BEDIENUNGSANLEITUNG FUBW50022 ABUS

Funk-Außenbewegungsmelder PIR

[DE] Bedienungsanleitung 1

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Funk-Außenbewegungsmelders. Mit diesem Gerät haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde.

Diese Anleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Heben Sie diese Bedienungsanleitung deshalb zum Nachlesen auf! Diese Anleitung gehört zu diesem Produkt – achten Sie darauf wenn Sie dieses Produkt an Dritte weitergeben.

Konformität

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen. Die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Bei Fragen wenden Sie sich bitte an Ihren Fachhändler.

Hiermit erklärt ABUS Security-Center GmbH & Co. KG, dass der Funkanlagentyp FUBW50022 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.abus.com >> Artikelsuche >> FUBW50022 >> Downloads

Die Konformitätserklärung kann auch unter folgender Adresse bezogen werden:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5, 86444 Affing, GERMANY

Bestimmungsgemäße Verwendung

Beachten Sie die Anweisungen und Hinweise in dieser Anleitung! Sollten Sie sich nicht an diese Anleitung halten, erlischt Ihr Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Das gesamte Produkt darf nicht geändert oder umgebaut werden. Es wurde alles Erdenkliche unternommen, um sicherzustellen, dass der Inhalt dieser Anleitung korrekt ist. Jedoch kann weder der Verfasser noch ABUS Security-Center GmbH & Co. KG die Haftung für einen Verlust oder Schaden übernehmen, der durch falsche Bedienung, bestimmungswidrigen Gebrauch oder durch Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht wurde. Der Inhalt dieser Anleitung kann ohne vorherige Bekanntgabe geändert werden.

Batteriehinweise

Das Gerät wird über zwei 3V CR123A Batterien mit 3V Gleichspannung versorgt. Um eine lange Lebensdauer zu garantieren, sowie Brände und Verletzungen zu vermeiden, beachten Sie bitte die folgenden Hinweise:

• Entsorgen Sie die Batterien nicht über den Hausmüll
• Die Batterien dürfen keiner Wärmequelle oder Sonneneinstrahlung direkt ausgesetzt werden und an keinem Ort mit sehr hoher Temperatur aufbewahrt werden.
  • Die Batterien dürfen nicht verbrannt werden.

• Die Batterien dürfen nicht mit Wasser in Berührung kommen
- Die Batterien dürfen nicht zerlegt, angestochen oder beschädigt werden.
• Die Batteriekontakte dürfen nicht kurzgeschlossen werden.
• Die Batterien dürfen nicht in die Hände von Kleinkindern gelangen.
• Die Batterien sind nicht wieder aufladbar.

Entsorgung

Entsorgung nach Richtlinie WEEE 2002/96 EG

Das Produkt enthält wertvolle Rohstoffe. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Das Produkt samt Zubehör muss innerhalb der EU gesammelt und separat entsorgt werden. Geräte, die so gekennzeichnet sind, dürfen nicht über den

Hausmüll entsorgt werden. Bitte wenden Sie sich an Ihren Händler bzw. entsorgen Sie die Produkte über die kommunale Sammelstelle für Elektroschrott.

Lieferumfang

1 x Funk-Außenbewegungsmelder PIR 1 x Inbus-Schlüssel
2 x 3V CR123 / CR17345 Lithium-Batterie 1 x Spezial-Werkzeug aus Kunststoff
2 x Reserve-Klemmfüße für Wandabrisskontakt 1 x Bedienungsanleitung
1 x Wandadapter für Wandabrisskontakt 1 x Montagematerial inkl. Bohrschablone
1 x Aufkleber (Long / Medium Beam Mask) 2 x Blenden (Schiebe-Klappen)

Merkmale

Dieser Funk-Außenbewegungsmelder arbeitet mit zwei unabhängigen, passiven Infrarotdetektoren, die sich in einem für den Außeneinsatz geeigneten Gehäuse befinden. Beide Sensoren müssen auslösen, bevor der Detektor ein Alarmsignal auslöst. Dieser hochpräzise, zuverlässige Melder ist für die Nutzung in Alarm-Systemen konzipiert. Die Impulszählung, sowie die Erfassungsreichweite (von 10 bis 30 Metern) sind konfigurierbar. Zusätzlich verfügt er über einen Deckelsabotage- und Wandabrisskontakt. Im Gehäuse kann der Sensor um 180° geschwenkt und 90° geneigt werden. Dies erhöht die Leistungsfähigkeit der Außenüberwachung und eine äußerst genaue Erfassung des Sensors wird gewährleistet. Die Platine ist acrylbeschichtet. Das hochwertige, stoßfeste Gehäuse besteht aus Polyethylen und weist eine UV-gehärtete, lichtdurchlässige Frontabdeckung auf, wodurch der Sensor wasserdicht, vor Umwelteinflüssen geschützt ist. Die Kombination von Präzisionselektronik, digitalen Weißlichtfiltern und einer doppelten Abschirmung verhindert Fehlalarme durch Sonnenlicht oder andere Störquellen.

Das Design des Außenbewegungsmelders bietet eine ansprechende, professionelle Optik - die Ausrichtung des Sensors ist dabei nicht ersichtlich.

Montage

Antenne beim Einbau nicht berühren und keinesfalls verbiegen!

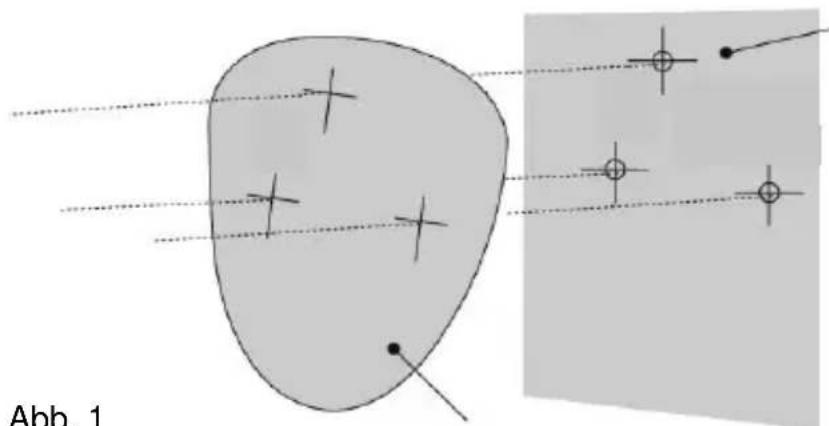

Abb. 1

Optional für Wandabrisskontakt

Abb. 1

Schablone

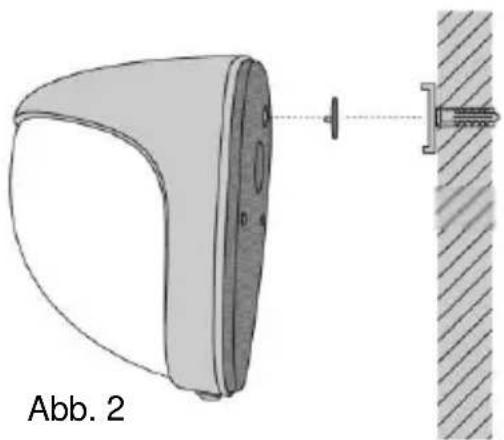

Bei der Montage muss darauf geachtet werden, dass keine Feuchtigkeit ins Innere des Gehäuses gelangt, da diese das Gerät nachhaltig schädigen kann. Bohren Sie mit Hilfe der beigefügten Schablone die Löcher für die zwei Befestigungsschrauben und den Wandabrisskontakt (falls genutzt). [Siehe Abb. 1 und 2].

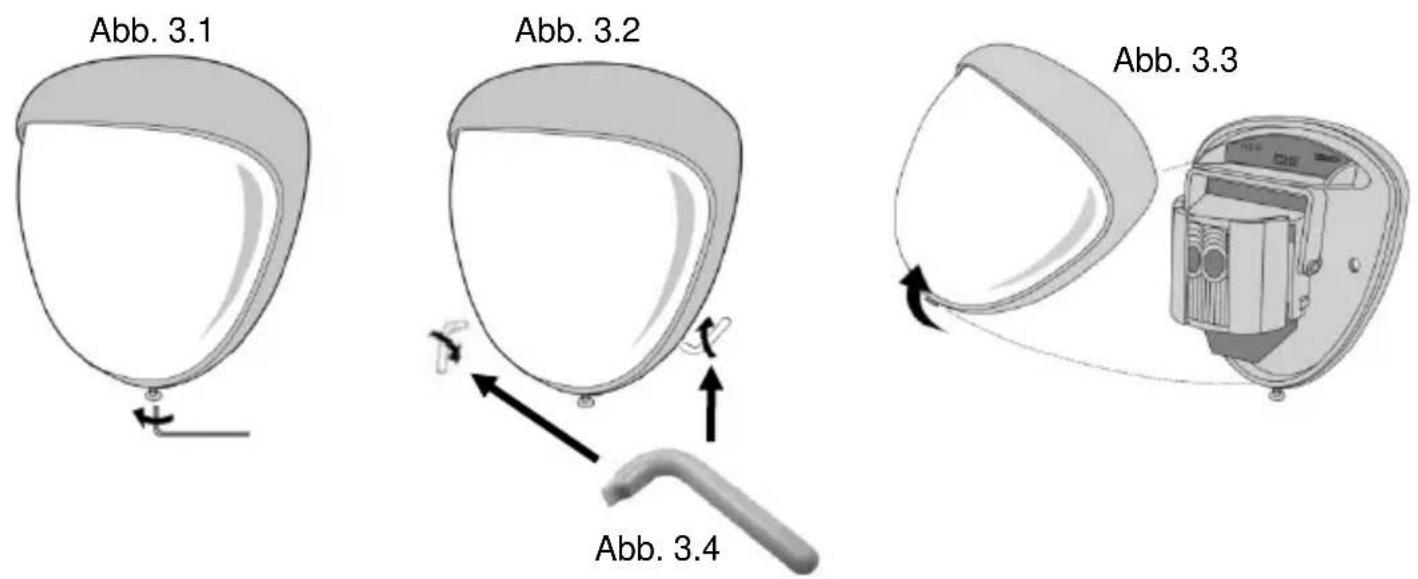

Hinweis: Bei unebenen Wänden empfehlen wir die Verwendung des Adapters für den Wandabrisskontakt. Entfernen Sie die Frontabdeckung des Melders durch Lösen der Inbusschraube mit Hilfe des mitgelieferten Inbusschlüssels. [Abb. 3.1] Die Abdeckung lässt sich dann von unten aus ihrer Nut herausklappen und nach oben abheben. [Abb. 3.3] Sollte dies nicht möglich sein, benutzen Sie bitte das im Lieferumfang enthaltene Spezial-Werkzeug aus Kunststoff [Abb. 3.4] um die Abdeckung durch vorsichtiges Hebeln (seitlich rechts und links) zu lösen ohne sie dabei zu beschädigen. [Abb. 3.2]

Schrauben Sie das Gerät an die Wand und stellen Sie sicher, dass der Wandabrisskontakt richtig positioniert und der Schalter geschlossen ist. [Abb. 4]. Für die Montage werden zwei Klemmfüße als Reserve mitgeliefert. Der eine ist 1 mm weiter, der andere 2 mm weiter als der ursprünglich aufgesteckte. Diese Steckverbindung kann durch vorsichtiges Ziehen vom Stift entfernt werden. [Abb. 2] Stellen Sie beim Austausch des Elektronikmoduls stets sicher, dass die Leuchtdiode nach vorne zeigt, um eine korrekte

Ausrichtung des Sensors zu sichern. [Siehe Abschnitt "Ausrichtung & Ausblendung"] Wenn der Detektor korrekt ausgerichtet und installiert ist, setzen Sie die Frontabdeckung wieder ein und verriegeln Sie diese, wie dargestellt. [Abb. 5]

Gehtest

Die Reichweite des Detektors wird ohne die Frontabdeckung erhöht. Daher muss diese beim korrekten Ausrichten des Sensors und beim Prüfen angebracht sein. Passen Sie die Reichweite anhand der nachfolgenden Tabelle an und schwenken und neigen Sie das Objektivmodul über den Bereich, um den kompletten Bereich zu erfassen. Beim Drücken der Programm-Taste leuchtet die rote Anzeige auf und Impulszählung '1' wird automatisch festgelegt. Das Gerät kann nun ausgerichtet werden. Die rote Anzeige am Außenbewegungsmelder leuchtet bei jeder Erfassung auf. Dieser Testmodus wird automatisch 5 Minuten nach der letzten Erfassung abgebrochen. Andernfalls die Stromversorgung unterbrechen und den Testmodus wieder herstellen.

Ausrichtung und Ausblendung

Das Multifunktionsobjektiv erzeugt im Außenbewegungsmelder 7 Strahlen mit langer Reichweite und einen Vorhang aus 7 Strahlen mit mittlerer bis kurzer Reichweite. Bewegungen quer zu den Strahlen ergeben das beste Ansprechverhalten und den größten Erfassungsbereich, während Bewegungen in Richtung Melder ein schwächeres Ergebnis zur Folge haben. Das Gerät erfasst Temperaturänderungen und Bewegungen im Strahlenraster; daher sollten Objekte wie Bäume, Sträucher, Teiche, Wärmetauscher von Klimaanlagen und Tiere bei der Positionierung des Melders berücksichtigt werden. Das Meldermodul besitzt zwei Schiebeklappen, um den Abtastwinkel zu verringern. Zusätzliche Blenden werden mitgeliefert um das Strahlenraster noch weiter einzugrenzen (z. B. wenn ein minimaler Abtastwinkel von 10 Grad erforderlich ist).

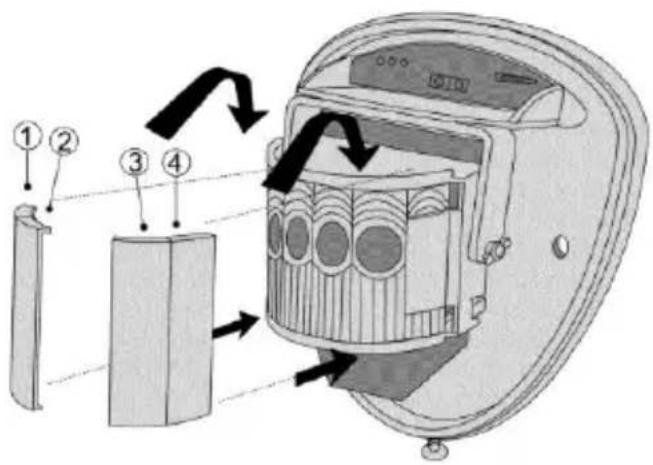

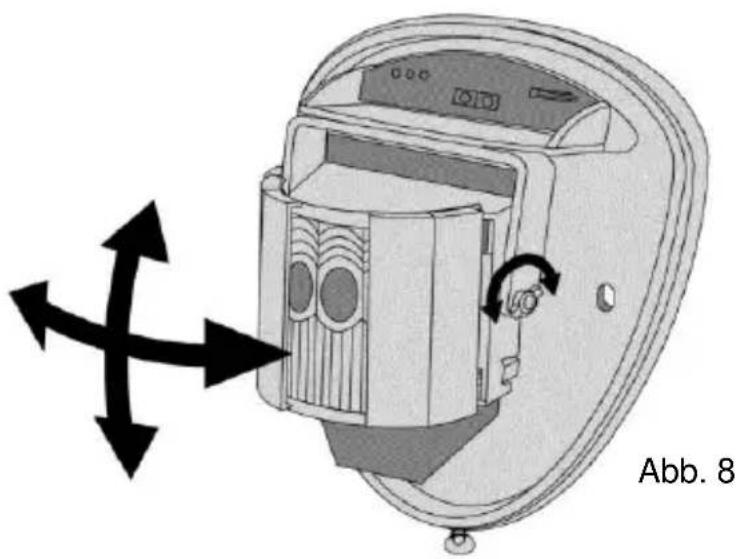

Die Blenden werden an das Schwenk-/Neigemodul angebracht, wie in Abb. 7 dargestellt. Jeder Abschnitt des Melderobjektivs deckt einen Rasterbereich von ca. 10° ab. [Abb. 7]

Wenn Sie den Melder so anbringen, dass sich auch Nebengrundstücke im überwachten Bereich befinden, drehen Sie das Modul und schirmen Sie Strahlen horizontal oder vertikal, die außerhalb des zu erfassenden Bereiches fallen, ab. Verwenden Sie dafür die mitgelieferten Aufkleber (Long / Medium Beam Mask) auf der glatten Rückseite des Objektivs - siehe untenstehende Grafik auf der nächsten Seite. Achten Sie beim Austausch des Objektivs stets auf die richtige Position, um den gewünschten Erfassungsbereich zu erhalten (Oberseite des Fresnel-Objektivs ist mit TOP markiert) - siehe Abb. 8.

Mehrfachzonen – optimal

Höhe: 3m

Bereich: Maximal

Neigung: 0°

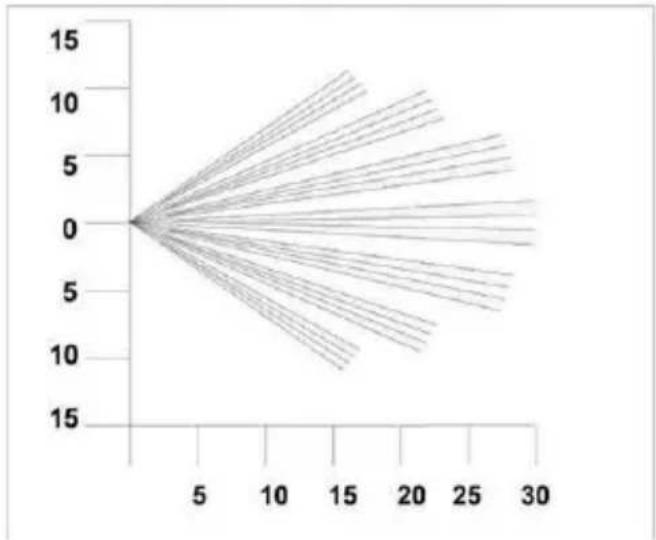

30 m Bereich 6 -20 m Bereich

0 deg 3 0 10 20 30

Mehrfachstrahlen

Höhe: 6m

Bereich: Maximal

Neigung: 9°

Decken Sie diesen Abschnitt für Kleintierkorridore bis 30 m ab

-2 deg 1.5 0 10 20 30

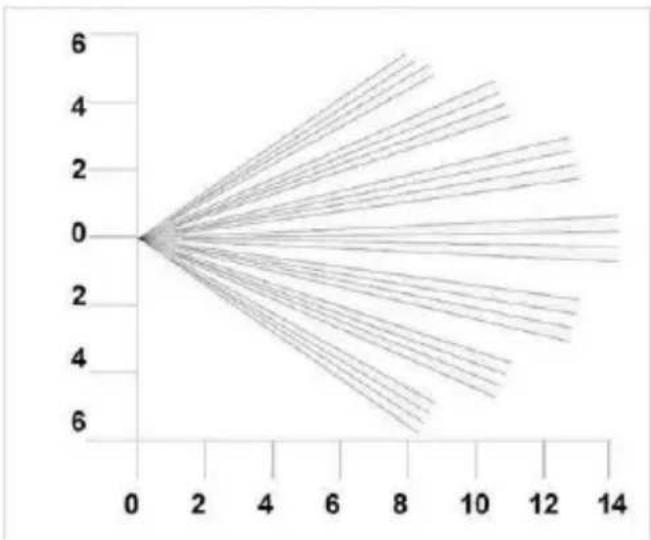

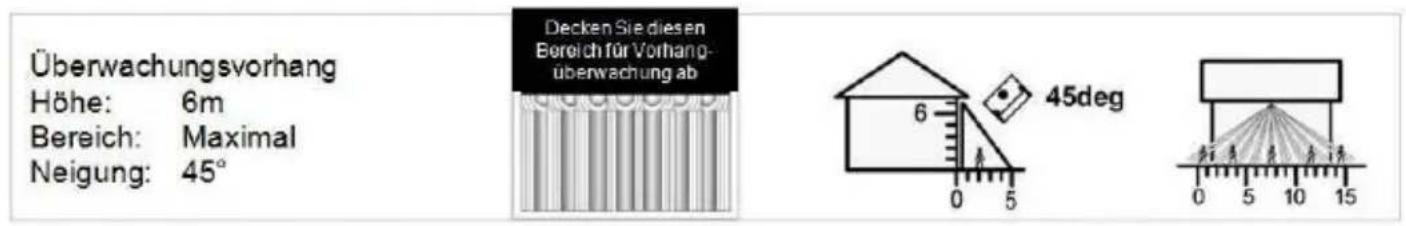

Strahlenraster auf maximale Reichweite eingestellt. Durch Abdecken des oberen Abschnitts wird die Reichweite auf 20 m verringert.

Strahlenraster auf minimale Reichweite eingestellt. Durch Abdecken des oberen Abschnitts wird die Reichweite auf 6 m verringert.

Um den Funk Außenbewegungsmelder einzulernen versetzen Sie die Alarmanlage in den Einlern-Modus und betätigen Sie die Sabotagekontakte des Funk

Außenbewegungsmelders. (Details dazu entnehmen Sie bitte der Bedienungsanleitung der jeweiligen kompatiblen Komponente).

Hinweis: Ein Einlernen des Melders via IR-LED ist nicht möglich!

Hinweis auf Perimeter Warnung (Secvest)

Verwenden Sie als Zonentyp „Perimeter Warnung“- Details dazu finden Sie in der Anleitung der Alarmzentrale „Secvest“.

Konfiguration

Sie können an dem Melder eine Reihe von Konfigurationen vornehmen - siehe Programmiertabelle. Die Werkseinstellungen sind schattiert. Änderungen sind einfach möglich. Um die Werkseinstellungen wiederherzustellen, schalten Sie die Stromzufuhr des Melders ab; halten Sie danach die Programm-Taste [Abb. 9] gedrückt und führen Sie dem Melder kurzfristig Strom zu (Batterie einlegen).

Programmiertabelle
Optionen	1	Reichweite in m	10	20	30
	2	Impulszählung*	1	2

\*IMPULSZÄHLUNG

Anzahl von Ereignissen, die beide Sensoren erfassen müssen, bevor eine Ausgabe erfolgt.

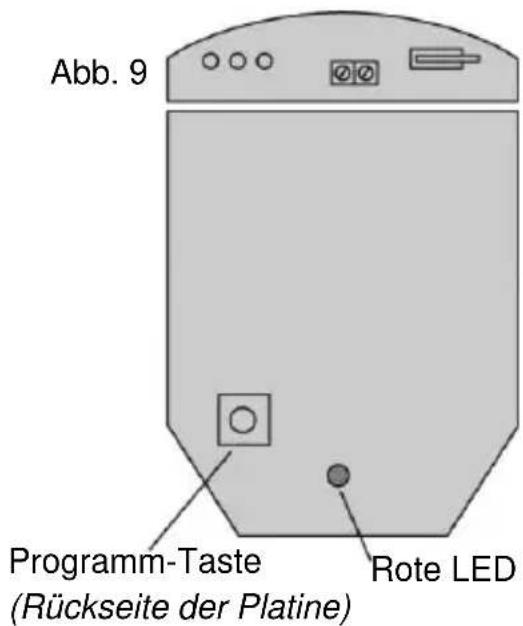

Abb. 9 Programm-Taste (Rückseite der Platine) Rote LED

Ändern der Einstellungen

Zum Ändern der Einstellungen drücken Sie die Programm-Taste [Abb. 9] für die zu ändernde Option - d.h. 1 x für Reichweite und 2 x für Impulszählung. Warten Sie 4 Sekunden bis die rote LED-Anzeige erlischt. Auf der Anzeige erscheint die aktuelle Einstellung. Um die Einstellung für diese Option zu ändern, drücken Sie die Taste bis die gewünschte Einstellung erreicht ist. Die Anzeige leuchtet 2 x auf und die Änderungen werden gespeichert. (Jegliche Änderungen der Einstellungen werden im Speicher des Melders übernommen und bleiben auch bei Spannungsunterbrechung erhalten.)

Beispiel - Um die Impulszählung von der Werkseinstellung „1“ auf „2“ zu konfigurieren ...

• Drücken Sie die Programm-Taste 2 x und lassen Sie diese dann los.
  • Warten Sie bis die Anzeige erlischt.
  • Die Anzeige blinkt 1 x auf um die aktuelle Einstellung zu signalisieren.
• Drücken Sie die Programm-Taste 2 x um auf Einstellung „2“ umzustellen und lassen Sie diese dann los.
  • Die Anzeige blinkt 2 x als Signal dass die Option gespeichert wurde und der Melder kehrt in den Normalbetrieb zurück.

Technische Daten

Spannungsversorgung	3 V DC, 2 x CR123A / CR17345(inkl. Verpolschutz und „leere Batterie“ Überwachung
„Batterie schwach“Fehlermeldung	2,6 V nominal
Funkfrequenz	868,6625 MHz
HF-Sendeleistung	10 mW (Antenneneingang)
Erfassungsbereich	10 m, 20 m oder 30 m auswählbar
Erfassungswinkel	10° - 70°
Justierung	180° Schwenken + 90° NeigenAbdeckung zur Bereichsverkleinerung möglich - falls erforderlich.Ausrichtung nicht sichtbar aufgrund Frontabdeckung in Milchglasoptik.
Fresnel-Objektiv	28 Zonen pro Pyro-Paar, das mit Schiebern oder speziellem Abdeckband (im Lieferumfang enthalten) abgedeckt werden kann.
	absorbiert 50.000 LUX weißes Licht
PIR-Element	doppelt mit Silikon abgeschirmtes Quad-Element
Impulszählung	„1“ oder „2“ auswählbar
Temperaturkompensation	Ja (digitale Abstimmung)
Steuerung	digitaler Mikroprozessor - nichtflüchtiger Speicher.
Betriebstemperatur	- 20°C bis + 55°C (mit Alkaline-Batterien)- 30°C bis + 60°C (mit Lithium-Batterien)
Max. Luftfeuchtigkeit	durchschnittliche relative Luftfeuchtigkeit ca. 75% - nicht kondensierend
Gehäuse	Polyethylen HDPE
Schutzklasse	IP 55
Abmessungen (H x B x T)	155 x 120 x 115 mm
Gewicht	750 g netto, 880 g brutto.
Montagehöhe	variabel bis zu 6 m – optimale Höhe bei 3 m.
Sicherheitsgrad	2 (EN 50131-1: 2006)
Umweltklasse	IV (EN50131-1: 2006) – mit Lack beschichtete Elektronik
Supervisionsmeldung	Ja – ca. alle 4 min
Sabotageüberwachung	Ja (Front- und Wandabrisskontakt)

Technische Änderungen vorbehalten!
