BEDIENUNGSANLEITUNG Aquaria Slim 10 P OLIMPIA SPLENDID

MODE D’EMPLOI ET D’ENTRETIEN

1. Das Gerät enthält Gas R290 (Entammbarkeitseinstufung A3)

2. Das Gerät ist in einem gut belüfteten Raum zu lagern; die Abmessungen des Raumes haben den Abmessungen

zu entsprechen, die für den Gerätegebrauch angegeben sind. Das Gerät muss in einem Raum installiert, benutzt und gelagert werden, dessen Oberäche den minimalen Abmessungen entspricht, die in der Tabelle auf Seite 9 angegeben sind. Die Menge an Kältemittel R290 entspricht den Angaben auf dem Datenschild am Apparat.

3. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen,

sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer- Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

4. Das Gerät kann von Personen (Kinder inbegri󰀨en) mit eingeschränkten körperlichen, sinnlichen oder geistigen

Fähigkeiten oder von unerfahrenen oder unwissenden Personen unter Überwachung benutzt werden oder nachdem sie entsprechende Anleitungen zum sicheren Gebrauch des Geräts durch eine, für ihre Sicherheit verantwortliche Person, erhalten haben (nur in Ländern außerhalb der Europäischen Union anwendbar).

5. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen

Kundendienst oder eine ähnlich qualizierte Person ersetzt werden, um Gefährdunqen zu vermeiden.

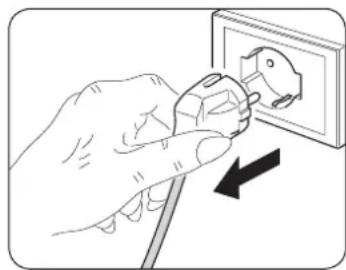

6. Um jegliche Gefahr von Stromschlägen zu vermeiden, muss der Stecker vor jedem Wartungseingri󰀨 am Gerät

aus der Steckdose gezogen werden.

7. Damit das Gerät einwandfrei funktioniert, die Minimalabstände und Anleitungen dieses Handbuchs beachten

8. Um das Gerät korrekt an den Strom anzuschließen, den Anleitungen in Abschnitt 2.3 Folge leisten.

28. ÉLIMINATION ET VIDANGE

• 4.1 - REINIGUNG p. 21
• 4.1.a - Das Gerät reinigen p. 21
• 4.2 - REINIGUNG DES LUFTFILTERS p. 21
• 4.3 - REINIGUNG DES TANKS p. 22
• 5 - AUFBEWAHRUNG DES GERÄTS p. 22
• 6 - TECHNISCHE DATEN p. 22
• 7 - STÖRUNGEN UND ABHILFEN ALLGEMEINES INHALTSVERZEICHNIS ENTSORGUNG Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produktes schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produktes erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben. Diese Vorschrift ist nur gültig für Mitgliedstaaten der EU.AQUARIA SLIM DEUTSCH DE - 2 Inhaltsverzeichnis ALLGEMEINES INHALTSVERZEICHNIS Das allgemeine Inhaltsverzeichnis des Handbuchs ndenSieaufSeite“DE-1” ILLUSTRATIONEN Die Illustrationen sind auf den Anfangsseiten des Handbuchs zusammengefasst p. 23

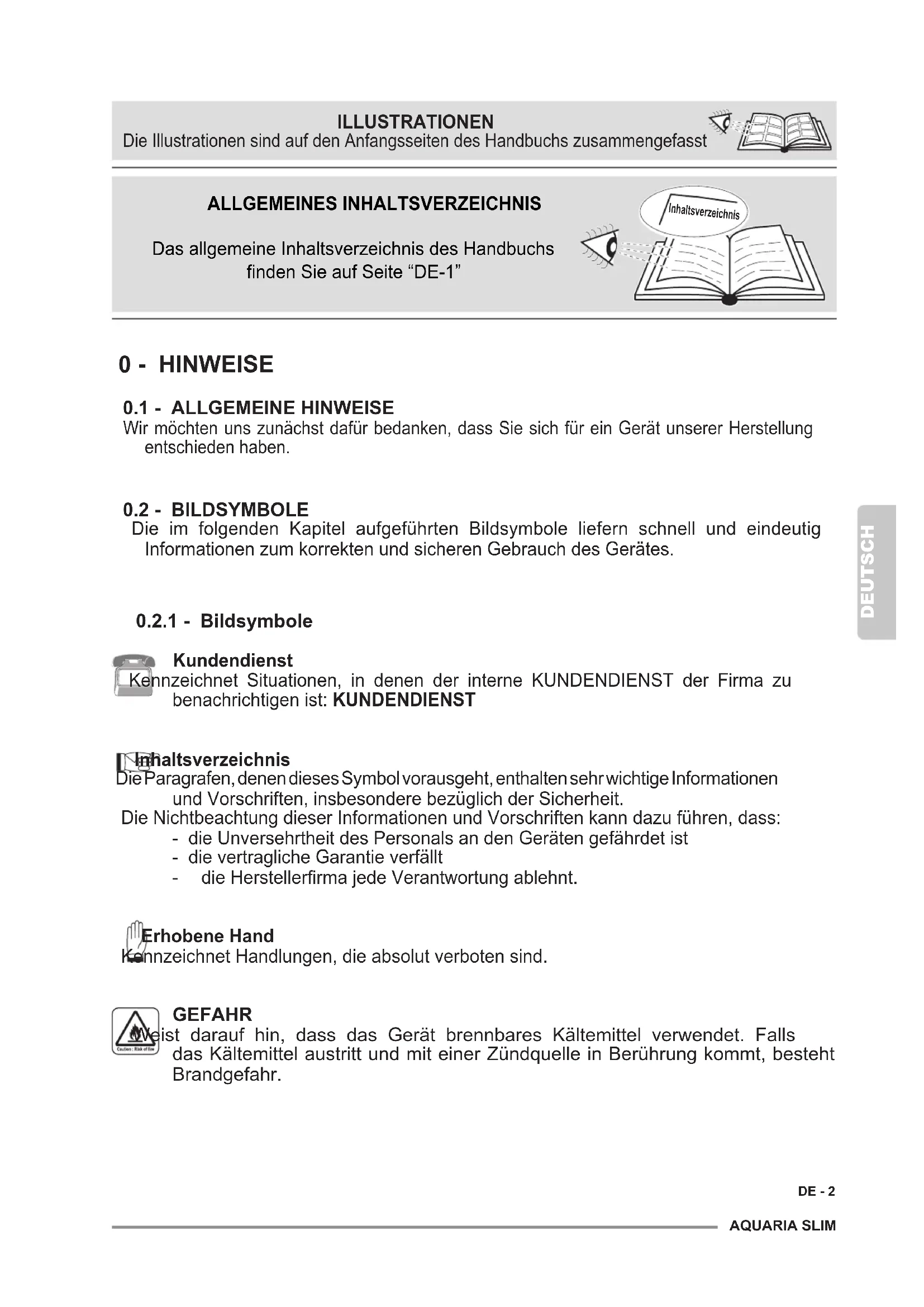

0.1 - ALLGEMEINE HINWEISE

Wir möchten uns zunächst dafür bedanken, dass Sie sich für ein Gerät unserer Herstellung entschieden haben.

Die im folgenden Kapitel aufgeführten Bildsymbole liefern schnell und eindeutig Informationen zum korrekten und sicheren Gebrauch des Gerätes.

Kundendienst Kennzeichnet Situationen, in denen der interne KUNDENDIENST der Firma zu benachrichtigen ist: KUNDENDIENST Inhaltsverzeichnis Die Paragrafen, denen dieses Symbol vorausgeht, enthalten sehr wichtige Informationen und Vorschriften, insbesondere bezüglich der Sicherheit. Die Nichtbeachtung dieser Informationen und Vorschriften kann dazu führen, dass: - die Unversehrtheit des Personals an den Geräten gefährdet ist - die vertragliche Garantie verfällt - dieHerstellerrmajedeVerantwortungablehnt. Erhobene Hand Kennzeichnet Handlungen, die absolut verboten sind. GEFAHR Weist darauf hin, dass das Gerät brennbares Kältemittel verwendet. Falls das Kältemittel austritt und mit einer Zündquelle in Berührung kommt, besteht Brandgefahr.DEUTSCH DE - 3

GEFÄHRLICHE ELEKTRISCHE SPANNUNG

Zeigt dem betreffenden Personal an, dass bei der beschriebenen Tätigkeit die Gefahr eines elektrischen Schlags besteht, wenn diese nicht unter Beachtung der Sicherheitsvorschriften durchgeführt wird.

ALLGEMEINE GEFAHR Weist das betroffene Personal darauf hin, dass der beschriebene Vorgang das Risiko für körperliche Schäden (Verletzungsgefahr) birgt, wenn er entgegen der Sicherheitsvorschriften ausgeführt wird.

Weist das betroffene Personal darauf hin, dass der beschriebene Vorgang das Risiko für Verbrennungen an heißen Komponenten birgt, wenn er entgegen der Sicherheitsvorschriften ausgeführt wird. NICHT BEDECKEN Weist das betroffene Personal darauf hin, dass es verboten ist, das Gerät wegen Überhitzungsgefahr zu bedecken. ACHTUNG

• Weist darauf hin, dass dieses Dokument vor der Installation und/oder vor dem Gebrauch des Geräts aufmerksam gelesen werden muss.

• Zeigt an, dass das Assistenzpersonal beim Umgang des Geräts auf die Anweisungen im Installationshandbuch zu achten hat. ACHTUNG

• Weist auf mögliche Zusatzinformationen in den beiliegenden Handbüchern hin.

• Zeigt an, dass im Gebrauchs- oder Installationshandbuch weiterer Informationen verfügbar sind.

ACHTUNG Zeigt an, dass das Assistenzpersonal beim Umgang des Geräts auf die Anweisungen im Installationshandbuch zu achten hat.AQUARIA SLIM DEUTSCH DE - 4

0.3 - ALLGEMEINE HINWEISE

BEIM UMGANG MIT ELEKTROGERÄTEN MÜSSEN STETS GEWISSE

GRUNDLEGENDE SICHERHEITSMASSNAHMEN BEACHTET WERDEN, UM

DIE GEFAHR VON BRAND, STROMSCHLÄGEN UND VERLETZUNGEN ZU REDUZIEREN, DARUNTER:

1. Laut Gesetz ist dies ein vertrauliches Dokument, daher gilt das Verbot der

Vervielfältigung oder Übermittlung an Dritte ohne ausdrückliche Genehmigung der Firma OLIMPIA SPLENDID. An den Geräten können technische Neuerungen vorgenommen werden, d.h. Einzelteile können u.U. anders aussehen als auf den Abbildungen, was jedoch die Gültigkeit der Anweisungen in diesem Benutzerhandbuch in keiner Weise beeinträchtigt.

2. Bevor Sie mit einer Tätigkeit beginnen (Installation, Instandhaltung, Gebrauch),

lesen Sie aufmerksam das vorliegende Benutzerhandbuch und halten Sie sich strengstens an die in den einzelnen Kapiteln dargelegten Anweisungen.

Bewahren Sie das Handbuch sorgfältig auf, damit Sie es bei Bedarf stets zur Hand haben.

4. Überprüfen Sie das Gerät nach dem Auspacken auf einwandfreien Zustand. Die

Verpackungsrückstände nie in Reichweite von Kindern lassen, da sie für diese eine Gefahrenquelle darstellen.

5. DIE HERSTELLERFIRMA ÜBERNIMMT KEINERLEI VERANTWORTUNG FÜR

SCHÄDEN AN PERSONEN ODER SACHEN, DIE DURCH NICHTBEACHTUNG

DER IM VORLIEGENDEN BENUTZERHANDBUCH ENTHALTENEN SICHER-

HEITSVORSCHRIFTEN ENTSTEHEN.

6. Die Herstellerrma behält sich das Recht vor, an ihren Modellen jederzeit

Veränderungen vorzunehmen, wobei die wesentlichen im vorliegenden Benutzerhandbuch beschriebenen Geräteeigenschaften unverändert bleiben.

7. Die Wartung von Luftentfeuchtungsgeräten wie dem vorliegenden könnte

gefährlich sein, da sich im Gerät ein unter Druck stehendes Kältegas bendetunddieelektrischenBauteileunterStromstehen. Daher sind eventuelle Wartungseingriffe (mit Ausnahme der Filtereinigung) ausschließlichdurchbefugtesundqualiziertesFachpersonalauszuführen.

8. Installationen die nicht entsprechend den im vorliegenden Handbuch enthaltenen

Anweisungen sowie der Einsatz unter Nichtbeachtung der vorgeschriebenen Temperaturgrenzen, geben keinerlei Anspruch auf Garantie.

9. Die gewöhnliche Instandhaltung der Filter und die allgemeine äußerliche

Reinigung können auch durch den Benutzer durchgeführt werden, da sie keine schwierigen oder gefährlichen Tätigkeiten erfordern.DEUTSCH DE - 5

10. Bei der Montage oder bei anderen Wartungen, die in diesem Handbuch und

auf den Etiketten im oder am Gerät angegebenen Vorsichtsmaßnahmen beachten sowie jene, die an den gesunden Menschenverstand appellieren und die durch die geltenden Sicherheitsvorschriften des Installationsortes vorgeschrieben sind.

11. Bei der Auswechslung von Einzelteilen bitte ausschließlich original

OLIMPIA SPLENDID-Ersatzteile verwenden.

12. Bei längerem Nichtgebrauch des Geräts oder wenn sich im klimatisierten

Raum niemand aufhält wird es zur Vermeidung etwaiger Unfälle empfohlen, die Stromversorgung zu trennen.

Zur Reinigung des Geräts weder üssige oder korrosive Reiniger verwenden; kein Wasser oder andere Flüssigkeiten auf das Gerät spritzen, da diese die Kunststoffkomponenten beschädigen oder gar Stromschläge verursachen können.

14. Das Gerät nicht nass machen.

Es können Kurzschlüsse oder Brände entstehen. Das Gerät nicht in Wasser oder andere Flüssigkeiten tauchen.

15. Bei Funktionsstörungen (z.B.: ungewöhnliche Geräusche, unangenehmer

Geruch, Rauch, ungewöhnliche Überhitzung, elektrische Dispersion, usw.) muss das Gerät umgehend ausgeschaltet und die Stromversorgung getrennt werden. Etwaige Reparaturen dürfen ausschließlich von den Vertrags-Servicezentren und unter Verwendung von Originalersatzteilen aus-geführt werden. Bei Zuwiderhandeln ist die Betriebssicherheit des Gerätes gefährdet.

16. Das Gerät nicht betreiben, wenn Fenster und Türen geöffnet sind.

17. Den Versorgungsstecker nicht während des Betriebs trennen. Brand- oder

18. Keine schweren oder heißen Gegenstände auf das Gerät legen.

Sich nicht auf das Gerät setzen oder darauf steigen.

Bevor das Gerät an die Stromversorgung angeschlossen wird, sicherstellen, dass die Angaben auf dem Typenschild mit denen des Stromnetzes übereinstimmen. Die Steckdose muss geerdet sein. Das Typenschild (11) bendetsichaufderSeitedesGeräts (Abb.2).

Installieren Sie das Gerät nach den Anweisungen des Herstellers.Eine fehlerhafte Installation kann Schäden an Personen, Tieren oder Gegenständen verursachen, für die der Hersteller nicht haftbar gemacht werden kann.

21. Das Gerät nicht in einem geschlossenen Raum, wie beispielsweise in einem

Schrank, laufen lassen, denn es besteht Brandgefahr.

Inkompatibilität zwischen der Steckdose und dem Gerätestecker lassen Sie dieSteckdosevonqualiziertemFachpersonaldurcheinepassendeersetzen. Dabei ist sicherzustellen, dass der Querschnitt der Steckdosenkabel geeignet für die vom Gerät aufgenommene Leistung ist. Sollte sich ihre VerwendungAQUARIA SLIM DEUTSCH DE - 6 als unverzichtbar erweisen, müssen sie in Übereinstimmung stehen mit den geltenden Sicherheitsvorschriften, und ihre Stromaufnahme (Ampere) darf nicht geringer als die maximale Stromaufnahme des Geräts sein.

23. Dieses Gerät ist NICHT für den Betrieb durch eine externe Zeitschaltuhr

oder mit einem separaten Fernbedienungssystem ausgelegt.

24. Das Gerät darf ausschließlich in senkrechter Stellung betrieben werden.

Die Lufteinlass- und Luftauslassgitter keinesfalls auf irgendeine Art bedecken.

26. In die Lufteinlass- und Luftauslassgitter keine Fremdgegenstände einführen,

da die Gefahr eines Stromschlags, eines Brands oder einer Beschädigung des Geräts besteht.

27. Das Gerät nicht:

- mitnassenoderfeuchtenHänden; - oder barfuß benutzen.

28. Ziehen Sie nicht am Stromkabel oder am Gerät selbst, um den Stecker aus

der Steckdose zu ziehen.

29. Verwenden Sie dieses Produkt nicht unter direktem Sonnenlicht oder in der

Nähe von Wärmequellen wie einem Ofen, Heizkörper oder (Abb.3).

30. Das Gerät nicht in der Nähe von Gasgeräten benutzen (Abb.3).

31. Das Gerät nicht in der Nähe von Vorhängen anschalten, da dieses Material

vom Lufteintritt angesaugt werden könnte (Abb. 5).

32. Das Gerät immer auf eine stabile, ebene, nivellierte Fläche stellen.

33. An den Seiten und hinter dem Gerät mindestens 20 cm und über dem Gerät

mindestens 30 cm freien Raum lassen. (Abb.1).

34. Das Gerät nicht in der Nähe einer Stromsteckdose aufstellen (Abb.4).

35. Die Steckdose muss leicht zugänglich sein, damit sich der Stecker im

Notfall leicht ziehen lässt.

36. Berühren Sie den Stecker nicht mit feuchten Händen.

37. Biegen, verdrehen, oder ziehen Sie das Versorgungskabel nicht zu stark

und beschädigen Sie dieses nicht.

Das Kabel darf nicht unter Teppichen, Decken oder Führungen abgewickelt werden. Beachten Sie, dass niemand über das ausgelegte Kabel stolpern kann.

39. Trennen Sie das Kabel, wenn die Einheit für längere Zeit außer Betrieb ist

odersichniemandimHausbendet.DEUTSCH DE - 7

40. Das Gerät nicht im Freien oder auf nassen Flächen benutzen. Vermeiden,

dass Flüssigkeiten auf das Gerät gelangen. Das Gerät nicht in der Nähe von Wasch-/Spülbecken oder Wasserhähnen benutzen.

41. Das Gerät auf keiner Seite neigen, da eventuell austretendes Wasser dieses

beschädigen könnte. 41a. Das im Behälter gesammelte Wasser ausleeren. Fallsinstalliert,mussdieAbussleitungabwärtsverlaufen,sodass das Kondenswasser kontinuierlich ablaufen kann.

Das Gerät mit einem feuchten Tuch reinigen, keine Scheuermittel oder Scheuerschwämme verwenden. Zur Reinigung der Filter siehe entsprechenden Abschnitt. 43.DiehäugsteUrsachevonÜberhitzungistdieAblagerungvonStauboder Flusen im Gerät. Diese Ablagerungen regelmäßig entfernen, dazu den Gerätestecker aus der Steckdose ziehen und die Gitter absaugen.

44. Das Gerät nicht in Räumen mit erheblichen Temperaturschwankungen

benutzen, da sich in seinem Innern Kondenswasser bilden könnte.

45. Das Gerät mindestens 2 Meter von anderen elektronischen Geräten (TV,

Radio, Computer, DVD-Player usw.) entfernt aufstellen, um Störungen zu vermeiden (Abb.6).

46. Das Gerät nicht benutzen, wenn im Raum vor kurzem ein Insektizid gesprüht

wurde oder Räucherstäbchen angezündet oder Chemikaliendämpfe oder ölige Rückstände vorhanden sind.

47. Das Gerät nicht ohne die richtig platzierten Filter benutzen.

48. Der Ausbau, die Reparatur oder die Umstellung durch eine unbefugte

Person könnte schwere Schäden herbeiführen und bewirkt den Verfall der Herstellergarantie.

Das Gerät nicht benutzen, falls ein Defekt oder eine Betriebsstörung vorliegt, wenn Kabel oder Stecker beschädigt sind oder wenn es fallen gelassen oder auf irgendeine Weise beschädigt wurde. Das Gerät ausschalten, den Stecker aus der Netzsteckdose ziehen und es von Fachpersonal kontrollieren lassen.

50. Das Gerät weder zerlegen, noch abändern.

51. Bei Gasaustritt aus anderen Geräten, den Raum vor dem Einschalten des

Klimageräts gut lüften.

52. Betreiben Sie das Gerät nur bei Umgebungstemperaturen zwischen 5°C

53. Es ist äußerst gefährlich, das Gerät selbst zu reparieren.

Bei der Entsorgung des Gerätes das Netzkabel durchschneiden und alle Teile entfernen, mit denen Kinder spielen und sich dabei verletzen können.AQUARIA SLIM DEUTSCH DE - 8 55.DasGerätkeinenWitterungseinüssenaussetzen(Regen,Sonne,etc.).

56. Das Gerät nicht in unmittelbarer Nähe einer Badewanne, einer Dusche oder

eines Schwimmbads verwenden. AngabenüberArtundLeistungSicherungen:AT;5A

0.4 - BESTIMMUNGS-GEMÄSSE VERWENDUNG

• Das Gerät darf nur als Lüfter oder Entfeuchter verwendet werden und zwar ausschließlich dazu, um einen Wohnraum angenehm zu gestalten.

• Dieses Gerät ist nur für den Hausgebrauch oder ähnliche Zwecke bestimmt.

• Der unsachgemäße Gebrauch des Geräts enthebt OLIMPIA SPLENDID von jeglicher Haftung für Schäden an Personen, Gegenständen und Tieren.

0.5 - NICHT VORGESEHENER UND POTENZIELL GEFÄHRLICHER GEBRAUCH

• Die Entfeuchter dürfen nicht in Räumen mit brennbaren, explosionsgefährdeten Gasen installiert werden, in sehr feuchten Räumen (Waschküche, Gewächshaus, usw.) oder in Räumen, in denen weitere Maschine eine große Hitzequelle darstellen. Auch nicht in der Nähe von Salz- oder Schwefelwasserquellen.

• In der Nähe des Geräts ist der Gebrauch von Gas, Benzin oder anderen brennbaren Flüssigkeiten VERBOTEN.

Das Gerät darf ausschließlich gemäß den Anweisungen in diesem Handbuch gebraucht werden. Jeder anderweitige Gebrauch kann zu schweren Unfällen führen. DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR PERSONEN- ODER SACHSCHÄDEN, DIE DURCH NICHTBEACHTUNG DER IN DIESER

ANLEITUNG ENTHALTENEN VORSCHRIFTEN ENTSTEHEN.DEUTSCH

1. DAS GERÄT ENTHÄLT GAS R290 (ENTZÜNDBARKEITSKLASSE A3)

2. DASGERÄTISTINEINEMGUTBELÜFTETENRAUMZULAGERN;DIEAB-

MESSUNGEN DES RAUMES HABEN DEN ABMESSUNGEN ZU ENTSPRE- CHEN, DIE FÜR DEN GERÄTEGEBRAUCH ANGEGEBEN SIND.

3. DAS GERÄT MUSS IN EINEM RAUM INSTALLIERT, GEBRAUCHT UND GE-

LAGERT WERDEN, DESSEN BODENOBERFLÄCHE GRÖSSER IST ALS (SIEHE TABELLE). Gasmenge R290 in kg (Siehe Etikett am Apparat) Minimale Abmessungen des Betriebs- und Lagerraumes

Nicht durchstechen oder verbrennen.

7. Bitte beachten Sie, dass Kältemittel geruchlos sein können.

8. R290 ist ein Kühlgas, das mit den europäischen Umweltrichtlinien konform

ist. Den Kühlmittelkreislauf nirgends durchstechen.

Keine Mittel verwenden, um den Abtauvorgang zu beschleunigen oder zur Reinigung, mit Ausnahme von jenen, die vom Hersteller empfohlen wer- den.

Wird das Gerät abgetaut und gereinigt, nur Mittel verwenden, die vom Her- steller empfohlen werden.

Wird das Gerät in einem unbelüfteten Bereich installiert, benutzt oder gela- gert, dann muss der Raum so entworfen sein, dass für die Ansammlung von Kältemittelverlusten durch elektrische Heizer, Öfen oder andere Zündquel- len vorgesorgt ist.

12. Die nationalen Vorschriften über Gas beachten.AQUARIA SLIM

13. Die Belüftungsöffnungen frei von Hindernissen halten.

14. Das Gerät ist so einzulagern, dass mechanische Schäden vermieden

15. Personen, die über oder in einem Kühlkreislauf arbeiten, müssen in Besitz

einergültigenZertizierungsein,dieihreKompetenzimsicherenUmgang mit Kältemitteln gemäß einer spezischen, in der Branche anerkannten Prüfung belegt.

16. Wartungen dürfen ausschließlich so durchgeführt werden, wie dies vom

Gerätehersteller empfohlen wird. Wartungen und Reparaturen, bei denen die Hilfe weiterer Fachleute notwendig ist, müssen durch eine Person überwacht werden, die Fachkenntnisse im Umgang mit brennbaren Kühlmitteln besitzt.

17. TRANSPORT VON GERÄTEN MIT BRENNBAREN KÜHLMITTELN

Nehmen Sie Bezug auf die Gesetzesvorschriften zum Transport.

18. GERÄTEMARKIERUNG MIT SYMBOLEN

Nehmen Sie Bezug auf die lokalen Gesetzesvorschriften.

19. ENTSORGUNG VON GERÄTEN MIT BRENNBAREN KÜHLMITTELN

Nehmen Sie Bezug auf die nationalen Gesetzesvorschriften.

20. LAGERUNG DES GERÄTS/DER VORRICHTUNG

Die Lagerung des Geräts muss mit den Anleitungen des Herstellers konform sein.

21. LAGERUNG DES VERPACKTEN GERÄTS (NICHT VERKAUFT)

Die Verpackung ist so vorzusehen, dass eine mechanische Beschädigung des Apparats keinen Kühlmittelverlust verursacht. Die maximale Anzahl von Geräten, die gemeinsam gelagert werden können, ist in den örtlichen Gesetzesvorschriften angegeben.

22. INFORMATIONEN ZUR WARTUNG

a) Bereichskontrolle Bevor mit Eingriffen an Systemen mit brennbarem Kühlmittel begonnen wird, müssen Sicherheitskontrollen durchgeführt werden, um sicherzustellen, dass das Zündrisiko minimal ist. Folgende Vorsichtsmaßnahmen bei eventuellen Reparaturen des Kühlsystems vor der Nutzung beachten. b) Die Arbeit ausführen Die Arbeit ist unter Überwachung auszuführen, um das Risiko von vorhande- nem, brennbaren Gas oder Dampf während der Arbeit zu minimieren. c) Allgemeiner Arbeitsbereich Das gesamte Wartungsteam und die anderen Bediener im Arbeitsbereich, sind über die durchzuführende Arbeit zu informieren. Arbeiten in engen Räu- men vermeiden. Die Zone um den Arbeitsbereich muss abgesperrt werden. Durch die Kontrolle des brennbaren Materials sicherstellen, dass der Bereich sicher ist.DEUTSCH DE - 11 d) Überprüfung auf vorhandenes Kältemittel Der Bereich muss vor und während der Arbeiten mit einem speziellen Messgerät für Kältemittel überprüft werden, damit der Techniker stets über eine mögliche, explosionsgefährdete Umgebung informiert ist. Sicherstellen, dass das Leckagenmessgerät für den Gebrauch mit brennbaren Kältemitteln geeignet ist, also keine Funken erzeugt, entsprechend versiegelt und wirklich sicher ist. e) Vorhandene Feuerlöscher Falls am Kühlgerät oder an irgendeinem, damit verbundenen Bauteil, Arbeiten auszuführen sind, muss eine geeignete Brandschutzausrüstung in greifbarer Nähe sein. Immer einen Feuerlöscher mit Trockenpulver oder mit CO2 in der Nähe des Nachfüllbereiches haben. f) Abwesenheit von Zündquellen Keiner der Bediener, der am Kühlsystem einen Eingriff ausführt, bei dem Leitungen vorhanden sind, die brennbares Kühlmittel enthalten oder enthalten haben,darfjemalsZündquellensoverwenden,dassdieseeinenBrandoder eine Explosion auslösen können. Alle möglichen Zündquellen, dies gilt auch fürdasRauchenvonZigaretten,müssenvomjenemOrtbeiVorgängen,bei denen installiert, repariert, demontiert oder entsorgt wird, entfernt gehalten werden, denn es könnte brennbares Kühlmittel in die Umgebung entweichen. Vor dem Arbeitsbeginn ist der Umgebungsbereich des Geräts zu untersuchen, um sicherzustellen, dass keine brennbaren Elemente oder Zündrisiken vorhanden sind. Hinweisschilder für Rauchverbot verwenden. g) Belüfteter Bereich Sicherstellen, dass der Installationsbereich im Freien liegt oder entsprechend belüftet ist, bevor das System gestartet oder Warmbearbeitungen daran ausgeführt werden. Der Belüftungsgrad muss während der gesamten Bearbeitungszeit garantiert sein. Die Belüftung muss freigesetztes Kältemittel sicher verteilen können und nach Möglichkeit dieses nach außen in die Atmosphäre ableiten. h) Kontrollen am Kühlgerät Werden elektrische Bauteile ausgetauscht, dann müssen sich diese für den GebraucheignenundmitdenangegebenenSpezikationenübereinstimmen. Die Richtlinien des Herstellers in Bezug auf Wartung und Kundendienst sind stets einzuhalten. Im Zweifelsfall sich vom Kundendienst des Herstellers beraten lassen. Nachfolgende Kontrollen sind an Installationen durchzuführen, die brennbares Kühlmittel verwenden: überprüfen, dass die Füllmenge mit der Raumgröße konform ist, in denen die Bauteile mit dem Kühlmittel installiert sind; dass das System und die Belüftungsöffnungen einwandfrei funktionieren und diese nicht verstopft sind; falls ein Kühlmittelkreislauf vorhanden ist, überprüfen, dass sich im Nebenkreislauf Kühlmittel bendet; dass die Kennzeichnung, die an der Maschine angebracht ist, immer noch sicht- und lesbar ist. Nicht lesbare Kennzeichnungen und Hinweisschilder müssen korrigiert werden; Rohre und Kühlbauteile sind in einer solchen Position zu installieren, dass die Wahrscheinlichkeit mit anderen Substanzen in Berührung zu kommen, welche die Kühlmittel enthaltenden Bauteile korrodieren können, unwahrscheinlichAQUARIA SLIM DEUTSCH DE - 12 ist, es sei denn, diese Bauteile bestehen aus Material, das ausdrücklich aus korrosionsbeständigem Material besteht oder entsprechend dagegen geschützt sind.

i) Kontrollen an elektrischen Geräten

Vor Reparatur und Wartung der elektrischen Bauteile müssen an ihnen anfängliche Sicherheitskontrollen und Inspektionen durchgeführt werden. Im Falle einer Störung, welche die Sicherheit in Gefahr bringt, dem Kreislauf keinen Strom zuführen, bis diese nicht zufriedenstellend gelöst ist. Eine geeignete, vorläugeLösungverwenden,fallsdieStörungnichtsofortbehobenwerden kann, es aber notwendig sein sollte, den Betrieb fortzusetzen. Dieser Zustand ist dem Eigentümer des Gerätes mitzuteilen, so dass alle Beteiligten informiert sind. Anfängliche Sicherheitskontrollen beinhalten: überprüfen, dass die Kondensatoren entladen sind: diese Kontrolle muss auf sichereWeiseerfolgen,umFunkenugzuvermeiden;überprüfen,dassdie elektrischen Bauteile und unter Strom stehenden Verkabelungen während der Ladung, der Instandsetzung oder dem Spülen nicht exponiert sind; überprüfen, dass die Erdung stets garantiert ist.

23. REPARATUR VON VERSIEGELTEN BAUTEILEN

a) Bei der Reparatur von versiegelten Bauteilen müssen alle elektrischen Anschlüsse von der Ausrüstung, an der gearbeitet werden muss, getrennt sein und zwar bevor irgendwelche versiegelte Abdeckungen, etc. abgenommen werden. Falls während der Reparatur eine Stromversorgung an der Ausrüstung unerlässlich ist, muss ein Leckagenmessgerät fortlaufend funktionieren und am kritischen Punkt positioniert sein, um den Bediener auf eine potentiell gefährliche Situation hinzuweisen. b) Auf folgende Hinweise besonders achten, um sicherzustellen, dass die Abdeckungnichtsoverändertwird,dassdasSicherheitsniveaubeeinusst wird, wenn an den elektrischen Bauteilen gearbeitet wird. Dazu gehören beschädigte Kabel, zu viele Anschlüsse, Kontaktstellen, die nicht den originalen Spezikationen entsprechen, beschädigte Dichtungen, nicht ordnungsgemäße Installation der Kabeldurchführungen, usw. Überprüfen, dass das Gerät sicher montiert ist. Sicherstellen, dass Dichtungen oder Versiegelungsmaterial nicht so verschlissen sind, dass es nicht mehr vor dem Eindringen brennbarer Atmosphäre schützt. ErsatzteilemüssenmitdenSpezikationendesHerstellersübereinstimmen. Die Verwendung von silikonhaltigen Dichtungsmitteln könnte die Leistungsfähigkeit einiger Systeme zur Leckagenerhebung behindern. Bauteile, die von sich aus sicher sind, müssen vor einem Eingriff nicht isoliert werden.

24. REPARATUR VON BAUTEILEN, DIE VON SICH AUS SICHER SIND

Keine induktive Ladungen und permanente Kapazitäten am Kreislauf anschließen, ohne sicherzustellen, dass die maximale Spannung und die zugelassene Stromstärke für das verwendete Gerät nicht überschritten werden. Nur an den Bauteilen, die von sich aus sicher sind, kann unter Spannung in brennbarer Atmosphäre gearbeitet werden. Das Prüfsystem muss auf der korrekten Amperezahl stehen. Bauteile nur gegen Ersatzteile austauschen, die vom Hersteller angegeben sind. Andere als die angegebenen Bauteile könnten zur Zündung des Kühlmittels in der Atmosphäre nach einem Verlust führen.DEUTSCH DE - 13

Überprüfen, dass die Verkabelung nicht Verschleiß, Korrosion, großem Druck, Schwingungen, schneidenden Kanten oder anderen ungünstigen Bedingungen ausgesetzt ist. Während der Kontrolle immer an die Auswirkungen durch Alterung oder ständigen Schwingungen, wie Kompressoren oder Gebläsen, denken.

26. MESSUNG VON BRENNBAREN KÜHLMITTELN

Niemals potentielle Zündquellen verwenden, um Kühlmittelleckagen zu ermitteln. Keine Gasbremer verwenden (oder andere Erkennungssysteme mit offener Flamme).

27. MESSMETHODEN VON LECKAGEN

Folgende Messmethoden von Leckagen sind für Systeme mit brennbarem Kühlmittel geeignet. Elektronische Leckagen-Messgeräte für brennbare Kühlmittel verwenden, auch wenn deren Empndlichkeit nicht geeignet sein könnte oder diese nochmals kalibriert werden müssen. (Das Messgerät muss in einem Bereich kalibriert werden, in dem kein Kühlmittel vorhanden ist.) Sicherstellen, dass das Messgerät keine potentielle Zündquelle darstellt und für das verwendete Kühlmittel geeignet ist. Das Leckagen-Messgerät muss auf einen LFL-Prozentanteil des Kühlmittels eingestellt und in Bezug auf das verwendete Kühlmittel kalibriert werden; der angemessene Gasanteil(max.25%)wirdbestätigt.MessüssigkeitenfürLeckagenkönnenbei den meisten Kühlmitteln verwendet werden, aber Reinigungsmittel mit Chlor sind zu vermeiden, da Chlor mit dem Kühlmittel reagieren kann und die Kupferrohre korrodiert. Falls eine Leckage vermutet wird, dann müssen alle offene Flammen entfernt/ausgemacht werden. Falls eine Leckage erkannt wird, die verschweißt werden muss, das gesamte Kühlmittel des Systems in einem Bereich, der von der Leckage entfernt ist, auffangen oder isolieren (durch Trennventile). Es muss daher vor und während des Schweißvorgangs sauerstofffreier Stickstoff (OFN) durch das System geschickt werden.

28. ENTFERNEN UND LEEREN

Herkömmliche Vorgänge verwenden, um an Kühlmittelkreisläufen zu arbeiten, um Reparaturen auszuführen oder aus anderen Gründen. Es ist trotzdem wichtig, dass die beste Vorgehensweise beachtet wird, denn es muss immer mit der Entzündbarkeit gerechnet werden. Folgende Vorgehensweise beachten:

• Kühlmittel entfernen;

• Den Kreislauf mit Edelgas spülen;

• Nochmals mit Edelgas spülen;

• Den Kreislauf aufschneiden oder verschweißen. Die Kühlmittelladung muss in entsprechenden Auffangzylindern aufgefangen werden. Das System mit OFN reinigen, um die Einheit sicherer zu machen. Es kann sein, dass dieser Vorgang mehrmals zu wiederholen ist. Keine Druckluft oder Sauerstoff für diesen Vorgang verwenden. Die Reinigung wird abgeschlossen, in dem der Leerraum des Systems solange mit OFN aufgefüllt wird, bis der Arbeitsdruck erreicht ist; dann wird das OFN in die Atmosphäre abgelassen und das System wieder in einen Leerzustand gebracht. Diesen Vorgang wiederholen, bis sich kein Kühlmittel mehr im Systembendet.Wenn dieletzteOFN-Ladungverwendetwird,dann muss das System auf den Atmosphärendruck gebracht werden, damit ein Gebrauch möglich ist. Dieser Vorgang ist absolut entscheidend, falls an den Rohren Schweißvorgänge ausgeführt werden sollen.AQUARIA SLIM DEUTSCH DE - 14 Sicherstellen, dass der Ablass der Vakuumpumpe sich nicht in der Nähe von ZündquellenbendetundeineBelüftungvorhandenist.

Zusätzlich zum herkömmlichen Ladevorgang, nachfolgende Anforderungen beachten. Sicherstellen, dass sich verschiedene Kühlmittel beim Laden der Geräte nicht vermischen. Leitungen müssen so kurz wie möglich sein, um die Kühlmittelmenge auf ein Minimum zu reduzieren. Zylinder sind in aufrechter Position zu halten. Sicherstellen, dass das Kühlsystem geerdet ist, bevor es mit Kühlmittel gefüllt wird. Nach dem Befüllen das System etikettieren (falls dies noch nicht gemacht wurde). Größte Sorgfalt walten lassen, das Kühlsystem nicht zu überladen. Den Druck mit OFN testen, bevor das System nachgefüllt wird. Das System nach dem Befüllen auf Dichtheit prüfen, bevor es in Betrieb genommen wird. Die Dichtheit muss nochmals geprüft werden, bevor der Installationsbereich verlassen wird.

30. AUSSERBETRIEBNAHME

Es ist wichtig, dass der Techniker mit dem Gerät und mit seinen Bauteilen vor diesem Vorgang vertraut ist. Es gehört zur Best Practice, das gesamte Kühlmittel wieder sicher aufzufangen. Vor diesem Vorgang, eine Öl- und eine Kühlmittelprobe entnehmen, falls das aufgefangene Kühlmittel vor einer weiteren Verwendung analysiert werden soll. Es ist wichtig, dass vor Beginn dieses Vorgangs Strom zur Verfügung steht. a) Sich mit dem Gerät und seiner Funktionsweise vertraut machen. b) Das System vom Strom trennen. c) Vor diesem Vorgang sicherstellen, dass:

• mechanische Lastenfördermittel zur Verfügung stehen, falls die Kühlmittelzylinder bewegt werden sollten;

• alle Schutzvorrichtungen vorhanden sind und richtig benutzt werden;

der Rückgewinnungsvorgang stets von einem Fachmann überwacht wird;

• die Ausrüstung zur Rückgewinnung und die Zylinder mit den entsprechenden Standards konform sind. d) Das Kühlmittelsystem, falls möglich, leeren. e) Falls es nicht möglich ist, den Leerzustand zu erreichen, eine Saugvorrichtung verwenden, so dass das Kühlmittel aus den verschiedenen Teilen des Systems entfernt werden kann. f) Sicherstellen, dass der Zylinder auf den Waagen steht, bevor mit der Rückgewinnung begonnen wird. g) Die Maschine zur Rückgewinnung starten und in Übereinstimmung mit den Angaben des Herstellers arbeiten. h) Die Zylinder nicht überladen. (Nicht mehr als 80% der Volumenlast der Flüssigkeit).

i) Den maximalen Betriebsdruck der Zylinder nicht überschreiten, auch nicht

für kurze Zeit.DEUTSCH DE - 15 j) Nachdem die Zylinder korrekt befüllt wurden und der Vorgang abgeschlossen ist, sicherstellen, dass die Zylinder und die Werkzeuge sofort vom Installationsort entfernt werden und alle Trennventile dieser geschlossen sind. k) Das Kühlmittel darf nicht in ein anderes Kühlsystem gefüllt werden, es sei denn, dieses wurde gereinigt und überprüft.

Die Ausrüstung ist zu etikettieren und es ist anzugeben, dass diese außer Betrieb genommen und das Kühlmittel entleert wurde. Das Etikett datieren und unterschreiben. Sicherstellen, dass sich an der Ausrüstung Etiketten mit derAngabebenden,dassdiesebrennbaresKühlmittelenthält.

Wird Kühlmittel aus einem System entfernt, sei es aufgrund einer Wartung oder weil dieses außer Betrieb genommen wird, dann gehört es zur Best Practice, das gesamte Kühlmittel sicher abzulassen. Beim Umladen des Kühlmittels in die Zylinder sicherstellen, dass nur Zylinder verwendet werden, die für die Rückgewinnung des Kühlmittels geeignet sind. Sicherstellen, dass die richtige Anzahl an Zylindern zur Verfügung steht, um die gesamte Ladung des Systems einzulagern. Alle zu verwendenden Zylinder eignen sich für das rückgewonnene Kühlmittel und sind entsprechend etikettiert (d.h. Spezielle Zylinder für die Rückgewinnung des Kühlmittels). Die Zylinder müssen mit einem Druckablassventil ausgestattet sein und die Sperrventile müssen einwandfrei funktionieren. In den Zylindern zur Rückgewinnung ist ein Vakuum zu erzeugen und diese sollten, falls möglich, vor der Rückgewinnung gekühlt werden. Die Ausrüstung zur Rückgewinnung muss einwandfrei funktionieren und eine Betriebsanleitung beinhalten. Sie muss sich zur Rückgewinnung von brennbaren Kühlmitteln eignen. Außerdem muss eine Einheit einwandfrei funktionierender, kalibrierter Waagen zur Verfügung stehen. Rohre müssen mit hermetischen Anschlüssen ausgerüstet sein, deren Verschlüsse sich in einemperfektenZustandbenden.BevordieMaschinezurRückgewinnung verwendet wird, kontrollieren, dass sich diese in einem guten Betriebszustand bendet, richtig gewartet ist und alle elektrische Bauteile versiegelt sind, um eine Zündung von eventuell austretendem Kühlmittel zu verhindern. Im Zweifelsfall mit dem Hersteller Kontakt aufnehmen. Das rückgewonnene Kühlmittel muss dem Lieferanten im korrekten Zylinder zur Rückgewinnung und den entsprechenden Transportunterlagen für Müllübergabe zurückgegeben werden. Kühlmittel nicht in der Rückgewinnungseinheit mischen, vor allem nicht in den Zylindern. Falls Kompressoren oder Kompressoröle entfernt werden müssen, sicherstellen, dass sie auf ein annehmbares Niveau geleert wurden, so dass kein Kühlmittel im Schmiermittel verbleibt. Bevor der Kompressor zum Lieferanten gebracht wird, ist diese Leerung durchzuführen. Am Kompressorkörper nur ein elektrisches Heizsystem verwenden, um diesen Vorgang zu beschleunigen. Das Öl auf sichere Weise aus dem System lassen.AQUARIA SLIM

1 - BESCHREIBUNG DES GERÄTS

Das Gerät ist einzeln in einem Karton verpackt. Die Verpackung in vertikaler Position aufstellen. Der Entfeuchter sorgt für eine starke Entfeuchtung der Luft, senkt die Feuchtigkeit im Raum und sorgt für ein dauerhaft trockenes, angenehmes Raumklima. Das gewünschte Feuchtigkeitsniveau kann über den digitalen Feuchtigkeitsregler gewählt werden. Mithilfe des Timers kann das automatische Ein- und Ausschalten des Geräts eingestellt werden.

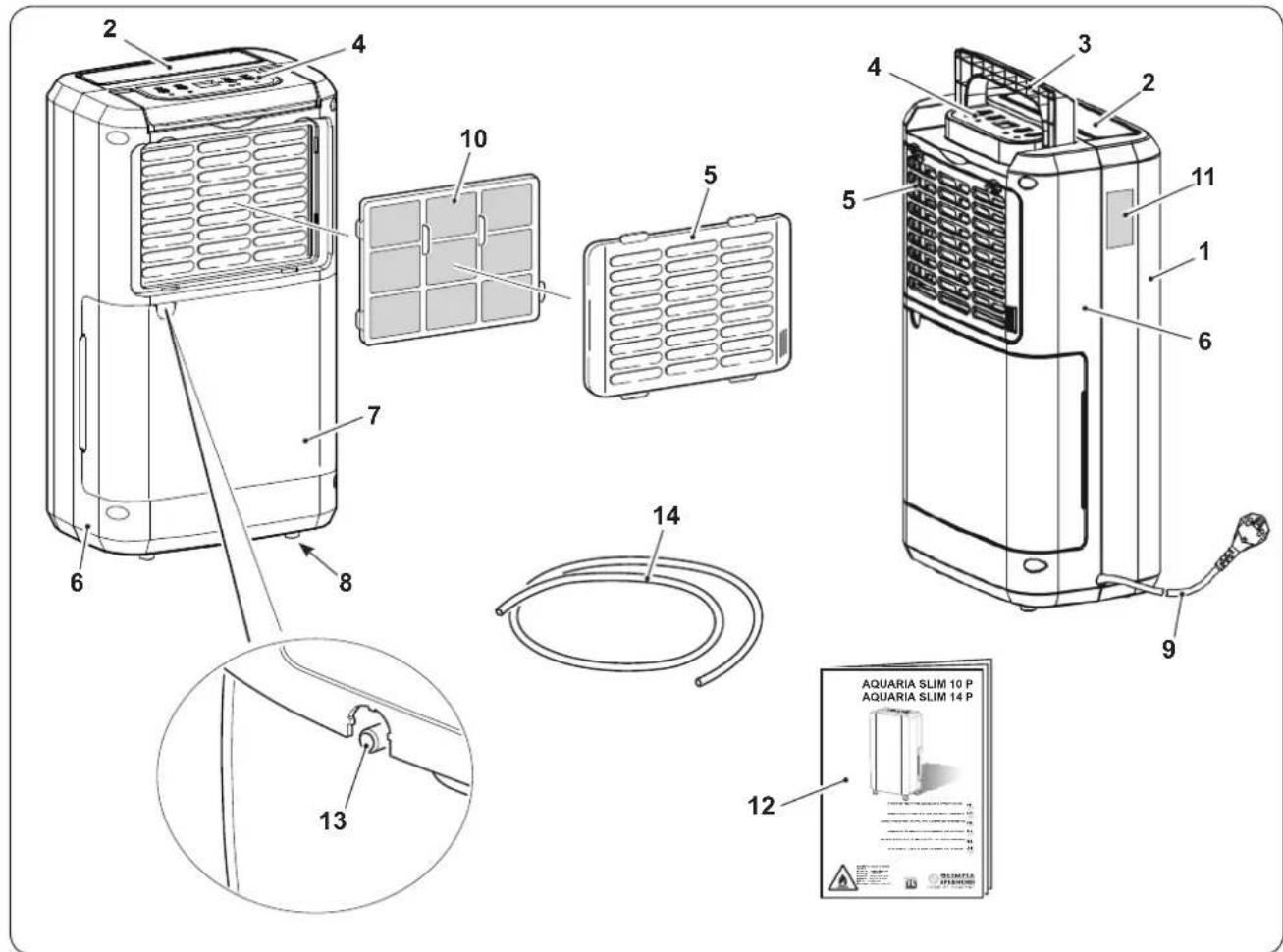

1.2 - BEZEICHNUNG DER WICHTIGSTEN BAUTEILE

1. Vordere Verschalung

6. Hintere Verschalung

11. Typenschild des Geräts

12. Gebrauchsanweisung

13. Kondenswasseranschluss

14. Schlauch für kontinuierlichen KondensablassDEUTSCH

• Überprüfen Sie das Gerät nach dem Auspacken auf einwandfreien Zustand; Zweifelsfall dieses nicht verwenden und sich an fachlich kompetentes Personal wenden.

• Das Gerät auf einem festen und nivellierten Boden installieren und den Raum ausreichend lüften.

• Das Gerät in einem passenden Raum aufstellen. Sicherstellen,dassVorhängeoderandereGegenständedenLuftussnichtbehindern(Abb.5).

• An den Seiten und hinter dem Gerät mindestens 20 cm und über dem Gerät mindestens 30 cm frei lassen (Abb.1).

• Den Tank abnehmen (7) und das Netzkabel ausrollen (9).

• Den Tank (7) wieder richtig in das Gerät einsetzen.

• DenSteckerindieSteckdosestecken;dasGerätsendetein„Beep“ausundamDisplaywirdderFeuchtigkeits- grad der Raumluft angezeigt.

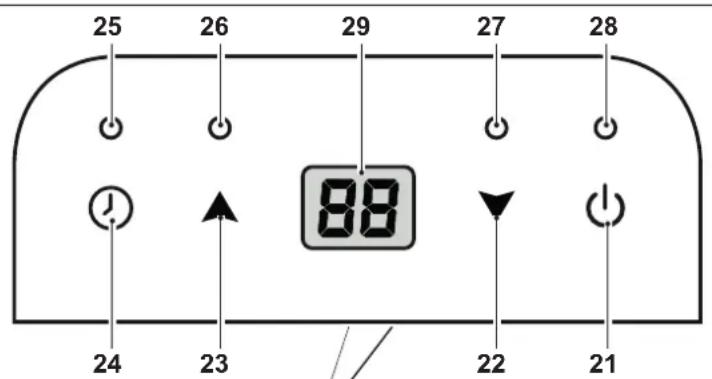

21 Taste STANDBY (ON/ OFF) Die Taste drücken, um das Gerät zu starten bzw. abzustellen. 22 Taste DOWN Die Taste drücken, um den einstellbaren Wert zu verringern oder die auswählba- ren Betriebszustände zurück zu scrollen. 23 Taste UP Die Taste drücken, um den einstellbaren Wert zu erhöhen oder die auswählbaren Be- triebszustände nach vorne zu scrollen. 24 Taste TIMER Die Taste drücken, um in den Programmiermodus des Ein- bzw. Ausschaltens des Geräts zu gelangen. 25 Led „Timer“ Die Led leuchtet grün, wenn die Timerfunktion aktiv ist. 26 Led „Abtauen“ Die Led leuchtet grün, wenn die Abtaufunktion aktiv ist. 27 Led „Kompressorstatus“ Die Led leuchtet grün, wenn der Kompressor in Betrieb ist. 28 Led „Wassertank voll“ Die Led leuchtet rot, wenn der Wassertank voll ist; das Gerät gibt einen Piepton von sich und schaltet sich aus.

25AQUARIA SLIM DEUTSCH DE - 18 29 Display Es hat verschiedene Funktionen:

• Wenn das Gerät unter Strom steht oder in Funktion ist, dann zeigt er den Feuchtigkeitsgrad des Raums an.

• Beim Einstellen des Feuchtigkeitsgrads (Tasten „UP“ und „DOWN“) wird der gewünschte Feuchtigkeitsgrad, der eingestellt werden soll, angezeigt (falls innerhalb von 5 Sekunden keine Taste gedrückt wird, dann zeigt das Display wieder die derzeitige Raumfeuchtigkeit an).

• WenndieZeitfürdasEin-undAusschalten(Funktion„Timer“)programmiertwird,zeigtdas Display die eingestellten oder die bis zur Ein - oder Ausschaltung des Geräts fehlenden Stun- den an.

Beträgt der Feuchtigkeitsgehalt im Raum weniger als 35%, zeigt das Display den Schriftzug „LO“an.

• Beträgt der Feuchtigkeitsgehalt im Raum höher als 95%, zeigt das Display den Schriftzug „HI“an.

• Das Gerät muss in senkrechter Position bewegt und gehandhabt werden. Wird sie in liegender Stellung transportiert, muß vor dem ersten Einschal- ten mindestens eine Stunde abgewartet werden.

• Bevor das Gerät bewegt oder transportiert wird, das Kondenswasser voll- ständig ablassen. Dazu so vorgehen, wie in Abschnitt beschrieben 3.2.a. HINWEIS TransportdesGerätsaufempndlichenBöden(z.B.,Holzböden):

• Das Kondenswasser vollständig ablassen.

• WährendderVersetzungdesGerätsbesondersvorsichtigsein,dadieRäder denBodenzerkratzenkönnten.ObwohldieRäderaussteifenMaterialund drehbar sind, können sie durch den Gebrauch beschädigt werden oder verschmutztsein.

Werdendienachfolgenden Punktenicht beachtet,kann dasGerät Schaden nehmen. a. Das Gerät auf ebenen und stabilen Oberächen und am Boden aufstellen. b. Das Gerät nur an geerdete Steckdosen anschließen. c. Sicherstellen, dass Gardinen oder andere Gegenstän- denichtdieLuftansauglterverstopfen(Abb.5). d. Sicherstellen, dass ein Abstand von mindestens 20/30 cm (Abb. 1) zwischen dem Gerät und den umliegenden Gegenständen vorhanden ist.DEUTSCH DE - 19 e. Das Gerät muss immer so benutzt werden, dass die Luftzufuhr und -abfuhr nicht behindert werden

Das Gerät darf nicht in einem zur Waschküche bestimmtem Raum installiert werden. g. Das Gerät nur in trockenen Räumen aufstellen. h. Das Gerät darf in Anwesenheit von gefährlichen Stoffen, Dämpfen oder Flüssig- keiten nicht in Betrieb genommen werden.

i. Die Luftlter mindestens einmal pro Woche reinigen.

2.3 - STROMANSCHLUSS

Das Gerät kommt mit einem Netzkabel mit Stecker. Vor dem Anschluss des Geräts sicherstellen, dass:

• Die Werte der Spannung und Frequenz mit den Spezikationen für den Maschinendaten entsprechen.

• Die Stromversorgungsleitung über eine efziente Erdung verfügt und für die Leistungsaufnahme des Geräts korrekt bemessen ist.

• Das Stromversorgung des Gerätes muss eine geeignete Pol-Trennvorrichtung in Übereinstimmung mit den nationalen Installationsvorschriften erweisen.

• Das Gerät ausschließlich über eine Steckdose mit Strom versorgt wird, die-kompatibel mit dem mit- gelieferten Stecker ist. HINWEIS Jeder Ersatz des Netzkabels muss durch den Technischen Dienst Olimpia Splendid, oder durch Personal mit ähnlichen Qualikationen durchgeführt werden.

Den Luftauslass vor dem Einschalten des Geräts behutsam öffnen. NICHTS (Finger, Hand, Gegenstände) in den Luftauslass einführen, um eine Beschädigung des Geräts zu vermeiden. Schnitt- oder Verletzungsgefahr! a. Ein- bzw. Ausschalten des Geräts Die Taste einmal drücken, um den Betrieb des Geräts im Modus „RUN“ zu starten. Ein weiteres Mal drücken, um den Betrieb des Geräts zu unterbrechen, das in den Modus „STANDBY“ wech- selt; Kompressor, Lüftermotor und Display werden ausgeschaltet. b. Einstellung des Feuchtigkeitsniveaus Im Modus „RUN“, die Taste UP oder DOWN drücken, um das im Raum gewünschte Feuchtigkeitsniveau zu wählen. Der einstellbare Wert muss zwischen 30% und 90% in Abständen von 5% liegen. Nach einer gewissen Betriebszeit, wenn der im Raum bestehende Feuchtigkeitsgehalt geringer als der eingestellte ist, schaltet der Kompressor zeitweilig ab; die Led „Kompressorstatus“ blinkt grün. Wenn der Feuchtigkeitsgehalt des Raums gleich oder höher als der eingestellte Mindestwert ist, springt nach drei Minuten (Schonzeit des Kompressors) der Kompressor wieder an; die Led „Kompressorstatus“ leuchtet kontinuierlich grün. Stellt man beim Drücken der Taste DOWN einen Wert unterhalb von 30% ein, zeigt das Display „Co“ an. In diesem Zustand funktioniert das Gerät unabhängig vom Feuchtigkeitsgehalt im Raum im Dauerbetrieb. Ist das Gerät in Betrieb („RUN“-Modus), kann sich die Entfeuchtung regelmäßig zeitweilig unterbrechen, um den Wärmetauscher abzutauen; die Led „Abtauen“ leuchtet grün auf.AQUARIA SLIM DEUTSCH DE - 20c. Einstellung des Timers Die Taste „TIMER“ drücken,umdieVerzögerungfürden„RUN“-Modus(Einschaltung)undden„STAND- BY“-Modus(Ausschaltung)zuprogrammieren. Im„RUN“-ModuseinodermehrmalsdieTaste„TIMER“ drücken; das Display zeigt die Verzögerung für das Ausschalten des Geräts in Stunden an (0, 1, 2......23, 24, 0, 1, ...). Sobald der gewünschte Wert ausgewählt ist, einige Sekunden warten, um die Speicherung des eingestellten Wertszuermöglichen;nachAblaufderselbenschaltetsichdasGerätaus(STANDBY);dieLed„Timer“leuchtetgrün auf. Im„STANDBY“-ModuseinodermehrmalsdieTaste„TIMER“ drücken; das Display zeigt die Verzögerung für das Einschalten des Geräts in Stunden an (0, 1, 2......23, 24, 0, 1, ...). Sobald der gewünschte Wert ausgewählt ist, einige Sekunden warten, um die Speicherung des eingestellten Wertszuermöglichen;nachAblaufderselbenschaltetsichdasGerätein(RUN);dieLed„Timer“leuchtetgrün auf. UmdieProgrammierungderTimerfunktionzulöschen,einodermehrmalsdieTaste“TIMER“drücken,bisder Wert„0“ausgewähltwirdoderdieTaste“STANDBY“drücken.

Bei Stromausfall (blackout) nimmt das Gerät seine Funktion wieder so auf, wie er zuvor eingestellt war. 3.2- Wasserabuss

• WenndieLED(28)aueuchtet,stopptdasGerät,esertöntderSummer,undderTank(7)mussgeleertwerden.
• Mit beiden Händen den Tank (7) aus dem Gerät nehmen (Abb. 7).• Den Tank (7) leeren. (Abb.8). Den Schwimmer (7b) des Wasserbehälters (7) nicht entfernen. Andernfalls kann der Füllstandsensor den Wasserfüllstand nicht mehr korrekt erfassen.
• Den Tank wieder richtig in das Gerät einsetzen (7), anderenfalls bleibt die LED (28) an und das Gerät funktioniert nicht.

3.2.b-FortlaufenderWasserabuss

• Falls gewünscht, kann der kleine mitgelieferte Schlauch (14) an den Anschluss (13) angeschlossen werden, durch den das gesammelte Wasser fortlaufend aus dem Entfeuchter abläuft.• Das Gerät ausschalten und den Netzstecker aus der Steckdose ziehen.• Den Gummischlauch (14) von 10mm Innendurchmesser (Abb.9) mit dem Anschluss (13) verbinden.• Es wird empfohlen, den Schlauch (14) am Anschluss (13) mit einer Schelle zu befestigen (nicht mitgeliefert).• Den Tank (7) ordnungsgemäß in den Gerätekörper einsetzen, wobei der Schlauch (14) durch die im Tank (7) vorliegende Aufnahme geleitet wird, andernfalls leuchtet die LED (28) weiter und das Gerät funktioniert nicht. Sicherstellen, dass der Gummischlauch (14) nicht höher als der Ablaufanschluss ist, da ansonsten Wasser im Gerät stehen bleibt, das zu einer Störung, Schäden und/ oder zu gefährlichen Betriebsbedingungen führen kann.

DenWasserbehälterwährenddesBetriebsmitkontinuierlichemAbussnichtentfer- nen.DEUTSCH DE - 21 Eventuelle Probleme am externen Wasserablauf werden nicht vom Alarm des vollen Tanks erfasst. Um Funktionsstörungen bzw. Geräteschäden und/oder gefährliche Betriebsbedingungen zu vermeiden, ist eine Überwachung erforderlich.

4 - INSTANDHALTUNG UND REINIGUNG

Vor einer Reinigung oder Wartung des Geräts, das Netzkabel aus der Steckdose ziehen und warten, bis der Lüfter anhält.

4.1.a - Das Gerät reinigen• Zur Reinigung des Geräts ein trockenes Tuch verwenden.• Falls das Gerät sehr schmutzig ist, kann ein mit lauwarmem Wasser (max. 50°C) angefeuchtetes Tuch und ein sanftes Reinigungsmittel verwendet werden, um die Außenseiten zu reinigen. Danach mit einem trockenen Tuch abtrocknen. Kontrollieren, dass das Gerät vollkommen trocken ist, bevor der Stecker wieder in die Netzsteckdose gesteckt wird.

Zur Reinigung des Geräts keine chemisch behandelten oder antistatischen Lappen verwenden. Weder Benzin, Lösungsmittel, Poliermittel, Lösungsmittel oder Ähnliches verwen- den.DieseProduktekönnenBrücheoderVerformungenderKunststoffoberäche verursachen.

Zur Reinigung des Geräts niemals Öle, Chemikalien oder scheuernde Produkte ver- wenden.

Das Gerät nicht mit Wasser waschen oder in Wasser tauchen.

• Einen Staubsauger benutzen, um den Staub an den Lufteintritts-/Luftaustrittsgittern zu entfernen. Bei Betriebsstörungen des Geräts nicht versuchen, es zu zerlegen, sondern den Händler oder den technischen Kundendienst kontaktieren.

4.2 - REINIGUNG DES LUFTFILTERS

Eswirdempfohlen,denLuftlterallezweiBetriebswochenzureinigen.• Das Gerät ausschalten und den Netzstecker aus der Steckdose ziehen.• Das Gitter (5) entfernen.• EnLuftlter(10)entfernen(Abb.10).• DenSchmutzmiteinemStaubsaugerbehutsamvonderOberächeabsaugen(Abb.11). Den Filter (10) bei starker Verschmutzung mit lauwarmem Wasser (Abb.11) und einem milden Reinigungsmittel waschen und dann vollständig trocknen lassen. IstderFilter(10)beschädigt,diesenaustauschen.AQUARIA SLIM DEUTSCH DE - 22• Überprüfen, dass der Filter (10) vollkommen trocken ist.• Den Filter (10) wieder korrekt einsetzen.• Eventuelle Flusen vom Gitter absaugen (5). Den Filter (10) vor dem Einbau vollkommen trocknen lassen. Das Gerät nicht ohne das Gitter (5) und/oder den Filter (10) oder mit beschädigtem Filter benutzen.

4.3 - REINIGUNG DES TANKS

• Den schmutzigen Wasserbehälter mit kaltem oder lauwarmem Wasser abwaschen.• Das Gerät ausschalten und den Netzstecker aus der Steckdose ziehen.• Den Tank (7) herausnehmen.• Den Angaben im Abschnitt “3.2.a” Folge leisten. Verwenden Sie keine Reinigungsmittel, scheuernden Schwämme, chemisch behan- delte Staubtücher, Benzin, Benzol, Verdünner oder sonstige Lösungsmittel, die den Behälter verkratzen und beschädigen sowie Wasserleckagen verursachen können.

5 - AUFBEWAHRUNG DES GERÄTS

Falls beabsichtigt wird, das Gerät für einen besonders langen Zeitraum nicht zu benutzen oder falls Arbeiten durchgeführt werden müssen, bei denen viel Staub entsteht, empfehlen wir, das Gerät folgendermaßen aufzubewahren: • Das Gerät ausschalten und den Netzstecker aus der Steckdose ziehen.• Das restliche Wasser im Wasserbehälter leeren.• Das Versorgungskabel aufrollen und im Wasserbehälter verstauen (zuvor sicherstellen, dass dieser vollkommen trocken ist).• DenLuftlterreinigen.• An einem kühlen und trockenen Ort verstauen.

6 - TECHNISCHE DATEN

Die technischen Daten am Typenschild des Geräts ablesen (Abb.2):- Versorgungsspannung- Aufgenommene Leistung- Isolationsklasse- Gewicht des GerätsDEUTSCH DE - 23

7 - STÖRUNGEN UND ABHILFEN

BEVOR DER KUNDENDIENST GERUFEN WIRD

• Bevor der Kundendienst gerufen wird, folgende Liste zu Rate ziehen. In diesem Verzeichnis werden die üblichen Schwierigkeiten beschrieben, die nicht auf Betriebs- oder Materialfehler beruhen. PROBLEM MÖGLICHE URSACHEN LÖSUNGSVORSCHLÄGE Das Gerät funktioniert nicht Das Versorgungskabel ist nicht eingesteckt Den Stecker in die Steckdose stecken und überprüfen, ob Spannung vorhanden ist Die LED ist erleuchtet, welche anzeigt, dass der Behälter voll ist (Tank voll oder nicht richtig eingesetzt) Den Tank leeren und wieder korrekt in das Gerät einsetzen Die Raumtemperatur übersteigt die maximalen Betriebsbedingungen des Geräts Schutzvorrichtung ausgelöst. Das Gerät funktioniert bei diesen Temperaturen nicht Der Kompressorschutz ist aktiv (das Gerät ist nicht betriebsbereit) Die Funktion „Enfeuchten“ funktioniert nicht oder die Einheit schaltet öfters ein und aus Luftlter verstopft Luftlter reinigen Tür oder Fenster offen Tür und/oder Fenster schließen Die Einlass- und Ausgangslter sind verstopft Verstopfung entfernen oder die Einlass- und Ausgangsgitter reinigen Der Raum ist zu groß oder es liegt zu viel Luftfeuchtigkeit vor Falls möglich, den Feuchtigkeitsgehalt beseitigen oder verringern Geräuschvoller Betrieb Das Gerät ist geneigt oder instabil Das Gerät auf eine ebene und stabile Fläche stellen (Verminderung der Schwingungen). Luftlter verstopft Luftlter reinigen Das Display zeigt E1 an Temperatursensor defekt Den Kundendienst benachrichtigen Funktion bei niedrigen Temperaturen mit automatischer Abtaufunktion Das Gerät ist mit der automatischen Abtaufunktion versehen (die vom Aueuchten der entsprechend Led „26“ angezeigt wird), die in angemessenen Zeitabständen und mittels Kontrolle der Raumtemperatur den Betrieb des Geräts regelt.AQUARIA SLIM ESPAÑOL ES - 1 0 - ADVERTENCIAS p. 2
• 0.1 - INFORMACIONES GENERALES p. 2
• 0.2 - SIMBOLOGÍA p. 2
• 0.2.1 - Pictogramas informativos p. 2
• 0.3 - ADVERTENCIAS GENERALES p. 4
• 0.4 - USO PREVISTO p. 8

luftintagen (Bild 5).

12. Instruktionshäfte
