BEDIENUNGSANLEITUNG KXHNC800EX PANASONIC

Installationsanleitung

Heimnetzwerksystem

Full-HD-Kamera

Modellbez.

KX-HNC800EX

Vielen Dank, dass Sie sich für den Kauf eines Panasonic-Produktss entschieden haben.

In diesen Dokument werden die Konfiguration der Kamera und der Zugriff darauf mit einem mobilen Gerät erklärart. Diese Schritte müssen ausgeführten werden, bevor Sie die Kamera verwenden können. Weitere Informationen zur Verwendung der Kamera finding Sie in der Bedienungsanleitung (Seite 34).

Bitte lesen Sie theses Dokument durch, bevor Sie das Gerät in Betriebnehmen und bewahren Sie es als zukünftige Referenz gut auf.

Laden Sie zur Verwendung dieser Geräts die neueste Version der [Home Network] App herunter.

Inhalt

Einführung

Zubehör-Informationen 3

Wichtige Informationen

Grafische Symbole an Betriebsmitteln und ihre Beschreibung 6

Hinweise zum System 7

Für Ihre Sicherheit 7

Wichtige Sicherheitschinweise 9

Sicherheitsmaßnahmen 10

Für eine optimale Leistung 11

Weitere Hinweise 13

Installation

Bezeichnungen und Funktionen der

Teile 15

LED-Anzeige 16

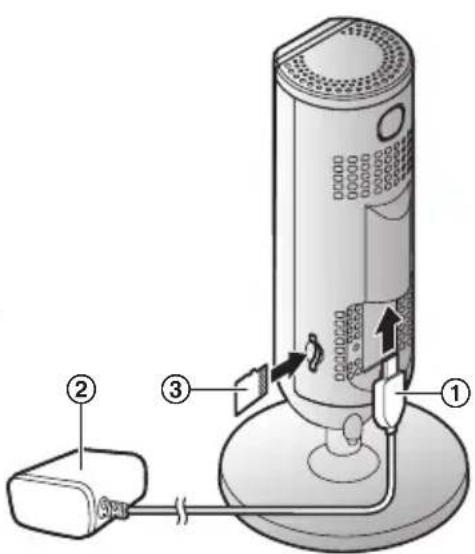

Anschlisse 17

Einrichtungsübersicht 19

Herunterladen der [Home Network]-

App 20

Einrichten der Kamera

(Ersteinrichtung) 21

Registieren weiterer mobiler Geräte an der Kamera 25

Registrierung der Kamera an der

Basisstation 27

Zurücksetzen der Kamera 28

Anhang

Informationen zu Wireless

Kommunikation 29

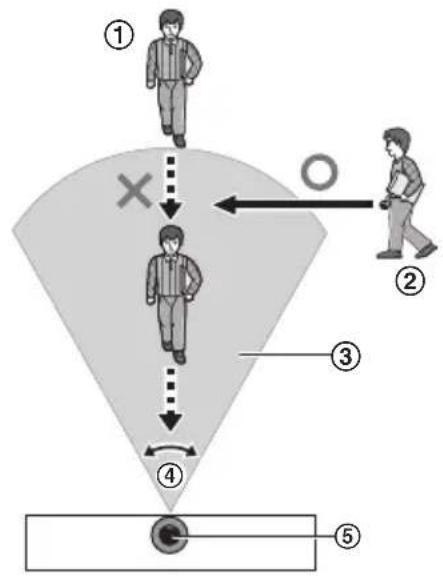

Informationen zu

Sensorfunktionen 30

Informationen zum

Nachtsichtmodus 32

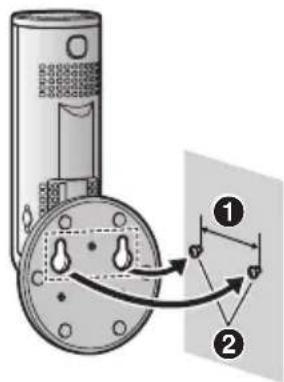

Wandmontage 32

2

Einstellung des Winkels 32

Entfernen des Stativs 33

Zugriff auf Bedienungsanleitung ....34

Technische Daten 35

Hinweis zu Open-Source

Software 36

Software-Informationen 37

Zubehör-Informationen

Mitgeliefertes Zubehör

Netzteil

Teilenummer: S006AKV0500100

Weitere Hinweise

• Design und Spezifikationen können ohne Ankündigung geändert werden.
  Die in dieser Bedienungsanleitung verwendeten Abbildungen konnen vom eigentlichen Produkt gingefugig abweichen.

Warenzeichen

Das microSDXC Logo ist eine Marke von SD-3C, LLC.
- iPhone und iPad sind eingetragene Marken der Apple Inc. in den USA und anderen Ländern.
- Android und Google Play sind registrierte Marken oder Marke von Google Inc.
- Microsoft, Windows und Internet Explorer sind eingetragene Marken oder Marken der Microsoft Corporation in den USA und/oder anderen Ländern.
Wi-Fi, WPA und WPA2 sind eingetragne Marken der Wi-Fi Alliance.
- Alle anderen hier erwähnten Warenzeichen sind das Eigentum der jeweiligen Unternehmen.

Hinweis

Die Kamera unterstützt microSD-, microSDHC- und microSDXC-Speicherkarten. In this dem Dokument wird der Begriff "microSD-Karte" als allgemeine Bezeichnung fur alle unterstützenkarten verwendet.

Einführung

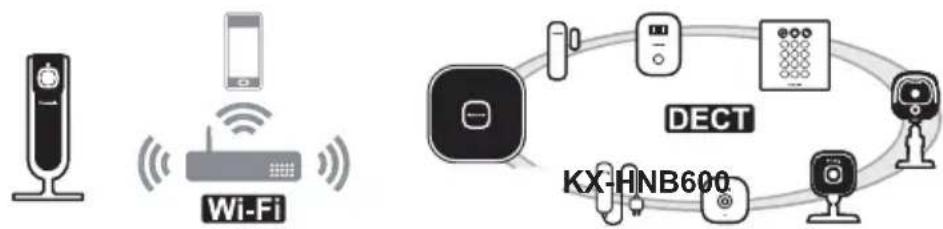

Integration in das Panasonic Heimnetzwerksystem

Obwohl Sie die Kamera auch allein nutzen konnen,{lsst sie sich in das Panasonic Heimnetzwerksystem integrieren.

Was ist das Panasonic Heimnetzwerksystem?

Das Panasonic Heimnetzwerksystem ist ein drahtloses System, das mithilfe von DECT-Technologie ein leistungsstarkes Netzwerk aus Geräten wie zum Beispiel Bewegungssensoren, Fenster-/Türsensoren, Smart Plgs usw. aufbau und Sie alle Geräte mit einer bedienungsfreundlichen App steuernlässt.

Was fur Einsatzbeispiele gibt es?

• Verwendung der Sensoren des Systems, um Aufzeichnungen mit der Kamera auszulösen

Beim Öffnen einer Tür, bei Erkennen einer Bewegung usw. können automatisch Kamerabildner aufgezeichnet werden.

• Verwendung des Bewegungssensors der Kamera zum Auslösen des Alarmsystems

Sie können einen Telefonruf und eine Benachrichtigung erhalten, wenn der Bewegungssensor eine Bewegung feststellt.

Was brauche ich, um anzufangen?

Ohre HD-Kamera (bis zu 16) und eine KX-HNB600-Basisstation. Die Basisstation vereint alle Systeme über DECT-Technologie miteinander, verbindet sich mit Ihrem Heimnetzwerk über ihren Drahtlos-Router und kann sich auch mit Ihrem Festnetzanschluss verbinden.

Welche anderen Geräte sind verfügbar?

• Aktivitätserkennungssensoren wie etwa Bewegungssensoren und Fenster-/ Tursensoren
• Smart Plugs, die bei Auslösung durch einen Sensor oder nach Zeitplan elektrische Geräte einschalten können

Einführung

• und mehr!

Informationen zu den neuesten Geräten und Angeboten finden Sie auf der folgenden Website.

Deutschland: www.panasonic.de

Schweiz: www.panasonic.ch

Hinweis:

• Geräteverfügbarkeit und -ausführung können je nach Region variieren.

Grafische Symbole an Betriebsmitteln und ihre Beschreibung

Symbol Erklärung Symbol Erklärung
~	Wechselstrom (AC) Betriebsmittel der Klasse II (Betriebsmittel, die durch doppelte Isolierung oder verstärkte Isolierung gegen elektrischen Schlag schützen.)
---	Gleichstrom (DC) “EIN” (Stromversorgung)
	Schutzleiter “AUS” (Stromversorgung)
	Potentiausgleich Bereitschaft (Stromversorgung)
	Funktionserde “EIN”/“AUS” (Stromversorgung; Druck-Druck-Betätigungs)
	Nur zur Verwendung in Innenräumen		Vorsicht, Stromschlagge-fahr

Wichtige Informationen

Hinweise zum System

• Dieses System ist ein Zusammenystem; es ist nicht dafür vorgesehen, vollständigen Schutz vor Sachschäden zu bieten. Panasonic haftet nicht für den Fall, dass Sachschäden auftreten, während dieser System in Betrieb ist.
• Dieses Produktarf nicht als Ersatz für die medizinische Überwachung oder die Aufsicht einer Betreuungsperson verwendet werden. Es liegt in der Verantwortung der Betreuungsperson, zur Handhabung von möglichen Situationen in der Nähe zu bleiben.
  Die drahtlosen Funktionen des Systems sind Störungen ausgesetzt, daß kann die Funktion nicht in allen Situationen garantiert werden. Panasonic haftet nicht für Verletzungen oder Sachschäden, die bei Fehlern oder Ausfall der drahtlosen Kommunikation auftreten.

Für ihre Sicherheit

Lesen Sie diesen Abschnitt vor Inbetriebnahme des Produkts sorgfältig durch, um ernsthafte bzw. lebensgefährliche Verletzungen oder

Sachbeschädigungen zu vermeiden und einen ordnungsgemäßen und sicheren Betrieb zu gewährleisten.

WARNING

Stromanschluss

• Verwenden Sie nur die am Produkt angegebene Stromquelle.
• Achten Sie darauf, dass Netzsteckdosen und Verlängerungskabel nicht überlastet werden. Andernfalls konnen Feuer oder elektrischer Schlag die Folge sein.
  Das Netzteil/den Netzstecker vollständig in die Steckdose einsetzen. Nichtbeachten kann elektrische Schläge und/oder übermäßige Wärme verursachen und zu Bränden führen.
• Entfernen Sie regelmäßig Staub usw. vom Netzteil/Netzstecker, indem Sie den Netzstecker aus der Steckdoseziehen und Netzteil und -stecker mit einem trockenen Tuch abwischen. Staub, der sich angesammelt hat, kann fehlerhafte Isolierung durch Feuchtigkeit usw. verursachen und zu Branden führen.
• Ziehen Sie den Netzstecker des Produkts aus der Steckdose, wenn es Rauch entwickelt, einen anormalen Geruch verströmt oder

Wichtige Informationen

ungewöhnliche Gerausche von sich gibt. These Bedingungen konnen Brände oder elektrische Schlage auslösen. Warten Sie, bis kein Rauch mehr aus dem Produkt austritt, und besuchen Sie dann die folgende Webseite und wenden Sie sich für Support an Panasonic. Deutschland: www.panasonic.de Schweiz: www.panasonic.com/ch/de/support

• Ziehen Sie den Netzstecker aus der Steckdose und berühren Sie nicht die Innenseite des Produkts, wenn das Gehäuse geöffnet wurde. Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Berühren Sie den Netzstecker niem mit nassen Handen. Andernfalls besteht die Gefahr eines elektrischen Schlags.
  Schlieben Sie keine Geräte an, die nicht zugelassen sind.

Installation

• Das Produkt nicht im Freien verwenden.
• Um Feuer und elektrische Schläge zu vermeiden, sollen den Sie these Gerät niemals Regen oder Feuchtigkeit aussetzen.
• Stellen Sie das Produkt nicht in der Höhe automatisch gesteuerter Geräte, wie zum Beispiel Automatiktüren oder Feuermeldern, auf und verwenden Sie es nicht in

der Nähe solcher Geräte. Von dem Produkt abgegebene Funkwellen können Fehlfunktionen anderer Geräte verursachen und damit zu Unfallen führen.

• Sorgen Sie damit, dass das Netzteilkabel nicht unter Zug stehen oder verbogen wird und dass keine schweren Gegenstände auf ihm abgestellt werden.
• Bewahren Sie Kleinteile, wie zum Beispiel microSD-Karten, außerhalb der Reichweite von Kindern auf. Es besteht das Risikodes Verschluckens. Suchen Sie bei Verschlucken sofort einen Arzt auf.

Vorsichtsmaßnahmen

• Ziehen Sie den Netzstecker des Produkts vor der Reinigung aus der Netzsteckdose. Verwenden Sie keine Reinigungsflüssigkeiten oder Reinigungssprays.
  Bauen Sie das Produkt nicht auseinander.
• Stecken Sie niemals Metallobjekte in das Produkt. Wenn Metallobjekte in das Produkt gelangen, schalten Sie den Netzschalter aus und wenden Sie sich an ein autorisiertes Service-Center.

Medizinische Informationen

Wenden Sie sich an den Hersteller ihrer personlichen medizinischen Geräte, wie zum Beispiel

Wichtige Informationen

Herzschnittmacher oder Hörgerät, um zu erfahren, ob diese ausreichend gegen externe Hochfrequenzenergie abgeschirmt sind.

Funkkommunikationsfunktionen arbeiten zwischen den unter aufgeführten Frenzen mit einer maximalen Übertragungsleistung von 100 mW.

2,412 GHz - 2,472 GHz
5,180 GHz - 5,320 GHz
5,500 GHz - 5,700 GHz
5,745 GHz - 5,825 GHz

• Verwenden Sie das Produkt nicht in Gesundheitseinrichtungen, wenn Bestimmungen auf dem Gelände Sie anweisen, solche Geräte nicht zu verwenden. In Krankenhäusern oder Gesundheitseinrichtungen werden möglicherweise Geräte verwendet, die empfindlich auf externe Hochfrequenzenergie reagieren.

VORSICHT

Einrichtung und Standort

Schlieben Sie das Kabel niemals während eines Gewitters an.
Das Netzteil dient als Trennung zum übrigen Stromnetz. Stellen Sie sicher, dass sich die Netzsteckdose in der Höhe des Produkts befindet und kein zuganglich ist.

Um das Risiko einer Strangulierung zu vermeiden, bewahren Sie das Produkt und das Netzteilkabel mindestens 1 m vom Kinderbett entfernt und außerhalb der Reichweite von Kleinkindern auf.
- Bringen Sie das Produkt an einer tragfähigen Stelle an und achten Sie darauf, dass die Kamera bei der Montage gut befestigt wird.
- Bringen Sie das Produkt nicht auf weichem Material an. Es kann herunterfallen, zerbrechen oder Verletzungen verursachen.
- Bringen Sie das Produkt nicht auf folgendem Material an: Gipskarton, Porenbeton, Betonblock, Sperrholz mit weniger als 25 mm Dicke usw.

Vermeidung von Unfallen und Verletzungen

• Legen Sie Ihr Ohr nicht an den Laufsprecher, da vom Laufsprecher ausgegebene laute TONE Gehörschäden verursachen können.

Wichtige Sicherheitshinweise

Bei der Verwendung des Produktessüssen immer grundlegende Sicherheitsregeln beachtet werden, um das Risiko von Feuer, elektrischen Schlagen und Verletzungen zu

Wichtige Informationen

vermeiden. Beachten Sie damit Folgendes:

1. Verwenden Sie theses Produkt nicht in der Nane von Wasser, beispelsweise nahe einer Badewanne, einem Waschbecken, einer Kuchenspule oder einer Waschwanne, in einem feuchten Keller oder in der Nane eines Pools.
2. Verwenden Sie nur das in diesen Dokument angegebene Netzkabel.

BEWAHREN SIE DIESE BEDIENUNGSANLEITUNG GUT AUF

Sicherheitsmaßnahmen

Trefen Sie bei Verwendung des Gerats angemessene Maßnahmen, um die folgenden Sicherheitsverletzungen zu vermeiden.

• Verlust privater Informationen nach außen
• Unzulässige Verwendung deses Produktions
• Unzulässige Störungen oder Stillegung des Produktbetriebs durch andere

Ergreifen Sie folgende Maßnahmen, um Sicherheitsverletzungen zu vermeiden:

• Konfigurieren Sie am Wireless-Router, der Ihr mobiles Gerät mit diesen Produkt verbindet, die Verwendung von Verschlussung für die gesamte drahtlose Kommunikation.
• Sie risikieren möglicherweise Sicherheitsverletzungen, wenn das Gerät mit den Standardeinstellungen für Anmeldepasswort, Deaktivierungcode oder PIN-Code oder anderen Einstellungen verwendet wird. Konfigurieren Sie eigene Werte für diese Einstellungen.
• Verwenden Sie keine Passwörter, die von Dritten leicht erraten werden können. Wenn Sie ihre Passwörter aufzeichnen, schätzen Sie diese Aufzeichnung. Ändern Sie regelmäßige Passwörter.
• Wenn Sie das mobile Gerät verlieren,ändern Sie das Password für den Zugriff auf diese Produkte Produkt.
• Wenn Sie die Funktion des Produkts zur automatischen Anmeldung aktivieren, aktivieren Sie die Bildschirmspere oder eine ähnliche Sicherheitsfunktion am mobilen Gerät.
  Gehen Sie bei wichtigen Sicherheitsrelevanten Vorgängen wie zum Beispiel dem Löschen von Geräte-IDs usw. mit Vorsicht vor.

Wichtige Informationen

• Um zu verhindern, dass personliche Daten besteht werden, aktivieren Sie die Bildschirmspere oder eine ähnliche Sicherheitsfunktion am mobilen Gerät.
• Wenn Sie das Produkt in Reparatur geben, notieren Sie sich alle wichtigen Informationen, die im Produkt gespeichert sind, da diese Informationen beim Reparaturvorgang möglicherweise gelöscht oder geändert werden.
• Führer Sie vor Übergabe des Produkts an Dritte zur Reparatur oder zu anderen Zwecken ein Zurücksetzen auf die Werkseinstellungen aus, um alle im Produkt gespeicherten Daten zu Löschen, und entfern den Sie die microSD-Karte. Beauftragen Sie ausschließlich von Panasonic autorisierte Reparaturdienste.
• Führer Sie vor dem Entsorgen des Produkts ein Zurücksetzen auf die Werkseinstellungen aus, um alle im Produkt gespeicherten Daten zu Löschen. Entfernen Sie die microSD-Karte und Löschen Sie die Daten daraufuf.

• Wenn Ihr mobiles Gerät nicht mehr mit dem Produkt verwendet wird,löschen Sie die Registrierung des mobilen Geräts vom Produkt undlöschen Sie die entsprechende App vom mobilen Gerät.

• Bei einem Stromausfall kann die Einstellung des Produkts für Datum und Uhrzeit falsch werden. Überprüfen Sie Datums- und Zeiteinstellung und korrigieren Sie sie wenn notig.

Bitte beachten Sie außer dem Folgendes.

Die Kommunikation wird abhängig von den Netzwerkbedingungen und der Qualität des Wireless-Signals möglichwerse unterbrochen.
- Das Produkt wird möglicherweise auf Arten verwendet, die die Privatsphäre oder die öffentlichkeitsrechte anderer verletzen. Sie sind verantwortlich für die Art und Weise der Verwendung dieser Produkte.

Für eine optimale Leistung

Standort des Produkts/Rauschen vermeiden

Das Produkt nutzt Funkwellen zur Kommunikation mit einem Wireless-Router.

• Für rauschfreie Kommunikation bei maximaler Reichweite stellen Sie das Produkt wie folgt auf: - an einem gut erreichbarenzentralen Ort ohne Hindernisse

Wichtige Informationen

zwischen dem Produkt und dem Wireless-Router.

• Nicht in die Höhe von elektronischen Geräten, wie TV, Radio, PCs, sonstige Schnurlose Geräte und Telefonen.

• nicht in Richtung von Hochfrequenzsendern wie externen Mobilfunksendemasten. (Stellen Sie das Produkt nicht in einer Fensternische oder in der Nähhe eines Fensters auf.)

• Reichweite und Übertragungsqualität hangen vonden örtlichen Umgebungsbedingungen ab.

• Wenn die Übertragungsqualität nicht ausreichend ist, stellen Sie das Produkt an einem anderen Ort auf.

Betriebsumgebung

• Halten Sie das Produkt von Vorrichtungen, wie Neonrohren und Motoren, fern, da diese elektrische Störungen erzeugen.
  Das Produkt muss vor übermörigem Rauch, Staub, hohen Temperaturen und Vibrationen geschützt werden.
• Setzen Sie das Produkt nicht langere Zeit direkter Sonneneinstrahlung oder anderen Formen starker Lichteinstrahlung, wie Halogenlicht, aus. (Andernfalls

kann der Bildsensor beschädigt werden.)

• Legen Sie keine schweren Gegenstände auf das Produkt.
• Wenn Sie das Produkt länger nicht verwenden,ziehen Sie das Netzkabel aus der Steckdose.
• Betreiben Sie das Produkt nicht in der Höhe von Wärmequellen, wie Heizungen, Kochgeräten usw. Stellen Sie diese Produkte nicht in Räumen auf, in denen die Temperatur unter 0 °C oder über 40 °C liegt. Feuchte Keller sollenn auch vermieden werden.
  Die maximale Kommunikationsreichweite kann sich verkurzen, wenn das Produkt an folgenden Orten benutzt wird: in der Nähe von Hindernissen, wie Hügeln und Tunnel, unter der Erde oder in der Nähe von Metallobjekten, wie Drahtzäunen usw.
• Der Gebrauch theses Produkts in der Naze elektrischer Geräte kann Störungen verursachen. Halten Sie mit dem Produkt einen Abstand zu anderen elektrischen Geräten ein.

Wichtige Informationen

Weitere Hinweise

Pflege

• Wischen Sie die Außenflächen des Produkts mit einem weichen feuchten Tuch ab.
• Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.

Qualität der Kamerabildner

Die Kamerabilder weisen die folgenden Eigenschaften auf.

Die Farben in den Bildern konnen von den tatsächlichen Farben abweichen.
Gesichter oder Objekte konnen dunkel erscheinen, wenn es Licht dahinter gibt (z. B. Hintergrundbeleuchtung).
Die Bildqualität kann in dunkler Umgebung reduziert sein.
Die Bilder konnen verschwommen ausgehen, wenn eine Außenbeleuchtung verwendet wird.

Schutz der Aufzeichnungen

• Entfernen Sie die microSD-Karte nicht undziehen Sie nicht das Netzteil des Produkts ab, während Daten von der microSD-Karte gegeben oder auf diese geschrieben werden. Die Daten auf der Karte konnen beschädigt werden.

• Bei Fehlfunktionen der microSD-Karte oder wenn die Karte elektr magnetischen Wellen oder statischer Elektrizität ausgesetzt wird, können Daten auf der Karte beschädigt oder gelöscht werden. Daher empfehlen wir, wichtige Daten auf einem Computer oder anderen Gerät zu sichern.

Entsorgung von Altgeräten (Nur für die Europäische Union und Länder mit Recyclingsystemen)

Dieses Symbol auf Produkten, der Verpackung und/oder den Begleitdokumenten bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den allgemeinen Hausmull gegeben werden dürfen.

Bitte führen Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Indem Sie diese Produkte ordnungsgemäß entsorgen, halten Sie bereits, wertvolle Ressourcen zu schätzen und eventuelle negative Auswirkungen auf die menschliche

Wichtige Informationen

Gesundheit und die Umwelt zu vermeiden. Für mehr Informationen zu Sammlung und Recycling, wenden Sie sichitte an ihren ortlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften konnen wegen nicht ordnungsgemäßer Entsorgung these Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationenitte an ihren Handler oder Lieferanten.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sieitte bei den örtlichen Behörden oder ihrer Handl, welches die ordnungsgemäß Entsorgungsmethode ist.

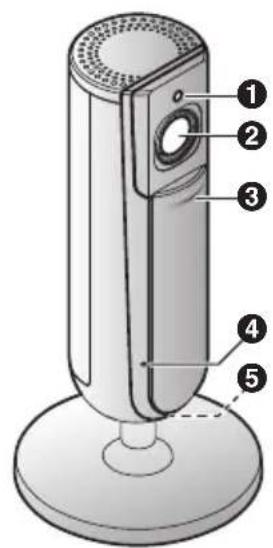

Bezeichnungen und Funktionen der Teile

Helligkeitssensor

Ermoglicht bei schlechten Lichtverhältnissen ein automatisches Umschalten in den Nachsichtmodus der Kamera.

2 Objektiv
3 Datenschutzabdeckung

Hindert andere bei geschlossener Abdeckung daran, die Live-Kamerabildner oder den Ton zu überwachen.

4 Mikrofon
5 LED-Anzeige
microSD-Kartensteckplatz
7 FuB
3 【SETUP】(Installation)

Wird zur Ersteinrichtung verwendet.

9 Lautsprecher
micro-USB-Anschluss

Dient zum Verbinden des Netzeils mit der Kamera.

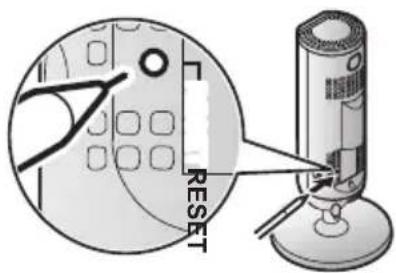

Reset-Taste
Dient zum Zurücksetzen der Kameraeinstellungen (Seite 28).
12 Temperatursensor

LED-Anzeige

Sie konnen anhand der LED-Anzeige den Kamerastatus überprüfen.

AnzeigeStatus
Aus Kein Strom, oder die	LED-Anzeige ist ausgeschal- tet*1
Blau, leuchtet Normaler Betrieb, verbunden mit dem Wire- less-Router*1, Datenschutzabdeckung offen
Weiß, leuchtet Normaler Betrieb, verbunden mit dem Wire- less-Router*1, Datenschutzabdeckung geschlossen
Weiß, blinkt schnell Kamera sicht nach Wireless-Router
Grün, leuchtet Ersteinrichtung erforderlich
Grün, blinkt langsam Ersteinrichtung wird ausgeführrt, mobiles Gerät ist verbunden
Grün, blinkt Ersteinrichtung wird gestartet
Rot, leuchtet	Bewegung erkann†, oder Kamera startet
Rot, blinkt langsam Live-Bilder werden angezeigt oder aufgezeichnet, oder Kamera startet
Rot, blinkt Gerätestörung

*1 Sie können die Kamera so konfigurieren, dass die LED-Anzeige im normalen Betrieb oder bei Erkennung einer Bewegung nicht leuchtet. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 34).

Anschlüsse

1 Stecken Sie den Netzteilstecker (1) fest in den micro-USB-Anschluss der Kamera ein.
2 Schlieben Sie das Netzteil (2) an eine Steckdose an.
3 Setzen Sie eine microSD-Karte (nicht mitgeliefert; ③) in den microSD-Kartensteckplatz der Kamera ein. (Dies ist nicht nötig, wenn Sie keine Kamerabildner aufzeichen möchten.)

Hinweis:

• Verwenden Sie nur das mitgelieferte Netzteil S006AKV0500100.
• Drücken Sie zum Entfernen der microSD-Karte die microSD-Karte hinein und entfernen Sie sie anschließend.

Hinweis zum Netzanschluss

Netzteilanschluss

Das Netzteil muss stets angeschlossen bleiben. (Es ist normal, dass sich das Netzteil während des Betriebs warm anfuhlt.)
- Das Netzteil sollte an einer Wand- oder Bodensteckdose angeschlossen werden. Das Netzteil nicht an eine horizontal ausgerichtete Steckdose, die in Richtung Fußboden weist, anschließen, wie zum Beispiel eine Deckensteckdose oder eine Steckdose unter einem Tisch, daß Gewicht des Netzteils das Netzteil aus der Steckdoseziehen kann.

Installation

Netzausfall

Die Kamera lassst sich während eines Stromausfalls nicht betreiben.

Einrichtungsübersicht

Nachdem Sie die Kamera angeschlossen haben, werden hier die erforderlichen Schritte beschreiben, damit Sie mit Ihr dem mobilen Gerät darauf zugreifen können. Die einzelnen Vorgänge werden in thisem Kapitel erklärart.

Verwendung der Kamera allein (keine Integration in ein Heimnetzwerksystem)	Integration der Kamera in ein Heim- Netzwerksystem (Registrieren bei einer KX-HNB600-Basisstation)
1 Herunterlagen (Seite 20) Laden Sie die [Home Network]-App auf Ihr mobiles Gerätherunter.	1 Herunterlagen (Seite 20) Laden Sie die [Home Network]-App auf Ihr mobiles Gerätherunter.
2 Richten Sie die Kamera ein (Seite 21) Konfigurieren Sie die Kamera mit der [Home Network]-App für die Verbindung mit dem Wireless-Router und registrieren Sie anschließend Ihr mobiles Geräthan der Kamera.	2 Richten Sie die Basisstation ein Weitere Informationenfinden Sie in der mit der Basisstation gewel-ferten Anleitung zur Systemein-richtung.
3 (Optional) Registrieren Sie weitere mobile Geräte (Seite 25) Sie konnen insgesamt 8 weitere mobile Geräte an der Kamera re-gistrieren.	3 Registrieren Sie die Kamera an der Basisstation (Seite 27) Registrieren Sie die Kamera mit-hilfe der [Home Network]-App und konfigurieren Sie sie für die Verbindung mit ihrem Wire-less-Router.

Installation

Herunterladen der [Home Network]-App

Download-Informationen sind auf der unter aufgeführten Website verfügbar. www.panasonic.net/pcc/support/tele/homenetwork/

Verwendung des App Store Ihres Geräts

iPhone-, iPad-Nutzer

Suchen Sie nach "Panasonic Home Network System". iPad-Nutzer sollen in der Kategorie "Nur iPhone"uchen.

Nutzer von Android™-Geräten

Suchen Sie nach "Panasonic Home Network System".

Kompatible mobile Geräte

• iPhone 4 und höher, iPad (iOS 6.0 und höher)
  Android-Smartphones und Tablets (Android 4.0 und höher)

Hinweis:

• Je nach Betriebsumgebung, wie zum Beispiel Modell des mobilen Geräts, Peripheriegeräten, die an das mobile Gerät angeschlossen

sind, und Apps, die auf dem mobilen Gerät installiert sind, Funktioniert die [Home Network]-App möglicherweise nicht richtig.

Die folgenden Android-Geräte sind mit der [Home Network]-App nicht kompatibel.
- Android-Geräte, die von Google Play™ nicht Unterstützung werden
- Android-Geräte mit eingeschränkter Hardware-Ausstattung (Unterstützung für Bluetooth, Wi-Fi® und Mikrofon ist erforderlich.)

Einrichten der Kamera (Ersteinrichtung)

Überprüfen Sie Folgendes, bevor Sie beginnen.

• Stellen Sie sicher, dass Sie die [Home Network]-App auf Ihr mobilen Gerät installiert haben
• Stellen Sie sicher, dass die Kamera innerhalb der Reichweite des Wireless-Routers aufgestellt ist
• Stellen Sie sicher, dass das mobile Gerät mit dem Wireless-Router verbunden ist
• Stellen Sie sicher, dass das mobile Gerät eine Verbirdung mit dem Internet herstellen kann
• Stellen Sie sichere, dass Sie den Netzwerknamen (SSID) und das Password kennen, die dem Wireless-Router zugewiesen sind

Ersteinrichtung (für iPhone-, iPad-Nutzer)

• Führer Sie diesen Vorgang nicht aus, wenn Sie die Kamera in Ihr Heimnetzwerksystem integrieren möchten. Führer Sie den Vorgang auf Seite 27 aus.
• Wenn Ihr mobiles Gerät bereits an einer Basisstation registriert ist und Sie die Kamera allein nutzen möchen, siehe "Informationen für Nutzer einer Basisstation", Seite 24.

1 Schlieben Sie die Kamera an und warten Sie etwa 1 Minute, bis die LED der Kamera grün aufleucht.

• Wenn die LED nicht grün aufleuchtet oder Sie bei diesen Vorgang Schwierigkeiten haben, setzen Sie die Kamera zurück (Seite 28) und wiederholen Sie dann den Vorgang.

2 Starten Sie die [Home Network]-App.

• Befolgen Sie bei Aufforderung die Bildschirmanweisungen und wahlen Sie die/das entsprechende Region/Land.

3 Tippen Sie auf [HD-Kamera].
4 Tippen Sie auf [HD-Kamera einrichten].
5 Wenn Sie dazu aufgefordert werden, drücken Sie die Taste

Installation

[SETUP] an der Rückseite der Kamera und tippen Sie dann auf [Weiter].

Die LED-Anzeige blinkt grün.

6 Andern Sie vorübergehend die Wi-Fi-Einstellungen Ihres mobilen Gerats, damit es sich direkt mit der Kamera verbindet.

• Öffnen Sie die [Einstellungen]-App des mobilen Geräts, tippen Sie auf [WLAN], wahlen Sie "KX-HNC800_Panasonic", geben Sie "00000000" als Password ein und tippen Sie anschließend auf [Verbinden].

• Wenn mehr als 1 Eintrag mit der Bezeichnung "KX-HNC800_Panasonic" angezeigt wird, warten Sie ca. 10 Minuten und wiederholen Sie den Vorgang von Anfang an.

7 Starten Sie die [Home Network]-App erneut.

8 Geben Sie gegebenenfalls das Password ein, das für die Verbindung mit dem Wireless-Router erforderlich ist, und tippen Sie dann auf [Weiter].

Die Kamera und Ihr mobiles Gerät verbinden sich mit dem Wireless-Router.
- Wenn Sie dazu aufgefordert werden, folgen Sie den

Bildschirmanweisungen und verbinden Sie das mobile Gerät mit dem Wireless-Router, starten Sie die App erneut und tippen Sie anschließend auf [Dieses Mobilgerät hinzufugen].

• Wenn Sie das falsche Password eingeben, erscheidine eine Fehlermeldung. Wiederholen Sie den Vorgang der Ersteinrichtung von Anfang an.

9 Wenn Sie dazu aufgefordert werden, drücken Sie die Taste [SETUP] an der Rückseite der Kamera.

Die Kamera reistriert Ihr mobiles Gerät.

10 Wenn Sie dazu aufgefordert werden, stellen Sie das Password für den Zugriff auf die Kamera ein.

11 Wenn Sie dazu aufgefordert werden, geben Sie eine Bezeichnung für das mobile Gerät ein und tippen Sie anschließend auf [OK].

• Mit dieser Einstellung konnen Sie die Bezeichnung ändern, die Ihr Gemarzt zugewiesen ist. Dadurch konnen Sie Ihr mobiles Gerät beim Durchführung bestimmter Funktionen, wie zum Beispiel dem Löschen der

Installation

Registrierung eines mobilen Gerats, leichter erkennen.

• Nach Abschluss der Ersteinrichtung wird eine Liste aller bei der App registrierten Kameras angezeigt.

Ersteinrichtung (für Nutzer von Android-Geräten)

• Führer Sie diesen Vorgang nicht aus, wenn Sie die Kamera in Ihr Heimnetzwerksystem integrieren möchten. Führer Sie den Vorgang auf Seite 27 aus.
• Wenn Ihr mobiles Gerät bereits an einer Basisstation registriert ist und Sie die Kamera allein nutzen möchen, siehe "Informationen für Nutzer einer Basisstation", Seite 24.

1 Schlieben Sie die Kamera an und warten Sie etwa 1 Minute, bis die LED der Kamera grün aufleucht.

• Wenn die LED nicht grün aufleucht oder Sie bei diesen Vorgang Schwierigkeiten haben, setzen Sie die Kamera zurück (Seite 28) und wiederholen Sie dann den Vorgang.

2 Starten Sie die [Home Network]-App.

• Befolgen Sie bei Aufforderung die Bildschirmanweisungen und wahlen Sie die/das entsprechende Region/Land.

3 Tippen Sie auf [HD-Kamera].
4 Tippen Sie auf [HD-Kamera einrichten].
5 Wenn Sie dazu aufgefordert werden, drücken Sie die Taste

Installation

[SETUP] an der Rückseite der Kamera.

Die LED-Anzeige blinkt grün.
Die App ändert vorübergehend die Wi-Fi-Einstellungen Ihres mobilen Geräts, damit es sich direkt mit der Kamera verbindet.

6 Geben Sie gegebenenfalls das Password ein, das für die Verbindung mit dem Wireless-Router erforderlich ist, und tippen Sie dann auf [Weiter].

Die Kamera und Ihr mobiles Gerät verbinden sich mit dem Wireless-Router.
- Wenn Sie das falsche Password eingeben, erscheidine eine Fehlermeldung. Wiederholen Sie den Vorgang der Ersteinrichtung von Anfang an.

7 Wenn Sie dazu aufgefordert werden, drücken Sie die Taste [SETUP] an der Rückseite der Kamera.

Die Kamera registriert Ihr mobiles Gerät.

8 Wenn Sie dazu aufgefordert werden, stellen Sie das Password für den Zugriff auf die Kamera ein.
9 Wenn Sie dazu aufgefordert werden, geben Sie eine Bezeichnung für das mobile

Gerät ein und tippen Sie anschließend auf [OK].

• Mit dieser Einstellung konnen Sie die Bezeichnung ändern, die Ihr Gemarzt zugewiesen ist. Dadurch konnen Sie Ihr mobiles Gerät beim Durchführung bestimmter Funktionen, wie zum Beispiel dem Löschen der Registriierung eines mobilen Geräts, leichter erkennen.
• Nach Abschluss der Ersteinrichtung wird eine Liste aller bei der App registrierten Kameras angezeigt.

Informationen für Nutzer einer Basisstation

Wenn Ihr mobiles Geräts bereits an einer Basisstation registriert ist und Sie die Kamera allein nutzen möchten (d. h. die Kamera nicht in Ihr Panasonic Heimnetzwerksystem integrieren möchten), gehen Sie wie folgt vor.

1 Schlieben Sie die Kamera an und warten Sie etwa 1 Minute, bis die LED der Kamera grün aufleucht.

• Wenn die LED nicht grün aufleuchtet oder Sie bei diesen Vorgang Schwierigkeiten haben, setzen Sie die Kamera zurück (Seite 28) und wiederholen Sie dann den Vorgang.

2 Starten Sie die [Home Network]-App.
3 Tippen Sie auf der Startseite der [Home Network]-App auf [Einstellungen].
4 Tippen Sie auf [Gerateregistrierung] [Registrierung] [HD-Kamera] [Methode 2].
5 iPhone-, iPad-Nutzer
Fahren Sie ab Schritt 4 der
Ersteinrichtung auf Seite 21 fort.

Nutzer von Android-Geräten
Fahren Sie ab Schritt 4 der
Ersteinrichtung auf Seite 23 fort.

Registieren weiterer mobiler Geräte an der Kamera

Führer Sie diesen Vorgang nicht aus, wenn die Kamera in Ihr Heimnetzwerksystem integriert ist. Führer Sie den Vorgang in der Anleitung zur Systemeinrichtung ihrer Basisstation aus und registrieren Sie das weitere mobile Gerät an der Basisstation.

Nach dem Einrichten der Kamera können Sie weitere mobile Geräte registrierten. Sie können bis zu 8 mobile Geräte an einer Kamera registrierten. Jedes mobile Gerät kann an bis zu 32 Kamas regiert werden.

Überprüfen Sie Folgendes, bevor Sie beginnen.

• Stellen Sie sicher, dass Sie die Ersteinrichtung abgeschlossen haben
• Stellen Sie sicher, dass das mobile Gerät eine Verbindung mit dem Internet herstellen kann
• Stellen Sie sicher, dass der Wireless-Router und die Kamera eingeschaltet sind
• Stellen Sie sicher, dass Ihr mobiles Gerät und die Kamera mit

Installation

demselben Wireless-Router verbunden sind

1 Laden Sie mit dem mobilen Gerät, das Sie registrierten möchten, die [Home Network]-App herunter und starten Sie anschließend die App.
- Befolgen Sie bei Aufforderung die Bildschirmanweisungen und wahren Sie die/das entsprechende Region/Land.
2 Tippen Sie auf [HD-Kamera].
3 Tippen Sie auf [Dieses Mobilgerät hinzufugen].
4 Wenn Sie dazu aufgefordert werden, drücken Sie die Tase [SETUP] an der Rückseite der Kamera.
Die Kamera registriert Ihr mobiles Gerät.
5 Geben Sie bei Aufforderung das Password ein, das für den Zugriff auf die Kamera besteht wird.
- Das Password wurde bei der Ersteinrichtung festgelegt.
6 Wenn Sie dazu aufgefordert werden, geben Sie eine Bezeichnung für das mobile Gerät ein und tippen Sie anschließend auf [OK].
- Mit dieser Einstellung können Sie die Bezeichnung änder, die Ihr Gemärz zugewiesen ist. Dadurch können Sie Ihr mobiles Gerät beim

Durchführren bestimmter Funktionen, wie zum Beispiel dem Löschen der Registrierung eines mobilen Geräts, leichter erkennen.

• Nach Abschluss der Registrierung wird eine Liste aller bei der App registrierten Kameras angezeigt.

Installation

Registierung der Kamera an der Basisstation

Führn Sie diesen Vorgang nicht aus, wenn Sie die Kamera allein benutzen (d. h. wenn Sie keine KX-HNB600-Basisstatoin besitzen). Nutzen Sie den Vorgang der Ersteinrichtung (Seite 21).

Wenn Sie die HD-Kamera in ein Panasonic Heimnetzwerksystem integrieren möchten, müssen Sie die Kamera an der Basisstation registrierten.

Registrieren der Kamera

Überprüfen Sie Folgendes, bevor Sie beginnen.

• Prufen Sie, ob Sie Ihr mobiles Gerät zum Zugreifen auf die Basisstation verwenden können
• Prufen Sie, ob die Firmware der Basisstation aktuell ist und Sie die neueste Version der [Home Network]-App verwenden. Weitere Informationen finden Sie in der Anleitung zur Systemeinrichtung im Lieferumfang der Basisstation und in der Bedienungsanleitung (Seite 34).

1 Schlieben Sie die Kamera an und warten Sie etwa 1 Minute, bis die LED der Kamera grün aufleucht.

• Wenn die LED nicht grün aufleuchtet oder Sie bei diesen Vorgang Schwierigkeiten haben, setzen Sie die Kamera zurück (Seite 28) und wiederholen Sie dann den Vorgang.

2 Starten Sie die [Home Network]-App.
3 Tippen Sie auf der Startseite der [Home Network]-App auf [Einstellungen].
4 Tippen Sie auf [Geräteregistrierung] [Registrierung] [HD-Kamera] [Methode 1].
5 Wenn Sie dazu aufgefordert werden, drücken Sie die Taste [SETUP] an der Rückseite der Kamera.

Die Kamera registriert Ihr mobiles Gerät.
Die Startseite der App wird angezeigt, wenn die Registrierung abgeschlossen ist.

6 Folgen Sie den Bildschirmanweisungen. Wenn Sie dazu aufgefordert werden, stellen Sie das Password für den Zugriff auf die Kamera ein.

Installation

Zurücksetzen der Kamera

Nutzen Sie diesen Vorgang, wenn Sie Schwierigkeiten beim Einrichten der Kamera haben.

1 Schlieben Sie die Kamera an.
2 Verwenden Sie einen Gegenstand mit einer dūnnen Spitze und halten Sie die Reset-Taste ([RESET]) auf der Rückseite der Kamera etwa 10 Sekunden lang gedrückt und geben Sie sie frei, wenn die Kamera piept.

Die Einstellungen der Kamera werden zurückgesetzt.

3 Warten Sie, bis die LED der Kamera grün leuchtet.

Hinweis:

• Nach dem Zurücksetzen der Kamera konnen Sie die Kamera erst nach der Einrichtung wieder verwenden. Lesen Sie die

relevante Seite in thisem Abschnitt, um die Kamera einzurichten.

Anhang

Informationen zu Wireless-Kommunikation

Die KameraCOMMUNIZIERtuber

Wireless-Technik mit dem Wireless-Router.

Lesen Sie die folgenden Informationen, wenn Sie den Installationsort der Kamera planen.

• Verwenden Sie die Kamera nicht in den folgenden Bereichen, da hier Fehlfunktionen oder Störungen der Funkkommunikation auftreten können.

Räume, in denen es bestimmte Typen von Geräten zur Funk- oder mobilen Kommunikation gibt
- Orte in der Höhe von Mikrowellen oder Bluetooth-Geräten
Räume, in denen Geräte zum Diebstahlschutz oder 2,4 GHz-Frequencygeräte, wie zum Beispiel POS-Systeme, verwendet werden

Installieren Sie die Kamera nicht in Bereichen, in denen sich die folgenden Materialien oder Objekte zwischen der Kamera und dem Wireless-Router befinden. Diese Materialien können die drahtlose Kommunikation storen oder die Geschwindigkeit der drahtlosen Übertragung verlangsamen.

• Metallturen oder -jalousien
  Wände mit Aluminiumblech zur Dammung
  Wande aus Beton, Stein, Ziegel oder Blech
  -Mehrere Wande

• Stahlregale

• Feuerfestes Glas

Anhang

Informationen zu Sensorfunktionen

Die Kamera verfügt über 3 Sensorfunktionen: einen visuellen Sensor zur Bewegungserkennung, einen Temperatursensor und einen Schallsensor.itte lessen Sie die folgenden Informationen zum jeweiligen Sensor,bevor Sie die Entscheidung zum Installationsort der Kamera treffen.

Hinweis:

Die Sensorfunktionen der Kamera sind nicht ausgelegt zur Verwendung in Situationen, die eine hohe Zuverlösigkeit erfordern. Wir empfehlen die Verwendung der Sensorfunktionen in diesen Situationen nicht.
- Panasonic haftet nicht für Verletzungen oder Schäden, die durch die Verwendung der Sensorfunktionen der Kamera verursacht werden.

Verwendensichtbaren Lichts zur Bewegungserkennung

Die Kamera kann Bewegungen durch Veränderungen der Helligkeit in

Bereichen im Sichtfeld der Kamera erkennen.

① Vertikaler Erfassungsbereich: ca. 67°

Hinweis:

Die Bewegung wird möglicherweise falsch erkannt, wenn das sich bewegende Objekt und der Hintergrundähnliche Farben aufweisen.
Die Bewegung wird möglicherweise falsch erkannt, wenn sich die Gesamthelligkeit platzlich能力和t, zum Beispiel beim Einschalten von Beleuchtung.
Die Erkennung ist bei dunklen Bildern erschwert.
- Sie können die Empfindlichkeit der Bewegungserkennungsfunktion der Kamera einstellen und auswahlen, welche Bereiche des Kamerabildes zur Bewegungserkennung überwacht werden. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 34).

Bewegungsrichtung

Die Bewegung von Objekten, die sich vor der Kamera in seitlicher Richtung bewegen, kann{sicherer erkannt werden als die Bewegung von Objekten, die sich direkt frontal auf die Kamera zubewegen.

① Bewegungen, die direkt frontal auf die Vorderseite der Kamera gerichtet sind, werden mit geringerer Wahrscheinlichkeit erkannt.
② Bewegungen vor der Kamera in seitlicher Richtung werden mit hoher Wahrscheinlichkeit erkannt.
③ Erkennungsbereich
④ Horizontaler Erkennungsbereich: ca. 121°
⑤ Kamera

Temperatursensor

Der Sensor wird ausgelöst, wenn der voreingestelle Temperaturbereich übersritten wird.

Hinweis:

Die Temperatur wird vom Temperatursensor möglicherweise nicht richtig erkannt, wenn die Kamera warmen oder kalten Strömungen aus Heiz-/ Kühlsystemen ausgesetzt ist.
- Sie können die Temperatureinstellung des Temperatursensors einstellen. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 34).

Schallsensor

Der Sensor wird ausgelöst, wenn der voreingestellte Schallpegel übersritten wird.

Hinweis:

• Der Schallsensor Funktioniert möglicherweise nicht erwartungsgemäß, wenn die Kamera in lauten Umgebungen aufgestellt wird.
• Sie können die Schallpegeleinstellung des Schallsensors einstellen. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 34).

Anhang

Informationen zum Nachtsichtmodus

Die Kamera ist mit einer Reihe von Infrarot-LEDs ausgestattet, die bei schwachen Lichtverhältnissen automatisch leuchten, damit Kamerabilder auch in dunkler Umgebung sightbar bleiben.

Hinweis:

• Wenn der Nachsichtmodus aktiviert ist, können die Farben in den Kamerabildern anders erschreiben als normal.
• Wenn der Nachsichtmodus aktiviert ist, leuchtet die um das Kameraobjektiv argeordnete Reihe von Infrarot-LEDs in einem schwachen roten Licht, das in der Dunkelheit sightbar ist.
• Wenn die Kamera vor einem Fenster installiert und direkt auf das Fenster gerichtet wird, kann die Qualität der Bilder im aktivierten Nachsichtmodus beeinträchtigt sein.

Wandmontage

Drehen Sie zwei Schrauben (nicht mitgeliefert) in die Wand und bringen Sie das Gerät wie gezeigt an.

31 mm

Schrauben

Hinweis:

• Stellen Sie sicher, dass die Wand und die Befestigungsmethode das Gewicht des Geräts tragen können.

Einstellung des Winkels

Stellen Sie den Winkel wie gewünscht ein.

Hinweis:

• Achten Sie beim Einstellen des Winkels darauf, dass das Gerät nicht kippt.

Anhang

Entfernen des Statifs

1 Halten Sie die Kamera nach unten und stellen Sie den Winkel des Stativs wie abgebildet ein.

AnbringendesStativs

Führn Sie ein dūnnes Objekt, das nicht aus Metall ist, in die Vertiefung an der Unterseite des Kameragehauses ein und bringen Sie dann das Stativ an, indem Sie seine Basis wie abgebildet drehen.

2 Führn Sie ein dūnnes Objekt, das nicht aus Metall ist, in die Vertiefung an der Unterseite des Kameragehauses ein und entfernen Sie dann das Stativ, indem Sie seine Basis wie abgebildet drehen.

Anhang

Zugriff auf Bedienungsanleitung

Die Bedienungsanleitung ist eine Sammlung von Online-Dokumenten, die Sie bereits unterstützen, die [Home Network]-App optimal zu nutzen.

1 iPhone/iPad

Tippen Sie auf: auf der

Startsite der App.

Android-Geräte

Tippen Sie auf: oder drucken

Sie die Menutaste Ihres mobilen

Gerats auf der Startseite der App.

2 Tippen Sie auf [Bedienungsanleitung].

Hinweis:

• Microsoft Windows Internet Explorer 8 und frühere Versionen werden nicht unterstützt.
• Android 4.1 oder höhere Versionen werden empfohlen.

Direkter Zugriff

Sie konnen die Bedienungsanleitung auch auf der unter aufgeführten Website aufrufen.

Verwendung der Kamera allein

Bei Integration der Kamera in Ihr Heimnetzwerksystem

www.panasonic.net/pcc/support/tel/homenetwork/manual/

Anhang

Technische Daten

• Standards

IEEE 802.11a/b/g/n

• Frequenzbereich

2,412 GHz - 2,472 GHz

(Kanale 1-13)

5,180 GHz - 5,320 GHz

(Kanäle 36-64)

5,500 GHz - 5,700 GHz

Kanale 100-140

5,745 GHz - 5,825 GHz

Kanale 149-165

RF-Übertragungsleistung

100 mW (max.)

Verschlusselung

WPA2TM-PSK (TKIP/AES),

WPA™-PSK (TKIP/AES), WEP (128/64 Bit)

Stromversorgung

100-240VAC,50/60Hz

Leistungsaufnahme

Standby: 2,3 W

Maximal: 3,8W

• Betriebsbedingungen

0^ - 40^

20% - 80% relative

Luftfeuchtigkeit (trocken)

Bildsensor

2,0-Megapixel CMOS

Erforderliche

Mindestbeleuchtung2

0lx

Brennweite

Fest (0,2m -unendlich)

Winkel des Sichtfelds

Einstellbare Montagewinkel

Vertical: nach vornweisend - nach

unter weisend, ca. 130^

Abmessungen (mit Stativ) (Höhe x Breite x Tiefe)

Ca. 142mm× 68mm× 68mm

• Masse (Gewicht) (mit Stativ)

Ca. 210g

*1 Es gelten Einschränkungen für die Wi-Fi-Verwendung im Bereich 5,150 GHz - 5,350 GHz im Freien.

*2 Di e um das Kameraobjektiv angeordneten Infrarot-LEDs leuchten bei schwachen Lichtverhältnissen.

*3 Bei der Montage einstellbar.

Einschrankungen der Nutzung von 5 GHz-Datenübertragung

• Europäische Bestimmungenschränken die Frenzen des 5-GHz-Bands (IEEE 802.11a/n) ein, die für den Gebrauch im Freien verfügbar sind.

• 5,180 GHz - 5,240 GHz (Kanäle 36-48) und 5,260 GHz - 5,320 GHz

Kanale 52-64) sind nur bei

Anhang

Verwendung in Innenbereichen zulässig.

• Wenn Ihr Wireless-Router Radarwellen erkennt, kann er automatisch den Canal wechseln und Frenzen nutzen, die auf den Gebrauch im Freien beschränkt sind (5,180 GHz - 5,240 GHz (Kanäle 36-48) und 5,260 GHz - 5,320 GHz (Kanäle 52-64)).
• Bei Nutzung der Frenzen im Bereich 5,260 GHz - 5,320 GHz (Kanäle 52-64) oder im Bereich 5,500 GHz - 5,700 GHz (Kanäle 100-140) gelten den Bestimmungen gemäß folgende Einschränkungen.

Vor dem Beginn der Datenübertragung auf dem jeweiligen Kanalucht der Wireless-Router 1 Minute lang nach Radarwellen. Wahrend dieser Zeit kommuniziert der Wireless-Router nicht.

• Wenn der Wireless-Router während der Datenübertragung Radarwellen erkennt, wechselt der Wireless-Router automatischen den Kanal, wodurch die Datenübertragung unterbrochen werden kann.

Hinweis zu Open-Source-Software

• In Teilen diesen Produktes wird Open-Source-Software genutzt, die zu den Bedingungen der GPL und/oder LGPL der Free Software Foundation und anderen Bedingungen bereitgestellt worden ist. Lesen Sie die Lizenzinformationen und Urheberrechtshinweise für die in thisem Produkt verwendete Open-Source-Software. Diese Informationen sind auf der folgenden Website verfügbar: www.panasonic.net/pcc/support/tel/homenetwork/ Mindestens drei (3) Jahre ab Auslieferung des Produktes stellt Panasonic Corporation jedem Dritten auf Anfrage unter den unten aufgeführten Kontaktdaten zu einem Preis, der die Kosten der physischen Verteilung des Source-Codes nicht übersteigt, eine vollständige, maschinenlesbare Ausfertigung des entsprechenden Source-Codes und der Urheberrechtshinweise nach GPL und LGPL zur Verfügung. Beachten Sie, dass für die nach GPL und LGPL lizenzierte Software keine Garantie übernommen wird. www.panasonic.net/pcc/support/tel/homenetwork/

Anhang

Software-Informationen

Die Endbenutzer-Lizenzvereinbarung (EULA) für die App Home Network finden Sie auf der folgenden Websites: www.panasonic.net/pcc/support/tel/homenetwork/

Zur künftigen Bezugnahme

Wir empfehlen folgende Informationen zu notieren und aufzubewahren, da diese bei möglichen Reparaturen im Rahmen der Garantie besteht.

Seriennummer Datum des Kaufs

(ist auf der Rückseite des Gerätes angegeben)
Name und Adresse des Handlers

Heften Sie den Kaufbeleg hier an.

Panasonic Corporation

1006, Oaza Kadoma, Kadoma-shi, Osaka 571-8501, Japan

http://www.panasonic.com
