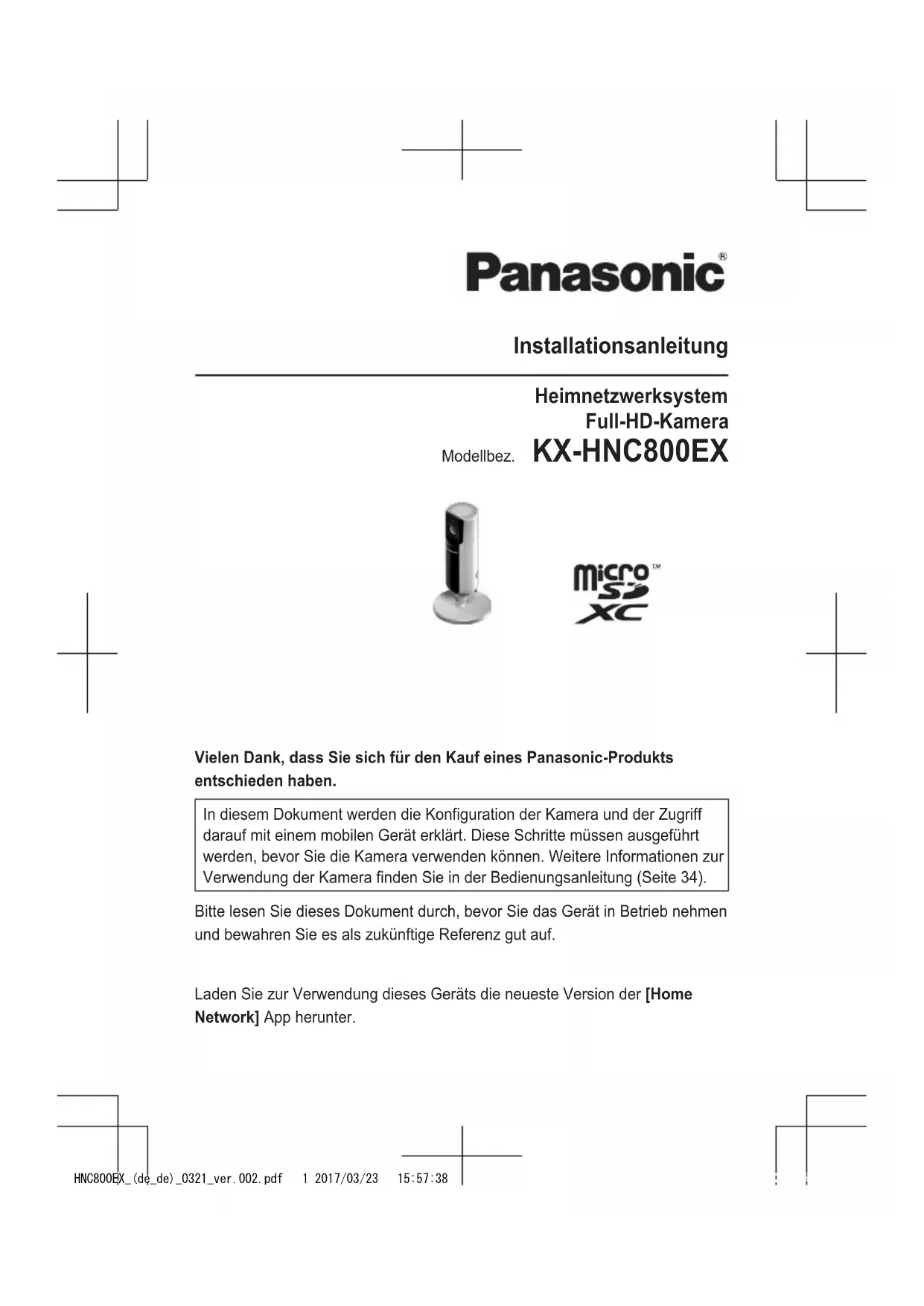

HNC800EX_(de_de)_0321_ver.002.pdf 40 2017/03/23 15:57:40Guide d’installation Système de réseau privé Caméra Full HD Modèle KX-HNC800EX Vous venez d’acquérir un produit Panasonic et nous vous en remercions. Le présent document vous indique comment configurer la caméra et y accéder à l’aide d’un dispositif mobile. Vous devez suivre la procédure pour utiliser la caméra. Pour plus de détails concernant l’utilisation de la caméra, repor- tez-vous au Guide de l’utilisateur (page 33). Veuillez lire le présent document avant d’utiliser l’appareil et le conserver pour référence ultérieure. Pour utiliser cet appareil, téléchargez la dernière version de l’application [Home Network].

PNQX8375ZA CC0417WK0

• HNC800FR_(fr_fr)_0328_ver.002.pdf 1 2017/03/28 16:49:51Introduction Informations sur les accessoires p. 3
• Informations importantes Symboles graphiques utilisables sur l’équipement et description p. 6
• À propos de ce système p. 7
• Pour votre sécurité p. 7
• Consignes de sécurité importantes p. 9
• Mises en garde relatives à la sécurité p. 10
• Pour des performances optimales p. 11
• Autres informations p. 12
• Configuration Pièces et fonctions p. 15
• Voyant LED p. 16
• Raccordements p. 17
• Vue d’ensemble de la configuration p. 18
• Téléchargement de l’application [Home Network] p. 19
• Configuration de la caméra (configuration initiale) p. 20
• Enregistrement d’autres appareils mobiles sur la caméra p. 24
• Enregistrement de la caméra au niveau du hub p. 26
• Réinitialisation de la caméra p. 27
• Annexe Informations relatives à la communication sans fil p. 28
• Informations relatives aux fonctionnalités du détecteur p. 29
• Informations relatives au mode de vision nocturne p. 31
• Montage mural p. 31
• Réglage de l’angle p. 31
• Retrait du support p. 32
• Accès au Guide de l’utilisateur p. 33
• Caractéristiques p. 34
• Notification relative aux logiciels à code source libre p. 35
• Informations relatives au logiciel p. 36

Sommaire HNC800FR_(fr_fr)_0328_ver.002.pdf 2 2017/03/28 16:49:51Informations sur les accessoires Accessoires fournis Adaptateur secteur Référence : S006AKV0500100 Autres informations R La conception et les caractéristiques peuvent être modifiées sans préavis. R Les illustrations figurant dans ce manuel peuvent différer légèrement du produit réel. Marques commerciales R Le logo microSDXC est une marque déposée de SD-3C, LLC. R iPhone et iPad sont des marques commerciales de Apple Inc., déposées aux Etats-Unis et dans d’autres pays. R Android et Google Play sont des marques commerciales, déposées ou non, de Google Inc. R Microsoft, Windows et Internet Explorer sont des marques commerciales, déposées ou non, de Microsoft Corporation aux États-Unis et/ou dans d’autres pays. R Wi-Fi, WPA et WPA2 sont des marques commerciales, déposées ou non, de la Wi-Fi Alliance. R Les autres marques commerciales mentionnées ici sont la propriété de leurs détenteurs respectifs. Avis R La caméra prend en charge les cartes mémoire microSD, microSDHC et microSDXC. Dans le présent document, le terme “carte microSD” est utilisé en tant que terme générique pour faire référence à toutes les cartes prises en charge.

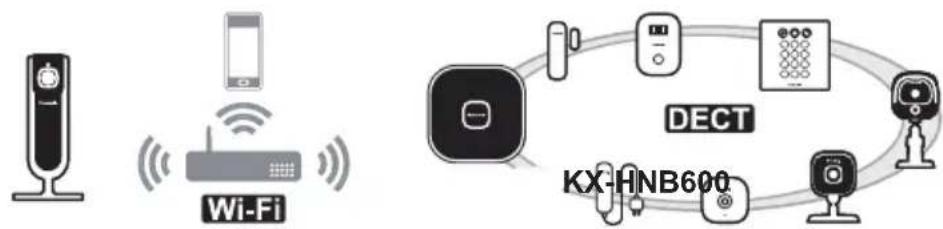

Introduction HNC800FR_(fr_fr)_0328_ver.002.pdf 3 2017/03/28 16:49:51Intégration avec le Système de réseau privé Panasonic Bien que la caméra puisse être utilisée de manière autonome, elle peut aussi être intégrée dans le Système de réseau privé Panasonic. Qu’est-ce que le Système de réseau privé Panasonic ? Le Système de réseau privé Panasonic est un système sans fil qui utilise la technologie DECT pour créer un puissant réseau de dispositifs, tels que des détecteurs de mouvements, des détecteurs de fenêtre/porte, des prises intelligentes, etc., et vous permet de les contrôler à l’aide d’une application facile à utiliser. Exemples d’utilisation – Utilisation des capteurs du système pour activer l’enregistrement par la caméra Les images de la caméra peuvent être enregistrées automatiquement lorsqu’une porte est ouverte, lorsqu’un mouvement est détecté, etc. – Utilisation du capteur de mouvements de la caméra pour activer le système d’alarme Vous pouvez recevoir un appel téléphonique et une notification lorsque le capteur de mouvements de la caméra détecte un mouvement. Que faut-il pour commencer ? Votre caméra HD (max. 16) et un hub KX-HNB600. Le hub relie tous les appareils du système à l’aide de la technologie DECT, se connecte à votre réseau domestique via votre route ur sans fil et peut également se connecter à votre ligne fixe. Quels autres appareils sont disponibles ? – Des capteurs d’activité tels que des capteurs de mouvements et des capteurs de fenêtre/porte – Des prises intelligentes capables d’allumer des appareils électriques lorsqu’elles sont activées par un capteur ou selon un programme

Introduction HNC800FR_(fr_fr)_0328_ver.002.pdf 4 2017/03/28 16:49:51– et bien d’autres choses encore ! KX-HNB600KX-HNB600 Pour plus d’informations au sujet des derniers dispositifs et ensembles, consultez le site Web suivant. Suisse : www.panasonic.com/ch/fr Remarques : R La disponibilité et l’aspect des appareils peut varier suivant la région.

Introduction HNC800FR_(fr_fr)_0328_ver.002.pdf 5 2017/03/28 16:49:51Symboles graphiques utilisables sur l’équipement et description Symbole Explication Symbole Explication Courant alternatif (c.a.) Équipement de catégorie P (équipement dont la protection contre les dé- charges électriques est basée sur une isolation double ou renforcée) Courant continu (c.c.) “Marche” (électricité) Conducteur de terre de protection “Arrêt” (électricité) Conducteur de terre de raccordement de protec- tion Veille (électricité) Conducteur de terre fonc- tionnel “Marche”/“Arrêt” (électri- cité ; push-push) Pour l’utilisation en intér- ieur uniquement Attention, risque de dé- charge électrique

Informations importantes HNC800FR_(fr_fr)_0328_ver.002.pdf 6 2017/03/28 16:49:52À propos de ce système R Ce système est un système auxiliaire, il n’est pas conçu pour assurer une protection complète contre le vol. Panasonic décline toute responsabilité en cas de vol lors de l’utilisation de ce système. R Cet appareil ne remplace pas la surveillance d’un médecin ou d’un soignant. Le soignant a pour responsabilité de rester à proximité pour parer à toute éventualité. R Les fonctionnalités sans fil du système sont soumises à des interférences, le fonctionnement ne peut donc être garanti dans toutes les situations. Panasonic décline toute responsabilité en cas de blessures ou de dommages suite à une panne ou une erreur de communication sans fil. Pour votre sécurité Pour éviter tout risque de dommages corporels ou matériels, voire d’accident mortel, lisez attentivement cette section avant d’utiliser l’appareil, de manière à être assuré que vous l’utilisez d’une façon appropriée et sûre. AVERTISSEMENT Connexion électrique R Utilisez uniquement l’alimentation électrique indiquée sur le produit. R Ne surchargez pas les prises électriques et les cordons d’alimentation. Ceci risque de provoquer un incendie ou une décharge électrique. R Insérez complètement l’adaptateur secteur/la fiche d’alimentation dans la prise de courant. Le non-respect de ces instructions peut entraîner une décharge électrique et/ou une accum ulation de chaleur qui peut provoquer un incendie. R Enlevez régulièrement la poussière ou autres débris de l’adaptateur secteur et la fiche d’alimentation en les retirant de la prise de courant, puis en les essuyant avec un chiffon sec. L’accumulation de poussière peut provoquer un défaut d’isolation résultant par exemple de l’humidité, etc. et provoquer un incendie. R Débranchez l’appareil de la prise électrique s’il émet de la fumée, une odeur anormale ou fait un bruit inhabituel. Ces situations pourraient en effet provoquer un incendie ou une décharge électrique. Attendez que plus aucune fumée ne s’échappe de l’appareil, puis

Informations importantes HNC800FR_(fr_fr)_0328_ver.002.pdf 7 2017/03/28 16:49:52rendez-vous sur la page web suivante et demandez l’assistance de Panasonic. Suisse : www.panasonic.com/ch/fr/ services R Débranchez l’appareil de la prise électrique et ne touchez jamais ses composants internes si le boîtier est ouvert. Il existe un danger de décharge électrique. R Ne touchez jamais la fiche avec des mains humides. Il existe un danger de décharge électrique. R Ne connectez pas de dispositifs autres que ceux spécifiés. Installation R N’utilisez pas cet appareil à l’extérieur. R Pour éviter tout risque d’incendie ou de décharge électrique, n’exposez jamais cet appareil à la pluie ou à une source d’humidité. R Ne placez pas ou n’utilisez pas ce produit à proximité d’appareils à contrôle automatique, tels que des portes automatiques ou des alarmes incendie. Les ondes radio émises par ce produit peuvent entraîner des dysfonctionnem ents de ces appareils et provoquer un accident. R Evitez de tirer ou de tordre le cordon de l’adaptateur secteur, ou de le placer sous des objets lourds. R Conservez les petites pièces (cartes microSD, par exemple) hors de portée des enfants. Il y a un risque d’ingestion. En cas d’ingestion, consultez immédiatement un médecin. Mesures de précaution R Débranchez le produit de la prise électrique avant tout nettoyage. N’utilisez pas de nettoyants liquides ou à aérosol. R Ne démontez pas le produit. R Ne placez jamais d’objets en métal à l’intérieur de l’appareil. Si des objets en métal pénètrent dans l’appareil, désactivez le disjoncteur et contactez un centre de réparation agréé. Précautions médicales R Consultez le fabricant de tout appareil médical personnel (par exemple stimulateurs cardiaques ou aides auditives) pour vous assurer qu’ils sont correctement protégés contre l’énergie radioélectrique externe. Les fonctions de communication sans fil utilisent les fréquences présentées ci-dessous, avec une puissance de transmission de crête de 100 mW. 2,412 GHz – 2,472 GHz 5,180 GHz – 5,32 0 GHz 5,500 GHz – 5,700 GHz 5,745 GHz – 5,825 GHz

Informations importantes HNC800FR_(fr_fr)_0328_ver.002.pdf 8 2017/03/28 16:49:52R N’utilisez pas ce produit dans les établissements de santé si la réglementation affichée dans ces zones vous interdit de le faire. Il est possible que les hôpitaux ou les établissements de santé utilisent des équipements potentiellement sensibles à l’énergie radioélectrique externe. ATTENTION Installation et emplacement R N’installez jamais le câblage pendant un orage. R L’adaptateur secteur est utilisé comme principal organe de déconnexion. Assurez-vous que la prise secteur est installée près de l’appareil et est facilement accessible. R Pour éviter le risque de strangulation, maintenez l’appareil et l’adaptateur secteur à au moins 1 m du berceau d’un enfant et hors de portée des jeunes enfants. R Mont ez l’appareil sur une surface stable en mesure de bien soutenir la caméra. R N’installez pas l’appareil sur un matériau mou. Elle pourrait tomber, se casser ou causer des blessures. R Ne montez pas l’appareil sur une plaque de plâtre, du béton cellulaire léger autoclavé, un bloc en béton, du contreplaqué d’une épaisseur inférieure à 25 mm, etc. Prévention des accidents et des blessures R Ne placez pas les oreilles à proximité du haut-parleur, les sons bruyants émis par le haut-parleur peuvent entraîner des dommages auditifs. Consignes de sécurité importantes Lorsque vous utilisez votre produit, observez toujours des précautions de sécurité élémentaires afin de réduire le risque d’incendie, de décharge électrique et de blessure, notamment :

1. N’utilisez pas ce produit à

proximité d’eau, par exemple près d’une baignoire, d’un lavabo, d’un évier de cuisine ou d’un bac à lessive, dans un sous-sol humide ou au bord d’une piscine.

lisez uniquement le câble d’alimentation indiqué dans le présent document.

Informations importantes HNC800FR_(fr_fr)_0328_ver.002.pdf 9 2017/03/28 16:49:52Mises en garde relatives à la sécurité Prenez des mesures adaptées pour éviter les failles de sécurité suivantes lors de l’utilisation de l’appareil. – Fuites d’informations privées – Utilisation non autorisée de l’appareil – Interférences non autorisées ou interruption de l’utilisation de l’appareil Prenez les mesures suivantes pour éviter les failles de sécurité : R Configurez le routeur sans fil qui connecte vot re dispositif mobile à l’appareil de manière à ce que toutes les communications sans fil soient chiffrées. R L’utilisation de l’appareil avec le mot de passe de connexion, le code de désactivation, le code PIN ou d’autres paramètres réglés sur leur valeur par défaut peut représenter un risque pour votre sécurité. Vous devez personnaliser ces paramètres. R N’utilisez pas des mots de passe que des tiers peuvent facilement deviner. Si vous conservez un registre de vos mots de passe, protégez ce registre. Changez régulièrement vos mots de passe. R Si vous perdez votre dispositif mobile, changez le mot de passe utilisé pour accéder à l’appareil. R Si vous utilisez la fonctionnalité de connexion automatique de l’appareil, activez le verrouillage de l’écran ou une fonctionnalité de sécurité similaire sur votre dispositif mobile. R Faites attention lorsque vous effectuez des opérations importantes liées à la sécurité, telles que la suppression des identifiants. R Pour éviter la divulgation d’informations personnelles, activez le verrouillage de l’écran ou une fonctionnalité de sécurité similaire sur votre dispositif mobile. R Lorsque vous envoyez l’appareil en réparation, notez les informations importantes stockées au niveau de l’appareil, ces informations peuvent en effet être effacées ou modifiées dans le cadre du processus de réparation. R Avant de remettre l’appareil à un tiers pour réparation ou dans un autre but, procédez à une réinitialisation des données de manière à effacer les données stockées au niveau de l’appareil et retirez la carte microSD. Faites uniquement appel à des services de réparation agréés par Panasonic.

Informations importantes HNC800FR_(fr_fr)_0328_ver.002.pdf 10 2017/03/28 16:49:52R Avant de mettre l’appareil au rebut, procédez à une réinitialisation des données de manière à effacer les données stockées au niveau de l’appareil. Retirez et effacez la carte microSD. R Si vous ne comptez plus utiliser le dispositif mobile avec l’appareil, supprimez l’enregistrement de votre dispositif mobile au niveau de l’appareil et supprimez l’application correspondante de votre dispositif mobile. R En cas de panne d’électricité, il est possible que la date et l’heure indiquées par l’appareil soient incorrectes. Vérifiez que la date et l’heure sont correctes et corrigez-les le cas échéant. Prenez également note des éléments suivants. R Il est possible que les communications soient interrompues selon les conditions du réseau et la qualité du signal sans fil. R L’appareil peut être utilisé en infraction avec les droits à la confidentialité et à la protection de la personnalité de tiers. Vous êtes responsable de la manière dont l’appareil est utilisé. Pour des performances optimales Emplacement de l’appareil et prévention du bruit Ce produit utilise des ondes radio pour communiquer avec un routeur sans fil. R Pour bénéficier d’une zone de couverture maximale et éviter les bruits parasites, il est recommandé d’installer ce produit comme indiqué ci-dessous : – à un endroit pratique et central, sans obstacles entre le produit et le routeur sans fil. – loin d’appareils électroniques tels que télé viseurs, radios, ordinateurs, périphériques sans fil ou autres téléphones ; – loin de transmetteurs à radiofréquence (par exemple, antennes externes de stations de téléphonie mobile). (Évitez de placer ce produit sur une baie vitrée ou à proximité d’une fenêtre.) R La couverture et la qualité de la transmission dépendent des conditions de l’environnement local. R Si la qualité de la réception n’est pas satisfaisante, déplacez cet appareil à un autre endroit.

Informations importantes HNC800FR_(fr_fr)_0328_ver.002.pdf 11 2017/03/28 16:49:52Environnement R Maintenez le produit éloigné des appareils générant du bruit électrique, par exemple les lampes fluorescentes et les moteurs. R Le produit ne devrait pas être exposé à de la fumée excessive, de la poussière, des températures élevées et des vibrations. R N’exposez pas l’appareil à la lumière directe du soleil ou à d’autres formes d’éclairage puissant (lampes halogènes, par exemple) pendant des péri odes de temps prolongées. (Cela peut endommager le détecteur d’image.) R Ne placez pas d’objets lourds sur le produit. R Lorsque vous n’utilisez pas l’appareil pendant une longue période, débranchez-le de la prise électrique. R Maintenez l’appareil éloigné de toute source de chaleur (chauffage, appareils de cuisine, etc.) et ne le laissez pas dans une pièce où la température est inférieure à 0 °C ou supérieure à 40 °C. Evitez également les sous-sols humides. R La portée maximale de communication peut diminuer lorsque vous utilisez l’appareil à proximité d’un obstacle tel qu’une colline, dans un tunnel, dans le métro, à proximité d’un objet métallique comme une clôture grillagée, etc. R L’utilisation de ce produit à proximité d’appareils électriques peut causer des interférences. Eloignez-le des appareils électriques. Autres informations Entretien habituel R Nettoyez la surface extérieure de l’appareil avec un chiffon doux humide. R N’utilisez pas de benzène, diluant ou toute poudre abrasive. Qualité d’image de la caméra R Les images de la caméra peuvent présenter les caractéristiques suivantes. – Les couleurs des images peuvent ne pas correspondre aux couleurs réelles. – Il est possible que les visages ou les objets paraissent sombres lorsqu’ils sont éclairés par l’arrière (rétroéclairage). – La qualité d’image peut être réduite dans les lieux sombres. – Les images peuvent sembler floues lors de l’utili sation de lumières extérieures.

Informations importantes HNC800FR_(fr_fr)_0328_ver.002.pdf 12 2017/03/28 16:49:52Protection de vos enregistrements R Ne retirez pas la carte microSD et ne déconnectez pas l’adaptateur secteur du produit lors de la lecture ou de l’écriture de données sur la carte microSD. Les données de la carte pourraient être corrompues. R En cas d’anomalies de fonctionnement ou d’exposition d’une carte microSD à des ondes électromagnétiques ou de l’électricité statique, les données présentes sur la carte peuvent être corrompues ou effacées. Nous vous recommandons donc de sauvegarder les données importantes sur un ordinateur ou autre dispositif. Élimination des équipements usagés (uniquement en Union européenne et dans les pays disposant de systèmes de recyclage) Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l’accompagne, ce pictogramme indique que appareils électriques et électroniques usagés, doivent être séparées des ordures ménagères. Afin de permettre le traitement, la valorisation et le recyclage adéquats des appareils usagés, veuillez les porter à l’un des points de collecte prévus, conformément à la législation nationale en vigueur. En les éliminant conformément à la réglementation en vigueur, vous contribuez à éviter le gaspillage de ressources précieuses ainsi qu’à protéger la santé humaine et l’environnement. Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès des collectivités locales. Le non-respect de la réglementation relative à l’élimination des déchets est passible d’une peine d’amende. Pour les utilisateurs professionnels au sein de l’Union européenne Si vous souhaitez vous débarrasser de pièces d’équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur. Information relative à l’élimination des déchets dans les pays extérieurs à l’Union européenne Ce symbole n’est reconnu que dans l’Union européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous

Informations importantes HNC800FR_(fr_fr)_0328_ver.002.pdf 13 2017/03/28 16:49:52renseigner auprès des autorités locales compétentes ou de votre distributeur.

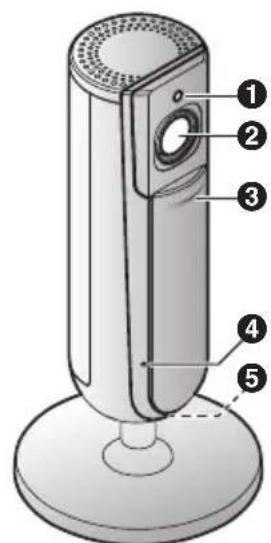

A Capteur de luminosité Permet à la caméra de passer automatique- ment en mode de vision de nuit lorsque l’éclaira- ge est faible. B Objectif C Volet de confidentialité Fermé, empêche toute autre personne de sur- veiller les images ou le son en direct de la camé- ra. D Microphone E Voyant LED F Emplacement pour carte microSD G Support H MSETUPN (Configuration) Utilisé lors de la configuration initiale. I Haut-parleur J Connect eur micro-USB Permet de connecter l’adaptateur secteur à la caméra. K Bouton de réinitialisation Permet de réinitialiser les réglages de la camé- ra (page 27). L Détecteur de température

Configuration HNC800FR_(fr_fr)_0328_ver.002.pdf 15 2017/03/28 16:49:52Voyant LED Vous pouvez vérifier le statut de la caméra à l’aide du voyant LED. Voyant Etat Eteint Pas d’alimentation électrique ou le voyant LED est éteint

Bleu, allumé Fonctionnement normal, connecté à un routeur sans fil

, le volet de confidentialité est ouvert Blanc, allumé Fonctionnement normal, connecté à un routeur sans fil

, le volet de confidentialité est fermé Blanc, clignote rapide- ment La caméra recherche le routeur sans fil Vert, allumé Configuration initiale requise Vert, clignotant lente- ment La configuration initiale est en cours, le dispositif mobile est connecté Vert, clignotant Démarrage de la configuration initiale Rouge, allumé Mouvement détecté

ou caméra en cours de dé- marrage Rouge, clignotement lent Des images en direct sont en cours de visionnage ou d’enregistrement, ou la caméra est en cours de démarrage Rouge, clignotant Dysfonctionnement de l’appareil *1 Vous pouvez configurer la caméra de manière à ce que son voyant LED ne s’allume pas lors du fonctionnement normal ou qu’un mouvement est détecté. Pour plus d’informations, reportez-vous au Guide de l’utilisateur (page 33).

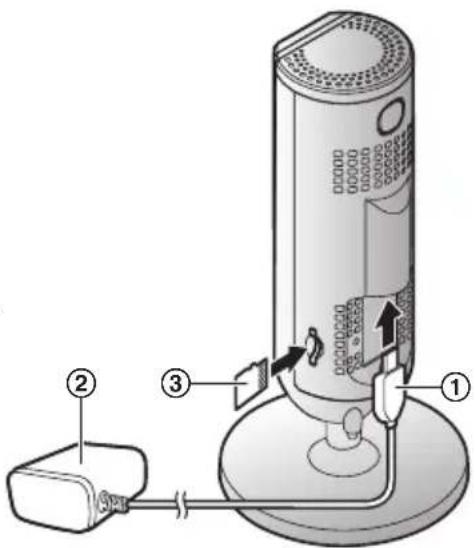

Configuration HNC800FR_(fr_fr)_0328_ver.002.pdf 16 2017/03/28 16:49:52Raccordements 1 Insérez bien la fiche de l’adapta- teur secteur (A) dans le connec- teur micro-USB de la caméra. 2 Connectez l’adaptateur secteur (B) à la prise électrique. 3 Insérez une carte microSD (four- nie par l’utilisateur ; C) dans la fente microSD de la caméra. (Ce- ci n’est pas nécessaire si vous ne souhaitez pas enregistrer les images de la caméra.)

Remarques : R Utilisez uniquement l’adaptateur secteur S006AKV0500100 fourni. R Pour retirer la carte microSD, enfoncez la carte, puis retirez-la. Remarque relative aux connexions électriques Connexion de l’adaptateur secteur R L’adaptateur secteur doit être branché en permanence. (Il est normal que l’adaptateur soit chaud pendant son utilisation.) R L’adaptateur secteur doit être branché sur une prise secteur verticale ou montée au sol. Ne branchez pas l’adaptateur secteur à une prise secteur orientée à l’horizontale et tournée vers le sol, comme une prise montée au plafond ou sous une table, car il risque de se débrancher sous l’effet de son poids. Panne de courant R La caméra ne fonctionne pas pendant les pannes de courant.

Configuration HNC800FR_(fr_fr)_0328_ver.002.pdf 17 2017/03/28 16:49:52Vue d’ensemble de la configuration Une fois la caméra connectée, vous devez procéder comme suit pour y accéder à partir de votre dispositif mobile. Les différentes procédures sont détaillées dans le présent chapitre. Utilisation de la caméra en mode autonome (pas d’intégration dans un Système de réseau privé) Intégration de la caméra avec un Système de réseau privé (enregistrement au niveau d’un hub KX-HNB600) 1 Téléchargement (page 19) Téléchargez l’application [Home Network] sur votre dispositif mo- bile. 2 Configuration de la caméra (pa- ge 20) Utilisez l’application [Home Net- work] pour configurer la caméra de manière à ce qu’elle se con- necte à votre routeur sans fil, puis enregistrez votre dispositif mobile au niveau de la caméra. 3 (En option) Enregistrement d’autres dispo- sitifs mobiles (page 24) Vous pouvez enregistrer un maxi- mum de 8 dispositifs supplémen- taires au niveau de la caméra. 1 Téléchargement (page 19) Téléchargez l’application [Home Network] sur votre dispositif mo- bile. 2 Configuration du hub Reportez-vous au Guide de confi- guration du système fourni avec le hub. 3 Enregistrement de la caméra au niveau du hub (pag e 26) Utilisez l’application [Home Net- work] pour enregistrer la caméra et la configurer pour la connexion à votre routeur sans fil.

Configuration HNC800FR_(fr_fr)_0328_ver.002.pdf 18 2017/03/28 16:49:52Téléchargement de l’application [Home Network] Les informations relatives au téléchargement sont disponibles sur le site Web indiqué ci-dessous. www.panasonic.net/pcc/support/tel/ homenetwork/ Utilisation de la plateforme de téléchargement d’applications de votre dispositif Utilisateurs d’iPhone/iPad Recherchez “Panasonic Home Network System”. Les utilisateurs d’iPad rechercheront dans la catégorie “iPhone uniquement”. Utilisateurs de dispositifs Android™ Recherchez “Panasonic Home Network System”. Dispositifs mobiles compatibles – iPhone 4 et les versions ultérieures, iPad (iOS 6.0 et versions ultérieures) – Smartphones et tablettes Android (Android 4.0 et versions ultérieures) Remarques : R Il est possible que l’application [Home Network] ne fonctionne pas correctement selon l’environnement de fonctionnement (modèle du dispositif mobile, périphériques connectés au dispositif mobile et applications installées sur le dispositif mobile, par exemple). R Les appareils Android suivants ne sont pas compatibles avec l’app lication [Home Network]. – Appareils Android non pris en charge par Google Play™ – Appareils Android ayant des caractéristiques matérielles limitées (le Bluetooth, le Wi-Fi

et le microphone doivent être pris en charge)

Configuration HNC800FR_(fr_fr)_0328_ver.002.pdf 19 2017/03/28 16:49:52Configuration de la caméra (configuration initiale) Vérifiez les éléments suivants avant de commencer. – Vérifiez que vous avez installé l’application [Home Network] sur votre dispositif mobile. – Vérifiez que la caméra est à portée du routeur sans fil – Vérifiez que votre dispositif mobile est connecté au routeur sans fil. – Vérifiez que votre dispositif mobile peut se connecter à Internet. – Veillez à connaître le nom de réseau (SSID) et le mot de passe attribués au routeur sans fil. Configuration initiale (pour utilisateurs iPhone et iPad) R N’effectuez pas cette procédure si vous souhaitez intégrer la ca- méra dans votre Système de réseau privé. Utilisez la procédu- re de la page 26. R Si votre dispositif mobile est déjà enregistré au niveau d’un hub et que vous souhaitez utiliser votre caméra en mode autonome, re- portez-vous à la section “Informa- tion pour les utilisateurs actuels du hub”, p age 23. 1 Branchez la caméra et attendez environ 1 minute que la LED de la caméra s’allume en vert. R Si la LED ne s’allume pas en vert, ou si vous avez rencontré des problèmes lors de l’exécution de cette procédure, réinitialisez la caméra (page 27) puis recommencez cette procédure. 2 Lancez l’application [Home Network]. R Si vous êtes invité à le faire, suivez les instructions à l’écran et sélectionnez la région/le pays ap proprié. 3 Appuyez sur [Caméra HD]. 4 Appuyez sur [Config. de la caméra HD].

Configuration HNC800FR_(fr_fr)_0328_ver.002.pdf 20 2017/03/28 16:49:525 Lorsque vous êtes invité à le faire, appuyez sur le bouton MSETUPN à l’arrière de la caméra puis appuyez sur [Suivant]. R Le voyant LED clignote en vert. 6 Modifiez temporairement le paramétrage Wi-Fi de votre dispositif mobile de manière à ce qu’il puisse se connecter directement à la caméra. R Ouvrez l’application [Réglages] de votre dispositif mobile, appuyez sur [Wi-Fi], sélectionnez “KX-HNC800_Panasonic”, sai sissez “00000000”, en guise de mot de passe, puis appuyez sur [Rejoindre]. R S’il y a plus de 1 élément appelé “KX-HNC800_Panasonic” répertorié, attendez environ 10 minutes et effectuez la procédure depuis le début. 7 Lancez de nouveau l’application [Home Network]. 8 Si nécessaire, saisissez le mot de passe requis pour la connexion au routeur sans fil, puis appuyez sur [Suivant]. R La caméra et le dispositif mobile s e connectent au routeur sans fil. R Si vous êtes invité à le faire, suivez les instructions à l’écran, connectez le dispositif mobile au routeur sans fil, lancez de nouveau l’application et appuyez sur [Ajouter cet appareil mobile]. R Si vous entrez un mot de passe incorrect, une erreur s’affiche. Répétez la procédure de configuration initiale depuis le début. 9 Lorsque vous êtes invité à le faire, appuyez sur le bouton MSETUPN à l’arrière de la caméra. R La caméra enregistre votre dispositif mobile. 10 Lors que vous êtes invité à le faire, définissez le mot de passe qui sera utilisé pour accéder à la caméra. 11 Lorsque vous êtes invité à le faire, saisissez le nom du dispositif mobile et appuyez sur [OK]. R Ce paramètre vous permet de modifier le nom attribué au dispositif. Il peut vous aider à identifier votre dispositif mobile lors de l’exécution de certaines opérations, telles que l’annulation de l’enregistrement. R Une liste des caméras enregistrées au niveau de l’application s’affiche lorsque la

Configuration HNC800FR_(fr_fr)_0328_ver.002.pdf 21 2017/03/28 16:49:52configuration initiale est terminée. Configuration initiale (pour les utilisateurs de dispositifs Android) R N’effectuez pas cette procédure si vous souhaitez intégrer la ca- méra dans votre Système de réseau privé. Utilisez la procédu- re de la page 26. R Si votre dispositif mobile est déjà enregistré au niveau d’un hub et que vous souhaitez utiliser votre caméra en mode autonome, re- portez-vous à la section “Informa- tion pour les utilisateurs actue

du hub”, page 23. 1 Branchez la caméra et attendez environ 1 minute que la LED de la caméra s’allume en vert. R Si la LED ne s’allume pas en vert, ou si vous avez rencontré des problèmes lors de l’exécution de cette procédure, réinitialisez la caméra (page 27) puis recommencez cette procédure. 2 Lancez l’application [Home Network]. R Si vous êtes invité à le faire, suivez les instructions à l’écran et sélectionnez la région/le pays ap proprié. 3 Appuyez sur [Caméra HD]. 4 Appuyez sur [Config. de la caméra HD].

Configuration HNC800FR_(fr_fr)_0328_ver.002.pdf 22 2017/03/28 16:49:525 Lorsque vous êtes invité à le faire, appuyez sur le bouton MSETUPN à l’arrière de la caméra. R Le voyant LED clignote en vert. R L’application modifie temporairement le paramétrage Wi-Fi de votre dispositif mobile de manière à ce qu’il puisse se connecter directement à la caméra. 6 Si nécessaire, saisissez le mot de passe requis pour la connexion au routeur sans fil, puis appuyez sur [Suivant]. R La caméra et le d ispositif mobile se connectent au routeur sans fil. R Si vous entrez un mot de passe incorrect, une erreur s’affiche. Répétez la procédure de configuration initiale depuis le début. 7 Lorsque vous êtes invité à le faire, appuyez sur le bouton MSETUPN à l’arrière de la caméra. R La caméra enregistre votre dispositif mobile. 8 Lorsque vous êtes invité à le faire, définissez le mot de passe qui sera utilisé pour accéde r à la caméra. 9 Lorsque vous êtes invité à le faire, saisissez le nom du dispositif mobile et appuyez sur [OK]. R Ce paramètre vous permet de modifier le nom attribué au dispositif. Il peut vous aider à identifier votre dispositif mobile lors de l’exécution de certaines opérations, telles que l’annulation de l’enregistrement. R Une liste des caméras enregistrées au niveau de l’application s’affiche lorsque la configuration initiale est terminée. Information pour les utilisateurs actuels du hub Si votre dispositif mobile est déjà enregistré au niveau d’un hub et que vous souhaitez utiliser la caméra en mode autonome (donc si vous ne souhaitez pas l’intégrer dans votre Système de réseau privé Panasonic), procédez comme suit. 1 Branchez la caméra et attendez environ 1 minute que la LED de la caméra s’allume en vert. R Si la LED ne s’allume pas en vert, ou si vous avez rencontré des problèmes lors de l’exécution de cette procédure, réinitialisez la caméra (page 27) puis recommencez cette procédure.

Configuration HNC800FR_(fr_fr)_0328_ver.002.pdf 23 2017/03/28 16:49:532 Lancez l’application [Home Network]. 3 Au niveau de l’écran d’accueil de l’application [Home Network], appuyez sur [Paramètres]. 4 Appuyez sur [Enregistrement de l’appareil] ® [Enregistrement] ® [Caméra HD] ® [Méthode 2].

Utilisateurs d’iPhone/iPad Poursuivez à partir de l’étape 4 de la procédure de configuration initiale à la page 20. Utilisateurs de dispositifs Android Poursuivez à partir de l’étape 4 de la pro cédure de configuration initiale à la page 22. Enregistrement d’autres appareils mobiles sur la caméra N’effectuez pas cette procédure si la caméra est intégrée dans votre Système de réseau privé. Utilisez la procédure présentée dans le Guide de configuration du système fourni avec votre hub et enregistrez le dis- positif mobile supplémentaire au ni- veau de votre hub. Une fois la caméra configurée, vous pouvez ajouter de nouveaux dispositifs mobiles. Vous pouvez enregistrer un maximum de 8 appareils mobiles sur une caméra hub. Chaque dispositif mobile peut être enregistré sur un maximum de 32 caméras. Vérifiez les éléments suivants avant de commencer. – Assurez-vous d’avoir effectué la procédure de configuration initiale. – Vérifiez que votre dispositif mobile peut se connecter à Internet. – Vérifiez que le routeur sans fil et la caméra sont sous tension – Vérifiez que le dispositif mobile et la caméra sont connectés au même routeur sans fil 1 À l’aide du dispositif mobile que vous souhaitez enregistrer,

Configuration HNC800FR_(fr_fr)_0328_ver.002.pdf 24 2017/03/28 16:49:53téléchargez et lancez l’application [Home Network]. R Si vous êtes invité à le faire, suivez les instructions à l’écran et sélectionnez la région/le pays approprié. 2 Appuyez sur [Caméra HD]. 3 Appuyez sur [Ajouter cet appareil mobile]. 4 Lorsque vous êtes invité à le faire, appuyez sur le bouton MSETUPN à l’arrière de la caméra. R La caméra enregistre votre dispositif mobile. 5 Lorsque vous êtes invité à le faire, sa isissez le mot de passe requis pour accéder à la caméra. R Ce mot de passe a été défini au cours de la configuration initiale. 6 Lorsque vous êtes invité à le faire, saisissez le nom du dispositif mobile et appuyez sur [OK]. R Ce paramètre vous permet de modifier le nom attribué au dispositif. Il peut vous aider à identifier votre dispositif mobile lors de l’exécution de certaines opérations, telles que l’annulatio n de l’enregistrement. R Une liste des caméras enregistrées au niveau de l’application s’affiche lorsque l’enregistrement est terminé.

Configuration HNC800FR_(fr_fr)_0328_ver.002.pdf 25 2017/03/28 16:49:53Enregistrement de la caméra au niveau du hub N’effectuez pas cette procédure si vous utilisez la caméra en mode au- tonome (c-à-d. si vous n’avez pas de hub KX-HNB600). Utilisez la pro- cédure de configuration initiale (pa- ge 20). Si vous souhaitez intégrer votre caméra HD dans un Système de réseau privé Panasonic, vous devez enregistrer la caméra sur le hub. Enregistrement de la caméra Vérifiez les éléments suivants avant de commencer. – Vérifiez que vous pouvez utiliser votre dispositif mobile pour accéder au hub – Vérifiez que le microprogramme du hub est à jour et que vous utilisez la dernière version de l’application [Home Network]. Pour plus d’informations, reportez-vous au Guide de configuration du système fourni avec le hub et au Guide de l’utilisateur (page 33

1 Branchez la caméra et attendez environ 1 minute que la LED de la caméra s’allume en vert. R Si la LED ne s’allume pas en vert, ou si vous avez rencontré des problèmes lors de l’exécution de cette procédure, réinitialisez la caméra (page 27) puis recommencez cette procédure. 2 Lancez l’application [Home Network]. 3 Au niveau de l’écran d’accueil de l’application [Home Network], appuyez sur [Paramètres]. 4 Appuyez sur [Enregistrement de l’appareil] ® [Enregistrement] ® [Caméra HD] ® [Méthode 1]. 5 Lorsque vous êtes invité à le faire, appuyez sur le bouton MSETUPN à l’arrière de la caméra. R La caméra enregistre votre dispositif mobile. R L’écran d’accueil de l’application s’affiche une fois l’enregistrement terminé. 6 Suivez les instructions qui s’affichent à l’écran. Lorsque vous êtes invité à le faire, définissez le mot de pa sse qui sera utilisé pour accéder à la caméra.

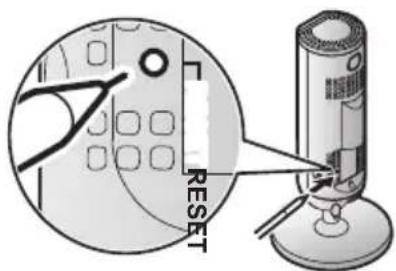

Configuration HNC800FR_(fr_fr)_0328_ver.002.pdf 26 2017/03/28 16:49:53Réinitialisation de la caméra Suivez cette procédure en cas de problème pendant la configuration de la caméra. 1 Branchez la caméra. 2 À l’aide d’un objet à pointe fine, appuyez sur le bouton de réinitialisation (MRESETN) situé à l’arrière de la caméra et maintenez-le enfoncé pendant environ 10 secondes puis relâchez-le dès que la caméra émet un bip sonore. RESETRESET R Les réglages de la caméra sont réinitialisés. 3 Attendez que le voyant LED de la caméra brille en vert. Remarques : R Après avoir réinitialisé la caméra, vous ne pouvez plus l’utiliser avant qu’elle ne soit configurée. Reportez-vous à la page correspondante de cette section pour configurer la caméra.

Configuration HNC800FR_(fr_fr)_0328_ver.002.pdf 27 2017/03/28 16:49:53Informations relatives à la communication sans fil La caméra utilise la technologie sans fil pour communiquer avec le routeur sans fil. Reportez-vous aux informations suivantes lorsque vous décidez de l’emplacement d’installation de la caméra. R N’utilisez pas la caméra dans les zones ou aux emplacements suivants, car ils risquent de provoquer un dysfonctionnement ou des interférences avec la communication radio

– À l’intérieur, dans des lieux avec certains types d’équipements de communication radio ou mobile – À proximité de fours à micro-ondes ou de dispositifs Bluetooth – À l’intérieur, là où des dispositifs antivol ou des dispositifs fonctionnant à une fréquence de 2,4 GHz, tels que des systèmes pour points de vente, sont utilisés R Ne placez pas la caméra dans des lieux où les objets ou matériaux suivants se trouvent entre la caméra et le routeur sans fil. Ces objets et matériaux peuvent interférer avec la communication sans fil ou ralentir la transmission sans fil. – Volets ou portes métalliques – Murs isolés avec des feuilles d’aluminium – Murs en béton, en pierre, en brique ou en étain – Plusieurs murs – Étagères en acier – Verre ignifuge

Annexe HNC800FR_(fr_fr)_0328_ver.002.pdf 28 2017/03/28 16:49:53Informations relatives aux fonctionnalités du détecteur La caméra dispose de 3 fonctionnalités de détection : un détecteur visuel pour détecter le mouvement, un détecteur de température et un détecteur de son. Veuillez lire les informations suivantes au sujet de chaque détecteur avant de décider de l’emplacement d’installation de la caméra. Remarques : R Les fonctionnalités de détection de la caméra ne sont pas conçues pour les situations nécessitant une fiabilité élevée. Nous vous déconseillons d’utiliser les fonctionnalités de détection dans de telles situations. R La société Panasonic ne peut être tenue responsable des blessures ou des dommages causés par l’utilisation des fonctionnalités de détection de la caméra. Détection du mouvement à l’aide de la lumière visible La caméra peut détecter le mouvement en se basant sur les changements de luminosité des zones visibles pour la caméra.

Plage de détection verticale : environ 67° Remarques : R Il est possible que des mouvements soient détectés de manière incorrecte lorsque les couleurs du sujet en déplacement et du fond sont similaires. R Il est possible que des mouvements soient détectés de manière incorrecte en cas de changements soudains au niveau de la luminosité globale (lorsque des lumières sont allumées, par exemple). R La détection est plus difficile lorsque l’image est foncée. R Vous pouvez régler la sensibilité de la fonction de détection de la caméra et définir quelles zones de l’image de la caméra doivent être surveillées et faire l’objet d’une détection de mouvement. Pour plus

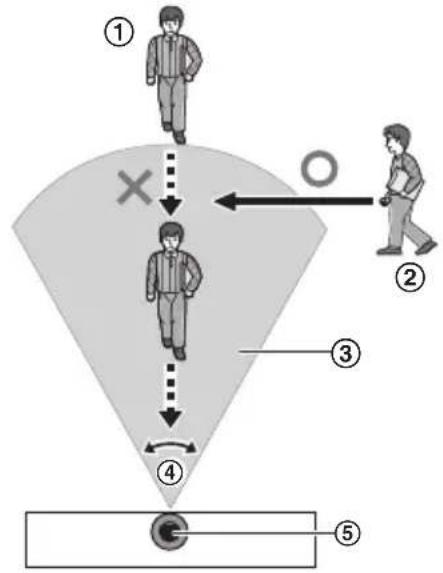

Annexe HNC800FR_(fr_fr)_0328_ver.002.pdf 29 2017/03/28 16:49:53d’informations, reportez-vous au Guide de l’utilisateur (page 33). Sens du mouvement Il est plus facile de détecter les objets qui se déplacent latéralement devant la caméra que les objets qui se déplacent en direction de la caméra.

Il est difficile de détecter les mouvements en direction de la caméra. Il est facile de détecter les mouvements latéraux devant la caméra. Plage de détection Plage de détection horizontale : environ 121° Caméra Détecteur de température Le détecteur se déclenche en cas de dépassement de la plage de températures définie. Remarques : R Il est possible que le détecteur de température ne détecte pas la température avec précision si la caméra est exposée aux flux d’air chaud ou froid de systèmes de chauffage/de refroidissement. R Vous pouvez ajuster le réglage de la température du détecteur de température. Pour plus d’informa tions, reportez-vous au Guide de l’utilisateur (page 33). Détecteur de son Le détecteur se déclenche en cas de dépassement du niveau audio défini. Remarques : R Il est possible que le détecteur de son ne fonctionne pas de la manière souhaitée lorsque la caméra est installée dans des environnements bruyants. R Vous pouvez ajuster le réglage du niveau audio du détecteur de son. Pour plus d’informations, reportez-vous au Guide de l’utilisateur (page 33).

Annexe HNC800FR_(fr_fr)_0328_ver.002.pdf 30 2017/03/28 16:49:53Informations relatives au mode de vision nocturne La caméra dispose de toute une série de voyants LED infrarouges qui s’allument automatiquement en cas de faible éclairage, ce qui permet aux images de la caméra d’être lisibles, même lorsque les conditions ambiantes sont sombres. Remarques : R Lorsque le mode de vision nocturne est actif, les couleurs des images de la caméra peuvent différer de la normale. R Lorsqu e le mode de vision nocturne est actif, les voyants LED infrarouges qui entourent l’objectif de la caméra s’allument dans une couleur rouge pâle visible dans le noir. R Si la caméra est installée devant une fenêtre et est orientée en direction de la fenêtre, il est possible que les images soient de mauvaise qualité lorsque le mode de vision nocturne est actif. Montage mural Fixez deux vis (non fournies) dans le mur puis montez l’appareil comme illustré.

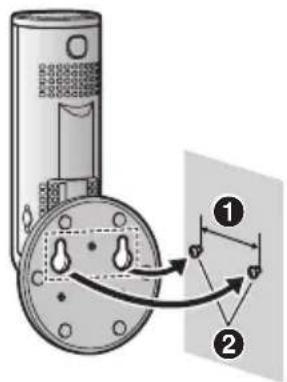

31 mm Vis Remarques : R Assurez-vous que le mur et la méthode de fixation sont suffisamment solides pour supporter le poids de l’unité. Réglage de l’angle Réglez l’angle souhaité. Remarques : R Lors du réglage de l’angle, veillez à ce que l’appareil ne bascule pas.

Annexe HNC800FR_(fr_fr)_0328_ver.002.pdf 31 2017/03/28 16:49:53Retrait du support 1 Tenez la caméra à l’envers et réglez l’angle du support comme illustré. 2 Insérez un objet non métallique fin dans la fente située dans le bas du corps de la caméra, puis retirez le support en faisant pivoter sa base comme illustré. Fixation du support Insérez un objet non métallique fin dans la fente située dans le bas du corps de la caméra, puis fixez le support en faisant pivoter sa base comme illustré.

Annexe HNC800FR_(fr_fr)_0328_ver.002.pdf 32 2017/03/28 16:49:53Accès au Guide de l’utilisateur Le Guide de l’utilisateur regroupe des documents en ligne qui vous aident à profiter pleinement de l’application [Home Network]. 1 iPhone/iPad Appuyez sur au niveau de l’écran d’accueil de l’application. Dispositifs Android Appuyez sur ou appuyez sur le bouton de menu du dispositif mobile au niveau de l’écran d’accueil de l’application. 2 Appuyez sur [Guide de l’utilisateur]. Remarques : R Les versions 8 et antérieures de l’application Microsoft

ne sont pas prises en charge. R Les versions Android 4.1 et plus récentes sont recommandées. Accès direct Vous pouvez également accéder au Guide de l’utilisateur à partir de la page Web indiquée ci-dessous. Si vous utilisez la caméra en mode autonome www.panasonic.net/pcc/support/tel/ homenetwork/hdcamera Si vous intégrez la caméra dans votre Système de réseau privé www.panasonic.net/pcc/support/tel/ homenetwork/manual/

ille : 2,3 W Maximum : 3,8 W R Conditions de fonctionnement 0 °C – 40 °C 20 % – 80 % d’humidité relative de l’air (sec) R Détecteur d’image CMOS, 2,0 mégapixels R Éclairement minimal requis

0 lx R Distance focale Fixe (0,2 m – infini) R Champ de vision angulaire Horizontal : environ 121° Vertical : environ 67° R Méthode de détection de mouvement Détecteur visuel R Angles de montage réglables

Vertical : vers l’avant - vers le bas, environ 130° R Dimensions (avec support) (hauteur x largeur x profondeur) Environ 142 mm ´ 68 mm ´ 68 mm R Masse (poids) (avec support) Environ 210 g *1 Utilisation de la Wi-Fi dans la plage de 5,150 GHz – 5,350 GHz à l’e xtérieur est restreinte. *2 Les voyants LED infrarouges qui entourent l’objectif de la caméra s’allument en cas de faible éclairage. *3 Réglable lors du montage. Limites d’utilisation des communications à 5 GHz R Les règlementations européennes limitent les fréquences de la bande de 5 GHz (IEEE 802.11a/n) disponibles pour une utilisation en extérieur. R 5,180 GHz – 5,240 GHz (canaux 36–48) et 5,260 GHz – 5,320 GHz (canaux 52–64) ne sont autorisés que pour l’intérieur.

Annexe HNC800FR_(fr_fr)_0328_ver.002.pdf 34 2017/03/28 16:49:53R Si votre routeur sans fil détecte des ondes radar, il est possible qu’il change de canal automatiquement et utilise des fréquences qui sont restreintes pour une utilisation en extérieur (5,180 GHz – 5,240 GHz (canaux 36–48) et 5,260 GHz – 5,320 GHz (canaux 52–64)). R Si des fréquences de la plage de 5,260 GHz – 5,320 GHz (canaux 52–64) ou de la plage 5,500 GHz – 5,700 GHz (canaux 100–140) sont utilisées, les limites suivantes s’appliquent conformément aux règlementations. – Avant que la communication ne démarre sur chaque canal, le routeur sans fil scanne pour détecter des ondes radar pendant 1 minute. Pendant ce temps là, le routeur sans fil ne communiquera pas. – Si le routeur sans fil détecte des ondes radar pendant la communication, le routeur sans fil change automatiquement de canal et il est possible que la communication soit interrompue. Notification relative aux logiciels à code source libre R Une partie du produit utilise des logiciels à code source conformément aux conditions pertinentes de la licence GPL et/ou LGPL de la Free Software Foundation ou à d’autres conditions. Veuillez lire l’ensemble des informations relatives à la licence et des notifications de droits d’auteur concernant les logiciels à code source libre utilisés par ce produit . Ces informations sont disponibles sur le site Web suivant : www.panasonic.net/pcc/support/tel/ homenetwork/ Au moins trois (3) ans après la livraison du produit, Panasonic Corporation fournira à tous les tiers qui nous contactent via les coordonnées ci-dessous une copie complète du code source correspondant, pouvant être lue par une machine, ainsi que les notifications de droits d’auteur couvertes par les licences GPL et LGPL, en échange d’une somme qui ne pourra dépasser les frais de distribution physique du code source. Veuillez noter que les logiciels proposés dans le cadre

Annexe HNC800FR_(fr_fr)_0328_ver.002.pdf 35 2017/03/28 16:49:53des licences GPL et LGPL ne sont pas sous garantie. www.panasonic.net/pcc/support/tel/ homenetwork/ Informations relatives au logiciel R Le contrat de licence utilisateur final de l’application Home Network est disponible sur la page Web suivante : www.panasonic.net/pcc/support/tel/ homenetwork/

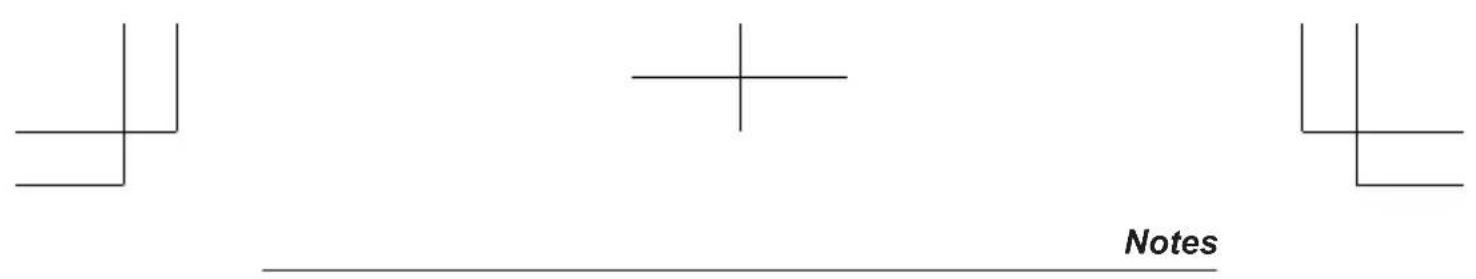

Annexe HNC800FR_(fr_fr)_0328_ver.002.pdf 36 2017/03/28 16:49:5337 Notes HNC800FR_(fr_fr)_0328_ver.002.pdf 37 2017/03/28 16:49:53Références à nous communiquer lors de tout contact Il est recommandé de garder ces informations à portée de main lors de toute demande de réparation sous garantie. Nº de série Date d’achat (à l’arrière de l’appareil) Nom et adresse du vendeur Joignez votre ticket de caisse ici. © Panasonic Corporation 2017
