BEDIENUNGSANLEITUNG SCHT1000 PANASONIC

Vor Benutzung dieses Produkts müssen Installation und Anschlüsse gemäß der Installationsanleitung durchgeführt werden.

Von diesem Gerät unterstützter Regionalcode

Regionalcodes werden DVD-Playern und Software entsprechend ihrem Verkaufsgebiet zugewiesen.

• Der Regionalcode dieses Gerätes ist "2".
• Das Gerät spielt DVDs ab, die mit den Markierungen "2" oder "ALL" versehen sind.

Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen, Inbetriebnehmen oder Einstellen dieses Gerätes vollständig durch. Diese Anleitung bitte aufbewahren.

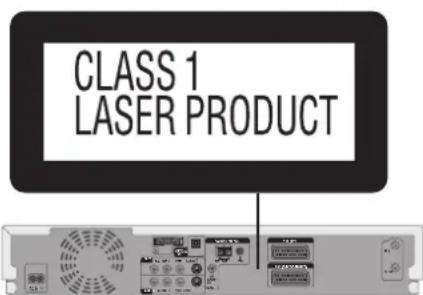

DIESES PRODUKT ERZEUGT LASERSTRAHLUNG. DURCHFÜHRUNG ANDERER VORGÄNGE ALS DER HIER ANGEGEBENEN KANN ZU GEFÄHRLICHER STRAHLUNG FÜHREN.

REPARATUREN DÜRFEN NUR VON QUALIFIZIERTEM FACHPERSONAL DURCHGEFÜHRT WERDEN.

WARNUNG:

ZUR REDUZIERUNG DER GEFAHR VON BRAND, ELEKTRISCHEM SCHLAG UND BESCHÄDIGUNG IST DIESES GERÄT SÖRGFÄLTIG VOR NÄSSE, FEUCHTIGKEIT, SPRITZ- UND TROPFWASSER ZU SCHÜTZEN; STELLEN SIE KEINE FLÜSSIGKEITEN ENTHALTENDEN BEHÄLTER, Z.B. BLUMENVASEN, AUF DAS GERÄT.

WARNUNG!

• UM AUSREICHENDE BELÜFTUNG ZU GEWÄHRLEISTEN, DARF DIESES GERÄT NICHT IN EINEM BÜCHERREGAL, EINBAUSCHRANK ODER EINEM SONSTIGEN ENGEN RAUM INSTALLIERT ODER AUFGESTELLT WERDEN. SORGEN SIE DAFÜR, DASS DER BELÜFTUNGSZUSTAND NICHT DURCH VORHÄNGE ODER ANDERE MATERIALIEN BEHINDERT WIRD, UM STROMSCHLAG- ODER FEUERGEFAHR DURCH ÜBERHITZUNG ZU VERMEIDEN.
• ACHTEN SIE DARAUF, DIE ENTLÜFTUNGSSCHLITZE DES GERÄTES NICHT DURCH GEGENSTÄNDE AUS PAPIER ODER STOFF ZU BLOCKIEREN, Z.B. ZEITUNGEN, TISCHDECKEN UND VORHÄNGE.
• STELLEN SIE KEINE QUELLEN OFFENER FLAMMEN, Z.B. BRENNENDE KERZEN, AUF DAS GERÄT.
• BEACHTEN SIE BEI DER ENTSORGUNG VERBRAUCHTER BATTERIEN DIE EINSCHLÄGIGEN UMWELTSCHUTZBESTIMMUNGEN.

DIESES GERÄT IST FÜR DEN BETRIEB IN LÄNDERN MIT GEMÄSSIGTEM KLIMA BESTIMMT.

Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die von einem in der Nähe verwendeten Handy verursacht werden. Falls eine solche Störbeeinflussung festgestellt wird, sollte das Handy in größerer Entfernung von diesem Gerät betrieben werden.

Das Gerät sollte in der Nähe der Netzsteckdose so aufgestellt werden, dass im Störungsfall jederzeit ein unbehinderter Zugang zum Netzstecker gewährleistet ist.

(Im Inneren des Gerätes)

Sicherheitsmaßnahmen

Aufstellung

Stellen Sie das Gerät auf einer ebenen Oberfläche so auf, dass es von direkter Sonneneinstrahlung, hohen Temperaturen, hoher Luftfeuchtigkeit und starken Erschütterungen ferngehalten wird. Diese Gegebenheiten können das Gehäuse und andere Bauteile beschädigen, wodurch die Lebensdauer des Geräts verkürzt wird. Keine schweren Gegenstände auf das Gerät stellen.

Spannung

Keine Stromquellen mit Hochspannung verwenden. Dies kann das Gerät überlasten und einen Brand verursachen. Keine Gleichstromquelle verwenden. Die Stromquelle sorgfältig prüfen, wenn Sie das Gerät auf einem Schiff oder an anderen Orten die Gleichstrom verwenden, aufstellen.

Netzkabelschutz

Sicherstellen, dass das Netzkabel korrekt angeschlossen ist und nicht beschädigt ist. Schlechte Anschlüsse und Beschädigungen des Kabels können einen Brand oder einen Stromschlag verursachen. Ziehen Sie nicht am Kabel, verbiegen Sie es nicht und stellen Sie keine schweren Gegenstände darauf. Fassen Sie beim Abziehen des Kabels den Stecker immer fest an. Durch Ziehen am Netzkabel könnten Sie einen Stromschlag erleiden. Fassen Sie den Stecker nicht mit nassen Händen an. Dies kann einen Stromschlag verursachen.

Fremdgegenstände

Lassen Sie keine Metallgegenstände in das Gerät fallen. Dies kann einen Stromschlag oder eine Fehlfunktionen verursachen. Verschütten Sie keine Flüssigkeiten in das Gerät. Dies kann einen Stromschlag oder eine Fehlfunktionen verursachen. Wenn dies geschieht, trennen Sie das Gerät sofort von der Stromversorgung und wenden Sie sich an Ihren Fachhändler. Versprühen Sie keine Insektizide auf oder in das Gerät. Diese enthalten entzündliche Gase, die einen Brand auslösen können, wenn sie in das Gerät gesprüht werden.

Wartung

Versuchen Sie nicht, das Gerät selbst zu reparieren. Wenn der Ton ausfällt, die Anzeigen nicht leuchten, Rauch auftritt oder ein anderes Problem auftritt, das in dieser Bedienungsanleitung nicht beschrieben wird, trennen Sie das Netzkabel ab und wenden Sie sich an Ihren Fachhändler oder an eine autorisierte Kundendienststelle. Falls das Gerät von unqualifiziertem Personal repariert, auseinandergenommen oder wieder zusammengebaut wird, kann es zu einem Stromschlag oder zu Beschädigungen des Geräts kommen.

Wenn Sie das Gerät lange Zeit nicht verwenden, ziehen Sie den Netzstecker ab, um die Lebensdauer des Geräts zu verlängern.

EINLEITUNG	Sicherheitsmaßnahmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	Nur-Wiedergabe-Discs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
	Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Dile Fernbedienung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Merkmale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Anordnung der Bedienungselemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Fernbedienung und Subwoofer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Hauptgerät und Display. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Disc-Information. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F ü r Aufnahme und Wiedergabe verwendbare Discs. . . 8	Disctypen f ü r den Typ des angeschlossenen Fernsehgeräts. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SCHRITT 1 Fernsehsender-Abstimmung. 10 Preset Download (Setup mit Q Link-Funktionen). 10 Auto-Setup (Setup ohne Q Link-Funktionen). 11 SCHRITT 2 An Fernsehgerät angepasster Set Up. 12 Wahl des TV-Bildschirmtyps. 12 Fernseherbedienung. 13

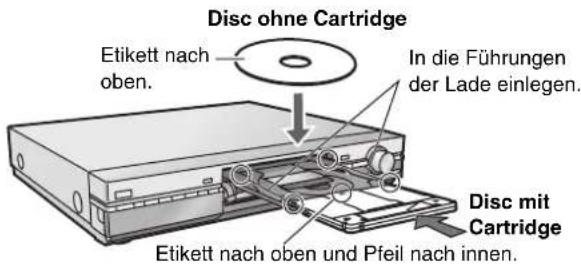

AUFNAHME	Aufnehmen von Fernsehprogrammen. 14 Einlegen von Discs. 14 Aufnahmemodi und ungef ä hre Aufnahmezeiten in Stunden. 15 Aufnehmen mit höchster Bildqualität innerhalb der eingestellten Zeitspanne—Flexible Recording. 15 Fernsehen während der Aufnahme. 15 Angabe der Aufnahme-Stoppzeit. 15 Sofortaufnahme des gegenwärtig empfangenen Fernsehprogramms (Direct TV Recording). 15 Timeraufnahme. 16 Verwendung der SHOWVIEW-Nummer f ü r Timeraufnahmen. 16 Manuelle Programmierung von Timeraufnahmen. 17	Überprüfen von Programmen. 18 Ändern oder Löschen von Programmen. 18 Wiedergabe w ä hrend der Aufnahme. 19 Wiedergabe ab dem Programmanfang w ä hrend der Aufnahme—Chasing Play. 19 Gleichzeitige Aufnahme und Wiedergabe. 19 Überprüfen der aufgenommenen Szenen w ä hrend der Aufnahme—Time Slip. 19 Aufnahme von externen Ger ä ten. 20 Mit externen Ger ä ten gekoppelte Timeraufnahme (EXT. LINK). 20
WIEDERGABE	Wiedergeben von Discs. 21 Bedienungsvorgänge w ä hrend der Wiedergabe. 21 Verwendung von Direct Navigator. 22 Wenn ein Men ü auf dem Fernsehger ä t erscheint. 22 Starten der Wiedergabe ab einer ausgew ä lten Einheit. 23 Positionsspeicher. 23	Umschalten des Tons. 23 Wahl der zu überspringenden Zeitspanne—Time Slip. 24 Quick View. 24 Vorw ä rtssprung um 30 Sekunden—Manual Skip. 24 Men ü gesteuerte Wiedergabe von MP3-Discs. 25
BILDSCHIRM- ANZEIGEN	Verwendung von DISPLAY-Men ü s. 26 Allgemeine Bedienungsverfahren. 26 Disc-Men ü. 26 Play-Men ü. 27 Video-Men ü. 27 Audio-Men ü. 27	Bildschirmanzeigen. 28 Ändern der angezeigten Information. 28 Anzeigebeispiele. 28 Verwendung des FUNCTIONS-Fensters. 29
BEARBEITUNG	Text eingeben. 30 Erstellen und Wiedergeben von Playlisten. 31 Erstellen einer Playliste. 31 Wiedergeben von Playlisten. 31 Wiedergeben von Szenen und Bearbeiten von Playlisten. 32 Szenen abspielen. 32 PL kopieren. 32 PL l ö schen. 32 Titel eingeben. 32 Eigenschaft. 32 Edit (Bearbeiten). 33	Bearbeiten von Programmen. 34 Löschen. 34 Titel eingeben. 34 Eigenschaften. 34 Schutz. 34 Teile l ö schen. 35 Teilen. 35 DISC INFORMATION. 36 Titel eingeben. 36 Schreibschutz. 36 Löschen aller Programms. 36 Formatieren. 37 Finalisierung. 37
RADIO & TON	Das Radio. 38 Manuelle Abstimmung. 38 Sendervorprogrammierung. 38 RDS-Sendungen. 39 Anschluss einer UKW-AuBenantenne. 39 Praktische Funktionen. 39 Stummschaltung. 39 Verwendung eines Kopfhörers. 39	Ton. 40 Dolby Digital und DTS. 40 Dolby Pro Logic II. 40 Sound Field Control (Klangfeldsteuerung). 40 Center-Fokus. 40 Virtual Rear Surround. 41 Multi Rear Surround. 41 Seat Position (Sitzposition). 41 Einstellen der Bässe. 41 Lautsprecher-Pegeleinstellungen. 41
EINSTELLUNGEN	Ändern der Ger ä teeinstellungen. 42 Übersicht der Einstellungen. 42 Allgemeine Bedienungsverfahren. 44 Sendertabelle. 44 Ändern des Fernbedienungscodes. 46	Power Save (Stromspareinstellung). 46 Uhreinstellungen. 47 Ändern der Verzögerungszeit (Lautsprecher). 48 TV System (Fernsehsystem). 48
INFO	Optionale Anschlüsse. 49 Anschluss anderer Audioger ä te. 49 Anschluss anderer Videoger ä te. 49 Anschluss eines Satelliten- oder Digitalreceivers. 50 Anschluss eines Decoders. 50 Eingabe digitaler Audiosignale ü ber den optischen Eingang. 51 Fehlermeldungen. 52 Fehlersuchanleitung. 53	Kindersicherung. 55 Glossar. 56 Technische Daten. 58 Handhabung von Discs. 59 Pflege. 59 Index. 59

Sehr geehrter Kunde

Wir möchten Ihnen für den Kauf dieses Produkts danken. Für optimale Leistung und Sicherheit lesen Sie bitte diese Bedienungsanleitung aufmerksam durch.

Zubehör

Überprüfen Sie, ob die folgenden Teile mitgeliefert sind.

□ 1 Fernbedienung (EUR7624KR0)

□ 2 Batterien für Fernbedienung

2 Netzkabel

□ 1 Videokabel

□ 1 75 Ω Koaxialkabel

□ 1 Systemkabel (4 m)

□ 1 MW-Rahmenantenne

□ 1 UKW-Wurfantenne

3 Lautsprecherkabel 1×4-m-Kabel 2×10-m-Kabel

1 DVD-RAM-Disc

□ 1 Blatt mit Lautsprecherkabelaufklebern

8 Schrauben für Frontlautsprecher 4 große Schrauben 4 kleine Schrauben

Hinweis

Das mitgelieferte Netzkabel ist nur für den Einsatz mit diesem Gerät vorgesehen. Verwenden Sie es nicht mit anderen Geräten.

System SC-HT1000
Hauptgerät SA-HT1000
Frontlautsprecher SB-PF1000
Centerlautsprecher SB-PC1000
Surroundlautsprecher SB-PS1000
Aktiver Subwoofer SB-WA340

Die in dieser Anleitung beschriebenen Bedienungsvorgänge gelten hauptsächlich für die Fernbedienung, aber gleichnamige Bedienungselemente am Hauptgerät haben die gleiche Funktion.

Die Fernbedienung

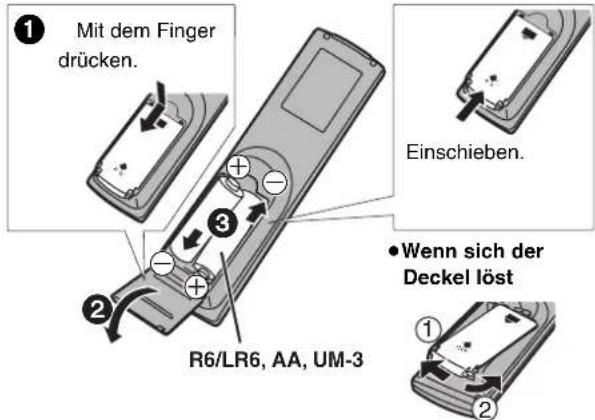

Batterien

Öffnen des Batteriefachdeckels.

Schließen des Batteriefachdeckels.

① Mit dem Finger drücken. Einschieben. ② ③ R6/LR6, AA, UM-3 ●Wenn sich der Deckel löst ① ②

Legen Sie die Batterien so ein, dass die Pole (+ und −) mit denen der Fernbedienung übereinstimmen.
- Keine Akkus verwenden.
- Verbrauchte Batterien sachgerecht entsorgen.

Unterlassen Sie:

• Gleichzeitige Verwendung von alten und neuen Batterien.
• Gleichzeitige Verwendung unterschiedlicher Batterietypen.
• Aussetzung zu Wärme oder offenen Flammen.
  •Zerlegen oder Kurzschließen.
• Laden von Alkali- oder Manganbatterien.
• Verwendung von Batterien, deren Mantel sich teilweise abgelöst hat.

Unsachgemäße Handhabung von Batterien kann zu Auslaufen von Elektrolyt führen, was eine Beschädigung von Gegenständen durch Kontakt mit der Flüssigkeit sowie Brand zur Folge haben kann.

Nehmen Sie die Batterien heraus, wenn die Fernbedienung längere Zeit nicht benutzt werden soll. Lagern Sie die Batterien an einem kühlen, dunklen Ort.

Hinweis

Falls sich das Gerät oder das Fernsehgerät nach dem Auswechseln der Batterien nicht mit der Fernbedienung steuern lässt, geben Sie bitte die Codes neu ein (Fernsehgerät → Seite 13, Hauptgerät → Seite 46).

Gebrauch

Richten Sie die Fernbedienung unter Vermeidung von Hindernissen aus maximal 7 m Entfernung direkt von vorne auf den Sensor am Gerät.

Dieses Recordable DVD Heimkino-System ermöglicht Ihnen die Wiedergabe hochwertiger Video- und Audioaufnahmen und bietet Ihnen ein komplettes Heimunterhaltungspaket.

■ Verschiedene Disctypen können abgespielt werden

Neben DVD-Video kann dieses Gerät u.a. auch Mehrkanal-DVD-Audio, Audio-CDs und Video-CDs abspielen. Sie können auch auf CD-R- und CD-RW-Discs aufgenommene MP3-Dateien wiedergeben.

■ Bearbeiten Ihrer Aufnahme RAM

- Sie können Programme unterteilen (→Seite 35).

- Mit Hilfe von Playlisten (→Seite 31) können Sie Ihre bevorzugten Szenen auswählen und in jeder gewünschten Reihenfolge umordnen.

■ Wiedergabe von Fernsehprogrammen in Surroundklang

• Mit Dolby Pro Logic II können Sie aufgezeichnete oder gesendete Fernsehprogramme in Surroundklang wiedergeben.
• Durch den Anschluss eines Optokabels können Sie auch gesendeten Mehrkanal-Digitalton wiedergeben.

■ Außergewöhnliche Ton- und Bildqualität bei der Aufnahme

• Da der Ton mit Dolby Digital-Stereo aufgezeichnet wird, kommen Sie in den Genuss hochwertiger Tonaufnahmen. Bei der Aufnahme im XP-Modus können Sie außerdem LPCM (2-Kanal) verwenden, um Tonaufnahmen von noch höherer Qualität zu erzielen.
• Das für die Aufzeichnung verwendete Kompressionssystem "Hybrid VBR" ermöglicht hochwertige Aufnahmen.

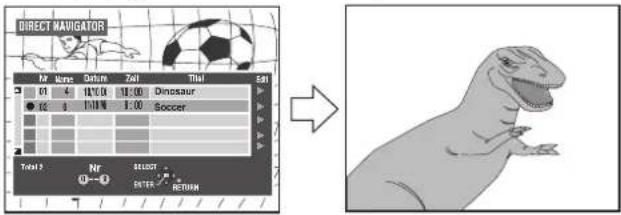

■ Schneller Zugriff auf gewünschte Programme (→Seite 22) RAM DVD-R

Verwenden Sie den Direct Navigator, um ein aufgenommenes Programm zu suchen und die Wiedergabe zu starten.

■ Erzeugen Sie eigene DVD-Video-Discs

Durch Finalisieren einer von Ihnen bespielten DVD-R können Sie eine persönliche DVD-Video-Disc erzeugen, die den DVD-Video-Standards entspricht.

■ Maximal 12 Stunden auf DVD-RAM

• Wenn Sie eine doppelseitige 9,4-GB-DVD-RAM verwenden, steht Ihnen eine maximale Aufnahmezeit von 12 Stunden (6 Stunden kontinuierlich) zur Verfügung.
• Sie können auch den FR-Modus (Flexible Recording) verwenden, um den auf der Disc verfügbaren Speicherplatz effizient für Aufnahmen auszunutzen.

■ Quick View (→Seite 24) RAM

Sie können die Wiedergabegeschwindigkeit erhöhen, um den Inhalt einer Disc schneller zu überprüfen. Bild und Ton werden dann schneller abgespielt.

Das FUNCTIONS-Fenster zeigt Ihnen nahezu alle verfügbaren Funktionen (→Seite 29)

Das FUNCTIONS-Fenster enthält die meisten der Merkmale und Funktionen, die in der Regel am häufigsten benutzt werden. Wählen Sie einfach das Symbol für die auszuführende Operation aus.

■ Betrachten eines Programms während der Aufnahme (→Seite 19) RAM

Chasing Play

Sie können ein Programm ab dem Anfang betrachten, während Sie es noch aufnehmen.

Gleichzeitige Aufnahme und Wiedergabe

Sie können ein vorher aufgenommenes Programm während der Aufnahme wiedergeben.

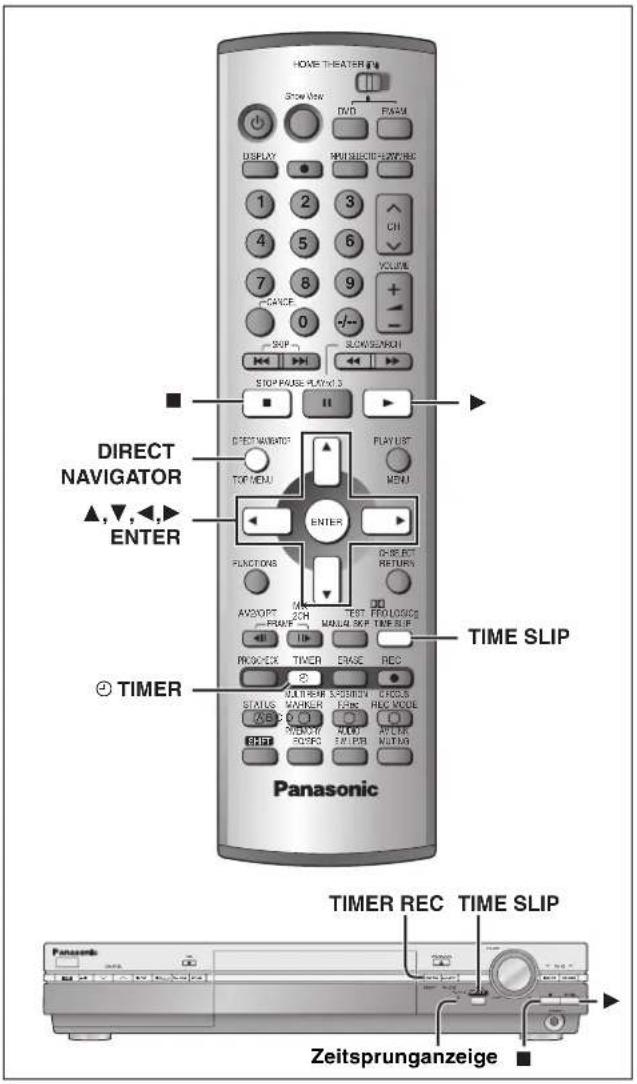

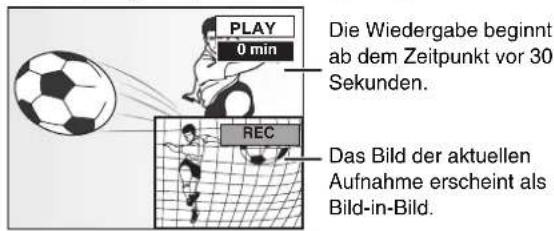

Time Slip

Durch Drücken der Zeitsprungtaste können Sie zu einer Szene zurückspringen, die Sie während der Aufnahme verpasst haben.

- Während der Wiedergabe können Sie eine Zeitspanne angeben, um zu einer gewünschten Szene zu springen.

Der Hersteller übernimmt keine Verantwortung und bietet keinerlei Kompensation für den Verlust von aufgezeichnetem oder bearbeitetem Material sowie für Folgeschäden eines solchen Verlustes, der auf einen Defekt des Geräts oder des bespielbaren Datenträgers zurückzuführen ist.

Beispiele für Ursachen solcher Verluste sind wie folgt

• Wenn eine mit diesem Gerät bespielte und bearbeitete Disc in einem DVD-Recorder oder Computer-Disclaufwerk eines anderen Herstellers abgespielt wird.
• Wenn eine Disc wie oben beschrieben benutzt und dann wieder in diesem Gerät abgespielt wird.
• Wenn eine mit einem DVD-Recorder oder Computer-Disclaufwerk eines anderen Herstellers bespielte und bearbeitete Disc in diesem Gerät abgespielt wird.

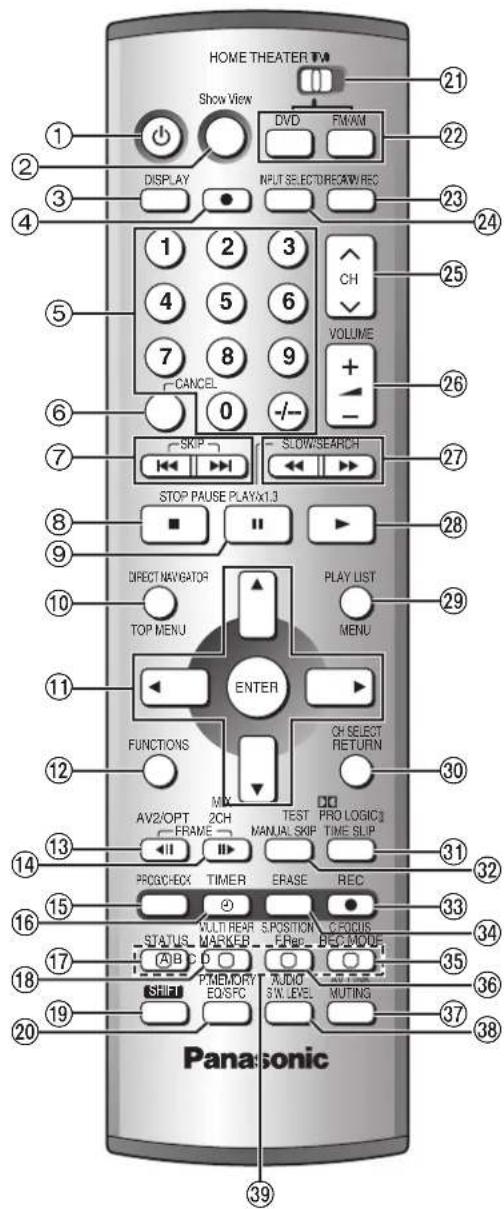

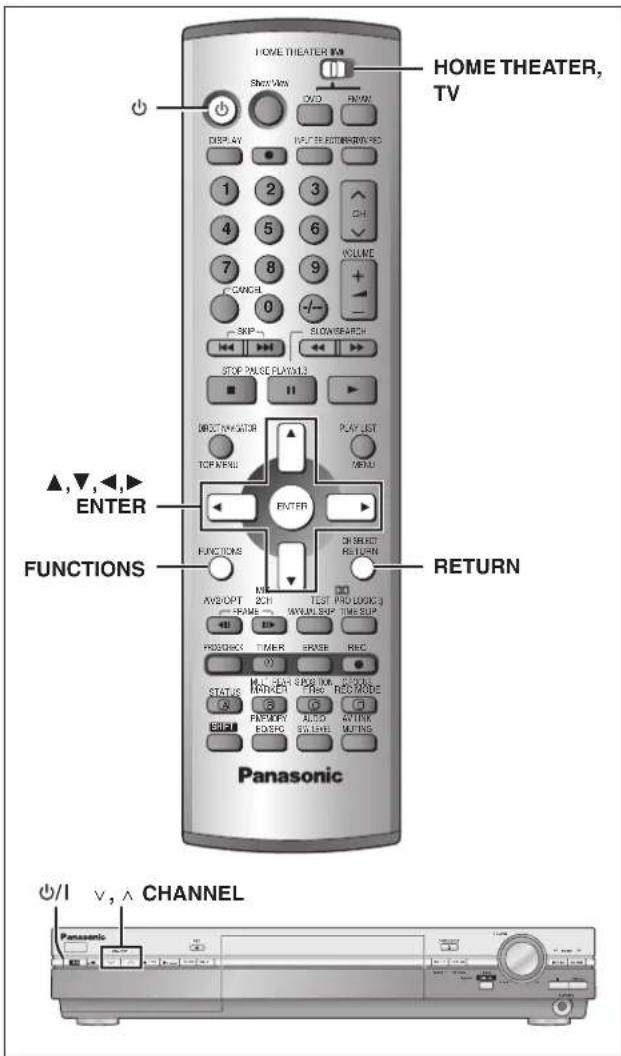

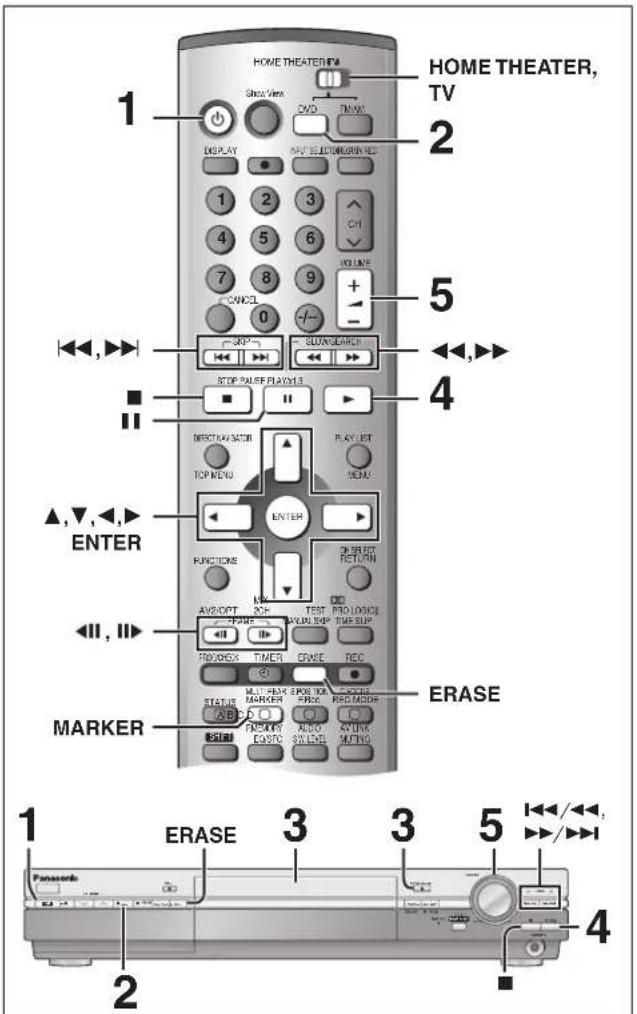

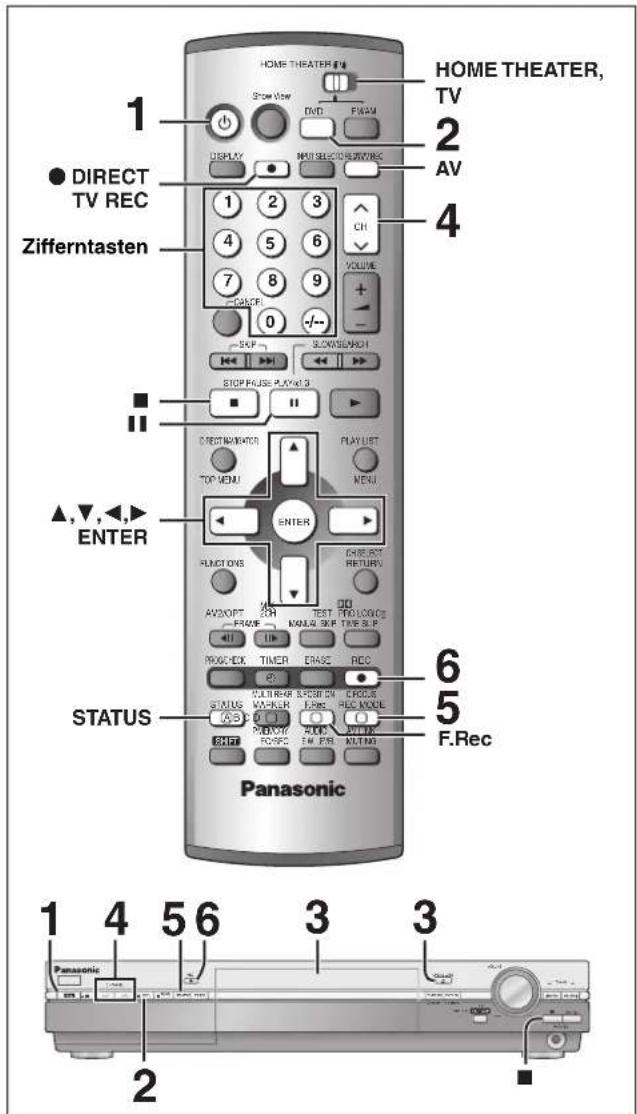

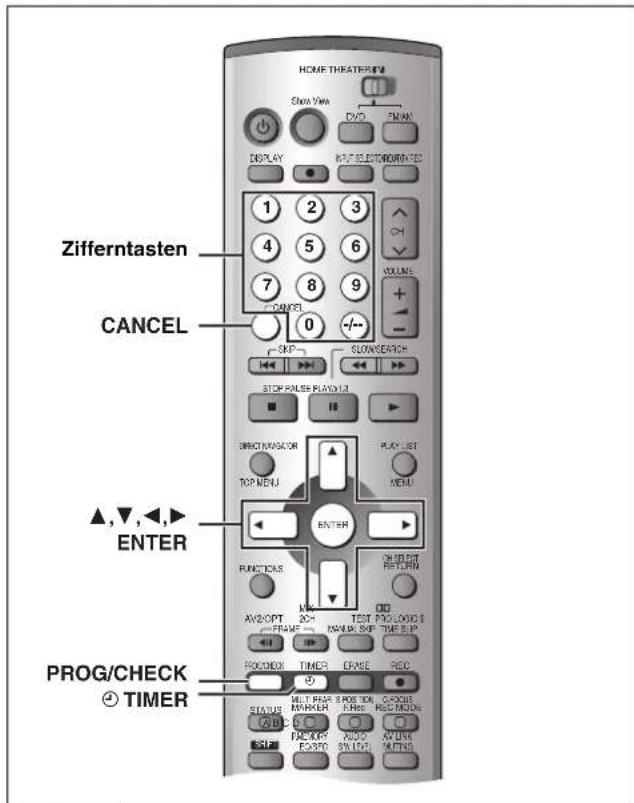

Fernbedienung und Subwoofer

Wenn SHIFT nach einer Tastenbezeichnung steht, ist die Funktion nur dann wirksam, wenn die Taste zusammen mit der Taste [SHIFT] gedrückt wird. Halten Sie in diesem Fall zuerst die Taste [SHIFT] gedrückt.

HOME THEATER TV Show View DVD FM/M DISPLAY INPUT SELECT DREAM REC 1 2 3 4 5 6 7 8 9 CANCEL 0 -/- - SKIP SLOW/SEARCH STOP PAUSE PLAYX1.3 ■ II ▶ DIRECT NAVIGATOR PLAY LIST TOP MENU MENU ENTER FUNCTIONS CH SELECT AV2/OPT 2CH TEST PRO LOGIC FRAME MANUAL SKIP TIME SLIP 11 ▶ ▶ ▶ PROCHECK TIMER ERASE REC 15 ② STATUS MULTI REAR POSITION COCUS MARKER FRAC BEC MOUR (A) B C D O PHI MEMORY AUDIO EQSPC SN LEVEL MUTING SHIFT MUTING Panasonic

Panasonic AC-36 40

① Bereitschafts-/Ein-Schalter [+]....11 Mit diesem Schalter wird das Gerät aus der elektrischen Betriebsbereitschaft heraus eingeschaltet. Auch im Bereitschaftszustand nimmt das Gerät eine geringe Menge Strom auf.
② BowView Taste [ShowView]....16
③ DISPLAY-Menü-Taste [DISPLAY]....26
④ Direkt-TV-Aufnahmetaste [● DIRECT TV REC]....15
⑤ Zifferntasten [1-9, 0, -/--]
⑥ Löschtaste [CANCEL]....18
⑦ Übersprungtasten [◀◀, ▶▶| SKIP] ....21
⑧ Stopptaste [■ STOP]....14
⑨ Pausetaste [III PAUSE]....14
⑩ Direct Navigator, Hauptmenütaste [DIRECT NAVIGATOR, TOP MENU] .....22, 25
⑪ Cursorasten [▲, ▼, ◀, ►], Eingabetaste [ENTER] .....10
⑫ Funktionstaste [FUNCTIONS]....29
⑬ Einzelbildtaste rückwärts [◀■■ FRAME]....21
Wahltaste für analogen/optischen AV2-Eingang [AV2/OPT] SHIFT .51
⑭ Einzelbildtaste vorwärts [▶ FRAME]....21
Heruntermischtaste [MIX 2CH] SHIFT ....40
⑮ Taste für manuelle Programmierung und Kontrolle [PROG/CHECK]...16
⑯ Timeraufnahmetaste [☑ TIMER]. 16
⑰ Statusanzeigetaste [STATUS]....28
18 Markierungstaste [MARKER]....21 Taste für virtuellen/Multi-Surroundklang [MULTI REAR] SHIFT....41
⑲ Umschalttaste [SHIFT]
Um die in Orange angegebenen Funktionen zu benutzen, muss die Taste in Verbindung mit [SHIFT] gedrückt werden.
⑳ Equalizer-/Klangfeld-Steuertaste [EQ/SFC] ....40 Positionsspeichertaste [P.MEMORY] SHIFT ....23
②1 Fernbedienungsmodus-Wahlschalter
[HOME THEATER, TV]....10
Stellen Sie den Schalter auf "HOME THEATER" zur Bedienung des Hauptgeräts oder auf "TV" zur Bedienung des Fernsehgeräts.
⑳ Hauptgerät-Wahltaste
DVD/CD-Signalquellentaste [DVD]....14
Damit wird die Signalquelle am Hauptgerät auf DVD geschaltet.
Tuner-/Wellenbereichstaste [FM/AM]. 38
Damit wird die Signalquelle am Hauptgerät auf den Tuner geschaltet und der Wellenbereich gewechselt.
②3 Fernseheingangsmodus-Wahltaste [AV]....13
②4 Eingangswahltaste [INPUT SELECT].....20
②5 Kanaltasten für Recorder, Tuner und Fernsehgerät [∧ ∨ CH]....13, 14, 38
②6 Lautstärketasten für Recorder, Tuner und Fernsehgerät [+ - VOLUME]....13, 21, 38
⑳ Zeitlupe-/Suchlauf-, Radioabstimmtasten
[◀◀, ▶▶ SLOW/SEARCH]....21, 38
⑳ Wiedergabe-/Schnellwiedergabetaste [▶ PLAY/×1.3]..21, 24
⑲9 Playlisten-, Menütaste [PLAY LIST, MENU]....22, 31
③0 Rückkehrtaste [RETURN]....11
Lautsprecher-Kanaltaste [CH SELECT] SHIFT .....41
③1 Zeitsprungtaste [TIME SLIP]. 19, 24 Dolby Pro Logic II-Taste [☐☐PRO LOGIC II] SHIFT 40
③2 Manuelle Übersprungtaste [MANUAL SKIP]....24
Testsignaltaste [TEST] SHIFT 41
③3 Aufnahmetaste [● REC]....14
③4 Programm-/Playlisten-Löschtaste [ERASE]....21
③5 Aufnahmemodustaste [REC MODE] ....14 Centerfokustaste [C.FOCUS] SHIFT ....40
36 Flexible recording-Taste [F.Rec]. 15 Sitzpositionstaste [S.POSITION] SHIFT. 41
③7 Stummschalttaste [MUTING]....39 AV-Link-Taste [AV LINK] SHIFT....50
38 Basspegel-Einstelltaste [S W.LEVEL]....41 Audio-, Dynamikbereich-Komprimierungstaste [AUDIO] SHIFT....23, 51
⑲ Tasten A, B, C, D [A, B, C, D]....13
④0 Netzstrom-Versorgungsanzeige [AC IN]
Diese Anzeige leuchtet, wenn das Gerät an eine Netzsteckdose angeschlossen ist.

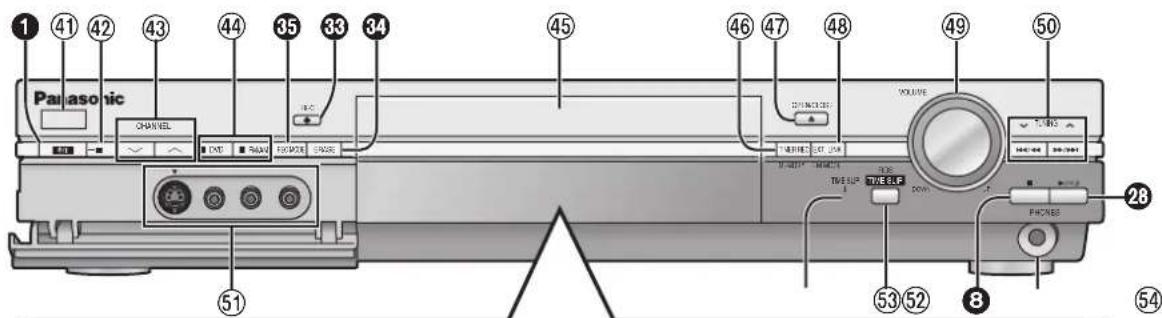

Hauptgerät und Display

④1 Fernbedienungssignalsensor
④2 Bereitschafts-/Einschaltanzeige

Wenn das Gerät an eine Steckdose angeschlossen ist, leuchtet diese Anzeige im Bereitschaftszustand und erlischt beim Einschalten des Netzschalters.

④3 Kanaltasten für Recorder und Radiotuner

[∨, ∧ CHANNEL] 14,38

④4 Wahltasten und Anzeigen am Hauptgerät

DVD/CD-Signalquellentaste [DVD] 14

Damit wird die Signalquelle am Hauptgerät auf DVD geschaltet.

Tuner-/Wellenbereichstaste [FM/AM] 38

Damit wird die Signalquelle am Hauptgerät auf den Tuner geschaltet und der Wellenbereich gewechselt.

•Die Anzeigelampe des gegenwärtig gewählten Modus leuchtet auf.

④5 Disc-Lade 14

④6 Timeraufnahmetaste [TIMER REC]
Festsenderspeichertaste [MEMORY] 38
④7 Disc-Lade-Aus-/Einfahrtaste [▲ OPEN/CLOSE] ..... 14
④8 Taste für externe Kopplung [EXT. LINK]....20
Radioempfangsmodustaste [FM MODE] 38
④9 Lautstärkeregler für Recorder und Tuner
[VOLUME DOWN, UP]....21,38
⑤0 Übersprung-/Zeitlupe-/Suchlauf-, Radioabstimmtasten
[◀◀/◀◀, ▶▶/▶▶I, ∨ TUNING ∧] ...... 21, 38
⑤1 AV3-Eingangsbuchsen [AV3]....49
⑤2 Zeitsprunganzeige [TIME SLIP]....19, 24
⑤3 Zeitsprung-, RDS-Taste [TIME SLIP, RDS] ..... 19, 24, 39
⑤4 Kopfhörerbuchse [PHONES] 39

Bedienungselemente wie z.B. ① haben die gleiche Funktion wie die Tasten an der Fernbedienung.

1 41 42 43 44 35 33 34 Paiasonic CHANNEL DTE MAX 200 MHz 1200Hz 45 46 47 48 49 50 VOLUME TURNS TVS SUP TWE ELEC WHOLE PHONES 28 51 53 52 8 54

Display

REC

DVD-RAM

2 : x^ ( x) = y^ ( x) = 1.
[Unreadable]
图
[Unreadable]
BD
PL
图
四
S
m = 311
[Non-Text]

Kanal, Aufnahme- und Wiedergabezähler sowie verschiedene Meldungen

Heruntermischanzeigen....40
① Anzeige für virtuellen/Multi-Surroundklang. 41
Centerfokusanzeige 40
K Radiosendeanzeige 38

TUNED: Radioempfangssignal

FM, AM: Gewählter Wellenbereich

ST: Stereo

MEMO: Festsenderspeicheranzeige

RDS: Bei Empfang eines RDS-Signals (Radio Data System)

PTY: Programmtypanzeige

PS: Programmstationsanzeige

CH: Radiokanalanzeige

L DTS-Anzeige 40
Equalizer-/Klangfeld-Steueranzeige 40
① Dolby Pro Logic II-Anzeige 40
Radiofrequenzeinheitsanzeige
P Dolby Digital-Anzeige 40
Lautsprecherkanal-, Sitzpositionsanzeige....41

(1) AD = BD = 1

Für Aufnahme und Wiedergabe verwendbare Discs

Disctyp	Logo	Kennzeichnung in der Anleitung
DVD-RAM●4,7 GB/9,4 GB, 12 cm●2,8 GB, 8 cm		RAM
DVD-R (für allgemeine Ver. 2.0)●4,7 GB, 12 cm●1,4 GB, 8 cm		DVD-R(Vor der Finalisierung)DVD-V(Nach der Finalisierung)

• Wir empfehlen die Verwendung von Panasonic-Discs, da sie mit diesem Gerät getestet und als kompatibel zertifiziert wurden. Andere Discs funktionieren eventuell nicht richtig.
• Lassen Sie die Disc nicht schmutzig oder verkratzt werden. Fingerabdrücke, Schmutz, Staub, Kratzer oder Rückstände von Zigarettenrauch auf der Aufnahmefläche können die Disc für Aufnahme unbrauchbar machen.
• Dieses Gerät ist mit dem Copyright-Schutzverfahren Content Protection for Recordable Media (CPRM - Seite 56) kompatibel. Geschützte Sendungen können ein Mal auf 4,7 GB/9,4 GB DVD-RAMs, die CPRM-kompatibel sind, aufgenommen werden. Ein Aufnehmen auf eine DVD-R oder 2,8 GB DVD-RAM ist nicht möglich.
• Dieses Gerät kann keine PAL-Signale auf Discs aufzeichnen, die bereits NTSC-Signale enthalten, oder umgekehrt.
• Dieses Gerät kann keine Discs bespielen, die PAL- und NTSC-Signale enthalten. Die einwandfreie Wiedergabe von Discs, die auf einem anderen Gerät mit PAL- und NTSC-Signalen bespielt wurden, kann nicht garantiert werden.

DVD-RAM

- Auf diesem Gerät bespielte DVD-RAM-Discs sind u.U. nicht mit anderen DVD-Playern, einschließlich bestimmter Panasonic-Player, kompatibel. Schlagen Sie in der Bedienungsanleitung des betreffenden Players nach, um die Kompatibilität mit diesen DVD-RAM-Discs festzustellen.

• Dieses Gerät ist mit DVD-RAM mit und ohne Cartridge kompatibel, doch die Schreibschutzschieber an den Discs mit Cartridge bieten einen besseren Schutz Ihrer Aufnahmen.
• Das Bildseitenverhältnis, 4:3 (normal) oder 16:9 (Breitwand), wird so aufgezeichnet, wie empfangen.

DVD-R

• Um eine auf diesem Gerät bespielte DVD-R auf einem anderen Wiedergabegerät abzuspielen, muss die Disc zuerst finalisiert werden (→Seite 37).
• Eine finalisierte DVD-R wird zu einer DVD-Video-Disc.
• Sie können auf den verfügbaren Platz der Disc aufnehmen und Bearbeitungsfunktionen, wie Benennen von Discs und Programmen sowie Löschen von Programmen durchführen, bevor Sie die Disc finalisieren.
• Wenn Sie ein Programm von einer DVD-R löschen, wird dieser Platz nicht verfügbar. Sobald ein Teil einer DVD-R bespielt wird, ist dieser Teil nicht mehr für Aufnahmen verfügbar, egal ob die Aufnahme gelöscht wird oder nicht.
• Nach dem Ende einer Aufnahme benötigt das Gerät etwa 30 Sekunden, um Aufnahmeverwaltungsdaten aufzuzeichnen.
• Dieses Gerät optimiert die DVD-R für jede Aufnahme. Die Optimierung wird ausgeführt, wenn Sie die Aufnahme nach dem Einlegen der Disc oder dem Einschalten des Geräts starten. Eine Aufnahme auf die Disc kann unmöglich werden, wenn die Optimierung zu oft ausgeführt wird.
• Die Videoaufzeichnung erfolgt ohne Rücksicht auf die Videosignaleingabe mit einem Seitenverhältnis von 4:3
• Je nach dem Zustand der Aufnahme kann in manchen Fällen eine Wiedergabe unmöglich sein.
• Eine mit diesem Gerät bespielte DVD-R kann möglicherweise nicht mehr mit einem anderen Panasonic DVD-Recorder bespielt werden.

Schutz RAM

Sie können den Inhalt Ihrer Discs folgendermaßen schützen.

- Cartridge-Schutz:

Wenn Sie den Schreibschutzschieber auf die Schutzposition stellen, sind Aufnahme auf die Disc sowie Bearbeiten oder Löschen von Daten auf der Disc nicht möglich. (Cartridge-Discs des Typs 1, 2 und 4)

• Programm-Schutz (→Seite 34)
  •Disc-Schutz (→Seite 36)

Nur-Wiedergabe-Discs

Disctyp	Logo	Videosystem	Kennzeichnung in der Anleitung
DVD-Audio	AUDIO	PAL/NTSC	DVD-A
DVD-Video	VIDEO	PAL/NTSC	DVD-V
Video-CD		PAL/NTSC	VCD
Audio-CD		—	CD
CD-R/RW	—	—	VCD | CD | MP3 (Hängt vom Aufnahmeformat ab ➔ unten)

• Dieses Gerät kann im Format CD-DA (Digital-Audio), Video-CD oder MP3 bespielte CD-R/CD-RW (Audioaufnahmedisc) abspielen. Nach der Aufnahme muss die Session beendet oder die Disc finalisiert werden. Bei manchen CD-R- oder CD-RW-Discs kann eine Wiedergabe je nach dem Zustand der Aufnahme unmöglich sein.
• Der Produzent des Materials kann steuern, wie DVD-Video und Video-CDs abgespielt werden. Aus diesem Grund ist es nicht immer möglich, die Wiedergabe gemäß der Beschreibung in dieser Bedienungsanleitung zu steuern. Lesen Sie daher die Anleitung der Disc sorgfältig durch.

■ Nicht abspielbare Discs

• DVD-Video mit einem von "2" und "ALL" abweichenden Regionalcode.
  ●2,6- und 5,2-GB-DVD-RAM
• DVD-RAM, die nicht nach dem Video Recording Standard bespielt ist
  ●3,95- und 4,7-GB-DVD-R für Authoring
• Auf einem anderen Gerät bespielte, nicht finalisierte DVD-R
• DVD-ROM
• DVD-RW
• +RW

• CD-ROM

• CDV

• CD-G
• Photo-CD
• CVD
• SVCD
• SACD
• MV-Disc
• PD
  •Divx Video-Disc etc.
• Die einwandfreie Wiedergabe nicht genormter Video-CDs und Super Video-CDs kann nicht garantiert werden.

■ Disc-Struktur

Die Disc-Struktur und die Bezeichnungen der auf den Discs enthaltenen Einheiten hängen vom jeweiligen Disctyp ab.

Track: die kleinste Einheit von DVD-Audio, CDs und Video-CDs bzw. eine einzelne MP3-Datei.

Kapitel: die kleinste Einheit auf DVD-Video.

Gruppe: Sammlungen von Tracks auf DVD-Audio, die Ordnern oder Alben auf Datendiscs entsprechen.

Titel: die größte Einheit auf DVD-Video, gewöhnlich ein ganzer Film.

Programm: die Einheit auf DVD-RAM, die einer einzelnen Aufnahme entspricht.

Playliste: eine Gruppe von Szenen auf DVD-RAM.

Szene: DVD-RAM-Programmabschnitte, die auf einem DVD-Videorecorder angegeben und in Playlisten gruppiert werden.

Disctypen für den Typ des angeschlossenen Fernsehgeräts

Wenn Sie mit PAL oder NTSC bespielte Discs verwenden, nehmen Sie die folgende Tabelle zu Hilfe.

TV-Typ Disc Ja/Nein
Mehrnormen-TV	PALJa
	NTSC Ja
NTSC-TV	PALNein
	NTSC	Ja^*1
PAL-TV	PALJa
	NTSC	Ja^*2 (PAL60)

*1 Wenn Sie "NTSC" unter "TV System" (→Seite 43) wählen, ist das Bild u.U. klarer.

*2 Wenn Ihr Fernsehgerät nicht in der Lage ist, PAL 525/60-Signale zu verarbeiten, wird das Bild nicht richtig angezeigt.

■ Discs und Zubehör

DVD-RAM

Auf die folgenden Discs können auch Signale aufgezeichnet werden, die das Erstellen einer Kopie zulassen.

9,4 GB, doppelseitig, Cartridge Typ 4:LM-AD240E
4,7 GB, einseitig, Cartridge Typ 2: LM-AB120E

(Satz von 3, LM-AB120E3)

4,7 GB, einseitig, ohne Cartridge: LM-AF120E

(Satz von 3, LM-AF120E3)

DVD-R

4,7 GB, einseitig, ohne Cartridge: LM-RF120E

DVD-RAM/PD-Disc-Reiniger: LF-K200DCA1

DVD-RAM/PD-Linsenreiniger: LF-K123LCA1

SCHRITT 1 Fernsehsender-Abstimmung

HOME THEATER, TV SHOW Vials DISPLAY 1 2 3 4 5 6 7 8 9 CANCEL 0 SKIP SLOWSPEACH STOP PULSE PLAYABLES DIRECT NAVATOR TOP MENU PLAY LIST MENU ▲,▼,◄,► ENTER FUNCTIONS ENTER DRUCT RETURN RETURN Panasonic ○/I v, ^ CHANNEL

Vorbereitung

• Vergewissern Sie sich, dass die Antenne korrekt angeschlossen ist.
• Stellen Sie [HOME THEATER, TV] auf "HOME THEATER".

Q Link-Funktionen

Q Link bietet einen Reihe praktischer Funktionen (→Seite 57). So können beispielsweise die Abstimmpositionen aller empfangbaren Fernsehsender im Gerät gespeichert werden, wenn das Gerät über ein (optionales) 21-poliges Scart-Kabel* mit vollem Adernsatz an den Fernseher angeschlossen ist. Funktionen, die zwar ähnliche Merkmale wie Q Link aufweisen, aber andere Namen besitzen, arbeiten möglicherweise nicht einwandfrei. Für Einzelheiten schlagen Sie bitte in der Bedienungsanleitung Ihres Fernsehers nach oder fragen Sie Ihren Händler.

[Q Link] ist ein eingetragenes Warenzeichen von Panasonic. [DATA LOGIC] ist ein eingetragenes Warenzeichen von Metz. [Easy Link] ist ein eingetragenes Warenzeichen von Philips. [Megalogic] ist ein eingetragenes Warenzeichen von Grundig. [SMARTLINK] ist ein eingetragenes Warenzeichen von Sony.

* Ihr 21-poliges Scart-Kabel besitzt im Gegensatz zu einem handelsüblichen 21-poligen Scart-Kabel einen vollständigen Adernsatz mit identischen Stiftbelegungen an beiden Enden.

Preset Download (Setup mit Q Link-Funktionen)

Wenn Sie das Gerät über ein voll verdrahtetes 21-poliges Scart-Kabel mit einem Fernsehgerät verbinden, das mit [Q Link], [DATA LOGIC], [Easy Link], [Megalogic] oder [SMARTLINK] ausgestattet ist, führen Sie die angegebenen Schritte aus.

(→ Installationsanleitung, Seite 6, A)

Setup mit einem ganz neuen Fernseher

Schalten Sie das Fernsehgerät ein.

Das Fernsehgerät beginnt, alle verfügbaren Sender abzustimmen und die Uhr einzustellen.

Sobald das Fernsehgerät mit dem eigenen automatischen Setup fertig ist, schaltet sich dieses Gerät automatisch ein.

- Wenn Ihr Fernsehgerät mit [Easy Link], [Megalogic] oder [SMARTLINK] ausgestattet ist, erscheint das Länderauswahlmenü auf dem Bildschirm. Drücken Sie [▲, ▼, ◀, ▶] zur Wahl des Landes, und drücken Sie dann [ENTER].

Länderauswahl Belgie Deutschland Belgique Osterreich Belgien Portugal Danmark Suomi Espana Sverige Italia Schweiz Nederland Suisse Norge Svizzera Others RETURN: verlassen ENTER: anwihlen

Der Download beginnt.

Sender-Übernahme Pos 4 Übernahme der TV-Deten, bitte warten. RETURN: abbrechen

Der Download ist beendet, wenn das Fernsehbild erscheint.

Hinweis

• Wenn Sie ein Panasonic-Fernsehgerät besitzen, wird bei Beginn des Downloads automatisch "Sender-Übernahme" angezeigt. Wenn Sie ein anderes Fernsehgerät haben, erscheint "Sender-Übernahme" eventuell nicht. Wählen Sie den AV-Eingang an Ihrem Fernsehgerät, um "Sender-Übernahme" zu sehen.
• Wenn Sie "Schweiz", "Suisse" oder "Svizzera" im Länderauswahlmenü wählen, erscheint ein weiteres Menü, mit dem Sie "Power Save" auf "Ein" einstellen können. In diesem Modus wird der Stromverbrauch des Geräts auf ein Minimum reduziert, wenn es auf Bereitschaft geschaltet wird. Drücken Sie zum Einschalten [Ü/l] am Hauptgerät. Die Fernbedienung kann hierzu nicht verwendet werden.

■ Falls der Download nicht funktioniert

Wenn Sie dieses Gerät vor dem Fernsehgerät einschalten, wird der Download möglicherweise nicht korrekt durchgeführt. Führen Sie in diesem Fall die folgenden Schritte aus.

1 Warten Sie, bis Auto-Setup am Fernsehgerät und an diesem Gerät beendet ist.
2 Drücken Sie [FUNCTIONS], um das FUNCTIONS-Fenster aufzurufen.
3 Wählen Sie mit [▲, ▼, ◀, ►] die Option "SETUP", und drücken Sie [ENTER], um das SETUP-Menü anzuzeigen.
4 Wählen Sie "Sendertabelle" mit [▲, ▼], und drücken Sie [▶].
5 Wählen Sie "Sender-Übernahme" mit [▲, ▼], und drücken Sie [ENTER].

Der Bestätigungsbildschirm erscheint.

6 Wählen Sie "Ja" mit [◀], und drücken Sie [ENTER]. Der Download beginnt.

Der Download ist beendet, wenn das Fernsehbild erscheint.

Setup mit einem vorhandenen Fernseher

1 Schalten Sie das Fernsehgerät ein.
2 Wählen Sie den AV-Eingang, der dem Anschluss an diesem Gerät entspricht.
3 Drücken Sie [💡], um das Gerät einzuschalten.

- Wenn Ihr Fernsehgerät mit [Easy Link], [Megalogic] oder [SMARTLINK] ausgestattet ist, erscheint das Länderauswahlmenü auf dem Bildschirm. Drücken Sie [▲, ▼, ◀, ►] zur Wahl des Landes, und drücken Sie dann [ENTER].

Der Download beginnt.

Der Download ist beendet, wenn das Fernsehbild erscheint.

Hinweis

Wenn Sie "Schweiz", "Suisse" oder "Svizzera" im Länderauswahlmenü wählen, erscheint ein weiteres Menü, mit dem Sie "Power Save" auf "Ein" einstellen können. In diesem Modus wird der Stromverbrauch des Geräts auf ein Minimum reduziert, wenn es auf Bereitschaft geschaltet wird. Drücken Sie zum schalten [Ö/İ] am Hauptgerät. Die Fernbedienung kann hierzu nicht verwendet werden.

Auto-Setup (Setup ohne Q Link-Funktionen)

Auto-Setup stimmt automatisch alle verfügbaren Sender ab und stellt die Uhr des Geräts auf das aktuelle Datum und die aktuelle Uhrzeit ein.

1 Schalten Sie das Fernsehgerät ein.
2 Wählen Sie den AV-Eingang, der dem Anschluss an diesem Gerät entspricht.

3 Drücken Sie [💡], um das Gerät einzuschalten.

Das Länderauswahlmenü erscheint.

4 Drücken Sie [▲, ▼, ◀, ►] zur Wahl des Landes.

5 Drücken Sie [ENTER].

Auto-Setup beginnt. Dieser Vorgang dauert etwa 5 Minuten.

Autom. Einstellung Kan 1 Suche Sender bitte warten. RETURN: abbrechen

Auto-Setup ist beendet, wenn das Fernsehbild erscheint.

So brechen Sie den Vorgang vorzeitig ab Drücken Sie [RETURN].

■ Falls nach Abschluss von Auto-Setup das Uhreinstellmenü erscheint

Stellen Sie die Uhr manuell ein (→Seite 47).

■ Um zu prüfen, ob die Sender korrekt eingestellt worden sind (→Seite 44)

■ Falls keine Sender eingestellt worden sind, überprüfen Sie alle Anschlüsse, und wiederholen Sie Auto-Setup (→Seite 45)

Sie können den Auto-Setup neu starten, wenn die Tuneranzeige des Geräts im Stoppmodus angezeigt wird. Halten Sie [v, CHANNEL] und [^, CHANNEL] am Hauptgerät gleichzeitig etwa 5 Sekunden lang gedrückt.

■ Wenn die Sendernamen oder Kanalnummern nicht korrekt eingestellt worden sind (→Seite 45)

Hinweis

Wenn Sie "Schweiz", "Suisse" oder "Svizzera" im Länderauswahlmenü wählen, erscheint ein weiteres Menü, mit dem Sie "Power Save" auf "Ein" einstellen können. In diesem Modus wird der Stromverbrauch des Geräts auf ein Minimum reduziert, wenn es auf Bereitschaft geschaltet wird. Drücken Sie zum schalten [Ø/I] am Hauptgerät. Die Fernbedienung kann hierzu nicht verwendet werden.

SCHRITT 2 An Fernsehgerät angepasster Set up

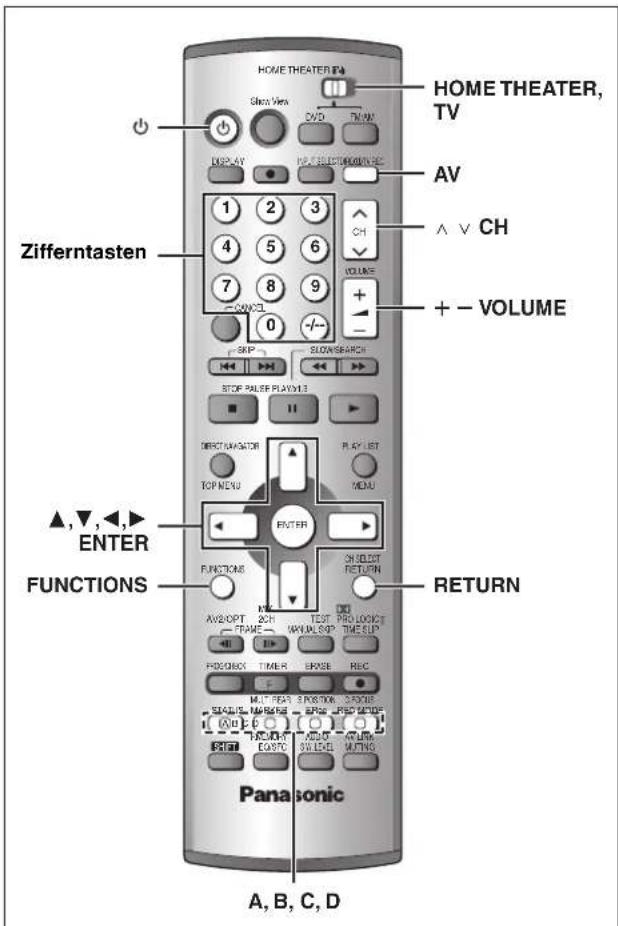

HOME THEATER, TV Show View DVD TVAN AV AV-V CH + - VOLUME Zifferntasten 1 2 3 4 5 6 7 8 9 0 SKIP SLOWSHATCH STOP PULSE PLAYX13 II DIRECT LEMONATOR PLAY LIST TOP MENU MENU ▲,▼,◄,► ENTER FUNCTIONS ENTER ON SELECT RETURN A/B, C, D Panasonic

Wahl des TV-Bildschirmtyps

Die Werksvorgabe für das Seitenverhältnis ist 4:3 für ein normales Fernsehgerät. Wenn Sie ein Fernsehgerät mit normalem 4:3-Seitenverhältnis besitzen, brauchen Sie diese Einstellung nicht zu ändern.

1 Drücken Sie [FUNCTIONS], um das FUNCTIONS-Fenster aufzurufen.

FUNCTIONS Kefe Disc TIME TIME RECORDING SETUP

2 Wählen Sie "SETUP" mit [▲, ▼, ◀, ►], und drücken Sie [ENTER].

SETUP Ändern Neu erstellen Sender-Übernahme Sendertabelle Einstellung Disc Video Audio Display Anschluss

3 Wählen Sie "Anschluss" mit [▲, ▼], und drücken Sie [▶].

4 Wählen Sie "TV Bildschirmformat" mit [▲, ▼], und drücken Sie [ENTER].

5 Wählen Sie das Seitenverhältnis mit [▲, ▼], und drücken Sie [ENTER].

SETUP 4:3 Modus 16.9 Modus Sendertabelle Einstellung Disc Video Audio Display Anschluss TV Blücksfilmformat 300 RETURN

●4:3 Modus (Werksvorgabe)

•16:9 Modus

So kehren Sie zum vorhergehenden Bildschirm zurück Drücken Sie [RETURN].

Zur Beachtung

Außer "TV Bildschirmformat" gibt es noch andere Einstellungen, die beeinflussen, wie das Videobild auf Ihrem Fernsehgerät erscheint. Überprüfen Sie die folgenden Punkte, falls das Videobild nicht korrekt auf Ihrem Fernsehgerät erscheint.

• "Anschluss"—"4:3 Format-Vorwahl (DVD-Video)" oder "4:3 Format-Vorwahl (DVD-RAM)" (→ Seite 43).
• Die Anzeige hängt auch von dem am Fernseher eingestellten Bildformat ab.
• Bei einigen Discs wird das Bildformat automatisch voreingestellt.

Fernseherbedienung

Sie können Fernsehgeräte steuern, indem Sie den Fernbedienungscode eingeben.

1 Stellen Sie [HOME THEATER, TV] auf "TV".

2 Während Sie [☐] gedrückt halten, geben Sie den zweistelligen Code mit den Zifferntasten ein.

z.B. 01: Drücken Sie [0] → [1].

Code-Nr. und Hersteller

Marke Code
Panasonic 01, 02, 03, 04, 45
AIWA 35
AKAI 27, 30
BLAUPUNKT 09
BRANDT	10, 15
BUSH	05, 06
CURTIS	31
DESMET	05, 31, 33
DUAL	05, 06
ELEMIS	31
FERGUSON	10
GOLDSTAR/LG	31
GOODMANS 05, 06, 31
GRUNDIG	09
HITACHI	22, 23, 31, 40, 41, 42
INNO HIT	34
IRRADIO	30
ITT	25
JVC	17, 39
LOEWE	07
METZ	28, 31
MITSUBISHI	06, 19, 20
MIVAR	24
NEC	36
NOKIA	25, 26, 27
NORDMENDE	10
ORION	37
PHILIPS	05, 06
PHONOLA	31, 33
PIONEER	38
PYE	05, 06
RADIOLA	05, 06
SABA	10
SALORA	26
SAMSUNG	31, 32, 43
SANSUI	05, 31, 33
SANYO	21
SBR	06
SCHNEIDER	05, 06, 29, 30, 31
SELECO	06, 25
SHARP	18
SIEMENS	09
SINUDYNE	05, 06, 33
SONY	08
TELEFUNKEN	10, 11, 12, 13, 14
THOMSON	10, 15, 44
TOSHIBA	16
WHITE WESTINGHOUSE	05, 06

Testen Sie die Fernbedienung, indem Sie das Fernsehgerät einschalten und die Kanäle wechseln. Wiederholen Sie den Vorgang, bis Sie den Code finden, der eine korrekte Bedienung ermöglicht.

Hinweis

Falls die Marke Ihres Fernsehgeräts nicht aufgelistet ist oder der für Ihr Fernsehgerät angegebene Code keine Steuerung Ihres Fernsehgeräts gestattet, ist diese Fernbedienung nicht mit Ihrem Fernsehgerät kompatibel.

Betrieb

Stellen Sie [HOME THEATER, TV] auf "TV", und richten Sie die Fernbedienung auf das Fernsehgerät.

Betrieb	Taste
Ein- und ausschalten	[∅]
TV/Video umschalten	[AV]
Kanäle wählen	[^ ∨ CH] oder Zifferntasten
Lautstärke einstellen	[+ - VOLUME]

■ Die 3 Methoden zum Umschalten auf den AV-Eingang an Ihrem Panasonic-Fernsehgerät

Ihr Panasonic-Fernsehgerät verwendet eine von 3 Methoden für die Umschaltung zwischen Fernsehempfang und den AV-Eingängen. Führen Sie die Bedienungsschritte für die nachstehend aufgeführten Umschaltmethoden A, B und C aus, um festzustellen, welche Methode für Ihr Panasonic-Fernsehgerät zutrifft.

A

1 Stellen Sie [HOME THEATER, TV] auf "TV".
2 Drücken Sie [AV], um auf den AV-Eingang umzuschalten. Mit jedem Drücken von [AV] wird zwischen Fernsehempfang und AV-Eingang (AV-Eingängen) umgeschaltet.

B (für Fernbedienungscode-Nr. 45)

1 Stellen Sie [HOME THEATER, TV] auf "TV".
2 Drücken Sie [AV]. Farbbalken zur Wahl des AV-Eingangs erscheinen auf dem Fernsehschirm.
3 Folgen Sie den Anweisungen auf dem Fernsehschirm, um den gewünschten AV-Eingang unter den angezeigten Farbbalken auszuwählen, indem Sie [A], [B], [C] oder [D] an der Fernbedienung drücken.

C (für Fernbedienungscode-Nr. 01)

1 Stellen Sie [HOME THEATER, TV] auf "TV".
2 Drücken Sie [AV]. Die Anzeige des zuletzt gewählten AV-Eingangs erscheint auf dem Fernsehschirm. Die AV-Eingangs-Auswahlanzeigen erscheinen ebenfalls, werden aber wenige Sekunden später wieder ausgeblendet.
3 Drücken Sie [A], [B], [C] oder [D], bevor die AV-Eingangs-Auswahlanzeigen ausgeblendet werden, um den gewünschten AV-Eingang zu wählen. Mit den folgenden vier Tasten können Sie die Auswahlanzeige wie folgt verschieben und auswählen:

[A]: Nach links
[B]: Nach unten
[C]: Nach oben
[D]: Nach rechts

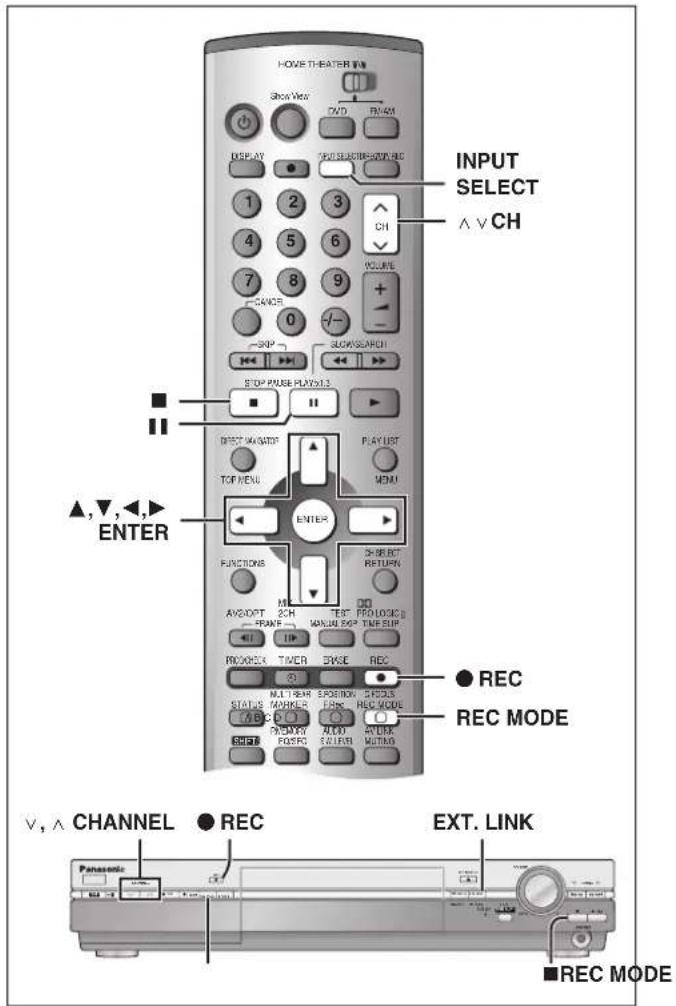

HOME THEATER 1 Show View FND FWM DISPLAY NOT SELECT CONTROL ● DIRECT TV REC Zifferntasten 1 2 3 4 5 6 7 8 9 0 CH VOLUME STOP KUSE PLAYX 3 STOP KUSE PLAYX 3 ○ DIRECTRINDER PLAY LIST TOP MENU MENU ▲,▼,◀,► ENTER ENTER FUNCTIONS CHIEFROT RETURN AV3OFT 2N TEST PROLOGIC FRAME MANUAL SNIP TIME SLIP PHONE TIMER ERASE REC STATUS OUTHEAR SPORT ON CROCKE WORKER ELEC REC MODE A B C AUDIO SWITCH STAFF EN F.M. RUTTER STATUS F.Rec Panasonic 1 4 5 6 3 3 Panasonic 2

Einlegen von Discs

Sie können Discs mit und ohne Cartridge einlegen.

Disc ohne Cartridge Etikett nach oben. In die Führungen der Lade einlegen. Disc mit Cartridge Etikett nach oben und Pfeil nach innen.

• Legen Sie doppelseitige Discs so ein, dass das Etikett der zu bespielenden/wiederzugebenden Seite oben liegt.
• Wenn Sie eine 8-cm-DVD-RAM verwenden, nehmen Sie die Disc aus der Cartridge heraus, und legen Sie sie in die Mulde ein.
• Kontinuierliche Aufnahme/Wiedergabe beider Seiten einer doppelseitigen Disc ist nicht möglich. Sie müssen die Disc auswerfen und umdrehen.

RAM DVD-R

Vorbereitung

• Heben Sie vor der Aufnahme den Schutz auf. RAM (Cartridge → Seite 8, Disc → Seite 36)
• Stellen Sie [HOME THEATER, TV] auf "HOME THEATER".

1 Drücken Sie [💡], um das Gerät einzuschalten.
2 Drücken Sie [DVD], um "DVD/CD" als Signalquelle zu wählen.
3 Drücken Sie [▲ OPEN/CLOSE] am Hauptgerät, um die Lade auszufahren und eine Disc einzulegen (→links). Drücken Sie die Taste erneut, um die Lade einzufahren.
4 Drücken Sie [∧ ∨ CH], um den Kanal zu wählen.

Zur Wahl mit den Zifferntasten:

z.B. "5": [5]

$$ " 1 5": [ - / - ] \rightarrow [ 1 ] \rightarrow [ 5 ] $$

5 Drücken Sie [REC MODE] zur Wahl des Aufnahmemodus (→Seite 15).

Für Tonaufnahme mit LPCM (nur XP-Modus): Stellen Sie den Posten "Audiomodus für XP-Aufnahme" im SETUP-Menü auf "LPCM" ein (die Bildqualität kann sich geringfügig verschlechtern). (→Seite 43)

6 Drücken Sie [● REC], um die Aufnahme zu starten.

•Die Aufnahme erfolgt auf dem freien Platz der Disc. Es werden keine Daten überschrieben.
- Die Programminformation (z.B. Uhrzeit und Datum) wird in der Programmliste registriert (→Seite 22, Verwendung von Direct Navigator).

DVD-R

Um eine DVD-R auf kompatiblen Geräten abzuspielen, muss die Disc finalisiert werden (→Seite 37).

So stoppen Sie die Aufnahme

Drücken Sie [■]

So unterbrechen Sie die Aufnahme

Drücken Sie [Ⅱ]. Drücken Sie die Taste erneut, um die Aufnahme fortzusetzen.

(Das Programm wird nicht in zwei getrennte Programme unterteilt.)

Hinweis

• Der Kanal oder der Aufnahmemodus kann während der Aufnahme nicht gewechselt werden.
• Wenn eine DVD-RAM zum ersten Mal mit diesem Gerät verwendet wird, muss sie formatiert werden, um korrekte Aufnahme zu gewährleisten (■Seite 37).
  •Die Aufnahme auf DVD-R unterliegt Einschränkungen (→Seite 8).
• Es ist nicht möglich, durch CPRM (→Seite 56) geschütztes Material auf DVD-R- oder 2,8-GB-DVD-RAM-Discs aufzunehmen.
• Wenn Sie Zweikanalton-Fernsehsendungen auf eine DVD-R oder mit LPCM aufnehmen, kann nur der Hauptkanal oder der Nebenkanal aufgenommen werden. Nehmen Sie die Wahl mit "Sprachauswahl" vor (→Seite 43).
• Versuchen Sie nicht, eine Disc, die eine NTSC-Aufnahme enthält, im PAL-System zu bespielen oder umgekehrt, da die Aufnahme möglicherweise nicht korrekt ausgeführt wird.

Zur Beachtung

- Bis zu 99 Programme können auf eine Disc aufgezeichnet werden.

Aufnahmemodi und ungefähre Aufnahmezeiten in Stunden

(Einheit = Stunden)

Modus\Disc	DVD-RAM		DVD-R(4,7 GB)
	Einseitig(4,7 GB)	Doppelseitig(9,4 GB)
XP (Hohe Qualität) 1	2	1
SP (Normal) 2	4	2
LP (Long Play) 4	8	4
EP (Extra LongPlay)	6	12	6

Je nach dem Aufnahmeinhalt können die Aufnahmezeiten kürzer als angegeben sein.

FR (Flexible Recording-Modus)

Das Gerät wählt automatisch einen Aufnahmemodus zwischen XP und EP, um die Aufnahme in der bestmöglichen Aufnahmequalität in der verfügbaren Zeit auf der Disc unterzubringen.

- Sie können Timer-Programmaufnahme einstellen (→Seite 16).

- Alle Aufnahmemodi von XP bis EP erscheinen im Display.

XP SP LP EP

Aufnehmen mit höchster Bildqualität innerhalb der eingestellten Zeitspanne—Flexible Recording

Das Gerät berechnet eine Aufnahmerate, die es ermöglicht, die Aufnahme in der eingestellten Zeit (innerhalb der Restzeit auf der Disc) mit der bestmöglichen Bildqualität durchzuführen.

1 Im Stoppzustand Drücken Sie [F.Rec].

2 Wählen Sie "Std." und "Min." mit [◀, ▶], und stellen Sie dann die Aufnahmezeit mit [▲, ▼] ein.

Sie können die Aufnahmezeit auch mit den Zifferntasten einstellen.

③ Wählen Sie “Start” mit [▲, ▼, ◀, ►], und drücken Sie [ENTER].

Die Aufnahme beginnt.

So zeigen Sie die Restzeit an Drücken Sie [STATUS].

Hinweis

Das Programm kann u.U. nicht bis zum Ende aufgenommen werden, wenn es die Restzeit nicht zulässt.

Zur Beachtung

• Die Aufnahmezeit verringert sich, wenn Sie die Aufnahme wiederholt unterbrechen.
• Das Gerät wählt den FR-Modus automatisch als Aufnahmemodus.

Fernsehen während der Aufnahme

Das Aufnahmebild wird nicht beeinflusst.

① Stellen Sie [HOME THEATER, TV] auf "TV".
② Drücken Sie [AV], um den Eingangsmodus des Fernsehgeräts auf "TV" umzuschalten.
③ Drücken Sie [∧ ∨ CH], um den Kanal zu wechseln. Sie können den Kanal auch mit den Zifferntasten wählen.

Angabe der Aufnahme-Stoppzeit

Dies ist eine einfache Methode, um die Zeit zum Stoppen der Aufnahme anzugeben, wenn Sie es eilig haben oder ins Bett gehen wollen.

Nur Hauptgerät

Während der Aufnahme

Drücken Sie [● REC] am Hauptgerät, um die Aufnahmezeit auszuwählen.

Mit jedem Drücken der Taste:

z.B.

So zeigen Sie die Restzeit an

Drücken Sie [STATUS].

So annullieren Sie die Einstellung

Drücken Sie [● REC] während der Aufnahme, bis der Zähler erscheint.

Die Aufnahme wird fortgesetzt.

Zur Beachtung

• Dieser Vorgang funktioniert nicht bei Timeraufnahmen (→ Seite 16) oder bei Verwendung von Flexible Recording (→ links).
• Wenn Sie [■] drücken, wird die Aufnahme gestoppt und die eingestellte Zeit gelöscht.
• Die eingestellte Zeit wird gelöscht, wenn Sie während der Aufnahmepause den Aufnahmemodus oder den Kanal wechseln.

Sofortaufnahme des gegenwärtig empfangenen Fernsehprogramms (Direct TV Recording)

Diese Funktion ermöglicht es Ihnen, die Aufnahme des gegenwärtig empfangenen Programms sofort zu starten.

Die am Gerät eingestellte Programmposition wird automatisch auf das gegenwärtig empfangene Fernsehprogramm umgeschaltet. Sobald Sie die Aufnahme stoppen, schaltet das Gerät automatisch wieder auf die vorher eingestellte Programmposition zurück.

Bedingungen für den korrekten Betrieb der Direct TV Recording-Funktion:

• Ihr Fernsehgerät muss mit der Funktion [Q Link] (→Seite 57) ausgestattet sein.
• Das Gerät muss über ein voll verdrahtetes 21-poliges Scart-Kabel mit dem Fernsehgerät verbunden sein.

Vorbereitung

• Drücken Sie [DVD], um "DVD/CD" als Signalquelle zu wählen.
• Legen Sie eine Disc ein.

Drücken Sie [● DIRECT TV REC].

Das momentan empfangene Fernsehprogramm wird aufgenommen.

So stoppen Sie die Aufnahme.

Drücken Sie [■].

Hinweis

• In manchen Fällen ist es u.U. nicht möglich, die Programmposition am Fernsehgerät während Direct TV Recording zu ändern.
• Drücken Sie nicht [SHIFT]+[AV LINK] während Direct TV Recording, weil sonst die Aufnahme möglicherweise nicht korrekt durchgeführt wird.

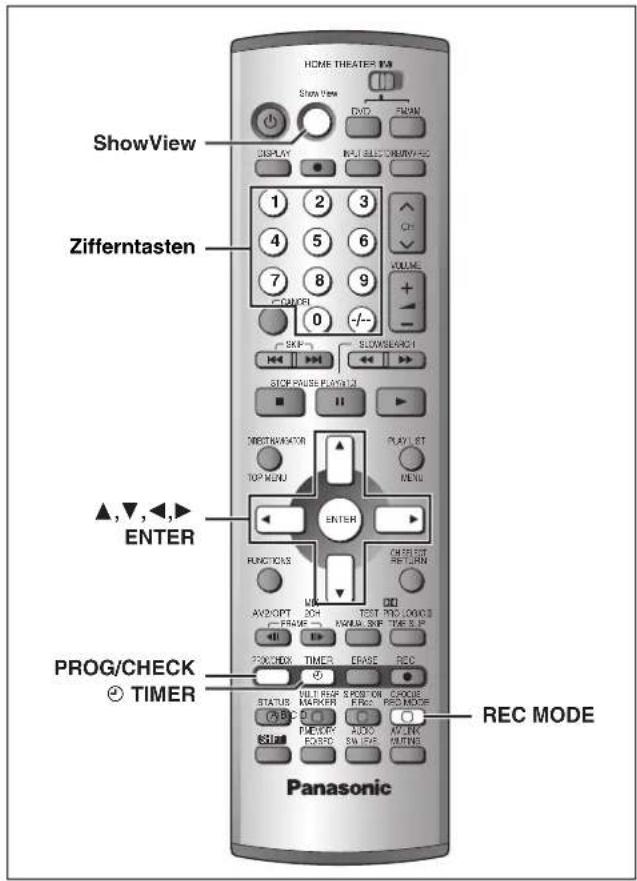

ShowView Zifferntasten ▲,▼,◄,► ENTER PROG/CHECK ◆ TIMER RECC MODE Panasonic HOME THEATER IM Show View DVD FEMA DISPLAY INPUT ELECTRONIC 1 2 3 4 5 6 7 8 9 0 -/-- VOLUME + - SKIP SOD/SEAWAY STOP PAUSE PLAYING I II DESTINATOR PLAY LIST TOP MENU MENU ENTER FUNCTIONS ORER SET RETURN AV2/OPT 20H TEST NO LONDS (FRASE) NORMAL SUR TARS 5 P PROCHOX TIMER ERASE REC STATUS VOLT REE SPOTION CROOK MARKER FREQ PROMODE PENCK PUNO AUCO VINC FORD SWITCH SWITCH RUNS Panasonic

RAM DVD-R

Sie können bis zu 16 Programme bis zu einem Monat im Voraus eingeben.

(Jedes tägliche oder wöchentliche Programm wird als ein Programm gezählt.)

Vorbereitung

- Stellen Sie die Uhr korrekt ein.

●Heben Sie den Schutz auf, bevor Sie beginnen. RAM

(Cartridge → Seite 8, Disc → Seite 36)

Verwendung der SHOWVIEW-Nummer für Timeraufnahmen

Durch Eingabe der SHOWVIEW-Nummer lässt sich das Gerät auf einfache Weise für Aufnahme programmieren. Diese Nummern können Sie in Zeitungen und Zeitschriften finden.

1 Drücken Sie [ShowView].

ShowView Restzeit 1:58 SP 12:53:30 15.7 DI ShowView Nummer eingeben (Testen 0-9).

2 Geben Sie die SHOWVIEW-Nummer mit den Zifferntasten ein.

Drücken Sie [◀], um zur Korrektur einer Ziffer zurückzugehen.

3 Drücken Sie [ENTER].

Überprüfen Sie das Programm, und nehmen Sie nötigenfalls Korrekturen mit [▲, ▼, ◀, ▶] vor.

• Bei Eingabe eines falschen Codes erscheint "Ungültiger Eintrag.". Geben Sie dann den richtigen Code ein.
• So wechseln Sie den Aufnahmemodus Drücken Sie [REC MODE].
• So geben Sie den Titel des Programms ein Wählen Sie "Titel" mit [◀, ▶], und drücken Sie [ENTER] (→Seite 30).

4 Drücken Sie [ENTER].

Die Einstellungen des Timeraufnahmeprogramms werden gespeichert.

Wird angezeigt, wenn die Aufnahme in den verbleibenden Platz auf der Disc passt.

Wiederholen Sie die Schritte 1–4, um weitere Aufnahmen zu programmieren.

5 Drücken Sie [PROG/CHECK].

Die Timerprogrammliste erlischt.

6 Drücken Sie [💡 TIMER].

Das Gerät schaltet sich aus, und "©" leuchtet im Display des Geräts auf, um anzuzeigen, dass der Timeraufnahme-Bereitschaftszustand aktiviert worden ist.

Wenn “—” unter “Name” erscheint, wählen Sie mit [▲, ▼] die gewünschte Programmposition.

• Die eingegebene Fernsehsenderinformation bleibt im Gerät gespeichert.

SHOWVIEW ist ein eingetragenes Warenzeichen der Gemstar Development Corporation. Das SHOWVIEW-System wurde hergestellt unter der Lizenz der Gemstar Development Corporation.

Manuelle Programmierung von Timeraufnahmen

1 Drücken Sie [PROG/CHECK].

TIMER RECORDING Name Datum Restellt 1:58 SP 12:36:00 15.7 D StopStarter 20:00:19 SEPANUS 00:00:19 Weltere Timerprogramme SELECT NEW Programme Sier ENTER spedictern

2 Wählen Sie "Weitere

Timerprogramme" mit [▲, ▼], und drücken Sie [ENTER].

3 Drücken Sie [▶], um die einzelnen Posten anzufahren, und [▲, ▼], um die Posten zu ändern.

• Mit jedem Drücken von [▶] werden die aktuellen Einstellungen angezeigt.
• Sie können die Werte für "Name", "Datum", "Start" und "Stop" mit den Zifferntasten eingeben.

TIMER RECORDING Restzelt 1:58 SP 12:57:00 15.7. DI Name Datum Start Stop Mode VPS 1 ARD 15/7 DI 22:00 22:30 SP Ave Title

• Name (Programmposition/Fernsehsendename)
• Datum

Aktuelles Datum ↓ ↑ Nächster Tag bis zu einem Monat später minus einen Tag ↓ ↑ Wochentimer: Täglich→Mo bis Sa→Mo bis Fr ↓ ↑ Tagestimer: So→----Sa

• Start (Startzeit)/Stop (Stoppzeit)
  Die Zeit erhöht oder verringert sich in 30-Minuten-Schritten, wenn Sie die Taste gedrückt halten.
• Mode (Aufnahmemodus → Seite 15) XP←→SP←→LP←→EP←→FR ↑
  •VPS/PDC (→rechts)

Ein←→Aus (---)

- Titel (→ Seite 30)

Wählen Sie "Titel" mit [◀, ▶], und drücken Sie [ENTER].

4 Drücken Sie [ENTER], wenn Sie mit der Timerprogrammierung fertig sind.

Wird angezeigt, wenn die Aufnahme in den verbleibenden Platz auf der Disc passt.

Wiederholen Sie die Schritte 2 bis 4, um noch weitere Aufnahmevorgänge zu programmieren.

5 Drücken Sie [PROG/CHECK].

Die Timerprogrammliste erlischt.

6 Drücken Sie [☐ TIMER].

Das Gerät schaltet sich aus, und "©" leuchtet im Display des Geräts auf, um anzuzeigen, dass der Timeraufnahme-Bereitschaftszustand aktiviert worden ist.

■ So heben Sie den Aufnahme-Bereitschaftszustand auf

Wenn Sie beispielsweise vor der Programm-Startzeit etwas anderes aufnehmen wollen:

Drücken Sie [💡 TIMER].

Das Gerät schaltet sich ein, und "②" erlischt.

- Denken Sie daran, [④ TIMER] vor der Programm-Startzeit zu drücken, um das Gerät wieder in den Aufnahme-Bereitschaftszustand zu versetzen. Die Timeraufnahme funktioniert nur, wenn “⑤” angezeigt wird.

■ So brechen Sie die Aufnahme nach dem Start ab

Drücken Sie [💡 TIMER].

Die Aufnahme stoppt.

Hinweis

•Die eingebaute Uhr arbeitet nach dem 24-Stunden-System.
- Wird das Gerät nicht spätestens 10 Minuten vor der programmierten Timeraufnahme-Startzeit in den Timeraufnahme-Bereitschaftsmodus versetzt, blinkt “∅” im Display des Geräts. Drücken Sie in diesem Fall [∅ TIMER], um das Gerät in den Timeraufnahme-Bereitschaftsmodus zu versetzen.
- “©” blinkt, wenn sich das Gerät nicht in den Timeraufnahme-Bereitschaftsmodus versetzen lässt (wenn z.B. keine oder eine nicht bespielbare Disc eingelegt ist, oder wenn die Disc geschützt ist). Überprüfen Sie die Disc sorgfältig.
- Sie können ein Programm wiedergeben, selbst wenn sich das Gerät im Timeraufnahme-Bereitschaftsmodus befindet oder eine Timeraufnahme durchgeführt wird.
- Wenn Fernsehprogramme mit SHOWVIEW aufgenommen werden, kann die tatsächliche Aufnahmezeit länger als das Programm selbst sein.
- Wenn bereits 16 Programme vorhanden sind, erscheint "PROG FULL" im Display des Geräts.
•Die angezeigte Restzeit basiert auf dem aktuellen Aufnahmemodus.
- Wenn Sie mehrere Timeraufnahmen unmittelbar aufeinander folgend programmieren, kann das Gerät den Anfang der späteren Programme nicht aufnehmen (ein paar Sekunden bei Aufnahme auf DVD-RAM und ungefähr 30 Sekunden bei Aufnahme auf DVD-R).

■ Einstellung zur Steuerung der Aufnahme-Start- und -Stoppzeit durch ein im Sendesignal enthaltenes Steuersignal (VPS/PDC-Funktion →Seite 57)

VPS steht für Video Programme System.

PDC steht für Programme Delivery Control.

Wenn ein Fernsehprogramm, z.B. ein Fußballspiel, länger als geplant dauert, gekürzt wird oder früher oder später beginnt, synchronisiert diese Funktion den Aufnahmestart und -stopp mit dem tatsächlichen Sendestart und -stopp des Fernsehprogramms.

Bedingungen für den korrekten Betrieb der VPS/PDC-Funktion:

• Die Einstellung muss so vorgenommen werden, dass "Ein" unter "VPS/PDC" angezeigt wird.
• Der Fernsehsender muss VPS/PDC-Signale senden.
• Die Programm-Startzeit muss korrekt auf die in der Zeitung/Zeitschrift abgedruckte Startzeit eingestellt werden.

HOME THEATERM Show View DVY FAMM DISPLAY INPUT SELECT/DOWN/RED 1 2 3 4 5 6 7 8 9 CANCEL 0 SKIP SLOWSOETH STOP PULSE PLAY/12 DIRECTOR/ASON PLAY LIST TOP MENU MENU ▲,▼,◀,► ENTER ENTER FUNCTIONS AV2/OPT MX 2CH TEST PRO LOOK II FRAME TITLE SLP PROCIDIX TIMER FRAME REC PROG/CHECK ◆ TIMER MUT PEAK 5 POSITION PARAMER FACIOVER AUDIO SWITCHEN OFFICE ON/OFFEE REC/ELEPHONE DATA DATA DATA DATA DATA DATA

RAM DVD-R

Überprüfen von Programmen

1 Drücken Sie [PROG/CHECK].

TIMER RECORDING Nr Name Datum Start Stop Mode Sp Aus OK 1 ARD 15/7 Di 19:00 20:00 SP Aus OK 2 ARD 15/7 Di 22:00 22:30 SP Aus OK Wettere Timerprogramme SELECT ENTER RETURN Neue Programme der ENTER speichem.

Erläuterung der Symbole

W	Die Zeiten überschneiden sich mit denen eines anderen Programms.●Beachten Sie Folgendes, wenn sich die Zeiten überschneiden:-Das Programm mit der früheren Startzeit erhält den Vorrang.-Die Aufnahme des Programms mit der späteren Startzeit beginnt, wenn die Aufnahme des früheren Programms beendet ist.-Wenn Sie zwei Programme mit der gleichen Startzeit erstellen, erhält das letztere den Vorrang.
●	Dieses Programm wird gegenwärtig aufgenommen.
F	Das Programm konnte nicht aufgenommen werden, weil die Disc voll war oder die maximale Anzahl von Programmen oder Szenen erreicht worden ist.
∅	Das Material wurde nicht aufgenommen, weil es kopiergeschützt war.
X	Das Programm wurde nicht vollständig aufgenommen, weil die Disc schmutzig war oder ein anderer Grund vorlag.

• Programme, die nicht aufgenommen werden konnten, werden zwei Tage später um 4 Uhr morgens aus der Liste gestrichen.

In der Zeile "Disc platz" angezeigte Meldungen

OK Wird angezeigt, wenn die Aufnahme in den verbleibenden Platz auf der Disc passt. Wenn jedoch "VPS/PDC" auf "Ein" eingestellt wurde und das Programm während der Aufnahme die geplante Zeit überschreitet, wird das Programm möglicherweise nicht bis zum Ende aufgenommen.
→(Datum)	Für täglich oder wöchentlich durchgeführte Aufnahmen erscheint die Anzeige, solange Aufnahmen möglich sind (bis zu einem Maximum von einem Monat ab der Gegenwart) auf der Basis der auf der Disc verfügbaren Restzeit.
!	Eine Aufnahme ist u.U. nicht möglich, weil die Disc schreibgeschützt ist, weil kein Platz mehr vorhanden ist, oder weil die höchstzulässige Anzahl von Programmen erreicht worden ist. Bitte überprüfen Sie die Disc.

2 Drücken Sie [PROG/CHECK].

Die Timerprogrammliste erlischt.

Ändern oder Löschen von Programmen

1 Drücken Sie [PROG/CHECK].

Die Timeraufnahmeliste erscheint.

2 Drücken Sie [▲, ▼] zur Wahl des Programms.

- Sie können Programme auch mit den Zifferntasten auswählen.

$$ \begin{array}{l l}\text {z.B.}&\text {"5": [0]} \rightarrow [ 5 ]\&\text {"15": [1]} \rightarrow [ 5 ]\end{array} $$

- Drücken Sie [◀, ▶], um mehrere Programme auf der Liste zu überspringen.

3 Drücken Sie [CANCEL] zum Löschen, oder [ENTER] zum Ändern.

Programme, die gegenwärtig aufgenommen werden, können nicht gelöscht werden.

4 Wenn Sie [ENTER] in Schritt 3 gedrückt haben,

Gehen Sie mit [◀, ▶] durch die Posten, ändern Sie die Einstellungen mit [▲, ▼], und drücken Sie [ENTER].

5 Drücken Sie [PROG/CHECK].

Die Timerprogrammliste erlischt.

So versetzen Sie das Gerät in den Timeraufnahme-Bereitschaftszustand

Drücken Sie [∅ TIMER].

Das Gerät schaltet sich aus, und "☐" leuchtet auf dem Display des Geräts auf.

Hinweis

- Durch Drücken von [PROG/CHECK] kann die Timeraufnahmeliste auch im ausgeschalteten Zustand angezeigt werden.

HOME THEATER Show View DVD FLASH DISPLAY MULTI-SHOT-FLOWER 1 2 3 4 5 6 VOLUME 7 8 9 0 -/-- STOP SLOWSHON STOP PULSE PLAYING 3 DIRECT NAVIGATOR TOP MENU PLAY LIST MENU ENTER FUNCTIONS OFFSET RETURNS AVIO/ROT ZICH TEST TECHNOLOGY FRAME MULTI-SHOT TIME SLIP TIME SLIP TIMER PROCHECK TIMER ERASE REC OUT-RAIN SPRING CHADS STATUS MARKER FREQ REC MODE A B C D E S A U O A V CLK NUTAO REMO FOR POSIC FLIPB NEST Zeitsprunganzeige Panasonic TIMER REC TIME SLIP

RAM

Wiedergabe ab dem Programmanfang während der Aufnahme—Chasing Play

Drücken Sie [▶] (PLAY).

Die Zeitsprunganzeige am Gerät leuchtet auf. Die Wiedergabe beginnt ab dem Anfang des z.Z. aufgenommenen Programms.

z.B.

Sie nehmen ein Sportprogramm auf und möchten es von Anfang an sehen.

Das gleiche Sportprogramm wird ab dem Anfang wiedergegeben. (Die Aufnahme wird fortgesetzt.)

Während des Schnellvorlaufs erfolgt keine Tonausgabe.

Gleichzeitige Aufnahme und Wiedergabe

Sie können ein vorher aufgenommenes Programm während der Aufnahme wiedergeben.

1 Drücken Sie [DIRECT NAVIGATOR].

Die Zeitsprunganzeige am Gerät leuchtet auf.

2 Wählen Sie das gewünschte Programm mit [▲, ▼] aus, und drücken Sie [ENTER].

z.B.

Sie möchten den gestern aufgenommenen Film sehen, während Sie ein Sportprogramm aufnehmen.

Ein Film wird wiedergegeben, während ein Sportprogramm aufgenommen wird.

DIRECT NAVIGATOR Nr Name Return Zell Title 01 4 10% CI 15:00 Dinosaur 02 10% N 1:00 Soccer Total 3 Nr SELECT ... ENTER RETURN

Hinweis

• Während des Schnellvorlaufs erfolgt keine Tonausgabe.
• Das Bearbeiten von Programmen während der gleichzeitigen Aufnahme und Wiedergabe ist nicht möglich (→Seite 34).

Überprüfen der aufgenommenen Szenen während der Aufnahme—Time Slip

Während der Aufnahme können Sie die gewünschte Szene eines bereits aufgenommenen oder des z.Z. aufgenommen Programms mit Hilfe der Zeiteinstellung angeben und beide Bilder in zwei Fenstern auf dem Bildschirm sehen.

1 Drücken Sie [TIME SLIP].

Die Zeitsprunganzeige am Gerät leuchtet auf.

Die Wiedergabe beginnt ab dem Zeitpunkt vor 30 Sekunden.

• Sie hören den Wiedergabeton.
• Drücken Sie [DIRECT NAVIGATOR] zur Wahl eines anderen Programms.

2 Geben Sie die Zeit mit [▲, ▼] ein, und drücken Sie [ENTER].

PLAY REC

Drücken Sie [▲, ▼], um die Zeit in Ein-Minuten-Einheiten zu ändern. Halten Sie [▲, ▼] gedrückt, um die Zeit in 10-Minuten-Einheiten zu ändern.

Drücken Sie [TIME SLIP], um das Wiedergabebild bildschirmfüllend anzuzeigen. Drücken Sie die Taste erneut, um das Wiedergabe- und Aufnahmebild anzuzeigen.

Hinweis

Je nach der Szene kann das Bild im kleinen Fenster verzerrt sein oder flimmern. Dies hat jedoch keinen Einfluss auf das aufgenommene Bild.

So stoppen Sie die Wiedergabe und Aufnahme

1 Drücken Sie [■]. (Die Wiedergabe stoppt.)

Warten Sie 2 Sekunden.

2 Drücken Sie [■]. (Die Aufnahme stoppt.)

- Um die Timeraufnahme zu stoppen, drücken Sie [④ TIMER].

HOME THEATER Show View CVD REACH DISPLAY SELECT △VCH INPUT ▲VCH STOP MUSE PLAYOUT DIRECT MUSATOR PLAY LIST TOP MENU MENU ENTER FUNCTIONS ORBIT RETURN AVODOT 2CH TEST PROLOGIC FRAME MANUAL STOP TIME SUB PROCHECK TIMER EDGE REC MULTI BEAR SPOTION SHOW REC MODE STATUS MARKER LIME REC MODE ABC D WORLD ACCESS METER PANOSY FOXICO SQUIPER METER ●REC REC MODE V,∧ CHANNEL ●REC EXT. LINK ■REC MODE

Vorbereitung
Schließen Sie das andere Gerät an die Eingangsbuchsen dieses Geräts an (→ Seite 49, 50).

1 Im Stoppzustand

Drücken Sie [INPUT SELECT], um den Eingangskanal für das angeschlossene Gerät zu wählen.

Wählen Sie "A1", "A2", "A3" oder "A4".

- Sie können den Eingangskanal durch Drücken von [∧ ∨ CH] wählen.

2 Drücken Sie [REC MODE] zur Wahl des Aufnahmemodus (XP, SP, LP oder EP).

3 Starten Sie die Wiedergabe am anderen Gerät.

4 Drücken Sie [● REC] an dem Punkt, an dem Sie die Aufnahme starten wollen.

Die Aufnahme beginnt.

So überspringen Sie unerwünschte Abschnitte

Drücken Sie [III], um die Aufnahme zu unterbrechen. (Drücken Sie die Taste erneut, um die Aufnahme fortzusetzen.)

So stoppen Sie die Aufnahme

Drücken Sie [■].

Hinweis

• Beim Aufnehmen von Zweitonprogrammen:
  –Wenn am angeschlossenen Gerät sowohl "M1" als auch "M2" gewählt ist, können Sie bei der Wiedergabe den gewünschten Ton einstellen. RAM
  -Wählen Sie am angeschlossenen Gerät entweder "M1" oder "M2". (Bei der Wiedergabe kann der gewünschte Ton nicht gewählt werden.) DVD-R
• Wenn Sie Flexible Recording (→Seite 15) anstelle der Schritte 2 und 4 verwenden, können Sie das Gerät so einstellen, dass die Aufnahme bis zum Ende des Videos fortgesetzt wird.
• Wird ein externes Gerät mit RGB-Ausgang an den AV2-Eingang dieses Geräts angeschlossen, muss das Ausgangssignal des externen Geräts auf RGB eingestellt werden, wenn Sie
  "AV2 Eingang" auf "RGB (nur PAL)" eingestellt haben (→ Seite 43).
• Wählen Sie das Fernsehsystem (PAL/NTSC) des Programms, das Sie aufnehmen möchten (→Seite 43).
• Schlechte Bildqualität oder Farbverfälschungen sind Anzeichen dafür, dass das aufgenommene Material kopiergeschützt war.

Fast alle im Handel erhältlichen Videos und DVDs besitzen einen Kopierschutz. Solche Videos und DVDs können mit diesem Gerät nicht kopiert werden.

Mit externen Geräten gekoppelte Timeraufnahme (EXT. LINK)

RAM DVD-R

Wird ein externes Gerät (z.B. ein Satellitenreceiver) mit Timerfunktion über ein 21-poliges Kabel an den AV2-Eingang dieses Recorders angeschlossen, ist es möglich, die mit dem Recorder durchgeführte Aufnahme über das externe Gerät zu steuern. Einzelheiten über den Anschluss des externen Geräts finden Sie auf Seite 50.

Vorbereitung

• Vergewissern Sie sich, dass "AV2 Buchse" auf "Ext Link 1" oder "Ext Link 2" eingestellt ist (→ Seite 43).
• Versetzen Sie den Recorder in den Timeraufnahme-Bereitschaftsmodus, nachdem Sie die Timerprogrammierung am externen Gerät vorgenommen haben. Nehmen Sie die Bedienungsanleitung des Geräts zur Hand.

Drücken Sie [EXT. LINK] am Hauptgerät, um es in den Timeraufnahme-Bereitschaftsmodus zu versetzen.

Solange ein Videobild vom Satelliten- oder Digitalreceiver übertragen wird, nimmt der Recorder das Bild auf.

Eine Meldung wird auf dem Fernsehschirm angezeigt. (Nur wenn "Ext Link 2" gewählt wird)

Um die Meldung zu löschen, drücken Sie [ENTER].

Aufnahme beginnt Ja Abbruch ENTER RETURN

So heben Sie die externe Steuerung auf

Drücken Sie [EXT. LINK], um die Aufnahme zu stoppen oder den Timeraufnahme-Bereitschaftsmodus abzuschalten.

Zur Beachtung

• Um das Fernsehgerät im Wiedergabemodus automatisch auf das Bild des Geräts umzuschalten, verbinden Sie den AV1-Anschluss dieses Geräts über ein 21-poliges Scart-Kabel mit dem Fernsehgerät.
• Diese Funktion ist bei einigen Geräten nicht verfügbar. Nehmen Sie die Bedienungsanleitung des Geräts zur Hand.
• In manchen Fällen wird der Anfang einer Aufnahme eventuell nicht korrekt aufgezeichnet.
• Wenn "AV2 Buchse" auf "Ext Link 2" eingestellt wird, ist diese Funktion unwirksam, falls ein NTSC-Signal zugeführt wird.
• Im gekoppelten Timeraufnahme-Bereitschaftsmodus wird das Wiedergabebild oder das Menübild nicht über den AV2-Anschluss ausgegeben.
