SCUA30 - Hi-Fi-Anlage PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Hi-Fi-Anlage
Marke	Panasonic
Modell	SC-UA30
Abmessungen (B × H × T)	265 mm × 606 mm × 272 mm
Gewicht	8 kg
Stromversorgung	CA 220-240 V, 50 Hz
Stromverbrauch	51 W (Standby 0,5 W, Bluetooth-Standby 0,6 W)
RMS-Ausgangsleistung	300 W gesamt (2 × 150 W an 4 Ω, 1 kHz, THD 30%)
FM-Radioempfänger	87,50 – 108,00 MHz, 30 Senderspeicher
Bluetooth	Version 2.1+EDR, Klasse 2, Profile A2DP, AVRCP, SPP, Reichweite 10 m
USB-Anschluss	USB 2.0 Full Speed, FAT12/16/32, bis zu 32 GB, MP3-Dateien
Optischer Digitaleingang	Lineares PCM 32/44,1/48/96 kHz
Analoger Audioeingang (AUX)	Cinch-Stecker stereo (1 System)
Mikrofon	2 Klinkenbuchsen 6,3 mm mono
Hauptfunktionen	Karaoke (Vocal Cancel, Echo, Key Control, Tempo, BGM, MIC EQ), Jukebox (Crossfade), Equalizer (Preset EQ, Manual EQ), D.Bass, Sleep-Timer, Wiedergabetimer, Beleuchtung, Auto-Abschaltung, Bluetooth-Standby
Betriebstemperatur	0 °C bis +40 °C
Betriebsfeuchtigkeit	20 % bis 80 % relative Luftfeuchtigkeit (ohne Kondensation)
Mitgeliefertes Zubehör	Fernbedienung (N2QAYB001215), Batterie, Netzkabel, Ferritkern, Innen-FM-Antenne, Antennensteckeradapter (UK/Irland)
Pflege und Reinigung	Vor der Reinigung Netzstecker ziehen, mit weichem, trockenem Tuch reinigen, kein Alkohol, Verdünner oder Benzin
Sicherheit	Doppelte Isolierung (Schutzklasse II), nicht Regen/Feuchtigkeit aussetzen, Lüftungsöffnungen nicht blockieren, kleine Zubehörteile von Kindern fernhalten
Ersatzteile und Reparierbarkeit	Nicht selbst reparieren, qualifizierten Fachmann hinzuziehen
Allgemeine Informationen	Eingetragene Marke Bluetooth, Android-Kompatibilität (Panasonic MAX Juke), Software-Update über Panasonic-Website

Häufig gestellte Fragen - SCUA30 PANASONIC

Wie kopple ich ein Bluetooth-Gerät mit der Panasonic SC-UA30?

Schalten Sie das Gerät ein, drücken Sie die Taste [PAIRING] (oder wählen Sie über [PLAY MENU] 'PAIRING'). Suchen Sie auf Ihrem Bluetooth-Gerät nach 'SC-UA30' und verbinden Sie sich. Wenn ein Code verlangt wird, geben Sie '0000' oder '1234' ein.

Wie stelle ich die Uhr an der Hi-Fi-Anlage Panasonic SC-UA30 ein?

Drücken Sie mehrmals [SETUP], bis 'CLOCK' angezeigt wird. Stellen Sie mit den Tasten ▲/▼ die Uhrzeit ein und bestätigen Sie mit [OK]. Die Uhr arbeitet im 24h-Modus.

Wie verwende ich die Karaoke-Funktion?

Schließen Sie ein Mikrofon (nicht im Lieferumfang) an die 6,3 mm Klinkenbuchse an. Drücken Sie [SOUND], um 'KARAOKE EFFECT' auszuwählen. Wählen Sie einen Effekt wie 'VOCAL CANCEL' zur Reduzierung der Stimme, 'ECHO', 'KEY CONTROL' usw. Stellen Sie die Mikrofonlautstärke über 'MIC VOL' im Menü [SOUND] ein.

Wie speichere ich FM-Sender vor?

Im FM-Modus drücken Sie [PLAY MENU] und wählen 'TUNE MODE' dann 'MANUAL', um einen Sender einzustellen. Drücken Sie [OK] zum Speichern, wählen Sie mit ▲/▼ eine Speichernummer und bestätigen Sie. Für automatisches Vorspeichern wählen Sie 'A.PRESET' im Menü.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie, ob die Batterie richtig eingelegt ist (Pole + und - korrekt). Wenn das Problem bestehen bleibt, ändern Sie den Fernbedienungscode: Wenn das Display 'REMOTE 1' anzeigt, drücken Sie 4 Sekunden [OK] und [<] ; für 'REMOTE 2' drücken Sie [OK] und [►].

Wie setze ich den Systemspeicher zurück?

Ziehen Sie das Netzkabel. Halten Sie die Taste [b/1] gedrückt, während Sie das Kabel wieder einstecken. Halten Sie die Taste gedrückt, bis '- - - - - - - - -' angezeigt wird. Lassen Sie die Taste los. Alle Einstellungen werden auf Werkseinstellungen zurückgesetzt.

Wie stelle ich den Sleep-Timer ein?

Drücken Sie mehrmals [SLEEP], um die Dauer (in Minuten) auszuwählen. Zum Abbrechen wählen Sie 'OFF'. Die verbleibende Zeit wird einige Sekunden nach Drücken von [SLEEP] angezeigt.

Welche USB-Dateitypen sind kompatibel?

Das System liest MP3-Dateien (Erweiterung .mp3) von USB-Geräten, die mit FAT12/16/32 formatiert sind, bis zu 32 GB. Es akzeptiert bis zu 800 Alben und 8000 Titel, maximal 999 Titel pro Album.

Wie verwende ich die Panasonic MAX Juke App?

Laden Sie die kostenlose App 'Panasonic MAX Juke' aus dem Google Play Store herunter. Verbinden Sie Ihr Android-Gerät mit derselben USB-Quelle wie die Anlage. Die App ermöglicht die Verwaltung der Jukebox, das Anfordern von Songs und den Genuss von Crossfade.

Was tun, wenn kein Ton aus den Lautsprechern kommt?

Überprüfen Sie die Lautstärke und die gewählte Quelle. Bei verzerrtem Ton reduzieren Sie die Lautstärke oder schalten Sie das Gerät kurz aus. Bei Brummen halten Sie die Netzkabel von anderen Geräten fern. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

BEDIENUNGSANLEITUNG SCUA30 PANASONIC

Drahtloses Laufsprechersystem

Wir möchten Ihnen dafür danken, dass Sie sich für dieses Gerät entschieden haben.

Um eine optimale Leistung und Sicherheit zu gewährleisten, lesen Sie bitte die Bedienungsanleitung sorgfältig durch.

Bewahren Sie diese Anleitung auf, um sie später zum Nachschlagen griffbereit zu haben.

Ihr System kann sich von den Abbildungen unterscheiden. Die Symbole auf diesem Produkt (einschließlich Zubehör) haben folgende Bedeutung:

~	Wechselstrom
□	Gerät der Klasse II (Der Aufbau des Produkts ist doppellt isoliert.)
|	EIN
◎	Standby

C

Konformitätserklärung (DoC)

Hiermit erklärt „Panasonic Corporation“, dass dieses Produkt den grundlegenden Anforderungen sowie den anderen relevanten Vorschriften der Richtlinie 2014/53/EU entspricht.

Kunden können eine Kopie der Original-Konformitätserklärung zu unseren RE-Produkten von unserer KE-Server herunterladen: http://www.ptc.panasonic.eu Kontaktadresse des zugelassenen Vertragsbüros: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Deutschland

Art des drahtlosen Betriebs	Frequenzband	Max. Leistung (dBm e.i.r.p.)
Bluetooth®	2402 – 2480 MHz	4 dBm

Inhaltsverzeichnis

Sicherheitsmaßnahmen 2

Mitgeliefertes Zubehör 3

Pflege und Instandhaltung 3

Transportieren des Geräts 3

Die Fernbedienung vorbereiten 4

Anschließen 4

Liste der Bedienelemente 5

Vorbereiten des Speichermediums 6

Wiedergabe von Speichermedien 7

Radio 8

Klangeffekte 9

Beleuchtung 9

Jukebox 9

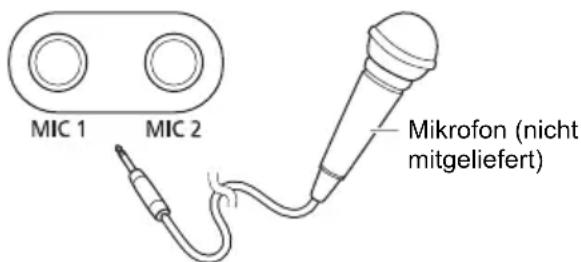

Verwendung des Mikrofons 10

Karaoke 10

Uhr und Timer 10

Externe Geräte 11

Andere 12

Fehlersuchanleitung 12

Technische Daten 14

Referenzen 15

Sicherheitsmaßnahmen

WARNUNG!

Gerät

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
• Dieses Gerät sorgfältig vor Nässe, Feuchtigkeit, Spritz- und Tropfwasser schützen.
• Blumenvasen und andere mit Flüssigkeiten gefüllte Behälter dürfen nicht auf dieses Gerät gestellt werden.
• Das empfohlene Zubehör verwenden.
• Auf keinen Fall die Abdeckung entfernen.
• Versuchen Sie nie, dieses Gerät selbst zu reparieren. Reparaturarbeiten sind grundsätzlich dem Kundendienstpersonal zu überlassen.
• Lassen Sie keine Metallgegenstände in dieses Gerät fallen.

VORSICHT!

Gerät

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
• Um ausreichende Belüftung zu gewährleisten, darf dieses Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum installiert oder aufgestellt werden.
• Achten Sie darauf, die Entlüftungsschlitze des Gerätes nicht durch Gegenstände aus Papier oder Stoff zu blockieren, z. B. Zeitungen, Tischdecken und Vorhänge.
• Stellen Sie keine Quellen offener Flammen, z. B. brennende Kerzen, auf das Gerät.
• Dieses Gerät ist für den Betrieb in Gebieten mit gemäßigtem Klima bestimmt.
• Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die von einem in der Höhe verwendeten Handy verursacht werden. Falls eine solche Störbeeinflussung festgestellt wird, sollte das Handy in größerer Entfernung von diesem Gerät betrieben werden.
• Stellen Sie das Gerät auf einer ebenen Fläche so auf, dass es vor direkter Sonneneinstrahlung, hoher Temperatur, hoher Luftfeuchtigkeit und starken Erschütterungen geschützt ist.

Netzkabel

• Der Netzstecker fungiert als Abschalteinrichtung. Installieren Sie dieses Gerät so, dass der Netzstecker sofort aus der Steckdose gezogen werden kann.

Batterie

• Explosionsgefahr bei falschem Einlegen der Batterie. Nur mit einem vom Hersteller empfohlenen Typ ersetzen.
• Was die Entsorgung der Batterien betrifft, erfragen Sie bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.
• Niemals starker Wärme oder offenen Flammen aussetzen. Die Batterie(n) nicht über längere Zeit bei geschlossenen Türen und Fenstern in direktem Sonnenlicht im Auto liegen lassen. Die Batterie niemals zerlegen oder kurzschließen. Die Alkali- oder Mangan-Batterie niemals wieder aufladen.
• Niemals eine Batterie mit abgelöster Umhüllung benutzen.
• Wenn die Fernbedienung für längere Zeit nicht benutzt wird, nehmen Sie die Batterie heraus. Bewahren Sie sie an einem kühlen, dunklen Ort auf.

Mitgeliefertes Zubehör

Kontrollieren Sie das mitgelieferte Zubehör.

2 Netzkabel, 1 Ferritkern

1 FM (UKW)-Zimmerantenne

1 Fernbedienung (N2QAYB001215), 1 Batterie für die Fernbedienung

Für Großbritannien und Irland: 1 Antennensteckeradapter

VORSICHT! Den Antennensteckeradapter stets außerhalb der Reichweite von Kleinkindern aufbewahren, um ein Verschlucken zu verhindern.

Hinweis: Verwenden Sie ein Netzkabel, das in Ihre Netzsteckdose passt.

Pflege und Instandhaltung

Trennen Sie vor der Wartung das Netzkabel. Reinigen Sie das System mit einem weichen, trockenen Tuch.

• Verwenden Sie zum Reinigen dieser Anlage auf keinen Fall Alkohol, Farbverdünner oder Benzin. Vor Gebrauch eines chemisch behandelten Reinigungstuchs lesen Sie bitte die dem Tuch beiliegende Gebrauchsanweisung.

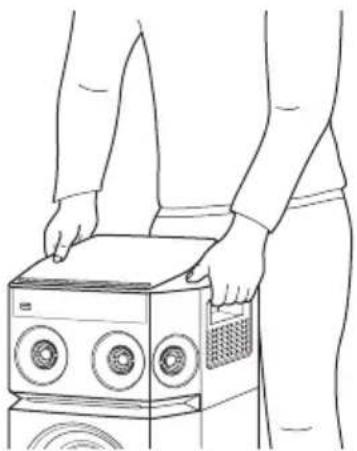

Transportieren des Geräts

Vorbereitung

Trennen Sie alle angeschlossenen Geräte und Kabel vom Gerät.

Hinweis:

• Um eine ausreichende Belüftung zu gewährleisten, sollte ein Mindestabstand von 10 mm zwischen dem Gerät und anderen Gegenständen eingehalten werden.
• Diese Lautsprecher sind nicht mit einer magnetischen Abschirmung ausgestattet. Sie können aber nicht in der Nähe von PCs oder anderen Geräten, die für magnetische Störungen empfindlich sind, aufgestellt werden.
• Wiedergabe mit hohem Lautstärkepegel über längere Zeiträume hinweg kann zu einer Beschädigung und einer Verkürzung der Lebensdauer der Lautsprecher führen. Verringern Sie die Lautstärke bei folgenden Bedingungen, um Schäden vorzubeugen: Bei Wiedergabe von verzerrtem Klang. Bei der Einstellung des Klangcharakters.

VORSICHT!

• Durch unsachgemäße Handhabung oder Transportweise kann das Gerät herunterfallen usw., was zu Sachschäden und/oder Verletzungen führen kann.
• Berühren Sie nicht die Schalloberflächen der Lautsprechermembran:
• Anderenfalls kann die Lautsprechermembran beschädigt werden. Die Lautsprechermembran kann sich erhitzen.
• Stellen Sie das Gerät nicht auf einen Tisch oder eine erhöhte Fläche.
• Gestatten Sie Kindern nicht, auf das Gerät zu klettern.
• Seien Sie daher vorsichtig, wenn Babys oder Kinder in der Nähe sind.

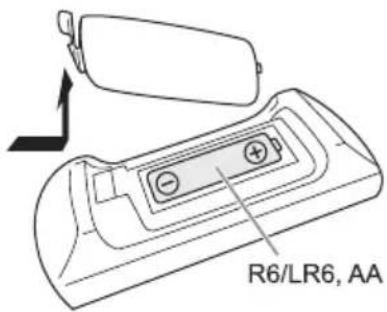

Die Fernbedienung vorbereiten

Benutzen Sie eine Alkali- oder Mangan-Batterie.

Legen Sie die Batterie so ein, dass die Pole (+ und -) mit den Symbolen in der Fernbedienung übereinstimmen.

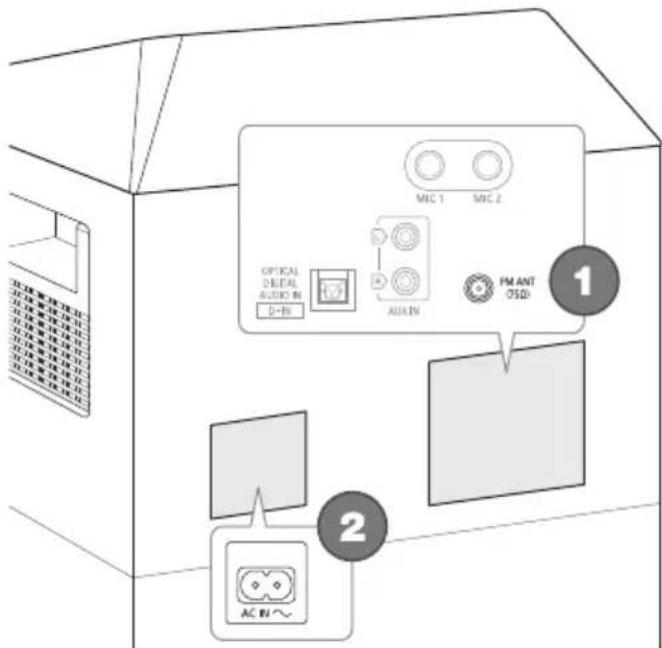

Anschließen

Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse vorgenommen wurden.

1 Verbinden Sie die FM (UKW)-Zimmerantenne.

Befestigen Sie den Antennendraht in der Position, in der die optimale Empfangsqualität erzielt wird.

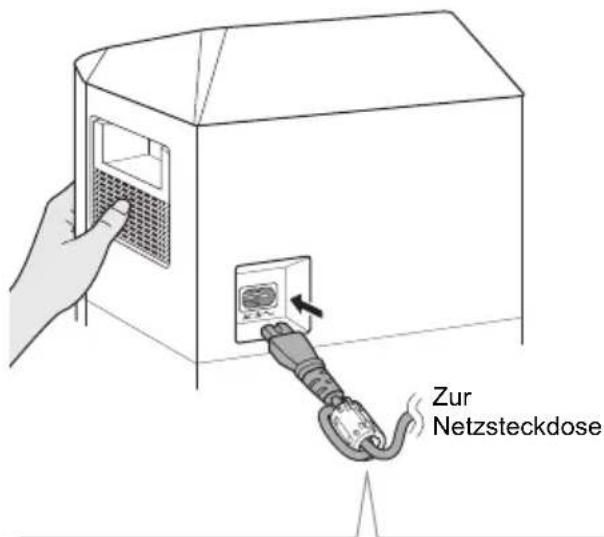

2 Verbinden Sie das Netzkabel.

Verwenden Sie keine anderen Netzkabel, außer den mitgelieferten.

Halten Sie das Gerät fest, wenn Sie das Netzkabel anschließen oder entfernen, damit das Gerät nicht herunterfällt.

Anbringen des Ferritkerns in der Nähe des Anschlusses

① Zum Öffnen ziehen Sie an den Lamellen (beide Seiten). ② Legen Sie das Netzkabel auf eine der konkaven Oberflächen. ③ Wickeln Sie das Netzkabel um den Ferritkern und auf die andere konkave Oberfläche. ④ Schließen Sie den Ferritkern, bis er einrastet.

Hinweis:

Wird der Ferritkern nicht am Netzkabel angebracht, kann dies bei anderen Geräten in der Nähe zu Störungen führen.

VORSICHT!

Bewahren Sie den Ferritkern außerhalb der Reichweite von Kindern auf, damit er nicht von diesen verschluckt werden kann.

Stromsparmodus

Das System verbraucht eine geringe Menge an Strom, selbst wenn es sich im Standby-Modus befindet. Bei Nichtverwendung empfehlen wir, das System von der Stromversorgung zu trennen.

Alle Einstellungen werden gelöscht, wenn das System von der Stromversorgung getrennt wird. Diese müssen erneut vorgenommen werden.

Hinweis:

Halten Sie die Antennen vom Netzkabel fern, damit keine Störgeräusche entstehen.

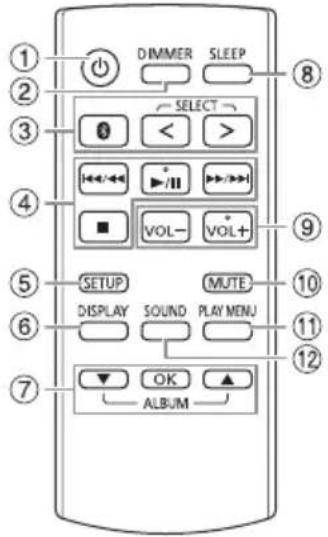

Liste der Bedienelemente

Steuern Sie das System per Fernbedienung. Diese Funktionen können auch mit den Tasten des Geräts ausgeführt werden, wenn diese die gleichen Bezeichnungen aufweisen.

① Bereitschafts-/Ein-Schalter [山], [山/1]

Mit diesem Schalter wird das Gerät aus der elektrischen Betriebsbereitschaft heraus eingeschaltet. Auch im Bereitschaftszustand nimmt das Gerät eine geringe Menge Strom auf.

② Helligkeit der Anzeige einstellen

Die Beleuchtung wird ebenfalls ausgeschaltet. Um diese Funktion zu löschen, Taste erneut drücken.

③ Audioquelle auswählen

Drücken Sie wiederholt [SELECT <, >] (am Gerät: [SELECT]), um die Quelle auszuwählen: USB → D-IN → FM ↑ AUX → BLUETOOTH

Am Gerät: Um die Bluetooth®-Kopplung zu starten, halten Sie gedrückt.

④ Einfache Wiedergabesteuerung ⑤ Setup-Menü anzeigen

⑥ Informationen anzeigen ⑦ Wählen bzw. bestätigen Sie die Option ⑧ Einschlaftimer einstellen ⑨ Stellen Sie den Lautstärkepegel ein

Stummschalten des Tons

Um diese Funktion zu löschen, Taste erneut drücken. "MUTE" wird ebenfalls abgeschaltet, wenn die Lautstärke verändert oder das Gerät ausgeschaltet wird.

① Wiedergabemenü anzeigen ② Klangeffekte auswählen ③ Wählen Sie die Jukebox ④ USB-Port ( ) ⑤ Anzeigebereich

Fernbedienungssensor

Entfernung: Innerhalb von ca. 7 m Winkel: Ca. 20° auf und ab, 30° nach links und rechts

Vorbereiten des Speichermediums

USB

Vorbereitung

Bevor Sie ein USB-Gerät an das System anschließen, vergewissern Sie sich, dass Sie eine Sicherheitskopie Ihrer Daten angelegt haben.

1 Verringern Sie die Lautstärke und schließen Sie das USB-Gerät an den USB-Anschluss an. 2 Drücken Sie wiederholt [SELECT <, >], um „USB“ auszuwählen.

Hinweis:

• Verwenden Sie keine USB-Adapterkabel. USB-Geräte, die über ein Kabel angeschlossen sind, werden von diesem System nicht erkannt.
• Einige Geräte können nicht geladen werden, da der maximale USB-Ladestrom nur 0,5 A beträgt.

Bluetooth®

Mit Bluetooth® können Sie die Verbindung und Wiedergabe mit einem Audiogerät drahtlos durchführen.

Vorbereitung

Schalten Sie das Gerät ein. - Schalten Sie die Bluetooth®-Funktion des Geräts ein und platzieren Sie das Gerät in der Nähe des Systems. - Für weitere Details lesen Sie die Bedienungsanleitung des Geräts.

Koppeln eines Geräts

Vorbereitung

Wenn dieses System mit einem Bluetooth®-Gerät verbunden ist, trennen Sie es (⇒ 6).

1 Drücken Sie [ ]3

Wenn „PAIRING“ angezeigt wird, fahren Sie mit Schritt 3 fort.

2 Drücken Sie [PLAY MENU], um „PAIRING“ auszuwählen, und danach [OK]. 3 Wählen Sie „SC-UA30“ aus dem Bluetooth®-Menü des Geräts.

Wenn Sie zur Eingabe eines Passworts aufgefordert werden, geben Sie „0000“ oder „1234“ ein. Nachdem das Pairing erfolgt ist, wird das Gerät eine automatische Verbindung mit dem System herstellen.

Eventuell wird die MAC-Adresse (Beispiel: 6C:5A:B5:B3:1D:0F) angezeigt, bevor „SC-UA30“ angezeigt wird.

Der Name des angeschlossenen Geräts wird einige Sekunden lang angezeigt.

Verwendendes Gerät

1 Halten Sie [bedrückt, bis „PAIRING“ angezeigt wird. 2 Wählen Sie „SC-UA30“ aus dem Bluetooth®-Menü des Geräts.

Hinweis:

• Das Pairing kann mit bis zu 8 Geräten mit diesem System ausgeführt werden. Beim Koppeln eines 9. Geräts wird das am längsten nicht verwendete Gerät ersetzt.
• Abhängig von der Suchfunktionalität des Bluetooth®-Geräts und der Umgebung, wenn der Produktname nicht im Bluetooth®-Menü des Geräts angezeigt wird, schalten Sie die Bluetooth®-Funktion des Geräts während des Kopplungsprozesses aus und wieder ein.

Anschließen eines Geräts

Vorbereitung

Wenn dieses System mit einem Bluetooth®-Gerät verbunden ist, trennen Sie es (⇒ 6).

1 Drücken Sie [13]

"BLUETOOTH READY" wird angezeigt.

2 Wählen Sie „SC-UA30“ aus dem Bluetooth®-Menü des Geräts. Der Name des angeschlossenen Geräts wird einige Sekunden lang angezeigt. 3 Starten Sie die Wiedergabe auf dem Gerät.

Hinweis:

• Damit das Gerät verbunden wird, muss ein Pairing durchgeführt werden.
• Dieses System kann jeweils nur mit einem Gerät verbunden werden.
• Wenn „BLUETOOTH“ als Quelle ausgewählt ist, versucht das System automatisch, eine Verbindung mit dem zuletzt verbundenen Gerät herzustellen. („LINKING“ wird während dieses Prozesses angezeigt.)

Trennen der Verbindung mit dem Gerät

Während ein Bluetooth®-Gerät angeschlossen ist

1 Drücken Sie wiederholt [PLAY MENU], um „DISCONNECT?“ auszuwählen. 2 Drücken Sie [Δ, ] , um „OK? YES“ auszuwählen, und danach [OK]. „BLUETOOTH READY“ wird angezeigt. Um die Funktion abzuschalten, wählen Sie „OK? NO“.

Verwendendes Geräts

Halten Sie [Bedrückt, bis „PAIRING“ angezeigt wird.

Hinweis:

Die Verbindung zum Gerät wird unterbrochen, wenn: Wählen Sie eine andere Quelle. - Platzieren Sie das Gerät außerhalb der maximalen Reichweite. Wählen Sie aus dem Bluetooth-Menü des Geräts. - Das System oder das Gerät abgeschaltet wird.

Wiedergabe von Speichermedien

Die folgenden Markierungen zeigen die Verfügbarkeit der Funktion.

USB: USB-Gerät mit MP3-Dateien.

BLUETOOTH: Bluetooth®-Gerät.

Einfache Wiedergabe

USB BLUETOOTH

Wiedergabe Drücken Sie [▶/■].
Stopp Drücken	Sie [■].USBThese Position ist gespeichert.,"RESUME" wird angezeigt.Drücken Sie erneut, um vollständig zu stoppen.
Pause Drücken	Sie [▶/■].Drücken Sie erneut, um die Wiedergabe fortzusetzen.
Überspringen	Drücken Sie [↓←/↓←] oder [▶▶/▶→], um den Titel zu überspringen.USBDrücken Sie [▲,▼], um das MP3-Album zu überspringen.
Suchen	Halten Sie [↓←/↓←] oder [▶▶/▶→] gedrückt.

Hinweis:

Je nach Bluetooth®-Gerät ist es möglich, dass einzelne Funktionen wirkungslos sind.

Verfügbare Informationen anzeigen

USB BLUETOOTH

Sie können die verfügbaren Informationen, wie z. B. MP3-Album und Titelnummer, auf dem Display anzeigen.

Drücken Sie wiederholt [DISPLAY].

Beispiel: Anzeige von MP3-Album und -Titelnummer.

Albumnummer Titelnummer

Hinweis:

• Maximale Anzahl von Zeichen, die angezeigt werden können: Umgebung 32
• Dieses System unterstützt ID3-Tags der Versionen 1.0, 1.1 und 2.3.
• Textdaten, die vom System nicht unterstützt werden, werden womöglich anders angezeigt.

Wiedergabemenü

USB

1 Drücken Sie wiederholt [PLAY MENU], um „PLAYMODE“ auszuwählen. 2 Drücken Sie [, ] , um die Einstellung zu wählen, und drücken Sie dann [OK].

OFF PLAYMODE Verwerfen Sie die Einstellung.
1-TRACK1	Einen ausgewählten Titel abspielen.Drucken Sie [▶/▶] oder [▶/▶], um den gewünschtenTitel auszuwahlen.
1-ALBUM1	Ein ausgewähltes MP3-Albumabspielen.Drucken Sie [▲,▼], um dasMP3-Album auszuwahlen.
RANDOMRND	Alle Titel in zufälliger Reihenfolgeabspielen.
1-ALBUM RANDOM1 RND	Alle Titel eines ausgewähltenMP3-Albums in zufälligerReihenfolge abspielen.Drucken Sie [▲,▼], um dasMP3-Album auszuwahlen.
ALL REPEAT Alle Titel werden wiederholt.
1-TRACK REPEAT1	Wiederholte 1-TRACK.
1-ALBUM REPEAT1	Wiederholte 1-ALBUM.
RANDOM REPEATRND	Wiederholte Zufallswiedergabe.
1-ALBUM RANDOM REPEAT1 RND	Wiederholte 1-ALBUM RANDOM.

Hinweis:

• Bei Zufallswiedergabe ist kein Sprung zu Titeln möglich, die bereits abgespielt wurden.
• Beim Trennen des USB-Geräts wird die Einstellung verworfen.

Link-Modus

BLUETOOTH

Sie können den Link-Modus ändern, um ihn an den Verbindungstyp anzupassen.

Vorbereitung

Wenn dieses System mit einem Bluetooth®-Gerät verbunden ist, trennen Sie es (⇒ 6).

1 Drücken Sie wiederholt [PLAY MENU], um „LINK MODE“ auszuwählen. 2 Drücken Sie [Δ, ] , um den Modus zu wählen, und drücken Sie dann [OK].

MODE 1 Schwerpunkt auf Konnektivität.
MODE 2(Standardeinstellung)	Schwerpunkt auf Klangqualität.

Hinweis:

• Wenn mit dieser Funktion Videoinhalte wiedergegeben werden, sind Video- und Audio-Ausgabe evtl. nicht synchronisiert. Wählen Sie in diesem Fall „MODE 1".
• Wählen Sie „MODE 1“, wenn die Tonausgabe unterbrochen ist.

Hinweis zu USB-Geräten

• Es gibt bei diesem System keine Garantie, dass die Verbindung mit allen USB-Geräten aufgebaut werden kann.
• Dieses System unterstützt USB 2.0 bei voller Geschwindigkeit.
• Dieses System kann USB-Geräte von bis zu 32 GB unterstützen.
• Nur das FAT 12/16/32-Dateisystem wird unterstützt.

Hinweis zu MP3-Dateien

• Dateien werden als Titel behandelt, während Ordner als Alben angesehen werden. Die Titel müssen die Erweiterung „mp3" oder „MP3" besitzen. Die Titel werden nicht unbedingt in der Reihenfolge der Aufnahme abgespielt.
• Je nach Sektorgröße ist es möglich, dass einzelne Dateien nicht funktionieren.

MP3-Datei auf einem USB-Gerät

• Dieses System hat Zugriffsmöglichkeiten auf bis zu: -800 Alben (einschließlich Hauptordner) -8000 Titel
• 999 Titel in einem Album

Radio

Vorbereitung

Drücken Sie wiederholt [SELECT <, > ], um „FM“ auszuwählen.

Manuelle Abstimmung

1 Drücken Sie wiederholt [PLAY MENU], um „TUNE MODE“ auszuwählen.

Alternativ drücken Sie [■] am Gerät, um „MANUAL“ auszuwählen. Fahren Sie mit Schritt 3 fort.

2 Drücken Sie [, ] , um „MANUAL“ auszuwählen, und danach [OK]. 3 Drücken Sie [|| / ] oder [ / ] , um den Sender einzustellen.

Zur automatischen Abstimmung halten Sie die Taste gedrückt, bis die Frequenz sich schnell zu ändern beginnt.

Speicher voreinstellen

Sie können bis zu 30 FM (UKW)-Sender speichern.

Automatische Voreinstellung

1 Drücken Sie [PLAY MENU], um „A.PRESET“ auszuwählen. 2 Drücken Sie [▲,▼], um „LOWEST“ oder „CURRENT“ auszuwählen, und danach [OK].

LOWEST Die Abstimmung beginnt mit der niedrigsten Frequenz.

CURRENT Die Abstimmung beginnt mit der aktuellen Frequenz.

Danach belegt der Tuner die Speicherplätze in aufsteigender Reihenfolge mit allen beim Suchlauf abgestimmten Sendern.

Um die Funktion abzuschalten, [■] drücken.

Manuelle Voreinstellung

1 Drücken Sie wiederholt [PLAY MENU], um „TUNE MODE“ auszuwählen. Alternativ drücken Sie [■] am Gerät, um „MANUAL“ auszuwählen. Fahren Sie mit Schritt 3 fort. 2 Drücken Sie [▲,▼], um „MANUAL“ auszuwählen, und danach [OK]. 3 Drücken Sie [◀◀] oder [▶▶], um den Sender einzustellen. 4 Drücken Sie [OK]. 5 Drücken Sie [▲,▼], um einen Speicherplatz zu wählen, und drücken Sie dann [OK].

Wiederholen Sie die Schritte 3 bis 5, um weitere Sender einzustellen.

Der neue Sender ersetzt den Sender mit der gleichen Voreinstellungsnummer.

Einen vorprogrammierten Sender auswählen

1 Drücken Sie wiederholt [PLAY MENU], um „TUNE MODE“ auszuwählen. Alternativ drücken Sie [■] am Gerät, um „PRESET“ auszuwählen. Fahren Sie mit Schritt 3 fort. 2 Drücken Sie [▲,▼], um „PRESET“ auszuwählen, und danach [OK]. 3 Drücken Sie [◀◀] oder [▶▶], um den vorprogrammierten Sender auszuwählen.

Empfang von RDS-Programmen

Der Tuner dieses Systems ermöglicht den Empfang von Sendern des Radiodatensystems (RDS) in Gebieten, wo RDS-Programme ausgestrahlt werden.

Drücken Sie wiederholt [DISPLAY].

PS Programmdienst

PTY Programmtyp

FREQ Frequenz

Hinweis:

Bei ungünstigen Empfangsbedingungen erscheinen u. U. keine RDS-Anzeigen.

Klang Effekte

Voreingestellter EQ (Preset EQ)

1 Drücken Sie [SOUND], um „PRESET EQ“ auszuwählen. 2 Drücken Sie [▲,▼], um die Einstellung zu wählen, und drücken Sie dann [OK]. Voreingestellte EQ-Einstellung: „ROCK“, „POP“, „AFRO BEAT“, „ARABIC“, „PERSIAN“, „INDIA BASS“, „DANGDUT“, „MALAY POP“, „ELECTRONICA“, „REGGAETON“, „SALSA“, „SAMBA“, „KARAOKE“ oder „FLAT“.

1 Drücken Sie wiederholt [SOUND], um „MANUAL EQ“ auszuwählen. 2 Drücken Sie [▲,▼], um den Klangeffekt auszuwählen. 3 Drücken Sie [◀◀/◀] oder [▶▶/▶], um die Einstellung zu wählen, und drücken Sie dann [OK].

BASS/MID/TREBLE -4 bis +4

Hinweis:

Wenn Sie eine PRESET EQ-Einstellung auswahlen, können sich diese Einstellungen ändern.

D.Bass

1 Drücken Sie wiederholt [SOUND], um „D.BASS“ zu wählen, drücken Sie dann [▲,▼], um „D.BASS LEVEL“ oder „D.BASS BEAT“ auszuwählen. Um die Funktion abzuschalten, wählen Sie „OFF D.BASS“. 2 Drücken Sie [◀◀/◀] oder [▶▶/▶] auf der Fernbedienung, um die Einstellung auszuwählen und drücken Sie dann [OK].

Hinweis:

D.BASS BEAT: Diese Funktion betont den Trommelschlag und erzeugt einen druckvollen Klang. Abhängig vom gewählten Titel ist der Effekt u. U. nur gering.

Beleuchtung

Sie können die Beleuchtung des Systems ein- bzw. ausschalten.

1. Drücken Sie wiederholt [SETUP], um "ILLUMINATION" auszuwählen. 2. Drücken Sie [▲,▼], um „ON“ auszuwählen, und danach [OK]. Um die Funktion abzuschalten, wählen Sie „OFF“.

Hinweis:

Wenn die Dimmer-Funktion eingeschaltet ist, bleibt die Beleuchtung des Systems ausgeschaltet, auch wenn Sie die Beleuchtungsfunktion eingeschaltet haben.

Jukebox

USB

Sie können mit der Jukebox-Funktion einen Überblendungseffekt zwischen den Liedern hinzufügen.

Verwenden der „Panasonic MAX Juke“-App: Sie können die kostenlose Android™-App „Panasonic MAX Juke“ von Google Play™ herunterladen und installieren, um zusätzliche Funktionen zu erhalten, wie beispielsweise die gleichzeitige Liedwiedergabe von mehreren Geräten. Sie können die Titel aufrufen, die Sie über die App wiedergeben möchten. Einzelheiten zur App finden Sie auf der Website unter http://av.jpn.support.panasonic.com/support/global/cs/audio/app/ (Diese Seite ist nur auf Englisch.)

1. Drücken Sie [PLAY MENU], um „JUKEBOX“ auszuwählen. 2. Drücken Sie [▲,▼], um die Einstellung zu wählen, und drücken Sie dann [OK].

Verwendendes Gerät

Drücken Sie [JUKEBOX], um die Einstellung auszuwählen.

OFF CROSSFADE: Überblendung abbrechen.

ON CROSSFADE: Überblendung hinzufügen.

OFF: Schalten Sie die Jukebox aus.

Hinweis:

• Das System wechselt automatisch in den Wiederholmodus, sobald Sie die Jukebox einschalten.
• Die Jukebox wird ausgeschaltet, wenn Sie das System ausschalten oder auf eine andere Quelle umschalten.
• Die Cross-Fade-Funktion funktioniert u.U. nicht zwischen Songs, die unterschiedliche Abtastfrequenzen haben.

Ändern der Wiederholungseinstellung

1 Drücken Sie wiederholt [PLAY MENU], um „PLAYMODE“ auszuwählen. 2 Drücken Sie [▲,▼], um die Einstellung zu wählen, und drücken Sie dann [OK].

RANDOM REPEAT	Wiederholte Zufallswiedergabe.
RND

ALL TITLE REPEAT Alle Titel werden wiederholt.

Verwendung des Mikrofons

Vorbereitung

Bevor Sie das Mikrofon anschließen oder abziehen, drehen Sie die Lautstärke des Systems auf sein Minimum herunter.

Rückseite des Geräts

1 Stecken Sie ein Mikrofon (nicht mitgeliefert) in die Mikrofonbuchse.

Steckerausführung: 6,3 mm monophonisch

2 Drücken Sie wiederholt [SOUND], um „MIC VOL“ auszuwählen. 3 Drücken Sie [▲,▼] zum Einstellen der Lautstärke des Mikrofons, und drücken Sie dann [OK]. 4 Wenn Sie mit Hintergrundmusik singen wollen, spielen Sie die Musikquelle ab und stellen Sie die Lautstärke des Systems ein.

Hinweis:

• Ertönt beim Gebrauch ein seltsamer Ton (heulend), bewegen Sie das Mikrofon von den Lautsprechern weg oder verringern Sie die Mikrofon-Lautstärke.
• Wenn Sie das Mikrofon nicht verwenden, ziehen Sie es aus der Mikrofonbuchse und verringern Sie die Mikrofon-Lautstärke auf das Minimum.

Karaoke

Vorbereitung

Wählen Sie die Musikquelle.

Hinweis:

Die Karaoke-Funktion wird ausgeschaltet, wenn Sie das System ausschalten.

Karaoke-Effekt

Sie können mit der Funktion Karaoke-Effekt Klangeffekte hinzufügen.

1 Drücken Sie wiederholt [SOUND], um „KARAOKE EFFECT“ auszuwählen.

2 Drücken Sie [Δ, ] , um den Effekt auszuwählen.

VOCAL CANCEL	Reduzieren Sie die Lautstärke der Stimmen oderändern Sie den Audiomodus (je nach Quelle).
ECHO Fügen	Sie einen Echoeffekt zum Ton hinzu.
KEY CONTROL	Ändern Sie die Tonart eines Liedes. Hinweis: Die Einstellung wird gelöscht, wenn Sie zu einer anderen Quelle wechseln.
TEMPO USB	Ändern Sie die Geschwindigkeit eines Liedes.
BGM Ändern	Sie den Pegel der Hintergrundmusik.
MIC EQ Wahlen	Sie einen MIC EQ-Modus.
OFF Deaktivieren	Sie den Effekt. Drücken Sie [OK], um zu bestätigen.
Um die aktuelle Einstellung zu überprüfen, drücken Sie [OK].
Drücken Sie [←/←] oder [▶/▶], um die Einstellung zu wahren, und drücken Sie dann [OK].
VOCAL CANCEL	"OFF", 1 bis 3, „L“, „R“, „L+R“ Bei Nutzung einer nicht für Karaoke formatierten Stereoquelle Für die meisten Lieder wird empfohlen, „2 VOCAL CANCEL" zu verwenden. Bei Nutzung einer für Karaoke formatierten Quelle L: Nur der linke Sound (nur Begleitung) R: Nur der rechte Sound (nur Stimmen) L+R: Rechte und linke Sounds werden vermischt
ECHO „OFF“, 1 bis 4
KEY CONTROL	-6 bis +6
TEMPO „OFF“, -2 bis +2
BGM „OFF“, 1 bis 3
MIC EQ „SINGING" oder „SPEECH"

Hinweis:

Um den Karaoke-Effekt für die Quelle D-IN oder AUX zu verwenden, setzen Sie „D-IN MODE“ oder „AUX MODE“ auf „MODE 1“ (⇒ 12) .

Uhr und Timer

Uhr einstellen

Dies ist eine 24-Stunden-Uhr.

1 Drücken Sie [SETUP], um „CLOCK“ auszuwählen. 2 Drücken Sie [Δ, ] , um die Zeit einzustellen, und drücken Sie dann [OK].

Zum Überprüfen der Zeit

Drücken Sie [SETUP], um „CLOCK“ auszuwählen, und danach [OK].

Drücken Sie im Standby-Modus [DISPLAY].

Hinweis:

Achten Sie darauf, die Uhr in regelmäßigen Abständen zu stellen.

Einschlafttimer

Der Einschlafttimer schaltet das System nach der festgelegten Zeit ab.

Drücken Sie [SLEEP], um die Zeit auszuwählen (in Minuten).

Um die Funktion abzuschalten, wählen Sie „OFF“.

So überprüfen Sie die verbleibende Zeitdauer: Drücken Sie [SLEEP].

Hinweis:

• Die verbleibende Zeitdauer wird im Minutentakt für eine Sekunde angezeigt. „SLEEP 1“ wird immer angezeigt, wenn nur 1 Minute verbleibt.
• Der Einschlafttimer hat grundsätzlich Vorrang. Stellen Sie sicher, dass sich die Timer-Einstellungen nicht überschneiden.

Wiedergabetimer

(Außer den Quellen Bluetooth®, D-IN und AUX)

Sie können die Zeitschaltuhr so einstellen, dass sie sich zu einem bestimmten Zeitpunkt einschaltet, um Sie zu wecken.

Vorbereitung

Stellen Sie die Uhr ein.

1 Drücken Sie wiederholt [SETUP], um „TIMER ADJ“ auszuwählen. 2 Drücken Sie [Δ, ] , um die Startzeit einzustellen, und drücken Sie dann [OK]. 3 Wiederholen Sie Schritt 2, um die Endzeit einzustellen. 4 Drücken Sie [, ] , um die wiederzugebende Quelle zu wählen, und drücken Sie dann [OK].

So aktivieren Sie den Timer

1 Bereiten Sie die gewünschte Wiedergabequelle vor (USB oder Radio), und stellen Sie die Lautstärke ein. 2 Drücken Sie wiederholt [SETUP], um „TIMER SET“ auszuwählen. 3 Drücken Sie [, ] , um „PLAY ON“ auszuwählen, und danach [OK].

"Wird angezeigt.

Um die Funktion abzuschalten, wählen Sie „PLAY OFF".

Die Timerfunktionen werden nur aktiviert, wenn das System ausgeschaltet ist.

Zum Überprüfen der Einstellung

Drücken Sie wiederholt [SETUP], um „TIMER ADJ“ auszuwählen, und danach [OK].

Drücken Sie im Standby-Modus zweimal [DISPLAY].

Hinweis:

• Der Timer beginnt mit einer niedrigen Lautstärke und wird sich nach und nach bis zum voreingestellten Pegel erhöhen.
• Der Timer wird täglich zur eingestellten Zeit aktiviert, wenn er eingeschaltet ist.
• Wenn Sie das System bei aktiviertem Timer ausschalten und wieder einschalten, stoppt der Timer nicht bei der Endzeit.

Externe Geräte

Vorbereitung

Ziehen Sie das Netzkabel. - Schalten Sie alle Geräte aus und beachten Sie die entsprechenden Bedienungsanleitungen.

Hinweis:

• Verbiegen Sie die Kabel nicht im spitzen Winkel.
• Zusatzgeräte und Kabel sind separat erhältlich.
• Wenn Sie einen Adapter verwenden, kann es zu Klangverzerrungen kommen.
• Wenn Sie andere als die beschriebenen Geräte anschließen möchten, fragen Sie Ihren Audio-Fachhändler.

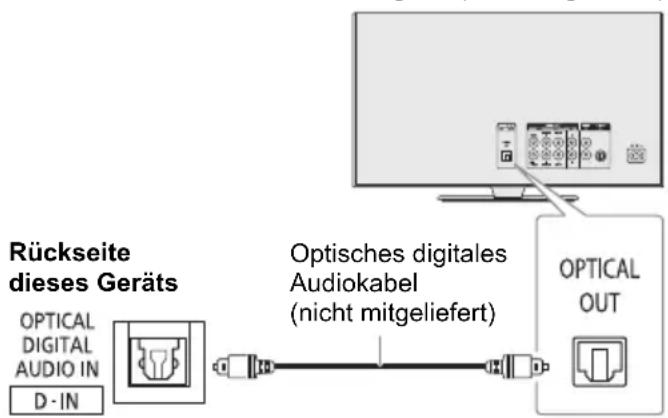

Verwendung des optischen Eingangs

Sie können ein Fernsehgerät, einen Videorekorder, DVD-Player usw. anschließen und den Ton über dieses System laufen lassen.

Fernsehgerät (nicht mitgeliefert)

1 Schließen Sie die externen Geräte an. 2 Drücken Sie wiederholt [SELECT <, > ], um „D-IN“ auszuwählen. 3 Schalten Sie die externen Geräte ein.

Hinweis:

• Dieses System verarbeitet lineare PCM-Signale. Die mehrkanalige Quelle wird auf 2 Kanäle konvertiert.
• Abtastfrequenz: 32 kHz, 44,1 kHz, 48 kHz und bis zu 96 kHz.
• Der Ton wird stummgeschaltet, wenn das Signalformat oder die Frequenz nicht unterstützt wird.
• Wenn die Fernsehlautsprecher einen Ton abgeben, verringern Sie die Lautstärke des Fernsehers auf ein Minimum.

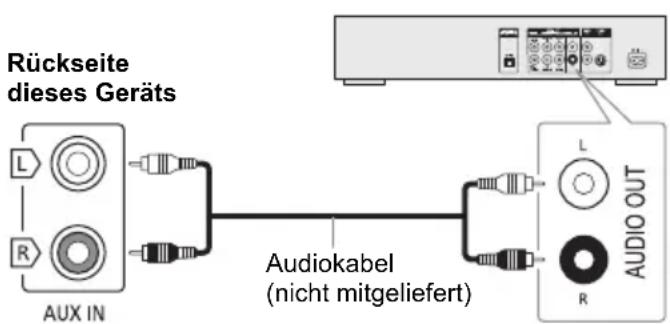

Verwendung des AUX-Eingangs

Sie können einen Videorekorder, DVD-Player usw. anschließen und Ihr Audio über dieses System laufen lassen.

DVD-Player (nicht mitgeliefert)

1. Schließen Sie die externen Geräte an. 2. Drücken Sie wiederholt [SELECT <, > ], um „AUX“ auszuwählen. 3. Schalten Sie die externen Geräte ein.

D-IN-Modus und AUX-Modus

1. Drücken Sie wiederholt [SELECT <, > ], um „D-IN“ oder „AUX“ auszuwählen. 2. Drücken Sie [PLAY MENU], um „D-IN MODE“ oder „AUX MODE“ auszuwählen. 3. Drücken Sie [Δ, ] , um den Modus zu wählen, und drücken Sie dann [OK].

MODE 1 Wahlen Sie diesen Modus, um die Karaoke-Effekt-Funktion zu verwenden.
MODE 2 (Standardeinstellung)	Wahlen Sie diesen Modus beim Fernsehen, Ansehen von Filmen oder Verwenden eines externen Players mit Karaoke-Funktionen.

Andere

Automatisches Ausschalten

Dieses System schaltet sich automatisch ab, wenn Sie es ca. 20 Minuten lang nicht verwenden.

1. Drücken Sie wiederholt [SETUP], um „AUTO OFF“ auszuwählen. 2. Drücken Sie [ , ] um ON auszuwählen, und danach [OK].

Um die Funktion abzuschalten, wählen Sie "OFF".

Hinweis:

• Diese Funktion steht nicht zur Verfügung, wenn die Quelle das Radio ist oder wenn ein Bluetooth®-Gerät verbunden ist.
• Diese Funktion ist möglicherweise wirkungslos, wenn ein Mikrofon angeschlossen ist.

Bluetooth®-Standby

Diese Funktion schaltet automatisch das System ein, wenn Sie eine Bluetooth®-Verbindung von einem gekoppelten Gerät herstellen.

1 Drücken Sie wiederholt [SETUP], um „BLUETOOTH STANDBY“ auszuwählen. 2 Drücken Sie [▲,▼], um „ON“ auszuwählen, und danach [OK].

Um die Funktion abzuschalten, wählen Sie "OFF".

Hinweis:

Bei einigen Geräten dauert es möglicherweise länger, bis sie reagieren. Wenn Sie mit einem Bluetooth®-Gerät verbunden sind, bevor Sie das System ausschalten, warten Sie mindestens 5 Sekunden, bevor Sie eine erneute Verbindung zu diesem System von Ihrem Bluetooth®-Gerät aus herstellen.

Software-Update

Gelegentlich kann Panasonic aktualisierte Software für dieses Gerät herausgeben, mit der möglicherweise neue Funktionen hinzugefügt oder vorhandene Funktionen verbessert werden. Diese Updates stehen kostenlos zur Verfügung. Weitere Einzelheiten finden Sie auf der folgenden Website.

http://panasonic.jp/support/global/cs/

(Diese Seite ist nur auf Englisch.)

Überprüfen der Software-Version

1 Drücken Sie wiederholt [SETUP], um „SW VER.“ auszuwählen, und danach [OK]. Die Software-Version wird angezeigt. 2 Drücken Sie [OK] erneut, um zu beenden.

Fehlersuchanleitung

Führen Sie die folgenden Kontrollen durch, bevor Sie den Kundendienst anrufen. Falls Sie Fragen zu den Prüfpunkten haben oder sich eine Störung anhand der angegebenen Abhilfemaßnahmen nicht beseitigen lässt, nehmen Sie bitte Kontakt mit Ihrem Fachhändler auf.

Allgemeine Störungen

Das Gerät funktioniert nicht.

Die Sicherheitsvorrichtung wurde aktiviert. Führen Sie Folgendes durch:

1. Drücken Sie [0/1] am Gerät, um das Gerät in den Bereitschaftsmodus zu schalten. Wenn das Gerät nicht in den Bereitschaftsmodus schaltet, trennen Sie das Netzkabel und schließen Sie es wieder an.
2. Drücken Sie [U/I] erneut, um das Gerät einzuschalten. Wenn das Problem bestehen bleibt, wenden Sie sich an Ihren Händler.

Im Bereitschaftsmodus leuchtet die Anzeige auf und verändert sich ständig.

• Halten Sie [■] am Gerät gedrückt, um „DEMO OFF“ auszuwählen.

Die Fernbedienung funktioniert nicht.

• Überprüfen Sie, ob die Batterie korrekt eingesetzt ist.

Verzerrter bzw. kein Ton.

Stellen Sie die Systemlautstärke ein. - Schalten Sie das System aus, stellen Sie die Ursache fest und beheben Sie sie. Schalten Sie das System dann wieder ein. Ursache können eine Überlastung der Lautsprecher durch übermäßige Lautstärke oder Strom und der Gebrauch des Systems in heißer Umgebung sein.

Während der Wiedergabe ist ein Brummton zu hören.

• Das System befindet sich in der Nähe von Netzkabeln oder Leuchtstofflampen. Halten Sie andere Geräte und Kabel von den Kabeln dieses Systems fern.

Der Lautstärkepegel wird verringert.

• Wegen der kontinuierlichen Nutzung bei hoher Lautstärke wurde die Schutzschaltung aktiviert. Dadurch soll das System geschützt werden und die Tonqualität erhalten bleiben.

USB

Das USB-Gerät bzw. dessen Inhalt wird nicht erkannt.

• Das Format oder der Inhalt des USB-Geräts ist mit dem System nicht kompatibel.
• USB-Geräte mit einer Speicherkapazität von mehr als 32 GB funktionieren unter Umständen manchmal nicht.

Langsamer Betrieb des USB-Geräts.

• Große Dateien oder USB-Geräte mit einer hohen Speicherkapazität werden langsamer gelesen.

Bluetooth®

Das Pairing kann nicht durchgeführt werden.

• Überprüfen Sie den Zustand des Bluetooth®-Geräts.
• Das Gerät befindet sich außerhalb der 10 m Kommunikationsreichweite. Platzieren Sie das Gerät erhöht zum System.

Das Gerät kann nicht verbunden werden.

• Das Pairing des Geräts ist fehlgeschlagen. Führen Sie das Pairing nochmals durch.
• Das Pairing des Geräts wurde ersetzt. Führen Sie das Pairing nochmals durch.
• Dieses System konnte mit einem anderen Gerät verbunden sein. Trennen Sie das andere Gerät, und versuchen Sie erneut, das Gerät anzuschließen.
• Das System hat möglicherweise ein Problem. Schalten Sie das System aus und anschließend wieder ein.
• Wenn „MODE 2“ in „LINK MODE“ ausgewählt ist, wählen Sie „MODE 1“ (⇒ 7).

Das Gerät ist verbunden, aber die Audiowiedergabe ist über das System nicht hörbar.

• Bei einigen eingebauten Bluetooth®-Geräten muss die Audioausgabe zu „SC-UA30“ manuell eingestellt werden. Für weitere Details lesen Sie die Bedienungsanleitung des Geräts.

Die Tonausgabe des Geräts ist unterbrochen.

• Das Gerät befindet sich außerhalb der 10 m Kommunikationsreichweite. Platzieren Sie das Gerät erhöht zum System.
• Entfernen Sie etwaige Hindernisse zwischen dem System und dem Gerät.
• Andere Geräte, die das 2,4 GHz-Frequenzband verwenden (WLAN-Router, Mikrowellen, Schnurlose Telefone usw.), stören. Stellen Sie das Gerät näher am System und weiter entfernt von den anderen Geräten auf.
• Wählen Sie „MODE 1“ für eine stabile Kommunikation (⇒ 7).

Radio

Der Klang ist verzerrt.

• Installieren Sie eine optionale FM (UKW)-Außenantenne. Die Außenantenne sollte von einem qualifizierten Fachmann installiert werden.

Es sind Klopfgeräusche zu hören.

• Schalten Sie das Fernsehgerät aus oder stellen Sie das System weiter entfernt von Fernsehgeräten auf.
• Wenn Interferenzen auftreten, entfernen Sie Mobiltelefone aus der Nähe des Systems.

D-IN, AUX

Wiedergabe von Bild und Ton sind nicht synchron.

• Wenn die Quelle D-IN ausgewählt ist, setzen Sie „D-IN MODE“ auf „MODE 2“.
• Wenn die Quelle AUX ausgewählt ist, setzen Sie „AUX MODE“ auf „MODE 2“.

Der Karaoke-Effekt kann nicht verwendet werden.

• Wenn die Quelle D-IN ausgewählt ist, setzen Sie „D-IN MODE“ auf „MODE 1“.
• Wenn die Quelle AUX ausgewählt ist, setzen Sie „AUX MODE“ auf „MODE 1“.

Anzeige am Gerät

6

• Diese Anzeige erscheint beim erstmaligen Anschließen des Netzkabels sowie nach Auftreten eines Stromausfalls. Stellen Sie die Uhr ein. Die Spielzeit des Titels beträgt mehr als 99 Minuten.

"ADJUST CLOCK"

Die Uhr ist nicht eingestellt. Stellen Sie die Uhr.

ADJUST TIMER

• Der Wiedergabetimer ist nicht eingestellt. Stellen Sie den Wiedergabetimer ein.

• Das Signalformat oder die Frequenz wird nicht unterstützt.
• Dieses System verarbeitet keine Bitstream-Signale. Ändern Sie die Einstellung des digitalen Audioausgangs am externen Gerät zu PCM.
• Dieses System unterstützt Abtastraten von 32 kHz, 44,1 kHz, 48 kHz und bis zu 96 kHz. Wählen Sie nur die unterstützten Abtastraten am angeschlossenen Gerät aus.
• Schließen Sie das externe Gerät am AUX-Eingang an.

AUTO OFF

• Das System wurde 20 Minuten lang nicht verwendet und schaltet sich in einer Minute aus. Um abzubrechen, drücken Sie eine beliebige Taste.

"ERROR"

• Es wurde ein Fehler in der Bedienung vorgenommen. Bitte lesen Sie die Bedienungsanleitung und versuchen Sie es nochmals.

Die Schutzschaltung wurde aktiviert und das System kann automatisch ausgeschaltet werden. - Trennen Sie das Netzkabel vom Stromnetz und warten Sie einige Sekunden, bevor Sie es wieder anschließen. Wenn das Problem weiterhin besteht, ziehen Sie das Netzkabel ab und wenden Sie sich an Ihren Händler.

NO PLAY

"UNSUPPORT"

• Es befindet sich kein Album oder Musiktitel auf dem USB-Gerät.
• Prüfen Sie den Inhalt. Sie können nur unterstützte Formate wiedergeben.
• Das System hat möglicherweise ein Problem. Schalten Sie das System aus und anschließend wieder ein.

"NOT SUPPORTED"

• Um den Karaoke-Effekt für die Quelle D-IN oder AUX zu verwenden, setzen Sie „D-IN MODE" oder „AUX MODE" auf „MODE 1".

"PLAYERERROR"

• Ein nicht unterstütztes MP3-Format wird abgeschlossen. Dieser Titel wird übersprungen, und die Wiedergabe wird mit dem nächsten Titel fortgesetzt.

"REMOTE 1"

"REMOTE 2"

• Die Fernbedienung und das Gerät verwenden verschiedene Codes. Ändern Sie den Code der Fernbedienung.
• Wenn „REMOTE 1“ angezeigt wird, halten Sie [OK] und auf der Fernbedienung mindestens 4 Sekunden lang gedrückt.
• Wenn „REMOTE 2“ angezeigt wird, halten Sie [OK] und [<] mindestens 4 Sekunden lang gedrückt.

"USB NO DEVICE"

• Das USB-Gerät ist nicht angeschlossen. Überprüfen Sie den Anschluss.

"USB OVER CURRENT ERROR"

• Das USB-Gerät hat zu viel Strom gezogen. Trennen Sie das USB-Gerät, und schalten Sie das System aus und dann wieder ein.
• Überprüfen Sie die Verbindung, sie kann durch ein defektes USB-Kabel verursacht werden.

• Bei Titeln mit variabler Bitrate (VBR) kann die Restspielzeit nicht angezeigt werden.

Code der Fernbedienung

Wenn andere Geräte von Panasonic mit der Fernbedienung dieses Systems aktiviert werden, müssen Sie den Code der System-Fernbedienung ändern.

Vorbereitung

Halten Sie wiederholt [SELECT] am Gerät, um „AUX“ auszuwählen.

So setzen Sie den Code auf „REMOTE 2“

1 Halten Sie [SELECT] am Gerät und [<] gedrückt, bis „REMOTE 2“ angezeigt wird. 2 Halten Sie [OK] und [<] mindestens 4 Sekunden lang gedrückt.

So setzen Sie den Code auf „REMOTE 1“

1 Halten Sie [SELECT] am Gerät und [...] auf der Fernbedienung gedrückt, bis „REMOTE 1“ angezeigt wird. 2 Halten Sie [OK] und [...] auf der Fernbedienung mindestens 4 Sekunden lang gedrückt.

Systemspeicher zurücksetzen

Setzen Sie den Speicher in folgenden Fällen zurück: - Das Gerät reagiert beim Drücken der Knöpfe nicht. - Sie möchten den gesamten Speicherinhalt löschen und zurücksetzen. 1 Ziehen Sie das Netzkabel.

2 Halten Sie den Schalter [ /1] am Gerät gedrückt und schließen Sie das Netzkabel erneut an. Halten Sie den Schalter weiter gedrückt, bis a ngezeigt wird.

3 [U/I] Schalter freigegeben.

Alle Einstellungen werden auf die werkseitigen Voreinstellungen zurückgesetzt. Sämtliche gespeicherte Eingaben müssen neu festgelegt werden.

Technische Daten

Allgemeine Daten

Stromversorgung
	220 V bis 240 V Wechselstrom, 50 Hz
Leistungsaufnahme	51 W
Leistungsaufnahme im Bereitschaftszustand (ca.)
Wenn „BLUETOOTH STANDBY“ auf „OFF“ gesetzt ist	0,5 W
Wenn „BLUETOOTH STANDBY“ auf „ON“ gesetzt ist	0,6 W

Abmessungen (B x H x T) 265 mm x 606 mm x 272 mm

Masse 8 kg

Betriebstemperaturbereich 0 °C bis +40 °C

Betriebsluftfeuchtigkeitsbereich

20% bis 80% rel. Feuchte (ohne Kondensatbildung)

Verstärkerteil

RMS Ausgangsleistung

Frontkanal (x 2 Kanäle) 150 W pro Kanal (an 4 Ω), 1 kHz, 30% THD RMS-Gesamtleistung 300 W

Tuner-, Anschlussteil

Frequenzmodulation (FM (UKW))

Anzahl der speicherbaren Festsender 30 Sender Frequenzbereich 87,50 MHz bis 108,00 MHz (50 kHz-Raster) Antennenklemmen 75 Ω (unsymmetrisch)

Digitaler Audio-Eingang

Optischer Digitaleingang: Optische Anschlussklemme, Abtastfrequenz 32 kHz, 44,1 kHz, 48 kHz, 96 kHz, Audioformat PCM

Analoger Audio-Eingang

Audio-Eingang: Pin-Buchse (1 System)

Mikrofon

Anschluss: Mono, 6,3 mm-Buchse (2 System)

USB-Teil

USB-Port

USB-Standard: USB 2.0 volle Geschwindigkeit, Speichermedium, Formatunterstützung MP3 (.mp3), Dateisystem des USB-Geräts FAT12, FAT16, FAT32

Bluetooth®-Teil

Version Bluetooth

Version 2.1 + EDR

Klasse: Klasse 2

Unterstützte Profile: A2DP, AVRCP, SPP

Frequenzband: 2,4 GHz-Band FH-SS

Betriebsfrequenz 2402 MHz bis 2480 MHz

Max. Leistung (e.i.r.p.) 4 dBm

Reichweite 10 m Sichtlinie

Unterstützte Codes SBC

Lautsprecherbox

Lautsprechereinheit(en)

Tieftöner 13 cm Konustyp x 2 Stück

Hochtöner 4 cm Konustyp x 4 Stück

Hinweis:

• Änderungen der technischen Daten sind jederzeit vorbehalten. Die angegebenen Masse- und Abmessungsdaten sind ungefähre Werte.
• Der Gesamtklirrfaktor wurde mit einem Digitalspektrometer gemessen.

Referenzen

Bluetooth®-Informationen

Panasonic übernimmt keine Haftung für Daten und/oder Informationen, die während einer drahtlosen Übertragung kompromittiert werden.

Frequenzband

• Dieses System nutzt das 2,4 GHz Frequenzband.

Zertifizierung

• Dieses System hält die Frequenzbeschränkungen ein und verfügt über eine Zertifizierung gemäß der Frequenznutzungsplanverordnung. Deshalb ist eine Funkzulassung nicht notwendig. Die folgenden Handlungen sind in einigen Ländern strafbar:
• Das Zerlegen oder Ändern des Geräts. -Spezifikationsanzeigen werden entfernt.

Nutzungsbeschränkungen

• Drahtlose Übertragung und/oder Verwendung von mit Bluetooth® ausgerüsteten Geräten ist nicht garantiert.
• Alle Geräte müssen den Normen der Bluetooth SIG, Inc. entsprechen.
• Je nach Spezifikationen und Einstellungen eines Gerätes, kann die Verbindung nicht hergestellt werden oder einige Funktionen können unterschiedlich sein.
• Dieses System unterstützt Bluetooth®
• Sicherheitsfunktionen. Je nach Betriebskonfiguration und/oder Einstellungen ist diese Sicherheit möglicherweise nicht ausreichend. Die drahtlose Übertragung von Daten in diesen Systemen soll mit Vorsicht erfolgen.
• Dieses System kann keine Daten auf ein Bluetooth-Gerät übertragen.

Verwendungsbereich

• Verwenden Sie dieses Gerät in einem maximalen Bereich von 10 m. Die Reichweite kann sich aufgrund der Umgebung, Hindernissen oder Interferenzen verringern.

Interferenzen von anderen Geräten

• Dieses System funktioniert evtl. nicht richtig, und Probleme wie Rauschen und Tonsprünge können durch Funkstörungen entstehen, wenn sich das Gerät zu nahe an anderen Bluetooth®-Geräten oder Geräten, die das 2,4 GHz-Band verwenden, befindet.
• Dieses System funktioniert evtl. nicht ordnungsgemäß, wenn Funkwellen von einer in der Nähe befindlichen Sendestation o. Ä. zu stark sind.

Verwendungszweck

• Dieses System ist nur für den normalen, allgemeinen Gebrauch bestimmt.
• Verwenden Sie dieses System nicht in der Höhe von Geräten oder in einer Umgebung, die empfindlich auf Radiofrequenzen reagiert (Beispiel: Flughäfen, Krankenhäuser, Laboratorien usw.).

Lizenzen

Die Bluetooth®-Wortmarke und -Logos sind eingetragene Markenzeichen von Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch Panasonic Corporation erfolgt unter Lizenz. Andere Warenzeichen und Handelsnamen sind Eigentum der jeweiligen Inhaber.

Android und Google Play sind Warenzeichen von Google LLC.

Entsorgung von veralteten Geräten und benutzten Batterien – Nur für EU und Länder mit Recycling-Systemen

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen.

Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Endnutzer sind in Deutschland gesetzlich zur Rückgabe von Altbatterien an einer geeigneten Annahmestelle verpflichtet.

Batterien können im Handelsgeschäft unentgeltlich zurückgegeben werden.

Indem Sie sie ordnungsgemäß entsorgen, helfen Sie damit, wertvolle Ressourcen zu schätzen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Hinweis zum Batteriesymbol (unteres Symbol):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Technische Daten 14

Referenzen 15

Systemspeicher zurücksetzen

Gewicht 8kg

Betriebstemperaturbereich 0°C bis +40°C
