BEDIENUNGSANLEITUNG Levity RS1 BH FITNESS

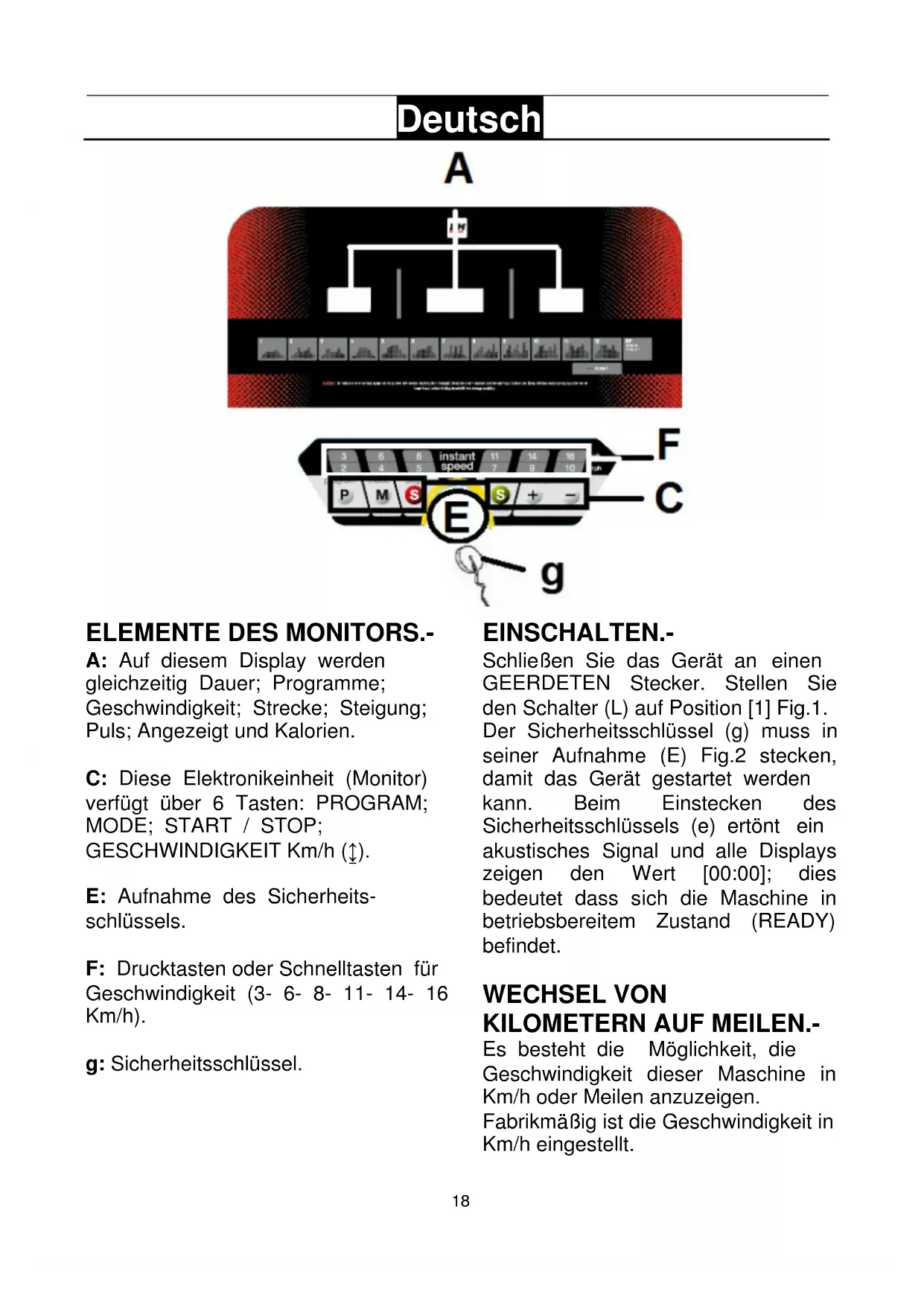

A: Auf diesen Display werden gleichzeitig Dauer; Programme; Geschwindigkeit; Strecke; Steigung; Puls; Angezeigt und Kalorien.

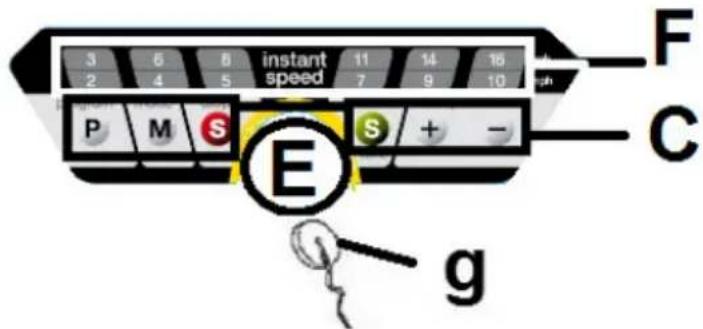

C: These Elektronikeinheit (Monitor) verfügt über 6 Tasten: PROGRAM; MODE; START / STOP; GESCHWINDIGKEIT Km/h () .

E: Aufnahme des Sicherheitsschlusses.

F: Drucktasten oder Schnelltasten für Geschwindigkeit (3-6-8-11-14-16 Km/h).

g: Sicherheitsschlussel.

EINSCHALTEN.-

Schlieben Sie das Gerät an einen GEERDETEN Stecker. Stellen Sie den Schalter (L) auf Position [1] Fig.1. Der Sicherheitsschlüssel (g) muss in seiner Aufnahme (E) Fig.2 stecken, damit das Gerät gestartet werden kann. Beim Einstecken des Sicherheitsschlüssels (e) ertont ein akustisches Signal und alle Displays zeigen den Wert [00:00]; dies bedeutet dass sich die Maschine in betriebsbereitem Zustand (READY) befindet.

WECHSEL VON KILOMETERN AUF MEILEN.-

Es besteht die Möglichkeit, die Geschwindigkeit dieser Maschine in Km/h oder Meilen anzuzeigen. Fabrikmäßig ist die Geschwindigkeit in Km/h eingestellt.

Um von Km/h auf Meilen umzustellen, folgen Sie diesen Schritten: Nehmen Sie die Maschine vom Stromnetz undziehen Sie den Sicherheitsschluss ab. Stecken Sie die Maschine wieder ein.

Drücken Sie die Tasten PROGRAM und MODE 5 Sekunden lang und auf der Geschwindigkeitsanzeige erscheint die (A) "0.6" entspricht und stecken Sie den Sicherheitsschluss an seinen Platz.

BEDIENUNGSHINWEISE.-HANDBETRIEB.

Dieser Monitor verfügbar über Programme (MANUELL).

Innerhalb der Programme von MANUELL kann die Dauer der Übungen zwischen (5 und 99 Minuten), die Entfernung zwischen (1 und 99,5) und die Kalorien zwischen (20 und 990) eingestellt werden.

Bei Betätigkeiten der START/STOP-Taste auf und die Maschine gehen nach 3 Sekunden bei einer Geschwindigkeit von 1Km / h in Betrieb.

These drei Sekunden werden in Countdown - Anzeige auf dem TIME-Display angezeigt (A). Im HANDBETRIEB kann die

Geschwindigkeit durch Betätigen der SPEED-Tasten (↑) im Bereich von 1.0 bis 16km / h eingestellt werden.

Durch Betätigen der Taste START/STOP oder Herauszie hendes SICHERHEITS-SCHLUSSELS wird das Gerätangehalten.

MODUS PROGRAMME.-

Dieser Monitor verfügt über 17
Programme (MANUELL; P01; P02; P03; P04; P05; P06; P07; P08; P09; P10; P11; P12; U1; U2; U3; BODYfat).

Innerhalb der Programme von P01 bis P12 kann die Dauer der Übungen zwischen (5 und 99 Minuten).

Grafiken der Programme P1 bis P12.

Siehe letzte Seiten.-

Ist die MaschineVBorbereitet, drucken Sie die Taste PROGRAM und auf dem Display erscheint P01. Drucken Sie PROGRAM, um Zugriff auf die Programme von (P1 bis P12;BODYFAT) zu haben. Wenn Sie das Programm gewählt haben, drucken Sie die Taste MODE und die Anzeige TIME blinkt.

Um die Dauer im gewählten Programm zu programmieren drucken Sie die Tasten SPEED (↑) zwischen 5 und 99 Minuten). Der Monitor hat eine vordefinierte Zeit von 30 Minuten für die Dauer des Programms.

Drücken Sie die Taste START/STOP und die Maschine beginnt nach 3 Sekunden gemäß den Werten, die Sie eingegeben haben, zu Funktionieren, wobei auf demzentralen Display die Werte in absteigender Folge angezeigt werden.

Sie konnen zu jedem Zeitpunkt der Übung die Geschwindigkeit verändern, indem Sie die Tasten SPEED-SPEED+ des Monitors drucken.

MODUS NUTZERPROGRAMME.-

Die Nutzerprogramme erlauben das Gestalten von Geschwindigkeits-und Neigungsrgraphiken in Bezug auf ihre körperliche Form.

Ist die MaschineVBorbereitet, drucken Sie die Taste PROGRAM und auf dem Display erscheint U01.Drucken Sie PROGRAM, um Zugriff auf die Programme zu haben.

Wenn Sie das Programm gewählt haben, drücken Sie die Taste MODE und die Anzeige TIME/DISTANCE erscheint, womit der erste Schritt des Programms angegeben wird, das Sie speichern (001).

Wofür die Taste SPEED‡‡ gedrück werden, mit denen die Geschwindigkeit für den ersten Schritt gewählt wird (zwischen 1 und 16Km/h).

Drücken Sie MODE und im zweiten Schritt (002) gehen Sie genauso vor wie im Punkt (001), wobei Sie nach Wunsch die Geschwindigkeit und Neigung nach und nach bis Schritt 16 variieren können.

Wen Sie MODE drucken, erscheint die Dauer der Übung (5-99 Minuten).

lst die fur die Durchführung programmierte Zeit 16 Minuten, entspricht jeder Schritt 1 Minute.

Drücken Sie START und es stellt sich die Maschine nach 3 rückwärts gezahlten Sekunden an.

KÖRPERFETT-PROGRAMM.-BODY-FAT.-

Das ("F" BODY-FAT) Programm berechnet den Prozentsatz des Körperperfets des Benutzers.

Betätigen Sie die Taste Fett-Programm ("F" BODY-FAT) und anschließend MODE. Mit den Tasten () stellen Sie Ihr Geschlecht (Mann 01-Frau 02) ein und bestätigen Sie erneut mit MODE.

Geben Sie dann mit den Tasten (↑) stellen Sie Ihr Alter (AGE 10 - 99 Jahre) ein und bestätigen den Wert mit MODE. Stellen Sie dann mit den Tasten (↓) Ihr Körpersgewicht ein (WEIGHT 20 - 150 kg) und bestätigen sie erneut mit MODE. Mit den Tasten (↑) geben Sie dann ihre Körpersgroße ein (HEIGHT

100-200 cm), die Sie auch wieder mit MODE bestätigten.

Legend die Hände auf die Pulssensoren (R) (Hand-grip) Fig.3.

Nach einigen Sekunden erschinen die Werte auf den Display.

FAT. (Körperfett).-

Ziel der Funktion Körperperfett ist es, Ihnen zu halten, den Wert ihres Körperperfets zu bewerten.

REFERENZLABELLE KÖRPERFETT IN PROZENT % (Body Fat)

GESCHL./FETT %	NIEDRIG	NIEDRIG/MITTEL	MITTEL	HOCH
MÄNNER	< 13%	13%-25,8%	26%-30%	>30%
FRAUEN	<23%	23%-35,8%	36%-40%	>40%

KÖRPERTYPEN / BODY TYPE:

Nach dem berechneten Fettprozentsatz unterscheidet man 9 verschiedene Körpertypen.

TYP 1	(5%-9%) Sehr sportlicher Mann
TYP 2	(10%-14%) Idealer mannl. Sportler
TYP 3	(15%-19%) Sehr schlank
TYP 4	(20%-24%) Sportler
TYP 5	(25%-29%) Ideale Gesundheit
TYP 6	(30%-34%) Schlank
TYP 7	(35%-39%) Zu übergewichtig
TYP 8	(40%-44%) Übergewichtig
TYP 9	(45%-50%) Stark übergewichtig

Auf dem Hauptbildschirm wird der Profiltyp für ihren Körpertype angezeigt. Erscheint auf dem Bidlschirm das Symbol «E-3», ist ein Fehler aufgetreten. Positionieren Sie ihre Höhe korrekt auf den Pulsensoren (R) Fig.3.

NOTAUS.-

Zur optimalen Sicherheit des Benutzers verfügt这点es Gerät über einen Sicherheits Schlüssel (g) und eine START/STOP-Taste. Der

Sicherheitschluss (g) muss in seine Aufnahme (E) gesteckt werden Fig.2.

Anderenfalls kann das Gerät nicht gestartet werden. Wenn Sie das Gerät benutzen, befestigen Sie den

Sicherheitschluss mit einem Clip an ihrer Kleidung. Durch kräftiges Ziehen kann der Schlüssel so aus der

Aufnahme gezogen werden und das Gerät bleibt sofort stehen. Um es erneut zu starten, stecken Sie den Schlüssel einfach wieder in die Aufnahme. Wenn das Gerät nicht benutzt wird,ziehen Sieitte den Sicherheitsschlüssel ab und bewahren Sieihn außerhalb der Reichweite von Kindern auf.

Durch Betätigen der roten START/STOP-Taste wird das Gerät(sofort angehalten.

Um es erneut in Betrieb zunehmen, betätigten Sieitte die START/STOP-Taste.

Wichtig. Versuchen Sie niemals eine Steigung herzustellen, indem Sie Gegenstände unter das Laufband legen.

PULSMESSUNG.-

Die Pulsmessung erfolgt, indem man beide Hande auf die Pulsensoren (R) legt, die sich in der Elektronikeinheit befinden. Nach einigen Sekunden werden die Werte angegeben.

Das Herzsymbol befindem Pulswert blinkt im Pulsrhythmus Fig.3.

WICHTIG: Es handelt sich hier nicht um ein medizinisches gerät. die angaben zum herzrhythmus sindDMAher reine richtwerte.

HERSTELLER BEHÄLT SICH DAS
RECHT VOR, DIE
SPEZIFIZIERUNGEN SEINER
PRODUKTE OHNE VORHERIGE
ANKÜNDIGUNG ZU ÄNDERN.

AUFFINDEN VON FEHLERN UND PROBLEMEN

SYMPTOME MASSNAHMITEN	LösUNGEN
1. Der Monitor schaltet nicht ein.	1) Vergewissern Sie sich, dass das Gerät ans Netz angeschlossen ist und der Hauptschalter auf Position 1 liegt. Der Sicherheitsschlüssel muss stecken.	1) Stecken Sie das Kabel in die Steckdose. Stellen Sie den Schalter auf Position 1 und setzen Sie den Sicherheitsschlüssel ein.
2. Der Monitor schaltet ein, aber der Motor funktioniert nicht.	2) Prüfen Sie, ob der Strombegrenzer eingedrückt ist.	2) Unterbrechen Sie den Netzanschluss der Maschine und drücken Sie den Strombegrenzer ein. Schmieren Sie das Band.
3. Ruckartige Bewegungen beim Laufen auf dem Band.	3.a) Prüfen Sie die Schmierung des Bandes.3.b) Prüfen Sie die Spannung des Gletibandes.3.c) Prüfen Sie die Spannung des Antriebsriemens.	3.a) Schmieren Sie das Gletiband.3.b) Spannen Sie das Gletiband.3.c) Spannen Sie den Antriebsriemen.
4. Die Maschine bleibt stehen (der Strombegrenzer besteht aus).	4) Prüfen Sie die Schmierung des Bandes.	4) Stellen Sie den Schalter auf 0 und betätigten Sie den Strombegrenzer. Schmieren Sie das Gletiband.
5. Elektrische Schläge beim Berühren der Haltestangen.	5) Prüfen Sie, ob die benutzte Steckdose geerdet ist.	5) Schliessen Sie das Gerät an eine geerdete Steckdose an.
6. Das Band verrutscht. 6.a)	Prüfen Sie, ob der Boden etwa ist.6.b) Prüfen Sie, ob das Gerät fest und ohne zu wackeln auf dem Boden liegt.

FEHLERMELDUNG DES GERÄTS

Bildschirmanzeige E1	Möglicher Meldungsfehler	Das Kabel zwischen oberer und unterer Kontrollvorrichtung korrekt anschließen.
Bildschirmanzeige E2	Sicherung ausgelöst.	Mit korrekter Spannung arbeiten. Motorkabel wieder anschließen.
Bildschirmanzeige E3	Kein Signal des Geschwindigkeitsensors	Sensorleuchte an der unteren Kontrollvorrichtung oder Geschwindigkeitsensor austauschen.
Bildschirmanzeige E5	Mögliche Motorüberlastung Riemen schmieren.
Bildschirmanzeige E7	Sicherheitsschluss Setzen Sie den Sicherheitsschluss ein.

Sollten über den Zustand einer Komponente Zweifel bestehen, setzen Sie sichitte mit dem (TKD) Technischen Kundendienst in Verbindung, indem Sie das Servicetelefon anrufen (siehe letzte Seite des Handbuchs).
