BEDIENUNGSANLEITUNG DH12103 SIEMENS

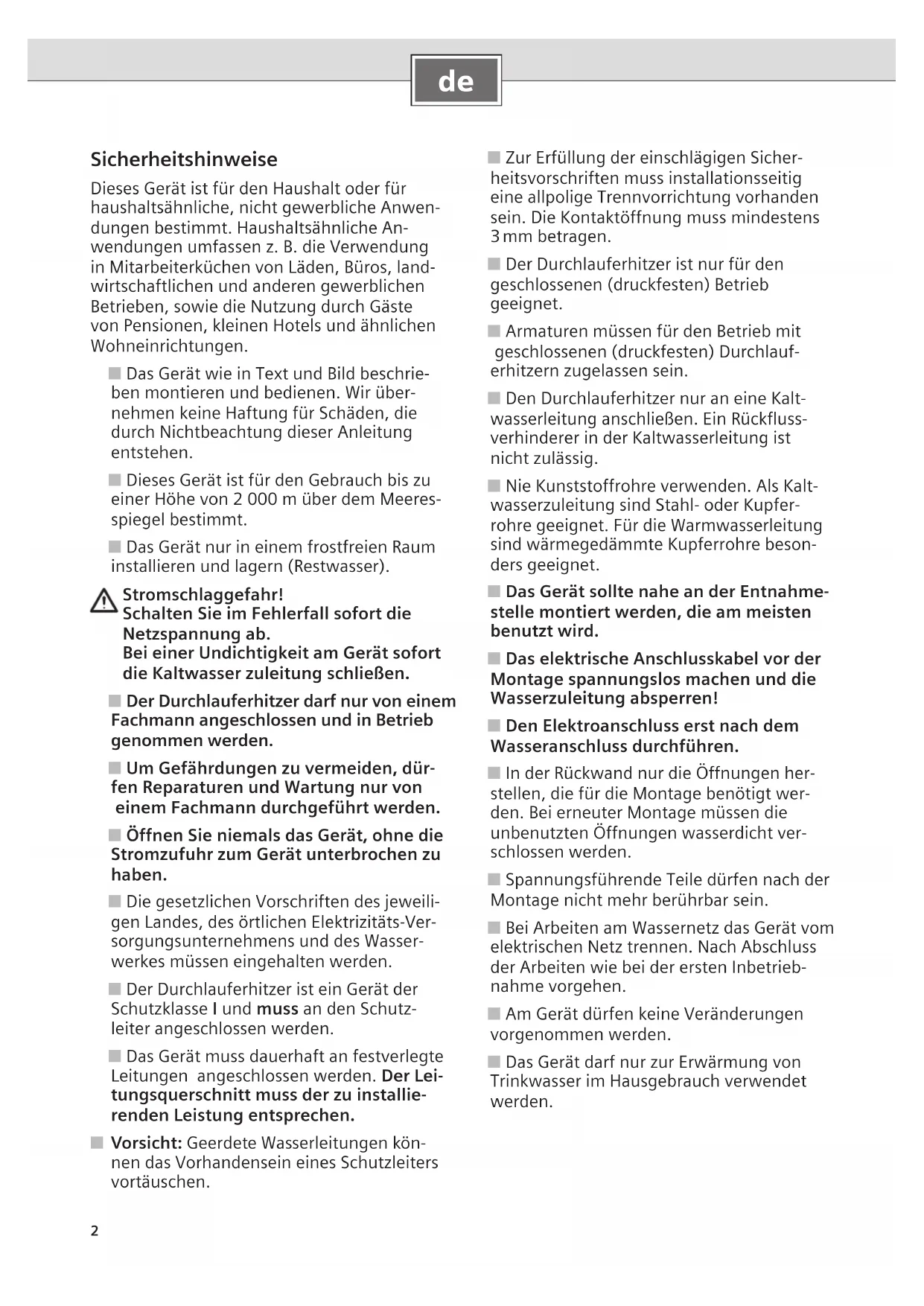

Sicherheitshinweise Dieses Gerät ist für den Haushalt oder für haushaltsähnliche, nicht gewerbliche Anwen- dungen bestimmt. Haushaltsähnliche An- wendungen umfassen z. B. die Verwendung in Mitarbeiterküchen von Läden, Büros, land- wirtschaftlichen und anderen gewerblichen Betrieben, sowie die Nutzung durch Gäste von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen. ■ Das Gerät wie in Text und Bild beschrie- ben montieren und bedienen. Wir über- nehmen keine Haftung für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen. ■ Dieses Gerät ist für den Gebrauch bis zu einer Höhe von 2 000 m über dem Meeres- spiegel bestimmt. ■ Das Gerät nur in einem frostfreien Raum installieren und lagern (Restwasser). Stromschlaggefahr! Schalten Sie im Fehlerfall sofort die Netzspannung ab. Bei einer Undichtigkeit am Gerät sofort die Kaltwasser zuleitung schließen. ■ Der Durchlauferhitzer darf nur von einem Fachmann angeschlossen und in Betrieb genommen werden. ■ Um Gefährdungen zu vermeiden, dür- fen Reparaturen und Wartung nur von einem Fachmann durchgeführt werden. ■ Öffnen Sie niemals das Gerät, ohne die Stromzufuhr zum Gerät unterbrochen zu haben. ■ Die gesetzlichen Vorschriften des jeweili- gen Landes, des örtlichen Elektrizitäts-Ver- sorgungsunternehmens und des Wasser- werkes müssen eingehalten werden. ■ Der Durchlauferhitzer ist ein Gerät der Schutzklasse I und muss an den Schutz- leiter angeschlossen werden. ■ Das Gerät muss dauerhaft an festverlegte Leitungen angeschlossen werden. Der Lei- tungsquerschnitt muss der zu installie- renden Leistung entsprechen. ■ Vorsicht: Geerdete Wasserleitungen kön- nen das Vorhandensein eines Schutzleiters vortäuschen. ■ Zur Erfüllung der einschlägigen Sicher- heitsvorschriften muss installationsseitig eine allpolige Trennvorrichtung vorhanden sein. Die Kontaktöffnung muss mindestens 3 mm betragen. ■ Der Durchlauferhitzer ist nur für den geschlossenen (druckfesten) Betrieb geeignet. ■ Armaturen müssen für den Betrieb mit geschlossenen (druckfesten) Durchlauf- erhitzern zugelassen sein. ■ Den Durchlauferhitzer nur an eine Kalt- wasserleitung anschließen. Ein Rückfluss- verhinderer in der Kaltwasserleitung ist nicht zulässig. ■ Nie Kunststoffrohre verwenden. Als Kalt- wasserzuleitung sind Stahl- oder Kupfer- rohre geeignet. Für die Warmwasserleitung sind wärmegedämmte Kupferrohre beson- ders geeignet. ■ Das Gerät sollte nahe an der Entnahme- stelle montiert werden, die am meisten benutzt wird. ■ Das elektrische Anschlusskabel vor der Montage spannungslos machen und die Wasserzuleitung absperren! ■ Den Elektroanschluss erst nach dem Wasseranschluss durchführen. ■ In der Rückwand nur die Öffnungen her- stellen, die für die Montage benötigt wer- den. Bei erneuter Montage müssen die unbenutzten Öffnungen wasserdicht ver- schlossen werden. ■ Spannungsführende Teile dürfen nach der Montage nicht mehr berührbar sein. ■ Bei Arbeiten am Wassernetz das Gerät vom elektrischen Netz trennen. Nach Abschluss der Arbeiten wie bei der ersten Inbetrieb- nahme vorgehen. ■ Am Gerät dürfen keine Veränderungen vorgenommen werden. ■ Das Gerät darf nur zur Erwärmung von Trinkwasser im Hausgebrauch verwendet werden.3

Herzlichen Glückwunsch zum Kauf dieses Geräts aus unse-rem Hause Siemens. Sie haben ein hochwertiges Produkt erworben, das Ihnen viel Freude bereiten wird.Die Montage- und Gebrauchsanleitung bitte sorgfältig durchlesen, danach handeln und aufbewahren! Montageanleitung Montieren Sie den Durchlauferhitzer, wie im Bildteil beschrieben. Beachten Sie die Hinweise im Text.Die Bildseiten finden Sie in der Mitte der Anleitung. Montage

Lieferumfang 1 Durchlauferhitzer2 Montageschablone3 Auslaufstutzen für Warmwasser4 Dichtung, rot Ø 15 mm5 Zulaufstutzen für Kaltwasser6 Dichtung, Ø 24 mm7 Montageschraube8 Dübel9 Befestigungsmutter10 Gewindebuchse11 Leitungstülle II. Wandmontage Es gibt 2 Möglichkeiten, den Durchlauferhitzer an der Wand zu befestigen:– Mit der Montageschraube: Wandunebenheiten bis zu 25 mm können ausgeglichen werden.– Anhand von bereits vorhandenen Bohrungen des alten Gerätes: Prüfen Sie mit der Montageschablone, ob die vor-handenen Bohrungen passen.Im Folgenden wird die Befestigung mit der Montageschraube beschrieben.Befestigungspunkt anzeichnen und Öffnung zur Kabel-einführung auswählen (Bild A)Achtung!Vergewissern Sie sich, dass das elektrische Anschlusskabel spannungsfrei ist! ■ Öffnung 3 der Montageschablone über den Kaltwasser- zulauf legen. ■ Günstigste Öffnung für die Kabeleinführung auswählen: Das elektrische Anschlusskabel darf nur durch eine der sechs Öffnungen 14.. geführt werden. Wird es durch eine der unteren Öffnungen 14a in den Durchlauferhitzer ein-geführt, kann die Zwischenklemme BZ 45Z20 (Sonderzu-behör) verwendet werden. ■ Befestigungspunkt 12 für die Montageschraube anzeichnen. Montageschraube anbringen und Wasserstutzen einschrauben (Bild B)Gerät öffnen (Bild C)Öffnungen in der Rückwand für die Montageschraube und die Kabeleinführung ausbrechenAchtung: Um das Gerät zu befestigen, dürfen Sie nur die vorgesehenen Öffnungen an der Gehäuserückwand ausbre-chen. Ausgebrochene, aber unbenutzte Öffnungen müssen Sie wasserdicht verschließen. ■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verrin- gerten physischen, sensorischen oder men- talen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie be- aufsichtigt oder bezüglich des sicheren Ge- brauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren ver- stehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichti- gung durchgeführt werden. ■ Kinder vom Gerät fern halten. ■ Kinder beaufsichtigen, um zu verhindern, dass sie mit dem Gerät spielen. ■ Die Mischbatterie und das Warmwasser- rohr können heiß werden. Kinder darauf hinweisen. ■ Keine Scheuermittel oder anlösende Reinigungsmittel verwenden. ■ Keinen Dampfreiniger benutzen. ■ Das Entkalken des Gerätes darf nur durch einen Fachmann erfolgen.4

Kabel einführen (Bild D) ■ Leitungstülle 11 auf das Anschlusskabel schieben. Hinweis: Bei einem Leiterquerschnitt von 16 mm

die Lei- tungstülle nicht verwenden. Das Gerät muss dann wandbün- dig montiert werden. Achtung: Ohne Leitungstülle besteht bei DH12103 nur ein Spritzwasserschutz (IP 24). ■ Das Gerät auf das Anschlusskabel setzen. ■ Leitungstülle in die Gehäuserückwand eindrücken. Darauf achten, dass die Dichtlippen an der Leitungseinführung rundum anliegen. ■ Das Gerät auf die Gewindebuchse 8 setzen und mit Mutter 9 verschrauben. Wandunebenheiten ausgleichen (Bild E) III. Wasseranschluss ■ Mit der Feststellschraube 15 kann der Wasseranschluss um ± 10 mm vertikal ausgerichtet werden. ■ Rohrbogen „warm“ an den Warmwasseranschluss anpas- sen. Der Anschlusswinkel „kalt“ darf dabei nicht verbo- gen werden. Achtung: Darauf achten, dass ein Abstand von min. 6 mm zu den stromführenden Teilen vorhanden ist. ■ Wasseranschlüsse verschrauben und Befestigungsmutter an der Montageschraube festziehen. Dichtheit prüfen und Gerät durchspülen: ■ Warmwasserhahn öffnen. ■ Alle Rohrverschraubungen auf Dichtheit prüfen. IV. Elektroanschluss ■ Der Elektroanschluss darf grundsätzlich erst nach dem Was- seranschluss erfolgen. Er ist entsprechend dem Schaltbild auf der Innenseite der Abdeckhaube auszuführen. ■ Schaltung ab Werk: 12 kW Y 400 V 3 ~ (11 kW Y 380 V 3 ~) Weitere Anschlussmöglichkeiten: – 8,0 kW 230 V ~ (7,4 kW 220 V ~) – 6,0 kW 230 V ~ (5,5 kW 220 V ~) (Erforderliche zusätzliche Brücke befindet sich im Zubehör.) ■ Zur Erfüllung der einschlägigen Sicherheitsvorschriften muss installationsseitig eine allpolige Trennvorrichtung vorhanden sein. Die Kontaktöffnung muss mindestens 3 mm betragen. ■ Wird das elektrische Anschlusskabel durch die unteren Öffnungen 14a in den Durchlauferhitzer geführt, kann die Zwischenklemme BZ 45Z20 (Sonderzubehör) verwendet werden! ■ Die Leitungen dürfen den Auslöseknopf A des Sicherheits- temperaturbegrenzers nicht in seiner Funktion behindern. Anschlussmöglichkeiten (Bild A) Verbindlicher Schaltplan im Gerät: f1 Sicherheits-Temperaturbegrenzer mit Netzanschluss- klemmen 1-3-5 l2 Umschaltklemmleiste (Die erforderliche Brücke für die Schaltung 6 kW 230 V ~/5,5 kW 220 V ~ befindet sich im Zubehör.) Installationshinweis ■ Die Installation nicht-steckerfertiger Geräte ist vom jewei- ligen Netzbetreiber oder von einem eingetragenen Fach- betrieb vorzunehmen, der Ihnen auch bei der Einholung der Zustimmung des jeweiligen Netzbetreibers fur die Installation des Gerätes behilflich ist.

Gerät schließen VI. Inbetriebnahme Das Gerät stimmt mit IEC 61000-3-12 überein. ■ Sicherungen für den Durchlauferhitzer in der Hausinstalla- tion einschalten. ■ Warmwasserhahn öffnen und Wassertemperatur überprüfen. ■ Erklären Sie dem Benutzer das Gerät, und übergeben Sie ihm bitte die Gebrauchsanweisung. Vorrangschaltung für die Kombination mit Elektrospei- cher-Heizgeräten (Bild A) Für diesen Betrieb ist ein Vorrangschalter in die Phasenlei- tung L2 des Gerätes zu schalten. Er wird auf der Zähler- bzw. Verteilertafel montiert. a, b Steuerleitung des Elektrizitätswerkes zum Spulen- eingang des Aufladeschutzes f1 Sicherheits-Temperaturbegrenzer mit Netzanschlussklemmen f3 Vorrangschalter (Stromrelais)5

Technische Daten DH12103 Nennleistung ab Werk [kW] / Nennspannung Weitere Anschlussmöglichkeiten 12 kW Y 400 V 3 ~ (11 kW Y 380 V 3 ~) 8,0 kW 230 V ~ (7,4 kW 220 V ~) 6,0 kW 230 V ~ (5,5 kW 220 V ~) Einschaltpunkt [l/min] 3,6 Mischwasser [l/min] bei Nennleistung von ca. 38 °C 6,5 von ca. 50 °C (Zulauftemperatur 12 °C) 4,4 Mindestfließdruck am Gerät* [MPa (bar)] mit Durchflussbegrenzer 0,3 (3) ohne Durchflussbegrenzer 0,2 (2) Energieeffizienzklasse

Jahresenergieverbrauch [kWh]

Täglicher Stromverbrauch [kWh] 2,178 Schallleistungspegel [dB]

Warmwasserbereitungs-Energieeffizienz [%] 38,9

• Hierzu kommt noch der Druckabfall an der Mischbatterie. VII. Abmessungen Sonderzubehör ■ Rohrbausatz BZ 45K24: Zur Verwendung des Durchlauf- erhitzers als Untertischgerät. ■ Zwischenklemme BZ 45Z20: Wird benötigt, wenn die elektrische Anschlussleitung durch die untere Leitungs- einführung 14a eingeführt wird. ■ Gekürzte, und hinten verschlossene Anschlussstutzen für den Wasseranschluss von unten (z. B. Kaltwasseranschluss über eine untergebaute Armatur): Kniestück „kalt“ (rechts) Bestell-Nr. 056169 Kniestück „warm“ (links) Bestell-Nr. 2555686

Gebrauchsanleitung Bitte die ausführlichen Sicherheitshinweise am Anfang dieser Anleitung durchlesen und beachten! ■ Wichtig: Das Gerät niemals Frost aussetzen! Stromschlaggefahr!Schalten Sie im Fehlerfall sofort die Netzspannung ab! ■ Bei einer Undichtigkeit am Gerät sofort die Kaltwasser-zuleitung schließen. Gerät kennenlernen Der Durchlauferhitzer erwärmt das Wasser, während es durch das Gerät fließt. Nur in dieser Zeit verbraucht das Gerät Strom.Dieses Gerät kann auch mehrere Wasser-Entnahmestellen mit warmem Wasser versorgen. Es sollte nahe an der Ent-nahmestelle montiert werden, die Sie am meisten benutzen. Dadurch sparen Sie Energie. Gerät bedienen ■ Warmwasserhahn ganz öffnen.Der Durchlauferhitzer schaltet sich ein und erhitzt das Wasser, während es durch das Gerät fließt.Er schaltet sich wieder aus, wenn Sie den Wasserhahn schließen. Wassertemperatur erhöhen Bei ganz geöffnetem Wasserhahn reicht unter Umständen die Leistung des Gerätes nicht aus, das Wasser auf die ge-wünschte Temperatur zu erhitzen. ■ Wasserhahn etwas schließen. Das Wasser fließt langsamer durch das Gerät und wird heißer. Wassertemperatur senken ■ Kaltwasser zumischen. Energie sparen Sie nutzen die elektrische Energie besonders gut aus, wenn Sie bei Beendigung der Warmwasserentnahme Folgendes beachten:– Durch langsames Schließen des Warmwasserhahnes wird die Restwärme des Durchlauferhitzers genutzt.– Sie vermeiden damit auch, dass bei erneuter Warmwasser-entnahme innerhalb der nächsten Minuten die Wasser-temperatur kurzzeitig höher ist als vorgewählt.Vorteilhaft ist die Verwendung von Thermostatbatterien, da dadurch besonders gleichmäßige Warmwassertemperaturen erreicht werden.Die Thermostatbatterie muss für hydraulisch gesteuerte Durchlauferhitzer geeignet sein. Winterbetrieb Hinweis: Im Winter kann es vorkommen, dass die Zulauf-temperatur des Wassers sinkt und dadurch die gewünschte Auslauftemperatur nicht mehr erreicht wird. ■ Um diese Temperaturabsenkung auszugleichen, bitte die Wassermenge am Wasserhahn so weit reduzieren, bis die gewünschte Warmwassertemperatur erreicht wird. Reinigung ■ Das Gerät nur feucht abwischen. Verwenden Sie keine scharfen oder scheuernden Reinigungsmittel.Hinweis: Das Gerät muss normalerweise nicht entkalkt wer-den. Bei extrem hartem Wasser und häufigem Zapfen von sehr heißem Wasser kann das Gerät aber verkalken. Wenden Sie sich an unseren Kundendienst. Eine Störung, was tun? Achtung!Reparaturen dürfen nur vom Fachmann durchge-führt werden. Sie setzen sich großer Gefahr aus, wenn das Gerät unsachgemäß repariert wurde.Funktioniert Ihr Gerät nicht wie gewünscht, so liegt es oft nur an einer Kleinigkeit. Bitte prüfen Sie, ob aufgrund fol-gender Hinweise die Störung selbst behoben werden kann. Sie vermeiden dadurch die Kosten für einen unnötigen Kundendiensteinsatz.Das Wasser erwärmt sich nicht oder es fließt zu wenig Wasser: ■ Die Sicherung in der Hausinstallation überprüfen. ■ Druckabfall im Wasserleitungsnetz. Bei geringem Druck schaltet sich das Gerät nicht ein. ■ Das Sieb am Wasserhahn oder am Brausekopf ist ver-stopft. Sieb abschrauben und reinigen oder entkalken. ■ Das Eckregulierventil ist verstopft. Warmwasserhahn ganz öffnen und Eckregulierventil mehrmals auf- und zudre-hen. Anschließend das Sieb am Wasserhahn reinigen. ■ Das Gerät muss entkalkt werden. Rufen Sie bitte einen Fachmann.Das Gerät schaltet während der Wasserentnahme ab, die Wassertemperatur sinkt: ■ Im Warmwasserhahn muss eine nicht quellende Dichtung eingesetzt werden.Wenn Sie die Störung nicht beheben können, schalten Sie die Sicherung in der Hausinstallation aus. Rufen Sie einen Fachmann. Kundendienst Wenn Sie den Kundendienst anfordern, geben Sie bitte die E-Nummer und die FD-Nummer Ihres Gerätes an. Sie finden die Nummern an der Unterseite des Durchlauferhitzers. Entsorgung Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-altgeräte (waste electrical and elec tronic equipment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gül-tige Rücknahme und Verwertung der Alt geräte vor.Über aktuelle Entsorgungswege bitte beim Fach-händler informieren.Änderungen vorbehalten.7
