GEBRUIKSAANWIJZING DH12103 SIEMENS

Veiligheidsvoorschriften Dit apparaat is bedoeld voor huishoudelijke of daaraan verwante, niet-commerciële toepas- singen. Aan het huishouden verwant gebruik is bijvoorbeeld de toepassing in personeels- keukens van winkels, kantoren, landbouw- bedrijven en andere bedrijven, evenals het gebruik door gasten van pensions, hotels en andere woonvoorzieningen. ■ Het apparaat installeren en gebruiken zo- als beschreven in de tekst en de afbeeldin- gen. Wij zijn niet aansprakelijk voor schade die door het niet in acht nemen van deze gebruikshandleiding ontstaat. ■ Dit apparaat is bedoeld voor gebruik tot een hoogte van 2 000 m boven de zeespiegel. ■ Het apparaat in een vorstvrije ruimte installeren en opslaan (restwater). Gevaar voor een elektrische schok! Schakel in het geval van een storing de netspanning onmiddellijk uit. Bij een lekkage aan het apparaat onmiddellijk de koudwatertoevoer afsluiten. ■ De doorstroomgeiser mag alleen door een vakman aangesloten en in bedrijf genomen worden. ■ Om gevaren te voorkomen, mogen re- paraties en onderhoud alleen worden uitgevoerd door een vakman. ■ Open het apparaat nooit zonder eerst de stroomtoevoer naar het apparaat onder- broken te hebben. ■ De geldende wettelijke voorschriften en de voorschriften van de elektriciteits- en waterbedrijven moeten in acht worden genomen. ■ De doorstroomgeiser is een apparaat van isolatieklasse I en moet worden geaard. ■ Het apparaat moet duurzaam aan vast geïnstalleerde leidingen worden aangeslo- ten. De doorsnede van de leiding moet overeenstemmen met het te installeren vermogen. ■ Voorzichtig: Geaarde waterleidingen kun- nen de aanwezigheid van een aardleiding ten onrechte aannemelijk maken. ■ Om aan de geldende veiligheidsvoorschrif- ten te voldoen, moet in de installatie een onderbrekingsvoorziening voor alle polen aanwezig zijn. De contactopening moet minstens 3 mm bedragen. ■ De doorstroomgeiser is alleen geschikt voor gesloten (drukvast) gebruik. ■ Armaturen moeten zijn goedgekeurd voor gebruik met gesloten (drukvaste) doorstroomgeisers. ■ Sluit de doorstroomgeiser alleen op een koudwaterleiding aan. Gebruik van een terugstroomklep in de koudwaterleiding is niet toegestaan. ■ Nooit kunststof buizen gebruiken. Als koudwater-toevoerleiding zijn stalen of koperen buizen geschikt. Voor de warmwa- terleiding zijn koperen buizen met warmte- isolatie bijzonder geschikt. ■ apparaat moet vlakbij het aftappunt worden gemonteerd dat het meest wordt gebruikt. ■ Maak de elektrische aansluitkabel vóór de montage spanningsloos en sluit de watertoevoer af. ■ Voer de elektrische aansluiting pas na de wateraansluiting uit. ■ Maak in de achterwand alleen de openin- gen die voor de montage nodig zijn. Bij een nieuwe montage moeten de ongebruikte openingen waterdicht worden afgesloten. ■ Spanningvoerende delen mogen na de montage niet meer aanraakbaar zijn. ■ Haal de stekker uit het stopcontact bij werkzaamheden aan de waterleiding. Na afronding van de werkzaamheden te werk gaan als bij de eerste ingebruikstelling. ■ Aan het apparaat mogen geen wijzigingen plaatsvinden. ■ Het apparaat mag alleen worden gebruikt voor het verwarmen van water voor huis- houdelijk gebruik. ■ Dit apparaat mag door kinderen van 8 en ouder en personen met beperkte fysieke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis worden ge- bruikt, mits ze onder toezicht staan of zijn geïnstrueerd in het veilig gebruik van hetI.

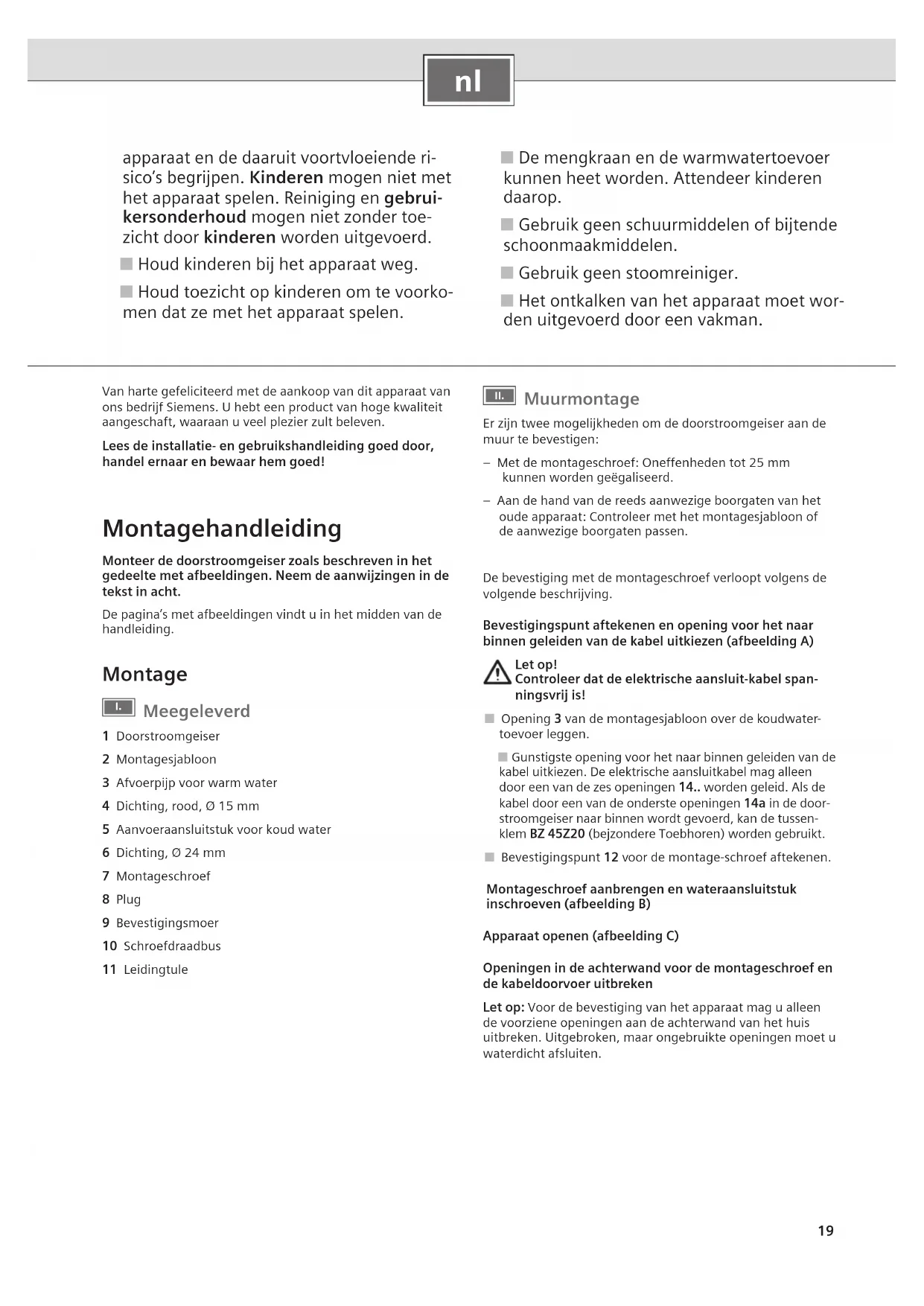

apparaat en de daaruit voortvloeiende ri- sico’s begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebrui- kersonderhoud mogen niet zonder toe- zicht door kinderen worden uitgevoerd. ■ Houd kinderen bij het apparaat weg. ■ Houd toezicht op kinderen om te voorko- men dat ze met het apparaat spelen. ■ De mengkraan en de warmwatertoevoer kunnen heet worden. Attendeer kinderen daarop. ■ Gebruik geen schuurmiddelen of bijtende schoonmaakmiddelen. ■ Gebruik geen stoomreiniger. ■ Het ontkalken van het apparaat moet wor- den uitgevoerd door een vakman. Van harte gefeliciteerd met de aankoop van dit apparaat van ons bedrijf Siemens. U hebt een product van hoge kwaliteit aangeschaft, waaraan u veel plezier zult beleven.Lees de installatie- en gebruikshandleiding goed door, handel ernaar en bewaar hem goed! Montagehandleiding Monteer de doorstroomgeiser zoals beschreven in het gedeelte met afbeeldingen. Neem de aanwijzingen in de tekst in acht.De pagina’s met afbeeldingen vindt u in het midden van de handleiding. Montage

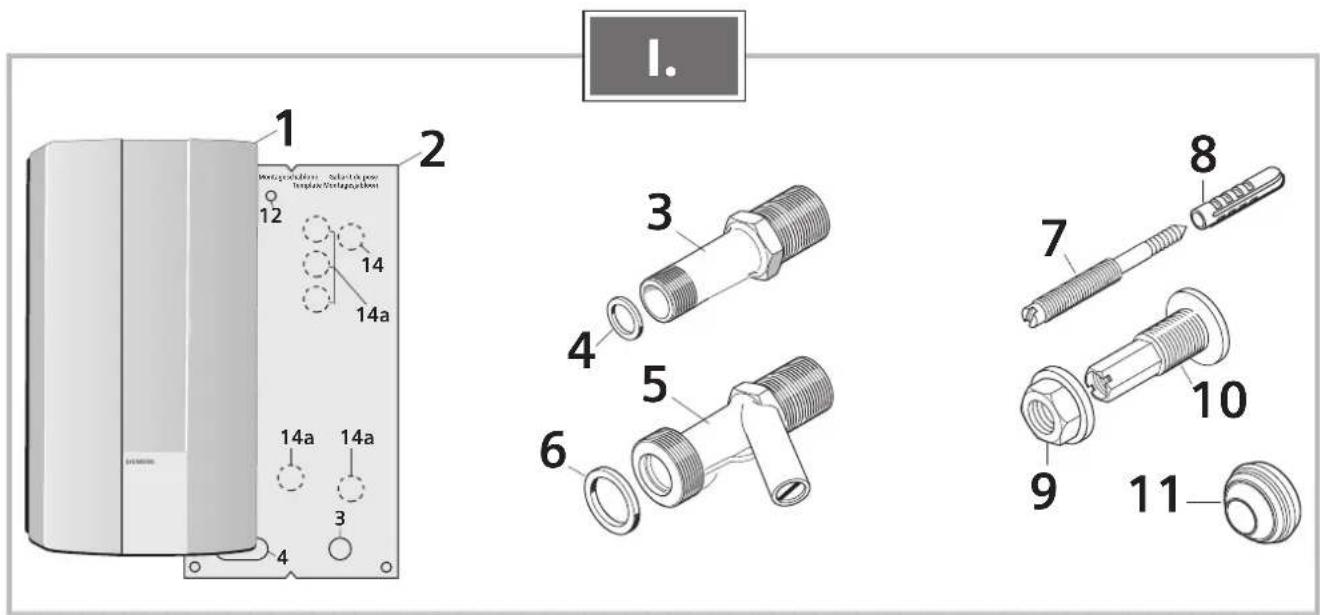

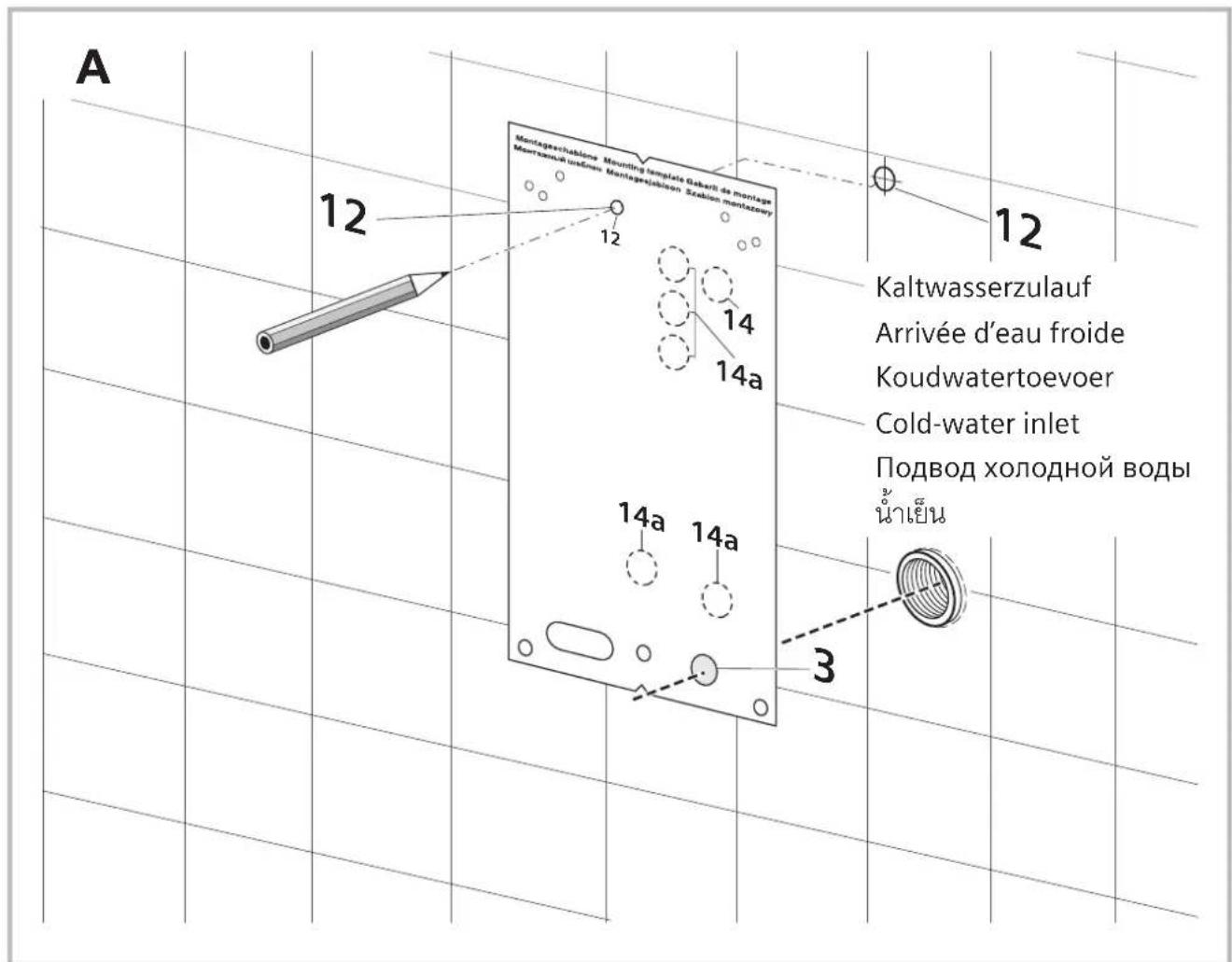

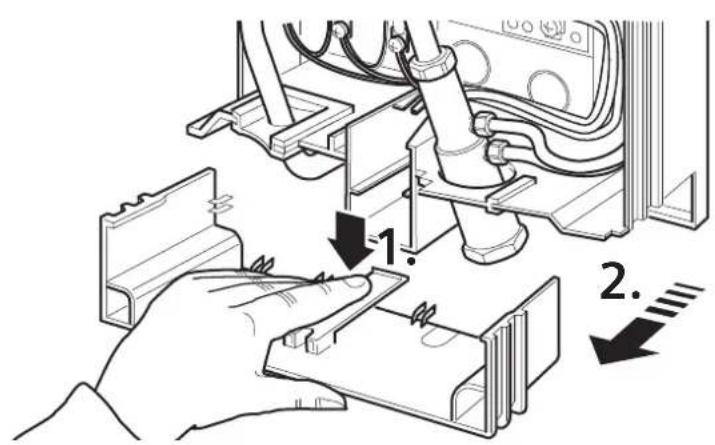

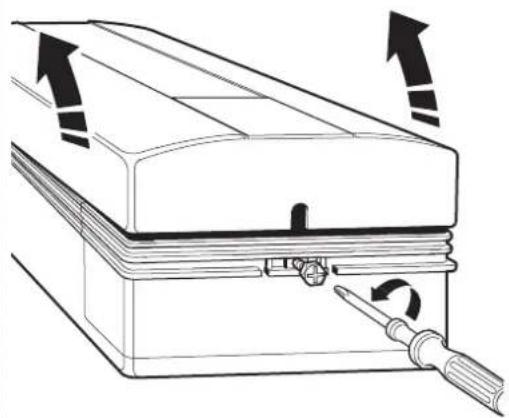

Meegeleverd 1 Doorstroomgeiser2 Montagesjabloon3 Afvoerpijp voor warm water4 Dichting, rood, Ø 15 mm5 Aanvoeraansluitstuk voor koud water6 Dichting, Ø 24 mm7 Montageschroef8 Plug9 Bevestigingsmoer10 Schroefdraadbus11 Leidingtule II. Muurmontage Er zijn twee mogelijkheden om de doorstroomgeiser aan de muur te bevestigen:– Met de montageschroef: Oneffenheden tot 25 mm kunnen worden geëgaliseerd.– Aan de hand van de reeds aanwezige boorgaten van het oude apparaat: Controleer met het montagesjabloon of de aanwezige boorgaten passen.De bevestiging met de montageschroef verloopt volgens de volgende beschrijving.Bevestigingspunt aftekenen en opening voor het naar binnen geleiden van de kabel uitkiezen (afbeelding A)Let op!Controleer dat de elektrische aansluit-kabel span-ningsvrij is! ■ Opening 3 van de montagesjabloon over de koudwater- toevoer leggen. ■ Gunstigste opening voor het naar binnen geleiden van de kabel uitkiezen. De elektrische aansluitkabel mag alleen door een van de zes openingen 14.. worden geleid. Als de kabel door een van de onderste openingen 14a in de door-stroomgeiser naar binnen wordt gevoerd, kan de tussen-klem BZ 45Z20 (bejzondere Toebhoren) worden gebruikt. ■ Bevestigingspunt 12 voor de montage-schroef aftekenen. Montageschroef aanbrengen en wateraansluitstuk inschroeven (afbeelding B)Apparaat openen (afbeelding C)Openingen in de achterwand voor de montageschroef en de kabeldoorvoer uitbrekenLet op: Voor de bevestiging van het apparaat mag u alleen de voorziene openingen aan de achterwand van het huis uitbreken. Uitgebroken, maar ongebruikte openingen moet u waterdicht afsluiten.20

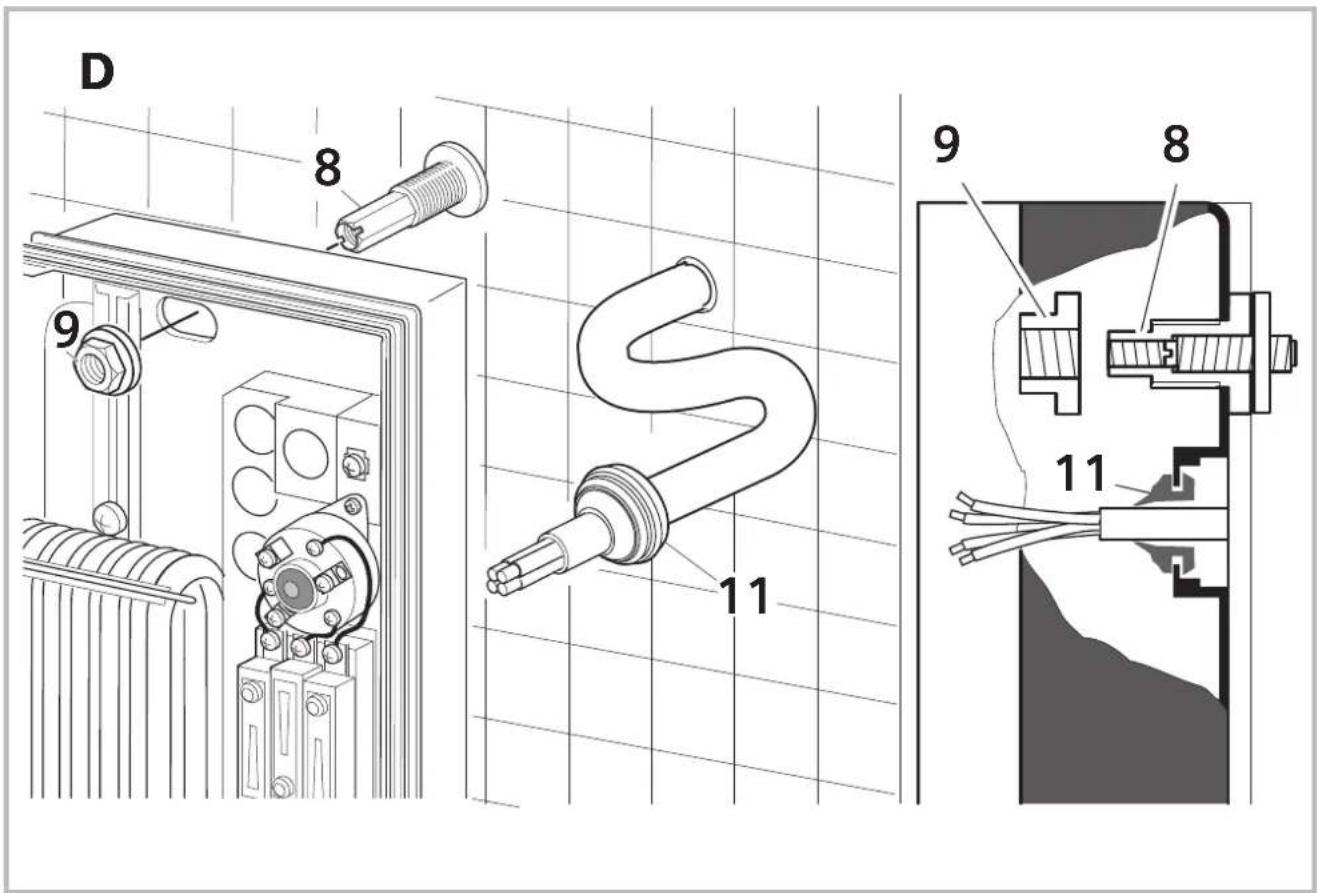

Kabel naar binnen geleiden (afbeelding D) ■ Leidingtule 11 op de aansluitkabel schuiven. Opmerking: Bij een kabeldiameter van 16 mm

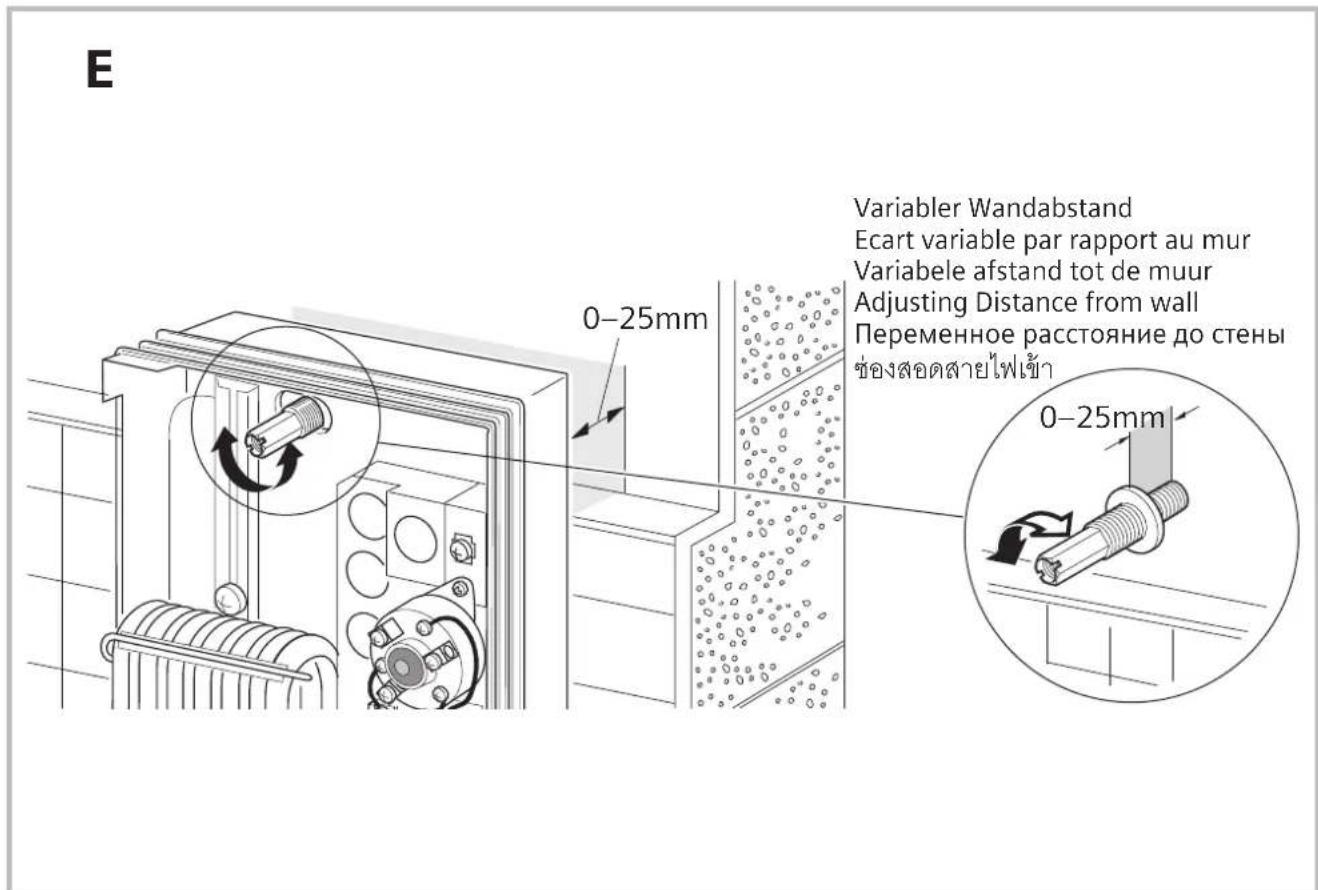

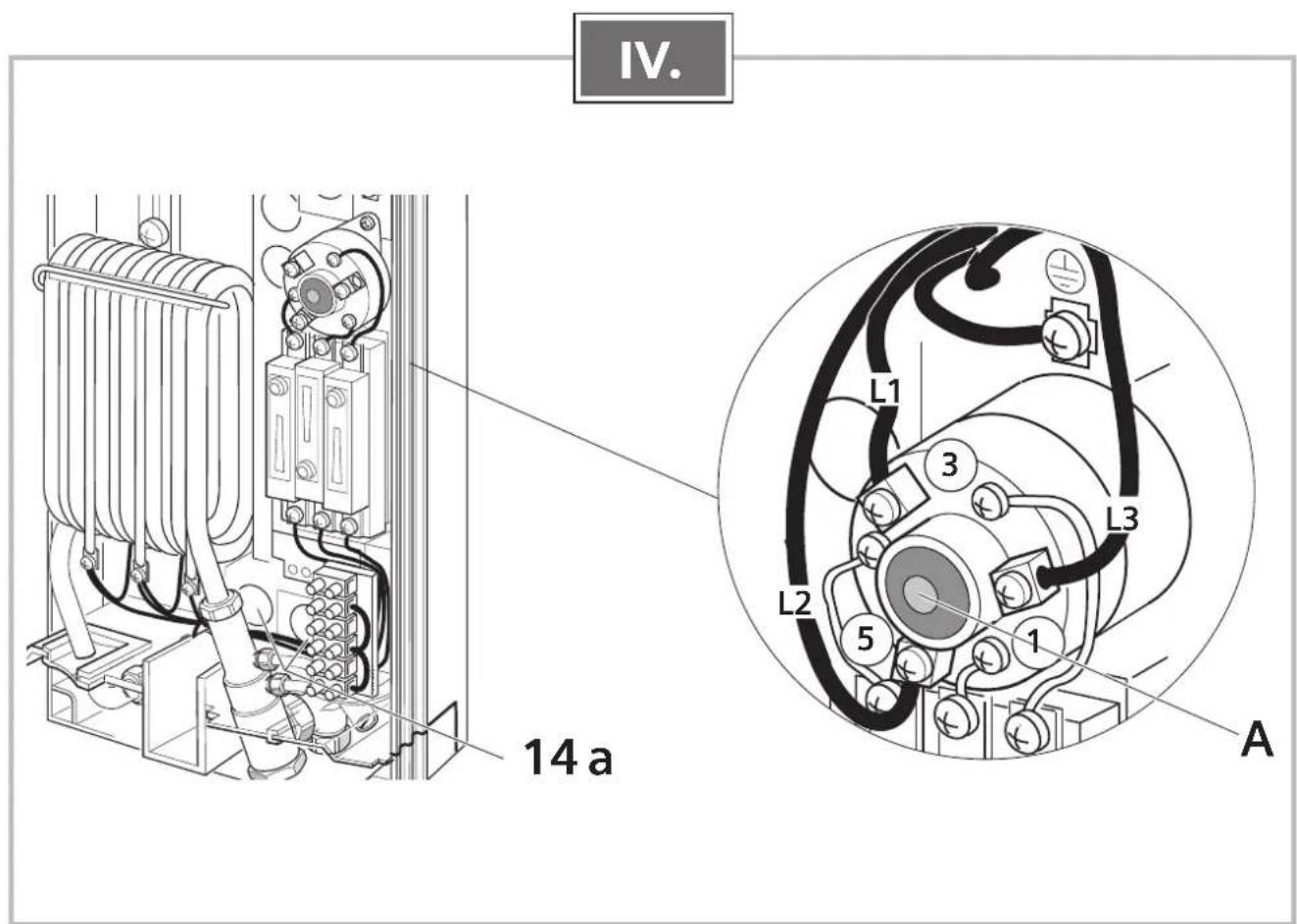

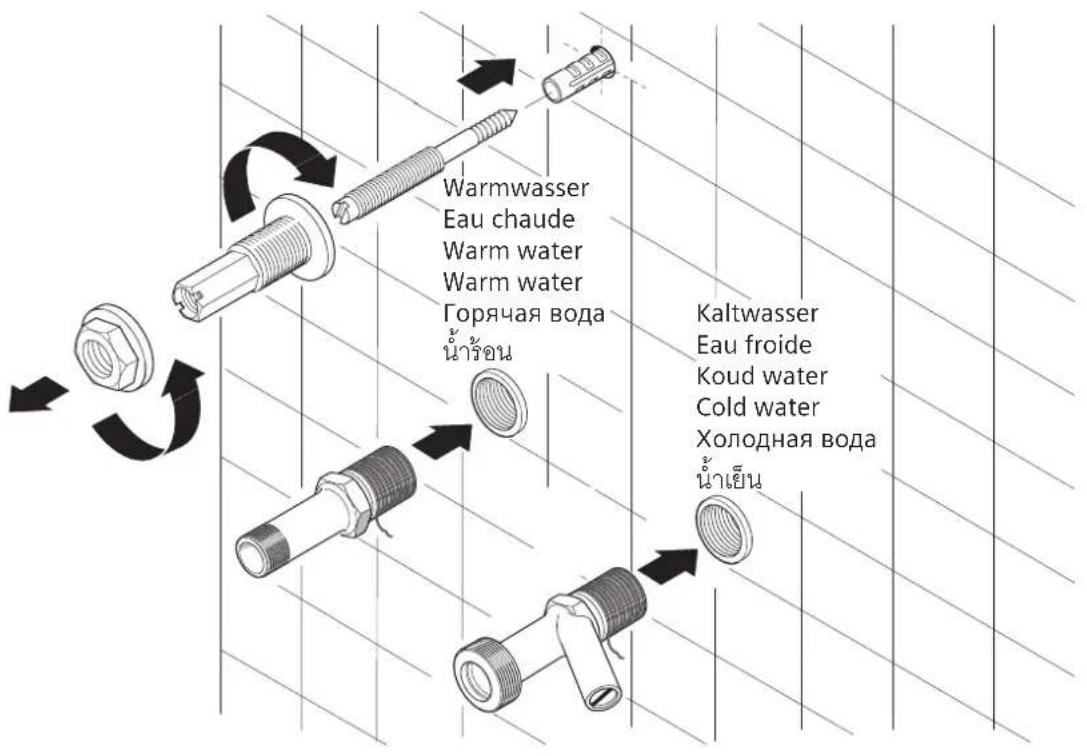

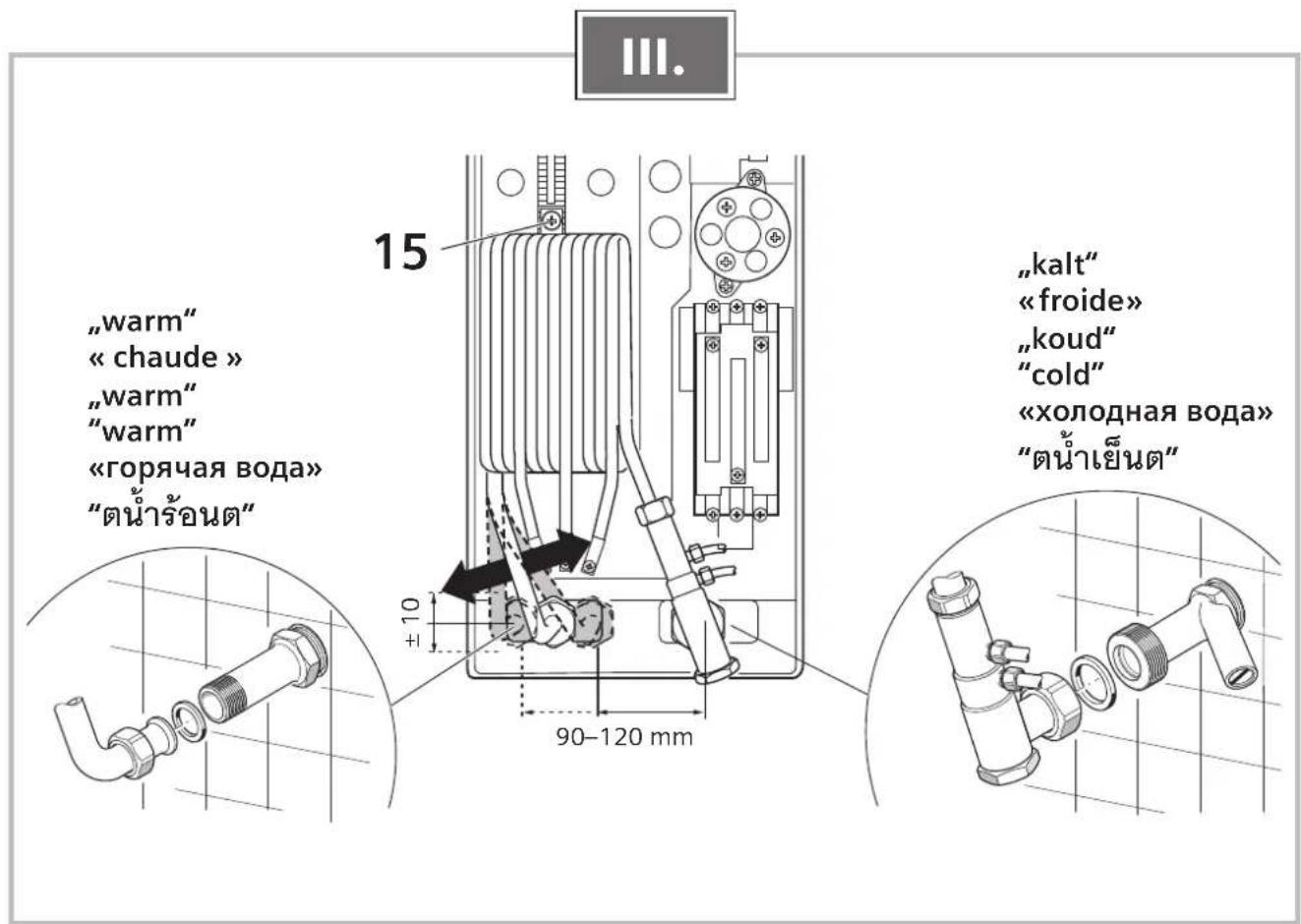

de leiding- tule niet gebruiken. Het apparaat moet dan vlak aansluitend op de muur worden gemonteerd. Let op: Zonder leidingtule is er bij de DH12103 alleen sprake van spatwater-isolatie (IP 24). ■ Het apparaat op de aansluitkabel plaatsen. ■ Leidingtule in de achterwand van het huis indrukken. Er op letten dat de dichtlippen goed sluiten rond het gat voor de kabel. ■ Het apparaat op de schroefdraadbus 8 plaatsen en met moer 9 vastschroeven. Oneffenheden van de muur egaliseren (afbeelding E) III. Wateraansluiting ■ Met de vastzetschroef 15 kan de wateraansluiting over een afstand van ± 10 mm verticaal op de juiste plaats wor- den gebracht. ■ Bochtstuk „warm” aanpassen aan de warmwateraanslui- ting. Het aansluit-bochtstuk „koud” mag daarbij niet worden verbogen. Let op: Er op letten dat een afstand van min. 6 mm tot de stroom geleidende delen voorhanden is. ■ Wateraansluitingen vastschroeven en bevestigingsmoer van de montageschroef vastdraaien. Dichtheid controleren en apparaat doorspoelen: ■ Warmwaterkraan openen. ■ Alle schroefverbindingen van de buizen op dichtheid controleren. IV. Elektrische aansluiting ■ De elektrische aansluiting moet altijd plaatsvinden na de wateraansluiting. De elektrische aansluiting moet worden uitgevoerd volgens het schakelschema aan de binnenzijde van de afschermkap. ■ Instelling af fabriek: 12 kW Y 400 V 3 ~ (11 kW Y 380 V 3 ~) Overige aansluitmogelijkheden: – 8,0 kW 230 V ~ (7,4 kW 220 V ~) – 6,0 kW 230 V ~ (5,5 kW 220 V ~) (Vereiste extra brug bevindt zich in het toebehoren.) ■ Om aan de geldende veiligheidsvoorschriften te voldoen, moet in de installatie een onderbrekingsvoorziening voor alle polen aanwezig zijn. De contactopening moet min- stens 3 mm bedragen. ■ Als de elektrische aansluitkabel door de onderste openingen 14a in de geiser naar binnen wordt geleid, kan de tussen- klem BZ 45Z20 (bejzondere toebehoren) worden gebruikt. ■ De leidingen mogen de activeringsknop A van de veiligheids temperatuurbegrenzer niet in zijn functie belemmeren. Aansluitmogelijkheden (afbeelding A) Verplichte aansluitschema in het apparaat: f1 Veiligheidstemperatuurbegrenzer met netvoedingklem- men 1-3-5 l2 Omschakel-klemmenstrook (De vereiste brug voor de schakeling 6 kW 230 V ~/5,5 kW 220 V ~ bevindt zich in het toebehoren.) Installatie-instructie ■ De installatie van niet-insteekbare apparaten moeten wor- den uitgevoerd door de netbeheerder of door een erkend vakbedrijf, dat u ook graag van dienst is bij het verkrijgen van de toestemming van de netbeheerder voor de instal- latie van het apparaat.

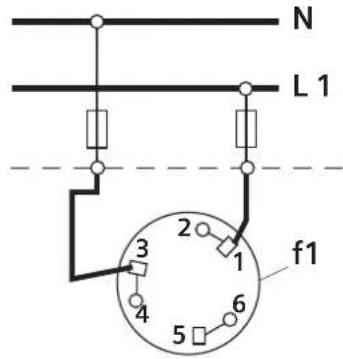

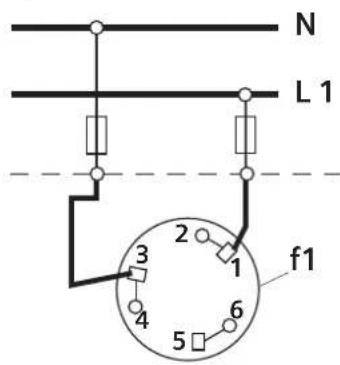

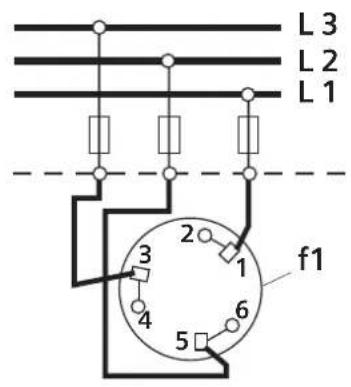

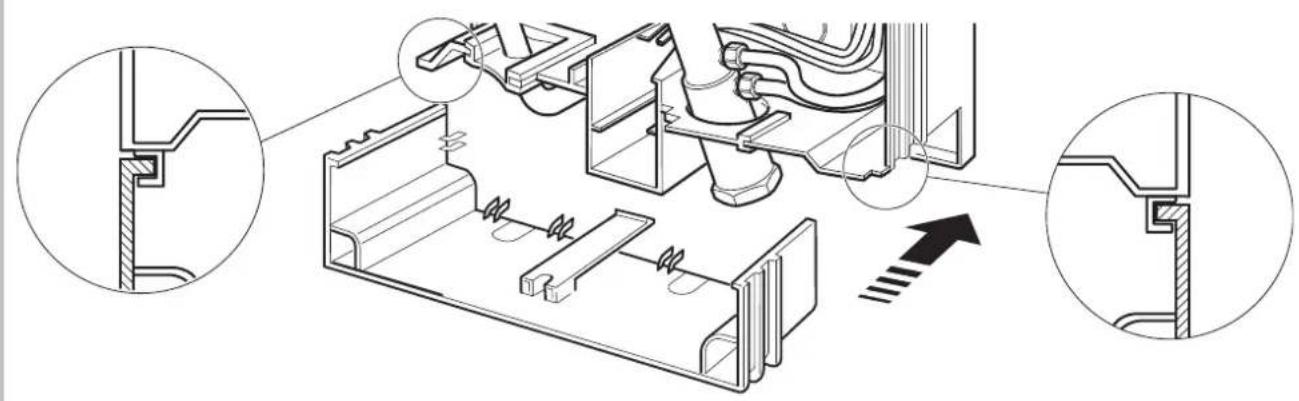

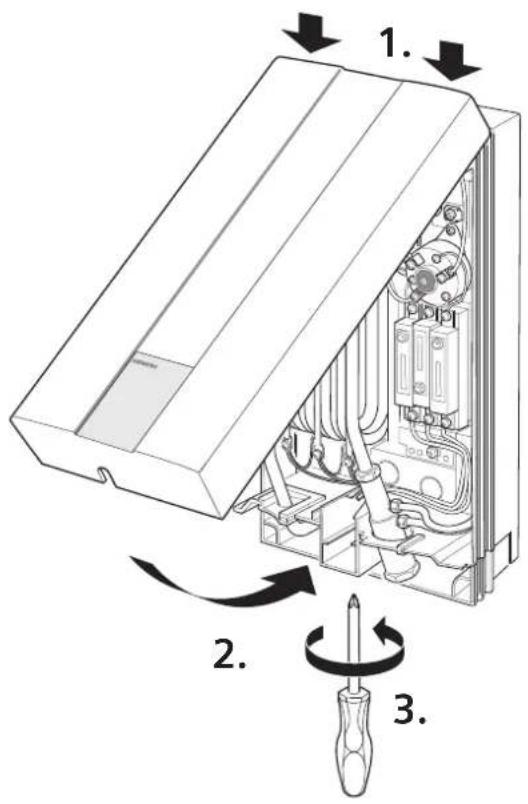

Apparaten sluiten VI. Ingebruikneming Het apparaat voldoet aan IEC 61000-3-12. ■ Zekeringen in de meterkast voor de doorstroomgeiser inschakelen. ■ De Warmwaterkraan openen en de watertemperatuur controleren. ■ Leg de werking van het apparaat uit aan de gebruiker en overhandig hem de gebruikshandleiding. Voorrangschakeling voor de combinatie met elektrische warmwaterapparaten (afbeelding A) Voor deze functie moet een voorrang-schakelaar in de fase- leiding L2 van het apparaat worden geschakeld. Deze wordt op het teller- of verdelerpaneel gemonteerd. a, b Stuurleiding van de elektriciteits-maatschappij voor de spoelingang van de oplaadbescherming f1 Veiligheids-temperatuurbegrenzer met netaansluitklemmen f3 Voorrangschakelaar (stroomrelais)21

Technische gegevens DH12103Nominaal vermogen af fabriek [kW] / Nominale spanningOverige aansluitmogelijkheden12 kW Y 400 V 3 ~ (11 kW Y 380 V 3 ~)8,0 kW 230 V ~ (7,4 kW 220 V ~)6,0 kW 230 V ~ (5,5 kW 220 V ~)Inschakelpunt [l/min] 3,6 Mengwater [l/min] bij nominaal vermogenvan ca. 38 °C 6,5van ca. 50 °C(aanvoertemperatuur 12 °C) 4,4 Minimale stromingdruk op het apparaat* [MPa (bar)]met doorstroombegrenzer 0,3 (3)zonder doorstroombegrenzer 0,2 (2)Energie-efficiëntieklasse Capaciteitsprofiel Jaarlijks energieverbruik [kWh] Dagelijks stroomverbruik [kWh]2,178Geluidsniveau [dB] Warmwaterbereiding-energie-efficiëntie [%] 38,9

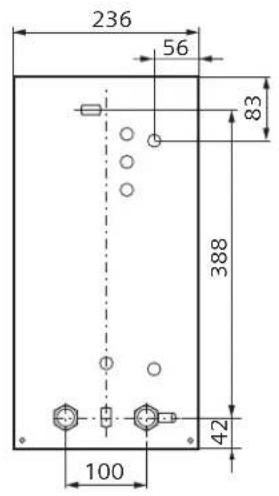

• Dit is exclusief de drukvermindering bij de mengkraan. VII. Afmetingen Speciaal toebehoren ■ Buizenmontageset BZ 45K24: voor gebruik van de door- stroomgeiser als keukenboiler. ■ Tussenklem BZ 45Z20: nodig als het elektrische aansluit snoer door het onderste gat 14a naar binnen wordt gestoken. ■ Korte, aan de achterzijde gesloten aansluitstukken voor de wateraansluiting van onderen (bijvoorbeeld wateraan-sluiting via een onderbouw-armatuur):Kniestuk „koud” (rechts) bestelnr. 056169Kniestuk „warm” (links) bestelnr. 255568 Gebruikshandleiding A.u.b. de uitvoerige veiligheidsinstructies aan het begin van deze handleiding lezen en ze in acht nemen! ■ Belangrijk: Het apparaat nooit aan vorst blootstellen! Gevaar voor een elektrische schok! Schakel in het geval van een storing de netspan-ning onmiddellijk uit. ■ Bij een lekkage aan het apparaat onmiddellijk de koud-watertoevoer afsluiten. Apparaat leren kennen De doorstroomgeiser verwarmt het water terwijl het door het apparaat stroomt. Alleen in deze tijd verbruikt het appa-raat stroom.Dit apparaat kan ook meerdere tappunten van warm water voorzien. Het moet vlakbij het tappunt worden gemonteerd dat u het meest gebruikt. Daardoor bespaart u energie. Het apparaat gebruiken ■ Warmwaterkraan openen.De doorstroomgeiser wordt automatisch ingeschakeld en verhit het water terwijl het door het apparaat stroomt.Het apparaat wordt automatisch weer uitgeschakeld als u de waterkraan sluit. Watertemperatuur hoger maken Als de waterkraan helemaal geopend is, is soms de capaciteit van het apparaat niet voldoende om het water tot de ge-wenste temperatuur te verhitten. ■ Waterkraan iets dichtdraaien. Het water stroomt langza-mer door het apparaat en wordt heter. Watertemperatuur lager maken ■ Koud water bijmengen.22

Energiebesparing U maakt goed gebruik van de elektrische energie wanneer u bij het afsluiten van de warmwaterafname op de volgende zaken let: – Door de warmwaterkraan langzaam te sluiten, wordt de restwarmte van het doorstroomgeiser gebruikt. – Hierdoor voorkomt u bovendien dat de watertemperatuur kortstondig hoger is dan de gekozen temperatuur wanneer u binnen enkele minuten nogmaals warm water afneemt. Het is voordelig om thermostaatbatterijen te gebruiken, om- dat hierdoor een bijzonder gelijkmatige watertemperatuur wordt bereikt. De thermostaatbatterij moet geschikt zijn voor hydraulisch bestuurde doorstroomgeisers. Winterbedrijf Opmerking: in de winter kan het gebeuren dat de toevoer- temperatuur van het water daalt en daardoor de gewenste uitlooptemperatuur niet wordt bereikt. ■ Om deze temperatuursdaling te compenseren, de hoe- veelheid water uit de waterkraan zodanig verlagen totdat de gewenste warmwatertemperatuur wordt bereikt. Reinigen ■ Het apparaat uitsluitend schoonvegen met een voch- tige doek. Gebruik geen bijtende of schurende reinigingsmiddelen. N. B.: Het apparaat hoeft normaal gesproken niet te worden ontkalkt. Bij extreem hard water en wanneer er vaak zeer heet water wordt afgetapt, kan het apparaat echter verkal- ken. Neem dan contact op met onze klantenservice. Wat te doen bij een storing? Let op! Reparaties mogen uitsluitend worden uitgevoerd door een installateur. U loopt een groot risico indien het apparaat op ondeskundige wijze wordt gerepareerd. Als uw apparaat niet werkt zoals gewenst, ligt dit vaak slechts aan een kleinigheid. Controleer of u met de volgende aanwijzingen de storing zelf kunt verhelpen. U vermijdt daardoor de kosten voor onnodige werkzaamheden van de klantenservice. Het water wordt niet warm of er stroomt te weinig water: ■ De zekering in de huisinstallatie controleren. ■ Te weinig druk in de waterleiding. Bij te weinig druk wordt het apparaat niet ingeschakeld. ■ De zeef op de kraan of douchekop is verstopt. Zeef los- schroeven en reinigen of ontkalken. ■ Het hoekventiel is verstopt. De warmwaterkraan volledig openen en het haakse regelventiel meermaals open- en dichtdraaien. Daarna de zeef van de kraan reinigen. ■ Het apparaat moet worden ontkalkt. Roep daarvoor de hulp van een vakman in. Het apparaat wordt tijdens de afname van water automa- tisch uitgeschakeld, de watertemperatuur daalt: ■ In de warmwaterkraan moet een nietzwellende dichting worden gebruikt. Als u de storing niet kunt verhelpen, schakelt u de zekering in de huisinstallatie uit. Roep de hulp van een vakman in. Klantenservice Als u contact opneemt met de klantenservice, dient u het E-nummer en het FD-nummer van uw apparaat door te geven. U vindt deze nummers aan de onderzijde van de doorstroomgeiser. Afvoer van afval Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment – WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten. Raadpleeg uw gespecialiseerde handelaar voor de geldende voorschriften inzake afvalverwijdering. Garantie Voor dit apparaat gelden de garantievoorwaarden die worden uitgegeven door de vertegenwoordiging van ons bedrijf in het land van aankoop. De leverancier bij wie u het apparaat hebt gekocht geeft u hierover graag meer informatie. Om aanspraak te maken op de garantie hebt u altijd uw aan- koopbewijs nodig. Wijzigingen voorbehouden.23
