BEDIENUNGSANLEITUNG DO05754 SIEMENS

Verpackung und gegebenenfalls Altgerät umweltgerecht entsorgen.

Montieren Sie den Kleinspeicher wie im Bildteil beschrieben.

Beachten Sie die Hinweise im Text.

Die Bildseiten finden Sie in der Mitte der Anleitung.

Sicherheitshinweise

Stromschlaggefahr!

Ziehen Sie im Fehlerfall sofort den Netzstecker!

Den Kleinspeicher nur von einem Fachmann anschließen halten.
Die gesetzlichen Vorschriften sowie die Anschlussbedingungen des Elektrizitäts-Versorgungsunternehmens und des Wasserwerkes einhalten.
Achtung!

Gerät erst vollständig mit Wasser füssen, dann Netzstecker einstecken, sonst lost die wiedereinschaltbare Sicherheitstemperaturbegrenzung aus.

Das Gerät nur eine vorschrittsmäßig installierte Schutz-kontakt-Steckdose anschließen. Kein Verlängerungskabel verwenden. Wenn erforderlich, Gerät mit längerer Leitung ausrüsten (siehe Kapitel I).
Der Kleinspeicher ist nur offen (drucklos) und für eine Zapfstelle zu verwenden. Der Warmwasser-Auslauf dient zum Druckausgleich und damit nur an die beilie-gende Armatur angeschlossen werden (Bestell-Nr. BZ 13051 oder BZ 13061 für Untertischgeräte oder AM 010100 für Übertischgeräte).

Der Auslauf der Armatur muss immer frei sein.

Keine Perlatoren (Luftsprudler) verwenden.

Beim Aufheizen tropfth Ausdehnungswasser aus dem Auslauf.

Die AnschlussleitungarfndichtanheiBTeilenanliegen. Die Isolierung konntebeschadigt werden.
Das Gerät nur in einem frostfreiern Raum montieren.

Nach der Montage übergeben Sieitte dem Benutzer die Gebrauchsanleitung und erklaren him das Gerat.

Vartungs- und Reparaturarbeiten am geöffneten Gerätarf nur der Fachmann ausführren.
Das Gerätarf nicht über eine Zeitschaltuhr versorgt werden, um eine Gefährdung durch ein unbeabsichtigtes Rücksetzen des Schutztemperaturbegrenzers im Störfall zu vermeiden.

Vor dem Offnen des Gerätes

Netzsteckerziehen.

Lieferumfang/MaBe

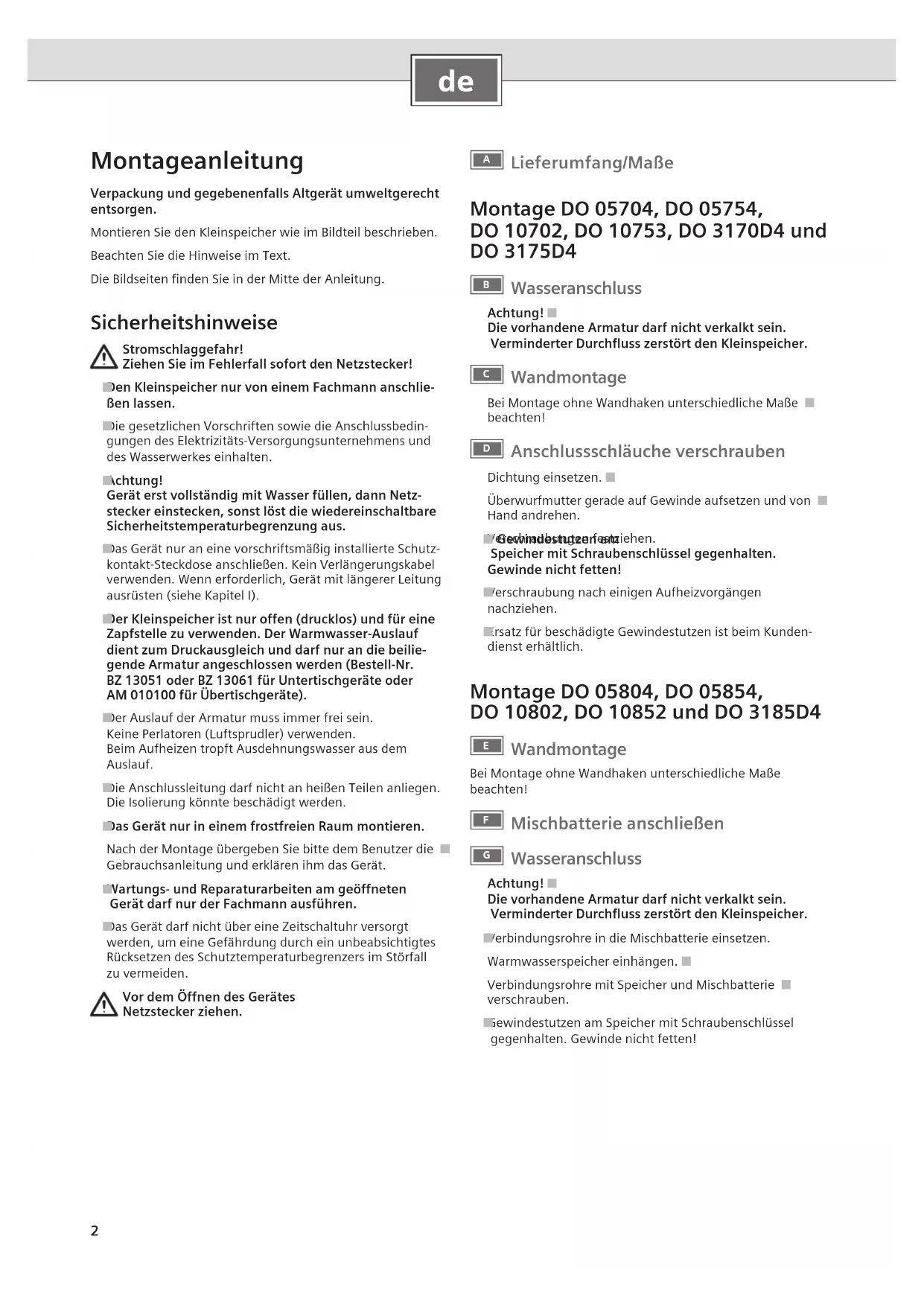

Montage DO 05704, DO 05754, DO 10702, DO 10753, DO 3170D4 und DO 3175D4

Wasseranschluss

Achtung!

Die vorhandene Armaturarfndichtverkalktsein.

Verminderter Durchfluss zerstört den Kleinspeicher.

Wandmontage

Bei Montage ohne Wandhaken unterschiedliche Maße beachtten!

Anschlusschläuche verschrauben

Dichtung einsetzen.

Überwurfmutter gerade auf Gewinde aufsetzen und von Hand anrehen.

Gewindestutzefentziehen.

Speicher mit Schraubenschlüssel gegenhalten. Gewinde nicht fetten!

Verschraubung nach einigen Aufheizvorgängen nachziehen.
rsatz fur beschädigte Gewindestutzen ist beim Kundendienst erhältlich.

Montage DO 05804, DO 05854, DO 10802, DO 10852 und DO 3185D4

Wandmontage

Bei Montage ohne Wandhaken unterschiedliche MaBe beachten!

Mischbatterie anschließen

Wasseranschluss

Achtung!

Die vorhandene Armaturarf nicht verkalkt sein. Verminderter Durchfluss zerstort den Kleinspeicher.

Verbindungsrohe in die Mischbatterie einsetzen.

Warmwasserspeicher einhagen.

Verbindungsrohre mit Speicher und Mischbatterie verschrauben.

Gewindestutzen am Speicher mit Schraubenschlüssel gegenhalten. Gewinde nicht fetten!

Inbetriebnahme

1. Eckventil öffnen (nur DO 05704, DO 05754, DO 10702, DO 10753, DO 3170D4 und DO 3175D4) Netzsteckerarfnd nichteingstecktsein.
2. Gerat vollständig mit Wasser fullen.

DO 05704, DO 05754, DO 10702, DO 10753, DO 3170D4 und DO 3175D4: Durchfluss am Eckregulierventil einstellen.

DO 05804, DO 05854, DO 10802, DO 10852 und DO 3185D4:
Durchfluss an der Drosselschraube der Mischbatterie einstellen.

5-Liter-Gerat: 5 l/min = 1 l in 12 Sekunden
10-Liter-Gerat: 10 l/min = 1 l in 6 Sekunden

3. Erst dann

Netzstecker einstecken.

Temperaturwahler auf "III" (ca. 85^ ) drehen.

Aufheizen überwachen, bis Kontrollampe erlischt.

Aufheizzeit:

5-Liter-Gerat: 12-18 Minutes
10-Liter-Gerat: 25-35 Minutes

Temperatur prufen.

Achtung: Hat die Sicherheitstemperaturbegrenzung den Kleinspeicher abgescheltet, Netzsteckerziehen, Warmwasserhahn offen und ca. 4 Liter Wasser durchlaufen setzen, dann Netzstecker wieder einstecken. Das Gerät ist nun wieder betriebsbereit.

4. Begrenzung der Auslauftemperatur

Die Auslauftemperatur des Kleinspeichers kann Mechanisch auf Stufe, l^ (ca. 40^ ) oder Stufe, e^ (ca. 60^ ) begrenzt werden.

Hinweise zur Temperaturbegrenzung finden Sie in der Gebrauchsanleitung.

5. Energie sparen

Temperaturwahler auf e^ stellen.

Wechseln der Anschlussleitung

Die Anschlussleitungarfur von einem von uns konzessionierten Kundendienst ausgewechselt werden, umGefahrungen zu vermeiden.

Der Netzstecker muss vor dem Wechsel gezogen sein.

Gebrauchsanleitung

Bevor Sie das Gerät benutzen, lessen Sieitte sorgfältig.
these Gebrauchsanleitung!

Sicherheitshinweise

Dieses Gerät ist für den Haushalt oder für haushalts-ähnliche, nicht-gewerbliche Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z. B. die Verwendung in Mitarbeiterkuchen von Läden, Büros, landwirtschaftlichen und anderen gewerblichen Betrieben sowie die Nutzung durch Fälle von Pensionen, kleinen Hotels und ähnlichen Wohninrichtungen.

Stromschlaggefahr!

Ziehen Sie im Fehlerfall sofort den Netzstecker!

Die Armatur kann heißt werden!

Personen (auch Kinder) mit verminderten körperlichen Sinneswahrnehmungs- oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Wissen das Gerät nicht bedienen halten, außer sie werden beaufsichtigt oder hatten eine Einweisung bezüglich des Gebrauchs des Gerätes durch eine Person, die für ihre Sicherheit verantwortlich ist.
inder beaufsichtigen, um zu verhindern, dass sie mit dem Gerät speien.
usfuhrliche Informationen konnen Sie auch in der Montageanweisungnachlesen.
Der Kleinspeicher erhitzt und speichert Trinkwasser bis ca. 85^
Der Warmwasser-Auslauf des Kleinspeichers dient zum Druckausgleich und damit nur an die drucklose Armatur BZ 13051 oder BZ 13061 (Untertisch) bzw. AM 010100 (Übertisch) angeschlossen werden.
Die Auslauftemperatur kann auf ca. 40^ (Stellung „ I") oder ca. 60^ (Stellung „e") begrenzt werden.

Der Temperaturwahler schaltet auch die Hezung ein.

Stellung:

kalt
* Frostschutz
I ca. 40^ (leichte Rastung)
e Energiesparstellung ca. 60^ (leichte Rastung)
III HeiBwasser ca. 85^

Beim Aufheizen leuchtet die Kontrollampe und Ausdehnungswasser tropf aus dem Auslauf.

Bei hohen Temperatures verkalkt das Gerät Schneller.

Tipp: Um das Gerät ökonomisch zu betreiben und die Verkalkung zu reduzieren, den Temperaturwähler auf „e" stellen.

Reinigen

Gerät und Armatur nur feucht abwischen, evtl. mit etwas Essig.

Entkalken

Auslaufrohr mit handelsüblichen Entkalkern oder Essig entkalien.

Bei Entkalkern die Warnhinweise des Herstellers beachten.

Wenn bei voll geöffneter Armatur das Wasser deutlich lang-samer auslauf, sind der Kleinspeicher und die Armatur von einem Fachmann zu entkalken. Sonst kann ein unzulässig hoher Druck entstehen.

Störung

Wird das Wasser nicht mehr erhützt, den Temperaturwähler auf „e" stellen, Netzsteckerziehen, Warmwasserhahn öffnen und ca. 4 Liter Wasser durchlaufen setzen. AnschlieBend Netzstecker wieder einstecken.

Wartungs- und Reparaturarbeiten am geöffneten Gerät darf nur der Fachmann ausführren.

Vor dem Öffnen des Gerätes Netzsteckerziehen.

Kundendienst

Um unnötige Kosten für einen Kundendiensteinsatz zu vermeiden, bei Störungen erst prufen, ob ein Bedienfehlher vorliegt oder die Haussicherung ausgelost hat.

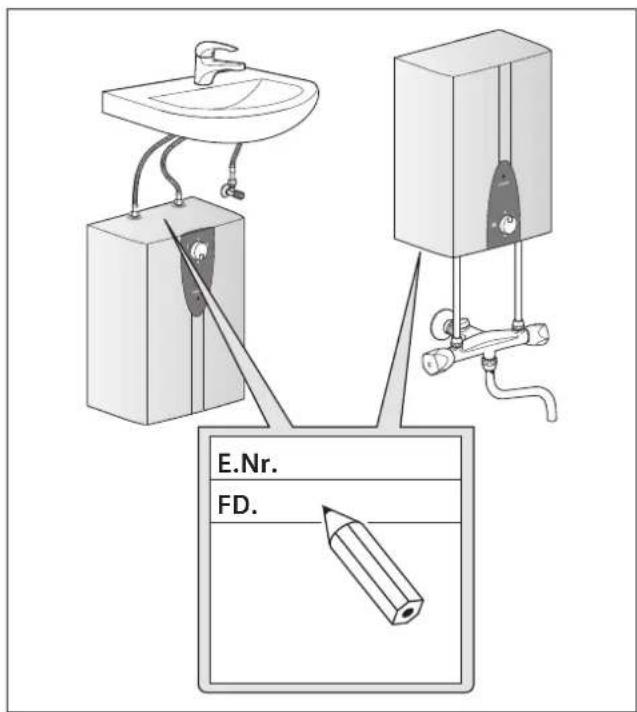

Wenn Sie den Kundendienst anfordern, geben Sieitte die E-Nr. und die FD-Nr. Ihres Gerates an.

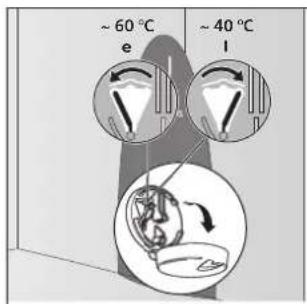

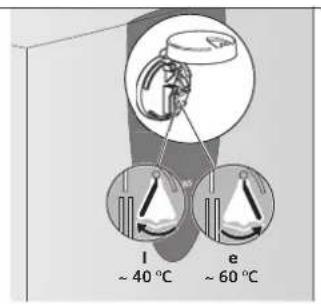

Temperaturbegrenzung

1. Temperaturwahler auf „ “ stellen.

2. Abdeckung des Temperaturwählers aufklappen.

3. Wahlen:

$$ I = c a. 4 0 ^ {\circ} C $$

$$ e = c a. 6 0 ^ {\circ} C $$

1. Abdeckung schlieben.

DO..8..DO..7..

Entsorgung

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gultige Rücknahme und Verwertung der Altgeräte vor.

Über aktuelle Entsorgungswegeitte beim Fachhändler informieren.

Änderungen vorbehalten.
