GEBRUIKSAANWIJZING DO05754 SIEMENS

~ 40 °C ~ 60 °C DO ..8.. DO ..7.. Smaltimento Questo apparecchio dispone di contrassegno ai sensi della di rettiva europea 2002/96/CE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment – WEEE). Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell’Unione Europea. Per maggiori informazioni sullo smaltimento, con- tattare il rivenditore specializzato. Garanzia Per questo apparecchio sono valide le condizioni di garanzia pubblicate dal nostro rappresentante nel paese di vendita.Il rivenditore,presso il quale è stato acquistato l ’apparecchio, è sempre ben disposto a fornire a richiesta informazioni a proposito.Per l ’esercizio del diritto di garanzia è comunque necessario presentare il documento di acquisto. Con riserva di modifiche.15 denl Montagevoorschrift Voer de verpakking en eventueel het oude toestel af volgens een voor het milieu verantwoorde manier.Monteer het kleine warmwatertoestel zoals in het afbeeldin-gengedeelte staat beschreven.Volg de instructies in de tekst op.De pagina‘s met afbeeldingen vindt u in het midden van de handleiding. Veiligheidsvoorschriften Gevaar voor een stroomschok!!Trek in het geval van storing direct de stekker uit het stopcontact!Laat het kleine warmwatertoestel alleen door een ■ vakman aansluiten.Neem de wettelijke voorschriften acht, evenals de aan- ■sluitvoorwaarden van het elektriciteitsbedrijf en van het waterleidingbedrijf.N. B.! ■Toestel eerst volledig met water vullen, vervolgens netstekker inpluggen, anders triggert de herinschakel-bare veiligheids-temperatuurbegrenzing.Sluit het toestel alleen aan op een geaard stopcontact ■dat volgens de voorschriften is geïnstalleerd. Gebruik geen verlengkabel. Voorzie het toestel indien nodig van een langere kabel (zie hoofdstuk I).Het kleine reservoir kan uitsluitend in geopende ■toestand (drukloos) en voor één aftappunt worden gebruikt. De warmwaterafvoer dient voor drukcom-pensatie en mag alleen worden aangesloten op de meegeleverde kraan (bestelnummer BZ 13051 of BZ 13061 [onderbouw] of AM 010100 [bovenbouw]).De afvoer van de kraan moet altijd vrij zijn. Gebruik geen ■bruiskop.Bij het verwarmen druppelt expansiewater uit de afvoer.De aansluitkabel mag geen hete onderdelen aanraken. ■De isolatie zou beschadigd kunnen raken.Monteer het toestel alleen in een vorstvrije ruimte. ■Geef de gebruiksaanwijzing na de montage aan de ge- ■bruiker en leg hem de werking van het toestel uit.Service- en reparatiewerkzaamheden aan het geopen- ■de toestel mogen alleen door een vakman worden uitgevoerd.Het toestel mag niet via een tijdschakelklok gevoed wor- ■den werden, om onbedoeld resetten van de veiligheids-temperatuurbegrenzer in geval van storing te voorkomen.Alvorens het toestel te openen altijd eerst de netstekker uitpluggen.

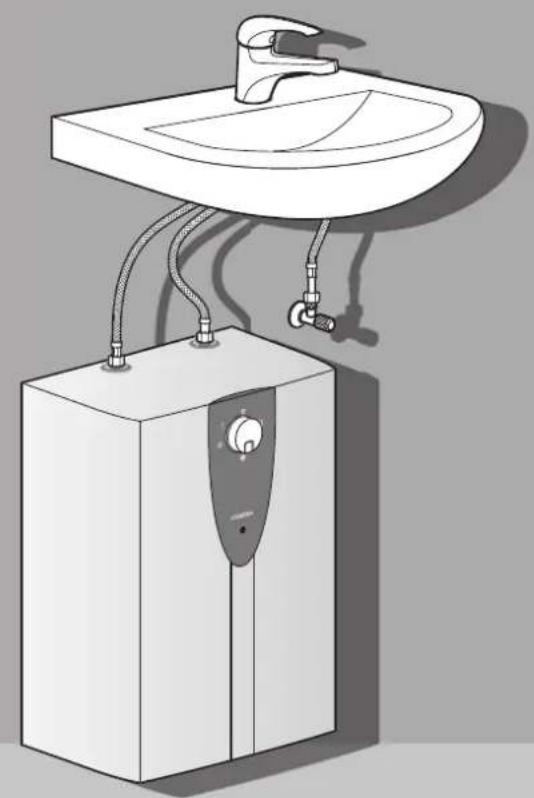

Wateraansluiting N. B.! ■De aanwezige kraan mag niet verkalkt zijn! Een vermin derde doorstroming vernielt het warmwatertoestel.

Montage aan de muur Neem bij montage zonder muurhaak de verschillende ■maten in acht.

Aansluitslangen vastschroeven Afdichting aanbrengen ■Wartelmoer recht op de schroefdraad zetten en met de ■hand vastdraaien.Schroefverbindingen aanhalen. ■ Aansluit-draadpijp op het reservoir met schroefsleutel vasthouden. Schroefdraad niet invetten!Schroefkoppeling na enkele verhittingen aanhalen. ■ Reserve draadpijpen zijn bij de afdeling klantservice ■ verkrijgbaar. Montage DO 05804, DO 05854, DO 10802, DO 10852 en DO 3185D4

Montage aan de muur Neem bij montage zonder muurhaak de verschillende maten in acht.

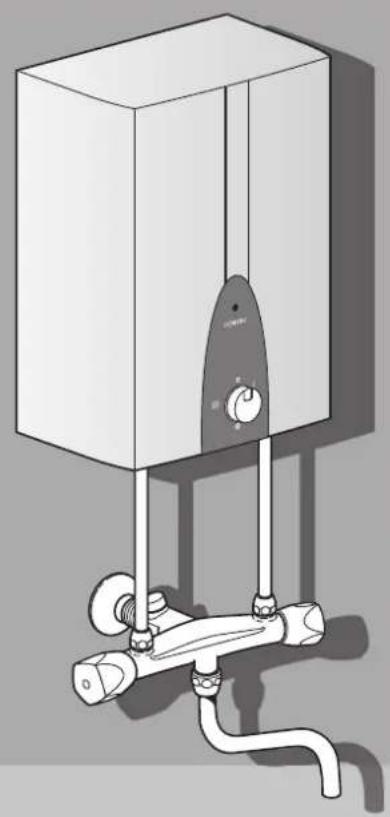

Mengkraan aansluiten

Wateraansluiting N. B.! ■De aanwezige kraan mag niet verkalkt zijn! Een vermin-derde doorstroming vernielt het warmwatertoestel.Zet de verbindingsbuizen in de mengkraan. ■Hang het warmwatertoestel op. ■ Schroef de verbindingsbuizen vast aan het warmwater- ■ toestel en de mengkraan.Houd het schroefdraadaansluitstuk aan het warmwater- ■toestel met een steeksleutel tegen.Smeer de schroefdraad niet met vet.16 denl

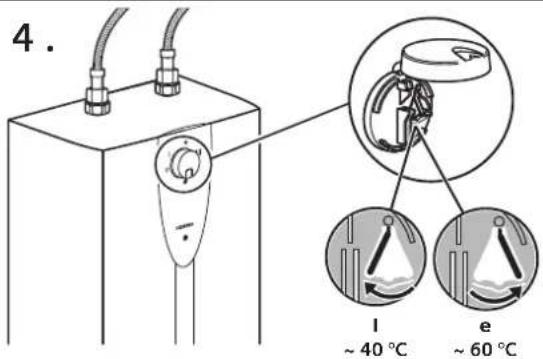

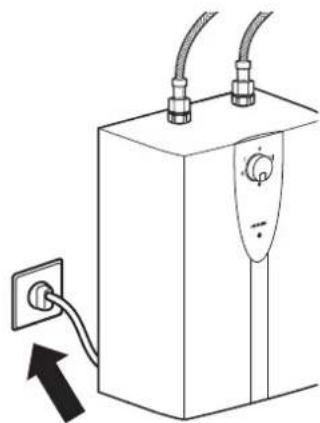

Ingebruikneming 1. Open de haakse afsluiter (alleen DO 05704, DO 05754, DO 10702, DO 10753, DO 3170D4 en DO 3175D4): De stekker mag niet in het stopcontact gestoken zijn.2. Vul het toestel volledig met water. DO 05704, DO 05754, DO 10702, DO 10753, DO 3170D4 en DO 3175D4: Stel de doorstroming in met de hoekafsluiter. DO 05804, DO 05854, DO 10802, DO 10852 en DO 3185D4: Stel de doorstroming in met de reduceerschroef van de mengkraan. Toestel van 5 liter: 5 l/min = 1 l in 12 seconden Toestel van 10 liter: 10 l/min = 1 l in 6 seconden3. Steek daarna pas de stekker in het stopcontact.Zet de temperatuurknop op „III” (ca. 85 °C).Let op het toestel tijdens het opwarmen tot het controle-lampje uitgaat.Opwarmtijd:5 liter toestel: 12–18 minuten 10 liter toestel: 25–35 minutenControleer de temperatuur.N. B.: Waneer de veiligheids-temperatuurbegrenzing het klei-ne reservoir heeft uitgeschakeld, de netstekker uitpluggen, warmwaterkraan openen en ca. 4 liter water laten doorstro-men, vervolgens de netstekker weer inpluggen. Het toestel is nu weer bedrijfsgereed.4. Begrenzing van de afvoertemperatuurDe afvoertemperatuur van het warmwatertoestel kan mechanisch worden begrensd op stand „I” (ca. 40 °C) of stand „e” (ca. 60 °C).Aanwijzingen voor het begrenzen van de temperatuur vindt u in de gebruiksaanwijzing.5. Energie besparenTemperatuurkeuzeknop op „e” zetten.

Aansluitkabel vervangen De aansluitkabel mag alleen door een door ons erkende klantenservice worden vervangen om gevaren te voor-komen.De stekker moet uit het stopcontact worden getrokken voordat de kabel wordt vervangen. Gebruiksaanwijzing Lees deze gebruiksaanwijzing zorgvuldig voordat u het apparaat gebruikt. Veiligheidsvoorschriften Dit apparaat is bedoeld voor in de huishouding of voor ■huishoudelijke, niet commerciële toepassingen. Huis-houdelijke toepassingen omvatten bijv. het gebruik in personeelskeukens van winkels, kantoren, agrarische en commerciële bedrijven, evenals het gebruik door gasten van pensions, kleine hotels en soortgelijke woongelegenheden.Gevaar voor een stroomschok!!Trek in het geval van storing direct de stekker uit het stopcontact!De kraan kan heet worden! ■Personen (ook kinderen) met fysieke, zintuiglijke of ■geestelijke beperkingen of met een gebrek aan ervaring en kennis mogen het apparaat niet gebruiken, tenzij ze daarbij onder toezicht staan of worden begeleid door een persoon die voor hun veiligheid verantwoordelijk is. Let erop dat kinderen niet met het apparaat spelen. ■ Uitvoerige informatie vindt u tevens in de montagehand- ■ leiding.Het kleine warmwatertoestel dient voor het verhit ten en ■warm houden van leidingwater tot ca. 85 °CDe warmwaterafvoer van het warmwatertoestel dient ■voor de drukcompensatie en mag alleen worden aan-gesloten op een drukloze kraan BZ 13051 of BZ 13061 (onderbouw) of AM 010100 (bovenbouw).De afvoertemperatuur kan worden begrensd tot ca. 40 °C ■(stand „I”) of ca. 60 °C (stand „e”).De temperatuurkeuzeknop schakelt tevens de verwarming in. Stand:

Bescherming tegen vorst Ca. 40 °C (lichte klik) Energiespaarstand ca. 60 °C (lichte klik) III Heet water ca. 85 °CTijdens het verhitten brandt het controlelampje en druppelt expansiewater uit de afvoer.Bij een hoge temperatuur ontstaat sneller kalkaanslag in het toestel.Tip: Om het toestel economisch te gebruiken en de vorming van kalkafzetting te reduceren, de temperatuurkeuzeknop op „e” zetten.17 denl Reinigen Gebruik voor het reinigen van toestel en kraan alleen een vochtige doek, eventueel met een beetje azijn. Ontkalken Ontkalk de afvoerbuis met een in de handel verkrijgbaar ontkalkingsmiddel of azijn. Lees de waarschuwingen van de fabrikant bij het ontkal- kings middel. Wanneer de kraan volledig geopend is en het water duidelijk langzamer uit de kraan loopt, moeten het warmwatertoestel en de kraan door een vakman worden ontkalkt. Anders kan een onaanvaardbaar hoge druk ontstaan. Storing Wordt het water niet meer verwarmd, dan de temperatuur- keuzeknop op „e” zetten, netstekker uitpluggen, warmwater- kraan openen en ca. 4 liter water laten doorstromen. Vervol- gens de netstekker weer inpluggen. Service- en reparatiewerkzaamheden aan het geopende toestel mogen alleen door een vakman worden uitge- voerd. Alvorens het toestel te openen altijd eerst de netstekker uitpluggen. Klantenservice Controleer ter voorkoming van onnodige kosten voor diensten van de klantenservice bij storingen eerst of sprake is van een bedieningsfout en of de zekering in de meterkast in orde is. Wanneer u de hulp van de klantenservice inroept, dient u het E-nr. en FD-nr. van uw apparaat op te geven. E.Nr. FD. Temperatuurbegrenzing

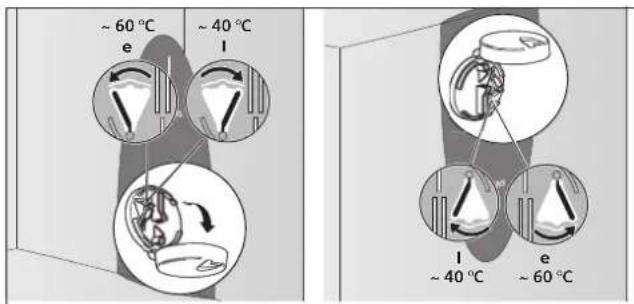

1. Zet de temperatuurkeuzeknop op „●”.

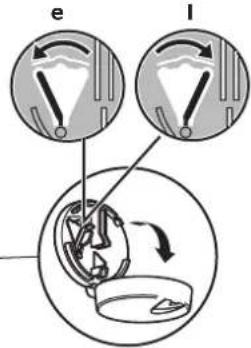

2. Kapje van de temperatuurkeuzeknop omhoogklappen.

~ 40 °C ~ 60 °C DO ..8.. DO ..7.. Afvoer van afval Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2002/96/EG betreffende afgedankte elek trische en elektronische apparatuur (waste electrical and electronic equipment – WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten. Raadpleeg uw gespecialiseerde handelaar voor de geldende voorschriften inzake afvalverwijdering. Garantie Voor dit apparaat gelden de garantievoorwaarden die wor- den uitgegeven door de vertegenwoordiging van ons bedrijf in het land van aankoop. De leverancier bij wie u het appa- raat hebt gekocht geeft u hierover graag meer informatie. Om aanspraak te maken op de garantie hebt u altijd uw aankoopbewijsodig. Wijzigingenvoorbehouden.1819 08/11Siemens-Electrogeräte GmbH Carl-Wery-Str. 34, 81739 München © Siemens-Electrogeräte GmbH, 2012. www.siemens-homeappliances.com 9000748159
