Scaricare completemamente l'aria dall'apparecchio!

Scaricare completement l'aria dall'appareccchio!

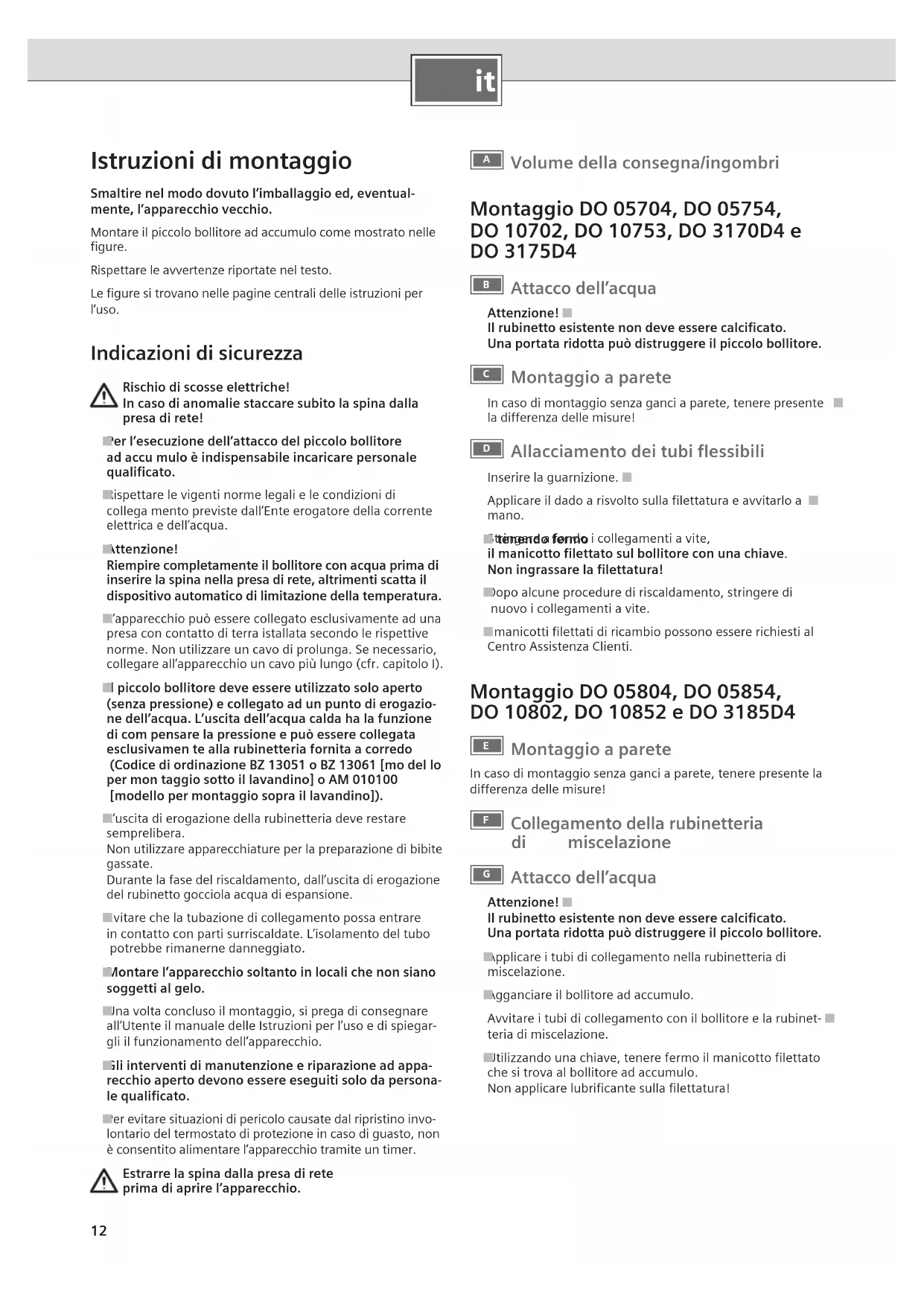

Istruzioni di montaggio

Smaltire nel modo dovuto l'imballaggio ed, eventualmente, l'apparecchio vecchio.

Montare il piccolo bollitore ad accumulo come migliorato nelle figure.

Rispettare le avventenze riportate nel testo.

Le figure si trovano nelle pagine centrali delle istruzioni per l'uso.

Indicazioni di sicurezza

Rischio di scosse elettriche! In caso di anomalie staccare subito la spina alla presa di rete!

Per l'ecuzione dell'attacco del piccolo bollitore ad accu mulo è indispensableabile incaricare personale qualificato.

rispettare le vigenti norme legali e le condizioni di collega专员o previste dall'Ente erogatore della corrente elettrica e dell'acqua.

Attenzione!

Riempire completeness il bolitore con acqua prima di inseire la spina nella presa di rete, altrimenti scatta il dispositivo automatico di limitazione della temperatura.

'apparecchio più essere collegato esclusivamente ad una presa con contatto di terra istallata secondo le rispettive norme. Non utilizzato un cavo di prolunga. Se necessario, collegare all'apparecchio un cavo più lungo (cfr. capitolo l).

I piccolo bollitore delve essere utilizzato solo aperto (senza pressione) e collegato ad un punto di erogazione dell'acqua. L'uscita dell'acqua calda ha la funzione di com pensare la pressione e può essere collegata esclusivamen te alla rubinetteria fornita a corredo (Codice di ordinazione BZ 13051 o BZ 13061 [mo del lo per mon taggio sotto il lavandino] o AM 010100 [modello per montaggio sopra il lavandino]).

l'uscita di erogazione della rubinetteria deve restare semprelibera.

Non utilizzato apparecchiature per la preparazione di bibite gassate.

Durante la fase del riscaldamento, dall'uscita di erogazione del rubinetto gocciola acqua di espansione.

• vitare che la tubazione di collegamento possa entrare in contatto con parti surriscaldate. L'isolamento del tubo potrebbe rimererne danneggiato.

Montare l'apparecchio sostanto in locali che non siano soggetti al gelo.

Una volta concluso il montaggio, si prega di consegnare all'Utente il manuale delle Istruzioni per l'uso e di spiegargli il funzionamento dell'apparecchio.

Gli interventi di manutenzione e riparazione ad apparecchio aperto devono essere eseguiti solo da personale qualificato.

er evitare situazioni di pericolo causate dal ripristino involuntario del termostato di protezione in caso di guasto, non è consentito alimentare l'apparecchio tramite un timer.

Estrarre la spina dalla presa di rete prima di aprire l'apparecchio.

Volume della segna/ingombri

Montaggio DO 05704, DO 05754, DO 10702, DO 10753, DO 3170D4 e DO 3175D4

Attacco dell'acqua

Attenzione!

Il rubinetto esistente nondeve essere calcificato.

Una portata ridotta può distruggere il piccolo bollitore.

Montaggio a parete

In caso di montaggioswana ganci a parete, tenere presente la differenza delle misure!

Allacciamento dei tubi flessibili

Inserire la guarnizione.

Applicare il dato a risvolto sulla filettatura e avvitarlo a mano.

tengenda ferno i collegamenti a vite, il manicotto filettato sul bollitore con una chiave. Non ingrassare la filettatura!
Dopo alcune procedure di riscaldamento, stringere di nuovo i collegamenti a vite.
■ manicotti filettiati di ricambio possono essere richiesti al Centro Assistenza Clienti.

Montaggio DO 05804, DO 05854, DO 10802, DO 10852 e DO 3185D4

Montaggio a parete

In caso di montaggiorawnagci a parete,tenere presente la differenza delle misure!

Collegamento della rubinetteria di miscelazione

Attacco dell'acqua

Attenzione!

Il rubinetto esistente non delve essere calcificato. Una portata ridotta cui dostruggere il piccolo bollitore.

Applicare i tubi di collegamento nella rubinetteria di miscelazione.
gganciare il bollitore ad accumulo.

Avvitare i tubi di collegamento con il bollitore e la rubinet- teria di miscelazione.

Jutilizzando una chiave, tenere fermo il manicotto filettato che si trovava al bollitore ad accumulo.

Non applicare lubricificante sulla fillettatura!

Messa in esercizio

1. Apriere la valvola angolare (solo DO 05704, DO 05754, DO 10702, DO 10753, DO 3170D4 e DO 3175D4) La spina di rete non deve essere inserita.
2. Riempire completeness l'apparecchio con acqua.

DO 05704, DO 05754, DO 10702, DO 10753, DO 3170D4 e DO 3175D4:

Regolare la portata alla valvola di regolazione ad angolo.

DO 05804, DO 05854, DO 10802, DO 10852 e DO 3185D4:

Regolare la portata alla vite strozzatrice della rubinetteria di miscelazione.

Apparechio da 5 litri: 5I / min = 1 in 12 secondi Apparechio da 10 litri: 10I / min = 1 in 6 secondi

3. Solo a Anything?

Inserire la spina nella presa di rete.

Ruotare il selettore di temperatura su «III» (ca. 85^ ).

Controllare il processo di riscaldamento fino a quando la spia di controllo si sare spenta.

Tempo di riscaldamento:

Bollitore da 5 litri: 12-18 minuti

Bollitore da 10 litri: 25-35 minuti

Controllare la temperatura.

Attenzione: se la limitazione di sicurezza della temperatura ha spento il bollitore, estrarre la spina dalla presa di rete, aprire il rubinetto dell'acqua calda e fare scorrere ca. 4 litri da acqua, quando reinserire la spina nella presa di rete.

Ora l'apparecchio è di nuovo pronto per l'uso.

4. Limitazione della temperatura dell'acqua sanitaria

La temperatura dell'acqua sanitaria del piccolo bollitore ad accumulo cui si sono meccanicamente limitata al livello «I» (ca. 40^ ) oppure al livello «e» (ca. 60^ ).

Perindicazionirelativallimitazione della temperature, vedasil manuale delleIstruzioni per l'uso.

5. Risparnio energia

Portare il selettore di temperatura nella posizione «e».

Sostituzione della tubazionedi collegamento

Al fine di evitare situazioni di pericolo, la tubazione di collegamento cui si sono sottituita esclusivamente da Centri Assistenza Clienti escludimente autorizzati.

Prima di procedere alla sostituzione si deve estrarre la spina alla presa di rete.

Istruzioni per l'uso

Prima di utilizzare l'apparecchio, leggere attendamente queste istruzioni per l'uso!

Avverenze di sicurezza

Questo apparecchio è destinato solo all'uso domestico o paragonabile a quello domestico, non a quello industriale. Un uso paragonabile a quello domestico è ad es. l'utilizzo in cucine adibite ai dipendenti in negozi, uffici, aziende agricole e altre attività commerciali nonché l'impiego da parte diospiti di pensioni, piccoli hotel e strutture di accoglienza similari.

Rischio di scosse elettriche! In caso di anomalie staccare subito la spina alla presa di rete!

a rubinetteria più raggiungere tempera ture molto alto!
Ion permettere l'uso dell'apparecchio ai bambini o a soggetti con capacité sensoriali o psichiche limitate o non dotati di sufficienti esperenze e conoscenze, a meno che non siano sorvegliati o non abbiano ricevuto istruzioni sull'uso dell'apparecchio da una persona che si assume la responsabilità per tali soggetti.
I orvegliare i bambini, per evitare che giochino con I'apparecchio.
er maggiori informazioni consultareanche le istruzioni di montaggio.
piccolo bollitore scalda ed accumula acqua potabile fino a ca. 85^
Uscita di erogazione dell'acqua calda del piccolo bollitore ad accumulo fungeanche da compensazione della presione e cui esere collegata esclusamente alla rubi net teria a pressione atmssferica BZ 13051 o BZ 13061 (mo del lo per mon taggio sotto il lavandino) oppure AM 010100 (modello per montaggio sopra il lavandino).
a temperatura dell'acqua sanitaria vuo essere limitata a ca. 40^ (posizione «I») oppure ca. 60^ (posizione «e»).

Azionando il selettore di temperatura viene acceso anche il riscaldamento.

Posizione:

acqua fredda
* antigelo

I ca. 40^ (leggera tacca d'arresto)
e posizione per risparmio (leggera tacca d'arresto) energetico ca. 60^
III acqua bollente ca. 85^

Durante la fase del riscaldamento, la spia di controllo si illumina e dall'uscita di erogazione del rubinetto gocciola acqua di espansione.

Temperature alte comportano un aumento della formazione di calce nell'apparecchio.

Consiglio: per un impiego economico dell'apparecchio e per ridurre la formazione di calcare, posizionale il selettore di temperatura su «e».

Pulizia

Pulire l'apparecchio e la rubinetteria utilizzando escludamente panni umidi ed, eventualmente, dell'aceto.

Eliminazione di depositi di calce

Pulire il tubo di erogazione del rubinetto utilizzato agenti decalcificanti oppure aceto.

Utilizzato agenti decalcificanti, atteneri alle rispettive avventenze di pericololo del produttore.

Se l'acqua dovesse scorrere a pressione visibilmente ridotta.
anche quando il rubinetto è completamente aperto, sare indi spensabile far eliminare i depositi di calcificazione dal bollitore e dal rubinetto incaricando personale qualificato.
In caso con tra rio, è possibile che si sviluppino pericolosi livelli di pressione.

Anomalie

Se l'acqua non viene più riscaldata occorre posizionare il selettore di temperatura su «e», estrarre la spina alla presa di rete, après il rubinetto dell'acqua calda e fare scorrere ca. 4 litri di acqua. Quindi reinserire la spina nella presa di rete.

Gli interventi di manutenzione e riparazione ad apparecchio aperto devono essere eseguiti solo da personale qualificato.

Estrarre la spina alla presa di rete prima di aprir e'apparecchio.

Centro Assistenza Clienti

Al fine di evitare spese inutili legati ad interventi dell'Assisten za Clienti, in caso di disfunzioni, accertarsi prima che non ci sa stato un erre o operativo e controllare che non sia scattata la valvola di sicurezza dell'infallazione domestica.

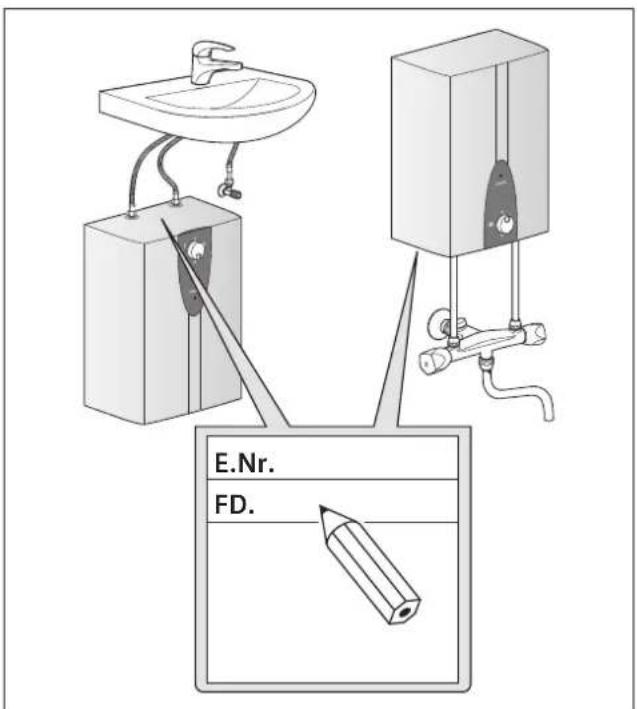

Se si chiama il servizio assistenza clienti, si prega d'indicare il numero E e il numero FD del proprio apparecchio.

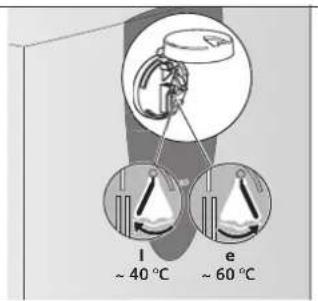

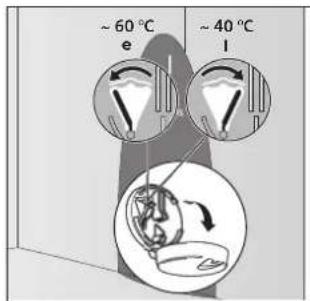

Limitazione della temperatura

1. Regolare il selettore di temperatura su «●».
2. Apriere la copertura del selettore di temperatura.
3. Selezionare: I = ca. 40°C
   e = ca. 60°C
4. Chiudere la copertura del selettore.

DO..8. DO..7..

Smaltimento

Questo apparecchio dispone di contrassegno ai sensi della di rettiva europea 2002/96/CE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).

Questa direttiva definisce le norme per la raccolta e il risciclaggio degli appearecchi dismessi valide su tutto il territorio dell'Unione Europea.

Per maggiori informazioni sullo smaltimento, contattare il rivenditore specializzato.

Garanzia

Per questo apparecchio sono valide le condizioni di garanzia pubblicate dal nostro rappresentante nel paese di vendita. Il rivenditore, presso il quale è stato acquistato l'apparecchio, è sempre ben disposto a fornire a richiesta informazioni a proposito. Per l'esercizio del diritto di garanzia è uncommone necessario presentare il documento di acquisto.

Con riserva di modifiche.
