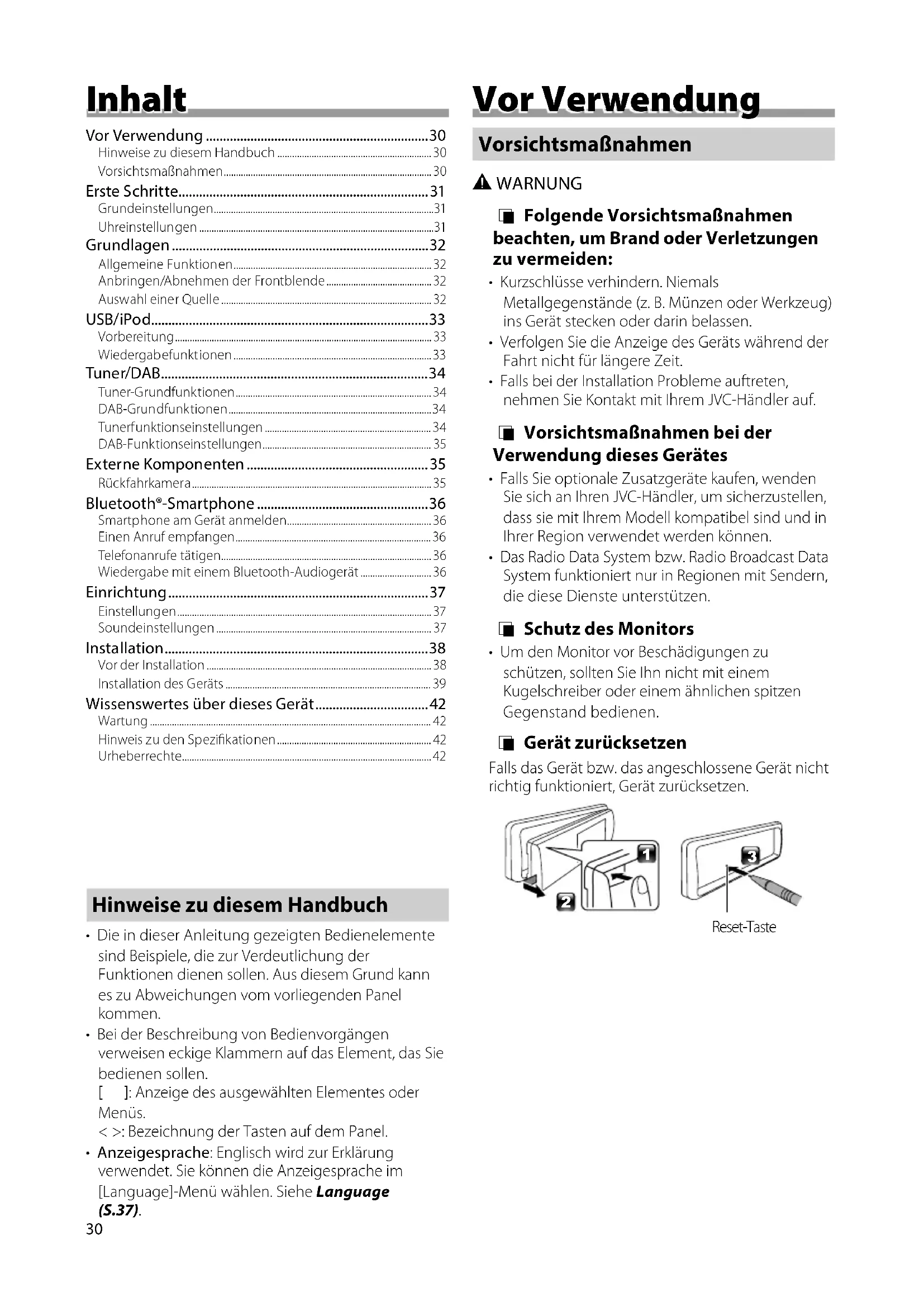

• Detaillierte Informationen zu den Funktionen finden Sie in der BEDIENUNGSANLEITUNG auf der folgenden Webseite:

• Kurzschlüsse verhindern. Niemals Metallgegenstände (z. B. Münzen oder Werkzeug) ins Gerät stecken oder darin belassen.

• Verfolgen Sie die Anzeige des Geräts während der Fahrt nicht für längere Zeit.

• Falls bei der Installation Probleme auftreten, nehmen Sie Kontakt mit Ihrem JVC-Händler auf. Ñ Vorsichtsmaßnahmen bei der Verwendung dieses Gerätes

• Falls Sie optionale Zusatzgeräte kaufen, wenden Sie sich an Ihren JVC-Händler, um sicherzustellen, dass sie mit Ihrem Modell kompatibel sind und in Ihrer Region verwendet werden können.

• Das Radio Data System bzw. Radio Broadcast Data System funktioniert nur in Regionen mit Sendern, die diese Dienste unterstützen. Ñ Schutz des Monitors

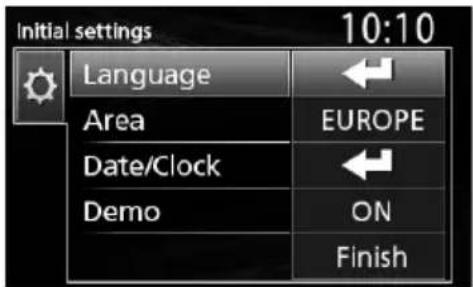

• Um den Monitor vor Beschädigungen zu schützen, sollten Sie Ihn nicht mit einem Kugelschreiber oder einem ähnlichen spitzen Gegenstand bedienen. Ñ Gerät zurücksetzen Falls das Gerät bzw. das angeschlossene Gerät nicht richtig funktioniert, Gerät zurücksetzen.

Reset-Taste Inhalt Hinweise zu diesem Handbuch

• Die in dieser Anleitung gezeigten Bedienelemente sind Beispiele, die zur Verdeutlichung der Funktionen dienen sollen. Aus diesem Grund kann es zu Abweichungen vom vorliegenden Panel kommen.

• Bei der Beschreibung von Bedienvorgängen verweisen eckige Klammern auf das Element, das Sie bedienen sollen. [ ]: Anzeige des ausgewählten Elementes oder Menüs. < >: Bezeichnung der Tasten auf dem Panel.

• Anzeigesprache: Englisch wird zur Erklärung verwendet. Sie können die Anzeigesprache im [Language]-Menü wählen. Siehe Language (S.37). B5K-0634-21_E_EnFrDeNlItEsPtRu.indb 30 2019/04/17 8:1931 Deutsch | Fortsetzung auf der nächsten Seite... Erste Schritte Grundeinstellungen 1 Stellen Sie den Zündschlüssel Ihres Autos auf "ACC". Das Gerät ist eingeschaltet. 2 Drehen Sie den Lautstärkeregler, um das einzustellende Element auszuwählen (siehe nachstehende Tabelle), und drücken Sie dann den Knopf, um eine Auswahl zu treffen. Language Wählen Sie die für den Steuerungsbildschirm und die Einstellungselemente zu verwendende Sprache. Die Werkseinstellung ist „English“ (Englisch). Area EUROPE (Werkseinstellung): Für Europa, MW/UKW- Intervalle: 9 kHz/50 kHz. M.EAST: Für den Nahen Osten, MW/UKW-Intervalle: 9 kHz/50 kHz. Date/Clock Stellen Sie das Datum ein und dann die Uhrzeit. Stunde/Minute/Monat/Tag/Jahr Demo Zum Einstellen des Demonstrationsmodus. Werkseinstellung ist „ON“. 3 Drehen Sie den Lautstärkeregler, um [Finish] auszuwählen, und drücken Sie dann den Knopf. Uhreinstellungen Ñ Synchronisiert die Uhrzeit mit FM RDS Aktiviert [RDS Clock Sync] (RDS-Uhr synch.). Siehe „Tunerfunktionseinstellungen“ (S.34). Ñ Die Uhr manuell einstellen ✎ HINWEIS

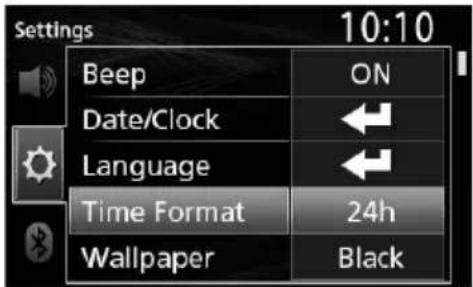

• Deaktivieren Sie [RDS Clock Sync], bevor Sie die Uhrzeit einstellen. Siehe „Tunerfunktionseinstellungen“ (S.34). 1 Halten Sie < > gedrückt, um die Einstellungen anzuzeigen. 2 Drücken Sie <E>/<F>, um [ ] auszuwählen. 3 Drehen Sie den Lautstärkeregler, um [Time Format] auszuwählen, und drücken Sie dann den Knopf, um das Uhrzeitformat ([12h] oder [24h]) auszuwählen. 4 Drehen Sie den Lautstärkeregler, um [Date/ Clock] auszuwählen, und drücken Sie dann den Knopf. Der Uhrbildschirm erscheint. 5 Drehen Sie den Lautstärkeregler, um die Stunde einzustellen, und drücken Sie dann den Knopf. 6 Drehen Sie den Lautstärkeregler, um die Minute einzustellen, und drücken Sie dann den Knopf. 7 Drehen Sie den Lautstärkeregler, um den Tag auszuwählen, und drücken Sie dann den Knopf. 8 Drehen Sie den Lautstärkeregler, um den Monat einzustellen, und drücken Sie dann den Knopf. 9 Drehen Sie den Lautstärkeregler, um das Jahr auszuwählen, und drücken Sie dann den Knopf.

Drücken Sie < >. B5K-0634-21_E_EnFrDeNlItEsPtRu.indb 31 2019/04/17 8:1932 GrundlagenGrundlagen Allgemeine Funktionen Ñ Das Gerät einschalten 1 Drücken Sie < >. Ñ Das Gerät ausschalten 1 Halten Sie < > gedrückt. Ñ Die Lautstärke einstellen 1 Drehen Sie den Lautstärkeregler. Ñ Schaltet den Ton stumm 1 Halten Sie den Lautstärkeregler gedrückt. wird angezeigt, wenn die Stummschaltungsfunktion aktiv ist. ⿠Halten Sie die Taste erneut gedrückt oder stellen Sie die Lautstärke ein, um den Ton wiederherzustellen. Ñ Die Uhr anzeigen 1 Halten Sie die <DIM>-Taste gedrückt. Ñ Den Dimmer-Modus auswählen 1 Drücken Sie die <DIM>-Taste. Dimmer 1, Dimmer 2, Dimmer 3 Anbringen/Abnehmen der Frontblende

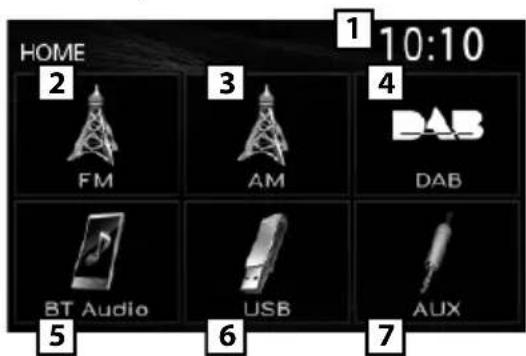

AnbringenAbnehmen Auswahl einer Quelle 1 Drücken Sie < >, um den HOME- Bildschirm anzuzeigen.Der HOME-Bildschirm erscheint. 2 Drehen Sie den Lautstärkeregler, um die Quelle auszuwählen, und drücken Sie dann den Knopf.

Schaltet auf den UKW-Empfang. (S.34)

Schaltet auf den MW-Empfang. (S.34)

Schaltet auf DAB um. (S.34)(nur KD-X561DBT)

Spielt den Bluetooth-Audioplayer ab. (S.36)

[USB] Spielt Dateien auf einem USB-Gerät ab. (S.33) [iPod] Spielt von einem iPod/iPhone ab. (S.33)

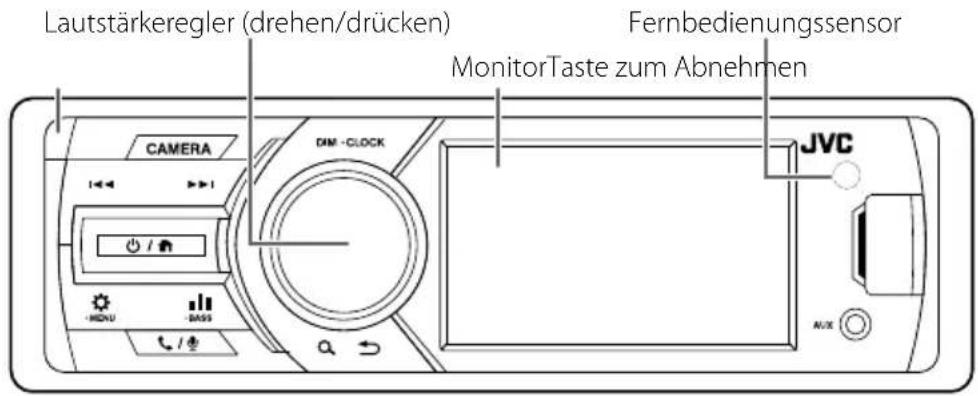

• Wenn ein iPod/iPhone angeschlossen ist. Wechselt zu einer externen Komponente, die an den AUX-Eingangsanschluss angeschlossen ist. Lautstärkeregler (drehen/drücken)MonitorTaste zum AbnehmenFernbedienungssensorB5K-0634-21_E_EnFrDeNlItEsPtRu.indb 32 2019/04/17 8:1933 Deutsch | USB/iPod Fortsetzung auf der nächsten Seite... USB/iPod Vorbereitung Ñ Anschluss eines USB-Geräts/iPods/ iPhones 1 Öffnen Sie die Abdeckung des vorderen Anschlusses. 2 Schließen Sie das USB-Gerät mit dem USB- Kabel (separat erhältlich) an.Schließen Sie den iPod/das iPhone mit dem KS-U62 (optionales Zubehör) an.Das Gerät liest das Gerät und die Wiedergabe wird gestartet.• Maximale USB-Stromversorgung: DC 5 V = 1 A Ñ Abtrennen des USB-Geräts/iPods/ iPhones 1 Drücken Sie < >, um den HOME- Bildschirm anzuzeigen. 2 Drehen Sie den Lautstärkeregler, um eine andere Einstellung als [USB] und [iPod] auszuwählen, und drücken Sie dann den Knopf. 3 Trennen Sie das USB-Gerät/iPod/iPhone ab. Ñ Verwendbare USB-Geräte Dieses Gerät kann MP3/WMA/AAC/WAV/FLAC/OGG/MPEG1/MPEG2/MPEG4/H.264/MKV/JPEG/BMP/PNG-Dateien wiedergeben, die auf einem USB-Massenspeichergerät gespeichert sind. Ñ Anschließbare iPods/iPhones Die nachfolgend aufgeführten Modelle können an dieses Gerät angeschlossen werden.Konzipiert für• iPhone X• iPhone 8 Plus• iPhone 8• iPhone 7 Plus• iPhone 7• iPhone SE• iPhone 6s Plus• iPhone 6s• iPhone 6 Plus• iPhone 6• iPhone 5s• iPod touch (6. Generation) Wiedergabefunktionen Zweck VorgangWiedergabe/PauseDrücken Sie den Lautstärkeregler.Eine Datei auswählen Drücken Sie <E>/<F> mehrmals.Schnellrücklauf/Schnellvorlauf Halten Sie <E>/<F> gedrückt.• Videodateien: Jedes Mal, wenn Sie die Taste drücken, ändert sich die Suchgeschwindigkeit. Ñ Auswahl eines Titels/Inhalts in einer Liste (durchsucht die Datei) 1 Drücken Sie < >, um den LISTEN- Bildschirm anzuzeigen. 2 Drücken Sie <E>/<F>, um auszuwählen, ob Sie nach Audiodateien [ ], Videodateien [ ] oder Bilddateien [ ] suchen möchten. (Nur USB) 3 Drehen Sie den Lautstärkeregler, um den gewünschten Ordner/die gewünschte Kategorie auszuwählen, und drücken Sie dann den Knopf.• Wählen Sie einen Ordner aus, um den Ordnerinhalt anzuzeigen.• Um zur vorherigen Ebene zurückzukehren, drücken Sie <>. 4 Drehen Sie den Lautstärkeregler, um das gewünschte Element auszuwählen, und drücken Sie dann den Knopf.Startet Wiedergabe.B5K-0634-21_E_EnFrDeNlItEsPtRu.indb 33 2019/04/17 8:1934 Tuner/DAB Tuner/DAB Tuner-Grundfunktionen 1 Drücken Sie < >, um den HOME- Bildschirm anzuzeigen. 2 Drehen Sie den Lautstärkeregler, um [FM] oder [AM] auszuwählen, und drücken Sie dann den Knopf. 3 Drücken Sie <E>/<F>, um automatisch nach einem Sender zu suchen.„Auto Seek“ (Automatische Suche) erscheint.(oder) Halten Sie <E>/<F> wiederholt gedrückt, um manuell nach einem Sender zu suchen.„Manual Seek“ (Manuelle Suche) erscheint. ✎ HINWEIS

• Um Sender zu speichern, führen Sie [Manual Store] oder [Auto Store] aus. Ñ Auswahl eines gespeicherten Senders Sie können 15 UKW-Sender und 15 MW-Sender speichern. 1 Drücken Sie < >, um den LISTEN- Bildschirm anzuzeigen. 2 Drehen Sie den Lautstärkeregler, um eine Voreinstellungsnummer auszuwählen, und drücken Sie dann den Knopf. ✎ HINWEIS
• Drücken Sie zum Beenden < >. DAB-Grundfunktionen (KD-X561DBT) 1 Drücken Sie < >, um den HOME- Bildschirm anzuzeigen. 2 Drehen Sie den Lautstärkeregler, um [DAB] auszuwählen, und drücken Sie dann den Knopf. 3 Drücken Sie <E>/<F>, um automatisch nach einem Ensemble zu suchen.„Auto Seek“ (Automatische Suche) erscheint.(oder) Halten Sie <E>/<F> wiederholt gedrückt, um manuell nach einem Ensemble zu suchen.„Manual Seek“ (Manuelle Suche) erscheint. 4 Halten Sie <E>/<F> gedrückt, um einen Service (primär oder sekundär) auszuwählen, den Sie hören möchten. ✎ HINWEIS

• Um einen Service zu speichern, nutzen Sie [Favorite]. Ñ Auswahl eines Service 1 Drücken Sie < >, um den LISTEN- Bildschirm anzuzeigen. 2 Drehen Sie den Lautstärkeregler, um einen Service auszuwählen, und drücken Sie dann den Knopf. Ñ Auswahl eines gespeicherten Service Sie können bis zu 15 Services speichern 1 Drücken Sie < >, um den LISTEN- Bildschirm anzuzeigen. 2 Drücken Sie <E>/<F>, um [ ] auszuwählen. 3 Drehen Sie den Lautstärkeregler, um einen Service auszuwählen, und drücken Sie dann den Knopf. ✎ HINWEIS
• Drücken Sie zum Beenden < >. Tunerfunktionseinstellungen 1 Drücken Sie < >, um das Funktionsmenü anzuzeigen. 2 Drehen Sie den Lautstärkeregler, um das einzustellende Element auszuwählen (siehe nachstehende Tabelle), und drücken Sie dann den Knopf, um eine Auswahl zu treffen. 3 Drücken Sie < >. Manual StoreSpeichert einen Sender manuell.Drehen Sie während der Wiedergabe eines Senders, den Sie speichern möchten, den Lautstärkeregler, um eine Voreinstellungsnummer auszuwählen, und drücken Sie dann den Knopf.Auto StoreDurchsucht das ausgewählte Band und speichert die 15 Sender mit den stärksten Signalen automatisch.• „Auto Store“ erscheint.Local Seek Stellt nur Sender mit ausreichender Signalstärke ein.„ON“, „OFF“ (Werkseinstellung)Area EUROPE (Werkseinstellung): Für Europa, MW/UKW-Intervalle: 9 kHz/50 kHz.M.EAST: Für den Nahen Osten, MW/UKW-Intervalle: 9 kHz/50 kHz.Mono * Legt fest, ob Stereo-Sendungen im Stereo- oder Mono-Modus empfangen werden.„ON“, „OFF“ (Werkseinstellung)RDS * UKW-Radio Data System-Merkmale„ON“ (Werkseinstellung), „OFF“PTY *

Sucht einen Sender nach der Programmsparte. AF *

Bei schlechtem Empfang eines bestimmten Radiosenders wird automatisch zu einem Sender umgeschaltet, der dasselbe Programm über dasselbe Radio-Data-System-Netzwerk sendet. „ON“ (Werkseinstellung), „OFF“ TA *

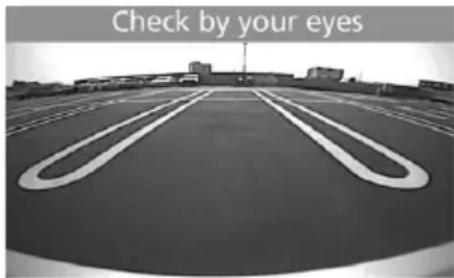

Wechselt automatisch zu den Verkehrsnachrichten, sobald die Verkehrsmeldung startet. (Die TI-Anzeige leuchtet auf.)„ON“, „OFF“ (Werkseinstellung)B5K-0634-21_E_EnFrDeNlItEsPtRu.indb 34 2019/04/17 8:1935 Deutsch | Fortsetzung auf der nächsten Seite... Externe Komponenten Rückfahrkamera Um eine Rückfahrkamera nutzen zu können, ist die RÜCKWÄRTS-Kabelverbindung erforderlich. Zum Anschluss einer Rückfahrkamera. (S.41) Ñ Anzeige des Bildes von der Rückfahrkamera Der Rückansichtsbildschirm wird angezeigt, wenn Sie in den Rückwärtsgang (R) schalten. Ñ Manuelle Anzeige des Bildes von der Rückfahrkamera 1 Drücken Sie <KAMERA>. RDS Clock Sync *

Synchronisiert die Radiodatensystem-Sender-Zeitdaten und diese Geräteuhr.„ON“ (Werkseinstellung), „OFF“*1 nur UKW

Ist verfügbar, wenn [RDS] auf [ON] eingestellt ist. DAB-Funktionseinstellungen (KD-X561DBT) 1 Drücken Sie < >, um das Funktionsmenü anzuzeigen. 2 Drehen Sie den Lautstärkeregler, um das einzustellende Element auszuwählen (siehe nachstehende Tabelle), und drücken Sie dann den Knopf, um eine Auswahl zu treffen. 3 Drücken Sie < > zum Verlassen. Scan Station Aktualisiert die DAB-Serviceliste.FavoriteSpeichert einen Service.Drehen Sie während der Wiedergabe eines Service, den Sie speichern möchten, den Lautstärkeregler, um eine Voreinstellungsnummer auszuwählen, und drücken Sie dann den Knopf. Reset Wählen Sie [Reset] und dann [Yes] aus, um die DAB-Einstellungen auf die anfänglichen Standardeinstellungen zu setzen.TI Wechselt automatisch zu den Verkehrsnachrichten, sobald die Verkehrsmeldung startet.„ON“, „OFF“ (Werkseinstellung)SetupPriority Falls der gleiche Dienst auch über das Radiodatensystem angeboten wird, wenn der Empfang eines über Digital-Radio angebotenen Dienstes schlecht geworden ist, wird automatisch auf das Radiodatensystem umgeschaltet.„ON“, „OFF“ (Werkseinstellung)Related ServiceWenn Sie „ON“ auswählen, schaltet das Gerät zu einem verwandten Service (wenn vorhanden), wenn kein DAB-Servicenetzwerk vorhanden ist.„ON“, „OFF“ (Werkseinstellung)Antenna PowerSchaltet die Stromversorgung für die Digital-Radio-Antenne ein. Auf „ON“ einstellen, wenn die verwendete Digital-Radio-Antenne mit einem Antennenverstärker ausgestattet ist.Werkseinstellung ist „ON“.PTY Search Sucht nach einem Programm nach der Programmsparte.Zoom DLSZeigt den Bildschirm Textinformationen an.SERVICE Zeigt den Servicelisten-Bildschirm an. Tuner/DAB B5K-0634-21_E_EnFrDeNlItEsPtRu.indb 35 2019/04/17 8:1936 Bluetooth®-SmartphoneBluetooth®-Smartphone Smartphone am Gerät anmelden Sie können Ihr Bluetooth-Smartphone verwenden, wenn es mit diesem Gerät verbunden ist.• Sie können das Gerät und die Einheit, die SSP (Secure Simple Pairing) nutzt, koppeln, was nur eine Bestätigung voraussetzt.• Es kann jeweils nur ein Gerät angeschlossen werden.• Wenn Sie ein neues Bluetooth-Gerät registrieren, trennen Sie das aktuell verbundene Bluetooth-Gerät ab und registrieren Sie dann das neue Gerät. 1 Schalten Sie die Bluetooth-Funktion an Ihrem Smartphone/Mobiltelefon ein. 2 Suchen Sie das Gerät („KD-X56*“) von Ihrem Smartphone/Mobiltelefon aus.Wenn die Eingabe eines PIN-Codes erforderlich ist, geben Sie den PIN-Code („0000“) ein. Ñ Trennen des Geräts

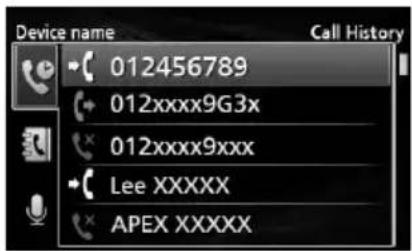

• Schalten Sie die Bluetooth-Funktion auf Ihrem Smartphone/Mobiltelefon aus.• Schalten Sie das Zündschloss aus. Ñ Über mit Phonebook Access Profile (PBAP) kompatible Smartphones Wenn Ihr Smartphone PBAP unterstützt, können Sie die folgenden Elemente anzeigen, wenn das Smartphone angeschlossen ist.• Telefonbuch • Getätigte Anrufe, empfangene Anrufe und verpasste Anrufe Einen Anruf empfangen Zweck VorgangEinen Anruf annehmenDrücken Sie <>. Ñ Bedienvorgänge während eines Anrufs Zweck VorgangEinen Anruf beendenDrücken Sie <>.Die Telefonlautstärke einstellenDrehen Sie den Lautstärkeregler.Zwischen dem Freisprechmodus und Telefonmodus umschaltenDrücken Sie <>.Jedes Mal, wenn Sie die Taste drücken, wird „Transfer!“ angezeigt und der Sprechmodus wird zwischen dem Freisprechmodus und Telefonmodus umgeschaltet. Telefonanrufe tätigen 1 Drücken Sie < >, um zum Bluetooth- Modus zu gelangen. 2 Drücken Sie <E>/<F>, um eine Anrufmethode auszuwählen ([ ]: aus dem Anrufverlauf/[ ]: aus dem Telefonbuch). 3 Drehen Sie den Lautstärkeregler, um das Ziel auszuwählen, drücken Sie dann den Knopf, um einen Anruf zu tätigen. Wiedergabe mit einem Bluetooth- Audiogerät 1 Drücken Sie < >, um den HOME- Bildschirm anzuzeigen. 2 Drehen Sie den Lautstärkeregler, um [BT Audio] auszuwählen, und drücken Sie dann den Knopf.Zweck VorgangWiedergabe/PauseDrücken Sie den Lautstärkeregler.Eine Datei auswählen Drücken Sie <E>/<F> mehrmals.Schnellrücklauf/Schnellvorlauf Halten Sie <E>/<F> gedrückt. ✎ HINWEIS
• Die Funktionen und Anzeigen können je nach ihrer Verfügbarkeit auf dem angeschlossenen Gerät abweichen. Ñ Einen Inhalt in einer Liste auswählen 1 Drücken Sie < >, um den LISTEN- Bildschirm anzuzeigen. 2 Drehen Sie den Lautstärkeregler, um ein Element auszuwählen, und drücken Sie dann den Knopf.• Um zur vorherigen Ebene zurückzukehren, drücken Sie <>. B5K-0634-21_E_EnFrDeNlItEsPtRu.indb 36 2019/04/17 8:1937 Deutsch | Einrichtung Fortsetzung auf der nächsten Seite... Einrichtung Einstellungen 1 Halten Sie < > gedrückt, um die Einstellungen anzuzeigen. 2 Drücken Sie <E>/<F>, um eine Kategorie auszuwählen. 3 Drehen Sie den Lautstärkeregler, um ein Element auszuwählen (siehe die folgende Tabelle), und drücken Sie dann den Knopf. 4 Wiederholen Sie den Schritt 3, bis das gewünschte Element ausgewählt/aktiviert ist oder befolgen Sie die Anweisungen des ausgewählten Elementes. 5 Drücken Sie < >. Audioeinstellungen Fader R12 — F12 (00): Stellt die Lautstärke- Balance der vorderen und hinteren Lautsprecher ein. Balance L12 — R12 (00): Stellt die Lautstärke- Balance der linken und rechten Lautsprecher ein. Allgemeine Einstellungen Beep ON/OFF: Aktiviert oder deaktiviert den Tastendruckton. Werkseinstellung ist „ON“. Date/Clock Stellt das Datum und die Uhrzeit ein. (S.31) Language Wählt die für die Bildschirminformationen verwendete Sprache aus. Time Format 12h/24h: Wählt das Zeitformat aus. Die Werkseinstellung ist „24h“. Wallpaper Black/Blue: Wählt das Hintergrundbild aus. Demo Zum Einstellen des Demonstrationsmodus. Werkseinstellung ist „ON“. Initialize Wählen Sie [Initialize] und dann [Yes] aus, um alle Einstellungen auf die anfänglichen Standardeinstellungen zu setzen. Bluetooth-Einstellungen Sync Phonebook ON/OFF: Aktiviert oder deaktiviert die Synchronisierung des Telefonbuchs im mit dem Gerät verbundenen Smartphone.

Information Zeigt die Informationen über das angeschlossene Bluetooth-Gerät an (Gerätename, Name des Smartphones und Mac-Adresse). Soundeinstellungen 1 Drücken Sie < >, um die Soundeinstellung anzuzeigen. 2 Drehen Sie den Lautstärkeregler, um ein Element auszuwählen (siehe die folgende Tabelle), und drücken Sie dann den Knopf. 3 Wiederholen Sie den Schritt 2, bis das gewünschte Element ausgewählt/aktiviert ist oder befolgen Sie die Anweisungen des ausgewählten Elementes. 4 Drücken Sie < >. Graphic Equalizer Wählt einen voreingestellten Equalizer aus, der für das Musikgenre geeignet ist. Flat / DRVN / Hard Rock / Hip Hop / Jazz / Pop/ R & B / User / Classical Wählen Sie [User] aus, um die gemachten Einstellungen anzuwenden

1) Drücken Sie den Lautstärkeregler, um

die Frequenz auszuwählen.

2) Drehen Sie den Lautstärkeregler, um

den Pegel einzustellen.

Loudness Legt die Verstärkung der Tief- und Hochtöne fest. „ON“, „OFF“ (Werkseinstellung) X’over Sie können die Übergangsfrequenz für die Lautsprecher einstellen.

1) Drücken Sie <E>/<F>, um den

Lautsprecher auszuwählen.

2) Drücken Sie den Lautstärkeregler, um

das Element auszuwählen.

3) Drehen Sie den Lautstärkeregler, um

den Wert einzustellen.

Delay Stellen Sie die Verzögerungszeit für den Ton so ein, dass die Sounds der verschiedenen Lautsprecher den Hörer, der auf dem ausgewählten Sitz sitzt, gleichzeitig erreichen.

1) Drücken Sie <E>/<F>, um den

Lautsprecher auszuwählen.

2) Drehen Sie den Lautstärkeregler, um

den Wert einzustellen.

B5K-0634-21_E_EnFrDeNlItEsPtRu.indb 37 2019/04/17 8:1938 InstallationInstallation Vor der Installation Vor der Installation dieses Geräts beachten Sie bitte die folgenden Vorsichtsmaßnahmen.#WARNHINWEISE• Verbinden Sie Zünddraht (rot) und Batteriekabel (gelb) mit dem Fahrzeugchassis (Erde), so könnte dies zu einem Kurzschluss führen, der ein Feuer entzündet. Schließen Sie diese Drähte nur an eine Stromquelle an, die durch den Sicherungskasten geführt wird.• Zündkabel (rot) und Batteriekabel (gelb) dürfen nie ohne Einbindung einer Sicherung installiert werden. Zwischen Stromversorgung und Kabel muss immer eine Sicherung installiert sein.#ACHTUNG• Montieren Sie dieses Gerät in der Konsole Ihres Fahrzeugs. Berühren Sie die Metallteile des Geräts während oder kurz nach der Benutzung nicht. Metallteile wie der Kühlkörper und das Gehäuse werden heiß. ✎ HINWEIS

• Die Montage sowie die Verkabelung dieses Gerätes macht besondere Fähigkeiten und Erfahrung erforderlich. Überlassen Sie die Montage- und Verkabelungsarbeiten aus Sicherheitsgründen ausgewiesenem Fachpersonal.• Betreiben Sie das Gerät ausschließlich mit 12-Volt-Gleichstrom und negativer Masseverbindung.• Setzen Sie weder die Frontblende noch deren Etui direktem Sonnenlicht, extremer Wärme oder Luftfeuchtigkeit aus. Schützen Sie diese Teile außerdem vor Staub und Spritzwasser.• Verwenden Sie für den Einbau ausschließlich die mitgelieferten Schrauben. Verwenden Sie ausschließlich die mitgelieferten Schrauben. Falsche Schrauben können das Gerät beschädigen.• Wenn die Zündung Ihres Fahrzeuges keine ACC-Stellung hat, dann schließen Sie die Zündkabel an eine Stromquelle an, die mit dem Zündschlüssel ein- und ausgeschaltet werden kann. Wenn Sie das Zündkabel an eine Stromquelle mit konstanten Stromversorgung anschließen, wie z. B. Batteriekabel, kann dies die Batterie entleeren.• Hat die Konsole eine Klappe, dann stellen Sie bei der Installation des Gerätes sicher, dass das Frontpanel beim Öffnen und Schließen nicht gegen die Klappe stößt.• Wenn die Sicherung durchbrennt, überprüfen Sie zuerst, dass die Drähte sich nicht berühren und einen Kurzschluss verursachen. Ersetzen Sie dann die durchgebrannte Sicherung durch eine neue Sicherung mit den gleichen Nenngrößen.• Isolieren Sie nicht angeschlossene Kabel mit Vinylband oder ähnlichem Material. Entfernen Sie nicht die Kappen von den Enden nicht angeschlossener Kabel und Anschlüsse, damit keine Kurzschlüsse entstehen.• Sichern Sie die Leitungen mit Kabelklemmen und umwickeln Sie die Drähte mit Vinylband, die in Kontakt mit Metallteilen kommen, um die Kabel zu schützen und Kurzschlüsse zu verhindern.• Schließen Sie beide Pole der Lautsprecher an den Lautsprecherausgängen am Gerät an. Das Gerät kann beschädigt werden oder den Dienst versagen, wenn Sie die ¤-Leiter zusammenführen oder über Metallteile des Fahrzeugs erden.• Sind nur zwei Lautsprecher an das System angeschlossen, nutzen Sie die Anschlüsse entweder an den beiden vorderen oder an den beiden hinteren Ausgangsklemmen (nicht 1x vorne und 1x hinten anschließen). Wenn Sie zum Beispiel den ¢-Stecker des linken Lautsprechers an eine Ausgangsbuchse für vorne anschließen, darf der ¤-Stecker nicht an eine Ausgangsbuchse für hinten angeschlossen werden.• Überprüfen Sie nach der Montage des Geräts, ob die Bremslichter, Blinker, Scheibenwischer usw. ordnungsgemäß funktionieren.• Das Gerät so anbringen, dass der Montagewinkel 30 ° oder weniger beträgt.• Bei der Installation des Gerätes im Fahrzeug dürfen Sie nicht zu sehr auf die Paneloberfläche drücken. Ansonsten könnte es zu Kratzern, Beschädigungen oder Fehlfunktionen kommen.• Die Empfangsqualität wird u. U. durch metallische Gegenstände in der Nähe der Bluetooth-Antenne beeinträchtigt.Bluetooth-Antenne Ñ Für die Installation mitgeliefertes Zubehör

(3 m) B5K-0634-21_E_EnFrDeNlItEsPtRu.indb 38 2019/04/17 8:1939 Deutsch | Installation Fortsetzung auf der nächsten Seite... Ñ Installationsvorgang

1) Um einem Kurzschluss vorzubeugen, ziehen Sie

bitte den Schlüssel aus dem Zündschloss und trennen Sie die ¤-Klemme der Batterie ab.

2) Schließen Sie die Eingangs- und Ausgangskabel

jedes Gerätes richtig an.

3) Schließen Sie alle Kabel am Kabelbaum an.

4) Schließen Sie den Steckverbinder B des

Kabelbaums am Lautsprecheranschluss Ihres Fahrzeugs an.

5) Schließen Sie den Steckverbinder A des

Kabelbaums am externen Stromanschluss Ihres Fahrzeugs an.

6) Schließen Sie den Kabelbaumanschluss am Gerät

7) Bauen Sie das Autoradio in Ihrem Fahrzeug ein.

8) Schließen Sie die ¤-Klemme der Batterie wieder

9) Drücken Sie die Reset-Taste.

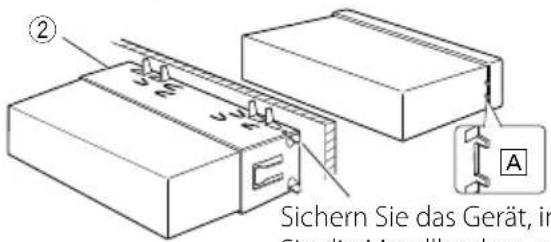

Installation des Geräts Ñ Nichtjapanische Autos Sichern Sie das Gerät, indem Sie die Metalllaschen mit einem Schraubendreher o. Ä. umbiegen.

• Stellen Sie sicher, dass das Gerät fest sitzt. Falls das Gerät nicht fest sitzt, können Fehlfunktionen (beispielsweise Sprünge bei der Wiedergabe) auftreten.

• Wenn die Panelöffnung Ihres Fahrzeugs zu klein ist, dass das Gerät (A) hineinpasst, beschneiden Sie die Panelöffnung (deren obere und untere und rechte und linke Seiten). Ñ Ziertafel

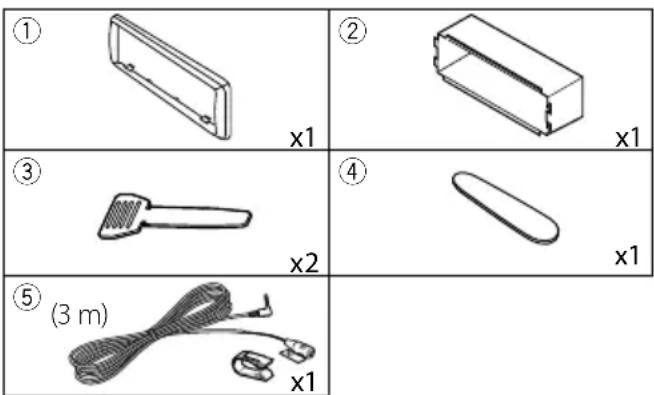

1) Bringen Sie das Zubehör 1 am Gerät an.

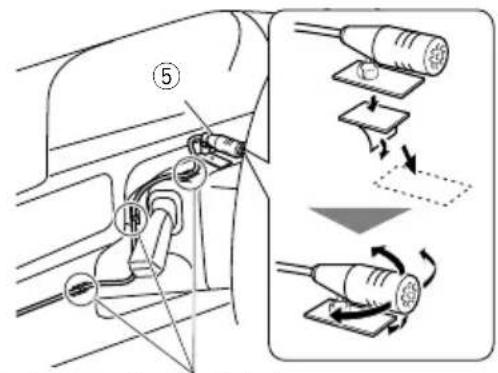

1) Überprüfen Sie die Einbauposition des Mikrofons

2) Säubern Sie die Installationsfläche.

3) Entfernen Sie die Schutzfolie vom Mikrofon

(Zubehör 5) und kleben Sie das Mikrofon an die unten gezeigte Stelle.

4) Verlegen Sie das Mikrofonkabel bis zum Gerät

und befestigen Sie es an mehreren Punkten mit Klebeband oder Ähnlichem.

5) Richten Sie die Richtung des Mikrofons (Zubehör

5) auf den Fahrer aus.

Befestigen Sie das Kabel mit handelsüblichem Klebeband. ✎ HINWEIS

• Verwenden Sie bei Bedarf die Clips. B5K-0634-21_E_EnFrDeNlItEsPtRu.indb 39 2019/04/17 8:1940 Installation Ñ Entfernen der Ziertafel

1) Verwenden Sie den Entnahmeschlüssel (Zubehör

4), um die vier Laschen auszuhebeln (zwei am oberen Teil, zwei am unteren Teil).

2) Ziehen Sie die Zierplatte nach vorn.

1) Entfernen Sie wie unter Schritt 1 von “Entfernen der

Ziertafel” beschrieben die Ziertafel.

2) Nehmen Sie die Frontblende ab.

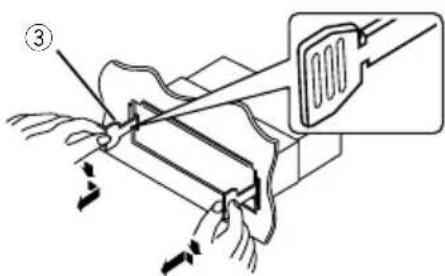

3) Schieben Sie die beiden Entnahmewerkzeuge

(Zubehör3) wie gezeigt tief in die Schlitze zu beiden Seiten.

4) Schieben Sie das Entnahmewerkzeug nach unten

und ziehen Sie das Gerät zur Hälfte heraus, während es nach innen gedrückt wird. ✎ HINWEIS

• Gehen Sie vorsichtig vor, um sich nicht an den Vorsprüngen des Entnahmwerkzeugs zu verletzen.

5) Umfassen Sie das Gerät mit beiden Händen und

ziehen Sie es vorsichtig heraus, damit es nicht herunterfällt. Ñ Funktionsanleitung für den Kabelbaumanschluss Stift Farbe und Funktion A-4 Gelb Batterie A-5 Blau/Weiß [1] Stromsteuerung A-7 Rot Zündung (ACC) A-8 Black Erdungsanschluss (Masse) B-1/B-2 Lila (+)/Lila/Schwarz (–) Hinten rechts B-3/B-4 Grau (+)/Grau/Schwarz (–) Vorne rechts B-5/B-6 Weiß (+)/Weiß/Schwarz (–) Vorne links B-7/B-8 Grün (+)/ Grün/Schwarz (–) Hinten links

• Lautsprecherimpedanz: 4-8 Ω [1] Max. 150 mA, 12 V ! ACHTUNG Überprüfen Sie die folgende Bedingung, bevor Sie die handelsüblichen ISO-Stecker an das Gerät anschließen:

• Überprüfen Sie, ob die Stiftbelegung des Steckers mit dem JVC-Gerät übereinstimmt.

• Achten Sie besonders auf das Stromkabel.

• Wenn das Batteriekabel und das Zündkabel nicht übereinstimmen, tauschen Sie sie entsprechend aus.

• Verwenden Sie eine handelsübliche Schnittstelle, wenn Ihr Auto über kein Zündkabel verfügt. B5K-0634-21_E_EnFrDeNlItEsPtRu.indb 40 2019/04/17 8:1941 Deutsch | Installation Fortsetzung auf der nächsten Seite... Ñ Anschließen der Kabel an die Anschlüsse 15A PRK SW REVERSE STEERING WHEEL REMOTE INPUT

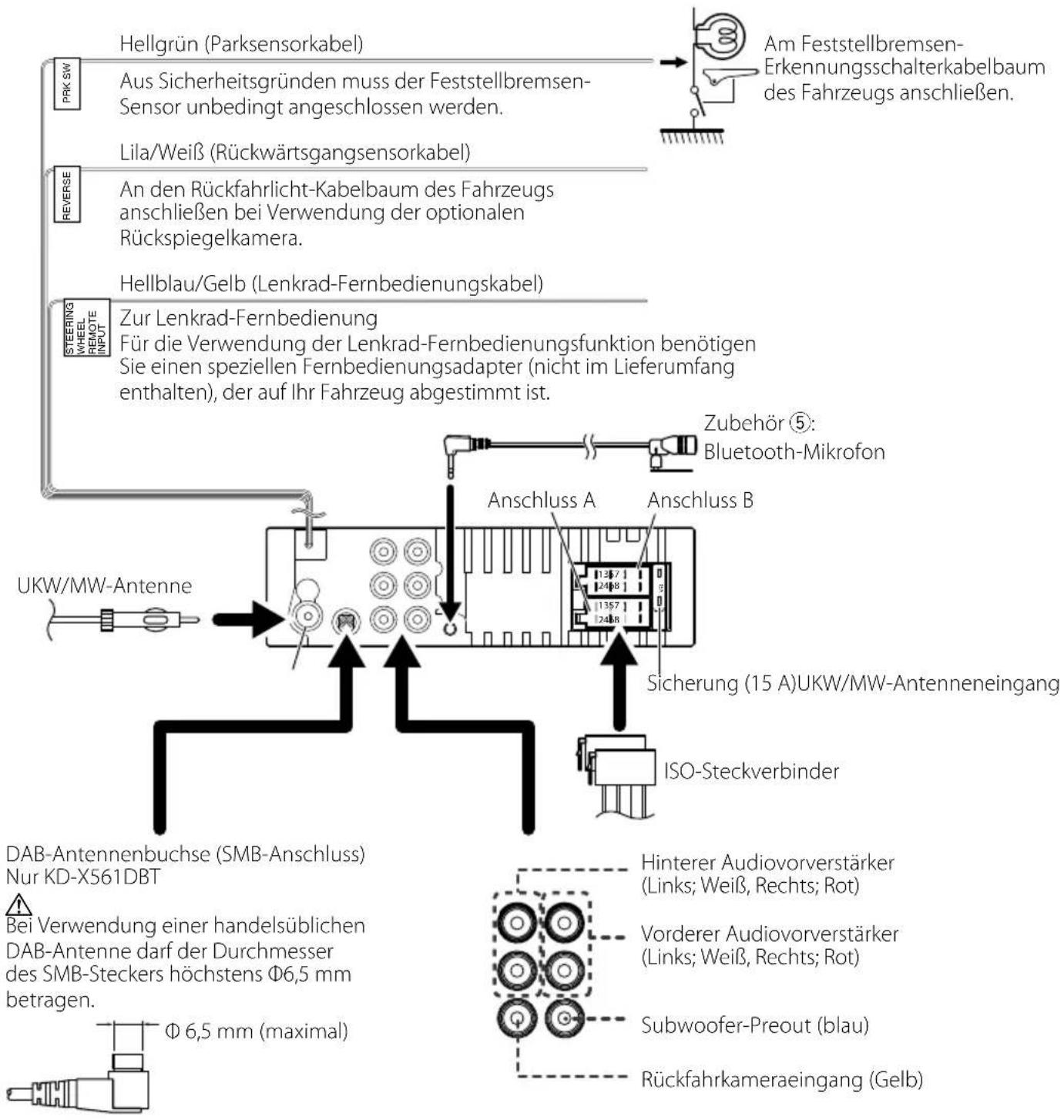

Am Feststellbremsen- Erkennungsschalterkabelbaum des Fahrzeugs anschließen. Aus Sicherheitsgründen muss der Feststellbremsen- Sensor unbedingt angeschlossen werden. Hellgrün (Parksensorkabel) Lila/Weiß (Rückwärtsgangsensorkabel) Zubehör 5: Bluetooth-Mikrofon Zur Lenkrad-Fernbedienung Für die Verwendung der Lenkrad-Fernbedienungsfunktion benötigen Sie einen speziellen Fernbedienungsadapter (nicht im Lieferumfang enthalten), der auf Ihr Fahrzeug abgestimmt ist. An den Rückfahrlicht-Kabelbaum des Fahrzeugs anschließen bei Verwendung der optionalen Rückspiegelkamera. Hellblau/Gelb (Lenkrad-Fernbedienungskabel) Sicherung (15 A)UKW/MW-Antenneneingang UKW/MW-Antenne Anschluss A Anschluss B ISO-Steckverbinder Hinterer Audiovorverstärker (Links; Weiß, Rechts; Rot) Vorderer Audiovorverstärker (Links; Weiß, Rechts; Rot) Subwoofer-Preout (blau) Rückfahrkameraeingang (Gelb) DAB-Antennenbuchse (SMB-Anschluss) Nur KD-X561DBT

Bei Verwendung einer handelsüblichen DAB-Antenne darf der Durchmesser des SMB-Steckers höchstens Φ6,5 mm betragen. Φ 6,5 mm (maximal) B5K-0634-21_E_EnFrDeNlItEsPtRu.indb 41 2019/04/17 8:1942 Wissenswertes über dieses Gerät Wartung Ñ Gerät reinigen Ist das Frontpanel des Geräts verschmutzt, reinigen Sie es mit einem weichen, trockenen Tuch, z. B. mit einem Silikontuch. Ist das Frontpanel stark verschmutzt, entfernen Sie den Schmutz mit einem angefeuchteten Tuch (mit neutralem Reinigungsmittel) und wischen Sie es anschließend wieder mit einem weichen trockenen Tuch ab. ! ACHTUNG

• Kein Reinigungsmittel direkt auf das Gerät sprühen. Dies könnte die mechanischen Bauteile beschädigen. Das Frontpanel nicht mit einem harten Tuch oder Lösungsmitteln wie z. B. Verdünner oder Alkohol reinigen. Dies könnte die Oberfläche zerkratzen oder Aufdrucke ablösen. Ñ Den Anschluss reinigen Nehmen Sie die Frontblende ab und reinigen Sie den Anschluss vorsichtig mit einem Wattestäbchen. Achten Sie darauf, den Anschluss nicht zu beschädigen.Anschluss (an der Rückseite der Frontblende) Hinweis zu den Spezifikationen Ñ Bluetoothbereich Frequenz: 2,402 – 2,480 GHzAusgangsleistung: +8 dBm (DURCHSCHN.), Leistungsklasse 1 Ñ Allgem. Lautsprecherimpedanz: 4 – 8 ΩBetriebsspannung: 12-V-Gleichstrom-Autobatterie Urheberrechte
• Die Wortmarke Bluetooth und die Logos sind registrierte Warenzeichen im Eigentum der Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch die JVC KENWOOD Corporation erfolgt unter Lizenz. Andere Warenzeichen und Handelsmarken sind Eigentum der jeweiligen Inhaber.• Use of the Made for Apple badge means that an accessory has been designed to connect specifically to the Apple product(s) identified in the badge, and has been certified by the developer to meet Apple performance standards. Apple is not responsible for the operation of this device or its compliance with safety and regulatory standards. Please note that the use of this accessory with an Apple product may affect wireless performance.• Apple, iPhone, iPod, iPod touch, and Lightning are trademarks of Apple Inc., registered in the U.S. and other countries.• Microsoft and Windows Media are either registered trademarks or trademarks of Microsoft Corporation in the United States and/or other countries.• THIS PRODUCT IS LICENSED UNDER THE MPEG-4 VISUAL PATENT PORTFOLIO LICENSE FOR THE PERSONAL AND NON-COMMERCIAL USE OF A CONSUMER FOR (¡) ENCODING VIDEO IN COMPLIANCE WITH THE MPEG-4 VISUAL STANDARD (“MPEG-4 VIDEO”) AND/OR (¡¡) DECODING MPEG-4 VIDEO THAT WAS ENCODED BY A CONSUMER ENGAGED IN A PERSONAL AND NON-COMMERCIAL ACTIVITY AND/OR WAS OBTAINED FROM A VIDEO PROVIDER LICENSED BY MPEG LA TO PROVIDE MPEG-4 VIDEO. NO LICENSE IS GRANTED OR SHALL BE IMPLIED FOR ANY OTHER USE. ADDITIONAL INFORMATION INCLUDING THAT RELATING TO PROMOTIONAL, INTERNAL AND COMMERCIAL USES AND LICENSING MAY BE OBTAINED FROM MPEG LA, LLC. SEE HTTP://WWW.MPEGLA.COM.• THIS PRODUCT IS LICENSED UNDER THE AVC PATENT PORTFOLIO LICENSE FOR THE PERSONAL USE OF A CONSUMER OR OTHER USES IN WHICH IT DOES NOT RECEIVE REMUNERATION TO (¡)ENCODE VIDEO IN COMPLIANCE WITH THE AVC STANDARD (“AVC VIDEO”) AND/OR (¡¡)DECODE AVC VIDEO THAT WAS ENCODED BY A CONSUMER ENGAGED IN A PERSONAL ACTIVITY AND/OR WAS OBTAINED FROM A VIDEO PROVIDER LICENSED TO PROVIDE AVC VIDEO. NO LICENSE IS GRANTED OR SHALL BE IMPLIED FOR ANY OTHER USE. ADDITIONAL INFORMATION MAY BE OBTAINED FROM MPEG LA, L.L.C. SEE HTTP://WWW.MPEGLA.COM• libFLACCopyright (C) 2000-2009 Josh CoalsonCopyright (C) 2011-2013 Xiph.Org Foundation – Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: – Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer. – Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. Wissenswertes über dieses Gerät B5K-0634-21_E_EnFrDeNlItEsPtRu.indb 42 2019/04/17 8:1943 Deutsch | Wissenswertes über dieses Gerät Fortsetzung auf der nächsten Seite... Neither the name of the Xiph.org Foundation nor the names of its contributors may be used to endorse or promote products derived from this software without specific prior written permission. THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS ``AS IS’’ AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF
