BEDIENUNGSANLEITUNG LPK1 Chief

INSTALLATION INSTRUCTIONS INSTRUCTIONS D'INSTALLATION MONTAGEANLEITUNG

Milestone AV Technologies sowie seine konzerneigenen Unternehmen und Tochtergesellschaften (zusammen "Milestone") haben versucht,这点es Handbuch so genau und vollständig als möglich zu gestalten. Milestone erhebt jedoch weder Anspruch auf Vollständigkeit der Einzelheiten, Bedingungen und Änderungen der hierin enthaltenen Informationen, noch übernimmt das Unternehmer irgendeine Haftung für eventuelle Schadensfälle in Verbindung mit der Installation oder Verwendung thesees Produkts. Die in thisem Dokument enthaltenen Informationen können ohne vorherige Ankündigung oder sonstige Verpflichtungen jederzeit geändert werden. Milestone schließt jegliche ausdrückliche oder stillschweigende Zusicherung und Gewährleistung bezüglich der hierin enthaltenen Informationen aus. Milestone übernimmt keinerlei Verantwortung fur die Genauigkeit, Vollständigkeit oder Angemessenheit der in thisem Dokument enthaltenen Informationen.

Chief® ist eine eingetragene Marke von Milestone AV Technologies. Alle Rechte vorbehalten.

WICHTIGESICHERHEITSHINWEISE

WARNING: WARNING weist darauf hin, dass bei Nichtbefolgung der Anweisungen Verletzungs- oder Lebensgefahr besteht.

VORSICHT: VORSICHT weist daraufhin, dass bei Nichtbefolgung der Anweisungen die Möglichkeit von Geräteschäden besteht.

WARNING: Die Nichtbefolgung dieser Anweisungen kann zu schweren Verletzungen und Geräteschäden sowie zum Erlöschen der Garantie führen. Der Monteur hat davon zu sorgen, dass alle Baulemente nach den beiliegenden Anweisungen montiert und installiert werden.

WARNING: Wenn diese Bauelement nicht an einer Konstruktion mit der erforderlichen Tragfähigkeit montiert wird, kann dies zu schweren Verletzungen oder Geräteschädten führen! Der Monteur hat davon zu sorgen, dass die Konstruktion, an der das Bauelement angebracht wird, über die erforderliche Tragfähigkeit verfügt. Die Konstruktion muss das füllfache Gesamtgewicht des Gerats tragen können. Verständen Sie vor der Montage des Bauelements ggf. die Konstruktion.

WARNING: Das Überschreiben der maximalen Tragkraft kann zu schweren Verletzungen oder Geräteschäden führen! Der Monteur ist damit verantwortlich, sicherzustellen, dass das Gesamtgewicht aller Komponenten, die mit dem LPK1 verbunden sind, 113,4 kg (250 lbs) nicht überschreitet.

Die maximale Tragkraft des LPK1 ist auf die maximale Tragkraft des zwischen der VCM und der tragenden Konstruktion verwendeten sonstigen Bauelements mit der jeweils niedrigsten Tragkraft BESCHRANKT!

WARNING: Verwenden Sie das Halterungssystem nur für den vorgesehenen, in der Anleitung beschrieben Zweck. Verwenden Sie keine Zubehörteile, die nicht vom Hersteller empfohlen wurden.

WARNING: Verwenden Sie das Halterungssystem nie in beschädigtem Zustand. Bringen Sie das Halterungssystem in thisem Fall für die Fehlersuche und Reparatur zu einem Service-Center.

WARNING: Verwenden Sie das Produkt nie im Freien.

WICHTIG! Die LPK1-Halterung eignet sich für:

• die Montage an einer doppelten Querverstrebung aus 51 mm x 102 mm (2" x 4")-Holzbalken zwischen zwei 51 mm x 102 mm (2" x 4") Deckenbalken; oder
• die Montage an eine Betondecke mit einer Mindeststärke von 203 mm (8") und einer Gipskartonbeschichtung von maximal 16 mm (5/8") mithilfe von (nicht mitgelieferten) 5 / 16''× 2 - 1 / 2'' -Ankerschrauben fur Fischer-UX8-Betondüber (nicht mitgeliefert) oder Toggler-AF8-Betondüber (nicht mitgeliefert); oder
• die Aufhängung an vier ASTM A307-Gewindestangen mit einem Durchmesser von 9,5 mm (3/8") oder stärker (Gewindestangen müssen über 16 Gänge pro Zoll verfügen - nicht mitgeliefert), die mittels (nicht mitgelieferter) ASTM A307-3/8"-Rechteckmuttern (oder stärker - nicht mitgeliefert) an einer 1-5/8" x 1-5/8" 12ga Metallschiene (mit einer Höchstlänge von 122 cm / 4 Fuß - ebenfls nicht mitgeliefert) befestigt werden.
• die Verwendung in Kombination mit einer ULkonformen VCM-Projektorhalterung von Chief.

--BEWAHREN SIE DIESE ANWEISUNGEN AUF--

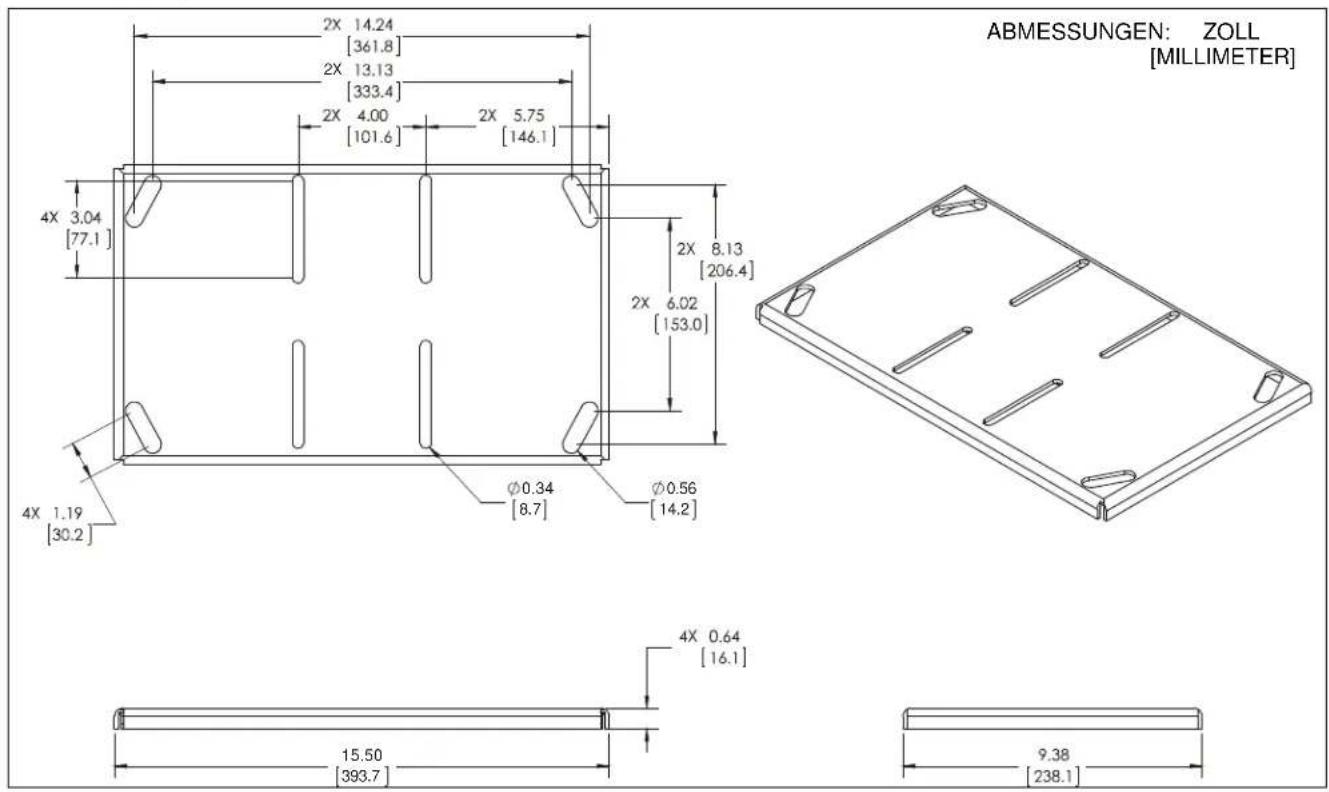

ABMESSAGEGEN

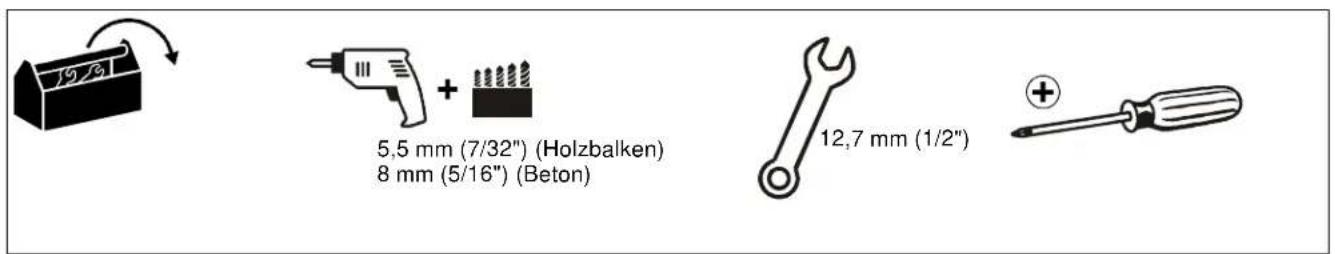

FÜR DIE MONTAGE ERFORDERLICHES WERKZEUG

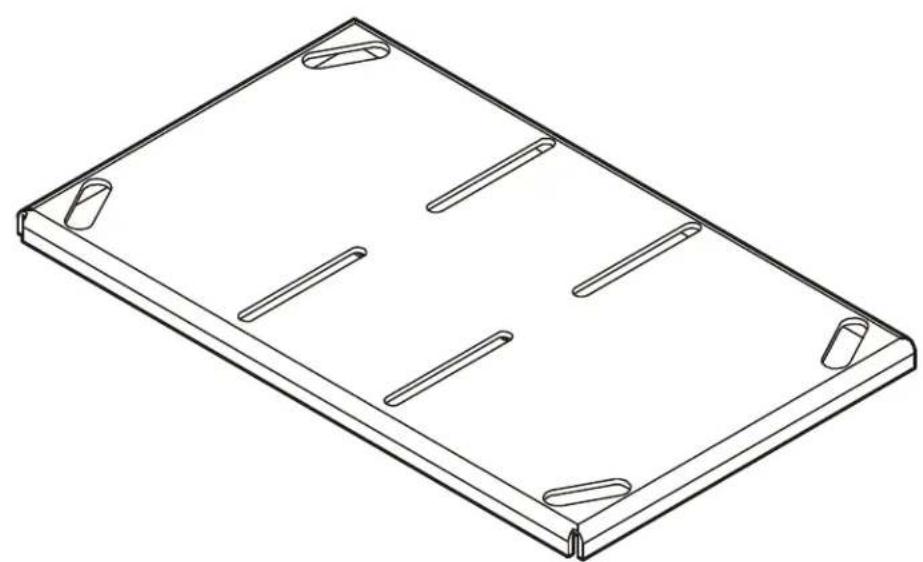

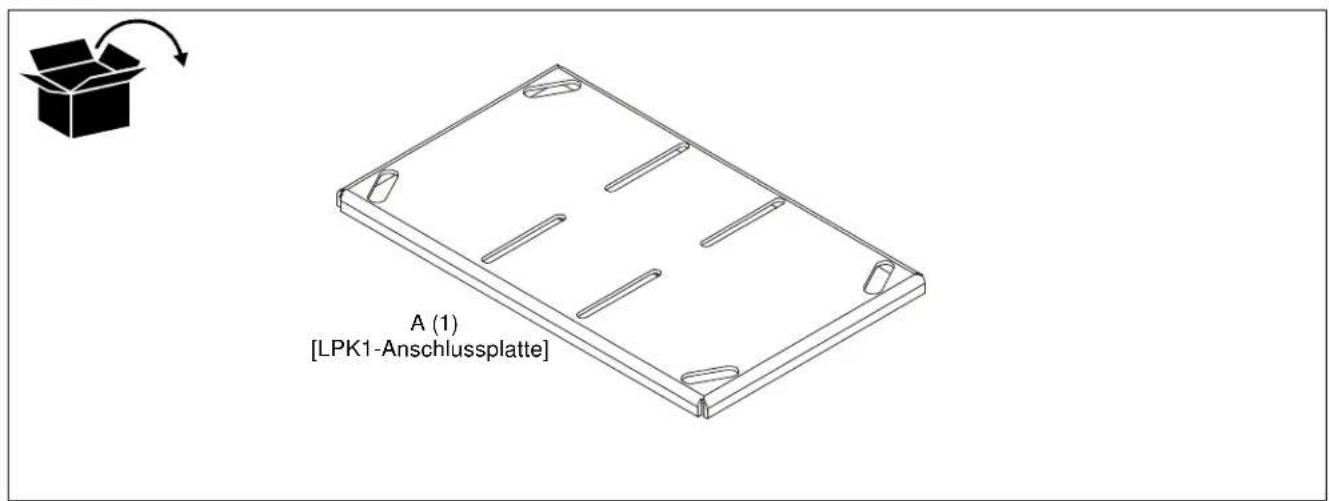

TEILE

VORBEREITUNG

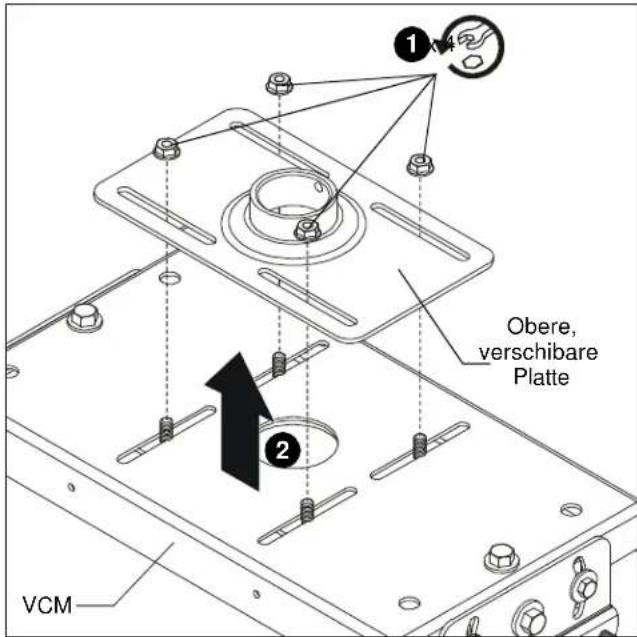

1. Entfernen Sie die vier Mutter von der Oberseite der (nicht mitgelieferten) VCM-Halterung und BEWAHREN Sie sie AUF. (Siehe Abb. 1)
2. Entfernen Sie die obere, verschiebbare Platte, sie ist nun überflüssig. (Siehe Abb. 1)

Abb.1

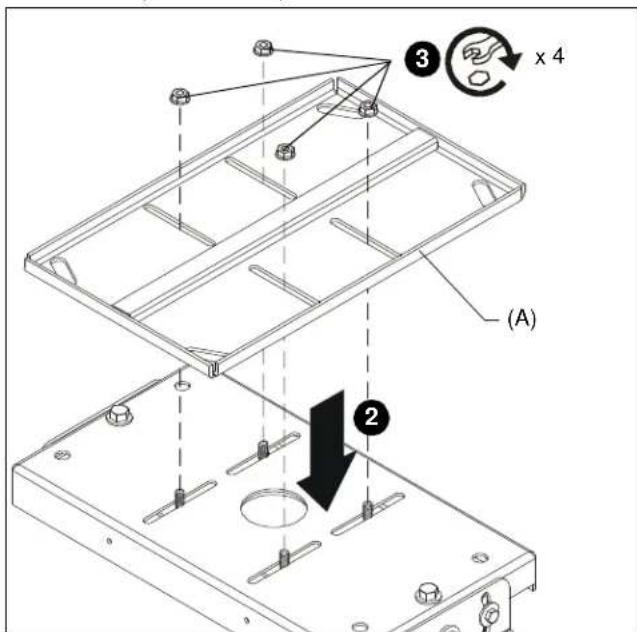

1. Platzieren Sie die LPK1-Halterung (A) mit der offenen Seite nach oben auf der VCM, wobei Sie die VCM-Stitte durch die LPK1-Schlitze schiben. (Siehe Abb. 2)
2. Fixieren Sie das LPK1 (A) mit den in Schritt 1 entfernten vier Muttern. (Siehe Abb. 2)

Abb. 2

MONTAGE

Die LPK1-Halterung eignet sich für:

• die Montage an einer doppelten Querverstrebung aus 51mm× 102mm (2^ × 4^ ) -Holzbalken zwischen zwei 51mm× 102mm (2^ × 4^ ) Deckenbalken;
• die Montage an eine Betondecke mit einer Mindeststärke von 203 mm (8") und einer Gipskartonbeschichtung von maximal 16 mm (5/8") mithilfe von (nicht mitgelieferten) 5/16" x 2-1/2"-Ankerschrauben für Fischer-UX8-Betondüber (nicht mitgeliefert) oder Toggler-AF8-Betondüber (nicht mitgeliefert); oder
• die Aufhängung an vier ASTM A307-Gewindestangen mit einem Durchmesser von 9,5 mm (3/8") oder stärker (nicht mitgeliefert), die mittels (nicht mitgelieferter) 3/8"-Rechteckmuttern an einer 1-5/8" x 1-5/8" 12ga Metallschiene (mit einer Höchstlänge von 122 cm / 4 Fuß — ebenflats nicht mitgeliefert) befestigt werden

HINWEIS: Fahren Sie beim Abschnitt Montage an Holzbalken, beim Abschnitt Montage an Massivbeton oder beim Abschnitt Montage an Gewindestangen fort.

Montage an Holzbalken

1. Wahlen Sie sorgfältig eine Montagestelle aus.

WICHTIG! Hierzu müssen Sie den Abstand zwischen Linse und Leinwand kennen. Die technischen Daten des Projektors bieten Ihnen Informationen zur Bestimmung dieser Abstands.

WARNING: EINE UNSACHGEMASSE MONTAGE
KANN ZU SCHWEREN VERLETZUNGEN ODER
GERÄTESCHÄDEN FührREN! Die Bauteile MÜSSEN das
finfache Gesamtgewicht des montierten Geräts tragen können.

WICHTIG! LPK1-Halterungen eignen sich für die Montage an einer doppelten Querverstrebung aus 51 mm x 102 mm (2" x 4")-Holzbalken zwischen zwei Deckenbalken.

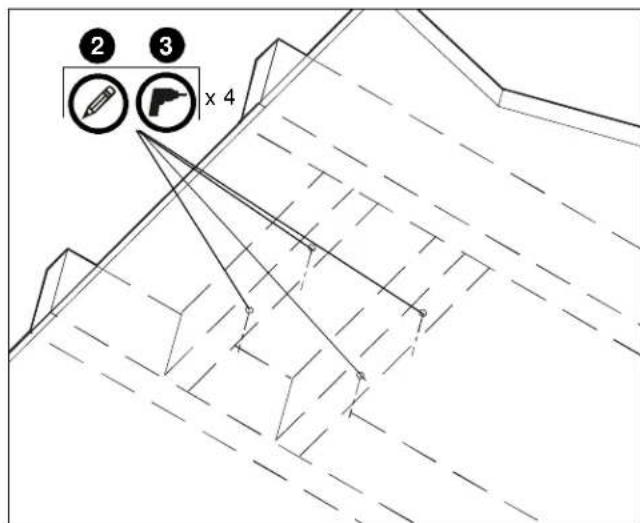

1. Zeichnen Sie mithilfe des LPK1 als Schablone vier Bohrstellen an. Die Bohrstellen müssen jeweils in der Mitte zweier 51mm× 102mm (2^ 4^ ) -Querstreben angebracht werden.
2. Bohren Sie vier Vorbohrungen mit einem Durchmesser von 5,6 mm (7/32") und einer Tiefe von 44,5 mm (1-3/4").

Abb.3

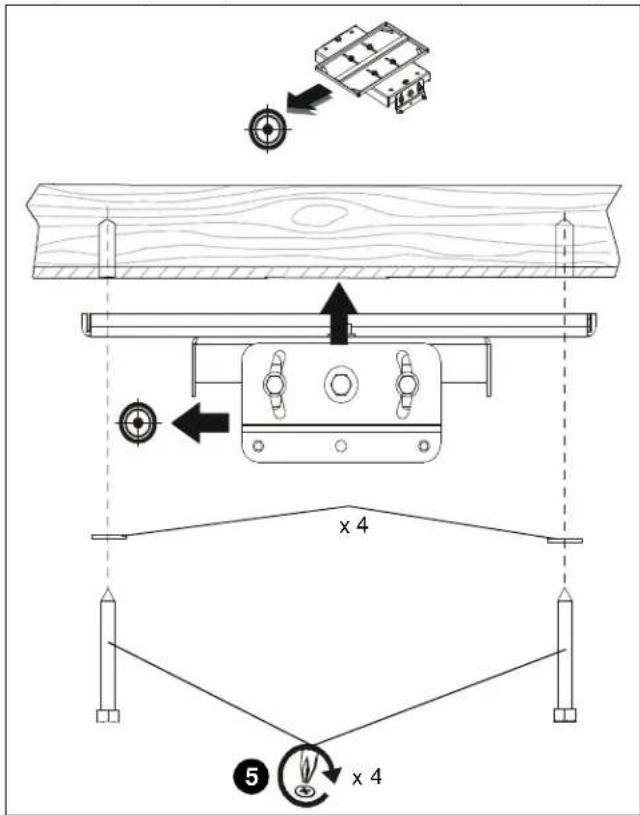

1. Richten Sie die vier Montagebohrungen im LPK1 nach den vier Vorbohrungen aus. (Siehe Abb. 4)

WICHTIG! Stellen Sie sicher, dass die Halterung genau auf das Ziel gerichtet ist, bevor Sie sie an der Konstruktion befestigen.

1. Befestigen Sie das LPK1 mit vier 5/16"-Unterlegscheiben und vier 5/16" x 2-1/2"-Sechskantankerschrauben (nicht mitgeliefert) an der Konstruktion. (Siehe Abb. 4)

Abb. 4

Montage an Massivbeton

1. Wahlen Sie eine Montagestelle aus.

WARNING: Das LPK1 eignet sich zur Montage an einer Betondecke mit einer Mindeststarke von 203 mm (8") und einer Gipskartonbeschichtung von maximal 16 mm (5/8").

WARNING: EINE UNSACHGEMÄSSE MONTAGE KANN ZU SCHWEREN VERLETZUNGEN ODER GERÄTESCHÄDEN FührREN! Die Bauteile MUSSEN das fünffache Gesamtgewicht des montierten Geräts tragen können.

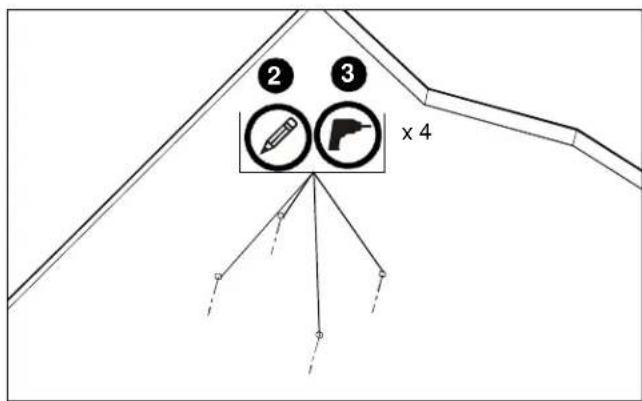

1. Zeichnen Sie mithilfe des LPK1 als Schablone vier Bohrstellen an die Decke. (Siehe Abb. 5)
2. Bohren Sie vier Vorbohrungen mit einem Durchmesser von 7,9 mm (5/16") und einer Tiefe von 82,6 mm (3-1/4"). (Siehe Abb. 5)
3. Richten Sie die vier Montagebohrungen im LPK1 nach den vier Vorbohrungen aus.

Abb.5

WICHTIG! Stellen Sie sicher, dass die Halterung genau auf das Ziel gerichtet ist, bevor Sie sie an der Konstruktion befestigen.

WARNING: Dubel (nicht mitgeliefert) mussen in baulich intakte Massivbetondecken montiert werden. Die Installation in Hohlblockdecken, Mörtel oder Beton, der Risse, Absplitterungen oder andere Defekte aufweist, kann zu einem Versagen des Dubels und schweren Personen- oder Sachschäden führen.

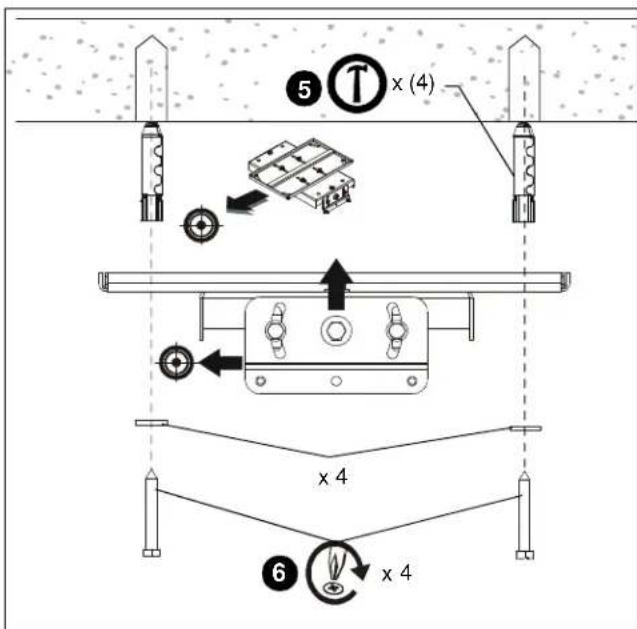

1. Stecken Sie vier (nicht mitgelieferte) Fischer-UX8- oder Toggler-AF8-Betondübel in die Vorbohrungen und schlagen Sie sie mit dem Hammer ein, bis sie bündig mit der Befestigungsflächte abschreiben. (Siehe Abb. 6)
2. Befestigen Sie das LPK1 mit der daran befestigten (nicht mitgelieferten) VCM mithilfe von vier (nicht mitgelieferten) 5/16"-Unterlegscheiben und vier (nicht mitgelieferten) 5/16" x 2-1/2"-Ankerschrauben an der Konstruktion. (Siehe Abb. 6)

Abb.6

Montage an Gewindestangen

Das LPK1 kann an vier ASTM A307-Gewindestangen mit einem Durchmesser von 9,5 mm (3/8") oder stärker (nicht mitgeliefert) aufgehängt werden, die mittels (nicht mitgelieferter) ASTM A307 3/8"-Rechteckmuttern (oder stärker) an einer 1-5/8" x 1-5/8" 12ga Metallschiene (mit einer Höchstlänge von 122 cm / 4 Fuβ - ebenfalls nicht mitgeliefert) befestigt werden.

WARNING: EINE UNSACHGEMÄSSE MONTAGE

KANN ZU SCHWEREN VERLETZUNGEN ODER

GERÄTESCHÄDEN FÜHREN! Die Bauteile MÜSSEN das

finfache Gesamtgewicht des montierten Gerats tragen konnen.

1. Wahlen Sie sorgfältig eine Montagestelle aus.

WICHTIG! Hierzu müssen Sie den Abstand zwischen Linse und Leinwand kennen. Die technischen Daten des Projektors bieten Ihnen Informationen zur Bestimmung theses Abstands.

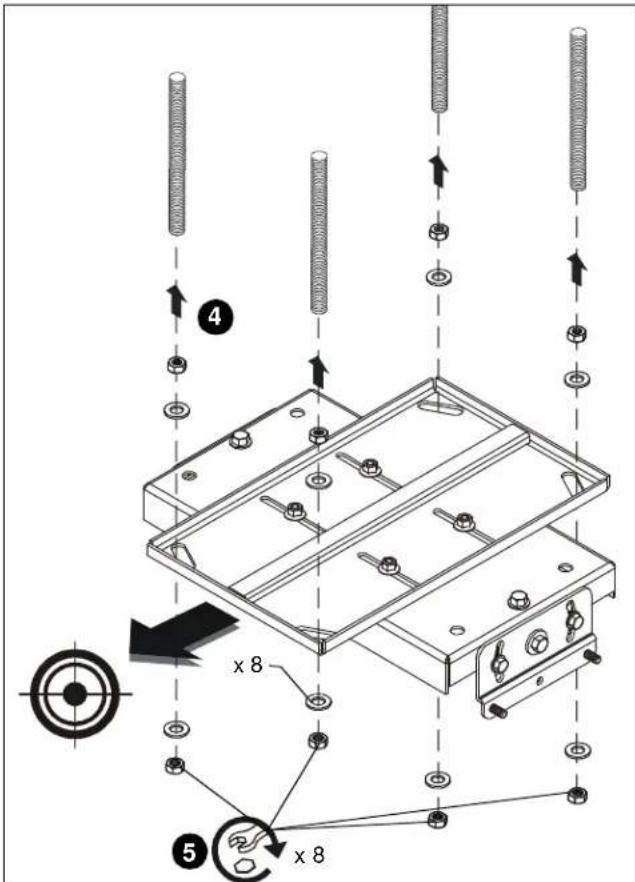

1. Befestigen Sie ein Ende der Gewindestange am Bauteil.
2. Montieren Sie vier 3 / 8'' -Kontermuttern und Unterlegscheiben an den Gewindestang
3. Montieren Sie das LPK1 somt der (nicht mitgelieferten) VCM an den Gewindestangen. (Siehe Abb. 7)
4. Befestigen Sie das LPK1 mit vier 3/8"Unterlegscheiben und Kontermuttern an den Gewindestangen. (Siehe Abb.7)

Abb. 7

MONTAGE DES PROJEKTORS

Montieren Sie den Projektor mit der davon befestigten Anschlussplatte gemäß der der VCM beiliegenden Anleitung an die (nicht mitgelieferte) VCM.
