Type de produit	Kit de montage pour projecteur à profil bas
Marque	Chief
Modèle	LPK1
Capacité de charge maximale	113,4 kg (250 lb)
Compatibilité	Système de montage pour projecteur Chief VCM homologué UL
Types de montage supportés	Montage sur solives en bois (2"x4") avec doubles contrevêtements, montage sur plafond en béton (épaisseur min. 203 mm) avec ancrages Fischer UX8 ou Toggler AF8, suspension par quatre tiges filetées de 9,5 mm (3/8")
Matériau	Acier
Utilisation prévue	Intérieur uniquement
Normes et certifications	UL homologué (via VCM)
Fixations incluses	Non (boulons et ancrages non fournis)
Instructions de sécurité	La structure de support doit supporter cinq fois le poids total de l'équipement monté. Ne pas utiliser à l'extérieur. Vérifier l'intégrité du produit avant installation.
Entretien et nettoyage	Aucun entretien particulier requis. Nettoyer avec un chiffon sec.
Pièces détachées et réparabilité	Les pièces ne sont pas disponibles individuellement. En cas de dommage, retourner le système au fabricant.
Informations générales	Kit de montage peu encombrant conçu pour les projecteurs, permet un montage proche du plafond. Utilisé conjointement avec un support VCM Chief.

FOIRE AUX QUESTIONS - LPK1 Chief

Quel poids maximal peut supporter le Chief LPK1 ?

Le LPK1 peut supporter jusqu'à 113,4 kg (250 lb), à condition que la structure de support puisse supporter au moins cinq fois ce poids.

Quels types de plafond sont compatibles avec le LPK1 ?

Le LPK1 peut être monté sur des solives en bois (2"x4") avec doubles contrevêtements, sur un plafond en béton d'au moins 203 mm d'épaisseur, ou suspendu par des tiges filetées de 9,5 mm (3/8").

Le kit de montage inclut-il les vis et ancrages ?

Non, les boulons, ancrages pour béton et tiges filetées ne sont pas fournis. Vous devez les acheter séparément selon votre type d'installation.

Puis-je utiliser le LPK1 sans un support VCM Chief ?

Non, le LPK1 est conçu pour être utilisé uniquement avec un système de montage pour projecteur Chief VCM homologué UL.

Comment installer le LPK1 sur des solives en bois ?

Marquez quatre trous centrés sur les contrevêtements en bois, percez des avant-trous de 5,6 mm de diamètre et 44,5 mm de profondeur, puis fixez le LPK1 avec des boulons tire-fond de 5/16" x 2-1/2" (non fournis).

Quelle épaisseur de plafond en béton est requise ?

Le plafond en béton doit avoir une épaisseur minimale de 203 mm (8"). La cloison sèche ne doit pas dépasser 16 mm (5/8").

Le LPK1 peut-il être installé à l'extérieur ?

Non, le LPK1 est conçu uniquement pour une utilisation en intérieur. Ne l'installez pas à l'extérieur.

Que faire si le LPK1 est endommagé ?

N'utilisez pas un système endommagé. Renvoyez-le à un centre de service agréé pour inspection et réparation.

Comment installer le projecteur sur le LPK1 ?

Une fois le LPK1 fixé au plafond, installez le projecteur avec la patte de fixation d'interface attachée au VCM (non fourni) en suivant les instructions du VCM.

Quelle est la garantie du Chief LPK1 ?

La garantie n'est pas spécifiée dans la notice, mais Milestone AV Technologies offre généralement une garantie limitée. Consultez le site officiel pour plus de détails.

MODE D'EMPLOI LPK1 Chief

Low Profile Projector Mounting Kit Kit de montage peu encombrant pour projecteur Projektorhalterungsset mit flachem Profil

DISCLAIMER

Milestone AV Technologies, ainsi que ses filiales et entreprises associées (collectivement « Milestone »), ont fait en sortie que ce manuel soit exact et exhaustif. Cependant, Milestone ne garantit pas que les informations contenues dans leprésent document couvert tous les aspects, conditions ou variations, et ne peut prévoir tous les événements imprévus liés à l'installation ou à l'utilisation de ce produit. Les informations mentionnées auprésent document sont susceptibles d'être modifiées sans aucun préavis ni obligation d'aucune sorte. Milestone ne consent aucune garantie, expresses ou implicite, au titre des informations contenues dans leprésent document. Milestone ne garantit pas que les informations mentionnées au besoin document sont exactes, exhaustives et suffisantes.

Chief® est une marque déposée de Milestone AV Technologies. Tous droits réservés.

DIRECTIVES DE SECURITÉ

IMPORTANTES

AVERTISSEMENT: Un AVERTISSEMENT indique un risque potentiel de blessure grave ou de décès en cas de non-respect des instructions.

MISE EN GARDE: Une MISE EN GARDE indique un risque potentiel de dommage ou de destruction de l'équipement en cas de non-respect des instructions correspondantes.

AVERTISSEMENT : Le fait de ne pas dire, de ne pas bien comprendre et de ne pas suivre toutes les instructions peut entrainer de graves blessures corporelles, endommager l'équipment ou annuler la garantie du fabricant ! Il est de la responsabilité de l'installeur de s'assurer que tous les composants sont correctement assemblés et installés conformément aux instructions fournies.

AVERTISSEMENT : Une résistance structurale inadéquate pour ce composant peut entraîner de graves blessures corporelles ou endommager l'équipement ! Il est de la responsabilité de l'installeur de s'assurer que la structure à laquelle ce composant est attaché peut supporter cinq fois le poids total de l'équipement. Si nécessaire, renforcez la structure avant d'installer le composant.

AVERTISSEMENT:Le dépassement des limites de poids peut entraîner de graves blessures corporelles ou endommager l'équipment! Il est de la responsabilité de l'installateur de s'assurer que le poids total de tous les composants attachés au LPK1 ne dépasse pas 113,4 kg (250 lbs).

• La capacité pondérale du LPK1 peut être LIMITÉE à la capacité pondérale la plus BASSE de tout autre composant situé entre le VCM et la structure support!

AVERTISSEMENT: N'utilisez ce système de montage que pour l'usage prévu conformément à ces directives. N'utilise pas d'accessoires non recommendés par le fabricant.

AVERTISSEMENT: N'utilise enaucun cas ce système de montage s'il est endommagé. Dans ce cas, renvoyez le système à un centre d'entretien pour examet et réparation.

AVERTISSEMENT : N'utilisez pas ce produit à l'extérieur.

IMPORTANT! Le système de montage LPK1 est concu pour etre:

• monté sur des doubles contréventements transversaux de montants en bois de 51 mm x 102 mm (2" x 4") entre deux solves de plafond de 51 mm x 102 mm (2" x 4"), ou
• monté sur un plafond en béton d'une épaisseur minimale de 203 mm (8") et un revêtement de cloison sèche d'épaisseur maxime de 16 mm (5/8") au moyen de boulons tire-fond de 5/16" x 2-1/2" (non fournis) pour disposifits d'ancrage pour béton Fischer UX8 (non fournis) ou Toggler AF8 (non fournis), ou
• suspendu à l'aide de quatre tiges filetées (non fournies) de 9,5 mm ((3/8")) de diamètre de calibre ASTM A307 ou supérieur (les tiges filtées doivent avoir 16 filts au pouce), arrimées à un profilé metallique de calibre 12 de (1 - 5/8" \times 1 - 5/8" (d'une longueur maximale de 122 cm, non fourni) par des écrous crénelés de (3/8" (non fournis) de calibre ASTM A307 ou supérieur.
• utilisé avec un système de montage pour projecteur Chief VCM homologué UL.

--CONSERVEZ CES INSTRUCTIONS--

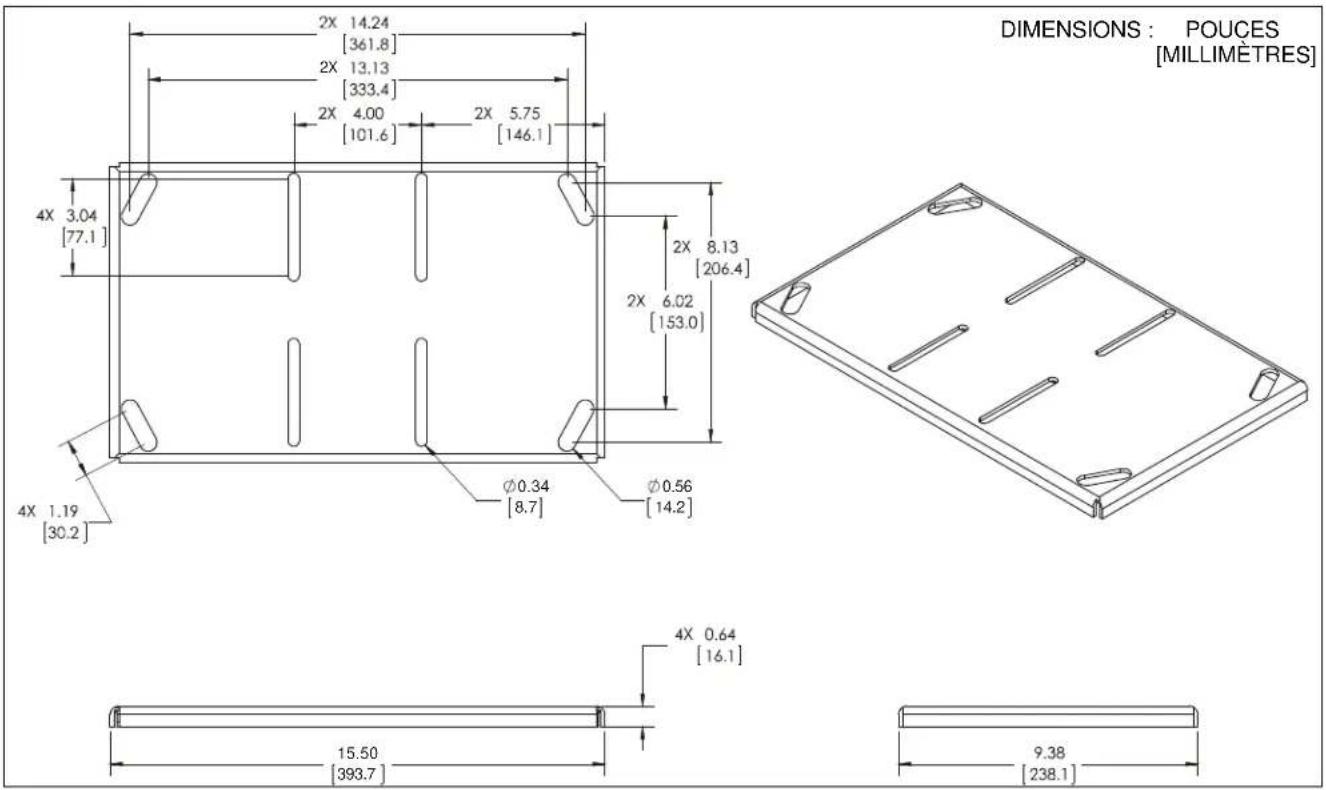

DIMENSIONS

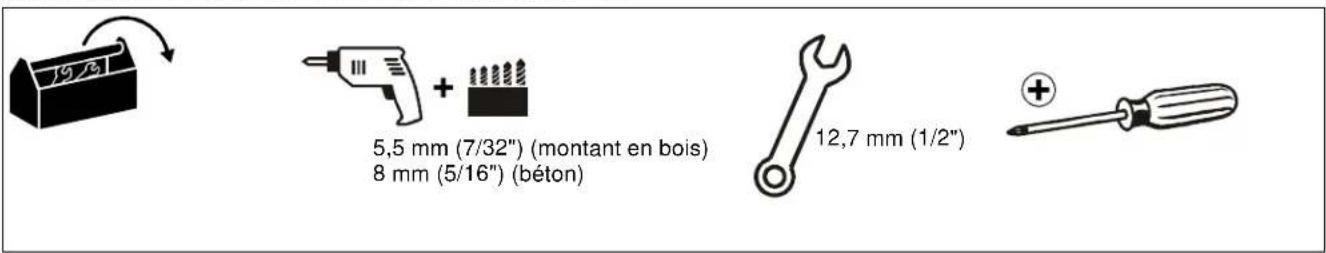

OUTILS NÉCESSAIRES À L'INSTALLATION

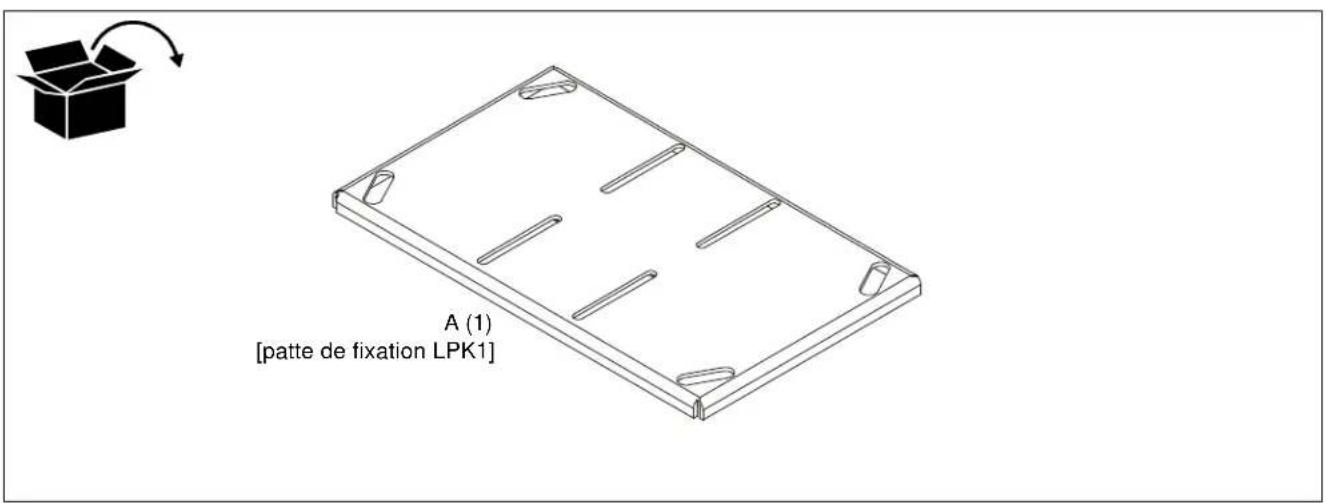

PIÉCES

PREPARATION

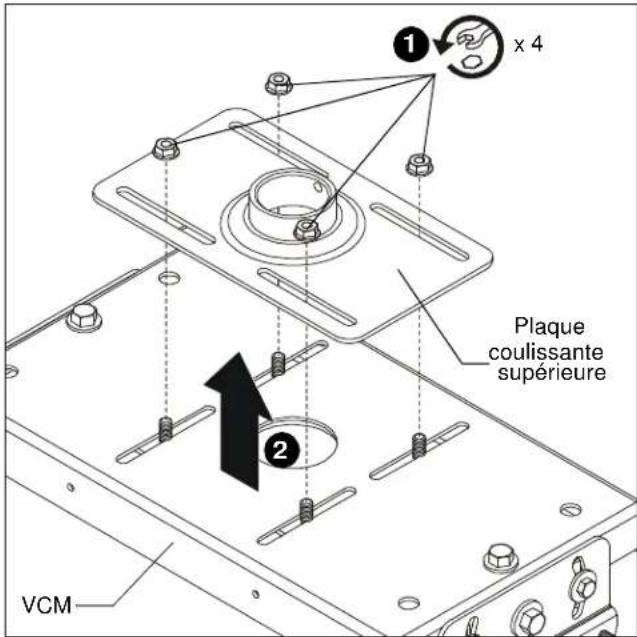

1. Retirez et CONSERVEZ les quatre écrous sur la partie supérieure du système de montage VCM (non fourni). (voir la Figure 1)
2. Retirez et mettez de cote la plaque coulissant supérieure. (voir la Figure 1)

Figure 1

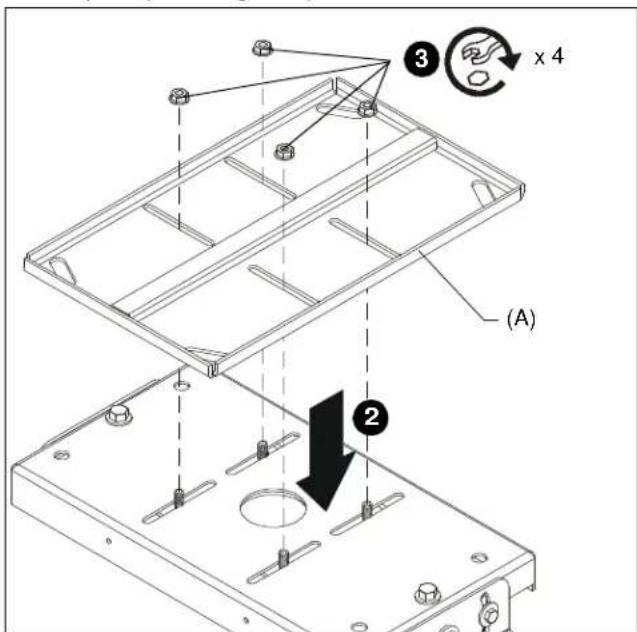

1. Placez le système de montage LPK1 (A) ouvert côté orienté vers le haut sur la partie supérieure du VCM, en insérant les montants du VCM dans les fentes du LPK1. (voir la Figure 2)
2. Serrez le LPK1 (A) à l'aide des quatre écrous retirés à l'étape 1. (voir la Figure 2)

Figure 2

INSTALLATION

Le système de montage LPK1 est concu pour etre :

• monté sur des doubles contrementements transversaux de montants en bois de 51 mm x 102 mm (2" x 4") entre deux solives de plafond de 51 mm x 102 mm (2" x 4"),
• monté sur un plafond en béton d'une épaisseur minimale de 203 mm (8") et un revêtement de cloison sèche d'épaisseur maximal de 16 mm (5/8") au moyen de boulons tire-fond de 5/16" x 2-1/2" (non fournis) pour disposifits d'ancrage pour béton Fischer UX8 (non fournis) ou Toggler AF8 (non fournis), ou
• suspendu à l'aide de quatre tiges filetées (non fournies) de 9,5 mm (3/8") de diamètre de calibre ASTM A307 ou supérieur, arrimées à un profilé metallique de calibre 12 de 1-5/8" x 1-5/8" (d'une longueur maxime de 122 cm, non fourni) par des écrous crénelés de 3/8" (non fournis).

REMARQUE: Passez à la section Installation sur des montants en bois, Installation sur du béton solide ou Installation à l'aide de tiges filétées.

Installation sur des montants en bois

1. Determinez soigneusement l'emplacement de montage requis.
   IMPORTANT! Cela nécessite de connaître la distance entre la lentille et l'écran. Pour vous aider à déterminer cette distance, consultez les caractéristiques techniques du projeteur.

AVERTISSEMENT : UNE INSTALLATION INCORRECTE PEUT ENTRAINER DE GRAVES BLESSURES OU ENDOMMAGER L'ÉQUIPEMENT ! Les pieces de charpente DOIVENT être capables de supporter cinq fois le poids total de l'équipement monté.

IMPORTANT! Les systèmes de montage LPK1 sont concus pour être montés sur des doubles contrementements transversaux de montants en bois de 51 mm x 102 mm (2" x 4") entre deux solves de plafond.

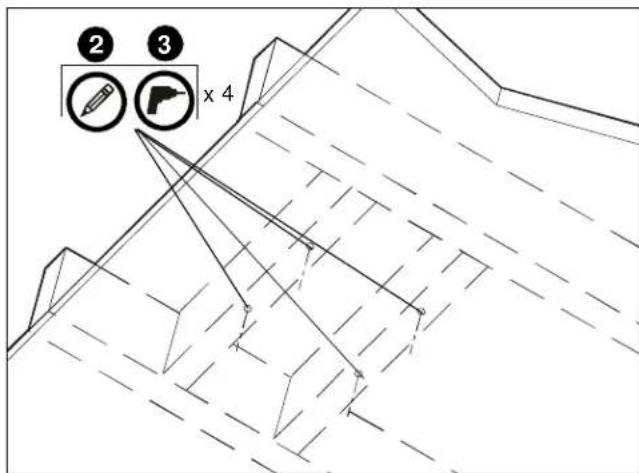

1. En vous servant du LPK1 comme guide, marquez quatre emplacements pour les trous de montage. Les emplacements des trous doivent être centres sur des contréventements transversaux de 51 mm x 102 mm (2" x 4").
2. Percez quatre avant-trous de 5,6 mm (7/32") de diamètre et de 44,5 mm (1-3/4") de long.

Figure 3

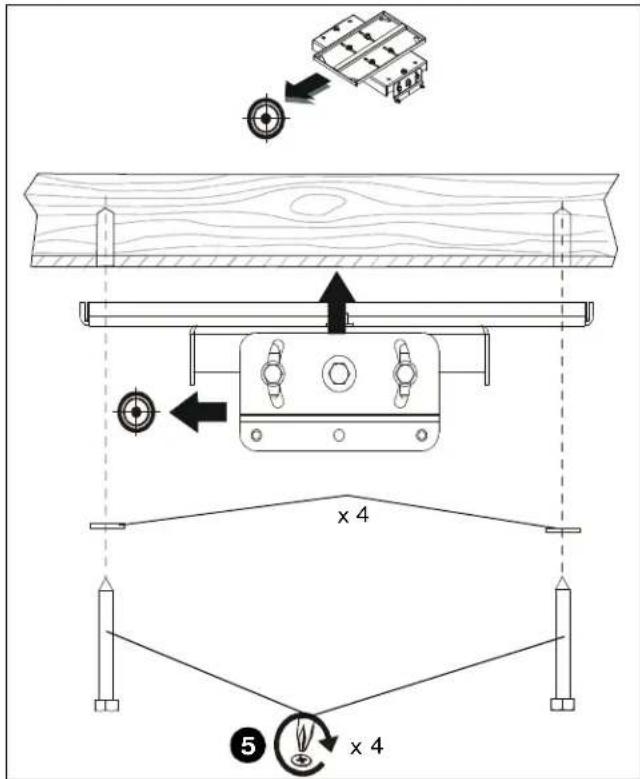

1. Alignez les quatre trous de montage dans le LPK1 sur les quatre avant-trous. (voir la Figure 4)
   IMPORTANT! Assurez-vous que le système de montage est correctement orienté vers la cible avant de le fixer sur la structure.
2. Fixez le LPK1 sur la structure à l'aide de quatre rondelles plates de 5/16" et de quatre boulons tire-fond à tete hexagonale de 5/16" x 2-1/2" (non fournis). (voir la Figure 4)

Figure 4

Installation sur du béton solide

1. Determininez l'emplacement de montage.

AVERTISSEMENT: Le LPK1 est concu pour etre monte sur un plafond en beton d'une epaiseur minimale de 203 mm et un revetement de cloison seche d'epaiseur maximale de 16 mm (5/8").

AVERTISSEMENT : UNE INSTALLATION INCORRECTE PEUT ENTRAINER DE GRAVES BLESSURES OU ENDOMMAGER L'ÉQUIPEMENT ! Les pieces de charpente DOIVENT être capables de supporter cinq fois le poids total de l'équipement monté.

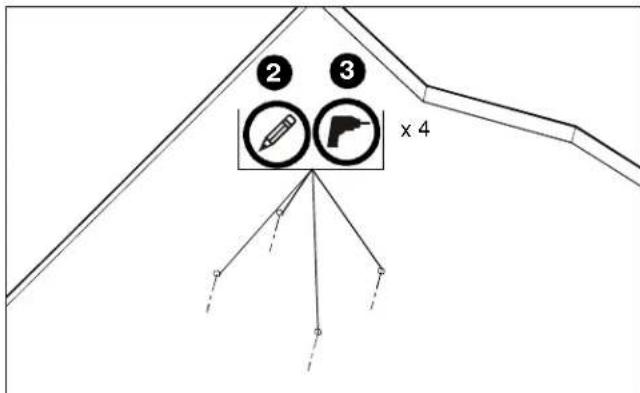

1. En vous servant du LPK1 comme guide, marquez quatre emplacements pour les trous de montage sur le plafond. (voir la Figure 5)
2. Percez quatre avant-trous de 7,9 mm (5/16") de diamètre et de 82,6 mm (3-1/4") de long. (voir la Figure 5)
3. Alignez les quatre trous de montage dans le LPK1 sur les quatre avant-trous.

Figure 5

IMPORTANT! Assurez-vous que le système de montage est correctement orienté vers la cible avant de le fixer sur la structure.

AVERTISSEMENT : Des dispositifs d'ancrage (non fournis) doivent être installés dans du béton solide structurellement stable. Toute installation dans un bloc de béton creux, du mortier ou du béton représentant des fissures, des effritements ou d'autres defaults peut cause la défaillance des dispositifs d'ancrage et entraîner de graves blessures corporelles ou endommager l'équipement.

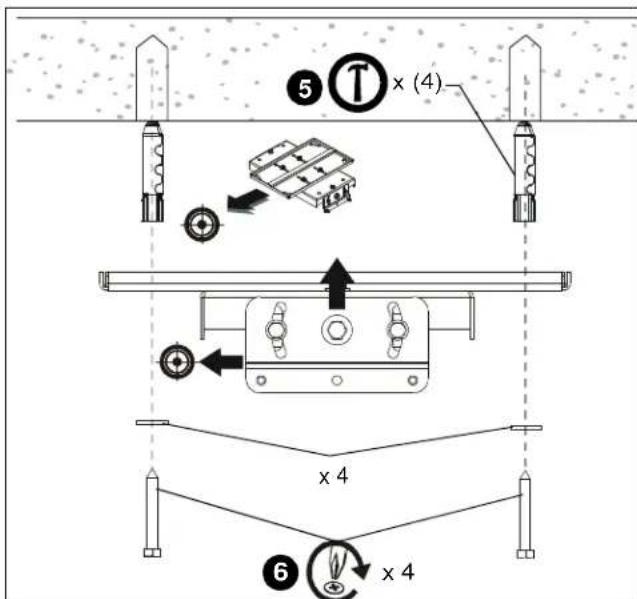

1. Installez quatre dispositifs d'ancrage pour béton Fischer UX8 ou Toggler AF8 (non fournis) en les insérant dans les avant-trous et en les enforcant jusqu'à ce qu'ils affleurent à la surface de montage. (voir la Figure 6)
2. Fixez le LPK1 avec le VCM attaché (non fourni) sur la structure à l'aide de quatre rondelles plates de 5/16" (non fournies) et de quatre boulons tire-fond de 5 / 16'' x 2-1/2" (non fournis). (voir la Figure 6)

Figure 6

Installation à l'aide de tiges filetées

Le LPK1 peut être suspendu à l'aide de quatre tiges filetées (non fournies) de 9,5 mm (3/8") de diamètre de calibre ASTM A307 ou supérieur, arrimées à un profilé metallique de calibre 12 de 1 - 5 / 8'' x 1 - 5 / 8'' (d'une longueur maximale de 122~cm , non fourni) par des écrous crénelés de 3 / 8'' (non fournis) de calibre ASTM A307 ou supérieur.

AVERTISSEMENT : UNE INSTALLATION INCORRECTE PEUT ENTRAINER DE GRAVES BLESSURES OU ENDOMMAGER L'ÉQUIPEMENT ! Les pieces de charpente DOIVENT être capables de supporter cinq fois le poids total de l'équipement monté.

1. Déréterminez soignement l'emplacement de montage requis.
   IMPORTANT! Cela nécessite de connaître la distance entre la lentille et l'écran. Pour vous aider à déterminer cette distance, consultez les caractéristiques techniques du projeteur.
2. Arrímez une extrémité de la tige filétée sur la piece de charpente.
3. Installez quatre contre-écrous de 3/8 sur chaque tige filtée.

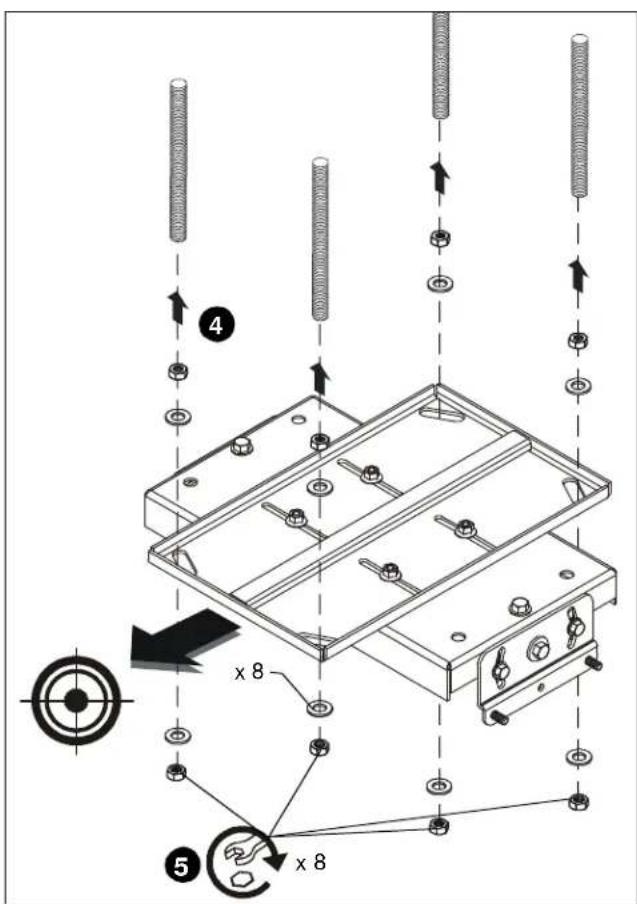

4. Installé le LPK1 avec le VCM (non fourni) sur la tige filétée. (voir la Figure 7)
5. Arrimez le LPK1 sur la tige fillette à l'aide de quatre rondelles et contre-écrous de 3/8". (voir la Figure 7)

Figure 7

INSTALLATION DU PROJECTEUR

Installez le projecteur avec la patte de fixation d'interface attachée au VCM (non fourni) en suivant les instructions fournies avec le VCM.
