BEDIENUNGSANLEITUNG SSMUW Chief

INSTALLATION INSTRUCTIONS INSTRUCTIONS D'INSTALLATION MONTAGEANLEITUNG

SSBU SSMU

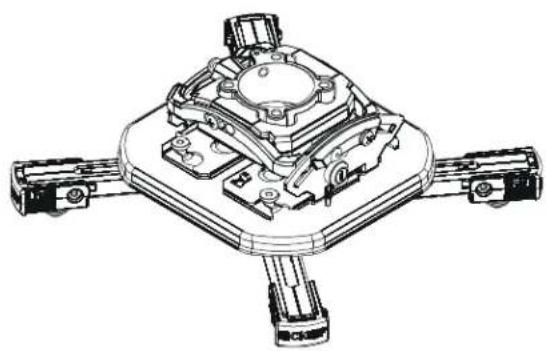

Universal Interface Brackets

Universalschlussplatten

DISCLAIMER

Milestone AV Technologies sowie seine konzerneigenen Unternehmen und Tochtergesellschaften (zusammen "Milestone") haben versucht, diese Handbuch so genau und vollständig als möglich zu gestalten. Milestone erhebt jedoch weder Anspruch auf Vollständigkeit der Einzelheiten, Bedingungen und Änderungen der hierin enthaltenen Informationen, noch übernimmt das Unternehmen irgende Haftung für eventuelle Schadensfälle in Verbindung mit der Installation oder Verwendung thesese Produkte. Die in thisem Dokument enthaltenen Informationen können ohne vorherige Ankündigung oder sonstige Verpflichtungen jederzeit geändert werden. Milestone schließt jegliche ausdrückliche oder stillschweigende Zusicherung und Gewährleistung bezüglich der hierin enthaltenen Informationen aus. Milestone übernimmt keinerlei Verantwortung für die Genaugkeit, Vollständigkeit oder Angemessenheit der in thisem Dokument enthaltenen Informationen.

Chief® ist eine eingetragene Marke von Milestone AV Technologies. Alle Rechte vorbehalten.

WICHTIGESICHERHEITSHINWEISE

WARNING: WARNING weist daraufhin, dass bei Nichtbefolgung der Anweisungen Verletzungs- oder Lebensgefahr besteht.

VORSICHT: VORSICHT weist daraufhin, dass bei Nichtbefolgung der Anweisungen die Möglichkeit von Geräteschäden besteht.

WARNING: Die Nichtbefolgung dieser Anweisungen kann zu schweren Verletzungen und Geräteschäden sowie zum Erlöschen der Garantie führen. Der Monteur hat damit zu sorgen, dass alle Baulemente nach den beiliegenden Anweisungen montiert und installiert werden.

WARNING: Wenn diese Bauelement nicht an einer Konstruktion mit der erforderlichen Tragfähigkeit montiert wird, kann dies zu schweren Verletzungen oder Geräteschädren führen! Der Monteur hat davon zu sorgen, dass die Konstruktion, an der das Bauelement angebracht wird, über die erforderliche Tragfähigkeit verfügt. Die Konstruktion muss das füllfache Gesamtgewicht des Gerats tragen können. Verständen Sie vor der Montage des Bauelements ggf. die Konstruktion.

WARNING: Das Überschreiben der maximalen Tragkraft kann zu schweren Verletzungen oder Geräteschädfen führen! Der Monteur ist davon verantwortlich, sicherzustellen, dass das Gesamtgewicht aller Komponenten, die mit der SSBU/SSMU verbunden sind, 11,34 kg (25 lbs) nicht überschreiben.

WARNING: Verwenden Sie das Halterungssystem nur für den vorgesehenen, in der Anleitung beschrieben Zweck. Verwenden Sie keine Zubehörteile, die nicht vom Hersteller empfohlen wurden.

WARNING: Verwenden Sie das Halterungssystem nie in beschädigtem Zustand. Bringen Sie das Halterungssystem in thisem Fall für die Fehlersuche und Reparatur zu einem Service-Center.

WARNING: Verwenden Sie das Produkt nie im Freien.

--BEWAHREN SIE DIESE ANWEISUNGEN AUF--

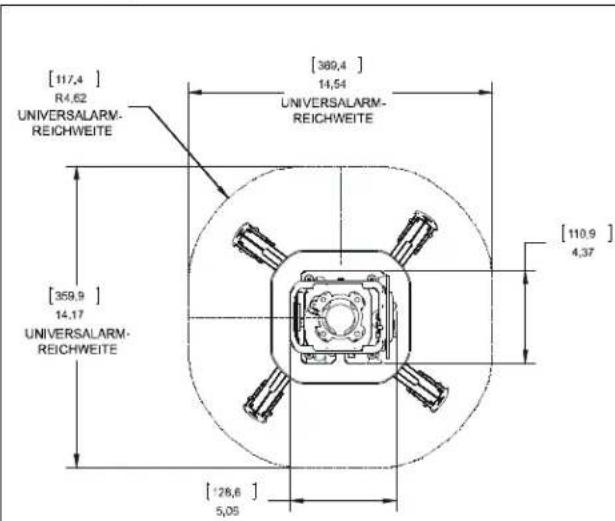

ABMESSAGEGEN

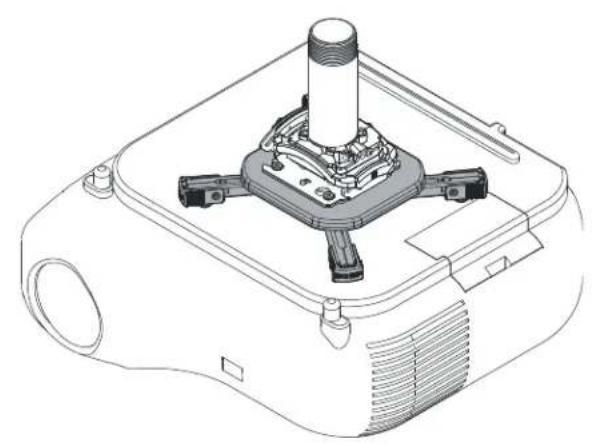

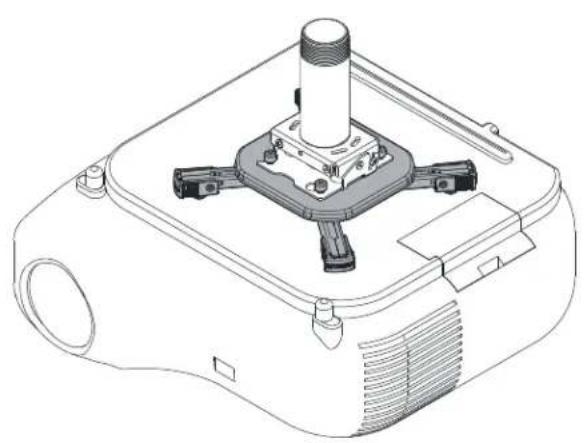

SSMU mit RSM dargestellt

FÜR DIE MONTAGE ERFORDERLICHES WERKZEUG

6,4 mm (1/4") (mitgeliefert)
4,0 mm (5/32") (Sicherheit) (mitgeliefert)

Nr. 2

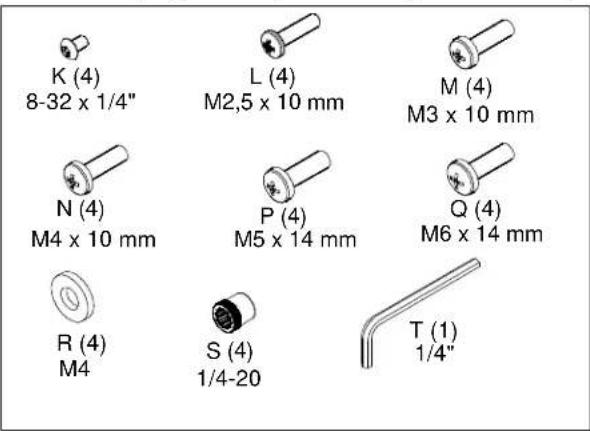

TEILE

A (1) [SSBU-Anschlussplatte]

(ODER)

A (1) [SSMU-Anschlussplatte]

B (1) [Anschlussbasisplatte]

D (4) [ugelmutter] (ur SSBU)

[Universal-Befestigungsmaterialpaket für Projektoranschlussplatten]

[All-Points-Sicherheitspaket]

[Universal-Befestigungsmaterialpaket - Lange Schrauben]

V (4) M4 x 25 mm

M5 x 25 mm

X(4) M6x25mm

.500x.257x.625

MONTAGE UND INSTALLATION

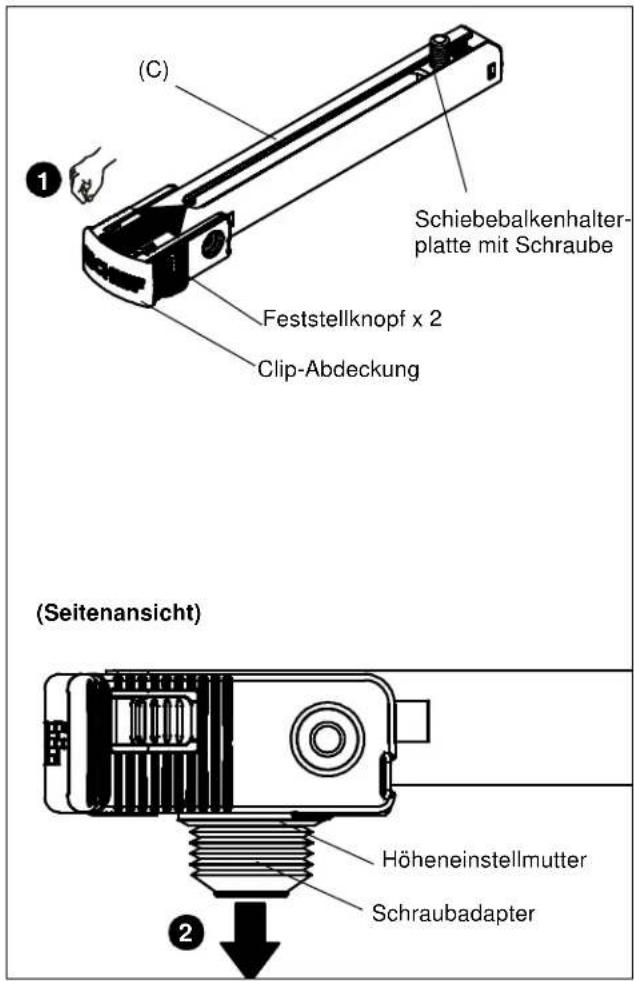

Entfernen der Schraubadapter von den SSBU/SSMU-Beinen

1. Drücken Sie fest auf die Feststellknöpfte am SSBU/SSMU-Bein (C) und schiben Sie gleichzeitig die Clip-Abdeckung in Richtung der eingeschlossenen Schiebebalkenhalterplatte mit der Schraube. (Siehe Abb. 1)
2. Der Schraubadapter und die daran befestigte Hoheneinstellmutter werden freiigegeben. Legen Sie die Teile für einen späteren Gebrauch beiseite. (Siehe Abb. 1)
3. Wiederholen Sie die Schritte 1-2 für jeder zu montierende Bein.

Abb.1

Anbringen des Projektors an die SSBU/SSMU

WARNING: Das Überschreiben der maximalen Tragkraft kann zu schweren Verletzungen oder Geräteschäden führen! Der Monteur ist damit verantwortlich, sicherzustellen, dass das Gesamtgewicht aller Komponenten, die mit der SSBU/SSMU-Anschlussplatte verbunden sind, 11,34 kg (25 lbs) nicht überschreitet.

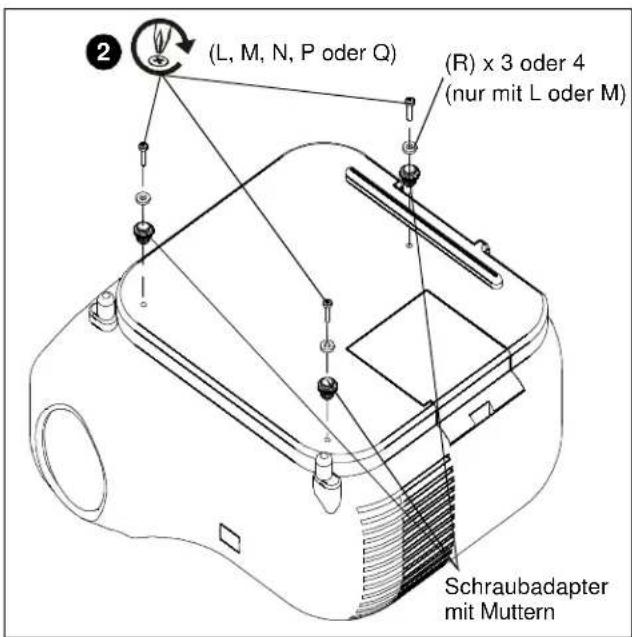

1. Bestimmten Sie die für ihren Projektor passende Schraubengröbe. Problieren Sie die mitgelieferten Kreuzschlitzschrauben (L, M, N, P oder Q) aus, bis eine davon in die Löscher Ihres Projektors passet.

2. Führn Sie die Schrauben durch die M4-Unterlegscheiben (R) und die Schraubadapter mit den Hoheneinstellmuttern in die Projektlorlicher ein. (Siehe Abb. 2)

HINWEIS: Verwenden Sie die Unterlegscheiben (R) nur, wenn Sie L- oder M-Schrauben zur Befestigung der Schraubadapter am Projektor benutzen.

Abb.2

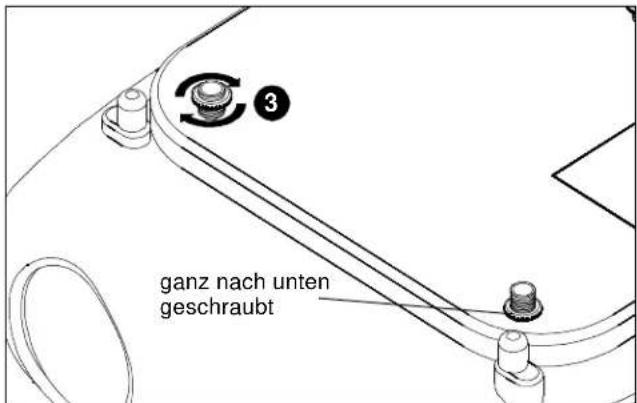

1. Schrauben Sie die Hoheneinstellmuttern auf die gewünschte Hohe. (Siehe Abb. 3)

HINWEIS: Sie sollen den Hoheneinstell muttern so niedrig wie möglich platzieren, aber darauf achten, dass die Beine eventuelle Erhebungen am Projektor nicht streifen. Für eine ebene Ausrichtung der Halterung müssen alle Muttern auf die gleiche Höhe gebracht werden.

WICHTIG! Wird ein Teil des Projektors gestreift und ist eine größere Höhe erforderlich, damit Erhebungen am Projektor frei bleiben, können Sie das optionale Universal-Befestigungsmaterialpaket - Lange Schrauben (siehe Abb. Teile) heranzziehen.

Abb.3

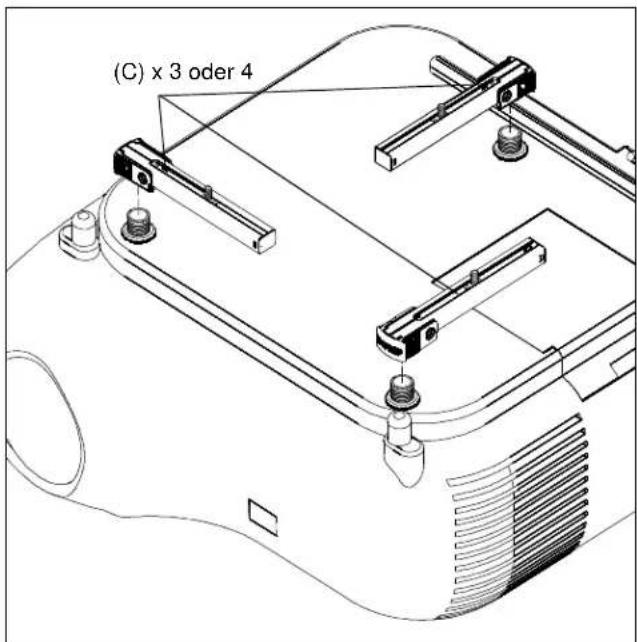

1. Platzieren Sie die SSBU/SSMU-Beine (C) über den Schraubadaptern mit den Hoheneinstellmuttern. (Siehe Abb. 4)

HINWEIS: Achten Sie darauf, dass die Armverschlussclips entsprert sind.

Abb. 4

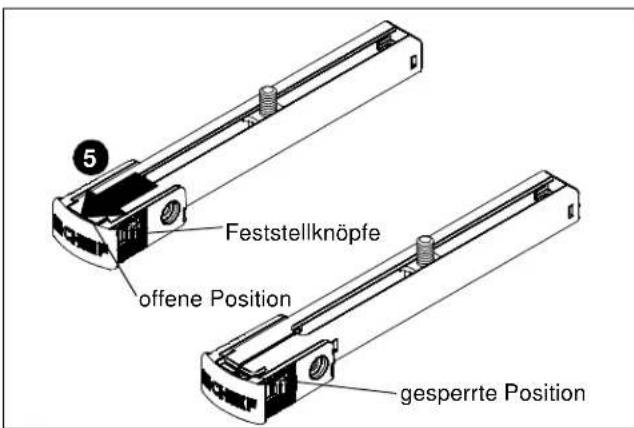

1. Drucken Sie fest auf die Feststellknöffe am SSBU/SSMU-Bein (C) und schieben Sie gleichzeitig die Clip-Abdeckung von der eingeschlossenen Schiebebalkenhalterplatte weg, bis die Clip-Abdeckung versperrt ist. (Siehe Abb. 5)
2. Wiederholen Sie Schritt 5 für die restlichen Beine.

WARNING: Stellen Sie sicher, dass die Beine auf den Hoheneinstellmuttern mit den Verschlussclips sicher fixiert sind. Sind die Beine auf den Adaptem nicht ordnungsgemäß fixiert, kann der Projektor aus der SSBU/SSMU-Halterung fallen und SCHWERE oder gar TÖDLICHE VERLETZUNGEN verursachen!

Abb.5

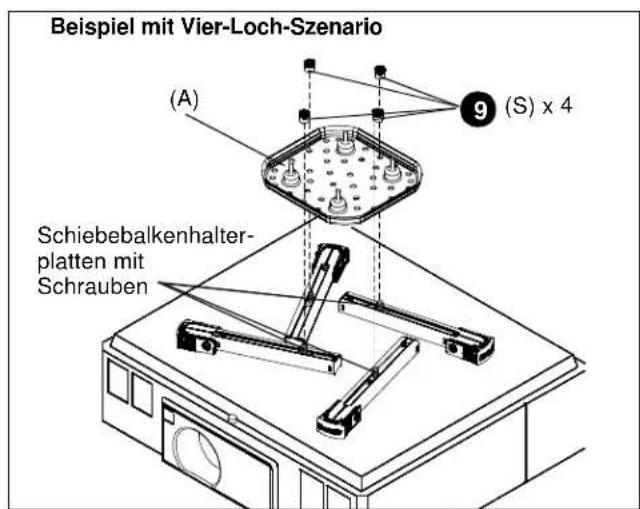

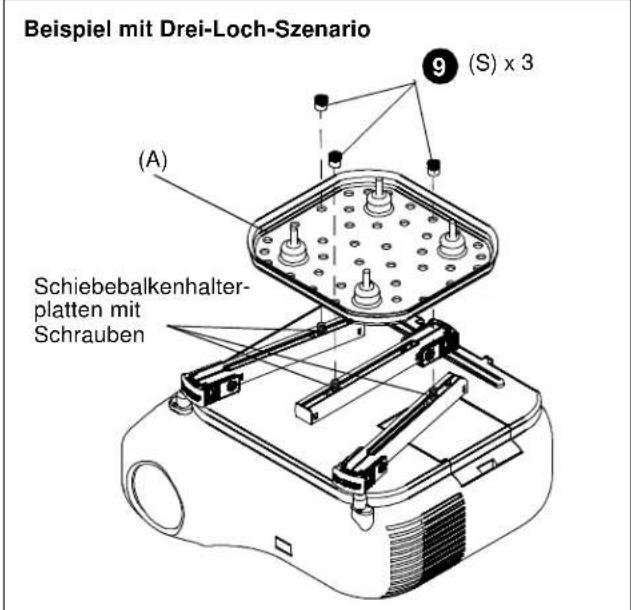

1. Richten Sie die Beine so aus, dass die Schiebebalkenhalterplatten mit den Schrauben zur Mitte des Projektors zeigen. (Siehe Abb. 6) und (Siehe Abb. 7)
2. Positionieren Sie die Schiebebalkenhalterplatten mit den Schrauben so, dass die SSBU- oder SSMU-Hauptplatte (A) in ebener Lage auf die Beine montiert werden kann. (Siehe Abb. 6) und (Siehe Abb. 7)
3. Befestigen Sie die SSBU/SSMU-Hauptplatte an den SSBU/SSMU-Beinen, indem Sie 1/4-20"-Inbusmuttern (S) auf die Schrauben der SSBU/SSMU-Beine montieren. (Siehe Abb. 6) und (Siehe Abb. 7)

HINWEIS: Die folgenden Beispiele stellen zwei von vielen möglichen Szenarien typischer Befestigungsschemata dar. Je nach Lochbild gibt es entsprechicedliche Anschlusspunkte. Für jedem spezifische Lochbild kommt mehrere Szenarien in Frage, sofern das Gewicht des Projektors nach der Montage zentriert und ausbalanciert ist.

Abb.6

Abb. 7

Anbringen der SSBU/SSMU an UL-kanformer RSA oder RSM

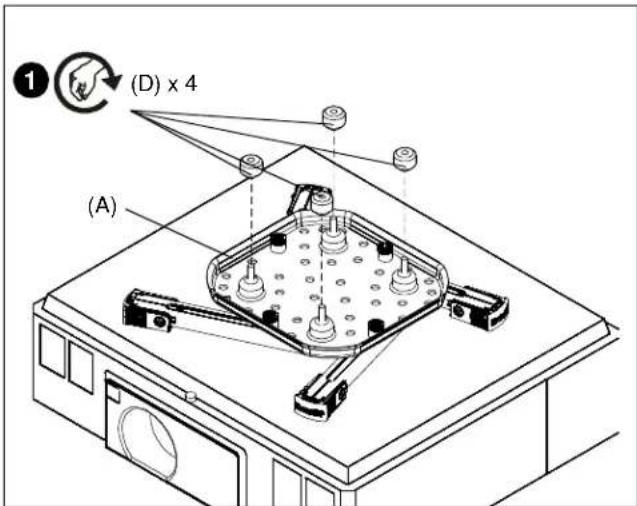

1. Bei einer SSBU montieren Sie vier Flügelmuttern (D) ein Stück welt auf die Schrauben der SSBU-Hauptplatte. (Siehe Abb. 8)

Abb. 8

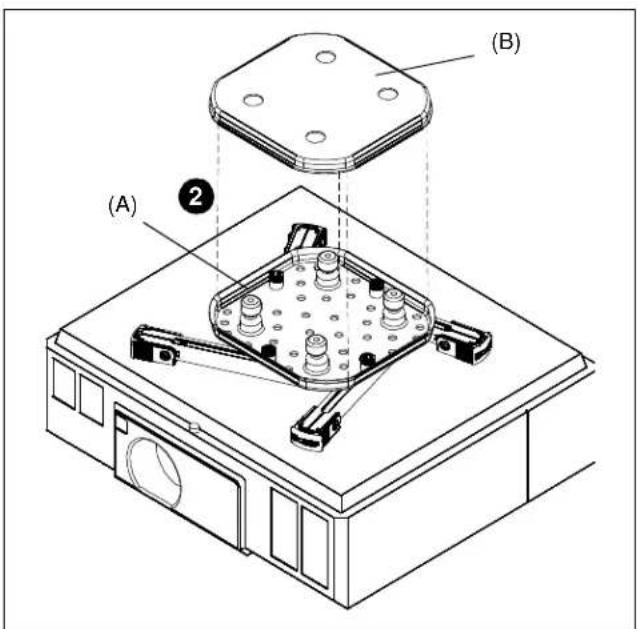

1. Platzieren Sie die SSBU/SSMU-Basisplatte (B) über der SSBU/SSMU-Anschlussplatte (A). (Siehe Abb. 9)

Abb.9

1. Befestigen Sie die SSBU/SSMU an der RSA/RSM. Informationen dazu finden Sie im RSA/RSM-Montagehandbuch.

Anbringen von Sicherheitsschrauben (optional)

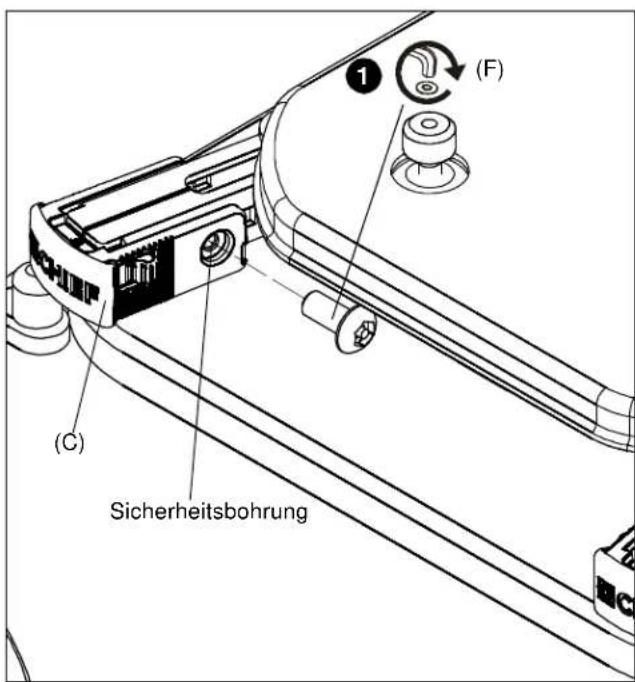

1. Montieren Sie Nr. 8-32 x 3/8"-Halbrundkopf-Sicherheitsschrauben (F) in die Sicherheitsbohrungen der SSBU/SSMU-Beine. (Siehe Abb. 10)

HINWEIS: Pro Bein konnen bis zu zwei Sicherheitsschrauben angebracht werden. Für ein Höchstmaß an Sicherheit empfeht es sich, die Schrauben in schwer zugängliche Löscher zu montieren.

HINWEIS: Statt der Sicherheitsschrauben konnen auch (nicht mitgelieferte) Kabelbinder verwendet werden. Führren Sie den Kabelbinder durch beide Locher am Bein und befestigen Sieihn.

Abb. 10
