SSMUW - Accessoire de projecteur Chief - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pattes de fixation d'interface universelles pour projecteur
Marque	Chief
Modèle	SSMUW
Compatibilité	Projecteurs avec trous de fixation standard ; compatible avec supports RSA/RSM homologués UL
Capacité de charge maximale	11,34 kg (25 lb)
Matériau	Acier
Couleur	Noir
Dimensions de la plaque principale (approx.)	20 x 15 cm (estimation)
Poids net (approx.)	0,5 kg (estimation)
Contenu du kit	Plaque principale, 2 pieds, adaptateurs à vis, écrous de réglage de hauteur, vis Phillips (tailles variées), rondelles plates M4, écrous Allen 1/4-20", vis de sécurité optionnelles
Fixation	Sur le projecteur (via trous de montage) et sur le support RSA/RSM
Réglage en hauteur	Oui, via écrous de réglage
Sécurité	Vis de sécurité et attaches de câble en option
Utilisation prévue	Intérieur uniquement
Garantie	Garantie limitée du fabricant (vérifier avec Chief)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux ; ne pas utiliser de produits abrasifs
Certifications	Compatible avec support RSA/RSM homologué UL
Outils nécessaires pour l'installation	Clé Allen, tournevis

FOIRE AUX QUESTIONS - SSMUW Chief

Comment installer les pattes SSMUW sur mon projecteur ?

Retirez d'abord les adaptateurs à vis des pieds SSBU/SSMU en appuyant sur les boutons de verrouillage. Insérez les vis appropriées dans les trous du projecteur avec les rondelles et adaptateurs. Ajustez les écrous de réglage de hauteur au niveau souhaité, puis verrouillez les pieds sur les adaptateurs. Enfin, fixez la plaque principale aux pieds à l'aide des écrous Allen.

Quel est le poids maximum supporté par ce système ?

Le poids total de tous les composants fixés aux pattes d'interface SSBU/SSMU ne doit pas dépasser 11,34 kg (25 lb). Le dépassement peut causer des blessures graves ou endommager l'équipement.

Le SSMUW est-il compatible avec les supports RSA/RSM ?

Oui, le SSMUW est conçu pour être fixé aux supports RSA/RSM homologués UL. Suivez le manuel d'installation du RSA/RSM pour plus de détails.

Que faire si les vis fournies ne s'adaptent pas à mon projecteur ?

Testez les différentes vis Phillips fournies (tailles L, M, N, P, Q). Si aucune ne convient, vous pouvez utiliser le Kit de matériel universal - Vis longues en option pour dégager les surfaces surélevées du projecteur.

Comment régler la hauteur du projecteur avec ce système ?

Tournez les écrous de réglage de la hauteur sur les adaptateurs à vis pour ajuster le niveau. Tous les écrous doivent être réglés au même niveau pour assurer un montage uniforme. Réglez-les le plus bas possible tout en permettant aux pieds de passer sous les surfaces surélevées.

Puis-je utiliser ce produit à l'extérieur ?

Non, ce produit est conçu pour une utilisation en intérieur uniquement. Une utilisation en extérieur pourrait endommager l'équipement et annuler la garantie.

Comment verrouiller correctement les pieds sur les adaptateurs ?

Placez les pieds sur les adaptateurs en vous assurant que les clips de bras de verrouillage sont en position verrouillée. Appuyez sur les boutons de verrouillage tout en repoussant le couvercle enclipsé jusqu'au verrouillage complet. Vérifiez que les pieds sont fermement fixés.

Quelles sont les précautions de sécurité essentielles ?

Assurez-vous que la structure de support peut supporter cinq fois le poids total de l'équipement. Ne dépassez pas la capacité de poids. Utilisez uniquement des accessoires recommandés. Ne pas utiliser si endommagé. Gardez les instructions en lieu sûr.

Des pièces de rechange sont-elles disponibles pour le SSMUW ?

Oui, Chief propose des pièces de rechange telles que les vis, écrous et adaptateurs. Contactez le service client Chief ou consultez leur site web pour commander. Utilisez uniquement des pièces d'origine.

Comment nettoyer cet accessoire de projecteur ?

Nettoyez avec un chiffon sec et doux. N'utilisez pas de produits chimiques agressifs, de solvants ou de chiffons abrasifs qui pourraient rayer la surface.

MODE D'EMPLOI SSMUW Chief

Pattes de fixation d'interface universelles

Milestone AV Technologies, ses filiales et entreprises associées (« Milestone ») ont fait en sorte que ce manuel soit exact et exhaustif. Cependant, Milestone ne garantit pas que les informations mentionnées auprésent document couvrent tous les aspects, conditions ou variations dans le détail ; pas plus qu'elle ne fournit de solution pour chaque imprévu lié au type d'installation ou d'utilisation de ce produit. Les informations mentionnées auprésent document sont susceptibles d'être modifiées sans aucun prévis ni obligation. Milestone ne consent aucune garantie, expresses ou implicite, au titre des informations continues dans le présence document. Milestone ne garantit pas que les informations mentionnées au présence document soient exactes, exhaustives et suffisantes.

Chief® est une marque déposée de Milestone AV Technologies. Tous droits réservés.

DIRECTIVES DE SECURITE IMPORTANTES

AVERTISSEMENT: Un AVERTISSEMENT vous indique qu'il existe un risque de blessures graves ou de décès si vous ne suivez pas les instructions.

MISE EN GARDE : Une MISE EN GARDE vous indique qu'il existe un risque de dommages ou de destruction du matériel si vous ne suive pas les instructions correspondantes.

AVERTISSEMENT: Le fait de ne pas dire, de ne pas bien comprendre et de ne pas suivre toutes les instructions peut entraîner des blessures corporelles graves, endommager l'équipement ou annuler la garantie du fabricant! Il est de la responsabilité de l'installateur de s'assurer que tous les composants sont correctement montés et installés conformément aux instructions fournies.

AVERTISSEMENT : Une résistance structurelle non appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement ! Il est de la responsabilité de l'installeur de s'assurer que la structure à laquelle ce composant est attaché peut supporter cinq fois le poids total de l'équipement. Si nécessaire, renforcez la structure avant d'installer cet élément.

AVERTISSEMENT:Le dépassement de capacité de poids peut causeer de graves blessures corporelles ou endommager le matériel ! Il est de la responsabilité de l'installateur de s assurer que le poids total de tous les composants fixés au SSBU/SSMU ne dépasse pas 11,34 kg (25 lbs).

AVERTISSEMENT : N'utiliser ce système de montage que pour l'usage prévu conformément à ces directives. Ne pas utiliser d'accessoires non recommendés par le fabricant.

AVERTISSEMENT: Ne jamais faire fonctionner ce système de montage s'il est endommagé. Dans ce cas, renvoyer le système à un service technique pour examen et réparation.

AVERTISSEMENT: Ne pas utiliser ce produit à l'extérieur.

--RANGER CES CONSIGNES EN LIEU SÜR--

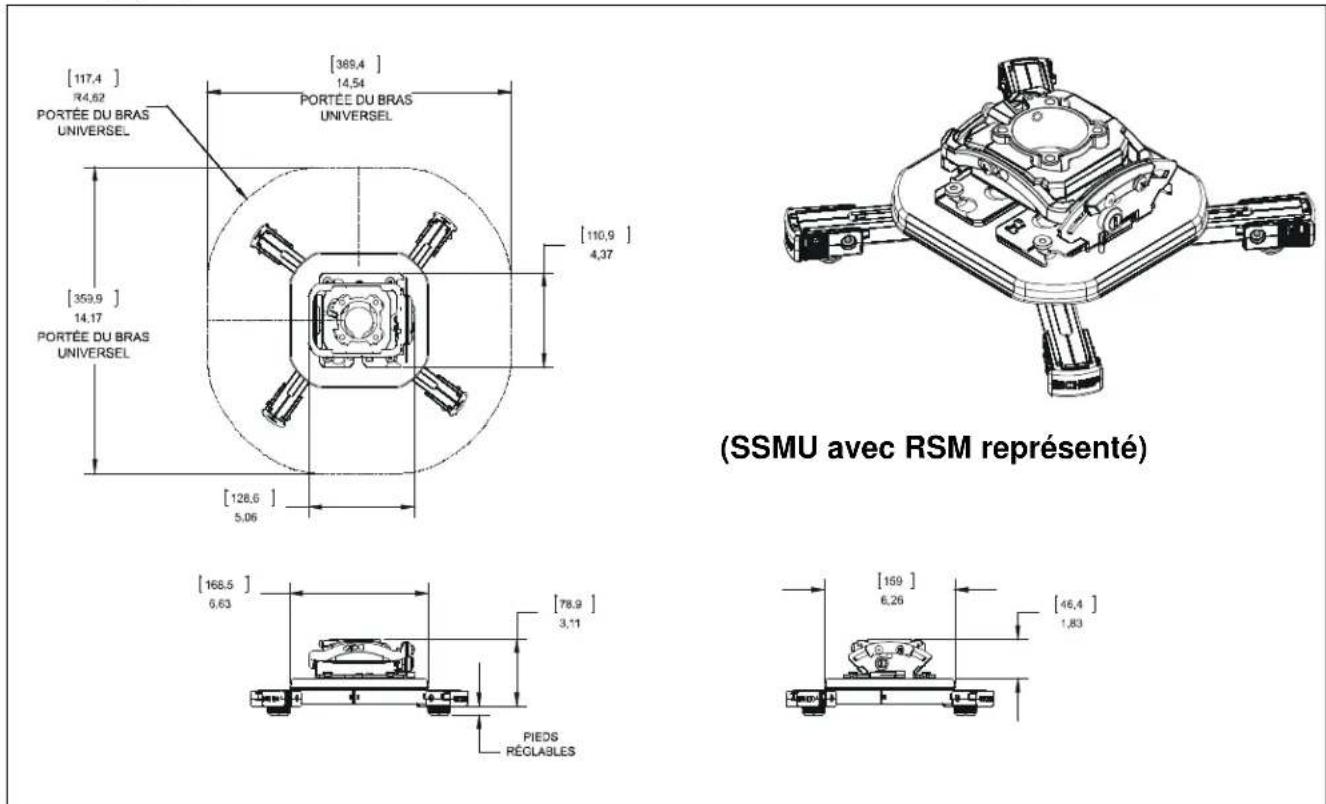

DIMENSIONS

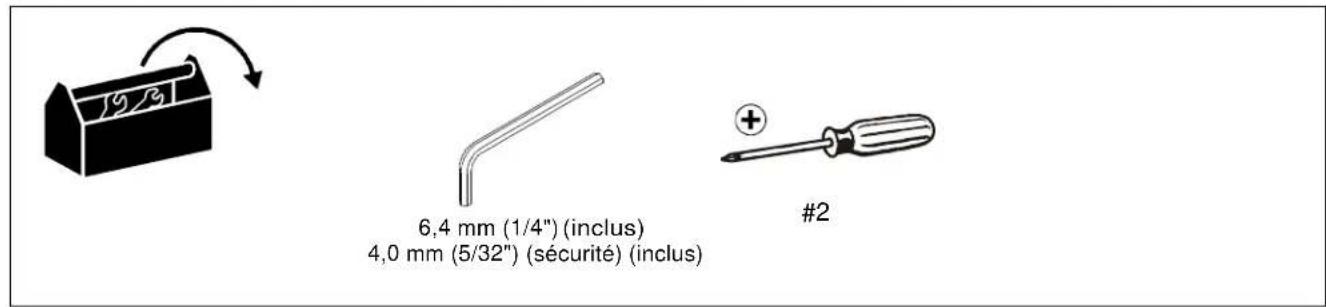

OUTILS NÉCESSAIRES À L'INSTALLATION

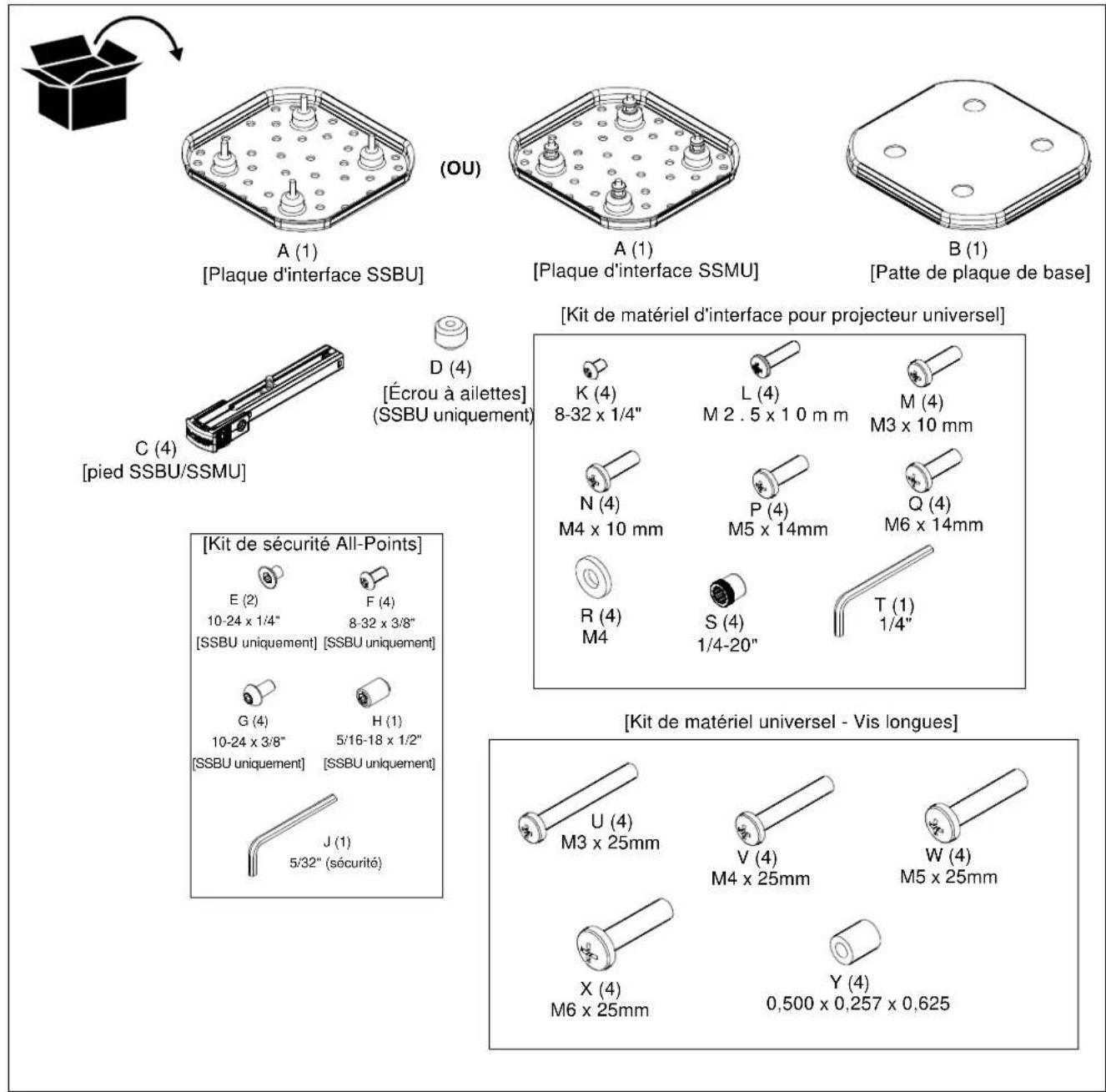

PIÉCES

MONTAGE ET INSTALLATION

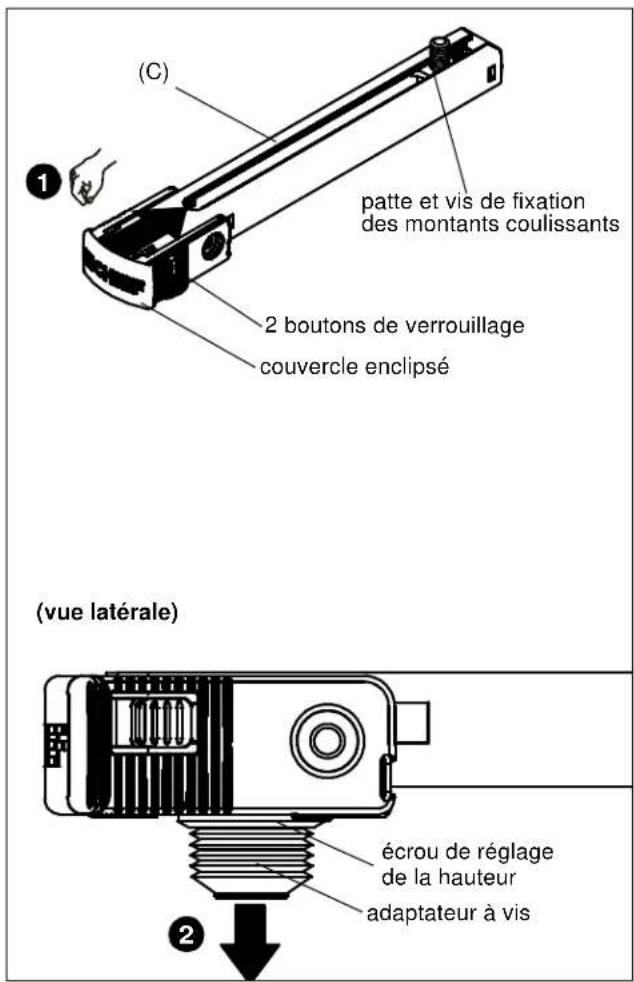

Retrait des adaptateurs à vis des pieds SSBU/SSMU

1. Appuyez fermement sur les boutons de verrouillage situés sur le pied SSBU/SSMU (C) en poussant simultanément le couvercle enclipsé vers la patte et la vis de fixation des montants coulissants fournis. (Voir la Figure 1)
2. L'adaptateur à vis et l'écrou de réglage de la hauteur fournis seront relachés. Mettre de côte pour une utilisation ultérieure. (Voir la Figure 1)
3. Repetez les étapes 1-2 pour chaque pied à utiliser lors de l'installation.

Figure 1

Fixation du projecteur au SSBU/SSMU

AVERTISSEMENT: Le dépassement de capacité de poids peut causeer de graves blessures corporelles ou endommager le matériel! Il est de la responsabilité de l'installateur de s assurer que le poids total de tous les composants fixés aux pattes d'interface SSBU/SSMU ne dépasse pas 11,34 kg (25 lbs).

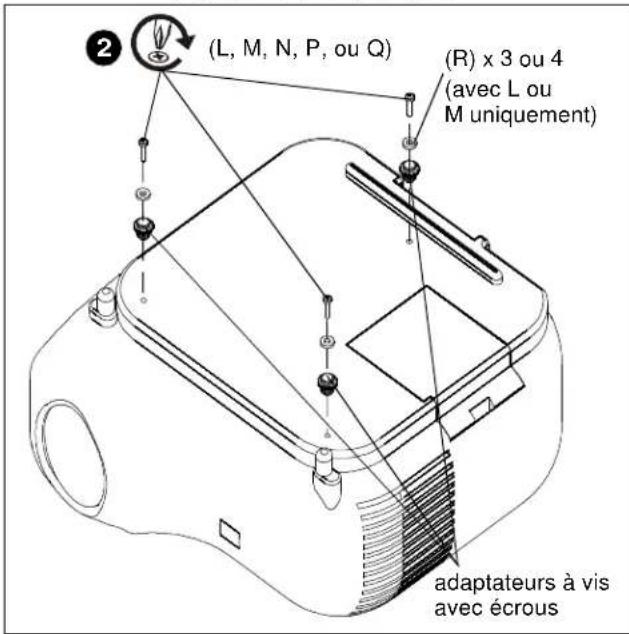

1. Détérince la taille de vis correcte à insérer dans le projecteur. Testez les vis Phillips (L, M, N, P ou Q) fournies jusqu'à ce que l'une d'entre elles seront dans les trous du projecteur.

2. Insérez les vis dans les rondelles plates M4 (R), les adaptateurs à vis avec les écrous de réglage de la hauteur et dans les trous du projecteur. (Voir la Figure 2)

REMARQUE: Utilisez uniquement des rondelles (R) si vous utilisez des vis L ou M pour fixer les adaptateurs a vis au projeteur.

Figure 2

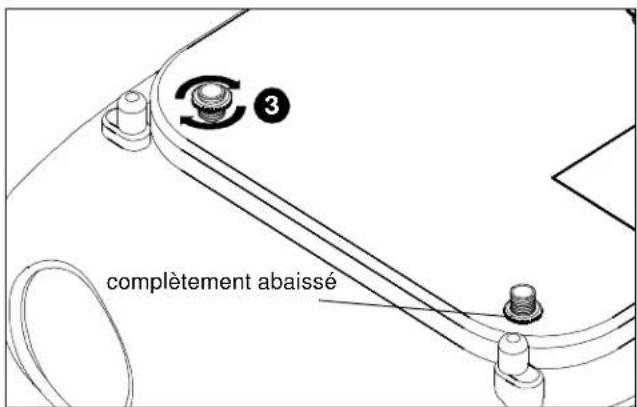

1. Ajustez les écrous de réglage de la hauteur au niveau souhaité. (Voir la Figure 3)

REMARQUE: Les écrous de réglage de la hauteur doivent être ajustés le plus bas possible en faisant en sorte que les pieds passent toujours sous toute surface surélevée sur le projecteur. Tous les écrous doivent être ajustés au même niveau pour assurer un montage uniforme.

IMPORTANT ! : Le Kit de matériel universal - Vis longues (voir dessin Pièces) en option peut être utilisé en cas d'interférence avec l'une des pièces du projecteur. Une plus grande hauteur est requise pour dégager les surfaces élevées du projecteur.

Figure 3

1. Placez les pieds du SSBU/SSMU (C) sur les adaptateurs a vis et les écrous de réglage de la hauteur. (Voir la Figure 4)

REMARQUE: Assurez-vous que les clips de bras de verrouillage sont en position verrouillée.

Figure 4

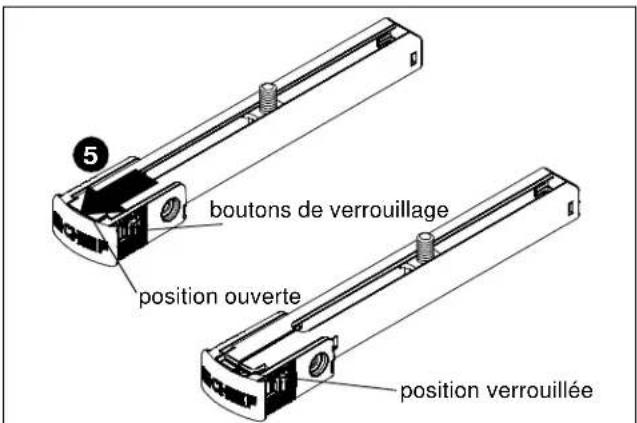

1. Appuyez fermement sur les boutons de verrouillage situés sur le pied du SSBU/SSMU (C) en repoussant simultanément le couvertre envelopse de la patte de fixation des montants coulissants fournis, jusqu'à ce que le couvertre envelopse soit en position verrouillée. (Voir la Figure 5)
2. Repetez l'etape 5 pour les autres pieds.

AVERTISSEMENT : Assurez-vous que les pieds sont verrouillés sur les écrous de réglage de la hauteur avec les clips de verrouillage. Si les pieds ne sont pas verrouillés correctement sur les adaptateurs, le projecteur pourrait tomber du support du SSBU/SSMU et causer DES BLESSURES GRAVES ou LA MORT !

Figure 5

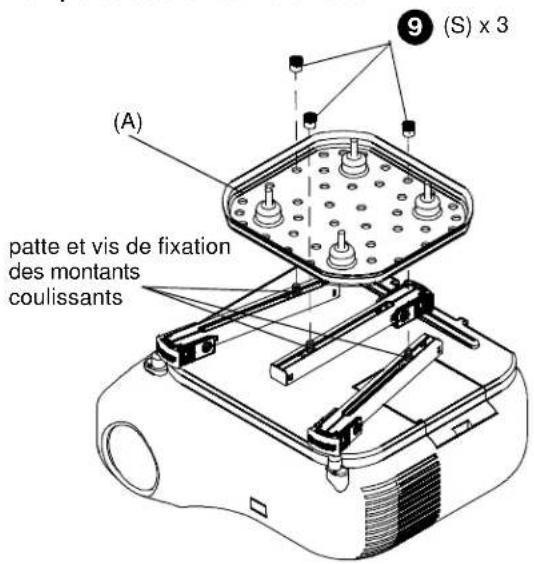

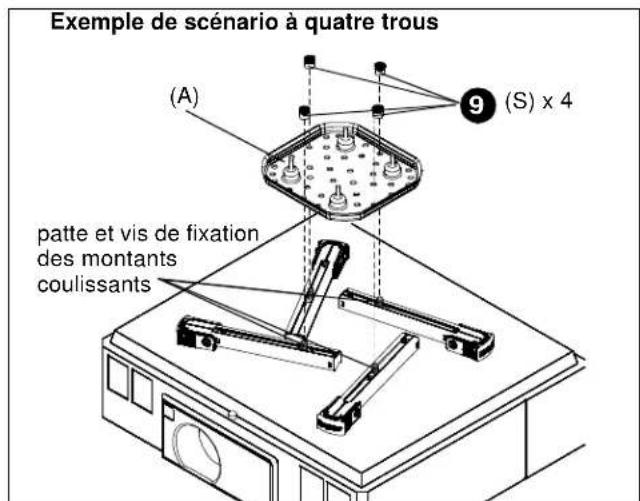

1. Manoeuvrez les pieds pour que les pattes et les vis de fixation des montants coulissants se trouvent vers le milieu du projeteur. (Voir la Figure 6) et (Voir la Figure 7)

2. Positionnez les pattes et les vis de fixation des montants coulissants de manière à permettre un montage uniforme de la plaque principale SSBU ou SSMU (A) aux pieds. (Voir la Figure 6) et (Voir la Figure 7)

3. Fixez la plaque principale du SSBU/SSMU aux pieds du SSBU/SSMU en installing les écrous Allen de 1/4-20" (S) aux vis situées sur les pieds du SSBU/SSMU. (Voir la Figure 6) et (Voir la Figure 7)

REMARQUE: Les exemples suivants vous indiquent deux scénarios possibles parmi d'autres en se basant sur les exemples caractéristiques des configurations de trous de fixation. Les points de raccordement spécifique peuvent varier en fonction de la configuration des trous. Plusieurs scénarios peuvent etre utiliser pour chaque configuration de trous spécifique, tant que le poids du projecteur est centré et équilibré après le montage.

Exemple de scenario à trois trous
Figure 6

Figure 7

Fixation du SSBU/SSMU au RSA ou RSM homologué UL

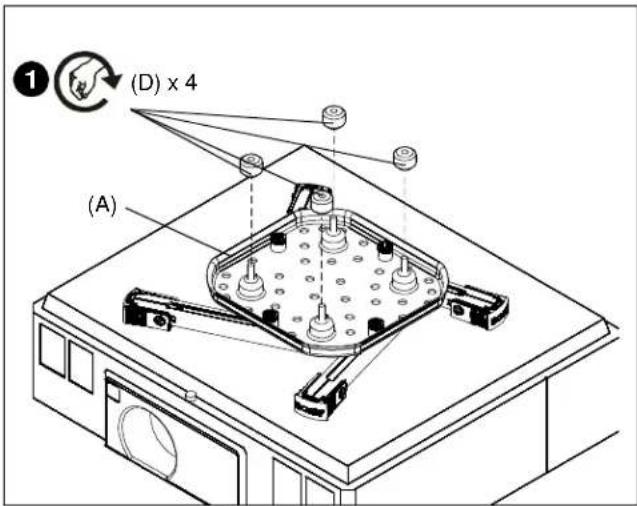

1. Sur le SSBU, installez en partie quatre écrous à ailettes (D) aux vis de la plaque principale du SSBU. (Voir la Figure 8)

Figure 8

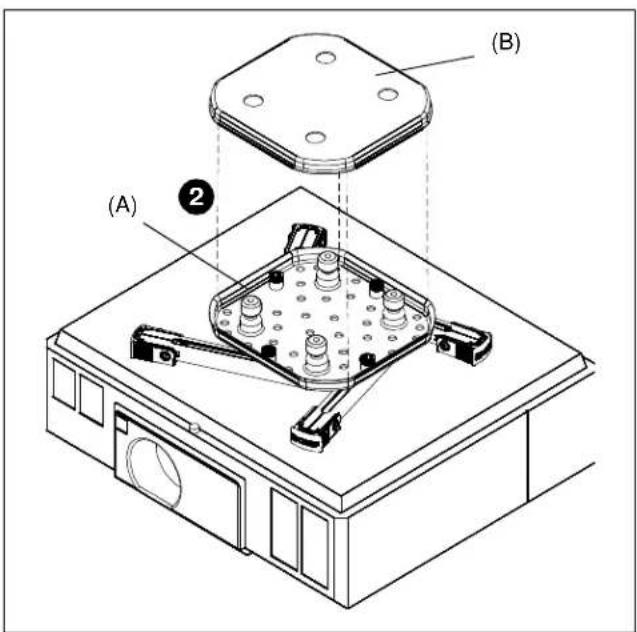

1. Placez la plaque de base du SSBU/SSMU (B) sur la plaque d'interface du SSBU/SSMU (A). (Voir la Figure 9)

Figure 9

1. Fixez le SSBU/SSMU au RSA/RSM. Rérérez-vous au manuel d'installation du RSA/RSM pour plus de détails.

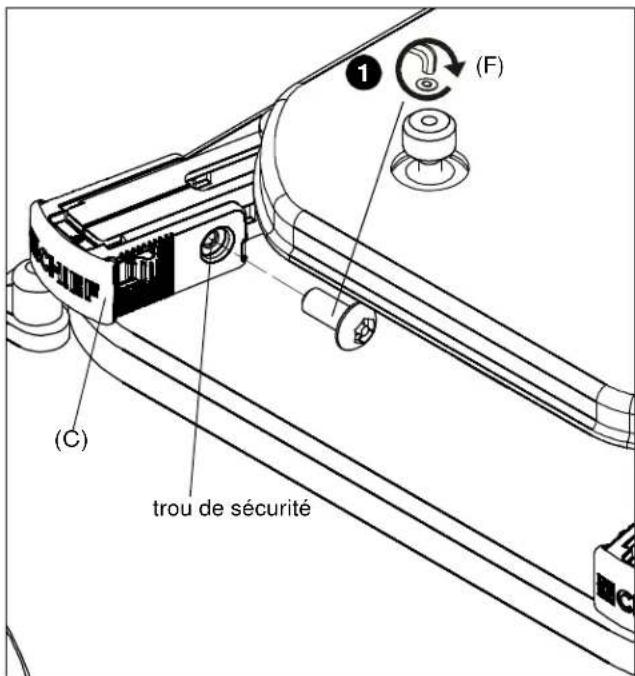

Installation des vis de sécurité (en option)

1. Installez les vis de sécurité à tête bouton #8-32 x 3/8" (F) dans les trous de sécurité des pieds du SSBU/SSMU. (Voir la Figure 10)

REMARQUE: Plus de deux vis de sécurité peuvent être installées sur chaque pied. Il est recommendé que les vis soient installées dans les trous difficilement accessibles pour un maximum de sécurité.

REMARQUE: Des attaches de cable (non incluses) peuvent etre utilisées à la place des vis de sécurité. Faites passer les attaches de cable par les deux trous situés sur le pied et fixez-les.

Figure 10
