Produkttyp	Projektorzubehör
Marke	Chief
Modell	KITEF009012
Maximale Tragfähigkeit	22,68 kg (50 lbs)
Kompatibilität	Projektoren mit Montagelöchern M3, M4, M5, M6
Montageart	Decke oder Wand mittels RPA/RPM-Halterung (nicht im Lieferumfang)
Hauptmaterial	Lackierter Stahl
Plattenabmessungen (SLBU/SLMU)	190,2 mm x 143,7 mm (ca.)
Bolzenkreis	95,2 mm Durchmesser
Anzahl verstellbarer Füße	3 oder 4 je nach Konfiguration
Höhenverstellung der Füße	Mittels Einstellmuttern (bis ca. 25 mm)
Mitgelieferte Werkzeuge	Inbusschlüssel 6,4 mm (1/4") und 4,0 mm (5/32")
Enthaltene Teile	Platte SLBU oder SLMU, Füße (SLBU), Flügelmuttern, Sicherheitsschrauben, Unterlegscheiben, langer Schraubensatz
Sicherheit	Sicherheitsschrauben und Kabelbinder (optional)
Verwendungszweck	Nur für Innenräume
Garantie	Siehe Herstellerbedingungen
Sicherheitsnormen	Richtlinien beachten: maximale Last, feste Befestigung, nicht im Freien
Wartung	Mit einem weichen, trockenen Tuch reinigen; Befestigungen regelmäßig prüfen
Reparierbarkeit	Ersatzteile beim Hersteller erhältlich

Häufig gestellte Fragen - KITEF009012 Chief

Was ist das maximal unterstützte Gewicht dieser Projektorhalterung?

Das maximal unterstützte Gewicht beträgt 22,68 kg (50 lbs) für alle an den Schnittstellenfüßen befestigten Komponenten.

Welche Werkzeuge werden für die Installation benötigt?

Die mitgelieferten Werkzeuge sind ein Inbusschlüssel 6,4 mm (1/4") und ein Inbusschlüssel 4,0 mm (5/32").

Wie befestige ich den Projektor an der Halterung?

Setzen Sie die passenden Schrauben in die Löcher des Projektors ein, legen Sie die Einstellmuttern auf und rasten Sie dann die Füße der Halterung ein. Stellen Sie sicher, dass die Verriegelungsklemmen geschlossen sind.

Kann ich diese Halterung im Freien verwenden?

Nein, dieses Produkt ist nur für die Verwendung in Innenräumen ausgelegt. Die Verwendung im Freien ist gemäß den Sicherheitshinweisen nicht gestattet.

Wie stelle ich die Höhe des Projektors ein?

Die Höhenverstellmuttern an den Schraubadaptern ermöglichen die Höheneinstellung. Alle Muttern müssen auf gleicher Höhe sein, um eine gleichmäßige Montage zu gewährleisten.

Werden Sicherheitsschrauben mitgeliefert?

Ja, es werden optionale Sicherheitsschrauben #8-32 x 3/8" zur zusätzlichen Befestigung mitgeliefert. Kabelbinder können ebenfalls verwendet werden.

Ist diese Halterung mit allen Projektoren kompatibel?

Es ist kompatibel mit Projektoren, die Montagelöcher für Schrauben M3, M4, M5 oder M6 haben. Verwenden Sie bei Bedarf den langen Schraubensatz.

Wie reinige und warte ich die Halterung?

Reinigen Sie mit einem weichen, trockenen Tuch. Überprüfen Sie regelmäßig den festen Sitz der Schrauben und den Zustand der Befestigungen, um die Sicherheit zu gewährleisten.

Kann ich Ersatzteile erhalten?

Ja, Ersatzteile sind beim Hersteller Chief (Milestone AV Technologies) erhältlich. Kontaktieren Sie den Kundendienst.

Was tun, wenn die Halterung beschädigt ist?

Verwenden Sie niemals ein beschädigtes Montagesystem. Senden Sie es zur Überprüfung und Reparatur an einen technischen Dienst.

BEDIENUNGSANLEITUNG KITEF009012 Chief

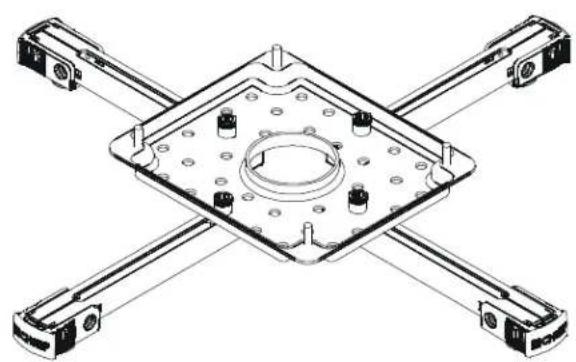

INSTALLATION INSTRUCTIONS INSTRUCTIONS D'INSTALLATION MONTAGEANLEITUNG

Milestone AV Technologies sowie seine konzerneigenen Unternehmen und Tochtergesellschaften (zusammen "Milestone") haben versucht, dieses Handbuch so genau und vollständig als möglich zu gestalten. Milestone erhebt jedoch weder Anspruch auf Vollständigkeit der Einzelheiten, Bedingungen und Änderungen der hierin enthaltenen Informationen, noch übernimmt das Unternehmen irgendeine Haftung für eventuelle Schadensfälle in Verbindung mit der Installation oder Verwendung dieses Produkts. Die in diesem Dokument enthaltenen Informationen können ohne vorherige Ankündigung oder sonstige Verpflichtungen jederzeit geändert werden. Milestone schließt jegliche ausdrückliche oder stillschweigende Zusicherung und Gewährleistung bezüglich der hierin enthaltenen Informationen aus. Milestone übernimmt keinerlei Verantwortung für die Genauigkeit, Vollständigkeit oder Angemessenheit der in diesem Dokument enthaltenen Informationen.

Chief® ist eine eingetragene Marke von Milestone AV Technologies. Alle Rechte vorbehalten.

WICHTIGE SICHERHEITSHINWEISE

WARNUNG: WARNUNG weist darauf hin, dass bei Nichtbefolgung der Anweisungen Verletzungs- oder Lebensgefahr besteht.

VORSICHT: VORSICHT weist darauf hin, dass bei Nichtbefolgung der Anweisungen die Möglichkeit von Geräteschäden besteht.

WARNUNG: Die Nichtbefolgung dieser Anweisungen kann zu schweren Verletzungen und Geräteschäden sowie zum Erlöschen der Garantie führen. Der Monteur hat dafür zu sorgen, dass alle Bauelemente nach den beiliegenden Anweisungen montiert und installiert werden.

WARNUNG: Wenn dieses Bauelement nicht an einer Konstruktion mit der erforderlichen Tragfähigkeit montiert wird, kann dies zu schweren Verletzungen oder Geräteschäden führen! Der Monteur hat dafür zu sorgen, dass die Konstruktion, an der das Bauelement angebracht wird, über die erforderliche Tragfähigkeit verfügt. Die Konstruktion muss das fünffache Gesamtgewicht des Geräts tragen können. Verstärken Sie vor der Montage des Bauelements ggf. die Konstruktion.

WARNUNG: Das Überschreiten der maximalen Tragkraft kann zu schweren Verletzungen oder Geräteschäden führen! Der Monteur ist dafür verantwortlich, sicherzustellen, dass das Gesamtgewicht aller Komponenten, die mit der SLBU/SLMU-Anschlussplatte verbunden sind, 22,68 kg (50 lbs) nicht überschreitet.

WARNUNG: Verwenden Sie das Halterungssystem nur für den vorgesehenen, in der Anleitung beschriebenen Zweck. Verwenden Sie keine Zubehörteile, die nicht vom Hersteller empfohlen wurden.

WARNUNG: Verwenden Sie das Halterungssystem nie in beschädigtem Zustand. Bringen Sie das Halterungssystem in diesem Fall für die Fehlersuche und Reparatur zu einem Service-Center.

WARNUNG: Verwenden Sie das Produkt nie im Freien.

--BEWAHREN SIE DIESE ANWEISUNGEN AUF--

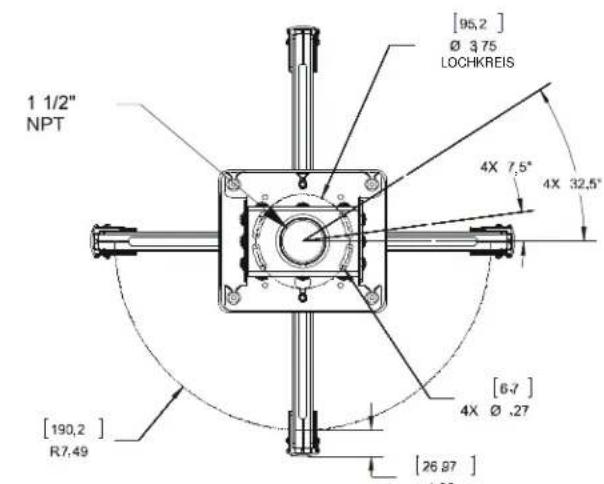

ABMESSUNGEN

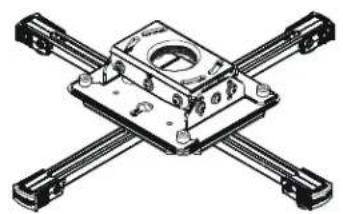

(SLBU mit RMA dargestellt)

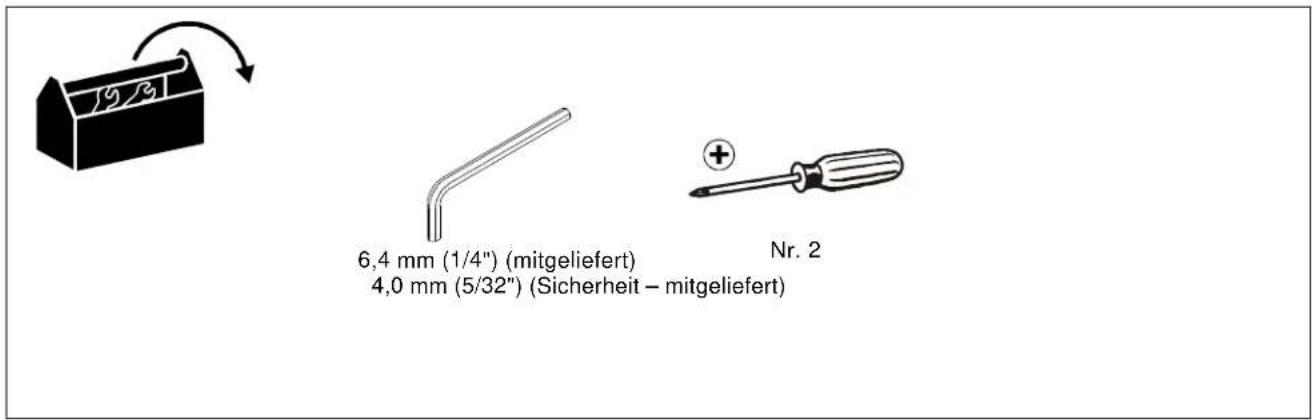

FÜR DIE MONTAGE ERFORDERLICHES WERKZEUG

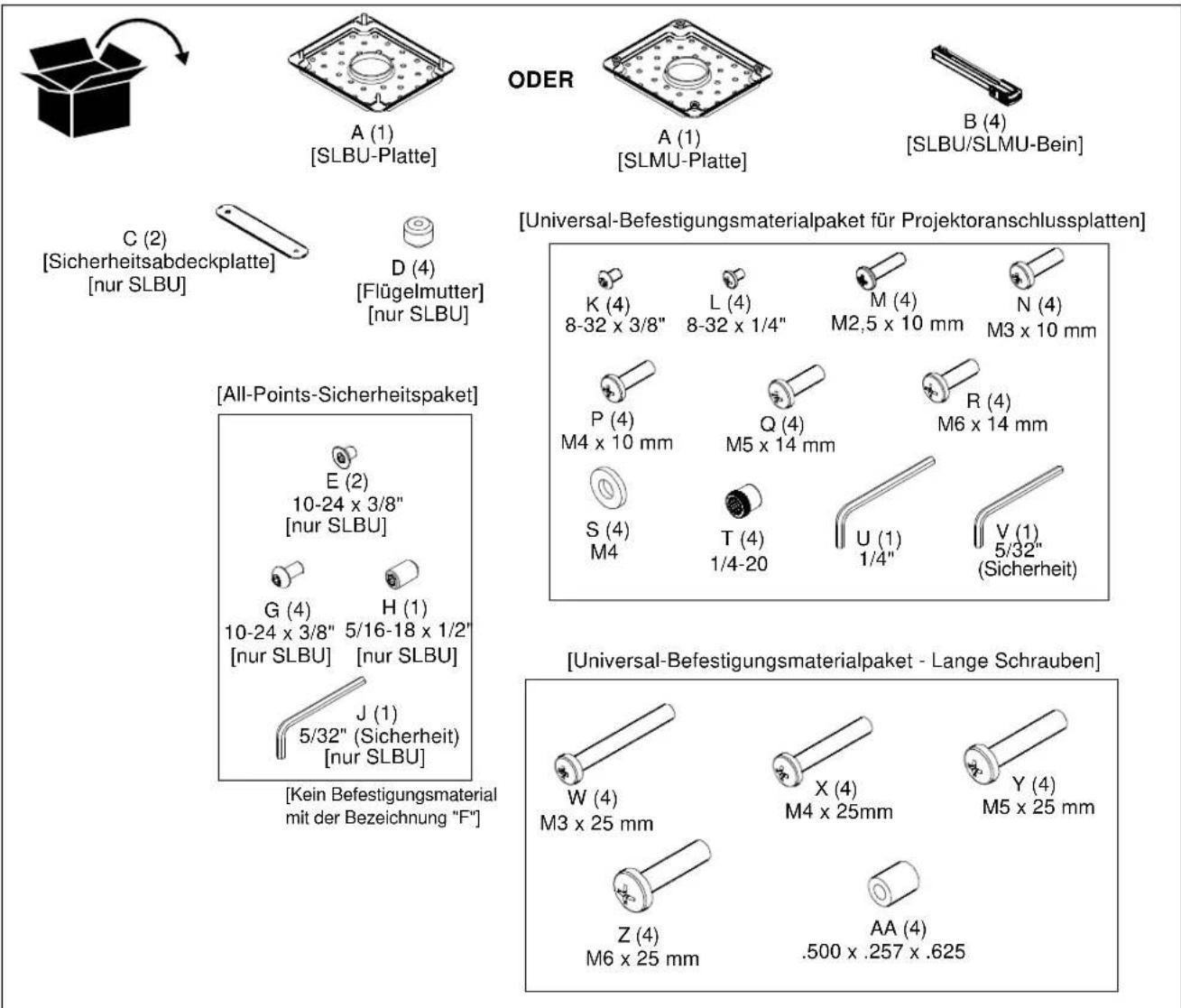

TEILE

MONTAGE UND INSTALLATION

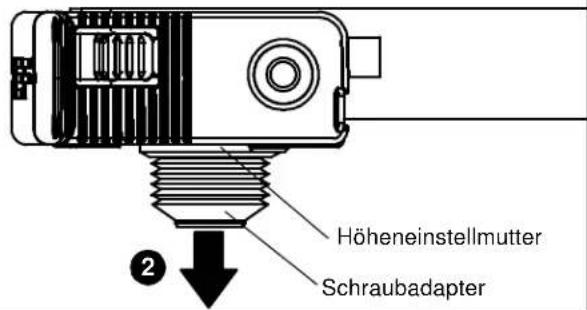

Entfernen der Schraubadapter von den SLBU/SLMU-Beinen

1. Drücken Sie fest auf die Feststellknöpfe am SLBU/SLMU-Bein (B) und schieben Sie gleichzeitig die Clip-Abdeckung in Richtung der eingeschlossenen Schiebebalkenhalterplatte mit der Schraube. (See Figure 1)
2. Der Schraubadapter und die daran befestigte Höheneinstellmutter werden freigegeben. Legen Sie die Teile für einen späteren Gebrauch beiseite. (See Figure 1)
3. Wiederholen Sie die Schritte 1-2 für jedes zu montierende Bein.

(Seitenansicht)

Abb. 1

Anbringen des Projektors an der SLBU/SLMU

WARNUNG: Das Überschreiten der maximalen Tragkraft kann zu schweren Verletzungen oder Geräteschäden führen! Der Monteur ist dafür verantwortlich, sicherzustellen, dass das Gesamtgewicht aller Komponenten, die mit der SLBU/SLMU-Anschlussplatte verbunden sind, 22,68 kg (50 lbs) nicht überschreitet.

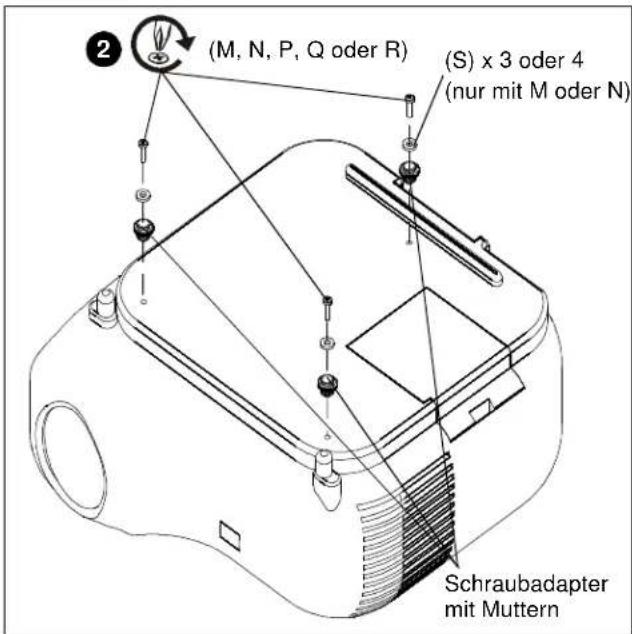

1. Bestimmen Sie die für Ihren Projektor passende Schraubengröße. Probieren Sie die mitgelieferten Kreuzschlitzschrauben (M, N, P, Q und R) aus, bis eine davon in die Löcher Ihres Projektors passt.

2. Führen Sie die Schrauben durch die M4-Unterlegscheiben (S) und die Schraubadapter mit den Höheneinstellmuttern in die Projektorlöcher ein. (See Figure 2)

HINWEIS: Verwenden Sie die Unterlegscheiben (S) nur, wenn Sie M- oder N-Schrauben zur Befestigung der Schraubadapter am Projektor benutzen.

Abb. 2

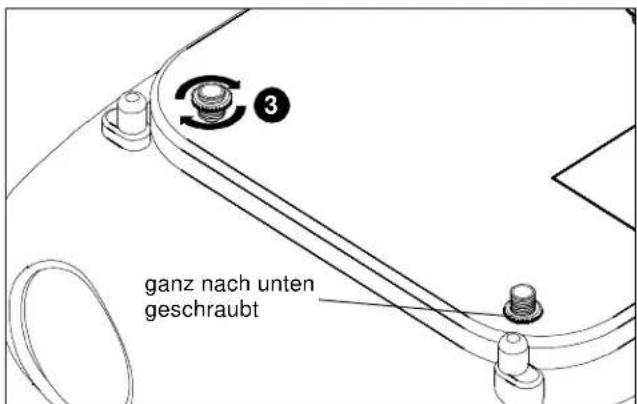

1. Schrauben Sie die Höheneinstellmuttern auf die gewünschte Höhe. (See Figure 3)

HINWEIS: Sie sollten die Höheneinstellmuttern so niedrig wie möglich platzieren, aber darauf achten, dass die Beine eventuelle Erhebungen am Projektor nicht streifen. Für eine ebene Ausrichtung der Halterung müssen alle Muttern auf die gleiche Höhe gebracht werden.

WICHTIG! Wird ein Teil des Projektors gestreift und ist eine größere Höhe erforderlich, damit Erhebungen am Projektor frei bleiben, können Sie das optionale Universal-Befestigungsmaterialpaket – Lange Schrauben (siehe Abb. Teile) heranziehen.

Abb. 3

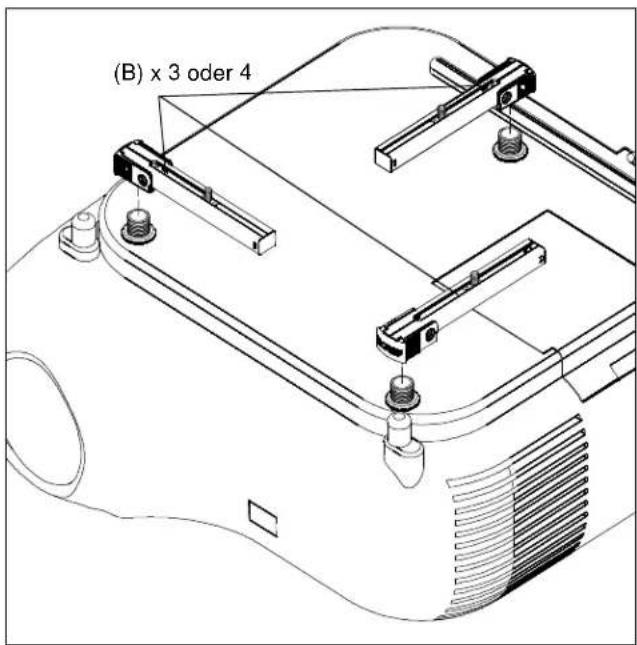

1. Platzieren Sie die SLBU/SLMU-Beine (B) über den Schraubadaptern mit den Höheneinstellmuttern. (See Figure 4)

HINWEIS: Achten Sie darauf, dass die Armverschlussclips entsperrt sind.

Abb. 4

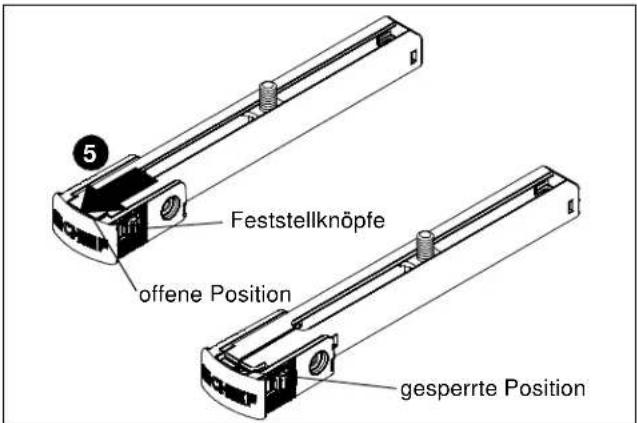

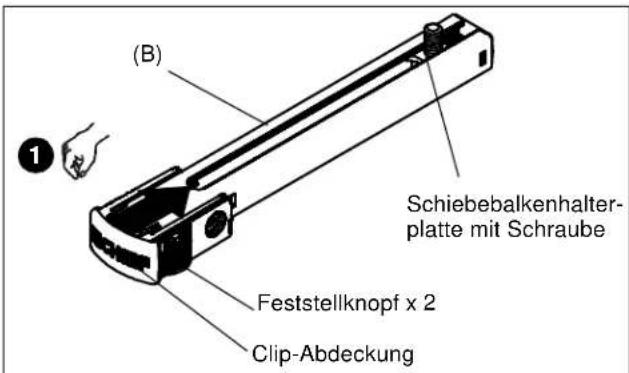

1. Drücken Sie fest auf die Feststellknöpfe am SLBU/SLMU-Bein (B) und schieben Sie gleichzeitig die Clip-Abdeckung von der eingeschlossenen Schiebebalkenhalterplatte weg, bis die Clip-Abdeckung versperrt ist. (See Figure 5)

2. Wiederholen Sie Schritt 5 für die restlichen Beine.

WARNUNG: Stellen Sie sicher, dass die Beine auf den Höheneinstellmuttern mit den Verschlussclips sicher fixiert sind. Sind die Beine auf den Adaptern nicht ordnungsgemäß fixiert, kann der Projektor aus der SLBU/SLMU-Halterung fallen und SCHWERE oder gar TÖDLICHE VERLETZUNGEN verursachen!

Abb. 5

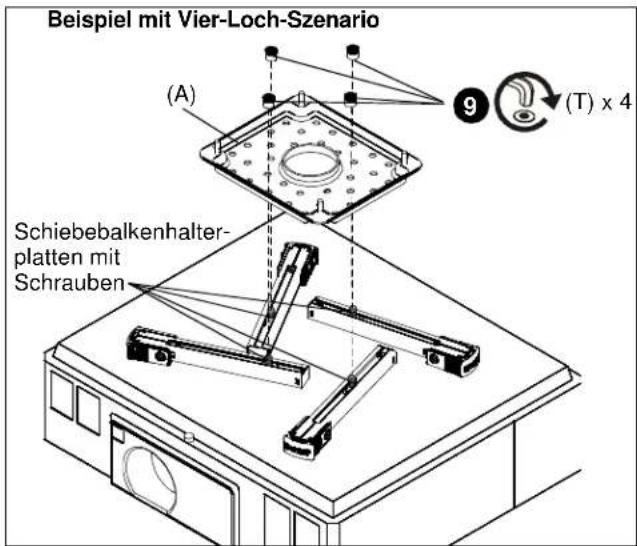

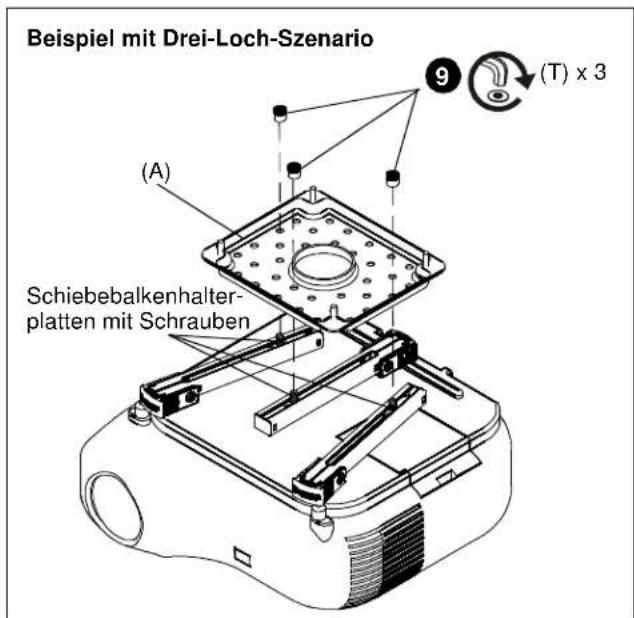

1. Richten Sie die Beine so aus, dass die Schiebebalkenhalterplatten mit den Schrauben zur Mitte des Projektors zeigen. (See Figure 6) und (See Figure 7)

2. Positionieren Sie die Schiebebalkenhalterplatten mit den Schrauben so, dass die SLBU- oder SLMU-Hauptplatte (A) in ebener Lage auf die Beine montiert werden kann. (See Figure 6) und (See Figure 7)

3. Befestigen Sie die Inbusmuttern (T) mit einem 1/4"-Inbusschlüssel (U) an die Schrauben auf den Schiebebalkenhalterungen. (See Figure 6) und (See Figure 7)

HINWEIS: Die folgenden Beispiele stellen zwei von vielen möglichen Szenarien typischer Befestigungsschemata dar. Je nach Lochbild gibt es unterschiedliche Anschlusspunkte. Für jedes spezifische Lochbild kommen mehrere Szenarien in Frage, sofern das Gewicht des Projektors nach der Montage zentriert und ausbalanciert ist.

Abb. 6

Abb. 7

Anbringen der SLBU/SLMU an einer RPA oder RPM

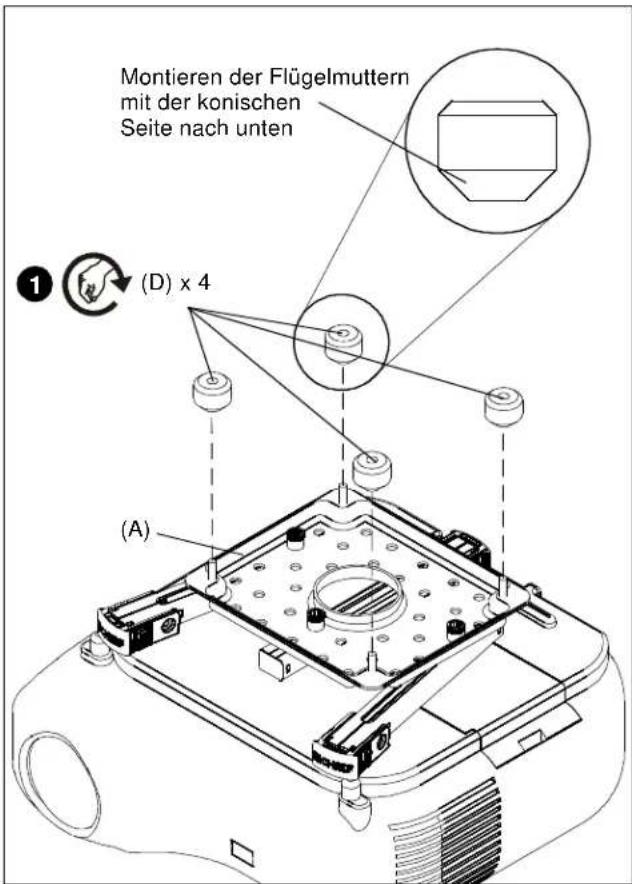

1. Bei einer SLBU montieren Sie vier Flügelmuttern (D) ein Stück weit auf die Schrauben der SLBU-Hauptplatte. Montieren Sie die Flügelmuttern mit der konischen Seite nach unten. (See Figure 8)

HINWEIS: Falls Sie optionale Sicherheitsanschlussplatten (C) verwenden, um die SLBU-Anschlussplatte an die RPA- oder die nicht-verriegelnde RPM-Halterung anzuschließen, lesen Sie den Abschnitt "Montage der Sicherheitsanschlussplatten", bevor Sie die Flügelmuttern anbringen.

Abb. 8

1. Bringen Sie die SLBU/SLMU an der RPA/RPM an. Informationen dazu finden Sie im RPA/RPM-Montagehandbuch.

Anbringen von Sicherheitsschrauben (optional)

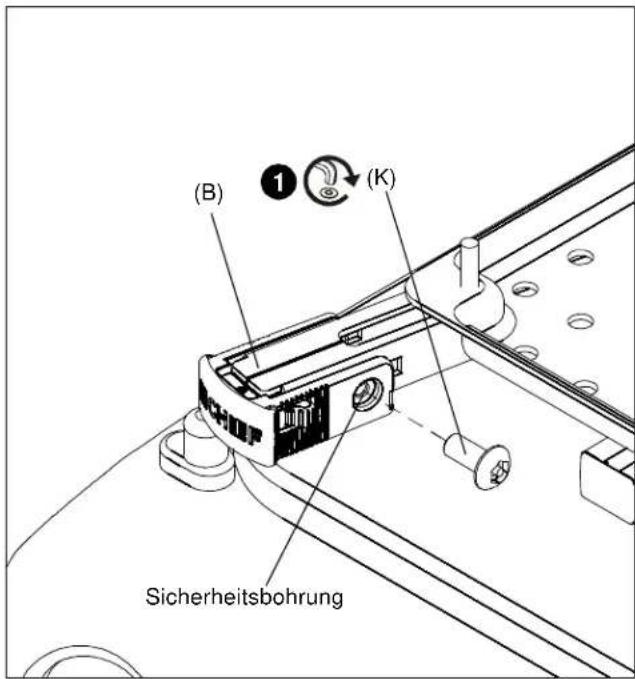

1. Montieren Sie Nr. 8-32 x 3/8"-Halbrundkopf-Sicherheitsschrauben (K) in die Sicherheitsbohrungen der SLBU/SLMU-Beine. (See Figure 9)

HINWEIS: Pro Bein können bis zu zwei Sicherheitsschrauben angebracht werden. Für ein Höchstmaß an Sicherheit empfiehlt es sich, die Schrauben in schwer zugängliche Löcher zu montieren.

HINWEIS: Statt der Sicherheitsschrauben können auch (nicht mitgelieferte) Kabelbinder verwendet werden. Führen Sie den Kabelbinder durch beide Löcher am Bein und befestigen Sie ihn.

Abb. 9

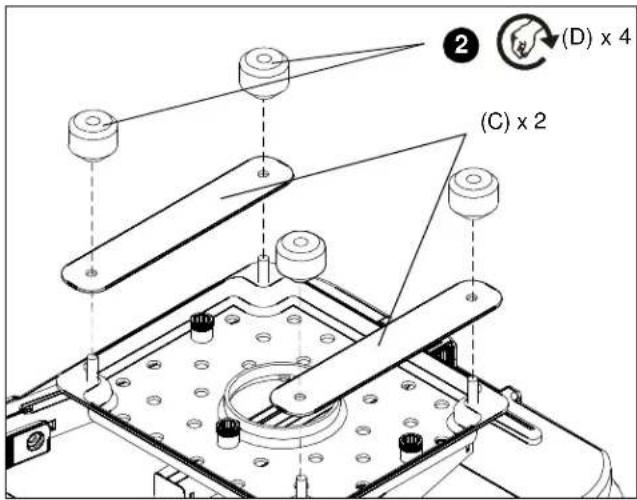

Montage der Sicherheitsanschlussplatten (optional)

HINWEIS: Sicherheitsanschlussplatten (C) können nur verwendet werden, wenn eine SLBU-Anschlussplatte an eine RPA- oder nicht-verriegelnde RPM-Halterung angeschlossen wird.

1. Montieren Sie die Sicherheitsanschlussplatten (C) über den Schrauben an der SLBU-Hauptplatte. (See Figure 10)
2. Montieren Sie die Flügelmuttern (D) ein Stück weit auf die Schrauben der SLBU-Hauptplatte. (See Figure 10)
