KITEF009012 - Accessoire de projecteur Chief - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Accessoire de projecteur
Marque	Chief
Modèle	KITEF009012
Capacité de poids maximale	22,68 kg (50 lbs)
Compatibilité	Projecteurs avec trous de montage M3, M4, M5, M6
Type de montage	Plafond ou mur via support RPA/RPM (non inclus)
Matériau principal	Acier peint
Dimensions de la plaque (SLBU/SLMU)	190,2 mm x 143,7 mm (environ)
Cercle de boulonnage	95,2 mm de diamètre
Nombre de pieds réglables	3 ou 4 selon configuration
Réglage en hauteur des pieds	Via écrous de réglage (jusqu'à 25 mm environ)
Outils fournis	Clé hexagonale 6,4 mm (1/4") et 4,0 mm (5/32")
Pièces incluses	Plaque SLBU ou SLMU, pieds (SLBU), écrous à ailettes, vis de sécurité, rondelles, kit de vis longues
Sécurité	Vis de sécurité et attaches de câble (en option)
Utilisation prévue	Intérieur uniquement
Garantie	Voir conditions du fabricant
Normes de sécurité	Respecter les directives : charge maximale, fixation solide, pas d'extérieur
Entretien	Nettoyer avec un chiffon doux et sec ; vérifier régulièrement les fixations
Réparabilité	Pièces détachées disponibles auprès du fabricant

FOIRE AUX QUESTIONS - KITEF009012 Chief

Quel est le poids maximum supporté par ce support de projecteur ?

Le poids maximum supporté est de 22,68 kg (50 lbs) pour l'ensemble des composants fixés aux pattes d'interface.

Quels outils sont nécessaires pour l'installation ?

Les outils inclus sont une clé hexagonale de 6,4 mm (1/4") et une clé hexagonale de 4,0 mm (5/32") de sécurité.

Comment fixer le projecteur sur le support ?

Insérez les vis adaptées dans les trous du projecteur, placez les écrous de réglage, puis encliquetez les pieds du support. Assurez-vous que les clips de verrouillage sont en position fermée.

Puis-je utiliser ce support à l'extérieur ?

Non, ce produit est conçu pour une utilisation en intérieur uniquement. L'utilisation en extérieur est interdite par les consignes de sécurité.

Comment ajuster la hauteur du projecteur ?

Les écrous de réglage de hauteur sur les adaptateurs à vis permettent d'ajuster la hauteur. Tous les écrous doivent être au même niveau pour un montage uniforme.

Des vis de sécurité sont-elles fournies ?

Oui, des vis de sécurité #8-32 x 3/8" sont incluses en option pour une fixation supplémentaire. Des attaches de câble peuvent également être utilisées.

Ce support est-il compatible avec tous les projecteurs ?

Il est compatible avec les projecteurs ayant des trous de montage pour vis M3, M4, M5 ou M6. Utilisez le kit de vis longues si nécessaire.

Comment nettoyer et entretenir le support ?

Nettoyez avec un chiffon doux et sec. Vérifiez régulièrement le serrage des vis et l'état des fixations pour garantir la sécurité.

Puis-je obtenir des pièces de rechange ?

Oui, des pièces détachées sont disponibles auprès du fabricant Chief (Milestone AV Technologies). Contactez le service client.

Que faire si le support est endommagé ?

Ne jamais utiliser un système de montage endommagé. Renvoyez-le à un service technique pour examen et réparation.

MODE D'EMPLOI KITEF009012 Chief

Milestone AV Technologies, ses filiales et entreprises affiliées (« Milestone ») ont fait en sorte que ce manuel soit exact et exhaustif. Cependant, Milestone ne garantit pas que les informations mentionnées au présent document couvrent tous les aspects, conditions ou variations dans le détail; pas plus qu'elle ne fournit de solution pour chaque imprévu lié au type d'installation ou d'utilisation de ce produit. Les informations mentionnées au présent document sont susceptibles d'être modifiées sans aucun préavis ni obligation. Milestone ne consent aucune garantie, expresse ou implicite, au titre des informations contenues dans le présent document. Milestone ne garantit pas que les informations mentionnées au présent document soient exactes, exhaustives et suffisantes.

Chief® est une marque déposée de Milestone AV Technologies. Tous droits réservés.

Directives de sécurité importantes

AVERTISSEMENT : Un AVERTISSEMENT vous indique qu'il existe un risque de blessures graves ou de décès si vous ne suivez pas les instructions.

MISE EN GARDE : Une MISE EN GARDE vous indique qu'il existe un risque de dommages ou de destruction du matériel si vous ne suivez pas les instructions correspondantes.

AVERTISSEMENT : Le fait de ne pas lire, de ne pas bien comprendre et de ne pas suivre toutes les instructions peut entraîner des blessures corporelles graves, endommager l'équipement ou annuler la garantie du fabricant ! Il est de la responsabilité de l'installateur de s'assurer que tous les composants sont correctement montés et installés conformément aux instructions fournies.

AVERTISSEMENT : Une résistance structurelle non appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement ! Il est de la responsabilité de l'installateur de s'assurer que la structure à laquelle ce composant est attaché peut supporter cinq fois le poids total de l'équipement. Si nécessaire, renforcez la structure avant d'installer cet élément.

AVERTISSEMENT : Le dépassement de capacité de poids peut causer de graves blessures corporelles ou endommager le matériel ! Il est de la responsabilité de l'installateur de s'assurer que le poids total de tous les composants fixés aux pattes d'interface SLBU-SLMU ne dépasse pas 22,68 kg (50 lbs). N'utiliser ce système de montage que pour l'usage prévu conformément à ces directives. Ne pas utiliser d'accessoires non recommandés par le fabricant.

AVERTISSEMENT : Ne jamais faire fonctionner ce système de montage s'il est endommagé. Dans ce cas, renvoyer le système à un service technique pour examen et réparation.

AVERTISSEMENT : Ne pas utiliser ce produit à l'extérieur.

--RANGER Ces consignes en LIEU sûr--

DIMENSIONS

OUTILS Nécessaires à l'installation

6,4 mm (1/4") (inclus)

4,0 mm (5/32") (sécurité - inclus)

Pièces

A (1) [Plaque SLBU]

[Patte du couvercle de sécurité] [SLBU uniquement] D (4) [Écrou à ailettes] [SLBU uniquement]

A (1) [Plaque SLMU]

[Kit de matériel d'interface pour projecteur universel]

V (1) 5/32" (sécurité)

[Kit de sécurité All-Points]

[Aucun matériel désigné « F »]

[Kit de matériel universel - Vis longues] W (4) M3 x 25mm

M4 × 25mm

M5 x 25mm

Z (4) M6 x 25mm

AA (4) 0,500 × 0,257 × 0,625

Retrait des adaptateurs à vis des pieds SLBU/SLMU

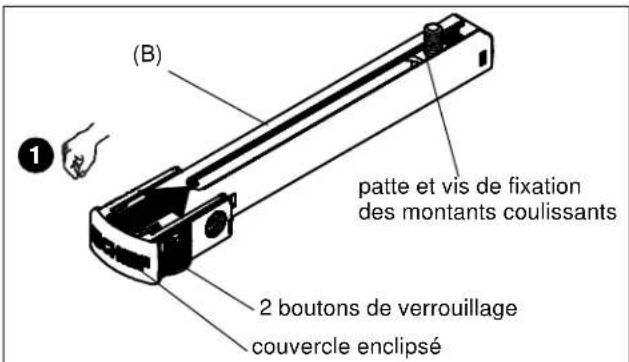

1. Appuyez fermement sur les boutons de verrouillage situés sur le pied SLBU/SLMU (B) en poussant simultanément le couvercle enclipsé vers la patte et la vis de fixation des montants coulissants fournis. (See Figure 1)
2. L'adaptateur à vis et l'écrou de réglage de la hauteur fourni seront relâchés. Mettre de côté pour une utilisation ultérieure. (See Figure 1)
3. Répétez les étapes 1-2 pour chaque pied à utiliser lors de l'installation.

(vue latérale)

Figure 1

Fixation du projecteur au SLBU/SLMU

AVERTISSEMENT : Le dépassement de capacité de poids peut causer de graves blessures corporelles ou endommager le matériel ! Il est de la responsabilité de l'installateur de s'assurer que le poids total de tous les composants fixés aux pattes d'interface SLBU-SLMU ne dépasse pas 22,68 kg (50 lbs).

1. Déterminez la taille de vis correcte à insérer dans le projecteur. Testez les vis Phillips (M, N, P, Q et R) fournies jusqu'à ce que l'une d'entre elles rentre dans les trous du projecteur.

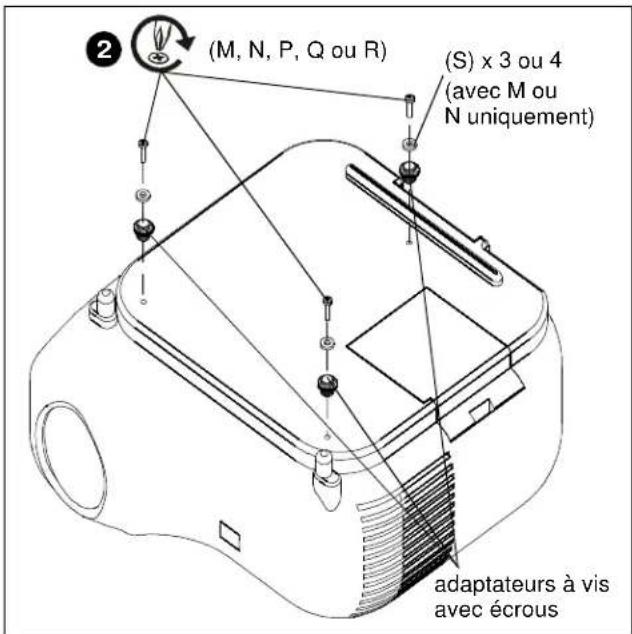

2. Insérez les vis dans les rondelles plates M4 (S), les adaptateurs à vis avec les écrous de réglage de la hauteur dans les trous du projecteur. (See Figure 2)

REMARQUE : Utilisez uniquement des rondelles (S) si vous utilisez des vis M ou N pour fixer les adaptateurs à vis au projecteur.

Figure 2

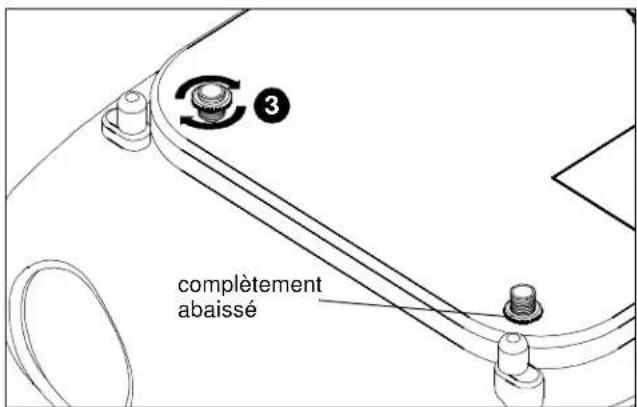

1. Ajustez les écrous de réglage de la hauteur au niveau souhaité. (See Figure 3)

REMARQUE : Les écrous de réglage de la hauteur doivent être ajustés le plus bas possible en faisant en sorte que les pieds passent sous toute surface surélevée du projecteur. Tous les écrous doivent être ajustés au même niveau pour assurer un montage uniforme.

IMPORTANT ! : Le Kit de matériel universel - Vis longues (voir dessin Pièces) en option peut être utilisé en cas d'interférence avec l'une des pièces du projecteur. Une plus grande hauteur est requise pour dégager les surfaces élevées du projecteur.

Figure 3

1. Placez les pieds SLBU/SLMU (B) sur les adaptateurs à vis et les écrous de réglage de la hauteur. (See Figure 4)

REMARQUE : Assurez-vous que les clips de bras de verrouillage sont en position verrouillée.

Figure 4

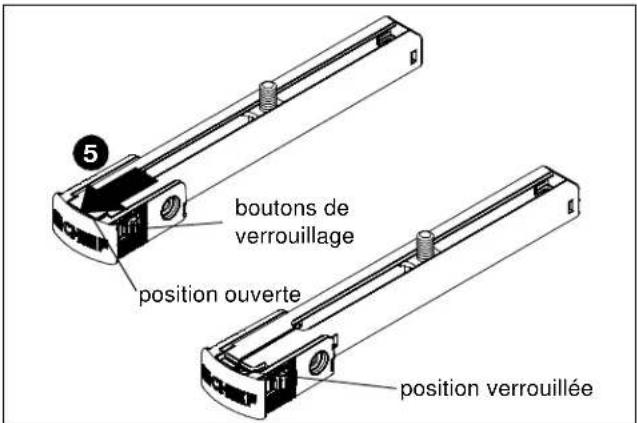

1. Appuyez fermement sur les boutons de verrouillage situés sur le pied du SLBU/SLMU (B) en repoussant simultanément le couvercle enclipsé de la patte de fixation des montants coulissants fournis, jusqu'à ce que le couvercle enclipsé soit en position verrouillée. (See Figure 5)
2. Répétez l'étape 5 pour les autres pieds.

AVERTISSEMENT : Assurez-vous que les pieds sont verrouillés sur les écrous de réglage de la hauteur avec les clips de verrouillage. Si les pieds ne sont pas verrouillés correctement sur les adaptateurs, le projecteur pourrait tomber du support du SLBU/SLMU et causer DES BLESSURES GRAVES ou LA MORT !

Figure 5

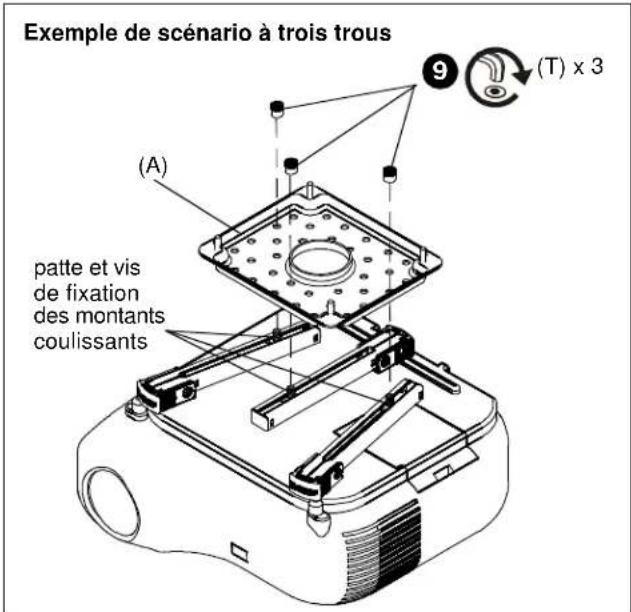

1. Manceuvrez les pieds pour que les pattes et les vis de fixation des montants coulissants se trouvent vers le milieu du projecteur. (See Figure 6) et (See Figure 7)
2. Positionnez les pattes et les vis de fixation des montants coulissants de manière à permettre un montage uniforme de la plaque principale SLBU ou SLMU (A) aux pieds. (See Figure 6) et (See Figure 7)
3. Utilisez une clé hexagonale de 1/4" (U) pour fixer les écrous Allen (T) aux vis sur les montants de fixation coulissants. (See Figure 6) et (See Figure 7)

REMARQUE : Les exemples suivants vous indiquent deux scénarios possibles parmi d'autres en se basant sur les exemples caractéristiques des configurations de trous de fixation. Les points de raccordement spécifiques peuvent varier en fonction de la configuration des trous. Plusieurs scénarios peuvent être utilisés pour chaque configuration de trous spécifique, tant que le poids du projecteur est centré et équilibré après le montage.

Figure 6

Figure 7

Fixation du slbu/slmu au RPA ou RPM

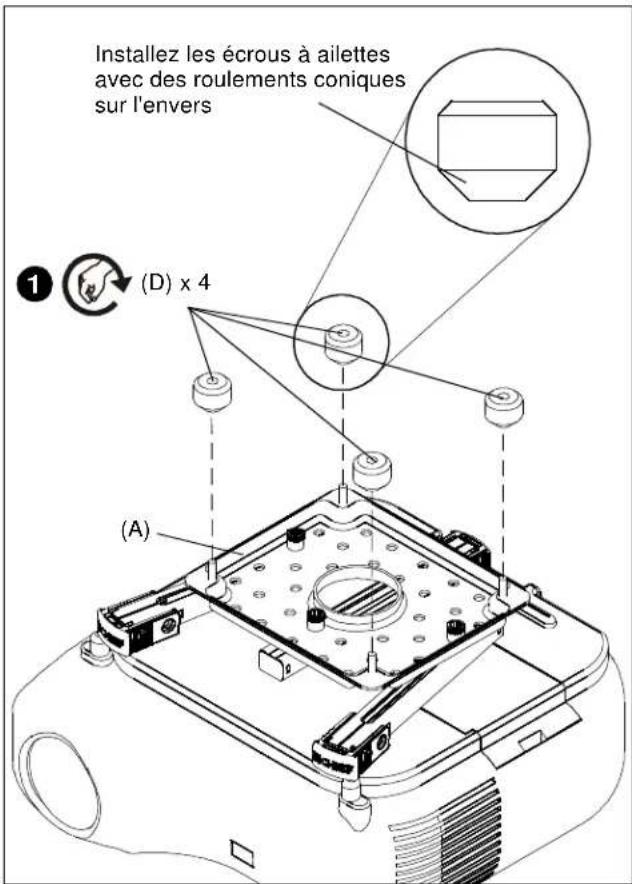

1. Sur le SLBU, installez en partie quatre écrous à ailettes (D) aux vis de la plaque principale du SLBU. Assurez-vous d'installer les écrous à ailettes avec des roulements coniques sur l'envers. (See Figure 8)

REMARQUE : Si vous utilisez des pattes de sécurité en option (C) pour connecter la patte SLBU au montant RPA ou RPM non verrouillé, référez-vous à la section Installation des pattes de sécurité avant d'installer les écrous à ailettes.

Figure 8

1. Fixez le SLBU/SLMU au RPA/RPM. Référez-vous au manuel d'installation du RPA/RPM pour plus de détails.

Installation des vis de sécurité (en option)

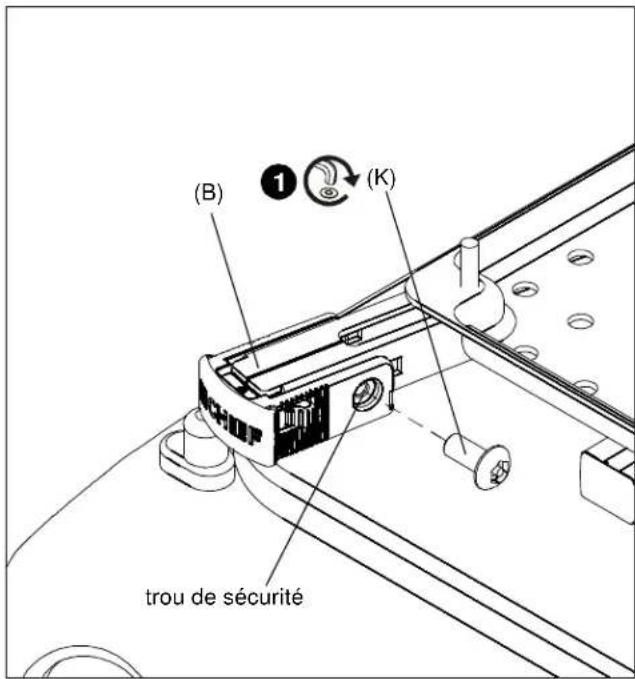

1. Installez les vis de sécurité à tête bouton #8-32 x 3/8" (K) dans les trous de sécurité des pieds du SLBU/SLMU. (See Figure 9)

REMARQUE : Plus de deux vis de sécurité peuvent être installées sur chaque pied. Il est recommandé que les vis soient installées dans les trous difficilement accessibles pour un maximum de sécurité.

REMARQUE : Des attaches de câble (non incluses) peuvent être utilisées à la place des vis de sécurité. Faites passer les attaches de câble par les deux trous situés sur le pied et fixez-les.

Figure 9

Installation des pattes de sécurité (en option)

REMARQUE : Les pattes de sécurité (C) peuvent uniquement être utilisées en connectant la patte SLBU aux montants RPA ou RPM non verrouillés.

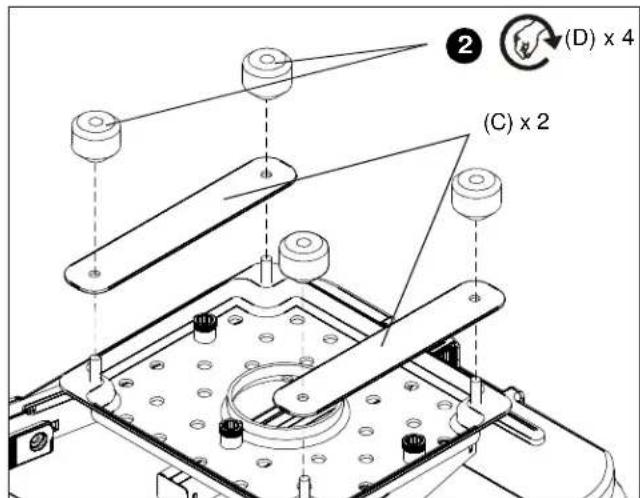

1. Installez les pattes de sécurité (C) sur les vis de la plaque principale du SLBU. (See Figure 10)
2. Installez en partie des écrous à ailettes (D) aux vis de la plaque principale du SLBU. (See Figure 10)
