BEDIENUNGSANLEITUNG Expedition XP300 SAMSON

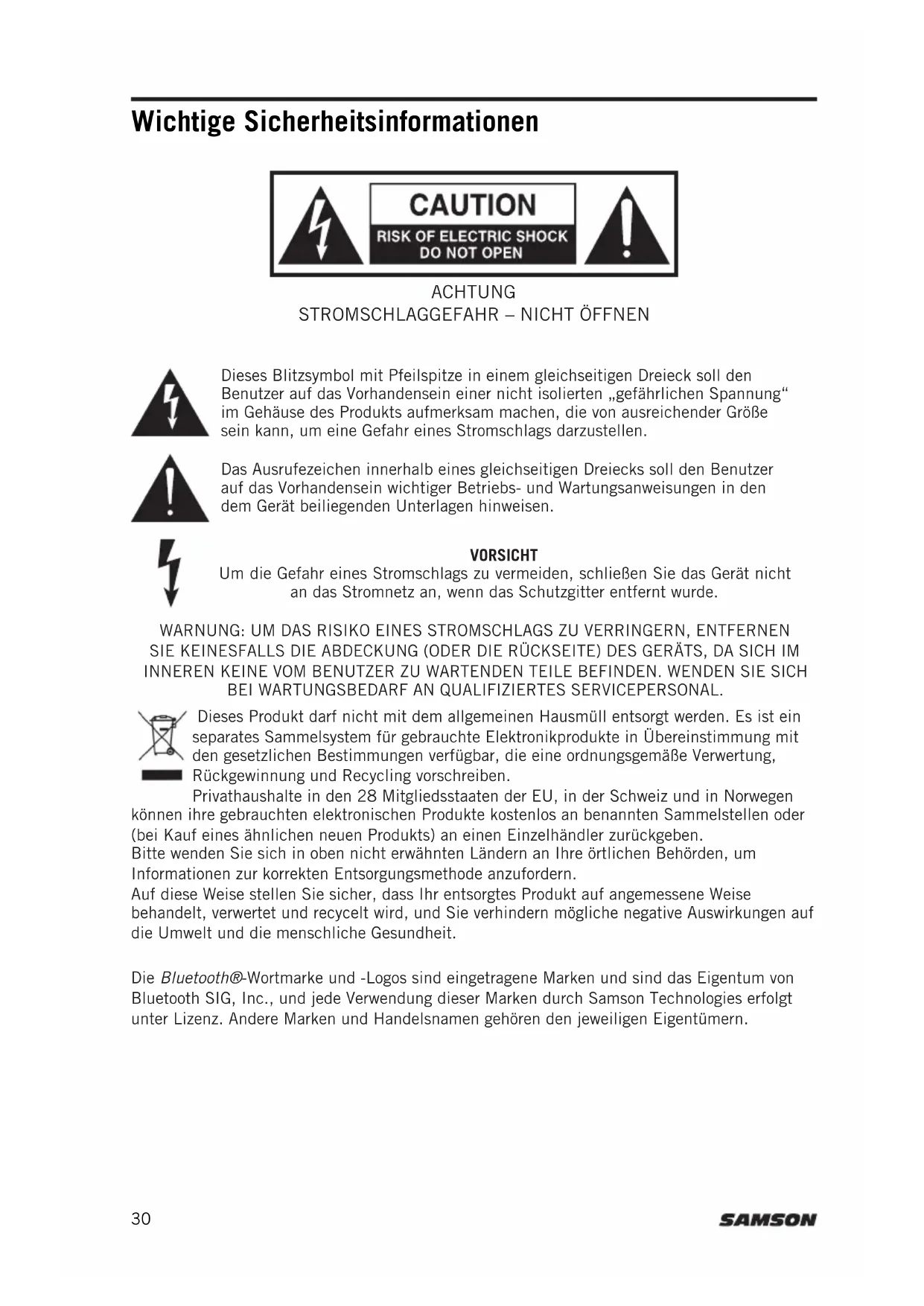

Wichtige Sicherheitsinformationen

ACHTUNG STROMSCHLAGGEFAHR-NICHTÖFFNEN

Dieses Blitzsymbol mit Pfeilspitze in einem gleichseitigen Dreieck soll den Benutzer auf das Vorhandsein einer nicht isolierten „gefährlichen Spannung" im Gehäuse des Produkts aufmerksam machen, die von ausreichender Groß sein kann, um eine Gefahr eines Stromschlags darzustellen.

Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Benutzer auf das Vorhandsein wichtiger Betriebs- und Wartungsanweisungen in den dem Gerät beiliegenden Unterlagen hinweisen.

VORSICHT

Um die Gefahr eines Stromschlags zu vermeiden, schlieben Sie das Gerät nicht an das Stromnetz an, wenn das Schutzgitter entfernt wurde.

WARNING: UM DAS RISIKO EINES STROMSCHLAGS ZU VERRINGERN, ENTFERNEN SIE KEINESFALLS DIE ABDECKUNG (ODER DIE RÜCKSEITE) DES GERÄTS, DA SICH IM INNEREN KEINE VOM BENUTZER ZU WARTENDEN TEILE BEFINDEN. WENDEN SIE SICH BEI WARTUNGSBEDARF AN QUALIFIZIERTES SERVICEPERSONAL.

Dieses Produkt darf nicht mit dem allgemeinen Hausmull entsorgt werden. Es ist ein separates Sammelsystem für gebrauchte Elektronikprodukte in Übereinstimmung mit den gesetzlichen Bestimmungen verfügbar, die eine ordnungsgemäß Verwertung, Rückgewinnung und Recycling vorschreiben.

Privathaushalte in den 28 Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte kosten los an benannten Sammelstellen oder (bei Kauf eines ähnlichen neuen Produkts) an einen Einzelhändler zurückgeben.itte wenden Sie sich in oben nicht erwähnten Ländern an ihre ortlichen Behörden, um Informationen zur korrekten Entsorgungsmethode anzufordern.

Auf diese Weise stellen Sie sicher, dass Ihr entsorgtes Produkt auf angemessene Weise gehandelt, verwertet und recycliert wird, und Sie verhindern mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit.

Die Bluetooth®-Wortmarke und -Logos sind eingetragene Marken und sind das Eigentum von Bluetooth SIG, Inc., und jeder Verwendung dieser Marken durch Samson Technologies erfolgt unter Lizenz. Andere Marken und Handelsnamen gehoren den jeweiligen Eigentümern.

Wichtige Sicherheitsinformationen

1. Lesen Sie diese Anleitung.
2. Bewahren Sie diese Anleitung auf.
3. Beachten Sie alle Warnungen.
4. Befolgen Sie alle Anweisungen.
5. Verwenden Sie these Gerät nicht in der Nähe von Wasser.
6. Nur mit einem trockenen Tuch reinigen.
7. Blockieren Sie keine Luftungsöffnungen. Installieren Sie das Gerät gemäß den Anweisungen des Herstellers.
8. Installieren Sie es nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Geräten (einschließlich Verständern), die Wärme abgeben.
9. Modifizieren Sie nicht die Sicherheitselemente des polarisierten oder geerdeten Steckers. Ein polarisierter Stecker hat zwei flache Kontakte, von denen einer breiter als der andere ist. Ein geerdeter Stecker hat zwei flache Kontakte und einen dritten Erdungsstift. Der breite Kontakt bzw. der dritte Stift dient der Sicherheit. Wenn der mitgelieferte Stecker nicht in ihre Steckdose passst, wenden Sie sich an einen Elektriker, um die veraltete Steckdose auszutauschen.
10. Achten Sie darauf, dass das Netzkabel nicht im Weg liegt oder eingeklemmt werden kann, insbesondere an den Steckern, Steckdosenleisten und an der Stelle, an der das Kabel am Gerät angeschlossen ist.
11. Verwenden Sie nur vom Hersteller spezifizierte Anschluss-/Zubehörteile.
12. Verwenden Sie das Gerät nur mit vom Hersteller angegebenen oder mit dem Gerät verkaufen Wagen, Ständern, Stativen, Haltern oder Tischen. Wenn ein Wagen verwendet wird, ist beim Bewegen der Wagen/Geräte-Kombination Vorsicht geboten, um Verletzungen durch Umkippen zu vermeiden.
13. Trennen Sie das Gerät bei Gewittern oder Nichtbenutzung während eines längeren Zeitraums von der Stromquelle ab.
14. Überlassen Sie alle Wartungsarbeiten qualifiziertem Personal. Wartungsmaßnahmen sind erforderlich, wenn das Gerät in irgendeiner Weise beschädigt ist, z.B. wenn das Netzkabel oder der Stecker beschädigt ist, Flüssigkeit über das Gerät verschüttet wurde oder Gegenstände in das Gerät gefallen sind oder wenn das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal Funktioniert oder heruntergefallen ist.
15. Dieses Gerätarfweder Tropf-noch Spritzwasser ausgesetzt sein,und es durrenfkeine mit Flüssigkeit gefüllten Gegenstände,wie z.B.Vasen,auf das Gerätgestellt werden.
16. Um einen Stromschlag zu vermeiden, muss der breite Kontakt des Steckers vollständig in den breiten Anschluss in der Steckdose eingesteckt sein.
17. Sorgen Sie für gute Entlüftung rund um das Gerät.
18. EIN/AUS-SCHALTER: Bei Produkten mit Netzschalter kann mit dem Netzschalter NICHT die Verbindung mit dem Netz getrennt werden.
19. TRENNNUNG DER VERBINDUNG MIT DEM NETZ: Der Stecker sollte leicht bedienbar bleiben. Bei Rackmontage oder bei Installationen, bei denen der Stecker nicht zugänglich ist, muss ein allpoliger Netzschalter mit einem Kontaktabstand von mindestens 3mm in jedem Pol in die elektrische Installation des Racks oder des Gebäudes integriert werden.
20. Warning: Das Gerät ist an eine Netzsteckdose mit Schutzerding anzuschlieben.

Wichtige Sicherheitsinformationen

FCC-Mitteilung

1. Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden beiden Bedingungen:

(1) Dieses Gerätarfkeine schädlichen Störungen verursachen.
(2) Dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwänschten Betrieb verursachen können.

1. Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Stelle genehmigt wurden, können dazu führen, dass die Befugnis des Benutzers zum Betrieb des Geräts erlischt.

FCC-Erklärung

Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz vorschädlichen Störungen in einer Wohnanlage bieten.

Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann schädliche Störungen der Funkkommunikation verursichen, wenn es nicht in Übereinstimmung mit den Anweisungen installiert und verwendet wird. Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn these Gerät schädliche Störungen des Radio- oder Fernsehempfangs verursacht, was durch Aus- und Einschalten des Geräts festgestellt werden kann, wird dem Benutzer empfohlen zu versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Richten Sie die Empfangsantenne neu aus oder verlegen Sie sie.
• Vergroßern Sie den Abstand zwischen Gerät und Empfänger.
• Schließen Sie das Gerät an eine Steckdose in einem anderen Stromkreis als dem des Empfängers an.
• Wenden Sie sich an den Handler oder einen erfahrenen Radio-/Fernsehtechniker, um Hilfe anzufordern.

FCC-Erklärung zur Strahlenbelastung

Dieses Gerät entspricht den FCC-Grenzwerten für HF-Strahlung, die für eine unkontrollierte Umgebung festgelegt sind.

HF-Warnhinweis

Das Gerat entspricht laut Bewertung den allgemeinen Anforderungen für HF-Strahlenbelastung. Das Gerat kann ohne Einschränkung im mobilen Einsatz verwendet werden.

Einführung

Herzlichen Glückwunsch zum Kauf des tragbaren Beschallungssystems Expedition XP300 von Samson! Das XP300 ist ein kompaktes, tragbares All-in-One-Beschallungssystem mit einem Sechskanal-Mischpult und 300 Watt Leistung und zwei 2-Wege-Lautsprechern (6 Zoll). Damit ist es die ideale Lösung für eine Vielzahl von Beschallungszwecken in keinem bis mittlerem Umfang. Das XP300 ist dank des leichten und einzigartigen „Slide and Lock“-Konzepts auch mühelos tragbar.

Das Sechskanal-Mischpult kann für den Einsatz auf einem Tisch vom Lautsprecher abgetrennt werden oder mit dem Samson SMS150 Mixer Stand Holder auf einem Stativ montiert werden. Das System verfügbar über zwei XLR-Eingänge zum Anschluss von Mikrofonen und einen Kanal zum Anschluss eines Stereosignals von einem MP3-Player oder einem anderen elektronischen Gerät. Außerdem ist es mit einem integrierten 24-Bit-Digital-Effektprozessor ausgestattet, mit dem Sie Ihr Stimme oder ihren Instrumenten Effekte in Studioqualität hinzufugen konnen. Für die Musikwiedergabe verfügbar das XP300 über drahtlose Bluetooth®-Konnectivität für die Übertragung von Audio von einem Smartphone, Tablet oder Computer. Das Mischpult bietet eine robuste Gesamtleistung von 300 Watt im leichten Class-D-Veränderbereich. Das XP300 verwendet ein angepasstes Lautsprechersystem in zwei 2-Wege-Gehäusen mit proprietären 6-Zoll-Tieftönern und 1-Zoll-Hochfrequenztreibern. Um großere Publikumsbereiche zu beschallen, konnen die XP300-Lautsprecher mithilfe der integrierten Polhalterungen auf Standard-Lautsprecherständern montiert werden. Das XP300 ist aus langlebigem ABS-Kunststoff gefertigt, sodass es extrem strapazierfähig und trotzem leicht ist.

Wir empfehlen Ihnen, die folgenden Angaben sowie eine Kopie Ihr's Kaufbelegs aufzubewahren.

Seriennummer:

Kaufdatum:

Bitte zögern Sie nicht, uns unter [e-mail]. zu kontaktieren, wenn Sie Fragen oder Anmerkungen zum tragbaren Beschallungssystem XP300 oder zu anderen Produkten von Samson haben.

Bei sachgemäß Pflege und Wartung bleibt Ihr tragbares Beschallungssystem XP300 über viere Jahre störungsfrei verfügbar. Sollte Ihr tragbares Beschallungssystem XP300 jedoch zu irgendinem Zeitpunkt Wartungsmaßnahmen erfordern, muss vor dem Versand des Geräts an Samson eine Rücksendenummer (RA-Nummer) angefordert werden. Ohne diese Nummer wird das Gerät nicht akzeptiert.itte besuchen Sie www.samsontech.com/ra, um vor dem Versand des Geräts eine RA-Nummer anzufordern.itte bewahren Sie die Originalverpackungsmaterialien auf und senden Sie das Gerät nach Möglichkeit im Originalkarton zusück. Wenden Sie sich an ihren Handler vor Ort, falls Sie das tragbare Beschallungssystem XP300 außerhalb der USA gekauft haben.

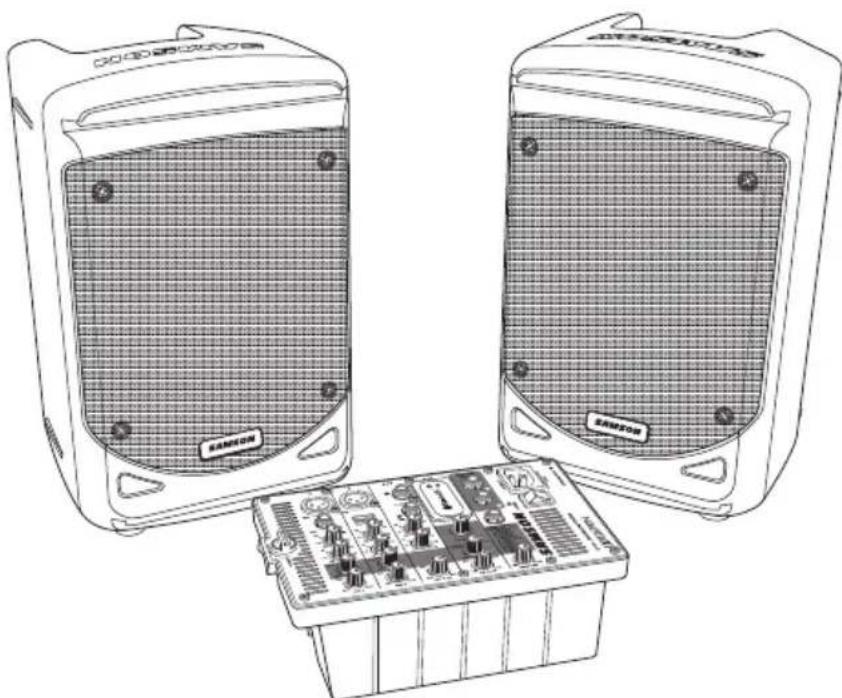

Merkmale

• Kompaktes Stereo-Beschallungssystem mit integriertem Mischpult und 300-Watt-Leistungsverträger in einem Komplettgehäuse.
• Belüftete 2-Wege-Lautsprenergiehause mit 6-Zoll-Tieftönern und 1-Zoll-Hochfrequenztreibern.
• Internet, leichter Leistungsverträger mit 2 x 150 Watt (Class D).
• Abnehmbares Sechskanal-Mischpult mit zwei Mikrofoneingangen, USB-Wireless-Mikrofoneingang, Stereo-Line-Eingangskanal und Bluetooth®.
• Bass- und Höhenregler auf den ersten drei Eingangsgkanänen.
• USB-Buchse zum Anschluss eines Samson XPD Wireless-Mikrofonempfängers.
• Sechzehn 24-Bit-Digitaleffekte.
  Die Bluetooth®-Konnektivität erhöht es, drahtlos Audio von einem Smartphone, Tablet oder Computer zu streamen.
• Der Sub-Ausgang erhögt den Anschluss eines aktiven Subwooferz zur Erweiterung des Systems.
  Inkclusive 2 Lautsprecherkabeln (3m)

Erste Schritte

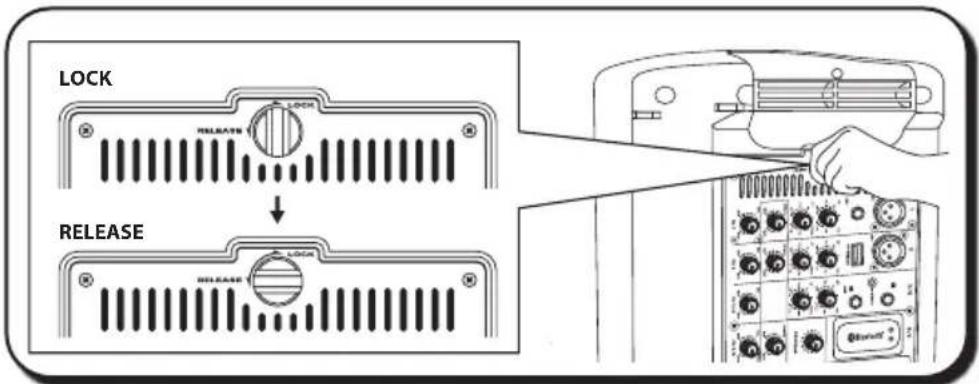

1. Entfernen Sie das Mischpult, indem Sie die Vierteldreh-Schnellverschlusssschaube gegen den Uhrzeigersinn in Richtung der Position RELEASE dreiben.

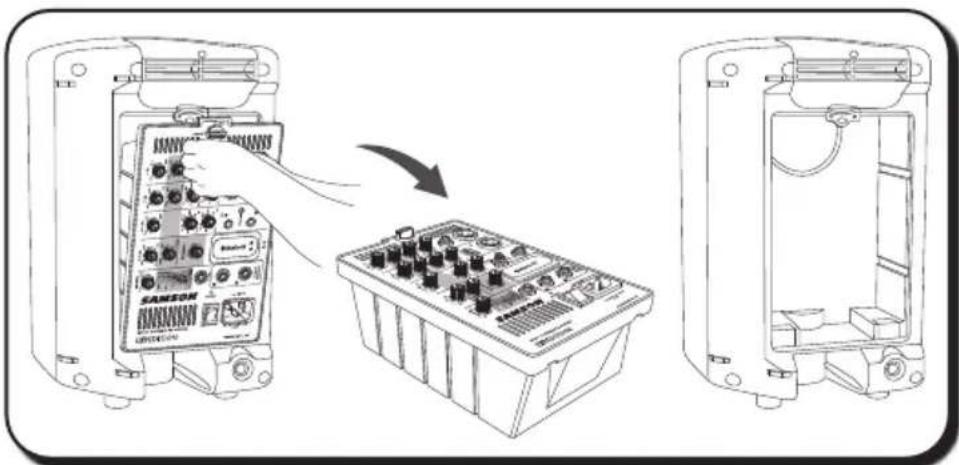

1. Halten Sie das Mischpult vorsichtig fest, um es aus dem Lautspecher zu entfernen.

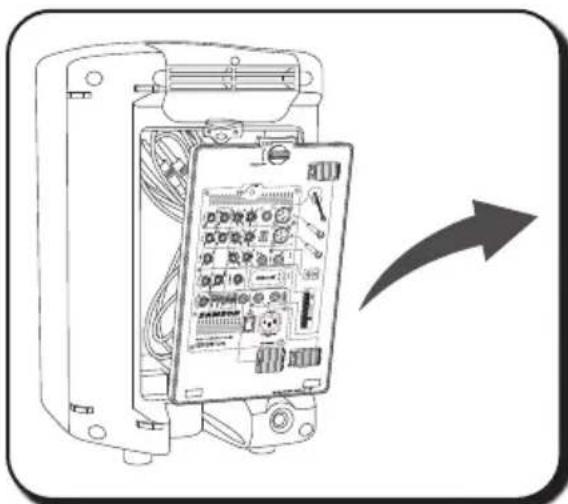

1. Entfernen Sie die Abdeckung des Zubehörfachs, indem Sie die Vierteldreh-Schnellverschlusssschraube gegen den Uhrzeigersinn in Richtung der Position RELEASE drehen und die mitgelieferten AC- und Laatsprecherkabel entfernen.

2. Setzen Sie die Zubehörplatte wieder auf, indem Sie die Unterseite der Platte mit den Schlitzen ausrichten. Vergewissern Sie sich, dass sich die Vierteldreh-Schnellverschlusssschraube in der Position RELEASE befindet. Schlieben Sie dann die Zubehörplatte, und drehen Sie die Vierteldrehschraube im Uhrzeigersinn auf LOCK.

Erste Schritte

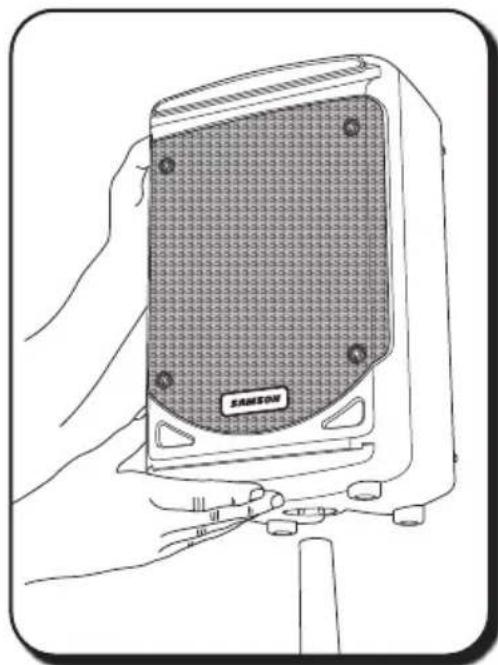

1. Stellen Sie die Lautsprecher auf dem Boden oder auf Standard-Laatsprecherstandern auf.

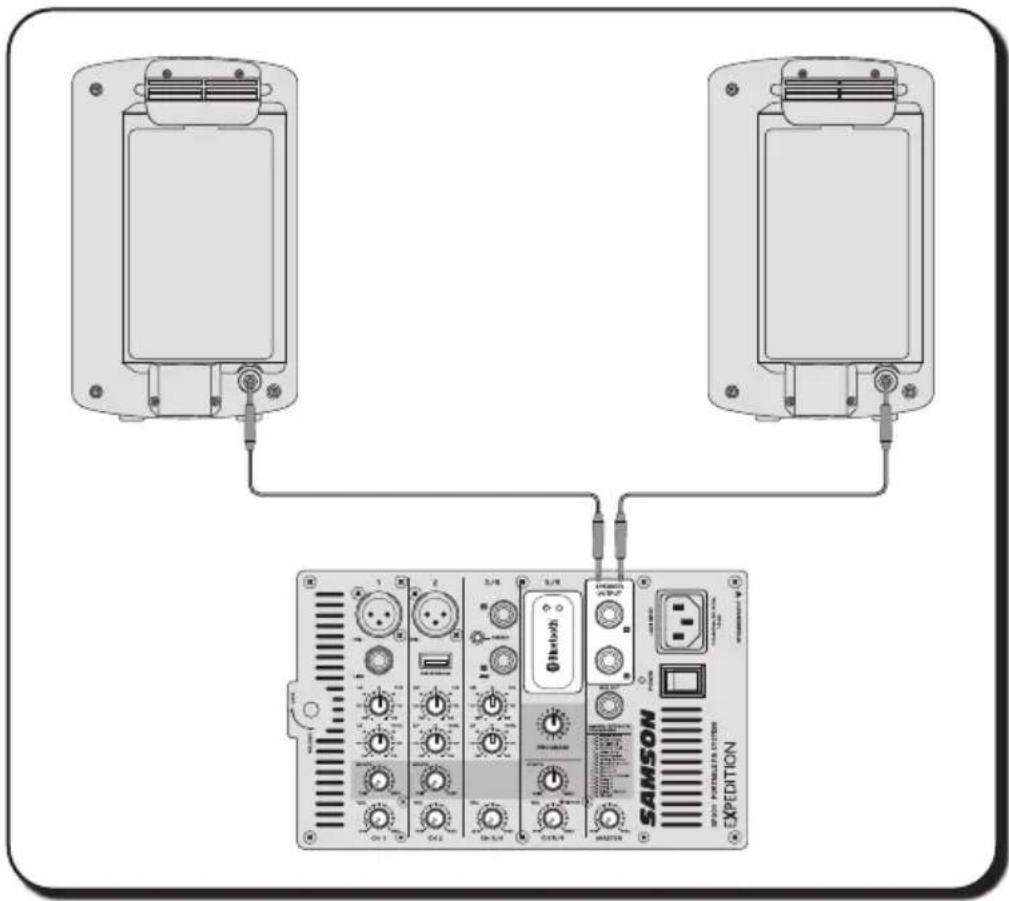

1. Schlieben Sie den linken Lautsprecherausgang des Mischpults mit einem der mitgelieferten Lautsprecherkabel an den Eingangssanschluss des linken Lautsprechers an. Verwenden Sie anschließend das zweite mitgelieferte Lautsprecherkabel, um den rechten Lautsprecherausgang mit dem Eingangssanschluss des rechten Lautsprechers zu verbinden.

Schnellstart

1. Stellen Sie sicher, dass sich der Netzschalter des XP300 in der Position OFF befindet.
2. Drehen Sie jeder der Kanal-Lautstärkeregler LEVEL und MASTER vollständig gegen den Uhrzeigersinn auf die Position „0".
3. SchlieBen Sie anschlieBend ein Ende des mitgelieferten Netzkabels an den Stromanschluss des XP300-Mischpults und das andere Ende an eine geerdete Steckdose an.

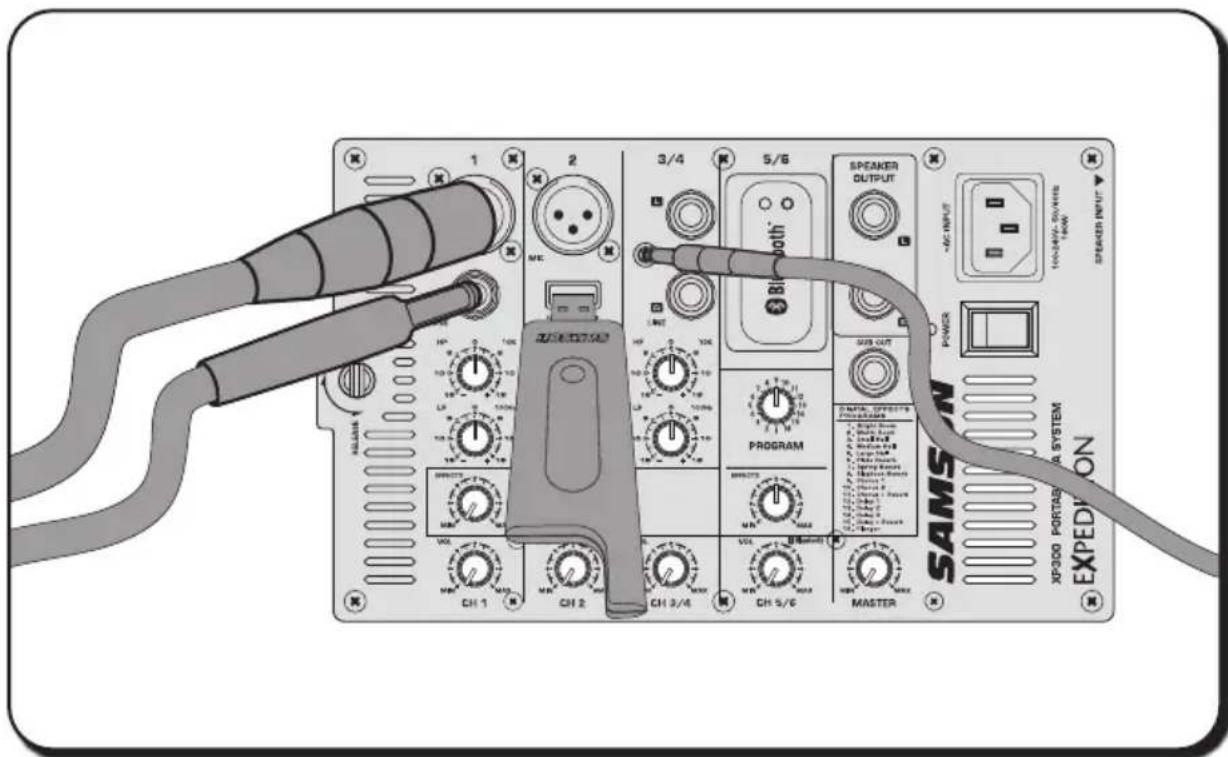

4. SchlieBen Sie Mikrofone mit handelsüblichen XLR-Kabeln, Instrumente mit 1/4-Zoll-Telefonkabeln und MP3-Player mit 1/8-Zoll-Kabeln an den entsprchenden Buchsen am Mischpult an.
5. Wenn Sie ein Samson XPD Wireless-Mikrofonsystem verwenden, schreiben Sie den Empfänger an die Buchse CH 2 USB an.
6. Schalten Sie zuerst alle am XP300 angeschlossenen Geräte ein, und schalten Sie dann den Netzschalter des XP300 in die Position ON.

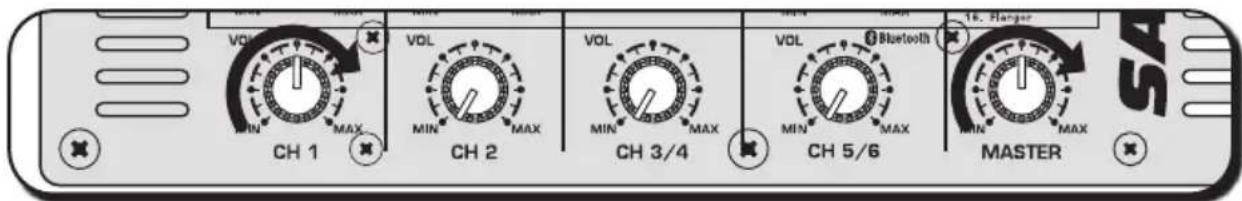

1. Drehen Sie den MASTER-Pegelregler etwa zur Hälfte auf.
2. Beginnen Sie mit dem Sprechen oder Spieler auf Kanal 1, während Sie den LEVEL-Regler langsam anpassen, bis Sie den gewünschten Pegel erreicht haben. Führren Sie dieselben Schritte für jeder Kanal aus, den Sie verwenden.
3. Wenn Sie feststellen, dass die LIMITER-Anzeige konstant leuchtet, drehen Sie die MASTER-Lautstärke herunter, sodass die Anzeige nur gelegentlich bei lauten Gerauschen aufleuchtet.

Schnellstart

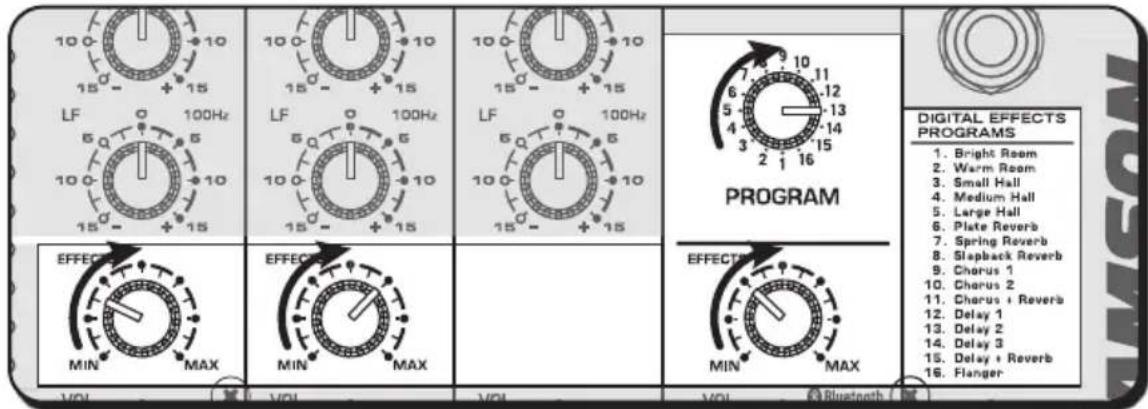

Um dem Mix Tiefe zu verliehen oder Gesang zu glätten, konnen Sie Effekte wie Reverb (Hall) auf die ersten beiden Kanäle anwenden. Gehen Sie dazu folgendermaßen vor:

1. Verwenden Sie den PROGRAM-Wahlschalter, um einen der 16 integrierten digitalen Effekte auszuwahlen.
2. Erhöhen Sie die EFFECTS-Pegelregler für die Kanäle, denen Sie den Effekt hinzufugen möchten.
3. Drehen Sie den Effekt-SEND-Regler langsam nach oben, bis der gewünschte Sound erreicht ist.

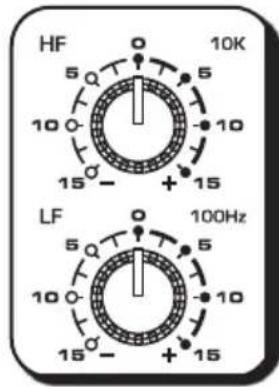

Die XP300-Eingangsganäle verfügen über einen 2-Band-Equalizer, mit dem Sie die Klangcharakteristik des Signals einstellen können. Sie können die Bass- und Höhenfrequenzen für jeder Kanal unabhängig voneinander einstellen. Der Frequenzgang des Kanals ist flach, wenn sich die Regler in der 12-Uhr-Position befinden.

1. Wenn der Sound zu verwaschen klingt, sollen den NF-Regler (Niederfrequenz) reduzieren.
2. Wenn der Sound dumpf klingt, konnen Sie den HF-Regler (Hochfrequenz) erhöhen. Es gibt keine festen Vorschriften für die Regelung des Klangs mit dem Equalizer. Sie sollen sich anhoren, wie der Mix im Raum klingt, und den Sound entsprechend ihren Wünschen anpassen.

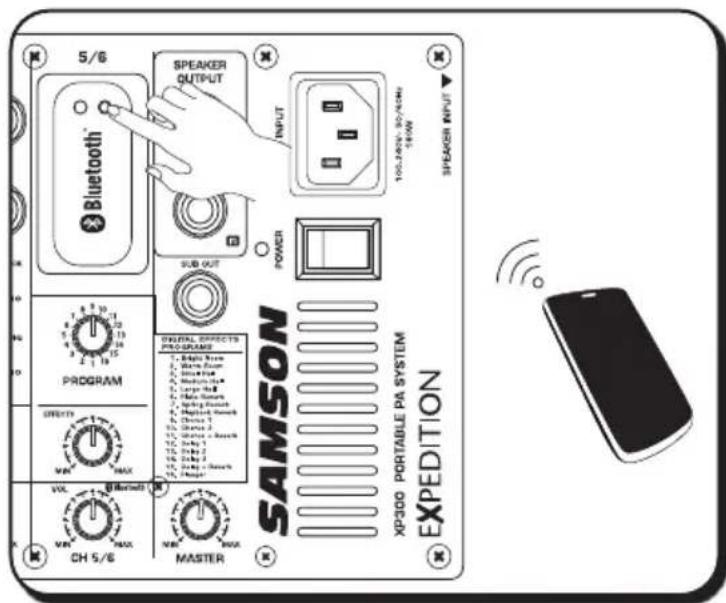

Kopplung mit einem Bluetooth®-Gerät

Bluetooth® ist eine drahtlose Kommunikationstechnologie, die eine Verbindung zwischen einer Vielzahl von Geräten erhögt. Damit Ihr Gerät mit dem Beschallungssystem XP300 verwendet werden kann, muss es zunachst gekoppelt werden.

1. Drehen Sie alle Kanal-LEVEL-Regler gegen den Uhrzeigersinn auf 0.
2. Schalten Sie das XP300 und das Bluetooth-Gerät ein, und halten Sie die PAIR-Taste auf der Vorderseite des XP300-Mischpuls gedrückt, damit der Laufsprecher erkannt werden kann. Die Bluetooth-Anzeige blinkt langsam blau.
3. Stellen Sie die Einstellungen Ihres Bluetooth-Geräts so ein, dass verfügbar Geräte „erkannt" werden.
4. Wahlen Sie in der Liste der Bluetooth-Geräte das Gerät „Samson XP300" aus.
5. Wenn Ihr Gerät einen Hauptschluss anfordert, geben Sie die Ziffern 0000 (vier Nullen) ein, und drücken Sie OK. Einige Geräte fordern auch dazu auf, die Verbindung zu akzeptieren.
6. Wenn das XP300 eine Verbindung zu Ihr Gemarat herstellt, blinkt die Bluetooth-Anzeige Schnell blau.
7. Der XP300-Lautsprecher zeigt an, dass die Kopplung abgeschlossen ist, wenn die Anzeige konstant blau leuchtet. Sie können nun Audio von Ihrem Gerät auf die XP300-Lautsprecher streamen.
8. Drehen Sie den Lautstärkeregler Ihres Bluetooth-Geräts auf, und spielen Sie Musik ab. Drehen Sie nun langsam den LEVEL-Regler für XP300 BLUETOOTH Kanal 5/6 auf, bis Sie den gewünschten Pegel erreicht haben.

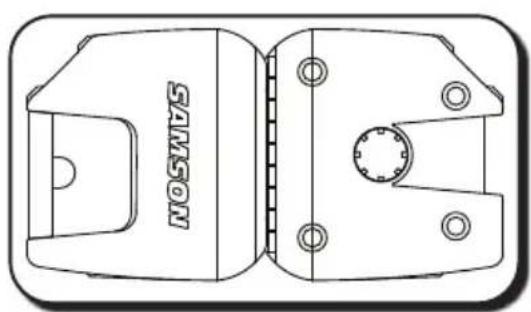

Konfiguration des Beschallungssystems XP300 für den Transport

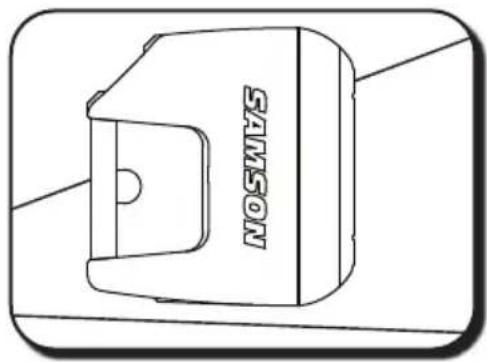

Die XP300 Slide-and-Lock-Funktion erleichtert den Transport des Soundsystems. Die Slide-and-Lock-Laatsprechergehause ermögliches es Ihnen, beide Laatsprecher zu einer einzigen, leicht zu tragenden Einheit zusammenzuschreiben. Führn Sie diese Schritte aus, um das XP300 fur den Transport zu konfigurieren.

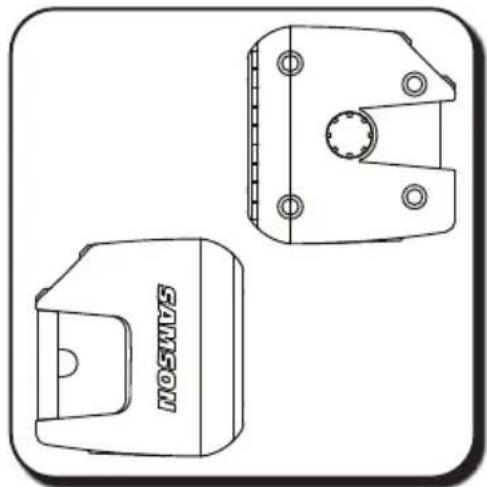

1. Stellen Sie einen Laufsprecher auf den Boden und kippen Sieihn um, sodass er auf der Seite liegt.
2. Positionieren Sie den zweiten Laufsprecher über dem ersten Laufsprecher undrichten Sie die "Slide-and-Lock"-Schienen und -Rillen parallel zum Laufsprecher auf dem Boden aus. Die Laufsprecherboxen müssen sobebeneinander liegen, dass die Oberseite eines Laufsprechers mit der Unterseite des anderen Laufsprechers ausgerichtet ist.

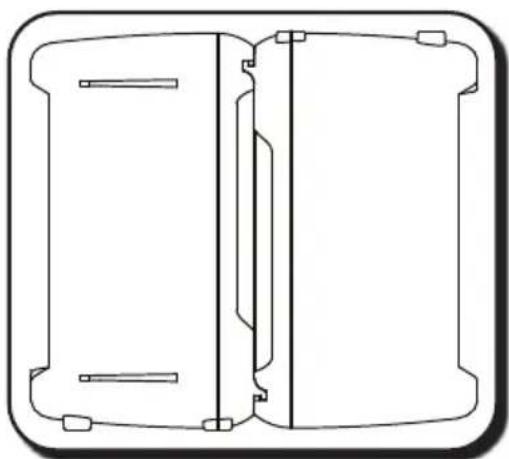

3. Schieben Sie den zweiten Laufsprecher in den Laufsprecher auf dem Boden, und achten Sie darauf, dass die beiden Laufsprecher damit parallel zueinander ausgerichtet sind.
4. Sie spuren ein leichtes Klicken, wenn die beiden Laufsprecher miteinander verbunden sind.
5. Das XP300 kann nun leicht als eine Einheit getragen oder transportiert werden.

XP300 - Bedienelemente

1. XLR-Mikrofoneingangsbuchsen (Kanäle 1-2) - Verwenden Sie diese XLR-Buchsen, um niederohmige Mikrofone oder Niedrigpegelsignale von Direktboxen an die integrierten Mikrofonvorsterker anzuschreiben.
2. 1/4-Zoll-Line-Eingangsanschluss (Kanal 1) - Verwenden Sie diese 1/4-Zoll-Buchse, um Instrumente oder Audioquellen mit Linepegel-Signalen zu verbinden.
3. USB WIRELESS-Eingang - Schlieben Sie den optionalen digitalen, kabellosen USB-Empfänger Samson XPD an diesen Eingang an. Der drahtlose Empfänger wird vom XP300 mit Strom versorgt, sodass keine zusätzliche Stromversorgung erforderlich ist. Der Eingang wird an die CH 2 VOL-Steuerung weitergeleitet. Hinweis: Der USB-Anschluss ist nur für den Samson XPD-Empfänger vorgesehen. Der Anschluss ist nicht zum Laden von Smartphones, Tablets oder ähnlichen Geräten geeignet.
4. Stereoeingangskanal 3/4 - Verwenden Sie die linken (L) und rechten (R) 1/4-Zoll-Eingänge oder den Stereoeingang (1/8 Zoll/3,5 mm), um Stereo-Linepegel-Geräte anzuschreiben.
5. Hochfrequenz (HF) - Der HF-Regler steuert die Hohen für jeder Kanal. Der hohe Frequenzgang des Kanals ist flach, wenn sich der Regler in der 12-Uhr- oder „0“-Position befindet. Durch Drehen des Reglers nach rechts wird der hohe Frequenzgang des Kanals über 10kHz bis auf 15 dB angehoben, und durch Drehen nach links wird der hohe Frequenzgang um bis zu 15 dB reduziert.
6. Niedrigfrequenz (LF) - Der LF-Regler steuert die Basse für jeder Kanal. Der niedrige Frequenzgang des Kanals ist flach, wenn sich der Regler in der 12-Uhr- oder „0“-Position befindet. Durch Drehen des Reglers nach rechts wird der niedrige Frequenzgang des Kanals unter 100Hz bis auf 15 dB angehoben, und durch Drehen nach links wird der hohe Frequenzgang um bis zu 15 dB reduziert.
7. EFFECTS-Regler- Verwenden Sie die EFFECTS-Regler, um einen der sechzehn Digitaleffekte zu den Eingangskanäten 1 oder 2 hinzuzufugen. Wenn der Regler im Uhrzeigersinn gedreht wird, erhöht sich der Pegel des Signals, das an den Effekt-Bus gesendet wird.

XP300 - Bedienelemente

1. VOL-Regler-Mit diesen Reglern wird der Gesamtpegel fur jedem Eingangskanal eingestellt. HINWEIS: Um das Rauschen zu reduzieren, stellen Sie die VOLUME-Regler fur alle nicht verwendeten Kanäle auf die minimale Einstellung.
2. Kopplungsanzeige - Zeigt den Bluetooth-Status des XP300 an.
3. Kopplungstaste - Halten Sie diese Taste gedrück, um den erkennungsfähigen Modus zu aktivieren und eine Kopplung mit einem Bluetooth-Audiogerät herzustellen.
4. SPEAKER OUTPUT-Buchsen - Das XP300 verfügbar über zwei Anschüsse für 1/4-Zoll-Klinkenstecker, die als aktive Ausgabe zum Anschluss des linken und rechten Laufsprechers verwendet werden. Verwenden Sie die mitgelieferten Lautsprecherkabel, um die Lautsprecher anzuschreiben. VORSICH: Die Gesamtimpedanzlast für jeder Seite des Verständerkers darf nicht weniger als 8 Ohm betragen. Schließen Sie keine zusätzlichen Lautsprecher an das XP300-Mischpult an.
5. Effektprogrammwahlschalter - Mit diesen Drehknopf wahlen Sie eines der 16 24-Bit-DSP-Effektprogramme.
6. EFFECTS Senderegler - Der EFFECTS-Senderegler dient dazu, die Gesamtzahl der Effekte einzustellen, die dem Master-Bus hinzugefügt werden.
7. MASTER-Lautstärkeregler - Der MASTER-Lautstärkeregler steuert den Gesamtausgangspegel. Die Signale aller sechs Kanäle werden hier zusammengeitet, kurz bevor sie zu den eingebauten Endstufen und den linken und rechten Lautsprecherausgängen weitergeleitet werden.
8. IEC-Eingang - Schließen Sie hier das mitgelieferte 3-polige „IEC“-Netzkel an.
9. Netzschalter (POWER) - Verwenden Sie den Netzschalter, um das XP300 ein- oder auszuschalten.
10. Leistung/Spitzen-Anzeige - Diese LED leuchtet GRUN, wenn der Hauptschalter eingeschaltet ist, und ROT, wenn sich der Veränder in der Höhe des Clipping-Punktes befindet. Wenn die Leistung/Spitzen-Anzeige möglich leuchtet, drehen Sie den MASTER-Lautstärkeregler oder die Eingangskanal-Lautstärkeregler herunter, bis die Anzeige nicht mehr leuchtet oder nur noch gelegentlich bei Signalspitzen leuchtet.
11. SUB OUT-Anschluss - Dieser Fullrange-Ausgang wird verwendet, um den Hauptmix an einen externen aktiven Subwoofer zu senden. Das an thisem Anschluss anliegende Signal ist das Signal, das mit dem MASTER-Pegel gesteuert wird.
12. Mischpultverschluss - Drehen Sie diese Vierteldreh-Schnellverschlusssschraube gegen den Uhrzeigersinn in die Position RELEASE, um das Mischpult von der Rückseite der Laufsprecherbox abzunehmen. Achten Sie beim Transport des XP300 darauf, dass sich die Verriegelung in der Position LOCK befindet.

Technische Daten

Verstärker
RMS-Leistung 300 W bei 4 Ω (150 W pro Kanal)
Frequenzgang 40 Hz bis 20 kHz
Leistungsaufnahme AC-Eingang 100 V~240 V 50/60 Hz 180 W
Betriebstemperatur -10 °C (14 °F) bis 35 °C (95 °F)
Lautsprecher
Niederfrequenz 6-Zoll-Basswandler
Hochfrequenz 1-Zoll-Hochtöner
Mischpult
Eingänge XLR, 1/4 Zoll, 3,5 mm Stereo,		USB Wireless
Ausgänge 1/4-Zoll-Sub-Ausgang, 1/4-Zoll		Lautsprecherausgang
Phantomspeisung +24 V DC, feste Phantom		omspannung
Eingangskanal-EQ	Hoch 10 kHz Shelving ±15 dB
	Nied-rig	100 Hz Shelving ±15 dB
Effekte		16 voreingestellte 24-Bit-DSPs
Anzeigen		Zweifarbige LED – Leistung/Spitzen
Bluetooth® Bluetooth 3.0, A2DP
Modulationtechnik FHSS (GFSK, π/4-D)		QPSK, 8-DPSK)
Abmessungen und Gewicht
Systemabmessungen (LxBxH)		395 mm x 218 mm x 354 mm15,6 Zoll x 8,6 Zoll x 14 Zoll
Abmessungen der Laufsprecher (LxBxH)		218 mm x 208 mm x 352 mm8,6 Zoll x 8,2 Zoll x 13,9 Zoll
Gewicht 10,3 kg/ 22,6 lb

Bei Samson verbessern wir unsere Produkte ständig. Daher können sich technische Daten und Bilder ohne Vorankündigung ändern.
