BEDIENUNGSANLEITUNG PET 25 B1 PARKSIDE

Bedienungs- und Sicherheitshinweise Originalbetriebsanleitung

T CH

PISTOLASPARAPUNTI

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR CH

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 5

Bestimmungsgemäß Gerbrauch. 6

Teilebeschreibung. 6

Lieferumfang . 6

Technische Daten.. 6

Allgemeine Sicherheitsinweise für Elektrowerkzeuge

1. Arbeitsplatz-Sicherheit.. 7
   2.Elektrische Sicherheit. 7
2. Sicherheit von Personen . 8
3. Verwendung und Behandlung des Elektrowerkzeugs.. 8
4. Service.. 9

Gerätespezifische Sicherheitshinweise für Eintreibgeräte

Sicherheitshinweise fur Einreibgeräte . 9

Gerätespezifische Sicherheitshinweise für Elektrotacker. 9

Vor der Inbetriebnahme

Magazin bestücken . 10

Schlagkraft einstellen . 10

Inbetriebnahme

Ein- und ausschalten.

Heften/Nageln .Seite 10

Fehler beheben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Wartung und Reinigung . 11

Service . 11

Garantie . 11

Entsorgung . 12

Original-EG-Konformitätserklung/Hersteller

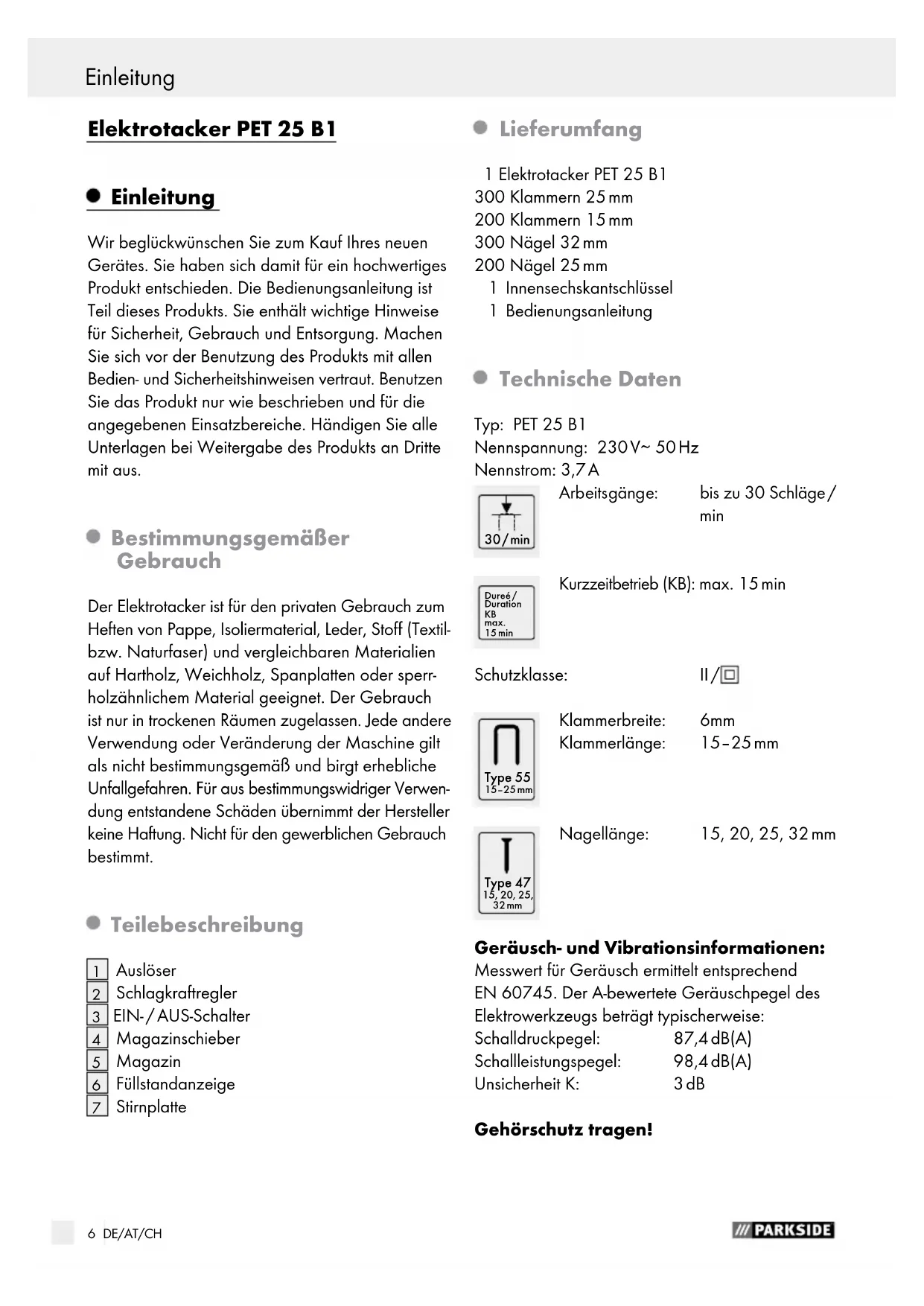

Elektrotacker PET 25 B1

- Einleitung

Wir beträckwūnschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieser Produkte. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Der Elektrotacker ist für den privaten Gebrauch zum Heften von Pappe, Isoliermaterial, Leder, Stoff (Textilbzw. Naturfaser) und vergleichbaren Materialien auf Hartholz, Weichholz, Spanplatten oder sperrholzahnlichem Material geeignet. Der Gebrauch ist nur in trockenen Räumen zugelassen.Eine andere Verwendung oder Veränderung der Maschine gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Nicht für den gewerblichen Gebrauch bestimmt.

Teilebeschreibung

1 Ausloser
2 Schlagkraftregler
3 EIN-/AUS-Schalter
4Magazinschieber
5Magazin
6 Füllstandanzeige
7 Stirnplatte

- Lieferumfang

1 Elektrotacker PET 25 B1

300 Klammern 25 mm

200 Klammern 15 mm

300 Nagel 32 mm

200 Nagel 25 mm

1 Innensechskantschlüssel
1 Bedienungsanleitung

- Technische Daten

Typ: PET 25 B1

Nennspannung: 230V 50Hz

Nennstrom: 3,7A

Arbeitsgänge: bis zu 30 Schläge/min

Kurzzeitbetrieb (KB): max. 15 min

Schutzklasse:

Klammerbreite: 6mm
Klammerlänge: 15-25 mm

Nagellange: 15,20,25,32mm

Gerausch- und Vibrationsinformationen:

Messwert für Geräusch ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel: 87,4 dB(A)

Schalleistungspegel: 98,4 dB(A)

Unsicherheit K: 3 dB

Gehörschutzragen!

Schwingungsgesamtwerte ermittelt entsprechend EN 60745:

Schwingungsemissionswert a_h = 3,417m / s^2 Unsicherheit K = 1,5m / s^2

WARNING! Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fälle über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung konnte untersätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.

Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollenn auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschalte ist oderzarwäuft,aber nicht tatsächlichim Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

A WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhal

tung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und / oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleucht. Unordnung und unbeuchte Arbeitsbereiche konnen zu Unfallen führen.
b) Arbeitsen Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c] Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit ge-erdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c] Halten Sie Elektrowerkzeuge von Re- gen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerat erhoht das Risiko eines elektrischen Schlages.
d] Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e] Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die

Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringt das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und / oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das

Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewissem Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steck-dose und / oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e] Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob

bewegliche Teile einwandfrei funktionen und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Service

Gerätespezifische Sicherheitshinweise für Eintreibgeräte

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.
- Sicherheitshinweise für Eintreibgeräte
Gehen Sie immer davon aus, dass das Elektrowerkzeug Klammern enthalt. Die sorglose Handhabung des Einreibgerätes kann zum unerwarteten Ausschieben von Klammern führen und Sie verletzen.
Zielen Sie mit dem Elektrowerkzeug nicht auf sich selbst oder andere Personen in der Nähe. Durch unerwartetes Auslösen wird eine Klammer ausgestoßen, was zu Verletzungen führen kann.

Betätigen Sie das Elektrowerkzeug nicht, bevors fest auf das Werkstück gesetzt ist. Wenn das Elektrowerkzeug keinen Kontakt mit dem Werkstück hat, kann die Klammer von der Befestigungstelle abprallen.
Trennen Sie das Elektrowerkzeug vom Netz oder vom Akku, wenn die Klammer im Elektrowerkzeug klemmt. Wenn das Eintreibgerät angeschlossen ist, kann es beim Entfernen einer fest sitzenden Klammer versehentlich betägt werden.
Seien Sie vorsichtig beim Entfernen einer fest sitzenden Klammer. Das System kann gespannt sein und die Klammer kraftig ausgestehen werden, während Sie versuchen die Verklemmung zu beseitigen.
eWenden Sie theseS Einreibgerat nicht zur Befestigung von Elektroleitungen. Esist nicht fur die Installation von Elektroleitungen geeignet, kann die Isolierung von Elektrokabeln beschadigen und so elektrischen Schlag und Feuergefahren verursachen.

Gerätespezifische Sicherheitshinweise für Elektrotacker

VERLETZUNGSGEFAHR! Richten Sie das Gerät niemals auf sich selbst oder auf andere Menschen oder Tiere. Achten Sie daraufuf, dass sich keine Personen oder Tiere auf der anderen Seite des Werkstücks befinden.
SCHUTZEN SIE IHRE AUGEN! Tragen Sie eine Schutzbrille. Dies gilt ebenso für die Person, die beim Betrieb Stütz- und Haltearbeiten verrichtet.
Bestücken Sie das Magazin nur bei ausgeschalteten Gerät! Stellen Sie den EIN-/ AUS-Schalter auf die Position „0" undziehen Sie den Netzstecker!
- Verwenden Sie das Gerät nicht zum Befestigen von elektrischen Leitungen.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist{sicherer gehalten als mit ihrer Hand.
Fuhren Sie das Kabel immer nach hinten vom Gerät weg.

VERLETZUNGSGEFAHR! Verwenden Sie das Gerät nur mit den darauf vorgesehenen Klammern und Nageln. Achten Sie darauf, dass die Klammern oder Nagel nicht aus dem Werkstück Herausragen oder das Werkstück durchdringen.
Kurzzeitbetrieb: Lassen Sie das Gerät nach 15 Minuten Dauerbetrieb abkühlen.
VERLETZUNGSGEFAHR! Halten Sie Finger oder andere Körperteile von der Stirnplatte 7 fern.
Schießen Sie Klammern oder Nagel nie durch die Luft. Aus kurzer Distanz geschossene Klammern oder Nagel konnen zu schweren Verletzungen führen.
Fugen Sie mit dem Gerät ausschließlich weiche Werkstoffe wie Holz oder Gewebe zusammen. Andernfalls kann das Gerät beschädigt werden.

VORSICHT! Schlieben Sie das Gerät nur ausgeschaltet an den Netzstrom an! Stellen Sie den EIN-/AUS-Schalter auf die Position „0".

A WARNING! VERLETZUNGSGEFAHR!

Schalten Sie das Gerät nur unmittelbar vor dem Arbeitsbeginn ein. Wenn Sie das Gerät nicht verwenden, schalten Sie diese aus, um ein unbeabsichtigtes Auslösen zu verhindern.

Vor der Inbetriebnahme

Magazin bestücken

Drücken Sie den Magazinschieber 4 zusammen (siehe Abb. A).
Ziehen Sie den Magazinschieber 4 aus dem Magazin 5 des Gerats (siehe Abb. B).
Be füllen Sie das Magazin mit Klammern oder Nageln (siehe Abb. C).

Hinweis Nagel befinden: Verwenden Sie zum Befüssen mit Nageln den rechten Schacht, wie im Detailbild in Abb. C ersichtlich. Achten Sie darauf, dass sich der Nagelkopf stets oben befindet.

HINWEIS: Beachten Sie beim Befüllen die maximale Fülmenge von ca. 85 Klammern oder ca. 75 Nagel.

Schieben Sie nach dem Befüllen den Magazinschieber 4 bis zum Anschlag in das Magazin 5 bis dieser spürbar und hörbar einrastet.

HINWEIS: Mit der Füllstandanzeige 6 konnen Sie erkennen, ob das Magazin noch Klammern enthalt.

Schlagkraft einstellen

HINWEIS: Wahlen Sie die gingste Schlagkraft aus, die Sie zum Heften benötigen.

Beachten Sie darüber die Länge der verwendeten Klammern oder Nagel, sowie die Festigkeit des zu verarbeitenden Materials.

Schlagkraftregler 2

Schlagkraft erhöhen:

Drehen Sie den Schlagkraftregler 2 gegen den Uhrzeigersinn.

Schlagkraft verringern:

Drehen Sie den Schlagkraftregler 2 im Uhrzeigersinn.

Inbetriebnahme

Ein- und ausschalten

Stellen Sie den EIN-/ AUS-Schalter 3 auf die Position ^ um das Gerät einzuschalten.
Stellen Sie den EIN-/ AUS-Schalter 3 auf die Position 0^ , um das Gerät auszuschalten.

Heften/Nageln

Schalten Sie das Gerät ein, indem Sie den EIN-/ AUS-Schalter 3 auf die Position „l" stellen.
Drücken Sie das Gerät mit der Stirnplatte 7 an die Stelle des Materials, die Sie heften / nageln möchten.
Drucken Sie den Auslöser 1.

HINWEIS: Die eingebaute Schusssicherung in der Stirnplatte verhindert eine unbeabsichtigte Auslösung.

Fehler beheben

Ursache:

Eine Klammer oder ein Nagel blockiert das Gerät.

Lösung:

Öffnen Sie den Magazinschieber 4. Sie lösendadurch die Vorspannung. Losen Sie mit demInnensechskantschlüssel (Abb. D) die Schrauben an der Stirnplatte 7.
Entfernen Sie die Klammer oder den Nagel.

Wartung und Reinigung

WARNING! VERLETZUNGSGEFAHRI!

Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Netzstecker aus der Steckdose.

Der Elektrotacker ist wartungsfrei.

Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.
Reinigen Sie das Gerät direkt nach Abschluss der Arbeit.
Es dürfen keine Flüssigkeiten in das Innere des Gerätes gelangen.
- Verwenden Sie zum Reinigen des Gehäuses ein Tuch. Verwenden Sie niemals Benzin, Lösungs-mittel oder Reiniger, die Kunststoff angreifen.

Service

As HsHsHtHcERaT nur von qualifiziertem Fachpersonal und nur mit Originalersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Gerates erhalten bleibt.
Austausch des Steckers oder der Anschlussleitung immer vom Hersteller des Elektrowerkzeugs oder seinem Kundendienst ausführren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Hinweis: Nicht aufgeführte Ersatzteile (wie z.B. Kohlebürsten, Schalter) können Sie über unsere Callcenter bestellen.

Garantie

Sie erhalten auf这点 Gerät 3 Jahre Gar- tantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenchaft geprüft.itte bewahren Sie den Kassenbon als Nachweis für den Kauf auf.itte setzen Sie sich im Garantiefall mit ihrer Servicestelle Telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleibeile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist ledigious für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbrauchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihr gesetzlichen Rechte werden durch diese Garantie nicht eingeschrankt.

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel mussen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

IAN 273474

AT

Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 273474

CH

Service Schweiz

Tel.:[phone]

(0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 273474

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen konnen.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU mussen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

- Original-EG-Konformitätserklä-rung/Hersteller (€

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTRASSE 21, 44867 BOCHUM, DEUTSCHLAND, erklaren hiermit, dass diesen Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie

(2006/42/EC)

Elektromagnetische Verträglichkeit

(2004/108/EC)

RoHS Richtlinie

(2011/65/EU)

angewandte harmonisierte Normen

EN 60745-1/A11:2010

EN 60745-2-16:2010

EN 55014-1/A2:2011

EN 55014-2/A2:2008

EN 61000-3-2/A2:2009

EN 61000-3-3:2008

Typ / Gerätebezeichnung:

Elektrotacker PET 25 B1

Herstellungsjahr: 12-2015

Seriennummer: IAN 273474

Bochum, 31.12.2015

Semi Uguzlu

• Qualitätsmanager -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
