BEDIENUNGSANLEITUNG PBSG 95 B1 PARKSIDE

Bedienungs- und Sicherheitshinweise

Originalbetriebsanleitung

IT CH

AFFILATORE PER PUNTE TRAPANO

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR CH

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 5

Bestimmungsgemäß Gerbrauch. 6

Teilebeschreibung. 6

Lieberumfang . 6

Technische Daten . 6

Allgemeine Sicherheitshinweise

SicheresArbeiten . 7

Gerätespezifische Sicherheitshinweise für Bohrerschädigerate . 8

Originalzubehor/-zusatzgerate.. 9

Inbetriebnahme

Bohrer schleifen.. 9

Schleifstein auswechseln.

Wartung und Reinigung .Seite 10

Service . 10

Garantie . 10

Entsorgung . 11

Original-EG-Konformitätserklung/Hersteller

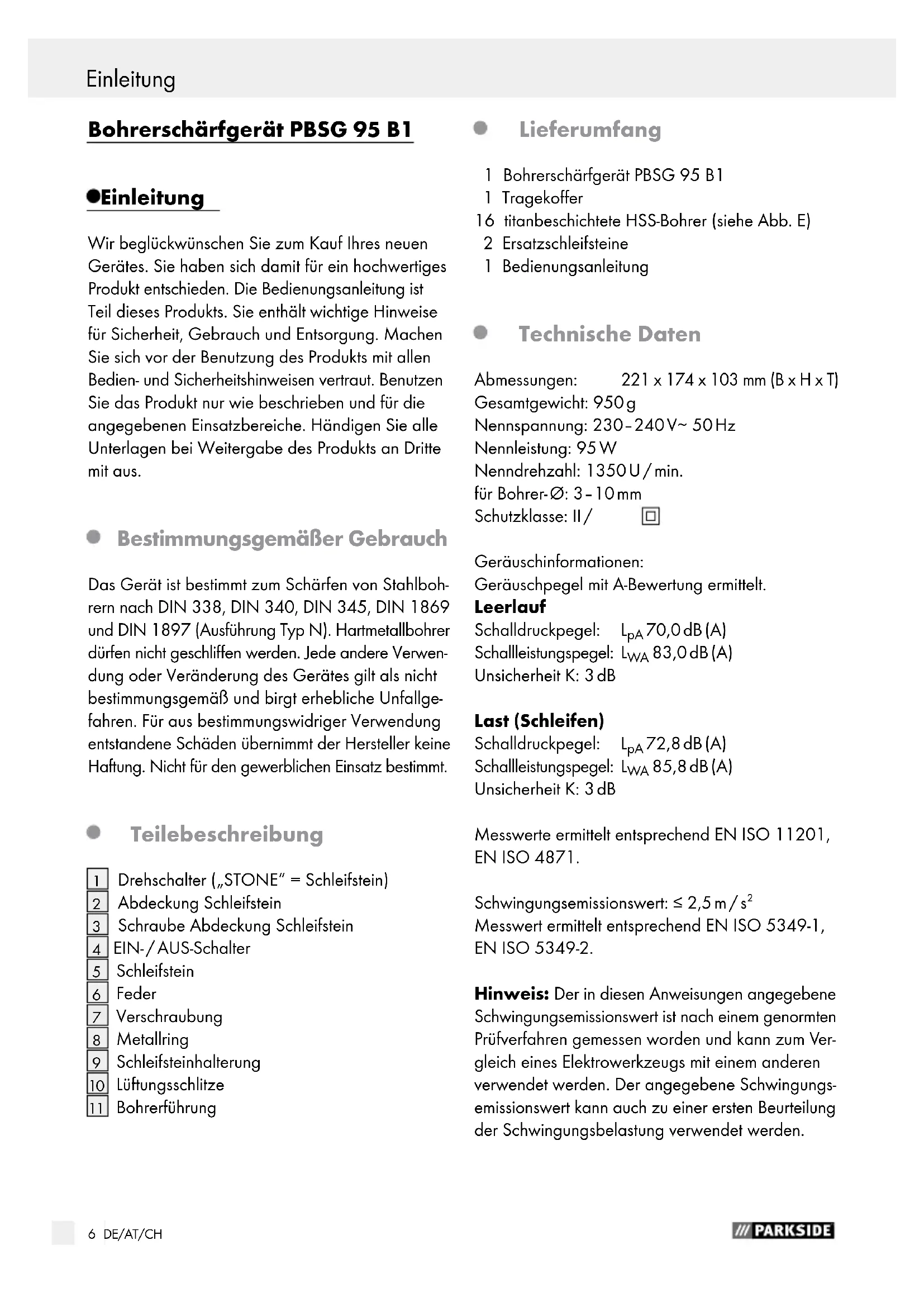

Bohrerschärfgerät PBSG 95 B1

●Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieserse Produkte. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Das Gerät ist bestimmt zum Scharfen von Stahlbohrern nach DIN 338, DIN 340, DIN 345, DIN 1869 und DIN 1897 (Ausführung Typ N). Hartmetallbohrer dürfen nicht geschlossen werden. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Nicht für den gewerblichen Einsatz bestimmt.

Teilebeschreibung

1 Drehschalter (^ ^ = Schleifstein)
2 Abdeckung Schleifstein
3 Schraube Abdeckung Schleifstein
4 EIN-/AUS-Schalter
5 Schleifstein
6 Feder
Verschraubung
8 Metallring
9 Schleifsteinalterung
10 Lufungsschlitze
11 Bohrerführung

- Lieferumfang

1 Bohrerschärfgerät PBSG 95 B1
1 Tragekoffer
16 titanbeschichtete HSS-Bohrer (siehe Abb. E)
2 Ersatzschleifsteine
1 Bedienungsanleitung

Technische Daten

Abmessungen: 221 × 174 × 103 ~mm(B × H × T)

Gesamtgewicht: 950g

Nennspannung: 230 - 240V 50Hz

Nennleistung: 95 W

Nenndrehzahl: 1350 U/min.

für Bohrer-0:3-10mm

Schutzklasse: II/

Gerauschinformationen:

Gerauschpegel mit A-Bewertung ermittelt.

Leerlauf

Schaldruckpegel: LpA 70,0 dB (A)

Schalleistungspegel: LwA 83,0 dB (A)

Unsicherheit K: 3 dB

Last (Schleifen)

Schaldruckpegel: LpA 72,8 dB (A)

Schalleistungspegel: LwA 85,8 dB (A)

Unsicherheit K: 3 dB

Messwerte ermittelt entsprechend EN ISO 11201, EN ISO 4871.

Schwingungsemissionswert: ≤ 2,5m / s^2

Messwert ermittelt entsprechend EN ISO 5349-1, EN ISO 5349-2.

Hinweis: Der in diesen Anweisungen angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer ersten Beurteilung der Schwingungsbelastung verwendet werden.

A WARNUNG! Der Schwingungsemissionswert kann während der tatsächlichen Benutzung des Elektrowerkzeugs sich von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird.

Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitaumes sollenn auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschelt ist oder bereits lauf, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Allgemeine Sicherheitshinweise

VORSICHT! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und

Brandgefahr folgende grundsatzliche Sicherheitsmaßnahmen zu beachten. Lesen Sie alle diese Hinweise, bevor Sie diesen Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf.

Sicheres Arbeitsen

1. Halten Sie ihren Arbeitsbereich in Ordnung.

Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.
2. Berücksichtigten Sie Umgebungseinflüsse.
■ eZen Sie Elektrowerkzeuge nicht dem Regen aus.
Benutzen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung.
Sorgen Sie für gute Beleuchtung des Arbeitsbereichs.
Benutzen Sie Elektrowerkzeuge nicht, wo Brand-oder Explosionsgefahr besteht.

1. Schützen Sie sich vor elektrischem Schlag.

Vermeiden Sie Körperberührung mit geerdeten Teilen (z.B. Rohre, Radiatoren, Elektroherde, Kuhlgeräte).
4. Halten Sie andere Personen fern.
Lassen Sie andere Personen, insbesondere Kinder, nicht das Elektrowerkzeug oder das Kabel

berühren. Halten Sie sie von ihrer Arbeitsbereich fern.

1. Bewahren Sie unbenutzte Elektrowerkzeuge sicher auf.

Unbenutzte Elektrowerkzeuge sollen an einem trockenen, hochgelegen den oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden.
6. Überlasten Sie Ihr Elektrowerkzeug nicht.
Sie arbeiten better und)sicherer im angegebenen Leistungsbereich.
7. Benutzen Sie das richtige Elektrowerkzeug.

Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten.
Benutzen Sie das Elektrowerkzeug nicht für solche Zwecke, für die es nicht vorgesehen ist. Benutzen Sie zum Beispiel keine Handkreissäge zum Schneiden von Baumästen oder Holzscheiten.

1. Tragen Sie geeignete Kleidung.

rägen Sie keine weite Kleidung oder Schmuck, sie konnten von beweglichen Teilen erfasst werden.
Beim Arbeitsen im Freien ist rutschfestes Schuhwerk empfehlenswert.

Tragen Sie bei langen Haaren ein Haarnetz.
9. Bnutzen Sie Schutzausrüstung.

Tragen Sie eine Schutzbrille.
Tragen Sie einen Gehorschutz.

Verwenden Sie bei stauberzeugenden Arbeiten eine Staubmaske.

1. Schlieben Sie die Staubabsaugeinrichtung an.
   Falls Anschlüsse zur Staubabsaugung vorhoden sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden.

2. Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist.
   Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

3. Sichern Sie das Werkstück.

Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten, als mit ihrer Hand.
13. Vermeiden Sie abnorme Körperhaltung.

Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

1. Flegen Sie ihre Werkzeuge mit Sorgfalt.

Halten Sie die Schneidwerkzeuge scharf und sauber, um better und sicherer arbeiten zu konnen.
Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel.
Kontrollieren Sie regelmäßig die Anschlussleitung des Elektrowerkzeugs und setzen Sie diese bei Beschäftigung von einem anerkannten Fachmann erneuern.
Kontrollieren Sie Verlängerungsleitungen regelmäßig und ersetzen Sie diese, wenn sie beschädigt sind.
Halten Sie Handgriffe trocken, sauber und frei von Öl und Fett.

1. Ziehen Sie den Stecker aus der Steckdose:

Bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeugen wie z.B. Sägeblatt, Bohrer, Fräser.
16. Lassen Sie keine Werkzeugschlüssel stecken.
Überprüfen Sie vor dem Einsatz, dass Schlüssel und Einstellwerkzeuge entfernt sind.
17. Vermeiden Sie unbeaufsichtigten Anlauf.
Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose ausgeschaltet ist.
18. Benutzen Sie Verlängerungskabel für den Außenbereich.
- Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlangerungskabel.
19. Seien Sie aufmerksam.
Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind.
20. Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschädigungen.
Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfrei und bestimmungsgemäß Funktion untersucht werden.
Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen, oder ob Teile beschädigt sind. Sümmtliche Teile

müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreiien Betrieb des Elektrowerkzeugs zu gewährleisten.
Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, sowie nicht anders in der Gebrauchsanweisung angegeben ist.
Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden.
Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lasst.

1. VORSICHT!
   Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

2. Lassen Sie Ihr Elektrowerkzeug durch eine Elektrofachkraft reparieren.

Dieses Elektrowerkzeug entspricht den einschlagigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführten werden, indem Originalersatzteile verwendet werden; andernfalls konnen Unfälle für den Benutzer entstehen.

Gerätespezifische Sicherheitshinweise für Bohrschädfgeräte

Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie den Netzstecker in die Steckdose stecken.
Ziehen Sie vor Reinigung oder Wartung immer den Netzstecker. Dies verhindert den unbeabsichtigten Start des Gerätes.
Die Lüftungsöffnungeder Motor
einheit mussen immer frei sein.
Andernfalls droht Gefahr durch Überhitzung.
Bei Arbeiten am Gerät, sowie Transport, bzw. Aufbewährung bringen Sie den EIN-/AUS-Schalter 4 in die Position „0" (Aus), um unbeabsichtigtes Anlaufen zu verhindern.
BRANDGEFAHR DURCH FUNKENFLUG!
Wenn Sie Metalle schleifen entsteht Funkenflug.
Achten Sie deshalb unbedingt daraufuf, dass keine Personen gefährdet werden und sich keine

Allgemeine Sicherheitshinweise / Inbetriebnahme

brennbaren Materialien in der Naze des Arbeitsbereiches befinden.

A WARNING! VERLETZUNGSGEFAHR!

Schalten Sie das Gerät bei einem Stromausfall oder wenn der Netzstecker gezogen wird, so fort mit dem EIN-/ AUS-Schalter aus. Dies verhindert einen unkontrollierten Wiederanlauf, bei dem Sie sich verletzen konnen.

Betreiben Sie das Gerät nicht mit beschädigtem Netzkabel oder Netzstecker.
Schleifsteine müssen sorgsam nach Anweisungen des Herstellers aufbewahrt und gehandelt werden.
Vergewissern Sie sich, dass Schleifwerkzeuge nach den Anweisungen des Herstellers angebracht sind.
Kontrollieren Sie den Schleifstein vor seiner Verwendung. Verwenden Sie keine abgebrochenen, gesprungen oder anderweitig beschädigten Erzeugnisse.
Sorgen Sie dazu, dass ein Schleifwerkzeug vor Gebrauch richtig angebracht und befestigt wird. Lassen Sie das Werkzeug im Leerlauf 30 Sekunden in einer sicheren Lage laufen, sofort anhalten, wenn betrachtliche Schwingungen auftreten oder wenn Mängel festgestellt werden. Wenn dieser Zustand eintritt, überprüfen Sie die Maschine, um die Ursache zu ermitteln.
- Originalzubehör/-zusatzgeräte
Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Gebrauchsanweisung angegeben sind. Der Gebrauch anderer als in der Bedienungsanleitung empfohlener Einsatzwerkzeuge oder anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

Inbetriebnahme

Bohrer schleifen

HINWEIS: Schleifen Sie schwer beschädigte Bohrer zuerst grob an einem Schleifbock vor.

• Senken Sie den Schleifstein komplett ab. Drehen Sie hierfür den Drehschalter bis zum Anschlag in Richtung DOWN.
  Führren Sie den Bohrer in diekleinste passende Bohrerführung 11 am Bohrerscharfgerat. Die exakten GroBen () der jeweiligen Bohrerführung 11 konnen Sie an der Beschchriftg (3 bis 10) ablesen.
  Drucken Sie den EIN-/ AUS-Schalter auf Position „I", um das Gerät einzuschalten.
  Drehen Sie solange den Drehschalter in Richtung UP bis Sie ein Schleifgeräusch horen.

HINWEIS: Mit dem Drehschalter 1 regulieren Sie die Position des Schleifsteines im Gehäuse des Schleifkopfes und damit den Anpressdruck des Schleifsteines gegen den Bohrer. Je weiter Sie den Drehschalter 1 in Richtung UP▲drehen,esto mehr erhöht sich der Anpressdruck. Achten Sie daraufuf, dass Sie den Schleifstein nicht zu welt nach oben drehen. Andernfalls kann der Schleifstein am Gehäuse anschlagen.

Drehen Sie den Bohrer bei leichtem Druck locker und schnell zwischen dem linken und dem rechten Anschlag etwa 10-mal hin und her (bei kleinen Bohrern etwa 5-mal).
Ziehen Sie den Bohrer etwas heraus, drehen Sieihn um 180^ (horizontal) und führen ihn wieder bis zum Schleifstein ein.
Wiederholen Sie den gesamten Vorgang gegebenfalls, bis beiden Schneiden scharf sind. Führn Sie den Anschliff so aus, dass der Winkel (a) zwischen beiden Schneidkanten (b) 118^ beträgt. Beide Schneidkanten (b) müssen den gleichen Winkel zur Bohrachse (a) haben und gleich lang sein, damit der Bohrer zentrisch lauft (siehe nachfolgende Abbildungen).

Drücken Sie den EIN-/ AUS-Schalter auf Position „0", um das Gerät auszuschalten.

Schleifstein auswechseln

A WARNING! VERLETZUNGSGEFAHR!

Bevor Sie Arbeiten am Gerät durchführren,ziehen Sie immer den Netzstecker aus der Steckdose. Wechseln Sie den Schleifstein aus, wenn er abgenutzt oder beschädigt ist (nachlassende, unregelmäßige Schleifleistung, gebrochener Stein). Sie benötigen für diesen Arbeitssschrift einen Kreuzschraubendreher.

Schrauben Sie die drei Schraub der Abdeckung Schleifstein 2 heraus und entnehmen Sie die Abdeckung 2, siehe auch Abb. A.
Nehmen Sie den Schleifste heraus.
Spannen Sie den Schleifstein in einen Schraubstock. Losen Sie die Verschraubung, die den Schleifstein an der Schleifsteinhalterung halt, mit Hilfe eines 23 mm Maulschlussels oder eines Nuss-Schraubendrethers, siehe Abb. B.

HINWEIS! LINKSGEWINDE ZUM ÖFFNEN NACH RECHTS DREHEN!

Entnehmen Sie den Metallring 8.

Montieren Sie entsprechend den neuen Schleifstein mit der abgeflachten Kante nach unter an der Schleifsteinhalterung 9 und setzen Sie den Metallring 8 wieder ein.
Spannen Sie den Schleifstein wieder in einen Schraubstock undziehen Sie die Verschraubung mit Hilfe eines 23 mm Maulschlussels wie der fest.

HINWEIS! LINKSGEWINDE ZUM SCHLIESSEN NACH LINKS DREHEN!

Beachten Sie, dass die Fedem im Gerat gemäß Abb. D eingesetzt ist und setzen Sie den Schleifstein in das Gerät ein. Drehen Sie den Schleifstein, bis dieser wieder passgenau wie in Abb. A platziert ist, andernfalls lassst sich die Abdeckung Schleifstein 2 nicht montieren.
Setzen Sie die Abdeckung Schleifste® wieder auf und verschrauben Sie sie mit den drei Schrauben 3.

Wartung und Reinigung

Das Bohrscharfgerat ist abgesehen vom Wechsel der Schleifsteine wartungsfrei.

Reinigen Sie das Gerät regelmäßig, direkt nach Abschluss der Arbeit.
Verwenden Sie zur Reinigung des Gehäuses ein trockenes Tuch und keinesfalls Benzin, Lösungsmittel oder Reiniger.

A WARNUNG! Öffnen Sie niemals die Geräte.

Lassen Sie Reparatur- oder Austauscharbeiten nur von der Servicestelle oder einer Elektrofachkraft durchführten.

Service

A WARNUNG! Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Originalersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
A WARNUNG! Lassen Sie den Austausch des Steckers oder der Anschlussleitung immer vom Hersteller des Elektrowerkzeugs oder seinem Kundendienst ausfuhren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Hinweis: Nicht aufgeführte Ersatzteile (wie z.B. Kohlebürsten, Schalter) können Sie über unsere Callcenter bestellen.

Garantie

Sie erhalten auf这点 Gerät 3 Jahre Gar- tantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenchaft geprüft.itte bewahren Sie den Kassenbon als Nachweis für den Kauf auf.itte setzen Sie sich im Garantiefall mit ihrer Servicestelle Telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleibeile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbrauchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihr gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

DE
Service Deutschland
Tel.: [phone]
E-Mail: [e-mail]

IAN 108189

AT
Service Österreich
Tel.: [phone]
(0,15 EUR/Min.)
E-Mail: [e-mail]

IAN 108189

CH
Service Schweiz
Tel.:[phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)
E-Mail: [e-mail]

IAN 108189

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen konnen.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfolhen Sie bei ihrer Gemeinde-oder Stadtverwaltung.

- Original-EG-Konformitätserklä-rung/Hersteller (€

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTRASSE 21, 44867 BOCHUM, DEUTSCHLAND, erklaren hiermit, dass diesen Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie (2006/42/EC)

EG-Niederspannungsrichtlinie (2006/95/EC)

Elektromagnetische Verträglichkeit (2004/108/EC)

RoHS Richtlinie (2011/65/EU)

angewandte harmonisierte Normen

EN61029-1:2009+A11

EN 55014-1:2006+A1+A2

EN 55014-2:1997+A1+A2

EN 61000-3-2:2006+A1+A2

EN 61000-3-3:2013

Typ/Gerätebezeichnung:

Bohrerscharfgerat PBSG 95 B1

Herstellungsjahr: 02-2015

Seriennummer: IAN 108189

Bochum, 28.02.2015

Semi Uguzlu

• Qualitätsmanager -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
