Produkttyp	Funkwecker (Alarmklingel)
Marke	TFA
Modell	60.2528
Abmessungen	81 × 33 × 81 mm
Gewicht	116 g (nur Gerät)
Stromversorgung	2 x 1,5 V AA-Batterien (enthalten)
Anzeige	LCD mit automatischer Hintergrundbeleuchtung (Lichtsensor)
Zeitgenauigkeit	Funkgesteuert DCF-77, tägliche Synchronisation um 3:00 Uhr
Zeitzone	Einstellbar von -9 bis +9
Alarm	Doppelalarm mit zwei verschiedenen Klingeltönen, Schlummerfunktion 5 Minuten
Innentemperatur	Bereich -10°C bis +50°C (14°F bis 122°F), °C/°F umschaltbar
Kalender	Anzeige von Wochentag und Datum, Sprache der Wochentage einstellbar (FR, DE, EN, ES, IT, NL)
Funktionen	Manueller DCF-Empfang, manuelle Zeiteinstellung, Deaktivierung des Empfangs
Sicherheit	Nicht reparieren, zerlegen oder verändern; Batterien von Kindern fernhalten; extreme Temperaturen und Feuchtigkeit vermeiden
Wartung	Reinigung mit weichem, feuchtem Tuch; Batterien bei längerer Nichtbenutzung entfernen
Reparierbarkeit	Keine austauschbaren Teile; bei anhaltenden Problemen den Händler kontaktieren

Häufig gestellte Fragen - 60.2528 TFA

Wie stelle ich die Uhr manuell ein, wenn das DCF-Signal nicht empfangen wird?

Halten Sie im Normalmodus die SET-Taste auf der Rückseite 3 Sekunden lang gedrückt. Verwenden Sie die Tasten + oder -, um Stunden, Minuten, Jahr, Monat, Tag einzustellen. Bestätigen Sie mit SET. Wenn der DCF-Empfang aktiviert ist (ON), wird die manuelle Zeit nach erfolgreichem Empfang ersetzt.

Wie aktiviere oder deaktiviere ich den DCF-Empfang?

Halten Sie die --Taste 3 Sekunden lang gedrückt, um den Empfang manuell zu starten (das DCF-Symbol blinkt). Halten Sie erneut - für 3 Sekunden, um ihn zu stoppen. Sie können den Empfang auch im Einstellmodus deaktivieren: Halten Sie SET 3 Sekunden, stellen Sie DCF mit den Tasten + oder - auf OFF und bestätigen Sie.

Wie stelle ich den ersten Alarm ein?

Drücken Sie im Normalmodus die Taste SET 1. Die Alarmzeit blinkt. Verwenden Sie + oder -, um die Stunden einzustellen, bestätigen Sie mit SET 1. Stellen Sie die Minuten auf die gleiche Weise ein. Um den Alarm zu aktivieren, schieben Sie den Schalter AL 1 ON/OFF nach oben (ON). Ein farbiges Zeichen und ein Alarmrahmen erscheinen.

Wie verwende ich die Schlummerfunktion?

Wenn der Alarm ertönt, drücken Sie die Taste SNOOZE/LIGHT. Der Alarm wird für 5 Minuten unterbrochen und das Symbol zZ blinkt. Sie können diesen Vorgang so oft wie nötig wiederholen.

Wie ändere ich die Temperatureinheit (°C/°F)?

Im Einstellmodus (halten Sie SET 3 Sekunden) navigieren Sie durch die Parameter, bis die Temperatureinheit blinkt. Verwenden Sie + oder -, um zwischen °C und °F zu wechseln. Bestätigen Sie mit SET.

Warum ist die Anzeige leer?

Überprüfen Sie die Polarität der Batterien (+/- beachten). Wenn die Batterien leer sind, ersetzen Sie sie durch zwei neue 1,5 V AA-Batterien. Wenn das Problem weiterhin besteht, drücken Sie mit einem spitzen Gegenstand auf die RESET-Taste auf der Rückseite des Geräts.

Wie schalte ich die Hintergrundbeleuchtung manuell ein?

Drücken Sie kurz die Taste SNOOZE/LIGHT. Die Hintergrundbeleuchtung wird für 5 Sekunden aktiviert. Stellen Sie sicher, dass der Schalter AUTO LIGHT ON/OFF auf der Rückseite auf ON steht, wenn Sie eine automatische Beleuchtung in Abhängigkeit von der Umgebungshelligkeit wünschen.

Wie wechsle ich die Batterien?

Öffnen Sie das Batteriefach auf der Rückseite. Entfernen Sie die alten Batterien und legen Sie zwei neue 1,5 V AA-Batterien unter Beachtung der Polarität (+/-) ein. Schließen Sie das Fach. Wenn das Batteriesymbol erscheint, ist es Zeit für einen Wechsel.

Wie setze ich das Gerät zurück (Reset)?

Verwenden Sie einen spitzen Gegenstand (z. B. eine Büroklammer), um die RESET-Taste auf der Rückseite des Geräts zu drücken. Dadurch werden die Werkseinstellungen wiederhergestellt. Sie müssen dann die Uhr und die Alarme neu einstellen.

Wie stelle ich die Sprache der Wochentage ein?

Im Einstellmodus (halten Sie SET 3 Sekunden) navigieren Sie durch die Parameter, bis die Sprache blinkt (Standard D für Deutsch). Verwenden Sie + oder -, um zwischen D (Deutsch), EN (Englisch), FR (Französisch), ES (Spanisch), IT (Italienisch) oder NL (Niederländisch) zu wählen. Bestätigen Sie mit SET.

BEDIENUNGSANLEITUNG 60.2528 TFA

TFA_No. 60.2528_Anleitung

31.03.2014

09:55 Uhr

Seite 1

Bedienungsanleitung
Instruction manual
Mode d'emploi
Instrucciones de uso
Gebruiksaanwijzing
Istruzioni per l'uso

TFA

Kat. Nr. 60.2528

C

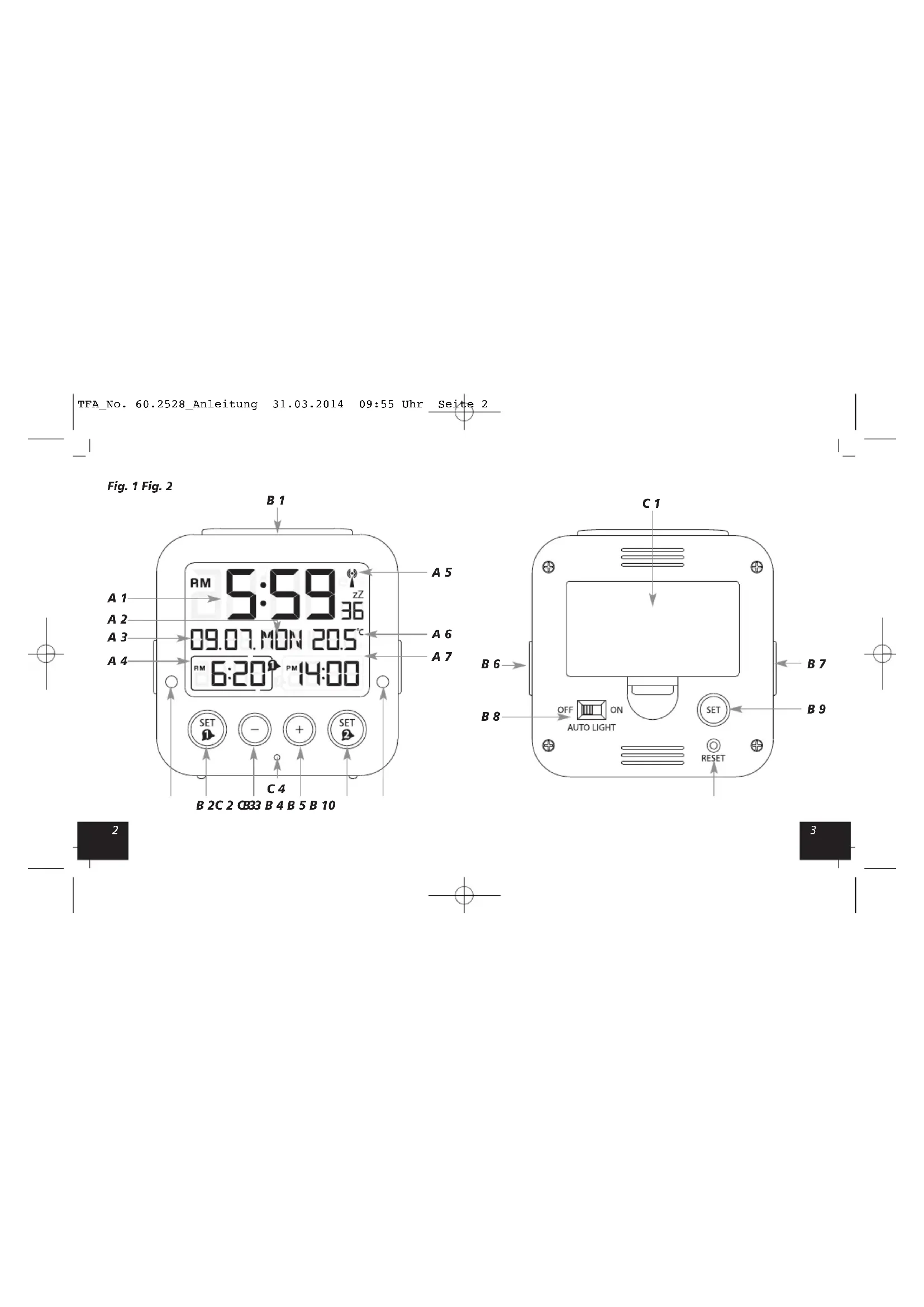

TFA_No. 60.2528_Anleitung 31.03.2014 09:55 Uhr Seite 2

Fig.1 Fig.2

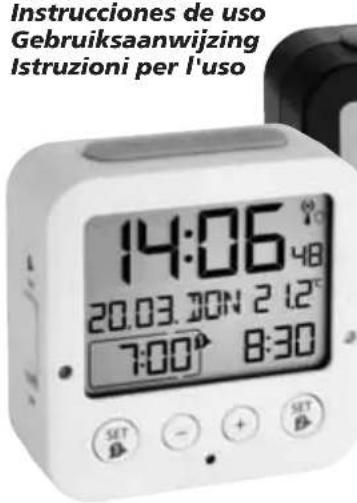

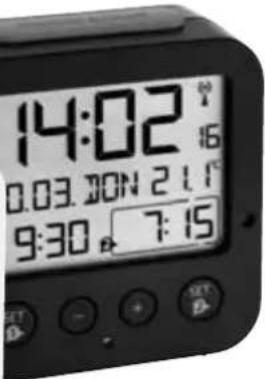

BINGO - Funkwecker

Vielen Dank, dass Sie sich für diese Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sichitte die Bedienungsanleitung genau durch.
• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährung ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
• Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben konnen.
• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung.
• Beachten Sie entsprechenden die Sicherheitshinweise!
  Bewahren Sie diese Bedienungsanleitung gut auf!

2. Lieferumfang

Funkwecker
Bedienungsanleitung
- Batterien

3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes

Funkuhr mit höchster Genauigkeit
Mit Zeitzone und manueller Einstellmöglichkeit

BINGO - Funkwecker

Zwei Alarmzeiten mit verschiedenen Wecktönen
Schlummerfunktion
Anzeige der Innentemperatur
Anzeige von Wochentag und Datum
- Automatische Hintergrundbeleuchung mit Lichtsensor

4. Zu ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschieden Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.
• Das eigemächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.
• Dieses Gerät ist nicht zur öffentlichen Information geeignet und nur für den privaten Gebrauch bestimmt.

Vorsicht!

Verletzungsgefahr:

• Bewahren Sie das Gerät und die Batterien außerhalb der Reichweite von Kindern auf.
• Batterien nicht ins Feuer werfen, kurzschlieben, auseinander halten oder aufladen. Explosionsgesahr!

BINGO - Funkwecker

• Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der Batterien zu vermeiden, sollenn schwache Batterien möglichst Schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs.
• Beim Hantieren mit ausgelaufenen Batterien chemikalienbestandige Schutzhandschuhe und Schutzbrille/TRagen!

Wichtige Hinweise zur Produktssicherheit!

• Setzen Sie das Gerät keinen extremen Temperatures, Vibrationen und Erschütterungen aus.
  Vor Feuchtigkeit schützen.

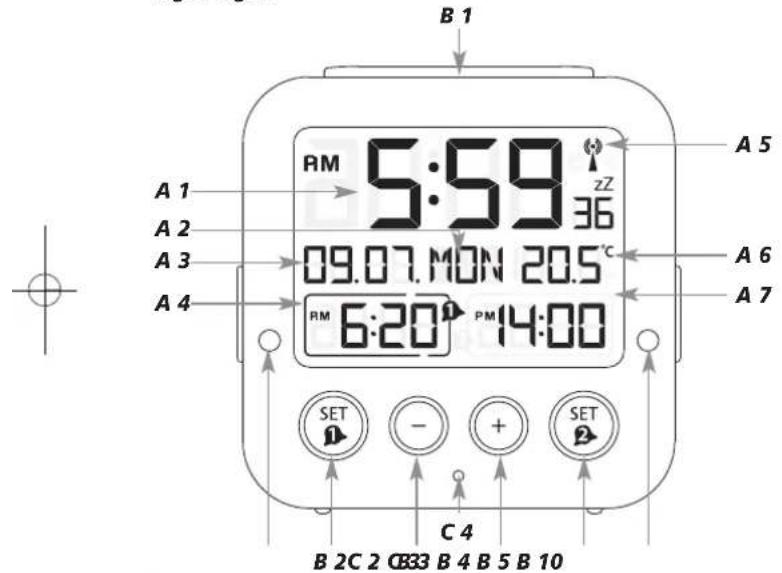

5. Bestandteile

A:Display:

A1: Uhrzeit, Sekunden
A 2: Wochentag
A3: Datum
A 4: Alarmzeit 1 (aktiviert)
A 5: DCF-Empfangszeichen
A 6: Temperatur
A7:Alarmzeit2

BINGO - Funkwecker

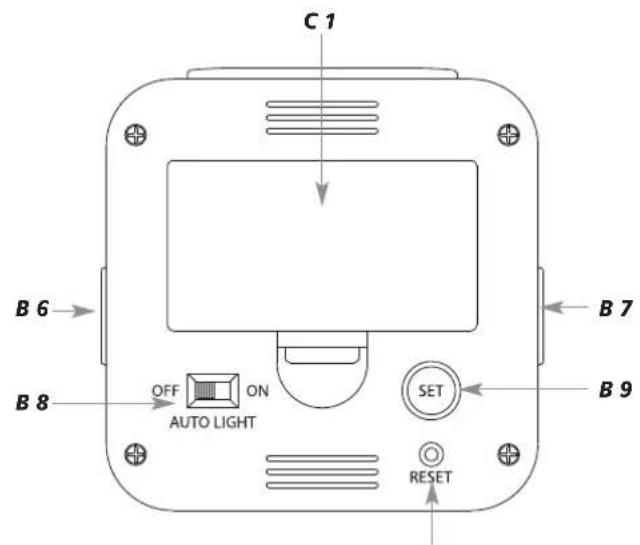

B: Tasten:

B 1: SNOOZE/LIGHT Taste
B 2: SET 1 Taste
B3:-Taste
B4:+Taste
B 5: SET 2 Taste
B 6: AL 1 ON/OFF Schiebeschalter
B7:AL2ONIOFF Schiebeschalter
B 8: AUTO LIGHT ON/OFF Schiebeschalter
B 9: SET Taste
B10: RESET Taste

C:Gehäuse:

C1:Batteriefach
C 2: Farbmarke Alarmzeit 1 AN/AUS
C3: Farbmarke Alarmzeit 2 AN/AUS
C4:Lichtsensor

6. Inbetriebnahme

• Offnen Sie das Batteriefach und legen Sie die zwei Batterien 1,5 V AA ein. Achten Sie auf die richtige Polarität beim Einlagen der Batterien.

BINGO - Funkwecker

SchlieBen Sie das Batteriefach wieder.
- Ein kurzer Signatton ertont und es werden alle LCD Segmente kurz angezeigt.
Die Uhr versucht nun, das Funksignal zu empfangen und das DCF-Empfangszeichen binkt. Wenn das Funksignal nach 3-8 Minuten empfangen wurde, werden die funkgesteuerte Zeit, das Datum und das DCF-Empfangszeichen ständig im Display angezeigt.
- Der DCF-Signalempfang finden tätigch um 3:00 Uhr morgensstatt. Ist der Empfang um 3:00 Uhr nicht erfolgreich, so finden um 4.00 und um 5:00 Uhr früh weitere Empfangsversuche staat.
- Ist kein Funkempfang möglich, können Sie die Initialisierung auch manuell starten.
- Halten Sie die - Taste für drei Sekunden gedrückt.
Das DCF-Empfangszeichen blinkt.
Zum Beenden des DCF-Empfangsversuchs halten Sie die - Taste noch einmal für drei Sekunden gedrückt. Das DCF-Empfangszeichen verschwindet.
- Es gibt drei verschiedene Empfangssymbole:

blink - Empfang aktiv

BINGO - Funkwecker

bleibt stehen - Empfangs erfolgreich

kein Symbol - Empfang wurde deaktiviertausgeschaltet

• Falls die Funkuhr kein DCF-Signal empfangen kann (z.B. wegen Störungen, Übertragungsdistance, etc.), kann die Zeit manuell eingestellt werden. Die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe: Manuelle Einstellungen).

Empfang der Funkzeit

Die Zeitübertragung erfolgt von einer Cäsum Atom-Funkuhr, die von der Physikalisch Technischen Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Höhe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal übertragen mit einer Reichweite von ca. 1.500km . Ihr Funkuhr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Wahrend der Sommerzeit erscheint in Display. Der Empfang hangt hauptsächlich von der geographischen Lage ab. Im Normalfall sollenn innerhalb des Radius von 1.500km ausgehend von Frankfurt bei der Übertragung keine Probleme auftauchen.

BINGO - Funkwecker

Bitte beachten Sie folgende Hinweise:

• Es wird empfohlen, einen Abstand von mindestens 1,5 - 2 Metern zu eventuell störenden Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten.
• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwacher. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu Platzieren und/oder durch Drehen das Funksignal better zu empfangen.
• Nachts sind die atmospharischen Störungen meinst geringer und ein Empfang ist in den beiden Fällen möglich. Ein einiger Empfang pro Tag genutzt, um die Genauligkeit zu gewährleisten und Abweichungen unter 1 Sekunde zu halten.

7. Bedienung

• Halten Sie die - oder + Taste im Einsteinmodus gedrückt, gelangen Sie in den Schnelllauf.
• Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 15 Sekunden keine Taste gedrückt wird.
• Bei aktiviertem Tastenton wird jeder Tastenbedienung mit einem Piep-Ton quittiert.

7.1 Manuelle Einstellungen

• Halten Sie die SET Taste auf der Rückseite im Normalmodus für drei Sekunden gedrückt.

BINGO - Funkwecker

• dcF entschweit im Display und ON (Voreinstellung) blinkt. Standardgemäß ist der DCF-Empfang aktiviert und nach erfolgschem Empfang des DCF-Signals ist keine manuelle Einstellung erforderlich.
• Drücken Sie die - oder + Taste, wenn Sie den DCF-Funkempfang deaktivieren wollen (OFF).
  Bestätigen Sie die Eingabe mit der SET Taste.
• Bei aktiviertem DCF-Funkempfang (ON) konnen Sie nach der Bestätigung mit der SET Taste die Zeitzone (TZ entscheid im Display und 0 Voreinstellung blinkt) einstellen.
• Drücken Sie die - oder + Taste, um die Zeitzone einzustellen (+9/-9).
• Die Zeitzoneneinstellung wird bereits, wenn das DCF-Funksignal empfangen werden kann, die Zeitzone sich aber von der DCF-Funkzeit unterscheidet (z.B. +1=ine Stunde später).
  Bestätigen Sie die Eingabe mit der SET Taste.
• Drücken Sie die SET Taste noch einmal und Sie können nun nacheinander die Stunden, die Minuten, das Jahr, den Monat, den Tag, die Temperatureinheit (Voreinstellung: °C), die Sprache für den Wochentag (Voreinstellung: Deutsch) und den Tastenton (Voreinstellung: OFF) ansteuern und mit der - oder + Taste einstehen.

BINGO - Funkwecker

Bestätigen Sie die Eingaben mit der SET Taste.
- Bei erfolgreichem Empfang des DCF-Funksignals und wenn der DCF-Funkempfang (ON) aktiviert ist, wird die manuell eingestellte Zeit überschieden.

7.1.1 Einstellung der Temperatureinheit

• Drücken Sie die - oder + Taste, um von Celsius (°C) auf Fahrenheit (°F) als Temperatureinheit zu wechseln.
• Bestätigen Sie die Eingabe mit der SET Taste.

7.1.2 Einstellung der Sprachauswahl für den Wochentag

• Stellen Sie die gewünschte Sprache für den Wochentag mit der - oder + Taste ein: Deutsch (D), Englisch (EN), Französisch (FR), Spanish (ES), Italienisch (IT) oder Niederlandisch (NL).
• Bestätigen Sie die Eingabe mit der SET Taste.

7.1.3 Einstellung des Tastentons

• Standardgemäß ist der Tastenton (beep) deaktiviert (OFF)
• Drücken Sie die - oder + Taste, wenn Sie den Tastenton einschalten wollen (ON).
• Bestätigen Sie die Eingabe mit der SET Taste.

BINGO - Funkwecker

8. Alarm

• Der Wecker verfügbar über zwei Weckalarme mit entsprechenden Alarmtönen.

8.1 Einstellung der ersten Alarmzeit

• Drucken Sie die SET 1 Taste im Normalmodus.
• 7:00 (Voreinstellung) oder die zuletzt eingestellt Alarmzeit erscheint im Display.
  Die Stundenanzeige blinkt.
• Stellen Sie mit der - oder + Taste die Stunden ein.
  Bestätigen Sie die Eingabe mit der SET 1 Taste.
  Die Minutenanzeige blinkt und Sie konnen nun mit der - oder +Taste die Minuten einstellen.
  Bestätigen Sie die Eingabe mit der SET 1 Taste.
• Auf dem Display erscheint die eingestellte Alarmzeit.
• Um die Alarm-Funktion zu aktivieren, schiben Sie den AL 1 ONIOFF Schiebeschalter nach oben (ON). Gleichzeitig wird der Punkt farbig markiert und um die eingestellte Alarmzeit erscheint ein Rahmen mit dem Alarm-Symbol
  Die erstige Alarmzeit ist aktiviert.
• Wenn die eingestellte Alarmzeit erreicht ist, beginnnt der Wecker zu klingeln.

BINGO - Funkwecker

• Das Alarmsymbol blinkt und die Hintergrundbeleuchung schaltet sich für 5 Sekunden an.
• Drücken Sie auf eine beliebige Taste und der Alarm wird been-det.
• Wird der Alarm nicht beendet, schaltet sich der ansteigende Alarmton automatisch nach ein paur Minuten aus.
• Das Alarmsymbol bleibt im Display stehen und der Weckalarm aktiviert sich erneut zur gleichen Alarmzeit wieder.
• Wenn der Wecker klingelt, drücken Sie die SNOOZE/LIGHT Taste, um die Snooze-Funktion zu aktivieren.
• Ist die Snooze-Funktion aktiviert, blinkt zZ auf dem Display.
• Der Alarm wird für die Dauer von 5 Minuten unterbrochen.
• Schieber den Sie den AL 1 ON/OFF Schiebeschalter nach unten (OFF), um die Alarm-Funktion auszuschalten.
• Das Alarm-Symbol und die Farbmarke verschwinden.

8.2 Einstellung der zweiten Alarmzeit

• Drucken Sie die SET 2 Taste im Normalmodus.
• 7:00 (Voreinstellung) oder die zuletzt eingestellt Alarmzeit erscheint im Display.
• Sie können nun auf die gleiche Weise die zweite Alarmzeit einstellen.

BINGO - Funkwecker

Zum Aktivieren/Deaktivieren der zweiten Alarmzeit schieben Sie den AL 2 ONIOFF Schiebeschalter nach oben (ON)/unter (OFF).

9. Beleuchting

• Drucken Sie die SNOOZEILIGHT Taste.
  Die Hintergrundbeleuchting wird fur 5 Sekunden aktiviert.
• Das Gerät verfügt über einen Lichtsensor und schaltet die Beleuchtung bei Dunkelheit automatisch an.
• Mit dem AUTO LIGHT ON/OFF Schiebeschalter auf der Rückseite können Sie die automatische Hintergrundbeleuchtung anoder ausschalten.
• Im Display erscheint oder verschwindet
• Achtung: Wahrend eines DCF-Signalempfangs wird die Beleuchtung kurzzeitig deaktiviert bzw. besteht sich nicht aktivieren.

10. Pflege und Wartung

• Reinigen Sie das Gerät mit einem weichen,leitung feuchten Tuch.Keine Scheuer- oder Lösungsmittel verwenden!
• Entfernen Sie die Batterien, wenn Sie das Gerät langere Zeit nicht verwenden.
  Bewahren Sie Ihr Gerät an einem trockenen Platz auf.

BINGO - Funkwecker

10.1 Batteriewechsel

• Sobald das Batteriesymbol entscheid, wechseln Sieitte die Batterien.
• Offnen Sie das Batteriefach und legen Sie zwei neue Batterien 1,5 V AA polichtig ein.
  SchlieBen Sie das Batteriefach wieder.

11. Fehlerbeseitigung

Problem Lösung

Keine Anzeige Batterien polrlichtig einlagen

Batterien wechseln

Kein DCF Empfang

Taste fur drei Sekunden gedruckt halten, um Empfangsversuch auszulosen

DCF-Funkempfang im Einstellmodus einschalten (ON)
Anderen Aufstellort für das Gerät wahlen
Empfangsversuch in der Nacht abwarten
Beseitigen der Störquellen

BINGO - Funkwecker

Neuinbetriebnahme des Gerätes gemäß Anleitung
Uhrzeit manuell einstellen

Keine Beleuchtung

→ Schiebeschalter AUTO LIGHT auf ON stellen (siehe Punkt: Beleuchtung)
Uhr befindet sich im DCF-Signalempfangsmodus

Unkorrekte Anzeige Batterien wechseln

RESET Knopf auf der Rückseite mit einem spitzen Gegenstand drucken

Wenn Ihr Gerät zus dasier Maßnahmen immer noch nicht Funktioniert, wenden Sie sich an den Handler, bei dem Sie das Produkt gekauft haben.

12. Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycliert und wiederverwendet werden können.

BINGO - Funkwecker

Batterien und Akkus dürfen keinesfalls in den Hausmull!

Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgereichen Entsorgung beim Handel oder entsprchenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben.

Die Bezeichnungen fur enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet.

Dieses Produkt darf nicht mit dem Hausmull entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesen- nen Annahmestelle fur die Entsorgung von Elektround Elektronikgeräten abzugeben

13. Technische Daten

Spannungsversorgung: Batterien 2 x 1,5 V AA

BINGO - Funkwecker

D

Messbereich Temperatur: -10^ +50^(+14^ +122^) ^ C / ^ umschaltbar

GehausemaBe: 81 × 33 × 81 mm

Gewicht: 116 g (nur das Gerät)

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim.
Die Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann öffentlich werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden.
Die neuesten technischen Daten und Informationen zu ihrer Produkt finden Sie unter Eingabe der Antikel-Nummer auf unserer Homepage.

EU-KONFORMITÄTSERKLÄRUNG

Wir erklären hiermit, dass diese Funkanlage die wesentlichen Anforderungen der R&TTE Directive 1999/IS/EG erfüllt.
Eine Kopie der unterscriebenen und mit Datum versehenen Konformitäserkräzung erhalten Sie auf Anfrage unter [e-mail].

www.tfa-dostmann.de 03/2014

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim.

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wert

13. Technische gegevens

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim.

TFA_No. 60.2528_Anleitung 31.03.2014 09:55 Uhr Seite 50

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim.
