BEDIENUNGSANLEITUNG 60.2530.02 TFA

TFA_No. 60.2530_anl_06_15 25.06.2015 15:10 Uhr Seite 1

Bedienungsanleitung Instruction manual Mode d'emploi Istruzioni per l'uso Gebruiksaanwijzing Instrucciones de uso

TFA

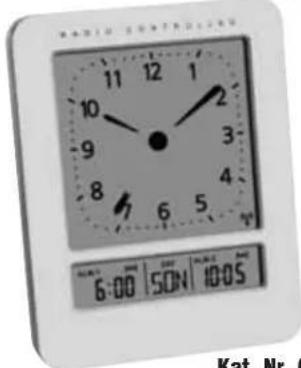

MADIO CONTROLLED 6:00 50N 10:05 Kat Nr C

Kat. Nr. 60.2530.02

CE

RoHS

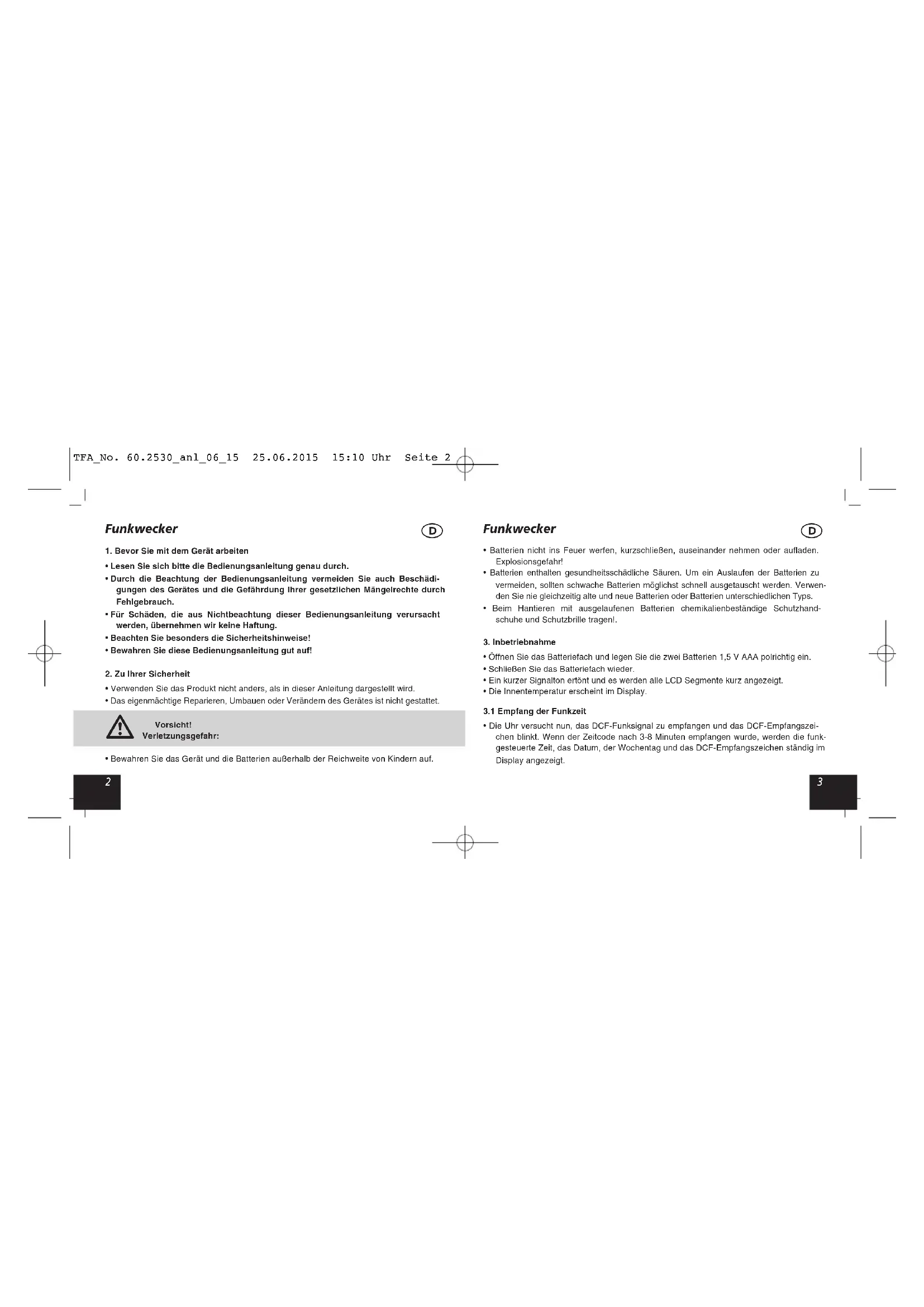

TFA_No. 60.2530_anl_06_15 25.06.2015 15:10 Uhr Seite 2

Funkwecker

1. Bevor Sie mit dem Gerät arbeiten
2. Lesen Sie sich bitte die Bedienungsanleitung genau durch.
3. Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
4. Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung.

5. Beachten Sie besonders die Sicherheitshinweise!
   • Bewahren Sie diese Bedienungsanleitung gut auf!

6. Zu Ihrer Sicherheit

7. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.

8. Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.

Vorsicht! rletzungsgefahr:

- Bewahren Sie das Gerät und die Batterien außerhalb der Reichweite von Kindern auf.

Funkwecker

• Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen. Explosionsgefahr!
• Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs.

• Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!.

• Inbetriebnahme

• Öffnen Sie das Batteriefach und legen Sie die zwei Batterien 1,5 V AAA polrichtig ein.

• Schließen Sie das Batteriefach wieder.
• Ein kurzer Signalton ertönt und es werden alle LCD Segmente kurz angezeigt.
  • Die Innentemperatur erscheint im Display.

3.1 Empfang der Funkzeit

- Die Uhr versucht nun, das DCF-Funksignal zu empfangen und das DCF-Empfangszeichen blinkt. Wenn der Zeitcode nach 3-8 Minuten empfangen wurde, werden die funkgesteuerte Zeit, das Datum, der Wochentag und das DCF-Empfangszeichen ständig im Display angezeigt.

TFA_No. 60.2530_anl_06_15 25.06.2015 15:10 Uhr Seite 3

Funkwecker

• Sie können die Initialisierung auch manuell starten.
• Halten Sie die ▼/FUNK Taste für drei Sekunden gedrückt.
• Das DCF-Empfangszeichen blinkt. Ist der Empfang nicht erfolgreich, findet der nächste Empfangsversuch automatisch zur nächsten vollen Stunde statt.
• Unterbrechen Sie den Empfangsversuch, indem Sie die ▼/FUNK Taste noch einmal gedrückt halten. Das DCF-Empfangszeichen verschwindet.
• Der DCF-Signalempfang findet täglich um 2:00 und 3:00 oder um 4:00 und 5:00 Uhr morgens statt. Ist der Empfang um 5:00 Uhr nicht erfolgreich, so findet der nächste Empfangsversuch wieder um 2:00 Uhr früh statt.
• Es gibt drei verschiedene Empfangssymbole:

blinkt - Empfang aktiv

bleibt stehen – Empfang erfolgreich

kein Symbol – kein Empfang/Empfang wurde ausgeschaltet/

Uhrzeit wurde manuell eingestellt

- Falls die Funkuhr kein DCF-Signal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit manuell eingestellt werden. Die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe: Manuelle Einstellungen).

Funkwecker

3.1.1 Hinweis zum Empfang der Funkzeit

Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr, die von der Physikalisch Technischen Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal übertragen mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Während der Sommerzeit erscheint DST im Display. Der Empfang hängt hauptsächlich von der geographischen Lage ab. Im Normalfall sollten Innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der Übertragung keine Probleme auftauchen.

Bitte beachten Sie folgende Hinweise:

• Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten.
• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empfohlen, das Gerät in Fenstemåhe zu platzieren und/oder durch Drehen das Funksignal besser zu empfangen.
• Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeit zu gewährleisten und Abweichungen unter 1 Sekunde zu halten.

TFA_No. 60.2530_anl_06_15 25.06.2015 15:10 Uhr Seite 4

Funkwecker

4. Bedienung

4.1 Manuelle Einstellungen

• Halten Sie die TIME SET Taste im Normalmodus für drei Sekunden gedrückt.
• RCC erscheint im Display und ON (Voreinstellung) blinkt. Standardgemäß ist der DCF-Empfang aktiviert und nach erfolgreichem Empfang des DCF-Funksignals ist keine manuelle Einstellung erforderlich.
• Drücken Sie die ▲ oder ▼ Taste wenn Sie den DCF-Funkempfang deaktivieren wollen (OFF).
• Bestätigen Sie die Eingabe mit der TIME SET Taste.
• Drücken Sie die TIME SET Taste noch einmal und Sie können nun nacheinander die 12- oder 24-Stunden Anzeige (24Hr - Voreinstellung), die Zeitzone TZ (00 - Voreinstellung), die Stunden, die Minuten, das Jahr, den Monat, den Tag, die Sprache für die Wochentag (GER - Voreinstellung) und die Temperatureinheit (°C - Voreinstellung) auswählen und mit der ▲ oder ▼ Taste einstellen.
• Bei erfolgreichem Empfang des DCF-Funksignals und bei aktiviertem Empfang wird die manuell eingestellte Zeit überschrieben.

4.2 Einstellung der 12- und 24 Stunden-Anzeige

- Im Einstellungsmodus können Sie die 12- oder 24 Stunden - Anzeige auswählen.

Funkwecker

- Im 12-h-Format erscheint PM (nach 12 Uhr) auf dem Display.

4.3 Einstellung der Zeitzone

• Im Einstellungsmodus können Sie die Zeitzonenkorreklur (-12/+12) vornehmen.
• Die Zeitzonenkorrektur wird benötigt, wenn das DCF Funksignal empfangen werden kann, die Zeitzone sich aber von der funkgesteuerten Zeit unterscheidet (z.B. +1 = eine Stunden später).

4.4 Einstellung der Sprachauswahl für den Wochentag

- Im Einstellungsmodus können Sie die Sprachauswahl für den Wochentag auswählen: Deutsch (GER), Englisch (ENG), Französisch (FRE), Spanisch (SPA), Niederländisch (DUT), Italienisch (ITA), Polnisch (POL) oder Tschechisch (CZE).

4.5 Einstellung der Temperatureinheit

- Im Einstellungsmodus können Sie zwischen Celsius (°C) und Fahrenheit (°F) als Temperatureinheit auswählen.

4.6 Einstellung der Weckalarme

- Drücken Sie die AL SET Taste im Normalmodus, um in den Alarmmodus zu gelangen.

TFA_No. 60.2530_anl_06_15 25.06.2015 15:10 Uhr Seite 5

Funkwecker

• Im Display der Datumsanzeige erscheint ALM 1 und 7:00 (Voreinstellung) oder die zuletzt eingestellt Weckzeit blinkt im Display.
• Im Display der Temperaturanzeige erscheinen ALM 2 und 7:00 (Voreinstellung) oder die zuletzt eingestellt Weckzeit.
• Stellen Sie die gewünschte Weckzeit mit der ▲ oder ▼ Taste ein.
• Bestätigen Sie die Eingabe mit der AL SET Taste.
• Auf dem Display erscheint die eingestellte Weckzeit und 7:00 für die zweite Weckzeit blinkt.
• Drücken Sie die ▲ oder ▼ Taste, um eventuell die zweite Weckzeit auf die gleiche Weise einzustellen.
• Drücken Sie die AL SET Taste noch einmal, um zur aktuellen Uhrzeit zurückzukehren.

4.7 Aktivieren und Deaktivieren des Weckalarms

• Um die jeweilige Alarm-Funktion zu aktivieren, schieben Sie den ALARM Schiebeschalter nach oben (ON).
  • Die Weckzeit mit dem aktivierten Alarmsymbol erscheint im Display.
• Wenn die eingestellte Weckzeit erreicht ist, beginnt der Wecker zu klingeln.
• Drücken Sie auf eine beliebige Taste und der Alarm wird beendet.
• Wird der Alarm nicht unterbrochen, schaltet sich der ansteigende Alarmton automatisch nach ein paar Minuten aus und aktiviert sich erneut zur gleichen Weckzeit wieder.

Funkwecker

• Das Alarmsymbol bleibt im Display stehen.
- Wenn der Wecker klingelt, drücken Sie die SNOOZE/LIGHT Taste, um die Snooze-Funktion zu aktivieren.
- Ist die Snooze-Funktion aktiviert, blinkt das Alarmsymbol im Display.
- Der Alarm wird für die Dauer von 4 Minuten unterbrochen.
- Die Snooze-Funktion kann bis zu achtmal aktiviert werden.
- Schieben Sie den ALARM Schiebeschalter nach unten (OFF), um die Alarm- und Snooze-Funktion auszuschalten.
• Das Alarmsymbol verschwindet.
• Das Datum bzw. die Temperatur erscheint wieder im Display.

4.8 Beleuchtung

• Drücken Sie die SNOOZE/LIGHT Taste.
  • Die Hintergrundbeleuchtung wird für 15 Sekunden aktiviert.

5. Pflege und Wartung

• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!
• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden.

TFA_No. 60.2530_anl_06_15 25.06.2015 15:10 Uhr Seite 6

Funkwecker

- Bewahren Sie Ihr Gerät an einem trockenen Platz auf.

- Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.

6. Fehlerbeseitigung

Problem Lösung

Keine Anzeige auf dem Gerät → Batterien polrichtig einlegen

→ Batterien wechseln

Kein DCF Empfang → DCF-Funkempfang im Einstellmodus einschalten

(ON)

→ ▼ /FUNK Taste für drei Sekunden gedrückt halten, um Empfangsversuch auszulösen
→ Empfangsversuch in der Nacht abwarten
→ Anderen Aufstellort für das Gerät wählen
→ Uhrzeit manuell einstellen
→ Beseitigen der Störquellen
→ Neuinbetriebnahme des Gerätes gemäß Anleitung

Funkwecker

Unkorrekte Anzeige → Batterien wechseln

→ RESET Knopf auf der Rückseite mit einem spitzen Gegenstand drücken

Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.

7. Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können.

Batterien und Akkus dürfen keinesfalls in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben. Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet.

TFA_No. 60.2530_anl_06_15 25.06.2015 15:10 Uhr Seite 7

Funkwecker

Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

8.Technische Daten

Spannungsversorgung Batterien 2 x 1,5 V AAA

Messbereich Temperatur -10°C...+50°C (+14°F...+122°F) °C/°F umschaltbar

Anzeige LL.L / HH.H Temperatur liegt außerhalb des Messbereichs

Gehäusemaße 73 x 45 x 93 mm

Gewicht 103 g (nur das Gerät)

Funkwecker

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim. Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann ver- öffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert worden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie unter Ein- gabe der Artikel-Nummer auf unserer Homepage.

EU-KONFORMITÄTSERKLÄRUNG

Wir erklären hiermit, dass diese Funkanlage die wesentlichen Anforderungen der R&TTE Direktive 1999/5/EG erfüllt. Eine Kopie der unterschriebenen und mit Datum versehenen Konformitätserklärung erhalten Sie auf Anfrage unter [e-mail].

www.tfa-dostmann.de 06/2015
