BEDIENUNGSANLEITUNG DV6005 BLACK & DECKER

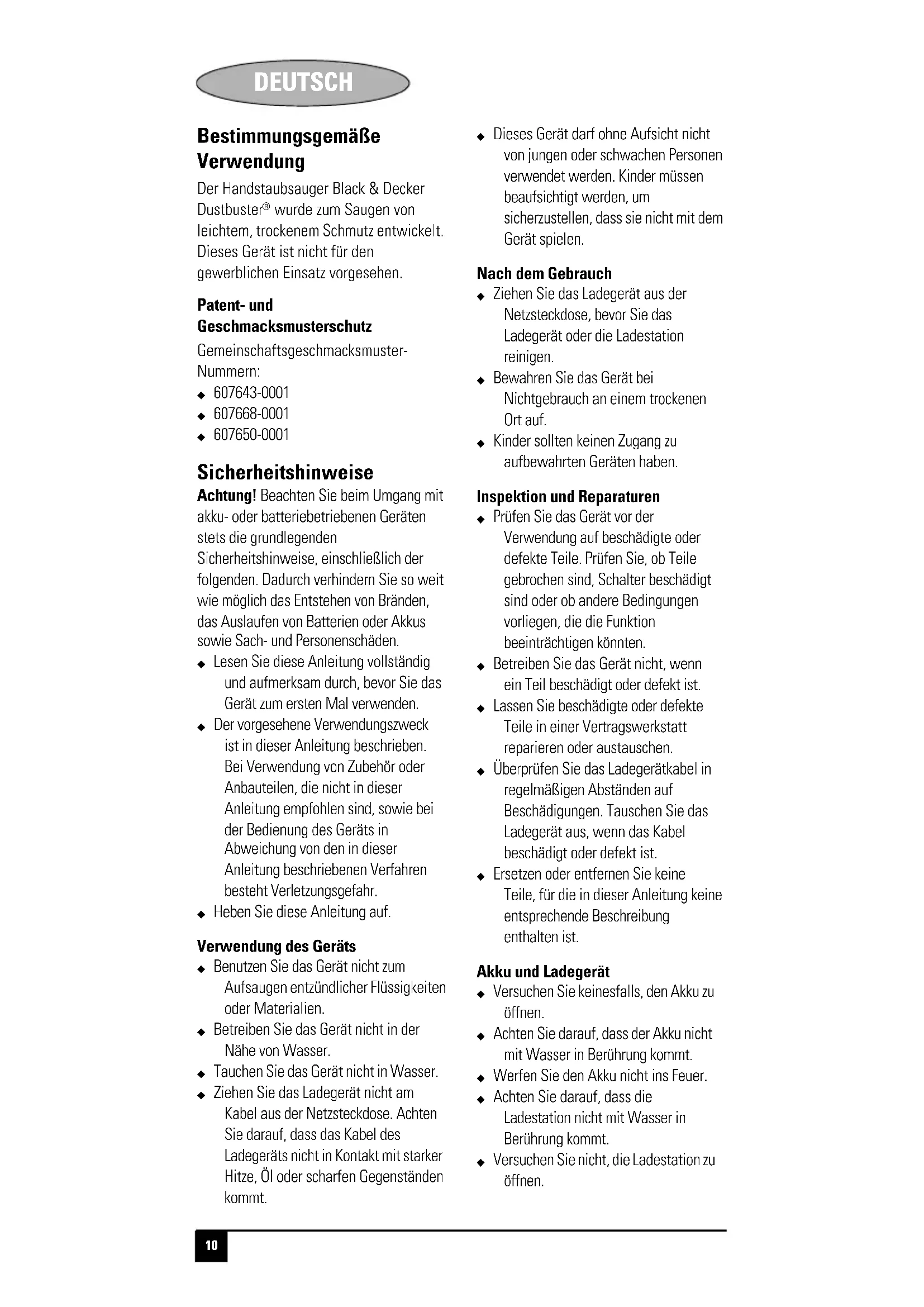

wurde zum Saugen von leichtem, trockenem Schmutz entwickelt. Dieses Gerät ist nicht für den gewerblichen Einsatz vorgesehen. Patent- und Geschmacksmusterschutz Gemeinschaftsgeschmacksmuster- Nummern: X 607643-0001X 607668-0001X 607650-0001 Sicherheitshinweise Achtung! Beachten Sie beim Umgang mit akku- oder batteriebetriebenen Geräten stets die grundlegenden Sicherheitshinweise, einschließlich der folgenden. Dadurch verhindern Sie so weit wie möglich das Entstehen von Bränden, das Auslaufen von Batterien oder Akkus sowie Sach- und Personenschäden. X Lesen Sie diese Anleitung vollständig und aufmerksam durch, bevor Sie das Gerät zum ersten Mal verwenden. X Der vorgesehene Verwendungszweck ist in dieser Anleitung beschrieben. Bei Verwendung von Zubehör oder Anbauteilen, die nicht in dieser Anleitung empfohlen sind, sowie bei der Bedienung des Geräts in Abweichung von den in dieser Anleitung beschriebenen Verfahren besteht Verletzungsgefahr. X Heben Sie diese Anleitung auf. Verwendung des Geräts X Benutzen Sie das Gerät nicht zum Aufsaugen entzündlicher Flüssigkeiten oder Materialien. X Betreiben Sie das Gerät nicht in der Nähe von Wasser. X Tauchen Sie das Gerät nicht in Wasser.X Ziehen Sie das Ladegerät nicht am Kabel aus der Netzsteckdose. Achten Sie darauf, dass das Kabel des Ladegeräts nicht in Kontakt mit starker Hitze, Öl oder scharfen Gegenständen kommt. X Dieses Gerät darf ohne Aufsicht nicht von jungen oder schwachen Personen verwendet werden. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Nach dem Gebrauch X Ziehen Sie das Ladegerät aus der Netzsteckdose, bevor Sie das Ladegerät oder die Ladestation reinigen. X Bewahren Sie das Gerät bei Nichtgebrauch an einem trockenen Ort auf. X Kinder sollten keinen Zugang zu aufbewahrten Geräten haben. Inspektion und Reparaturen X Prüfen Sie das Gerät vor der Verwendung auf beschädigte oder defekte Teile. Prüfen Sie, ob Teile gebrochen sind, Schalter beschädigt sind oder ob andere Bedingungen vorliegen, die die Funktion beeinträchtigen könnten. X Betreiben Sie das Gerät nicht, wenn ein Teil beschädigt oder defekt ist. X Lassen Sie beschädigte oder defekte Teile in einer Vertragswerkstatt reparieren oder austauschen. X Überprüfen Sie das Ladegerätkabel in regelmäßigen Abständen auf Beschädigungen. Tauschen Sie das Ladegerät aus, wenn das Kabel beschädigt oder defekt ist. X Ersetzen oder entfernen Sie keine Teile, für die in dieser Anleitung keine entsprechende Beschreibung enthalten ist. Akku und Ladegerät X Versuchen Sie keinesfalls, den Akku zu öffnen. X Achten Sie darauf, dass der Akku nicht mit Wasser in Berührung kommt. X Werfen Sie den Akku nicht ins Feuer. X Achten Sie darauf, dass die Ladestation nicht mit Wasser in Berührung kommt. X Versuchen Sie nicht, die Ladestation zu öffnen.DEUTSCH

Elektrische Sicherheit Das Ladegerät ist für eine bestimmte Spannung ausgelegt. Stellen Sie sicher, dass die Netzspannung der auf dem Typenschild des Geräts angegebenen Spannung entspricht. Ersetzen Sie das Ladegerät keinesfalls durch ein normales Netzkabel. Symbole an der Ladestation Die Ladestation ist schutzisoliert, daher ist keine Erdleitung erforderlich. Ausfallsicherer Trenntrafo. Der Trafoausgang ist elektrisch von der Netzstromversorgung getrennt. Bei extrem hohen Umgebungstemperaturen schaltet sich das Ladegerät automatisch ab. Das Ladegerät lässt sich danach nicht mehr in Betrieb nehmen. Es muss dann von der Netzstromversorgung getrennt und in einer Vertragswerkstatt repariert werden. Die Ladestation darf nur im Innenbereich verwendet werden. Merkmale

1. Staubbehälterverlängerung

3. Entriegelungstaste

(Schalter DV9605 mit zweistufiger Geschwindigkeitswahl)

Bestimmen des Produktes Um welches Modell es sich bei Ihrem Gerät handelt, können Sie den Kenncodes der Katalognummer entnehmen. Die vorliegende Bedienungsanleitung gilt für folgende Katalognummern: X DV60XXY/DV72XXY/DV96XXY/ DV12XXY. Der Kenncode XX gilt für folgende Geschmacksmuster: X 05: Alle Geräte, die mit kleiner Fugendüse sowie Polsterdüse geliefert werden. Der Kenncode Y dient zur Bestimmung der Farb- und Lackierungsoptionen. Der Kenncode Y, dargestellt durch den Buchstaben N, wird für mit NiMH-Akkus ausgestattete Geräte verwendet. Installation Anbringen der Ladestation an der Wand Die Ladestation kann auf einer Arbeitsfläche abgelegt oder an einer Wand befestigt werden, so dass ein bequem erreichbarer Ort zum Aufbewahren und Laden des Geräts zur Verfügung steht. Achten Sie bei der Wandmontage darauf, dass die gewählten Befestigungsmittel für den jeweiligen Wandbaustoff geeignet sind und das Gerätegewicht tragen können. Montage Anbringen der Zubehörteile (Abb. A und B) Diese Modelle werden mit einigen oder allen der folgenden Zubehörteile ausgeliefert: X Fugendüse (8) für beengte Platzverhältnisse X Polsterdüse (9) für Möbel und Treppen So bringen Sie ein Zubehörteil an: X Nehmen Sie die Zubehörteile aus dem Aufbewahrungsbehälter oder aus der Ladestation (7) (Abb. L und M). X Schieben Sie das Zubehörteil vorn in die Saugöffnung des Geräts ein.

C12 DEUTSCH Gebrauch X Vor der erstmaligen Verwendung des Geräts muss der Akku mindestens 16 Stunden lang aufgeladen werden. X Setzen Sie das Gerät in die Ladestation ein, wenn Sie es nicht verwenden. Laden der Batterie (Abb. C) Vor dem Laden des Akkus: X Achten Sie darauf, dass die Staubbehälterverlängerung (1) in den Staubbehälter (2) eingeschoben ist. X Vergewissern Sie sich, dass das Gerät ausgeschaltet ist. Wenn sich der Ein-/ Aus-Schalter (4) in der Stellung „Ein“ befindet, wird der Akku nicht geladen. X Setzen Sie das Gerät wie in der Abbildung gezeigt in die Ladestation (7) ein. X Schließen Sie das Ladegerät an eine Netzsteckdose an. Schalten Sie ggf. die Netzstromversorgung ein. Die Ladeanzeige (5) leuchtet. X Warten Sie mindestens 16 Stunden, damit der Akku vollständig aufgeladen wird. Das Ladegerät kann sich während des Aufladens erwärmen. Dies ist normal. Das Ladegerät kann beliebig lange am Gerät angeschlossen bleiben. Die Ladeanzeige (5) leuchtet so lange, wie das Gerät an das in die Netzsteckdose eingesteckte Ladegerät angeschlossen ist. Achtung! Laden Sie den Akku nicht, wenn die Umgebungstemperatur unter 4 °C oder über 40 °C liegt. Entleeren des Staubbehälters (Abb. D) X Der Staubbehälter (2) kann verlängert werden. Ziehen Sie hierzu die Staubbehälterverlängerung (1) heraus, bis diese einrastet. X Wenn Sie die Staubbehälterverlängerung (1) nicht mehr benötigen, drücken Sie den mit Pfeil gekennzeichneten Bereich (12), und schieben die Verlängerung (1) zurück in den Staubbehälter. Ein- und Ausschalten (Abb. E und F) X Zum Einschalten des Geräts schieben Sie den Ein-/Aus-Schalter (4) nach vorn. X Zum Ausschalten des Geräts schieben Sie den Ein-/Aus-Schalter (4) nach hinten. DV1205 & DV9605 - Optimieren der Saugkraft (Abb. G) Damit das Gerät stets die bestmögliche Saugkraft erzeugt, müssen die Filter während des Gebrauchs regelmäßig gereinigt werden. X Schieben Sie den Filterreiniger (6) mehrere Male hoch und runter, um den Staub auszuschütteln, der die Filter (10 und 11) verstopft. Reinigung und Pflege Achtung! Reinigen Sie die Filter (10 und 11) in regelmäßigen Abständen. Reinigen des Staubbehälters und der Filter (Abb. H–K) Die Filter sind wieder verwendbar und sollten regelmäßig gereinigt werden. X Drücken Sie die Entriegelungstaste (3), und nehmen Sie den Staubbehälter (2) ab. X Leeren Sie den Staubbehälter (2) (Abb. I). X Entfernen Sie die Filter (10 und 11) durch Drehen im Uhrzeigersinn (Abb. J). X Trennen Sie die Filter (10 und 11). X Entfernen Sie mit Hilfe einer Bürste losen Staub von den Filtern (10 und 11). X Spülen Sie die Filter in warmer Seifenlauge aus (Abb. K). Der Staubbehälter (2) kann ebenfalls auf diese Weise gereinigt werden. Achtung! Tauchen Sie das Gerät nicht in Wasser. X Staubbehälter (2) und Filter (10 und 11) müssen vor dem Wiedereinbau vollständig trocken sein. X Bringen Sie die Filter (10 und 11) wieder am Gerät an. Drehen Sie die Filter dazu gegen den Uhrzeigersinn, bis diese an der Endposition einrasten.DEUTSCH

X Bringen Sie den Staubbehälter (2) wieder am Gerät an. Achten Sie darauf, dass er hörbar einrastet. Achtung! Betreiben Sie das Gerät nie ohne Filter. Die beste Reinigungswirkung erzielen Sie bei sauberen Filtern. Ersetzen der Filter Die Filter sollten alle 6 bis 9 Monate ersetzt werden, bei sichtbaren Verschleißspuren oder Beschädigungen auch früher. Ersatzfilter erhalten Sie im Black & Decker-Fachhandel (Katalognummer VF70). X Entfernen Sie die verbrauchten Filter, wie oben beschrieben. X Bringen Sie die neuen Filter an, wie oben beschrieben. Aufbewahren des Zubehörs (Abb. L und M) X Setzen Sie die Zubehörteile in die dafür vorgesehenen Halterungen ein, bis sie einrasten. Umweltschutz Getrennte Entsorgung. Dieses Produkt darf keinesfalls mit dem Hausmüll entsorgt werden. Sollten Sie das Gerät durch ein neues Gerät ersetzen wollen oder keine Verwendung mehr dafür haben, denken Sie bitte an den Schutz der Umwelt. Black & Decker nimmt Ihre ausgedienten Black & Decker-Geräte gern zurück und sorgt für eine umweltgerechte Entsorgung. Durch die separate Sammlung von ausgedienten Produkten und Verpackungsmaterialien können Rohstoffe recycelt und wieder verwendet werden. Die Wiederverwendung aufbereiteter Materialien trägt zur Vermeidung der Umweltverschmutzung bei und senkt den Rohstoffbedarf. Die Verordnung zur Abfallentsorgung Ihrer Gemeinde sieht möglicherweise vor, dass Elektrogeräte getrennt vom Hausmüll gesammelt, an der örtlichen Abfallentsorgungseinrichtung abgegeben oder beim Kauf eines neuen Produkts vom Fachhandel zur Entsorgung angenommen werden müssen. Black & Decker nimmt Ihre ausgedienten Black & Decker-Geräte gern zurück und sorgt für eine umweltfreundliche Entsorgung bzw. Wiederverwertung. Um diese Dienstleistung in Anspruch zu nehmen, geben Sie das Gerät bitte bei einer autorisierten Reparaturwerkstatt ab, die für uns die Einsammlung übernimmt. Die Adresse der zuständigen Niederlassung von Black & Decker steht in dieser Anleitung. Diese teilt Ihnen gerne die nächstgelegene Vertragswerkstatt mit. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com. Akku (Abb. N) Wenn Sie das Gerät selbst entsorgen, müssen Sie den Akku wie unten beschrieben herausnehmen und ihn gemäß der Abfallentsorgungssatzung Ihrer Gemeinde entsorgen. X Sorgen Sie dafür, dass der Akku vollständig entladen ist. Schalten Sie dazu das Gerät ein, und warten Sie, bis der Motor zum Stillstand kommt. X Drücken Sie die Entriegelungstaste (3), und nehmen Sie den Staubbehälter (2) ab. X Entfernen Sie die Filter (10 und 11) durch Drehen im Uhrzeigersinn (Abb. J). X Lösen Sie die Schrauben, die das Gerät zusammenhalten. X Ziehen Sie die Abdeckung zur Hälfte auf.14 DEUTSCH X Um die Geräte mit den Katalognummern DV60XXY & DV72XXY auseinander zu bauen, - müssen Sie sowohl den Motor als auch den Lüfter und den Akku vollständig aus dem Gerät lösen. X Bei den Geräten mit den Katalognummern DV96XXY & DV12XXY gehen Sie wie folgt vor: - Stemmen Sie die kleine Abdeckung am Filterreiniger auf, und entfernen Sie die Sicherungsschraube des Schiebers. - Lösen Sie sowohl den Motor als auch den Lüfter und den Akku vollständig aus dem Gerät. X Lösen Sie den Akkubausatz aus der Hauptbaugruppe. X Verpacken Sie die Batterie in einem geeigneten Behälter, sodass die Batteriekontakte nicht kurzgeschlossen werden können. X Bringen Sie den Akku zu Ihrer Vertragswerkstatt oder zu einer Rücknahmestelle in Ihrer Nähe. Ein entnommener Akku kann nicht wieder eingesetzt werden. Technische Daten EU-Konformitätserklärung DV60XXY, DV72XXY, DV96XXY, DV12XXY Black & Decker erklärt, dass diese Produkte den folgenden Normen entsprechen: 89/336/EWG, 2006/95/EG, EN 55014, EN 60335, EN 61000 Kevin Hewitt Director of Consumer Engineering Spennymoor, County Durham DL16 6JG, Vereinigtes Königreich

Garantie Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufer eine außergewöhnliche Garantie. Diese Garantiezusage versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schränkt diese keinesfalls ein. Sie gilt in sämtlichen Mitgliedsstaaten der Europäischen Union und der Europäischen Freihandelszone EFTA. Tritt innerhalb von 24 Monaten ab Kaufdatum an einem Gerät von Black & Decker ein auf Material- oder Verarbeitungsfehler zurückzuführender Mangel auf, garantiert Black & Decker den Austausch defekter Teile, die Reparatur von Geräten mit üblichem Verschleiß bzw. den Austausch eines mangelhaften Gerätes, ohne dass dem Kunden dabei mehr als unvermeidlich Unannehmlichkeiten entstehen, allerdings vorbehaltlich folgender Ausnahmen: X wenn das Gerät gewerblich, beruflich oder im Verleihgeschäft benutzt wurde; X wenn das Gerät missbräuchlich verwendet oder mit mangelnder Sorgfalt behandelt wurde; X wenn das Gerät durch irgendwelche Fremdeinwirkung beschädigt wurde;

Spannung VDC 6.0 7.2 Akkutyp NiCd/NiMH NiCd/NiMH Gewicht kg 0,9 1,0

Spannung VDC 9,6 12,0 Akkutyp NiCd/NiMH NiCd/NiMH Gewicht kg 1,3 1,4 Ladegerät Eingangsspannung VAC 230 Ungefähre Dauer des Ladevorgangs (Mindestdauer) Std 16DEUTSCH

X wenn ein unbefugter Reparaturversuch durch anderes Personal als das einer Vertragswerkstatt oder des Black & Decker-Kundendienstes unternommen wurde. Zur Inanspruchnahme dieser Garantie ist dem Verkäufer bzw. der Vertragswerkstatt ein Kaufnachweis vorzulegen. Die Adresse der zuständigen Niederlassung von Black & Decker steht in dieser Anleitung. Diese teilt Ihnen gerne die nächstgelegene Vertragswerkstatt mit. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com Bitte besuchen Sie unsere Webseite www.blackanddecker.de, um Ihr neues Black & Decker-Produkt zu registrieren. Dort erhalten Sie auch Informationen über neue Produkte und Sonderangebote. Weitere Informationen über die Marke Black & Decker und unsere Produkte finden Sie unter www.blackanddecker.de.16 FRANÇAIS Français Utilisation Votre aspirateur à main Dustbuster Black & Decker
