MANUAL DE USUARIO DV6005 BLACK & DECKER

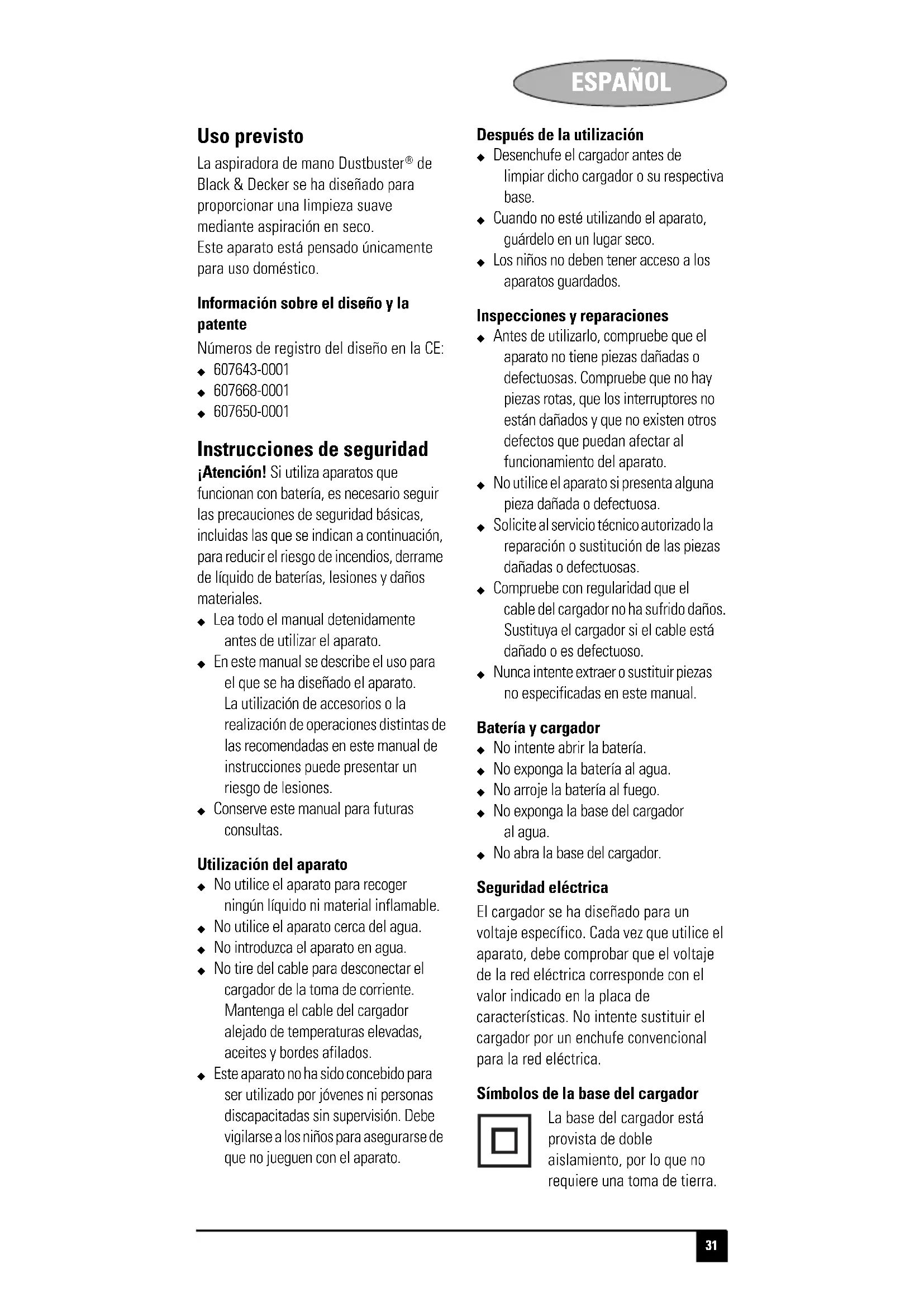

Black & Decker se ha diseñado para proporcionar una limpieza suave mediante aspiración en seco. Este aparato está pensado únicamente para uso doméstico. Información sobre el diseño y la patente Números de registro del diseño en la CE: X 607643-0001X 607668-0001X 607650-0001 Instrucciones de seguridad ¡Atención! Si utiliza aparatos que funcionan con batería, es necesario seguir las precauciones de seguridad básicas, incluidas las que se indican a continuación, para reducir el riesgo de incendios, derrame de líquido de baterías, lesiones y daños materiales. X Lea todo el manual detenidamente antes de utilizar el aparato. X En este manual se describe el uso para el que se ha diseñado el aparato. La utilización de accesorios o la realización de operaciones distintas de las recomendadas en este manual de instrucciones puede presentar un riesgo de lesiones. X Conserve este manual para futuras consultas. Utilización del aparato X No utilice el aparato para recoger ningún líquido ni material inflamable. X No utilice el aparato cerca del agua. X No introduzca el aparato en agua.X No tire del cable para desconectar el cargador de la toma de corriente. Mantenga el cable del cargador alejado de temperaturas elevadas, aceites y bordes afilados. X Este aparato no ha sido concebido para ser utilizado por jóvenes ni personas discapacitadas sin supervisión. Debe vigilarse a los niños para asegurarse de que no jueguen con el aparato. Después de la utilización X Desenchufe el cargador antes de limpiar dicho cargador o su respectiva base. X Cuando no esté utilizando el aparato, guárdelo en un lugar seco. X Los niños no deben tener acceso a los aparatos guardados. Inspecciones y reparaciones X Antes de utilizarlo, compruebe que el aparato no tiene piezas dañadas o defectuosas. Compruebe que no hay piezas rotas, que los interruptores no están dañados y que no existen otros defectos que puedan afectar al funcionamiento del aparato. X No utilice el aparato si presenta alguna pieza dañada o defectuosa. X Solicite al servicio técnico autorizado la reparación o sustitución de las piezas dañadas o defectuosas. X Compruebe con regularidad que el cable del cargador no ha sufrido daños. Sustituya el cargador si el cable está dañado o es defectuoso. X Nunca intente extraer o sustituir piezas no especificadas en este manual. Batería y cargador X No intente abrir la batería. X No exponga la batería al agua. X No arroje la batería al fuego. X No exponga la base del cargador al agua. X No abra la base del cargador. Seguridad eléctrica El cargador se ha diseñado para un voltaje específico. Cada vez que utilice el aparato, debe comprobar que el voltaje de la red eléctrica corresponde con el valor indicado en la placa de características. No intente sustituir el cargador por un enchufe convencional para la red eléctrica. Símbolos de la base del cargador La base del cargador está provista de doble aislamiento, por lo que no requiere una toma de tierra.32 ESPAÑOL Transformador con aislamiento a prueba de fallos. El circuito eléctrico de la toma de corriente está aislado de la salida del transformador. El cargador se apaga automáticamente si detecta que la temperatura ambiente es excesivamente elevada. En este caso, el cargador no se podrá utilizar. Deberá desconectar la base del cargador de la toma de corriente y llevar el cargador a un centro de servicio autorizado. La base del cargador está pensada únicamente para utilizarla en espacios interiores. Características

1. Prolongación del colector de polvo

2. Colector de polvo

3. Botón de liberación

4. Conmutador de encendido/apagado

(conmutador de dos velocidades en el modelo DV9605)

5. Indicador de carga

6. Botón de limpieza del filtro (DV1205

7. Base del cargador

8. Accesorio para hendiduras

Identificación del producto Es posible determinar el diseño del modelo por los códigos de sufijo que se utilizan en el número del catálogo. En este manual se describen los siguientes números del catálogo: X DV60XXY/DV72XXY/DV96XXY/ DV12XXY. El código de sufijo XX corresponde a los diseños siguientes: X 05: todas las unidades; se suministra con un pequeño accesorio para hendiduras y un cepillo. El código de sufijo Y se utiliza para identificar la gama de colores y opciones de acabado. El código de sufijo Y representado por la letra N se utiliza en aquellos modelos que incorporan una batería NiMH. Instalación Montaje de la base del cargador en la pared La base del cargador puede colocarse sobre una superficie o bien en la pared, proporcionando un almacenaje más cómodo y un soporte de carga para el aparato. Si fija dicha base a la pared, asegúrese de que el método de fijación sea el adecuado para el tipo de pared y el peso del aparato. Montaje Montaje de los accesorios (fig. A y B) Estos modelos contienen los accesorios siguientes o alguno de ellos: X Un accesorio para hendiduras (8), para acceder a los rincones difíciles. X Un cepillo (9) para muebles y escaleras. Para montar un accesorio, siga el procedimiento indicado a continuación: X Tome los accesorios de su posición de almacenamiento en el aparato o en la base del cargador (7) (fig. L y M). X Introduzca el accesorio más apropiado en la parte frontal del aparato. Uso X Antes de utilizarlo por primera vez, la batería se debe cargar durante 16 horas como mínimo. X Cuando no esté utilizando el aparato, colóquelo en la base del cargador. Carga de la batería (fig. C) Antes de cargar la batería: X Compruebe que la prolongación del colector de polvo (1) esté retraída en el colector de polvo (2). X Compruebe que el aparato esté apagado. La batería no se cargará si el

conmutador de encendido/apagado (4) está en la posición de encendido. X Coloque el aparato en la base del cargador (7) de la siguiente manera. X Conecte el cargador. Conéctelo a la red eléctrica. Se encenderá el indicador de carga (5). X El aparato se debe cargar durante un mínimo de 16 horas. Durante la carga, es posible que el cargador se caliente. Esto es normal y no indica ningún fallo en el funcionamiento. Se puede dejar el aparato conectado al cargador indefinidamente. El indicador de carga (5) permanecerá encendido siempre que esté conectado al cargador y éste último permanezca enchufado. ¡Atención! No cargue la batería a temperatura ambiente si es inferior a 4 °C o superior a 40 °C. Ajuste del colector de polvo (fig. D) X Es posible prolongar el colector de polvo (2) tirando de la extensión (1) hasta que quede bloqueada en la posición correspondiente. X Retraiga la prolongación del colector de polvo (1) al pulsar la zona (12) marcada con una flecha y empujar la prolongación del colector de polvo (1) hacia el interior de éste (2). Encendido y apagado (fig. E y F) X Para encender el aparato, deslice el conmutador de encendido y apagado (4) hacia delante. X Para apagar el aparato, deslice el conmutador de encendido y apagado (4) hacia atrás. DV1205 y DV9605 - Optimización de la fuerza de succión (fig. G) Para mantener la fuerza de succión del aparato, es necesario limpiar los filtros periódicamente. X Deslice el botón de limpieza del filtro (6) hacia arriba y hacia abajo varias veces para quitar el polvo que se queda en los filtros (10 y 11). Limpieza y mantenimiento ¡Atención! Limpie los filtros de forma regular (10 y 11). Limpieza del colector de polvo y los filtros (fig. H - K) Los filtros son reutilizables y se deben limpiar con regularidad. X Pulse el botón de liberación (3) y extraiga el colector de polvo (2). X Vacíe el colector de polvo (2) (fig. I). X Extraiga los filtros (10 y 11) girándolos en el sentido de las agujas del reloj (fig. J). X Separe los filtros (10 y 11). X Cepille el polvo de los filtros (10 y 11). X Lave los filtros en agua caliente con jabón (fig. K). También es posible limpiar el colector de polvo (2) si fuera necesario. ¡Atención! No introduzca el aparato en agua. X Asegúrese de que el colector de polvo (2) y los filtros (10 y 11) están secos. X Vuelva a colocar los filtros (10 y 11) en el aparato, girándolos en el sentido contrario al de las agujas del reloj hasta que encajen. X Vuelva a montar el colector de polvo (2) en el aparato. Compruebe que el colector de polvo encaja en su lugar. ¡Atención! No utilice nunca el aparato sin filtros. Sólo conseguirá un óptimo rendimiento del aparato si los filtros están limpios. Sustitución de los filtros Es necesario cambiar los filtros cada 6 o 9 meses y cuando se gasten o se dañen. Los filtros de repuesto estarán disponibles en el distribuidor Black & Decker más cercano (número de catálogo VF70): X Extraiga los filtros viejos como se ha descrito anteriormente. X Coloque los filtros nuevos como se ha descrito anteriormente. Guardado de los accesorios (fig. L y M) X Coloque los accesorios en los soportes correspondientes y presione hasta que oiga un clic.34 ESPAÑOL Protección del medio ambiente Recogida selectiva. No se debe desechar este producto con el resto de residuos domésticos. Si llegase el momento en que fuese necesario sustituir el aparato o si éste dejase de tener utilidad, debe tener en cuenta la protección del medio ambiente. El servicio técnico autorizado de Black & Decker aceptará herramientas Black & Decker ya usadas y se asegurará de desprenderse de ellas de modo que no se perjudique el medio ambiente. La recogida selectiva de productos y embalajes usados permite el reciclaje de materiales y su reutilización. La reutilización de materiales reciclados contribuye a evitar la contaminación medioambiental y reduce la demanda de materias primas. Las normativas municipales deben ofrecer la recogida selectiva de productos eléctricos del hogar, en puntos municipales previstos para ello o a través del distribuidor en el caso en que se adquiera un nuevo producto. Black & Decker proporciona facilidades para la recogida y reciclado de los productos Black & Decker que hayan llegado al final de su vida útil. Para poder utilizar este servicio, le rogamos entregue el producto a cualquier servicio técnico autorizado que se hará cargo del mismo en nuestro nombre. Para consultar la dirección del servicio técnico más cercano póngase en contacto con la oficina local de Black & Decker en la dirección que se indica en este manual. Como alternativa, se puede consultar en Internet, en la dirección siguiente, la lista de servicios técnicos autorizados e información completa sobre nuestros servicios de postventa y contactos: www.2helpU.com. Batería (fig. N) Para desechar este producto personalmente, debe extraer la batería como se describe a continuación y desecharla según la legislación aplicable. X Se recomienda descargar la batería totalmente, utilizando el aparato hasta que se detenga el motor. X Pulse el botón de liberación (3) y extraiga el colector de polvo (2). X Extraiga los filtros (10 y 11) girándolos en el sentido de las agujas del reloj (fig. J). X Extraiga los siete tornillos mientras sujeta el cuerpo del aparato para que no se desmonte. X Extraiga la cubierta a medias. X Para los números de catálogo DV60XXY y DV72XXY: - extraiga el ensamblado completo de motor/ventilador/batería. X Para los números de catálogo DV96XXY y DV12XXY: - haga palanca para extraer la pequeña cubierta del conmutador de limpieza del filtro y extraiga el tornillo de seguridad del conmutador. - extraiga el ensamblado completo de motor/ventilador/batería X Extraiga la batería del montaje principal. X Ubique la batería en un embalaje adecuado para garantizar que no se pueda crear un cortocircuito con los terminales. X Llévela a su agente de reparaciones o a un centro de reciclaje local. Una vez extraída, la batería no se puede volver a colocar. Ficha técnica

6,0 7,2 Tipo de batería NiCd/NiMH NiCd/NiMH Peso kg 0,9 1,0ESPAÑOL

Declaración de conformidad CE DV60XXY, DV72XXY, DV96XXY, DV12XXY Black & Decker declara que estos productos cumplen las normas siguientes: 89/336/CEE, 2006/95/CE, EN 55014, EN60335, EN 61000 Kevin Hewitt Director de Ingeniería del Consumidor Spennymoor, County Durham DL16 6JG, Reino Unido 14-03-2007 Garantía Black & Decker confía plenamente en la calidad de sus productos y ofrece una garantía extraordinaria. Esta declaración de garantía es un añadido, y en ningún caso un perjuicio para sus derechos estatutarios. La garantía es válida dentro de los territorios de los Estados miembros de la Unión Europea y de los de la Zona Europea de Libre Comercio. Si cualquier producto de Black & Decker resultara defectuoso debido a materiales o mano de obra defectuosos o a la falta de conformidad, Black & Decker garantiza, dentro de los 24 meses posteriores a la fecha de compra, la sustitución de las piezas defectuosas, la reparación de los productos sujetos a un desgaste y rotura razonables o la sustitución de tales productos para garantizar al cliente el mínimo de inconvenientes, a menos que: X El producto se haya utilizado con propósitos comerciales, profesionales o de alquiler. X El producto se haya sometido a un uso inadecuado o negligente. X El producto haya sufrido daños causados por objetos o sustancias extrañas o accidentes. X Se hayan realizado reparaciones por parte de personas que no sean del servicio técnico autorizado o personal de servicios de Black & Decker. Para reclamar en garantía, será necesario que presente la prueba de compra al vendedor o al servicio técnico de reparaciones autorizado. Pueden consultar la dirección de su servicio técnico más cercano poniéndose en contacto con la oficina local de Black & Decker en la dirección que se indica en este manual. Como alternativa, se puede consultar en Internet, en la dirección siguiente, la lista de servicios técnicos autorizados e información completa de nuestros servicios de postventa y contactos: www.2helpU.com Visite el sitio web www.blackanddecker.eu para registrar su nuevo producto Black & Decker y estar al día sobre productos y ofertas especiales. Encontrará información adicional sobre la marca Black & Decker y nuestra gama de productos en www.blackanddecker.eu.

9,6 12,0 Tipo de batería NiCd/NiMH NiCd/NiMH Peso kg 1,3 1,4 Cargador Voltaje de entrada V de

5. Indicador de carga
