BEDIENUNGSANLEITUNG WU7011HM Atag

anleitung dunstabzugshaube

Anleitung DE 3-DE 12

EN

Manual EN 3-EN 12

DK

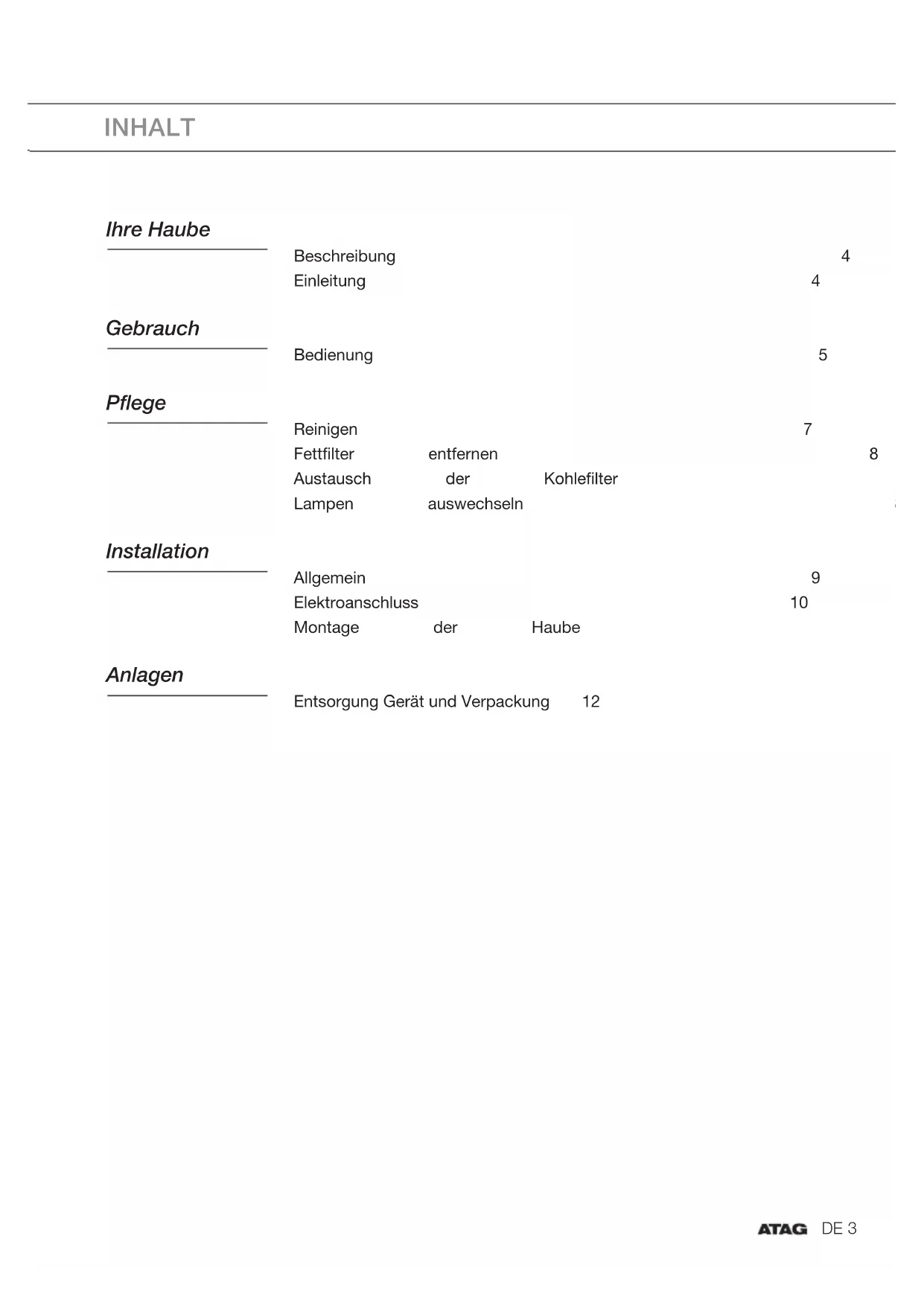

Benutzte Piktogramme - Pictograms used - Anvendte piktogrammer

	Beschreibung			4
	Einleitung			4
Gebrauch
	Bedienung			5
Pflege
	Reinigen Fettfilter Austausch Lampen	entfernen der auswechseln	Kohlefilter
Installation
	Allgemein Elektroanschluss Montage	der Haube	Haube	9
Anlagen
	Entsorgung Gerät und Verpackung		12

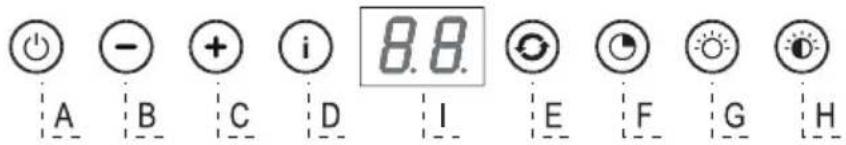

Beschreibung

A Ein-/Ausschalten des Ventilators
B Senken der Absaugkapazität
C Erhöhen der Absaugkapazität
D Einschalten Intensivstufe
E Clean-Air-Funktion/Filter-Anzeige
F Timer-Funktion
G Ein-/Ausschalten der Beleuchtung
H Dimmen der Beleuchtung

Display

Einleitung

These Bedienungsanleitung gibt Ohnen einechnelle Übersicht aller Mänglichkeiten, die das Gerät bietet. Sie erhalten Informationen zur Sicherheit und zur Wartung des Geräts.

Bewahren Sie diese Bedienungsanleitung und die Installationsanweisungen sorgfältig auf. So stehen sie auch für eine zukünftige Nutzung des Geräts zur Verfügung.

Konformitätsvermutung

Wir erklären dass unsere Produkte den geltenden Europäischen Richtlinien, Entscheidungen und Verordnungen und den Anforderungen der genannten Normen erfüllen verwiesen.

Bitte lessen Sie die gesonderten Sicherheitsvorschriften bevor Sie das Gerät in Betriebnehmen!

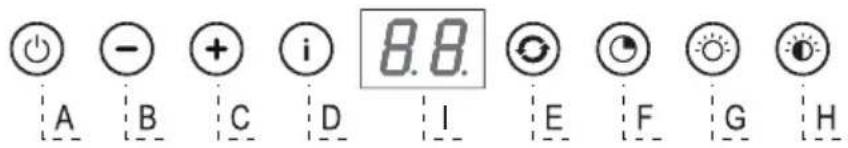

Bedienung

Ventilator ein- und ausschalten

• Schalten Sie den Ventilator mit der Ein-/Austaste (A) ein, und wahlen Sie die gewünschte Absaugstufe mit den Tasten „B" und „C".

Das Display „I" gibt an, welche Stufe gewählt wurde.

• Mit der Taste „D“ wahren Sie die Intensivstufe.

Im Display, I" wird, HI" angezeigt.

Die Intensivstufe schaltet die Geschwindigkeit nach 10 Minuten automatisch auf die Stufe darüber, die zuvor ausgewählt war.

Beleuchtung ein- und ausschalten

• Schalten Sie die Beleuchtung mit der Taste „G“ ein und aus.

Dimmen der Beleuchtung

• Dimmen Sie die Beleuchtung mit der Taste „H“. Die Stärke der Beleuchtung{lssst sich so zwischen maximaler und minimaler Beleuchtung und umgekehrt regulieren.

Clean-Air-Funktion:

Mit der Clean-Air-Funktion konnen Sie der Kuche während eines Zeitraums von hochstens 24 Stunden Frischluft zuführn.

• Sorgen Sie davon, dass die Abzugshaube ausgeschaltet ist.

• Drücken Sie auf die Clean-Air-Taste „E“. Die Abzugshaube schaltet sich automatisch einmal pro Stunde für jeweils 10 Minuten in die niedrigste Absaugstufe. Auf dem Display erscheint „24“, und die Anzeige rechts unter blinkt.

Timer einschalten

Schalten Sie die Abzugshaube mit der Taste „A“ ein.

Regulieren Sie die Absaugstarke über die Tasten „B" und „C".

• Drucken Sie auf die Timer-Taste „F".
  Die Abzugshaube wird nach 30 Minuten automatisch ausgeschelt. Schalten Sie die Timer-Funktion aus, indem Sie erneut auf die Taste „F“ drücken oder indem Sie die Abzugshaube über die Taste „A“ ausschalten. Das Display zeigt die ausgewählte Geschwindigkeit und die noch verbleibende Betriebszeit an.

Fettfilteranzeige

Nach 100 Betriebsstunden leuchtet die Fettfilteranzeige „FF“ im Display auf.

• Reinigen Sie die Fettfilter.
• Stellen Sie die Filteranzeige darüber. Drücken Sie, während die Abzugshaube ausgeschaltet ist, 3 Sekunden auf die Taste „E“, bis die Filteranzeige erlischt.

Kohlenstofffilteranzeige

Nach 200 Betriebsstunden leuchtet die Filteranzeige,EF" im Display auf.

• Ersetzen Sie die Kohlenstofffilter.
• Stellen Sie die Filteranzeige darüber. Drücken Sie, während die Abzugshaube ausgeschaltet ist, 3 Sekunden auf die Taste „E“, bis die Filteranzeige erlischt.

Reinigen

Achtung! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen. Die Dunstabzugshaube muss sowohlinnen als auch außen*häufig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Keine Produkte verwenden, die Scheuermittel enthalten.Keinen alkohol verwenden!

Achtung! Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäß Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zusückzuführen sind.

Dunstabzugshaube

Die Dunstabzugshaube konnen Sie mit Seitenlauge und einem weichen Tuch reinigen, danach mit klarem Wasser nachspulen. Gebrauchen Sie keine agressiven Putzmittel, wie z. B. Soda. Der Lack der Dunstabzugshaube bleibt gut, wenn Sieihn ab und zu mit Wachs einreiben.

Rostfreie Hauben

Nicht mit einem Scheuerschwamm oder anderen Scheuermitteln gehendeln. Nachbehandeln mit Stahlreiniger und in Strukturrichtung des Edelstahls putzen.

Fettfilter

Dieser muss einmal monatlich gewaschen werden (oder wenn das Sättigungs-anzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – dies anziegt). Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Setzen Sie die Fettfilter mit den Öffnungen nach unter in den Geschirrspüler, so dass das Wasser hersauslaufen kann. Der Aluminiumfilter wird durch die Reinigungsmittel stumpf, das ist normal.

Fettfilter

Kohlefilter

Lampen

Fettfilter entfernen

Netzspannung ausschalten! Den Stecker aus der Wandsteck-doseziehen oder den Schalter im Sicherungskasten auf Null stellen. Öffnen Sie die Abdeckung, und ernternen Sie den Filter, indem Sie an dem darauf bestimmten Griffziehen.

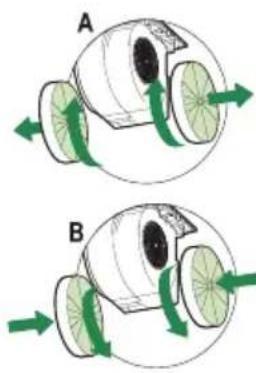

Austausch der Kohlefilter

Wenn die Dunstabzugshaube nicht mit einem Abzug verbunden ist, muss der Kohlefilter verwendet werden.

1. Öffnen Sie die Abdeckung.
2. Entfernen Sie die Fettfilter.
3. Befestigen Sie den Kohlefilter, indem Sieihn im Gehäuse (D) festklemmen.
4. Setzen Sie die Fettfilter ein.

Achtung:

• Nach mehr oder weniger langem Gebrauch ist die Aktivkohleg gesättigt, je nach Art der Kochvorgänge und der regelmäßigen Reinigung des Fettfilters.
• Es ist auf jeder Fall erforderlich, die Kartusche mindestens alle vier Monate auszutauschen.
• Kohlefilter sind nicht zur Wiederverwendung auswaschbar. Gesattigter Kohlenstoff ist nicht umwelt-freundlich, tauschen Sie den Filterrechtzeitig aus.

Lampen auswechseln

Fehlerhafte LEDs)dürfen nur durch eine qualifi zierte Fachkraft ersetzt werden.

Allgemein

Der Anschluß这意味着 Gerätes an das Lichtnetz muß durch einen anerkannten Installateur geschehen, der die Sicherheitsvorschriften gut kennt und anwendet. Diese Gerät entspricht den europäischen Vorschriften.

Wichtig zu wissen:

• Der Abstand zwischen dem niedrigsten Punkt der Dunstabzugshaube und einem Gaskochfeld muss mindestens 65 cm betragen. Bei einer elektrischen Kochplatte, einer Induktionskochplatte oder einem Keramikfeld muss dieser Abstand mindestens 50 cm sein.
• Wenn die Dunstabzugshaube an einen bestehenden Abluftkanal angeschlossen wird, dürfen auf thisem keine anderen Geräte angeschlossen sein, wie: Gasdurchlauferhitzer und Gasofen.
• Denken Sie an die örtlichen Vorschriften bezüglich Entlüftung von Gasgeräte.
• Je kürzer das Abluftrohr und je weniger Krümmungen es hat, um so better ist die Wirkung der Dunstabzugshaube.
• Kontrollieren Sie, bevor Sie zu bohren beginnen, ob in der Mauer keine Installationsleitung(en) vorhanden ist/sind.
• Das Anschlussrohr der Kaminhaube hat einen Durchmesser von 120 oder 150~mm . Es empfeht sich, das Abluftrohr auch mit diesen Durchmesser auszufahren.
• Das gelieferte Installationsmaterial für diese Dunstabzugshaube ist für Stahlbeton und Ziegelmauern geeignet. Für manche Mauertypeen sind spezielle Dübel und Schrauben erforderlich.

Elektrischer Anschluss

Dieses Gerät besteht der Schutzklasse I an und muss somit geerdet werden.

Kontrollieren Sie, dass die Spannung Ihres Hausanschlusses mit dem auf dem Typenschild angegebenen übereinstimmt. Der Anschluss an das Stromnetz ist folgendermassen durchzufahren:

BRAUN = Phase L

BLAU = Phase N

GELB/GRUN = Schutzleiter

Vergewissem Sie sich beim elektrischen Anschluss, dass die Steckdose geerdet ist.

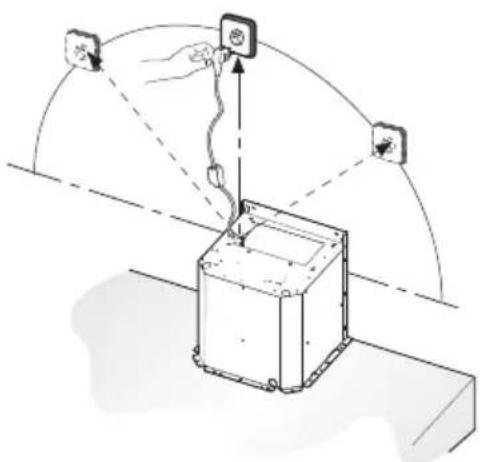

These Dunstabzugshaube ist mit einem Stecker versehen. Installieren Sie die Dunstabzugshaube so, dass der Stecker erreichbar ist.

Achtung:

Wenn Sie einen festen Anschluß anbringen möchten, sorgen Sieitte davon, daß in der Zuführungsleitung ein omnipolarer Schalter mit einem Kontaktabstand von mindestens 3 mm angebracht wird.

max. 120~mm

Montage

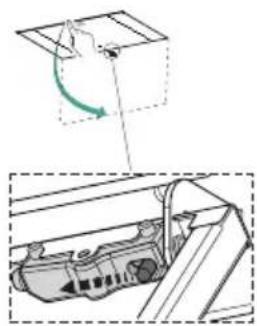

• Offnen Sie die Abdeckung.

• Entfernen Sie den Fettfilter.

• Ziehen Sie die Steckerverbindung für die Bedienung ab.

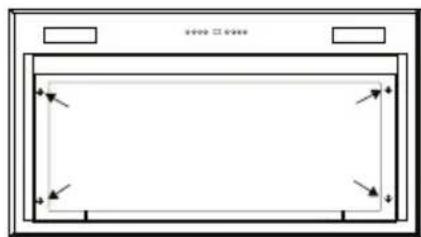

• Entfernen Sie den Rahmen, indem Sie die 6 Schrauben (zwei links, zwei rechts, zwei Front) lose.

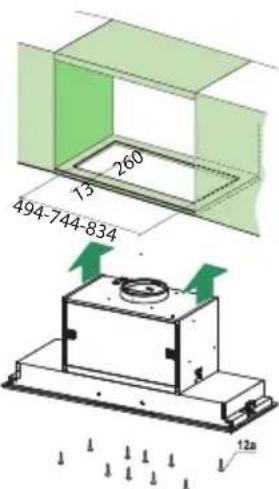

• Sagen Sie eine Aussparung in die Schrankunterseite (mindestens 650mm von einer Gaskochplatte entfernt). Vgl. dazu die Maßzeichnung!
• Schrauben Sie das Gerät mit den 10 mitgelieferten Schrauben (12a) fest.
• Setzen Sie den Rahmen auf.
• Stellen Sie die Steckerverbindung für die Bedienung wieder her.
• Setzen Sie den Fettfilter ein, und schlieben Sie die Abdeckung.

Entsorgung

Entsorgung Gerät und Verpackung

Bei der Herstellung these Gerätes wurden dauerhafte Werkstoffe verwendet. These Geräts ist am Ende seiner Zeitordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen. Sie erhalten hierzu Informationen bei den zuständigen behörden.

Die Verpackung des Gerätes ist wiederverwendbar.

Verwendet können sein:

Pappe;
Polyethylenfolie (PE);
CFK-freies Polystyrol (PS-Hartschaum).

These Werkstoffe sind ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen.

Zur Erinnerung an die Verpflichtung, die Elektrohaushaltsgeräte getrennt zu beseitigen, ist das Produkt mit einer Mülltonne, die durchgestruchen ist, gekennzeichnet. Dies bedeutet das am Ende seiner Nutzeit das Produkt nicht zusammen mit dem Siedlungsabfall beseitigt werden darf. Es kann zu den eigens von den städtischen Behörden eingerichteten Sammelstellen oder zu den Fachhändern, die einen Rücknahmeservice anbieten, gebracht werden.

Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung bedingt sind. Zudem ermöglich wird die Wiederverwertung der Materialien, aus denen sich das Gerät zusammensetzt, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt.

CE

Konformitätserklarung

Wir erklären, dass unsere Produkte die für sie relevanten europäischen Richtlinien, Beschlüsse und Verordnungen erfüllen, sowie die Anforderungen der angegebenen Normen.
