Caractéristiques techniques	Hotte murale, moteur intégré, puissance d'aspiration élevée, éclairage LED
Dimensions	Largeur : 70 cm, profondeur : 50 cm, hauteur : 50 cm
Débit d'air	Jusqu'à 700 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Filtration	Filtres à graisse en aluminium, filtres à charbon (optionnels)
Utilisation	Commandes électroniques, affichage LED, fonction minuterie
Maintenance	Filtres lavables au lave-vaisselle, nettoyage régulier recommandé
Sécurité	Protection contre la surchauffe, arrêt automatique en cas de défaillance
Informations générales	Garantie de 2 ans, installation murale, design moderne

FOIRE AUX QUESTIONS - WU7011HM Atag

Pourquoi ma hotte Atag WU7011HM ne s'allume-t-elle pas ?

Vérifiez que la hotte est correctement branchée et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment nettoyer les filtres de ma hotte ?

Retirez les filtres en suivant les instructions du manuel et lavez-les à l'eau chaude savonneuse. Rincez bien et laissez sécher avant de les remettre en place.

La hotte fait un bruit anormal, que faire ?

Vérifiez si des objets obstruent le ventilateur. Si le bruit persiste, il peut être nécessaire de contacter un technicien pour inspecter la hotte.

Quel type de filtre dois-je utiliser pour ma hotte ?

Utilisez des filtres à charbon actif si votre hotte est en mode recyclage. Pour le mode évacuation, des filtres métalliques sont nécessaires.

Comment régler la puissance d'aspiration de ma hotte ?

Utilisez le panneau de contrôle pour sélectionner le niveau d'aspiration souhaité. Les niveaux varient généralement de faible à élevé.

Ma hotte dégage une odeur désagréable, que faire ?

Cela peut être dû à des filtres encrassés. Nettoyez ou remplacez les filtres. Assurez-vous également que la hotte est bien ventilée.

Puis-je installer la hotte moi-même ?

Il est recommandé de faire appel à un professionnel pour l'installation afin d'assurer une mise en place correcte et sécurisée.

À quelle fréquence dois-je remplacer les filtres de ma hotte ?

Il est conseillé de vérifier les filtres tous les 3 à 6 mois et de les remplacer au besoin, surtout si vous cuisinez fréquemment.

La lumière de ma hotte ne fonctionne pas, que faire ?

Vérifiez si l'ampoule est grillée et remplacez-la. Assurez-vous également que la hotte est sous tension.

Que faire si la hotte ne semble pas aspirer correctement ?

Vérifiez si les filtres sont propres et si les conduits d'évacuation ne sont pas obstrués. Si le problème persiste, contactez un professionnel.

MODE D'EMPLOI WU7011HM Atag

notice d'utilisation
hotte cheminée

Belangnijk om te weten - Important à savoir

Wissenswertes - Important information - Viglig information

Tip-Conseil-Tipp-Tip-Tips

Uw schouwkap

Votre hotte cheminée

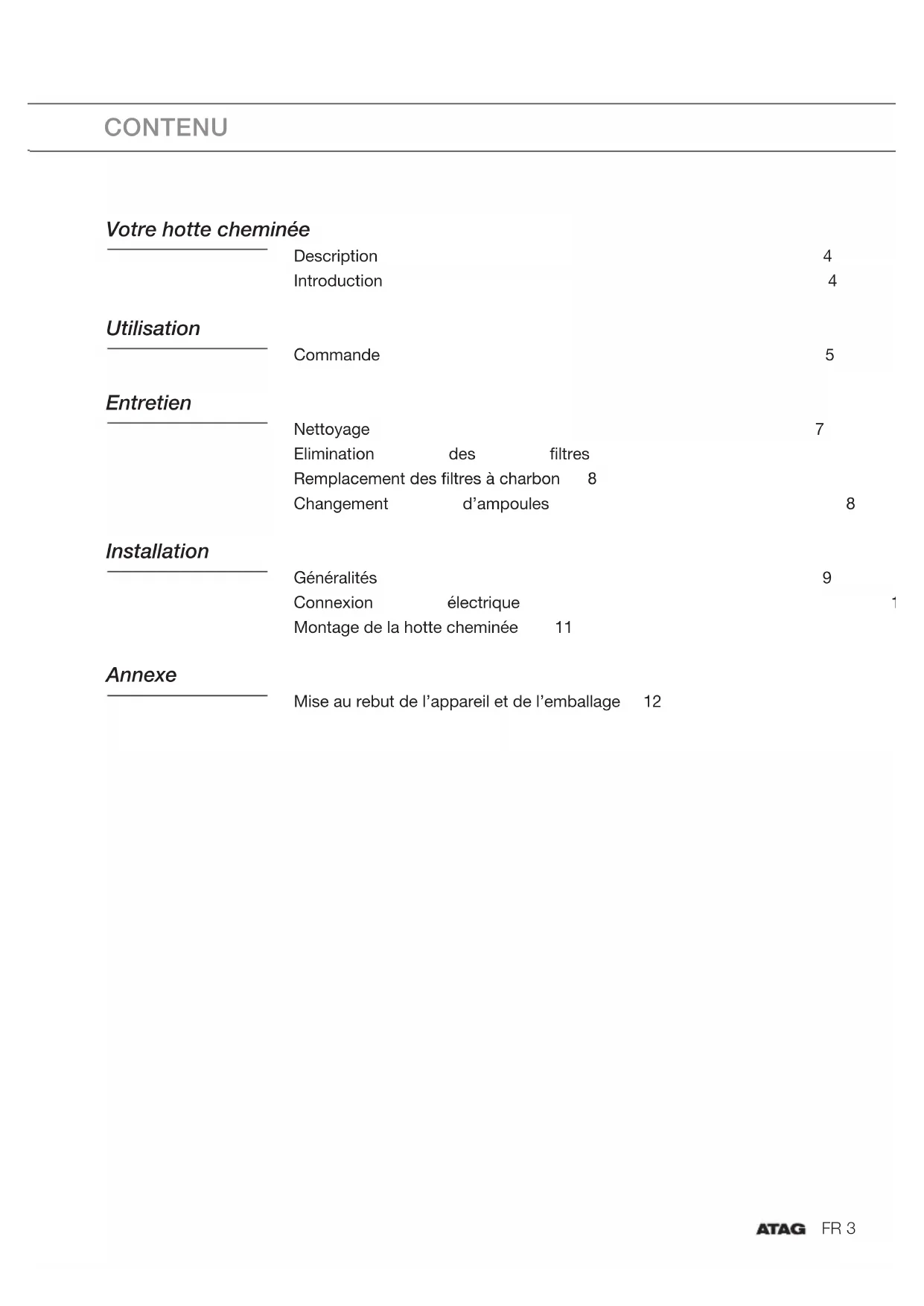

Utilisation
	Description	4
	Introduction	4
Entretien
	Commande	5
Installation
	Nettoyage	7
	Elimination desfiltres
	Remplacement des filtres à charbon8
	Changement d'ampoules	8
Annexe
	Généralités	9
	Connexion électrique
	Montage de la hotte cheminée11
	Mise au rebut de l'appareil et de l'emballage	12

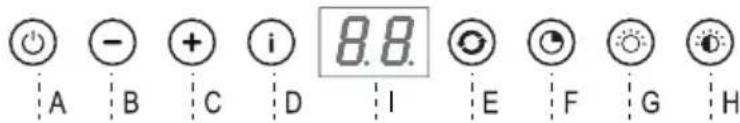

Description

A Allumage/extinction du ventilateur
B Diminution de la capacité d'aspiration
C Augmentation de la capacité d'aspiration
D Position de début maximal
E Fonction Air propre/témoins des filtres
F Fonction Minuterie
G Allumage/extinction de I'eclairage
H Baisser l'éclairage

I Affichage à l'écran

Introduction

Ce mode d'emploi offre une vue d'ensemble rapide de toutes les fonctions de l'appareil. Il contient des informations relatives aux consignes de sécurité et à l'entretien de l'appareil.

Conserve ce mode d'emploi et le guide d'installation.
Ils peuvent être utiles aux futurs utilisateurs de l'appareil.

Déclaration de conformité

Nous déclarons que nos produits répondent aux directives européennes applicables, décisions et règlements et les exigences enumeratedes dans les normes de referencia.

Veuillez lore les consignes de sécurité fournies séparément avant la première utilisation de l'ordinateil !

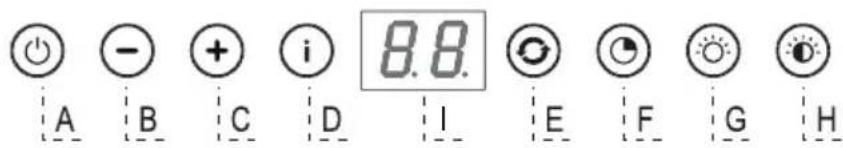

Commande

Mise en marche/arrêt du ventilateur

• Mettez le ventilateur en marche à l'aide de l'interrupteur (A) et désisissez le début d'aspiration souhaite avec les touches « B » et « C »

L'écran « I » indique la position chosesie.

• La touche « D » enclenché le début maximal.

L'écran « I » affiche « HI »

Après 10 minutes, le débit revient automatiquement à la position antérieure au débit maximal.

Allumer et teedeindre l'éclairage

• Allumez et éteignez l'éclairage avec la touche « G ».

Baisser l'éclairage

• Baissez l'éclairage grâce à la touche « H ».

La puissance de I'éclairage varie entre maximum et minimum.

Fonction Air propre :

La fonction Air propre vous permet de renouveler l'air dans la cuisine pendant 24 heures au maximum.

Assurez-vous que la hote soit eteinte.

• Appuyez sur la touche d'Air propre « E ». La hotte revient automatiquement sur le débit d'aspiration le plus faible pendant 10 minutes chaque heures. L'écran affiche « 24 » et le témoin en-dessous à droite clignote.

Activier la minuterie

• Mettez en marche la hotte grâce à la touche « A »
• Réglez la puissance d'aspiration grâce aux touches « B » et « C »
• Appuyez sur la touche de la minuterie « F ».

La hotte se coupe automatiquement après 30 minutes. Désactivez la fonction de minuterie en appuyant encore une fois sur la touche « F » ou en éteignant la hotte à l'aide de la touche « A ». L'écran indique à nouveau le débit utilisé et le temps restant.

Témoin du filtré à graisses

Après 100 heures de fonctionnement, le témoin du filtré indique « FF » dans l'écran.

• Nettoyez les filtrres à graisses.
• Réinitialisez le témoin du filtré. Lorsque la hotte est éteinte, maintenez enforcé 3 secondes la touche « E » jusqu'à ce que le témoin du filtré s'éteigne.

Témoin du filtré au charbon de bois

Après 200 heures de fonctionnement, le témoin du filtré indique « EF » dans l'écran.

• Remplacez les filtres au charbon.
• Réinitialisez le témoin du filtré. Lorsque la hotte est éteinte, maintenez enforcé 3 secondes la touche « E » jusqu'à ce que le témoin du filtré s'éteigne.

Nettoyage

Attention! Avant toute opération de nettoyage ou d'entretien,

débrancher la hotte du circuit électrique en enlevant la prise ou en

coupant l'interrupteur général de l'habitation.

La hotte doit etre regulierement nettoyee a l'intérieur et a I'extérieur (au

moins à la même fréquence que pour l'entretien des filtres àGRAISSE).

Ne pas utiliser de produit contenant des abrasifs. Ne pas utiliser

d'alcool!

Attention! Il y a risque d'incendie si vous ne respectez pas les

instructions concerning le nettoyage de l'appareil et le remplacement

ou le nettoyage du filtré.

La responsabilité du constructeur ne peut enaucun cas etre engagée

Dans le cas d'un endommagement du moteur ou d'incendie liés à

un entretien négligé ou au non respect des consignes de sécurité

précedemment mentionnées.

Hotte

VoussoupieznettoyerlahotteaI'eau savonneuseetuneserviette

douce, puis rincer à l'eau claire. Ne pas utiliser de produits d'entretien

brasifs. Frotter la peinture laquée de votre hotte avec de la cire pour

qu'elle conserve sa beauté.

Hottes à cheminée en acier inoxydable

Ne pas nettoyer la cheminée avec une éponge à récurer ou avec des

produits abrasifs. Frotter la cheminée en acier inoxydable avec un

nettoyant pour acier inoxydable.

Filtres métalliques

Le filtré doit être nettoyé une fois par mois (ou lorsque le système

d'indication de saturation des filtres - si prévu sur le modele possedé

• indique cette nécessite) avec des détergents non agressifs, à la main

ou dans le lave-vaisselle à faibles températures et cycle rapide. Placez

les filtres en mettant les ouvertures vers le bas dans le lave-vaisselle

pour permettre à l'eau de s'écouler. Les produits d'entretien donnent

aux filtres en aluminium une couleur terne. Cela est tout a fait normal.

Filtres

Filtres à charbon

Éclairage

Elimination des filtres

Coupt! Débrancher la fiche de prise de courant oumettre le disjoncteur en position d'interruption du courant. Ouvrez le panneau et enlevez le filtré, en tirant sur la poignée prévue à cet effet.

Remplacement des filtres à charbon

Vous doivent utiliser le contrôle à l'acid et la branche lorsqu'une branche est mise en place.

Placez le filtré à charbon

1. Ouvrez le panneau.
2. Enlevez les filtres àGRAISSE.
3. Fixez le filtré à charbon en l'insérant dans le compartment à filtré (D).
4. Placez les filtres a graisse.

Remarque :

• Le charbon de bois activé sature après une utilisation plus ou moins prolongée, selon le type de cuisson et la fréquence de nettoyage du filtre àGRAISSE.
• Dans tous les cas, le filtré à charbon doit, cependant, être remplaça au moins tous les 4 mois.
• Les filtres à charbon actif ne sont pas lavables et donc pas réutilisables. Le charbon actif sature est polluant, donc remplacez le filtré à temps.

Changement d'ampoules

Les commandes LED défectueuses doivent être replacées par un installerateur professionnel.

Généralités

Le raccordement électrique de cet apparéil doit être effectué par un installateur/agréé, qui connait et applique les normes de sécurité en vigueur. Cet apparéil est conformément aux directives Européens.

Important:

• La distance entre le point le plus bas de la hotte aspirante et la plaque de cuisson doit être d'au moins 65 cm. Sur les taques de cuisson électriques, céramique ou à induction, cette distance doit être d'au moins 50 cm.
• Si la hotte est raccordée à un conduit d'évacuation existant, aucun autre apparéil electroménager ne doit être raccordé au même conduit (exemples : chauffe-eau, poële).
• Ne pas oublier les règlements locaux en vigueur concernant l'aération des apparèils à gaz.
• Un conduit d'évacuation court et un nombre limite de coudes assurent un meilleur fonctionnement de la hotte.
• Avant de commencer à percer, assurez vous qu'il ne passé pas de conduites à l'endetroit choisi.
• Le tuyau de connexion a un diamètre de 120 ou de 150~mm . Il est conseilé d'utiliser aussi ces diamètres pour le tube de connexion.
• Le matériel d'installation livre avec la hotte en question, est approprié pour des murs en béton renforcé et en briques. Certains types de murs demanderont des chevilles et des vis spéciales.

Raccordement électrique

Cet apparéil est construit en classe I, par conséquent, il doit être raccordé à la prise de terre.

Il faut s'assurer que la tension du réseau correspond à la valeur indiquée à la plaque signalétique de la hotte. La connection avec le réseau électrique doit être exécutée comme suit:

BRUN = Phase L

BLEU = Phase N

JAUNE/VERT = Terre

Dans l'opération de raccordement électrique s'assurer que la prise de courant est munie d'une connexion à la terre.

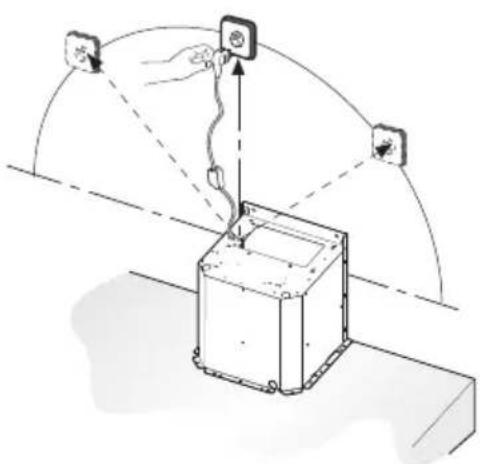

Cette hotte aspirante est équipée d'une fiche de raccordement. Installez la hotte de manière à ce que la prise soit accessible.

Attention:

Pour le branchement fixe, veillez à ce que le cable d'alimentation soit muni d'un interrupteur omnipolaire avec une distance de contact d'au moins 3 mm.

max. 120mm

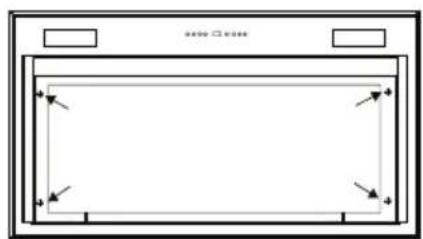

Montage

Ouvrez le panneau.

• Enlevez le filtré àGRAisses.
• Detached le connecteur de la commande.

• Déposez le chassin en enlevant les 6 vis (2 à gauche, 2 à droite, 2 à avant).

• Découpez une ouverture dans la partie inférieure de l'armoire (à au moins 650 mm d'une plaque de cuisson). Rétérrez-vous pour cela au plan cote!
  Fixez l'appareil à l'aide des 10 vis fournies (12a).
• Replacez le chassin.
  Raccordez le connecteur de la commande.
• Mettez le filtré àGRAISSES en place et refermez le panneau.

Mise au rebut

Mise au rebut de l'appareil et de l'emballage

Des matériaux solides ont ete utilisés pour fabriquer cet apparéil. Evacuez ces matériaux correctement et conformément aux dispositions administratives. Les autorités de votre pays pourrait vous fournir des informations à ce sujet.

L'emballage de l'appareil est recyclable. Pour l'emballage, il peut etrefait usage :

• de carton ;
• de film polyéthylène (PE);
• de polystyrene exempt de CFC (mousse dure PS).

Ces matériaux doivent être mis au rebut de manière responsable et conforme aux dispositions gouvernementales.

Pour rappeler l'obligation de traiter séparément les apparciels electroménagers, a été apposé sur le produit un symbole représentant un contueur à ordures barre d'une croix. Cela signifie qu'à l'issue de sa durée de vie, l'appareil ne peut être mis au rebut avec les déchets menagers classiques. L'appareil doit être déposé dans un centre de collecte sélective de déchets prévu par l'administration communale ou dans un point de vente fournissant ce service.

Le traitement séparé d'un apparéil electroménager permet d'éviter, pour l'environne ment et la santé, les retombées négatives qui pouraient découvert d'un traitement incorrect et permit de récapérer les matériaux qui le composent dans le but d'une économie importante en termes d'énergie et de ressources.

Déclaration de conformité

Nous déclarons que nos produits satisfont aux Directives, Mesures et Règlements européens en vigueur ainsi qu'aux exigences qui sont mentionnées dans les normes auxquelles il est fait référence.
