BRUGSANVISNING WU7011HM Atag

brugervejledning emhætte

ATAG

WU7011HM

WU9011HM

NL

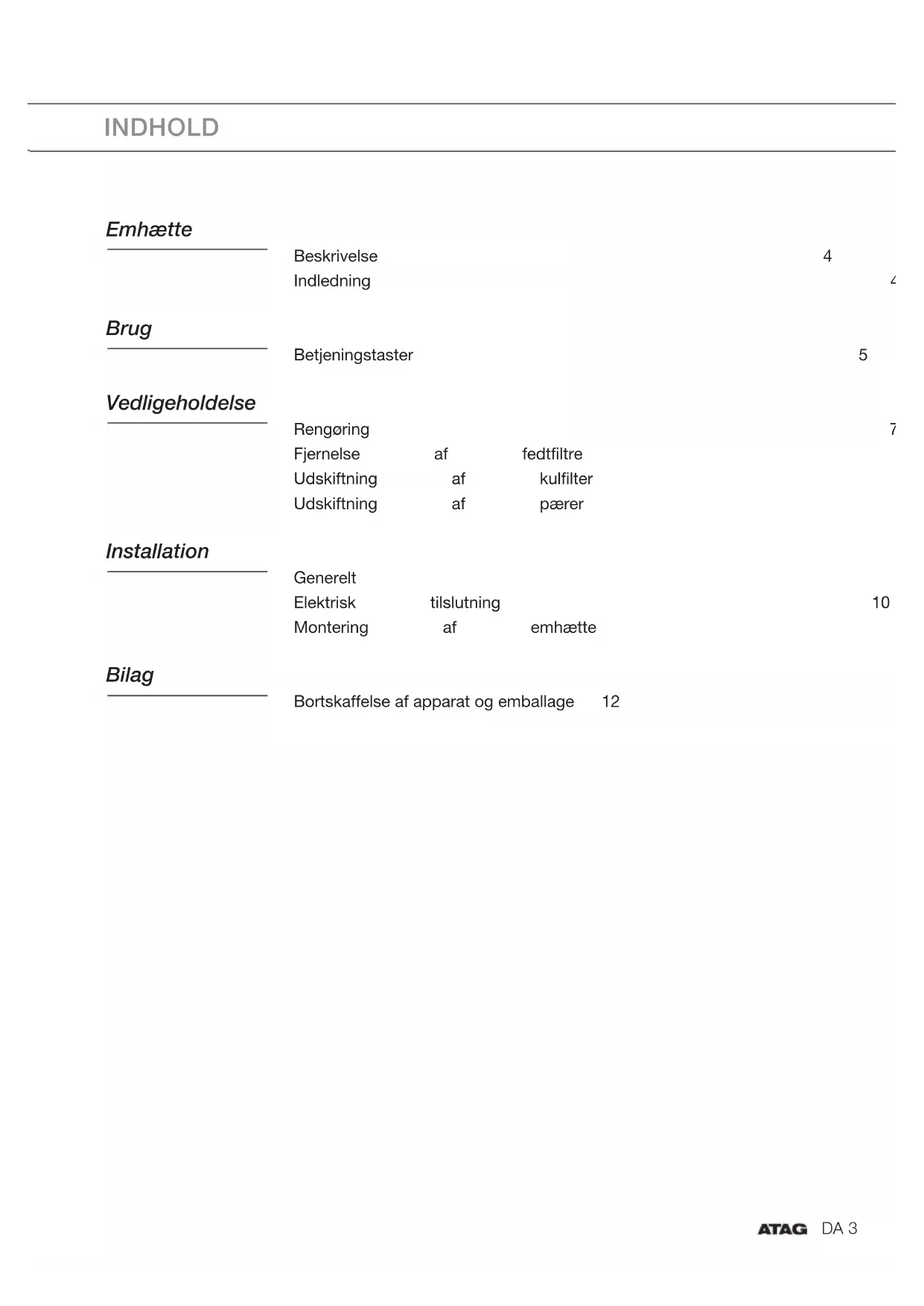

Brug	Beskrivelse			4
	Indledning			4
	Betjeningstaster			5
Vedligeholdelse	Rengøring			7
	Fjernelse	af	fedtfiltre
	Udskiftning	af	kulfilter
	Udskiftning	af	pærer
Installation	Generelt			10
	Elektrisk	tilslutning
	Montering	af	emhætte
Bilag	Bortskaffelse af apparat og emballage		12

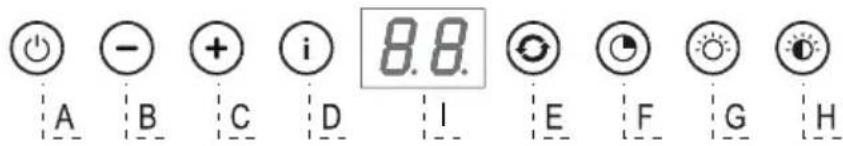

Beskrivelse

A Taender/slukker ventilator
B Reducerer emhaettens kapacitet
C Oger emhaettens kapacitet
D Aktiverer intensiv-indstilling
E Ren lust-funktion/filter-indikation
F Timerfungtion
G Taender/sluukker lys
H Dæmper lys

Display

Indledning

Denne brugsanvisning giver dig et hurtigt overblick over alle muligheder, dette apparat tilbyder. Her finder du oplysninger om sikkerhedsforanstaltninger og vedligeholdelse af apparatet.

Opbevar venligstijkebrugsanvisning og installationsguide.

De kan vare til gavn for fremtidige brugere af apparatet.

Overensstemmelseserklaering

Vi erklærer hermed, at voresprodukter er i overensstemmelse med de Europæiske Direktiver, Forordninger og Bestemmelser og de krav som er nævnt i standardhenvisningerne.

Læs de enkelte sikkerhedsinstruktioner, før du tager eheden i brug.

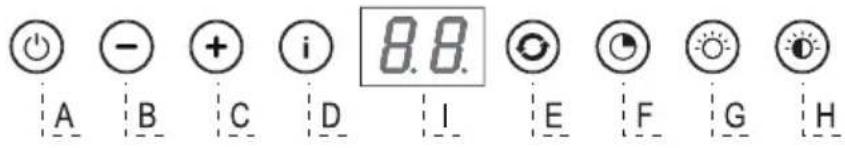

Betjeningstaster

• Tænd ventilatoren med tænd/sluk-knappen (A), og vælg den ønskede indstilling for emhætte med knapperne 'B' og 'C'. Visningen 'I' angiver, hvilken indstilling er blevet valgt.
• Brug knappen 'D' for at taende intensiv-indstillingen. "HI" vises pa T-displayet.

After 10 minutter går den intensive-indstilling automatisk tilbage til den forrige indstilling.

Tænding og slukning af lys

• Brug 'G'-knappen for at taende aller slukke lyset.

Daempning af lys

• Lyset dæmpes med knappen 'H'.
  Lysets styrke varierer mellem(Maximum og minimum, og omvendt.

Ren loft-funktion:

Med ren luft-funktionen kan du opfriske luften i kokkenet i lbet af maks. 24 timer.

Husk at slukke emhaeten.
Tryk pa ren luft-knappen 'E'.

Hver time vil emhæten tændes automatisk i 10 minutter og køre ved den laveste udsugning. Displayet viser “24”, og en indikator nederst til hjre blinker.

Tende for timeren

• Taend emhaeten med knappen 'A'.
• Indstil udsugningsstyrken med knapperne 'B' og 'C'.
  Tryk pátimer- knappen F'.

Emhætten slukkes automatisk after 30 minutur. Timer-funktionen slukkes ved igen at trykke på knappen 'F' eller ved at slukke for emhætten med knappen 'A'. Displayet viser den valgte hastighed og den resterende tid.

Indicator for fedtfilter

After 100 timers brugkommen“FF”-indikatoren frempàdisplayet.

• Rengør fedtfiltrene.
• Nulstil filterindikatoren. Når emhætten er slukket, skal du trykke på knappen 'E' i 3 sekunder, indtil filterindikatoren forsvinder.

Indikator for kulfilter

After 200 timers brugkommen“EF”-indikatoren frempàdisplayet.

• Udskift kulfiltrene.
• Nulstil filterindikatoren. När emhaeten er slukket, skal du trykke på knappen 'E' i 3 sekunder, indtil filterindikatoren forsvinder.

Rengoring

Bemerk! Før du udforer en vedligeholdelse, skal du koble emhætten fra strømmen ved at slukke den ved stikforbindelsen og fjerne sikringen. Hvis emhætten er tilsluttet via et stik og stikkontakt, skal stikket trækkes ud af stikkontakten.

Emhætten skal rengøres regelmæssigt (mindst lige SSE ofte, som man vedligeholder fedtfiltre), bade indvendigt og udvendigt. Brug ikke slibende rengøringsmidler. Brug ikke alkohol!

Bemerk! Manglende overholdelse af de grundlaeggende anbefalinger for rengoring af emhæten og udskiftning af filtrene kan medfrole brandfare.

Derfor anbefaler vi, at du overholder disse instruktioner.

Producenten fralægger sig ethvert ansvar for enhver skade på motoren aller brandskader forbundet med uhensigtsmaessig vedligeholdelse aller manglende overholdelse af ovenstående sikkerhedsanbefalinger.

Emhette

Rengør emhætten med sæbevand og en blød klud. Skyl saaben af med rent vand og tør emhætten af. Undgå at anvende kraftige rengøringsmidler, som f.eks. soda. Emhættens lak vil forblive pæn, hvis du vokser den lejighedsvis.

Emhætte af rustfrit stål

Undlad at bruge skuremidler. Behandles med plejemidler til rustfrit stål, og poleres i retningen af stålets struktur.

Metal fedtfiltre

Metal fedtfiltrre skal rengøres hver maned (eller after anvisning på filtermætnings indikationssystem, hvis det vindes i din model) ved hjælp af milde rengøringsmidler, enten manuelt eller i opvaskemaskine, der skal indstilles til en lav temperatur og en kort vaskecyklus.

Abningshuller skal placeres nedad for at lade vendet Iobe ud af filteret.

Rengoringsmidler vil gore aluminium filtre matte, det er normalt.

Fedtfiltrre

Belysning

Fjernelse af fedtfiltre

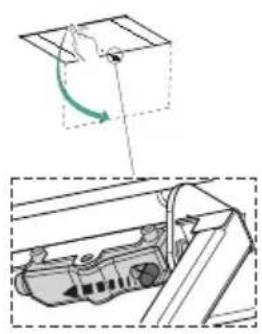

Sluk for strommen! Fjern stikket fra stikkontakten aller afbryd strommen ved tavlen. Abn panelet og træk handtaget til at fjerne filtre.

Udskiftning af kulfilter

Kulfilteret skal altid anvendes, hvis emhaeten ikke er sluttet til aftræskkanalen.

1. Abn panelet.
2. Fjern fedtfiltrene.
3. Monter kulfitret ved at kilde det i kabinettet (D).
4. Udskift filternettet i emhaeten.

Bemerk:

• Der kan forekomme mætning af det aktive kul after langvarig brug, afhængigt af madlavningstypen og hvor ofte fedtfilteret rengøres.
• I alle tilfaelde skal filterpatronen udskiftes mindst hver 4. maned.
  Kulfilteret MÅ IKKE vaskes eller genbruges. Mættet kul er ikke miljøvenlig, og filteret skal udskiftes regelmæssigt.

Udskifting af paerer

Defekte LED'er skal udskiftes af en professionnel installator.

Generelt

Apparatet skal tilsluttes strommen af en kvalificeret elektriker, som er bekendt og arbejder i overensstemmelse med sikkerhedsforanstaltninger. Dette apparat overholder de europaeiske krav.

Det skal du vide:

• Den mindste afstand mellem bærefladen for kogegrej på komfuret og den lavste del af og emhæten skal ære mindst 65 cm. Ved brug af et elektrisk, keramisk eller induktionskomfur skal afstanden ære mindst 50 cm.
• Hvis emhætten skal monteres på en eksisterende kanal,ffa ingen andre apparater,sasom en vandvarmer uller et varmeapparat, tilsluttes samme kanal.
  Folg lokale regler med hensyn til ventilation af gasapparater.
• Jo kortere aftrakskanal og jo færre bojninger, des bedre vil emhætten arbejde.
• Før du begynder at bore skal du kontrollere, at der/DDke er nogen installationskabler til stede.
• Tilslutningsrøret til emhætten har en diameter på 120 eller 150~mm Det er øgså bedst at anvende en trækkanal i samme diameter.
• Installationsmaterialer, der leveres med这部分 emhætte, er designet til fastgorelse til armeret beton aller murende vægge. Til bestemte vægtyper skal du muligvis bruge specielle plugs og skruer.

Elektrisk tilslutning

Udstyret er indbefattet i klasse I, og skal derfor tilsluttes er jordstik.

Sorg for, at forsyningsspændingen svarer til den, der er angivet på apparatets dataplade. Strømtilslutningen udfores som folge:

BRUN = Lfase

BLA Nfase

GUL/GRØN = Jord

När den elektriske tilstluting udføres, kontroller, at strømstikket er udstyret med jord forbindelse.

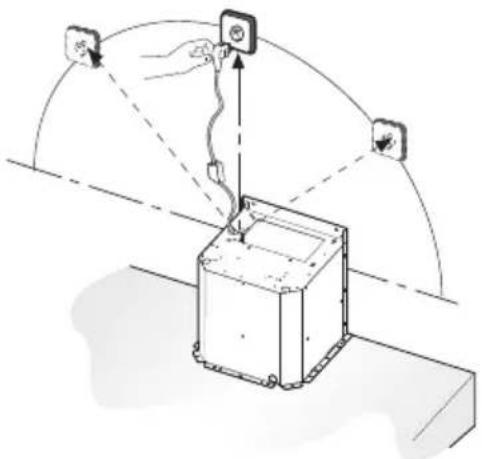

Emhætten er forsynet med et stik. Nár du installerer emhætten skal du sorge for, at stikket er tilgængeligt.

Bemerk:

Hvis der skal laves en fast tilslutning, skal man sorge for, at stromforsyningen er forsynet med en flerpolet afbryder med en kontaktafstand på mindst 3 mm.

maks. 120mm

Montering

Abn panelet.

Fjern fedtfiltret.
- Træk stikforbindelser fra betjeningsknapperne.

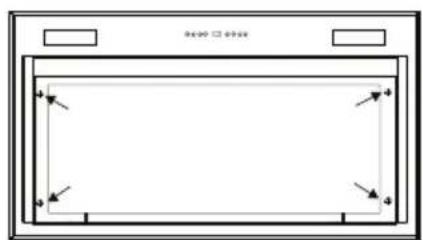

• Fjern først de 6 skruer (2 på venstre, 2 på hjre side, 2 på forskide), og fjern derefter rammen.

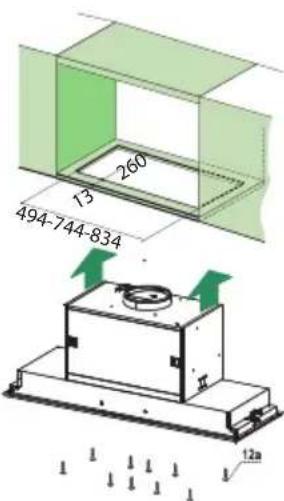

• Bruge en sav til at skabe en fordybning i bunden af skabet (med en afstand på mindst 650~mm fra et gaskomfur). Se maltegningen for yderligere instruktioner.
• Fastgorenheden med de 10 medfolgende skruer (12a).
• Sæt rammen på plads.
• Saat stikforbindelser til betjeningsknapperne.
• Sæt fedtfiltret på plads og luk panellet.

Bortskaffelse

Bortskaffelse af apparat og emballage

Ved at sikre atprodukter bortskaffes korrekt, forebygges de eventuelle negative konsekvenser for miljoet og menneskers helbred, der ellers kunne forarsages af forkert affaldshandtering af dette produit. De lokale myndigheder kan give dig alle relevante oplysninger.

Emballagen af apparatet kan genbruges. Den kan vare lavet af:

• pap;
  polyethylenfolie (PE);
  CFK-fri polystyren (PS hardskum).

Du skal bortskaffeppeisse materialer ansvarligt i henhold til de officielle regler.

Apparatet er forsynet med et symbol af en affaldscontainer med et kryds over for at angive, at segregationen af elektrisk affald er obligatorisk. Det betyder, at när apparatet skal kasseres, mä det ikke bortskaffes sammen med almindeligt husholdningsaffald. Apparatet skal brings til et opsamlingssted for genbrug af elektriske og elektroniske apparater.

Segregationen af husholdningsapparater forbinder negativ miljopavirkning og folkesundhed, der ellers kinne opsta.

Segregationsprocessen muliggør genopretning af materialer, der anwendes i produktionen af dette apparat, hvorved der spares betydeligt i form af ravarer og energia.

CE

Overensstemmelseserklaering

Vi erklærhermed, at voresprodukter opfylder de gaeldende europaeiske direktiver, bekendtgorelser og regler, somt de krav, der fremgår af de benytte standarder.
