Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Gerät erfüllt die Anforderungen gültiger EU-Richtlinien. Die Konformitätserklärung ist zu beziehen unter:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Warnhinweis im Sinne des § 201 StGB:

Wer unbefugt das nichtöffentlich gesprochene Wort eines anderen auf einen Tonträger aufnimmt oder eine so hergestellte Aufnahme gebraucht oder einem Dritten zugänglich macht kann mit Freiheitsstrafe oder Geldstrafe bestraft werden!

Ebenso kann bestraft werden, wer unbefugt das nicht zu seiner Kenntnis bestimmte nichtöffentlich gesprochene Wort eines anderen mit einem Abhörgerät abhört oder das nach aufgenommene oder abgehörte nichtöffentlich gesprochene Wort eines anderen im Wortlaut oder seinem wesentlichen Inhalt nach öffentlich mitteilt.

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns diese bitte auf der Rückseite des Handbuchs angegebener Adresse mit. Die ABUS Security-Center GmbH übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Symbolerklärung

	Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag.
	Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
	Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Wichtige Sicherheitshinweise

	Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!
	Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Dieses Gerät wurde unter Einhaltung internationaler Sicherheitsstandards gefertigt. Bitte lesen Sie die folgenden Sicherheitshinweise aufmerksam durch.

Sicherheitshinweise

1. Stromversorgung

100-240 VAC Wechselspannung, 50 – 60 Hz (über Steckernetzteil an 5 VDC) Betreiben Sie dieses Gerät nur an einer Stromquelle, welche die auf dem Typenschild angegebene Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energieversorgungsunternehmen. Trennen Sie das Gerät von der Netzstromversorgung, bevor Sie Wartungs- oder Installationsarbeiten durchführen.

2. Überlastung

Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.

3. Flüssigkeiten

Schützen Sie das Gerät vor dem Eindringen von Flüssigkeiten aller Art.

4. Reinigung

Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel. Das Gerät ist dabei vom Netz zu trennen.

5. Zubehör

Schließen Sie nur ausdrücklich dafür vorgesehene Geräte an. Andernfalls kann es zu Gefahrensituationen oder Schäden am Gerät kommen.

6. Aufstellungsort

Dieses Gerät ist sowohl für den Betrieb im geschützten Außenbereich und für den Innenbereich vorgesehen. Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden. Montieren Sie das Produkt so, dass direkte Sonneneinstrahlung nicht auf den Bildaufnehmer des Gerätes fallen kann. Beachten Sie die Montagehinweise in dem entsprechenden Kapitel dieser Bedienungsanleitung. Platzieren Sie das Gerät nicht in direkter Nähe von Heizungen, Öfen, anderen Wärmequellen oder unter direkter Sonneneinstrahlung. Betreiben Sie das Gerät nur an Standorten mit Temperaturen im zulässigen Umgebungstemperaturbereich -10° - 50°C.

7. Funkübertragung

Die Reichweite der Funkübertragung ist abhängig von verschiedenen Umwelteinflüssen. Die örtlichen Gegebenheiten am Montageort kann die Reichweite negativ beeinflussen. Deshalb kann bei freier Sicht zwischen dem Empfänger und Sender eine Strecke von bis zu 150m erreicht werden, in Gebäuden jedoch deutlich weniger.

Folgende Umwelteinflüsse beinträchtigen sowohl die Reichweite als auch die Bildrate: Mobilfunk-Antennen, Starkstrommasten, elektrische Leitungen, Decken und Wände, Geräte mit gleicher oder benachbarter Funk-Frequenz.

Warnungen

Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweisung zu beachten!

1. Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:

2. Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.

3. Wenn Sie das Gerät vom Netz trennen, ziehen Sie nicht am Netzkabel, sondern fassen Sie den Stecker an.
4. Achten Sie darauf, dass das Netzkabel so weit wie möglich von Heizgeräten entfernt ist, um zu verhindern, dass die Kunststoffummantelung schmilzt.

5. Das Netzgerät der Türstation muss vor Feuchtigkeit und Nässe geschützt werden.

6. Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen:

- Öffnen Sie niemals das Gehäuse oder das Netzteil.

- Stecken Sie keine metallenen oder feuergefährlichen Gegenstände in das Geräteinnere.

- Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sie bitte einen Überspannungsschutz.

1. Bitte trennen Sie defekte Geräte sofort vom Stromnetz und informieren Ihren Fachhändler.

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen.Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:

• Nässe oder zu hohe Luftfeuchtigkeit
  • Extreme Kälte oder Hitze
• Direkte Sonneneinstrahlung
  • Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
• Starke Vibrationen
• Starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern
• Die Kamera der Türstation darf nicht gegen die Sonne gerichtet werden, dies kann zur Zerstörung des Sensors führen
• Die Türstation darf nicht auf unbeständigen Flächen installiert werden

Auspacken

Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie den Lieferdienst.

Inhaltsverzeichnis

1. Bestimmungsgemäße Verwendung....6
2. Lieferumfang 6
3. Merkmale und Funktionen......6
4. Hinweise und FAQs ....6
5. Gerätebeschreibung ....7

5.1 Beschreibungen der Vorderseite des Monitors....7
5.2 Beschreibung der Rückseite des Monitors 8
5.3 Beschreibung der Anschlüsse des Monitors....8
5.4 Beschreibung der Türstation....9
5.5 Beschreibung der Kabelanschlüsse....10

1. Installation ....11

6.1 Installation der Türstation....11
6.2 Montage der Türstation....12
6.3 Monitorinstallation 13

1. Bedienung....14

7.1 Liveansicht 14

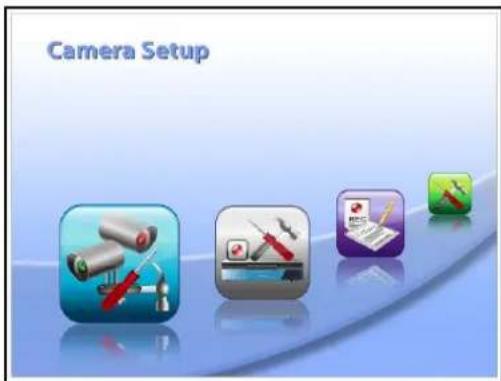

7.2 Hauptmenü....15
7.3 Kameraeinstellungen 16

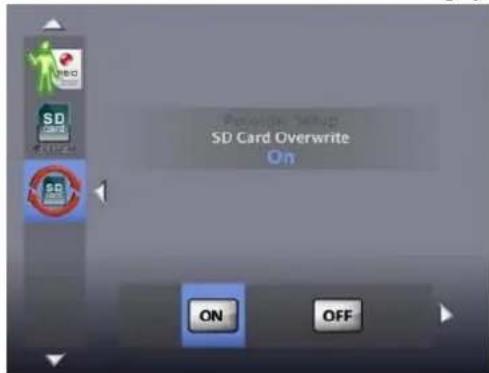

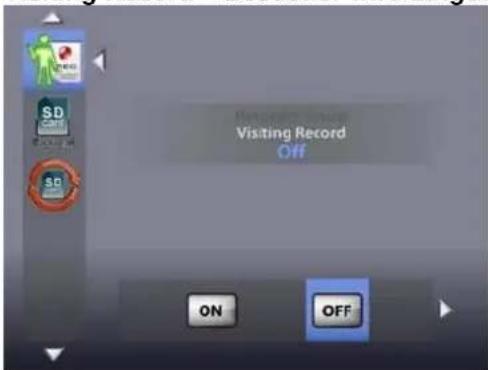

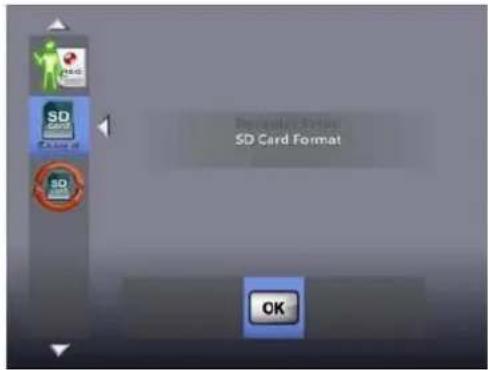

7.4 Aufzeichnungseinstellungen 16
7.5 Ereignisliste....17

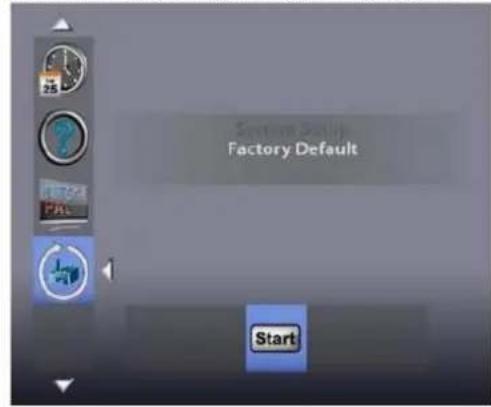

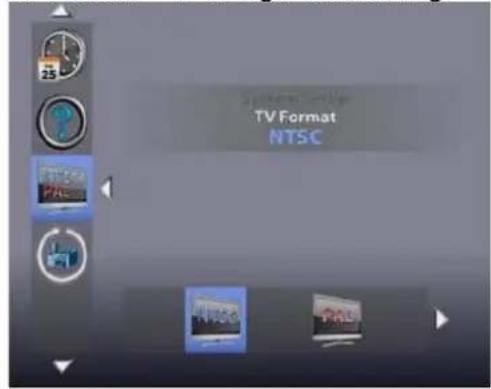

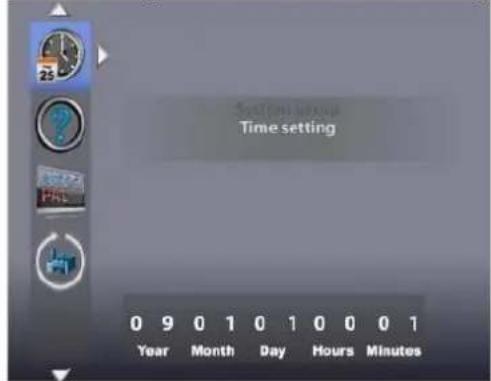

7.6 Systemeinstellungen....18

1. Wartung und Reinigung ....19

8.1 Wartung....19
8.2 Reinigung 19

1. Entsorgung 19
2. Tipps zur Fehlerbehebung 20
3. Technische Daten ....21

1. Bestimmungsgemäße Verwendung

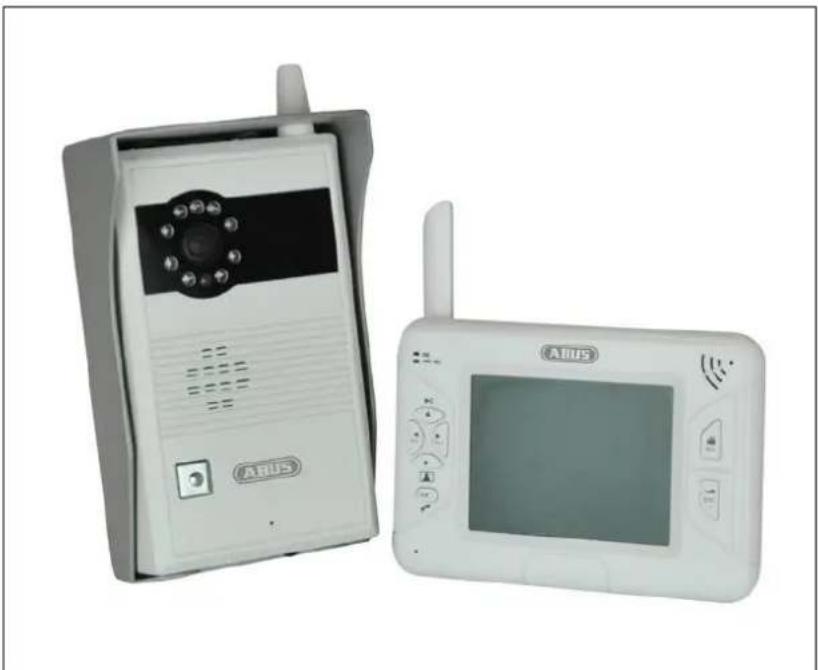

Digitale Funk Video-Türsprechanlage, bestehend aus wetterfestem Außengehäuse und einem 3,5" LCD Monitor, jeweils mit Freisprecheinrichtung und Netzgerät. Sie können die Anlage zusätzlich neben Ihrer Klingel einbauen und mit Ihrem Türöffner verbinden. Der kleine 3,5 Zoll LCD Farbmonitor ist tragbar, so müssen Sie nicht zur Sprechanlage laufen. Durch das integrierte Mikrofon können Sie bequem mit dem Besucher draußen sprechen und den Türöffner vom Monitor aus bedienen. Die digitale

Übertragungstechnik sorgt für störungsfreien Empfang. Nach dem Drücken der Türklingel werden Bilder auf einer SD Karte aufgezeichnet (nicht im Lieferumfang enthalten).

Eine ausführliche Funktionsbeschreibung finden Sie im Kapitel „3. Merkmale und Funktionen“.

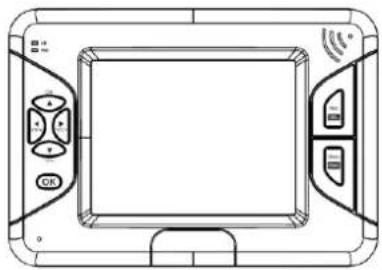

2. Lieferumfang

3. Merkmale und Funktionen

• Türsprechanlage mit integrierter Kamera und portablem 3,5" LCD Farbmonitor dank eingebautem Akku
• Vorhandene Hausgong – Klingelverdrahtung kann praktisch mit Türstation verbunden werden
• Verschlüsselte Signalübertragung zwischen Türstation und Monitor
• Tür kann via Tastendruck auf dem Monitor geöffnet werden
• Nach Drücken der Türklingel werden Bilder auf einer SD Karte im Monitor aufgezeichnet und können bequem am PC angeschaut werden
• Integriertes Mikrofon am Monitor ermöglicht das Sprechen nach Draußen
• Türstation für den geschützten Außenbereich (Schutzklasse IP55)
• Türstation mit Batterien für den Notstromeinsatz
• Tag/Nachtkamera mit eingebauten IR LEDs

4. Hinweise und FAQs

Wichtige Hinweise zu diesem Produkt und weiteren Produkten finden Sie auf unserer Internetseite www.abus.com/plug-and-play. Informationen für die Fehlerbehebung finden Sie unter Punkt 10 dieser Anleitung.

5. Gerätebeschreibung

5.1 Beschreibungen der Vorderseite des Monitors

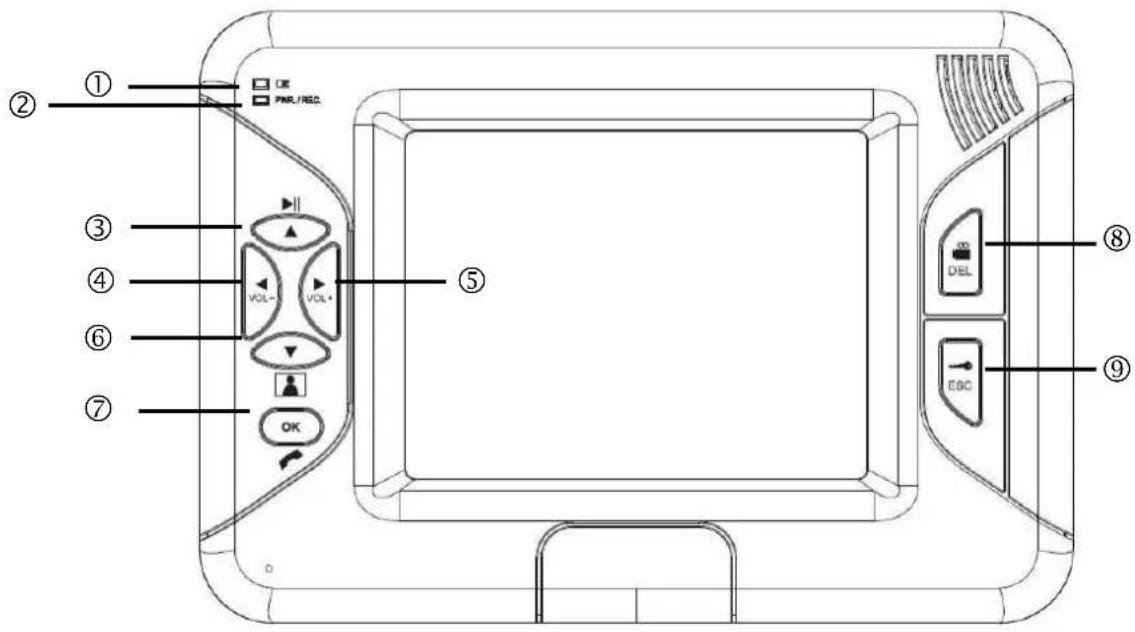

1	Akkuanzeige	Anzeige des aktuellen Ladezustands
		Rot:	Akku schwach
		Grün:	Ladevorgang
		Aus:	Akku vollständig geladen
2	PWR / REC	Anzeige des Gerätestatus
		Blau:	Gerät angeschalten
		Aus:	Gerät ausgeschalten
		Blinkt 3mal/ Sek.:	Gerät nimmt auf
		Blinkt 1mal/Sek.:	Neue Aufnahme im Speicher
3		Liveansicht:	direkter Klick zur Ereignisliste
		Im Menü:	Wechsel zwischen den Menüpunkten
4		Liveansicht:	Lautstärke verringern
		Im Menü:	Wechsel zwischen den Menüpunkten
5		Liveansicht:	Lautstärke erhöhen
		Im Menü:	Wechsel zwischen den Menüpunkten
6		StandBy:	Monitor einschalten
		Liveansicht:	Monitor ausschalten
		Im Menü:	Wechsel zwischen den Menüpunkten
7		Liveansicht:	Sprechfunktion
		Im Menü:	Bestätigen der Einstellungen und Änderungen
8		Liveansicht:	Starten /Stoppen der Aufnahme
		Im Menü:	Löschen der Aufzeichnungnur mit SD- Karte möglich!
9		Liveansicht:	Türöffner
		Im Menü:	Verlassen des UntermenüsDas System verlässt das Menü nach einerMinute Wartezeit automatisch.

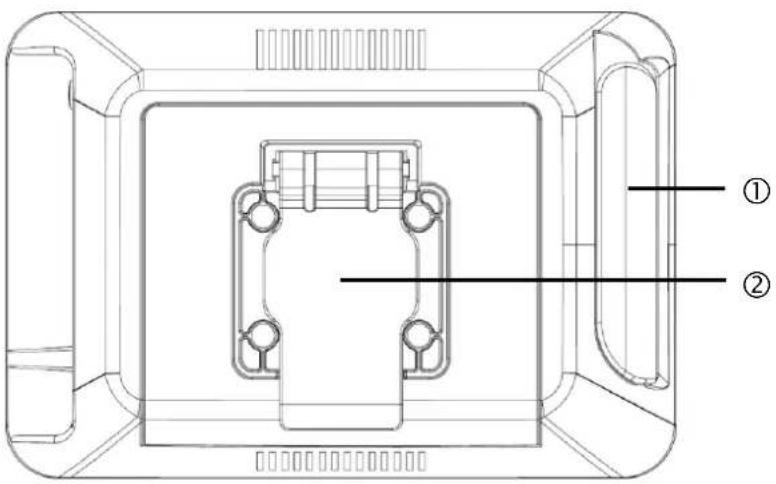

5.2 Beschreibung der Rückseite des Monitors

5.3 Beschreibung der Anschlüsse des Monitors

DC 5V/1A AV OUT SD ① ② ③ ④

1	Spannungsversorgung	5 VDC / 1A (DC, 14.5 x 4.8 mm)
2	AV Ausgang	Ausgang für das Darstellen der Bildschirmanzeige an einem anderem Gerät mittels Cinch Kabel (nicht im Lieferumfang enthalten)
3	SD-Karten Slot	Slot für die Verwendung einer SD-Karte bis zu 32 GB
4	Power-Taste und Menü-Taste	Monitor ein- bzw. ausschaltenLiveansicht: Aufrufen / Verlassen des Menüs

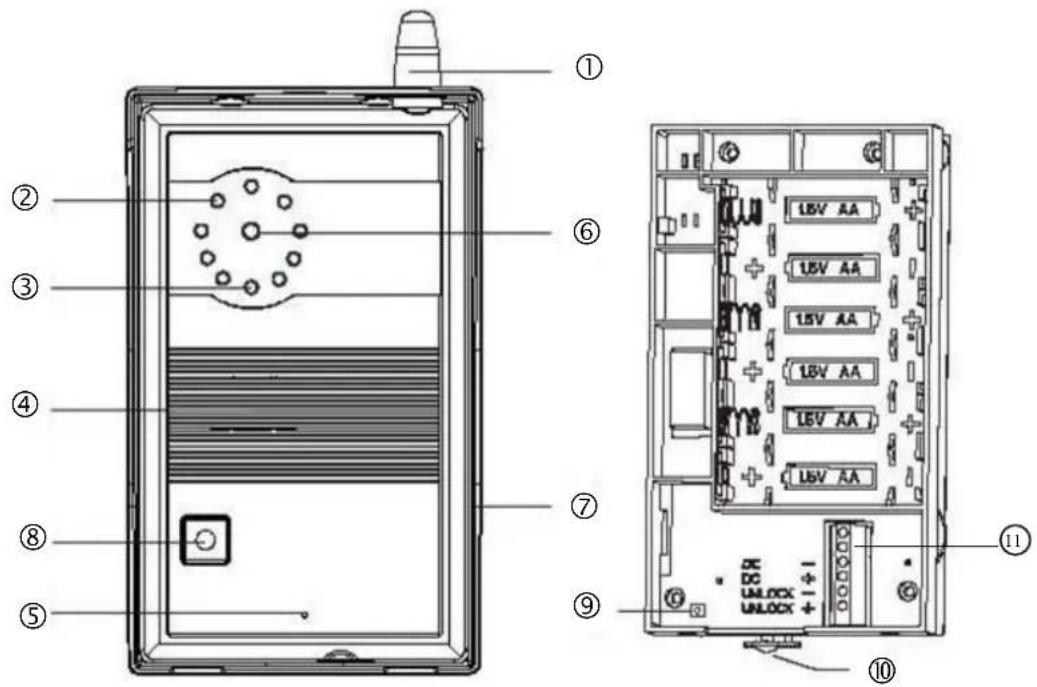

5.4 Beschreibung der Türstation

1	Antenne
2	Infrarot LED
3	Lichtsensor
4	Lautsprecher
5	Mikrophon
6	Linse
7	Befestigungsgehäuse
8	Klingeltaste	Bei Betätigung der Klingeltaste, wird der Monitor aktiviert
9	Pairing-Taste	Um die Türstation mit dem Monitor zu verbinden muss die Pairing-Taste gedrückt werden. Weitere Infos finden Sie unter 5.3.
10	Reset-Taste	Reset-Taste zum Neustart der Türstation
11	Klemmleiste	○ Klingelanschluss○DC- ○ StromversorgungDC+ ○
		UNLOCK- ○ TüröffneranschlussUNLOCK+ ○

5.5 Beschreibung der Kabelanschlüsse

Kabelschuh mit Anschlusskabel für elektronischen Türöffner

1	Kabelschuh-Klemmen	Zum Anschluss an den elektronischen Türöffner
2	Abisolierte Kabelenden	Zum Anschluss an die Klemmleiste in der Türstation

Rundbuchse mit Anschlusskabel für Netzteil

1	Rundbuchse	Wird mit dem Anschlusskabel des Netzteils verbunden
2	Abisoliertes Kabelende rot	Zum Anschluss an die Klemmleiste in der Türstation („DC+“)
3	Abisoliertes Kabelende schwarz	Zum Anschluss an die Klemmleiste in der Türstation („DC-„)

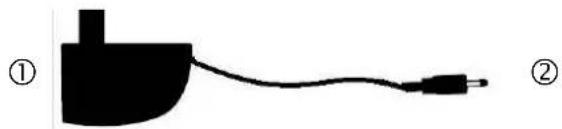

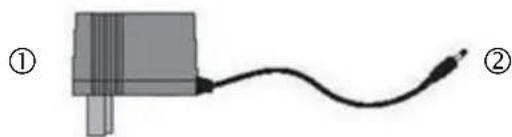

Netzteil für Monitor

1	Steckernetzteil	Stromanschluss
2	Rundstecker	Zum Anschluss an den Monitor

Netzteil für Türstation

1	Steckernetzteil	Stromanschluss
2	Rundstecker	Zum Anschluss an Rundbuchse

6. Installation

6.1 Installation der Türstation

Um die Türstation zu installieren gehen Sie bitte wie folgt vor:

I. Vorbereitung

1. Bitte öffnen Sie die Rückwand der Türstation und setzen Sie 6 AA Batterien ein. Achten Sie dabei auf die richtige Polarisierung
2. Anschließend leuchten die LEDs 5 Sekunden lang grün auf
3. Die Türstation kann jetzt verwendet werden

	Achtung:Schwache Batterien können zu einer Fehlfunktion führen, bitte tauschen Sie dann Batterien aus.
	Achtung:Wenn Sie sich im Batteriemodus befinden, drücken Sie bitte zuerst die Ruftaste um die Türstation in Betrieb nehmen zu können.

II. Türstation anschließen

15V AA 16V AA 15V AA 15V AA 15V AA 15V AA 7 3 Black 2 Red 4 6 UNLOCK UNLOCK

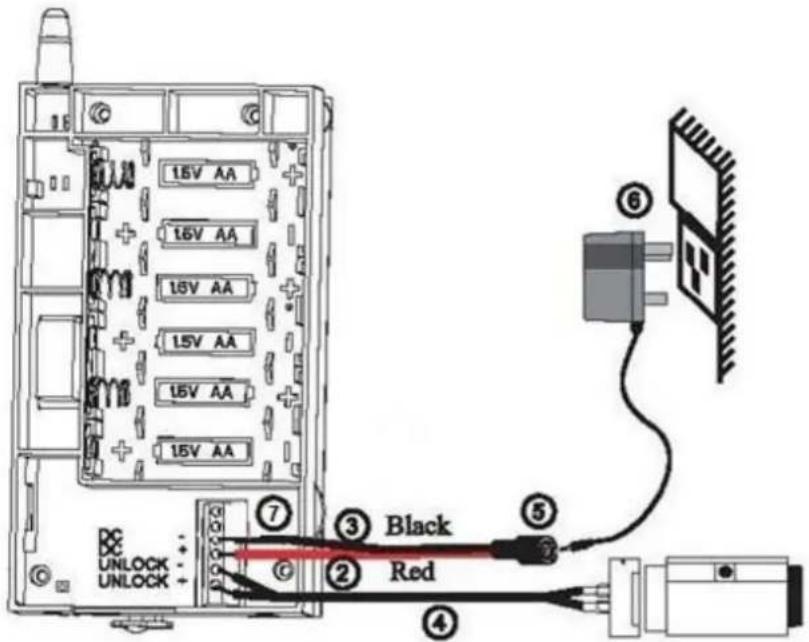

1. Öffnen Sie die Rückwand der Türstation
2. Befestigen Sie das rote Kabel der Rundbuchse bei „DC+“ in der Klemmleiste

3. Das schwarze Anschlusskabel der Rundbuchse muss bei dem Klemmpunkt „DC-“ befestigt werden

4. Die beiden Anschlusskabel des Kabelschuhs müssen bei „UNLOCK“ befestigt werden und die Klemmen sind für Ihren vorhanden 2-Kabel-Türöffner-Anschluss vorhergesehen

5. An die Rundbuchse kann nun ein Rundstecker mit Netzteil angeschlossen werden
6. Versorgen Sie das Netzteil mit Strom
7. An den oberen beiden Klemmpunkte lässt sich ein Türgong anschließen

	Achtung:Bitte beachten Sie, dass es sich hierbei um einen potentialfreien Relaiskontakt handelt, eine Klingel kann deshalb nicht ohne separate Spannungsversorgung angeschlossen werden.Achten Sie hierbei bitte auf die Schaltleistung!
	Achtung:Sie haben die Möglichkeit Ihren Türöffner direkt an die Türstation anzuschließen oder Ihren vorhanden Türöffnungstrafo über ein Relay zu schalten.
	Achtung:Bitte beachten Sie, dass nur Gleichstromöffner, keine Wechselspannungsöffner, angesteuert werden können.

Nähere Informationen dazu finden Sie auch im Internet unter www.abus.com (→Artikelnummer TVAC80020).

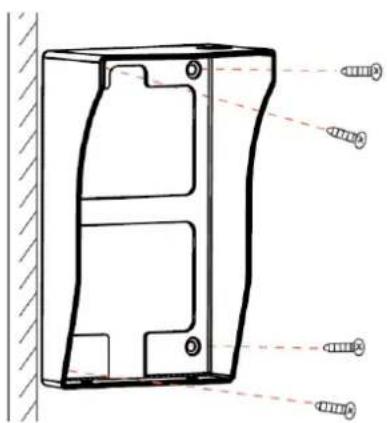

6.2 Montage der Türstation

1. Wählen Sie mit Hilfe der Türhalterung einen geeigneten Platz für die Installation aus. Zeichnen Sie nun die Bohrungslöcher auf dem Untergrund und bohren Sie diese vor. Setzen Sie zunächst die mitgelieferten Dübel ein und befestigen sie mit den Schrauben nun die Halterung.

	Achtung:Bevor Sie mit der Installation beginnen, vergewissern Sie sich, dass die Reichweite der Funk-übertragung am Ort der gewünschten Installation verfügbar ist.
	Achtung:Bevor Sie das Gerät schließen, verbinden Sie die Türstation mit dem Monitor

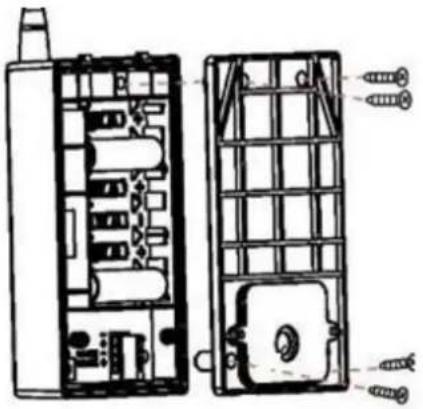

1. Schließen Sie das Gehäuse der Türstation mit den vier beiliegenden Schrauben
2. Setzen Sie die Türstation in das Gehäuse und befestigen Sie es mit den beiliegenden Anti-Diebstahl Schrauben. Der passende Schraubenzieher liegt dem Paket bei.

6.3 Monitorinstallation

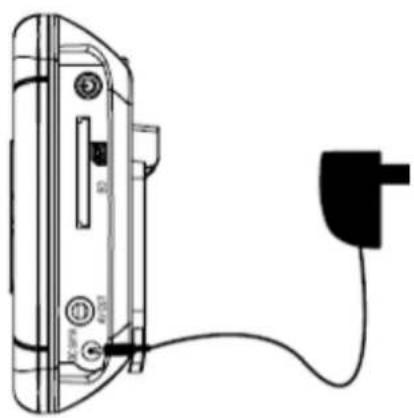

1. Verbinden Sie das Netzteil mit dem Monitor

2. Schalten Sie das Gerät ein. Drücken Sie hierzu die Power-Taste.

3. Sie können den Monitor nun mit der Türstation verbinden.

4. Hierzu gehen Sie bitte wie folgt vor:

5. Wählen Sie am Monitor im Menüpunkt „Camera Setup“, den Unterpunkt, „Pairing“ aus und drücken Sie die Pairing-Taste an der Türstation.

	Achtung:Bitte beachten sie, dass der Monitor vor dem ersten Einsatz OHNE externerSpannungsversorgung, mindestens 8 Stunden geladen werden muss!Die Akkulaufzeit beträgt ca. 3,5 Stunden.
	Achtung:Durch den eingebauten Akku haben Sie die Möglichkeit, den LCD-Monitor flexibel einzusetzen.Wenn die Akku-LED rot leuchtet, muss der Akku geladen werden. Bitte beachten Sie, dass der Akku immer ausreichend geladen ist, um eine verlustfreie Aufzeichnung zu gewährleisten.

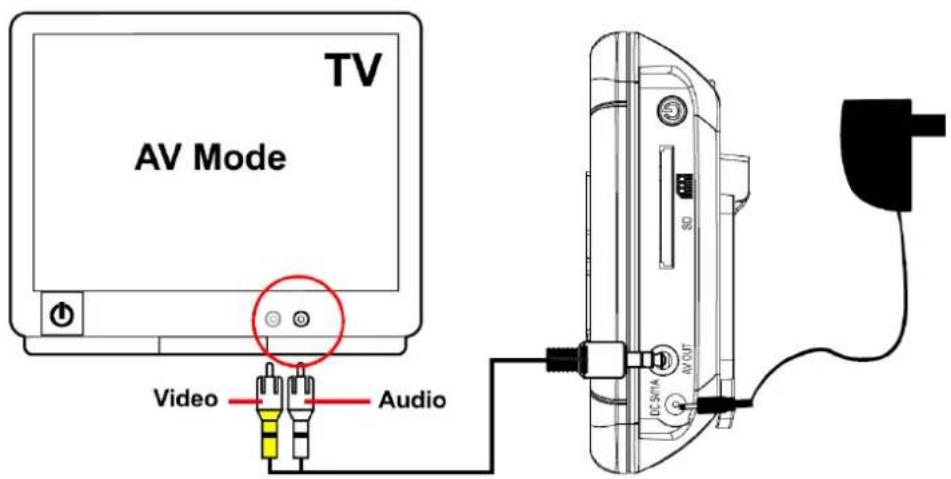

Um die Monitoranzeige an einem weiteren Anzeigegerät darzustellen gehen Sie wie folgt vor:

1. Verbinden Sie den Klinkenstecker mit dem AV OUT des Monitors.

2. Schließen Sie die Chinch-Stecker wie in der Zeichnung an dem Monitor an.

TV AV Mode Video Audio

7. Bedienung

Um den Monitor AN / AUS zu schalten, halten Sie die Powertaste für min. 2 Sekunden gedrückt.

Nach jedem Start wechselt der Monitor in die Liveansicht und wählt die zuletzt eingestellte Ansicht aus.

Wird das Symbol angezeigt, wurde die SD-Karte vom Monitor richtig erkannt und arbeitet normal.

7.1 Liveansicht

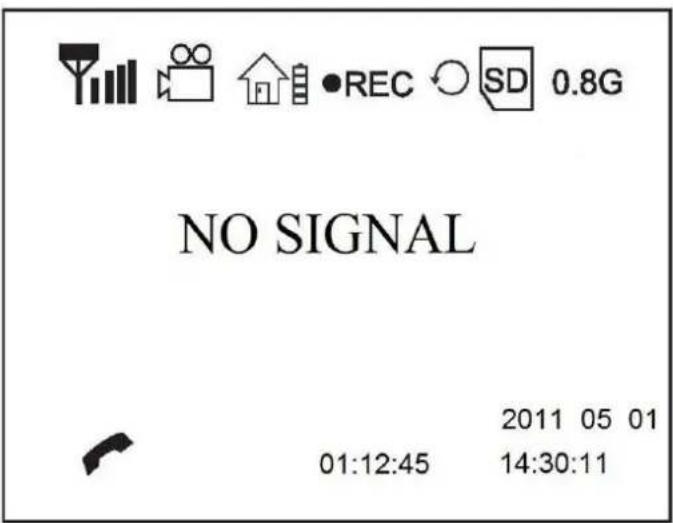

REC 0.8G NO SIGNAL 2011 05 01 01:12:45 14:30:11

	Signalanzeige
	Anzeige „Besucher wird aufgezeichnet“
	Batterieanzeige TürstationGelb: Batterie vollRot: Batterie schwach
	Aufzeichnungsanzeige: blinkt während der Aufzeichnung
	Keine SD-Karte eingelegtSD-Karte vollSD-Karte wird nicht erkanntSD-Karte gesperrtSD-Karte wird beim Erreichen der Kapazität überschrieben
	SD-Karten-Anzeige
0.8G	SD-Karten Kapazität
NO SIGNAL	Keine Verbindung zwischen Türstation und Monitor
	Sprechfunktion
01:12:45	Aufnahmezeit
2011 05 0114:30:11	Datum / Uhrzeit Anzeige

7.2 Hauptmenü

Drücken Sie die MENU-Taste um das Hauptmenü zu öffnen. Mit den Pfeiltasten können Sie zwischen den Menüpunkten wechseln.

Achtung:

Bitte beachten Sie:

Die Symbole werden automatisch nach zehn Sekunden Anzeigezeit ausgeblendet

Sie können zwischen folgenden Punkten wählen:

Kamera-Einstellungen:

Camera Brightness = Kamera-Helligkeit Pairing = Türstation hinzufügen

Aufzeichnungseinstellungen:

Visiting Record = Besucher wird aufgezeichnet SD Card Format = Speicherplatz auf SD Karte SD Card Overwrite = SD-Karten Ringspeicher

Ereignisliste:

Die Aufzeichnungen werden in Unterordnern abgespeichert, die nach dem Aufzeichnungsdatum benannt werden. Die Aufzeichnungen werden als Einzeldatei mit der Aufnahmezeit als Dateiname abgespeichert.

Systemeinstellungen:

Time setting = Datum / Zeit Einstellungen Software Version = Softwareversion TV-Format = TV-Ausgabeauflösung Factory Default = Werkseinstellungen wiederherstellen

7.3 Kameraeinstellungen

Camera brightness = Kamera-Helligkeit	Um die Kamera-Helligkeit zu verändern, drücken Sie im Menüpunkt „Camera Brightness“ die OK-Taste.Es wird ein Auswahlbalken von 0-9 eingeblendet.Mit den ◀▶Tasten können die Einstellungen verändern und mit der OK-Taste bestätigen.
Pairing = Türstation hinzufügen	Die Verbindung zwischen Türstation und Monitor wird unter dem Menüpunkt „Pairing“ hergestellt.Hierzu drücken Sie bitte die OK-Taste.Das System sucht nun nach der Verbindung zur Türstation und zeigt Ihnen 60 Sekunden lang einen runden Pfeil an.Drücken Sie während der 60 Sekunden die PAIRING-Taste an der Türstation.Bei erfolgreicher Verbindung wechselt der Monitor in die Live-Ansicht.

7.4 Aufzeichnungseinstellungen

Visiting Record = Besucher wird aufgezeichnet	Drücken Sie die OK-Taste um zwischen ON (AN) oder OFF (AUS) zu wechseln. Wenn Sie auf OFF stellen wird der Besucher bei Betätigung der Klingeltaste nicht auf der SD-Karte aufgezeichnet.
SD Card Format = Speicherplatz auf SD-Karte	Zeigt Ihnen den verfügbaren und freien Speicherplatz auf der SD-Karte an.

SD Card Overwrite = SD-Karten Ringspeicher

Verwenden Sie die ◀▶ Tasten um den SD-Karten Ringspeicher zu aktivieren (ON) bzw. deaktivieren (OFF). Bestätigen Sie Ihre Auswahl durch drücken der OK-Taste. Der Ringspeicher ist standardmäßig aktiviert. Achtung: Beim Erreichen der Speicherkapazität, zeichnet der Monitor weiterhin auf und löscht dabei die ältesten Aufnahmen auf der SD-Karte. Die SD-Karten Kapazitätsanzeige blinkt mit 0.0 G in rot.

7.5 Ereignisliste

Event List = Ereignisliste

Verwenden Sie Pfeiltasten um zwischen den Ordner zu navigieren. Drücken sie die OK-Taste um den gewünschten Ordner auszuwählen. Wählen Sie im Unterordner die jeweilige Aufzeichnungsdatei aus und spielen Sie diese durch drücken der OK-Taste ab. Drücken Sie die ▲ oder ▼ Tasten um in den Schritten 2x / 4x / 8x / 16x vor- bzw. zurückzuspulen.

Löschen von Dateien

Bitte beachten Sie, dass bei einer manuellen Aufzeichnung die maximale Aufzeichnungsdauer 10 Minuten beträgt. Bei Überschreitung wird eine neue Datei angelegt.

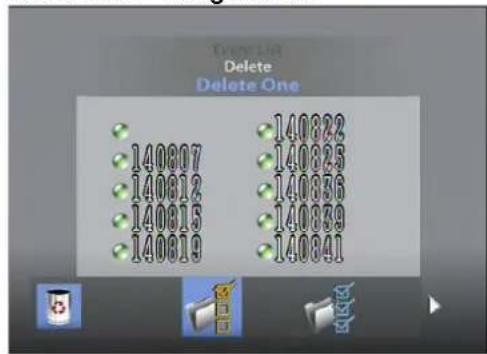

Drücken Sie die DEL-Taste um in den Löschmodus zu gelangen. Die aktuelle Datei bzw. der aktuelle Ordner wird blinkend dargestellt. Mit den ◀▶Tasten können Sie zwischen allen oder einer Datei auszuwählen. Drücken Sie die OK-Taste um ihre Auswahl zu bestätigen.

Wählen Sie ☑ um die Auswahl zu löschen. Um den Löschvorgang abzubrechen wählen sie ✕.

Achtung:

Ihre Aufnahmen sind immer mit Audio aufgezeichnet, bitte beachten Sie die Klausel auf Seite 2 um sich oder anderen Personen nicht in eine Rechtswidrige Lage zu bringen. Für das Verändern der Lautstärke bei der Wiedergabe verwenden Sie bitte die Tasten „Vol –“ für leiser oder „Vol +“ für lauter.

7.6 Systemeinstellungen

Time Setting = Datum / Zeit Einstellungen	Drücken Sie die ▶Taste um zwischen Jahr/ Monat/ Tag/ Stunden/ Minuten zu wechseln. Verwenden Sie die ▲▼-tasten um die Werte anzupassen. Bestätigen sie Ihre Eingabe mit der OK-Taste.
Software Version = Softwareversion	Zeigt Ihnen die Softwareversion der Türstation und des Monitors an.
TV-Format = TV-Ausgabeauflösung	Wählen Sie mit den ◀▶Tasten das gewünschte TV-Format aus.Sie haben die Wahl zwischen NTSC und PAL.Bestätigen Sie ihre Auswahl mit der OK-Taste.Bitte beachten Sie, dass das ausgewählte Format die Auflösung beeinflussen kann.
Set to Factory Default = Werkseinstellungen wiederherstellen	Drücken Sie OK-Taste um die Werkseinstellungen zu starten.Bestätigen Sie mit ◎••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••Achtung:Bitte beachten Sie, dass die SD-Karte bei diesem Vorgang nicht formatiert wird.

8. Wartung und Reinigung

8.1 Wartung

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

• das Gerät sichtbare Beschädigungen aufweist,
  • das Gerät nicht mehr funktioniert

Bitte beachten Sie:

Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu wartende Bestandteile im Inneren des Produkts, öffnen Sie es niemals.

8.2 Reinigung

Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen.

Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des Gehäuses (Verfärbungen) beschädigt werden.

9. Entsorgung

Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol bedeutet, dass im Interesse des Umweltschutzes das Gerät am Ende seiner Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende offizielle Rücknahmestellen in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Durch das separate Sammeln und Recycling werden die natürlichen Ressourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden.

10. Tipps zur Fehlerbehebung

No	Fragen	Antworten
1	Was bedeutet, Türstation und Monitor zu paaren und wie funktioniert das?	Durch die Paarung wird die exklusive, verschlüsselte Funkverbindung zwischen Türstation und Monitor hergestellt. Um Türstation und Monitor zu paaren, gehen Sie bitte wie folgt vor:Wählen Sie am Monitor im Menüpunkt „Camera Setup“, den Unterpunkt, „Pairing“ aus. Das System zählt nun 60 Sekunden abwärts. Drücken Sie während dieser Zeit die Pairing-Taste an der Türstation.
2	Was könnten die Ursachen dafür sein, dass der Monitor kein Bild, sondern „NO SIGNAL“ anzeigt?	Sollten Sie kein Signal haben, prüfen Sie bitte folgendes:1. Ist die Türstation an das Stromnetz angeschlossen?2. Sind die Türstation und der Monitor miteinander gepaart (siehe Frage 1)?3. Ist die Türstation in Reichweite des Monitors? Diese beträgt max. 30 m.4. Wird das Signal zwischen Türstation und Monitor gestört?
3	Was könnten die Ursachen dafür sein, dass das Gerät nicht aufzeichnet?	Sollte Ihr Gerät nicht aufzeichnen, prüfen Sie bitte folgende Punkte:1. Haben Sie eine SD Karte eingelegt?2. Ist die SD-Karte gesperrt? (Lock/Unlock)3. Haben Sie die SD-Karte formatiert? Diese muss vor dem ersten Gebrauch formatiert werden.4. Die Aufnahmefunktion bei Bewegungserkennung (Motion Detection) wurde im Menü ausgeschalten. Gehen Sie ins Menü „Record settings / Motion Detection“ und wählen Sie zwischen „OFF, 5 Sec, 10 Sec, 15 Sec“.
4	Ist eine Daueraufzeichnung realisierbar?	Generell zeichnet das Gerät nach Betätigung der Klingeltaste 60 Sekunden lang auf.Wenn Sie einen längeren Zeitraum aufzeichnen möchten, müssen Sie manuell die REC Taste drücken.
5	Ist es möglich, die Türstation in eine bestehende Klingelanlage zu integrieren?	Ja, es ist möglich, die Türstation an vorhandene Klingeldrähte anzuschließen. Schaltpläne für die Klingelverdrahtung können auf www.abus.com heruntergeladen werden.
6	Ist es möglich, andere Funkkameras mit der Anlage zu kombinieren?	Nein, das ist aus technischen Gründen nicht möglich.
7	Können mehrere Monitore gleichzeitig benutzt werden?	Nein, da eine Türstation nur direkt mit einem Monitor gepaart werden kann.
8	Ist ein dauerhafter Betrieb mit Batterien möglich?	Dauerhafter Batteriebetrieb ist nicht möglich/ empfehlenswert, da die Batterien ca. 6 Stunden halten. Diese sind ausschließlich zur Notstromversorgung gedacht.

11. Technische Daten

Typennummer	Türstation	3,5" LCD Monitor
Frequenz	2,4 GHz
Modulation	GFSK
Sendeleistung	13dBm
Sensibilität	-75dBm
Funkreichweite	150 m*
Spannungsversorgung DC	15V DC / 1,5 A	5V DC / 1 A
Stromaufnahme	Max. 180mA	Max. 650mA
Batterie-/ Akkutyp	6 AA 1.5V Lithium Batterie	Li-Ion Polymer Akku, 3,7 V / 1800 mA
Übertragungskanäle	1	1
Blickwinkel	85° (H) / 65° (V)	--
Objektiv	1,8 mm
Auflösung	640 x 480 Pixel (VGA)
Anzahl IR LEDs	9 IR LED	--
Bildaufnehmer	1/4"CMOS	--
Reichweite Nachtsichtfunktion	0,8 m	--
Videosignal	--	1.0 V p-p, 75 Ohm
Audiosignal	--	1.0 V p-p, 600 Ohm
Ausgänge	Türöffner: 12 V	3,5 mm Klinke (Video)
Speichermedium	--	SD-Karte, max. 32 GB
Schutzart IP	IP 55	--
Batterie-/ Akkulaufzeit	Max. 6 Stunden	Max. 4 Stunden
Abmessungen	(BxHxT): 85 x 169 x 36 mm	(BxHxT): 133 x 87 x 27 mm
Nettogewicht	0,205 kg	0,2 kg
Min - Max. Betriebstemperatur	-10°C - 40°C	-10°C - 40°C

* Die Reichweite ist abhängig von den Umweltbedingungen (z.B. Mobilfunk-Antennen, Starkstrommasten, elektrische Leitungen, Decken und Wände, etc.).

Unter ungünstigen Bedingungen können auch nur geringere Reichweiten erreicht werden

TVAC80020A

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

ALLEMAGNE

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

11. Technische gegevens

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Diese Bedienungsanleitung ist eine Publikation der ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

Note de l'éditeur
