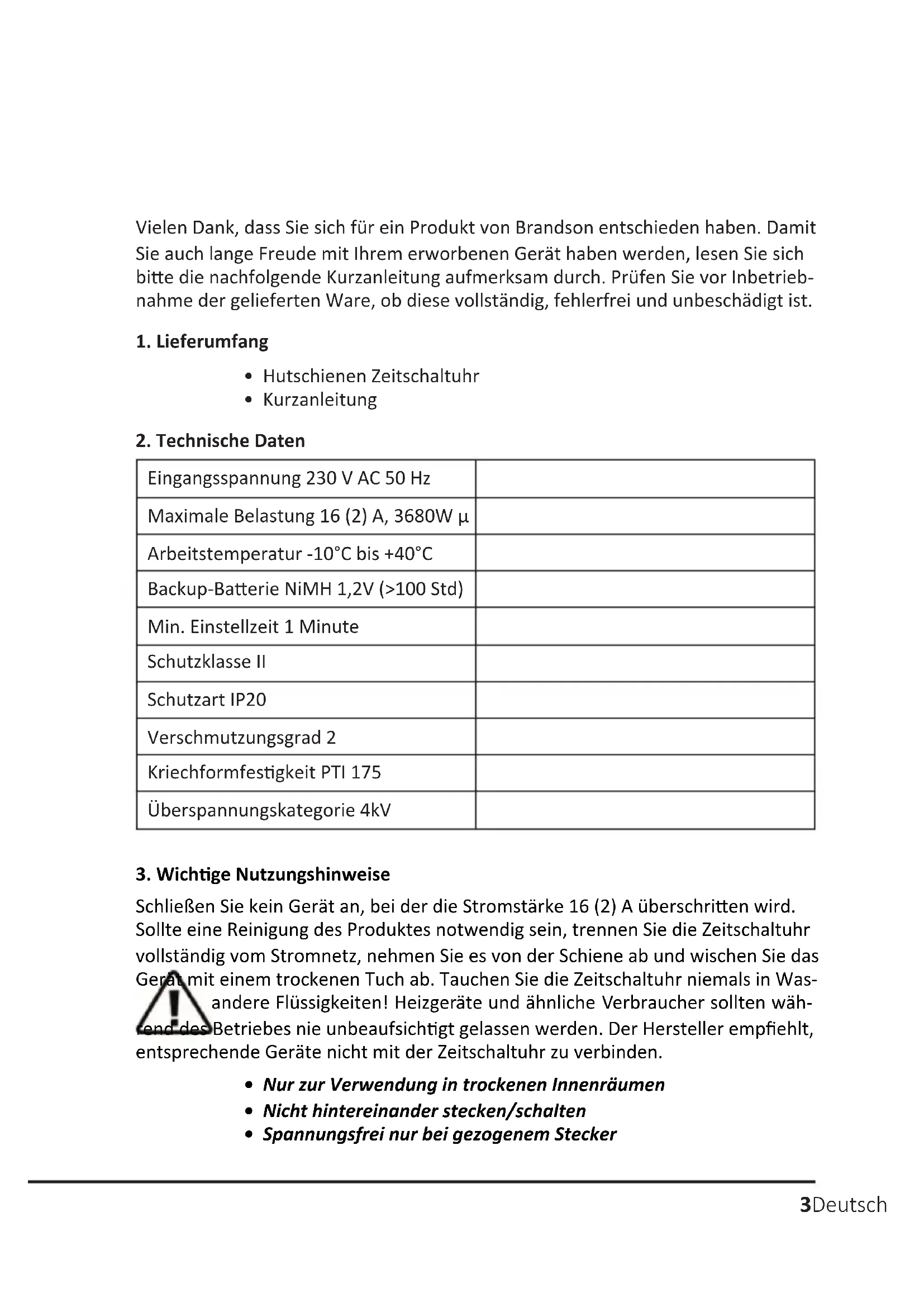

Vielen Dank, dass Sie sich für ein Produkt von Brandon entschieden haben. Damit Sie auch lange Freude mit ihrem erworbenen Gerät haben werden,lesen Sie sichitte die nachfolgende Kurzanleitung aufmerksam durch. Prufen Sie vor Inbetriebnahme der gelieferten Ware, ob diese vollständig, fehlerfrei und unbeschädigt ist.

1. Lieferumfang

Hutschieren Zeitschaltuhr
- Kurzanleitung

2. Technische Daten

Eingangsspannung 230 V AC 50 Hz
Maximale Belastung 16 (2) A, 3680W μ
Arbeitstemperatur -10°C bis +40°C
Backup-Batterie NiMH 1,2V (>100 Std)
Min. Einstellzeit 1 Minute
Schutzklasse II
Schutzart IP20
Verschmutzungsgrad 2
Kriechformfestigkeit PTI 175
Überspannungskategorie 4kV

3. Wichtige Nutzungshinweise

Schlieben Sie kein Gerät an, bei der die Stromstarke 16 (2) A übersritten wird. Sollte eine Reinigung des Produktes notwendig sein, trennen Sie die Zeitschaltuhr vollständig vom Stromnetz, behmen Sie es von der Schiene ab und wischen Sie das Gerät mit einem trockenen Tuch ab. Tauchen Sie die Zeitschaltuhr niemals in Wasandere Flüssigkeiten! Heizgeräte und ähnliche Verbraucher sollenen während des Betriebes nie unbeaufsichtigt gelassen werden. Der Hersteller empfeht, entsprechende Geräte nicht mit der Zeitschaltuhr zu verbinden.

• Nur zur Verwendung in trockenen Innenräumen
• Nicht hintereinander stecken/schalten

• Spannungsfrei nur bei gezogenem Stecker

• Nicht mit Heizelementen verwenden (z.B. Heizlüfter, Bügeleisen, Kuchengeräte, etc)

• Verbinden Sie keine Geräte, dessen Last die Nennkapazität übersteigt.
• Stellen Sie sicher, dass Sie den Schaltkreis stromlos schalten, bevor Sie das Gerät anschließen.
• Das Gerätarf nur von Fachpersonal installiert und angeschlossen werden!

3.1 Bestimmungsgemäß Verwendung

Die Zeitschaltuhr wird auf einer Hutschiene montiert und ist als Zeitschalter für elektrische Geräte mit 230 V AC (Wechselspannung) vorgesehen. Die Schaltuhr verfügbar über 20 programmierbare Schaltzeiten (10 EIN- und 10 AUS-Schaltzeiten).

Der maximale Stromeingang eines angeschlossenen Gerätes darf eine ohmsche Last von 16 A bzw. eine induktive Last von 2 A nicht überschreiben. Das Gerät ist nur für DIN-Hutschieren geeignet. Esarf ausschließlich in trockenen, geschlossenen Räumen verwendet werden. Kontakt mit Feuchtigkeit muss unter allen Umständen vermieden werden.

Aus Sicherheitsgründen)dürfen Sie das Produkt nicht umbauen und/oder verändern. Sollten Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden, kann das Gerät beschädigt werden. Eine unsachgemäße Verwendung kann außerdem zu Gefahren wie zu Kurzschlüsse, Bränden oder elektrischen Schlägen führen. Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie safer auf. Reichen Sie das Produkt ausschließlich zusammen mit der Bedienungsanleitung an Dritte weiter.

4. Funktionsbersicht

Die Zeitschaltuhr bietet Ihnen folgende Funktionen und Einstellungsmöglichkeiten:

10 EIN/AUS-Programme
Ausgangs-LED-Anzeige
EIN/AUTO/AUS-Funktion
12/24-Stunden-Anzeige
- Sommerzeitfunktion
16 Kombinationen von Tagen oder Blöcken von Tagen

Die einzelnen Wochentage werden im LC-Display der Zeitschaltuhr in Form der englishen Abkürzungen angezeigt. Wiehe Abkürzung, welchem Wochentag entspricht, ist in folgender Tabelle ersichtlich:

Mo Montag

Tu Dienstag

We Mittwoch

Th Donnerstag

Fr Freitag

Sa	Samstag
Su Sonntag

Nr Wochentage Nr Wochentage
1 Mo 9 Mo, Tu, We, Th, Fr
2 Tu 10 Sa, Su
3 We 11 Mo, Tu, We, Th, Fr, Sa
4 Th 12 Mo, We, Fr
5 Fr 13 Tu, Th, Sa
6 Sa 14 Mo, Tu, We
7 Su 15 Th, Fr, Sa
8 Mo, Tu, We, Th, Fr, Sa, Su 16 Mo, We, Fr, Su

Die obige Tabelle stellt eine Übersicht der wählbaren Kombinationen an den jeweiligen Wochentagen dar.

4.1 Bedienelemente

In der nachfolgenden Tabelle werden die Bedienelemente aufgeführrt und beschreiben.

Bedienelement Bezeichnung
“R”-Taste Reset-Taste: Setzt das Gerät auf Werkseinstellungen darüber.
“W+”-Taste Wochentag einstellen kombiniert mit Taste “C+”.
“H+”-Taste Stunde einstellen kombiniert mit der Taste “C+”.
“M+”-Taste Minute einstellen kombiniert mit der Taste “C+”.
“C+”-Taste	• Stellen Sie die aktuelle Zeit/eden aktivellen Wochentag in Kombination mit den Tasten “W+”, “H+”, “M+” ein. • Wählen Sie den 12- oder 24-Stunden-Modus (AM/PM) kombiniert mit der Taste”® • Aktivieren Sie die Sommerzeitfunktion in Kombination mit der Taste “MANUAL”.
-Taste	• Mit den Tasten “W+”, “H+”, “M+” kombinierte Pro-gramme einstellen. • Wählen Sie den 12- oder 24-Stunden-Modus kombiniert mit der Taste “C+”.
“MANUAL”-Taste	Wählen Sie die Betriebsarten der Zeitschaltuhr (Manual, ON, OFF)
“RES/RCL”-Taste Programme ein- und ausschalten im Programm-MENU
Status-LED (ON) Zeigt den Ein- und Ausschaltstatus der Zeitschaltuhr an.

5. Inbetriebnahme

Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial.

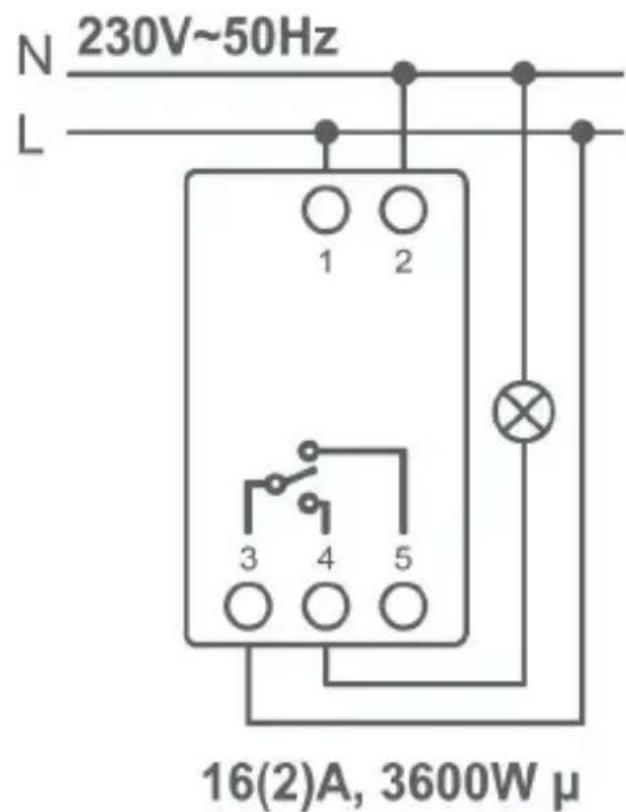

1. Schließen Sie die Zeitschaltuhr gemäß des Schaltplans im nachfolgenden Bild gezeigt an eine normale 230-Volt-Spannung an und schalten Sie den Strom ein. Lassen Sie die Zeitschaltuhr ca. 1 Stunde lang stehen, um die Speicherbatterie aufzuladen.

1. Löschen Sie nach dem Aufladen alle aktuellen Informationen durch Drucken der „R“-Taste (Reset) mit einem spitzen Gegenstand wie einem Stift oder Bleistift.

2. Die Zeitschaltuhr ist jetzt bereit für den Gebrauch eingerichtet zu werden.

Das Gerät ist danach betriebsbereit. Wie Sie die einzelnen Einstellungen vornehmen können, erfahren Sie in den folgenden Abschnittten dieser Anleitung.

6. Einstellung der aktuellen Uhrzeit

1. Drücken Sie die Taste „C+“ und halten Sie sie gedrückt. Drücken Sie gleichzeit wiederholt die Taste „W+”. Der aktuelle Tag im Display der Zeitschaltuhrändert sich pro Tastendruck. Drücken Sie so oft die „W+“-Taste, bis der aktuelle Tag angezeigt wird.
2. Fahren Sie fort, indem Sie die Taste „H+“ oder „M+“ drücken, bis die aktuelle Stunde oder Minute angezeigt wird. Bei der Einstellung können die Tasten „W+“, „H+“ oder „M+“ für eine schnelle Vorwärtszahlung gedrückt gehalten werden.
3. Lassen Sie beiden Tasten los, um die Einstellung abzuschreiben.
4. Um eine eventuell falsche Eingabe zurückzustellen, wiederholen Sie die obigen Schritte.

7. Schaltprogramme einstellen

Hinweis: Überprüfen Sie ihre Programme darauf, dass sich die Einstellungen nicht überschreiben, insbesondere bei Verwendung der Blockoption. Wenn sich die Programmeinstellungen überlappen, wird die Zeitschaltuhr EIN oder AUS nach der Programmzeit ausgeführht, nicht nach der Programmnummer.

Programm AUS hat immer Vorrang vor Programm EIN.

1. -Taste einmal drücken und loslassen. LCD zeigt 1 ON- Einstellung kann jetzt vorgenommen werden.
2. Drücken Sie die Taste „W+“, um den Tag oder den Block von Tagen einzustellen. Stellen Sie die Uhrzeit ein, indem Sie die Taste „H+“ oder „M+“ drucken.
3. Drücken Sie die L-Taste noch einmal, um die ersten EIN-Einstellung zu beenden und die ersten AUS-Einstellung vorzunehmen. Die LCD-Anzeige zeigt 1OFF---. Wiederholen Sie Schritt 2, um die ersten AUS-Einstellung abzuschreiben.

4. Drücken Sie die L-Taste noch einmal, um die erste AUS-Einstellung zu beenden und die zweite EIN-Einstellung vorzunehmen.

5. Wiederholen Sie Schritt 2 und 3, um die übrigen Einstellungen zu programmieren. Drücken Sie die L-Taste und halten Sie sie 2 Sekunden lang gedrückt, um die Programmwahl im Schnelldurchlauf durchzuführen.

6. Drücken Sie nach Abschluss der Einstellungen die Taste „C+“, um zum Uhrzeitmodus zurückzukehren.

Beispiel

Die Zeitschaltuhr jeder Wochentag um 17:15 Uhr einschalten und um 22:30 Uhr ausschalten.

Programmierend der Einsatzzeit (17:15 Uhr)

1. Einmal -Taste drucken und loslassen. Die LCD-Anzeige zeigt 1
2. Drücken Sie die Taste „W+“, bis die LCD-Anzeige „MO, TU, WE, TH, FR, SA, SU“ über der Uhrzeit anziegt.
3. Drücken Sie „H+“, bis die LCD-Anzeige „5:00PM" oder „17:00" anziegt (Je nachdem, ob Sie die 12- oder 24-Stundenanzeige eingeschaltet haben).
4. Drücken Sie „M+“, bis auf der LCD-Anzeige „5:15PM" oder „17:15" angezeigt wird.
5. Drücken Sie erneut die -Taste und halten Sie die Taste los. Die LCD zeigt 1_OFF an.

Programmierend der Einsatzzeit (22:30 Uhr)

1. Drücken Sie erneut die -Taste und halten Sie die Taste los. Die LCD zeigt 1_OFF ·s ·s an.
2. Drücken Sie die Taste „W+“, bis die LCD-Anzeige „MO, TU, WE, TH, FR, SA, SU“ über der Uhrzeit anziegt.
3. Drücken Sie „H+“, bis die LCD-Anzeige „10:00PM“ oder „22:00“ anziegt (Je nachdem, ob Sie die 12- oder 24-Stundenanzeige eingeschaltet haben).
4. Drücken Sie „M+“, bis auf der LCD-Anzeige „10:30PM" oder „22:30" angezeigt wird.

8. Manuelles ein- und ausschalten

Mithilfe der Modi ON/AUTO/OFF können Sie das an die Zeitschaltuhr angeschlossene Gerät manuell ein- und ausschalten oder die automatische Steuerung gemäß der eingestellten Schaltprogramme wieder aktivieren.

Drücken Sie kurz die Taste „MANUAL", um zwischen den verschiedenen Modi zu wechseln. Die Display-Anzeige wechselt hierbei zwischen "AUTO", "ON" und "OFF".

Bitte beachten Sie, dass bei der Umstellung von "ON" oder "OFF" auf "AUTO" der letzte Schaltzustand solange erhalten bleibt, bis eines der eingestillten Schaltprogramme einen Schaltvorgang auslõst.

"ON" - das eingesteckte Gerät bleibt eingeschaltet.

"OFF" - das eingesteckte Gerät bleibt ausgeschaltet.

"AUTO" - das eingesteckte Gerät folgt ihren programmierten Zeitschaltuhr-Einstellungen.

9. Sommerzeit und 12/24-Stundenanzeige

Um zwischen Sommer- und Winterzeit zu wechseln, drücken Sie die Tasten „C+“ und „MANUAL“ gleichzeitig. Ist die Sommerzeit eingestellt, erscheint im Display der Zeitschaltuhr das Sommerzeitsymbol (^ ) . Die Uhr wird im Fall der Sommerzeit eine Stunde vorgestellt.

Um zwischen der 12- und 24-Stundenanzeige umzuschalten, drücken Sie „C+“ und die L-Taste gleichzeitig. Im Display erscheint das „AM“, sobald die 12-Stundenanzeige aktiv ist.

10. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzuneh men. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht für den Betrieb im Freien zugelassen, verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperatures fern.Setzen Sie das Gerät keinen plottlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigten können. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen.

Das Gerät sollte nicht benutzt werden, wenn es einen Stöß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sieitte die nationalen Bestimmungen und Beschänkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung be schreiben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ur-

sprunglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerätarf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert daraufhin hingewiesen wurde.

11. Entsorgungshinweise

Elektrische und elektronische Geräte)dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführrt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhal tig schädigen können.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

12. Hinweise zur Batterieentsorgung

Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von Geräten, die Batterien enthalten, ist der Anbieter verpflichtet, den Kunden auf folgenden hinzuweisen: Der Kunde ist zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich verpflichtet. Er kann Altbatterien, die der Anbieter als Neubatterien im Sortiment führt oder geführt hat, unentgeltlich am Versandlager (Versandadresse) des Anbieters zurückgeben. Die auf den Batterien abgebildeten Symbole haben folgende Bedeutung: Pb = Batterie enthalt mehr als 0,004 Masseprozent Blei, Cd = Batterie enthalt mehr als 0,002 Masseprozent Cadmium, Hg = Batterie enthalt mehr als 0,0005 Masseprozent Quecksilber.

Das Symbol der durchgekreuzten Mülltonne bedetet, dass die Batterie nicht in den Hausmüll gegeben werden damit.

WEEE Richtlinie 2012/19/EU
WEEE Register-Nr: DE 67896761

Hiermit erklart die Firma WD Plus GmbH, dass sich das Gerät 304950/20200903NB022 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlädigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie bei: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
