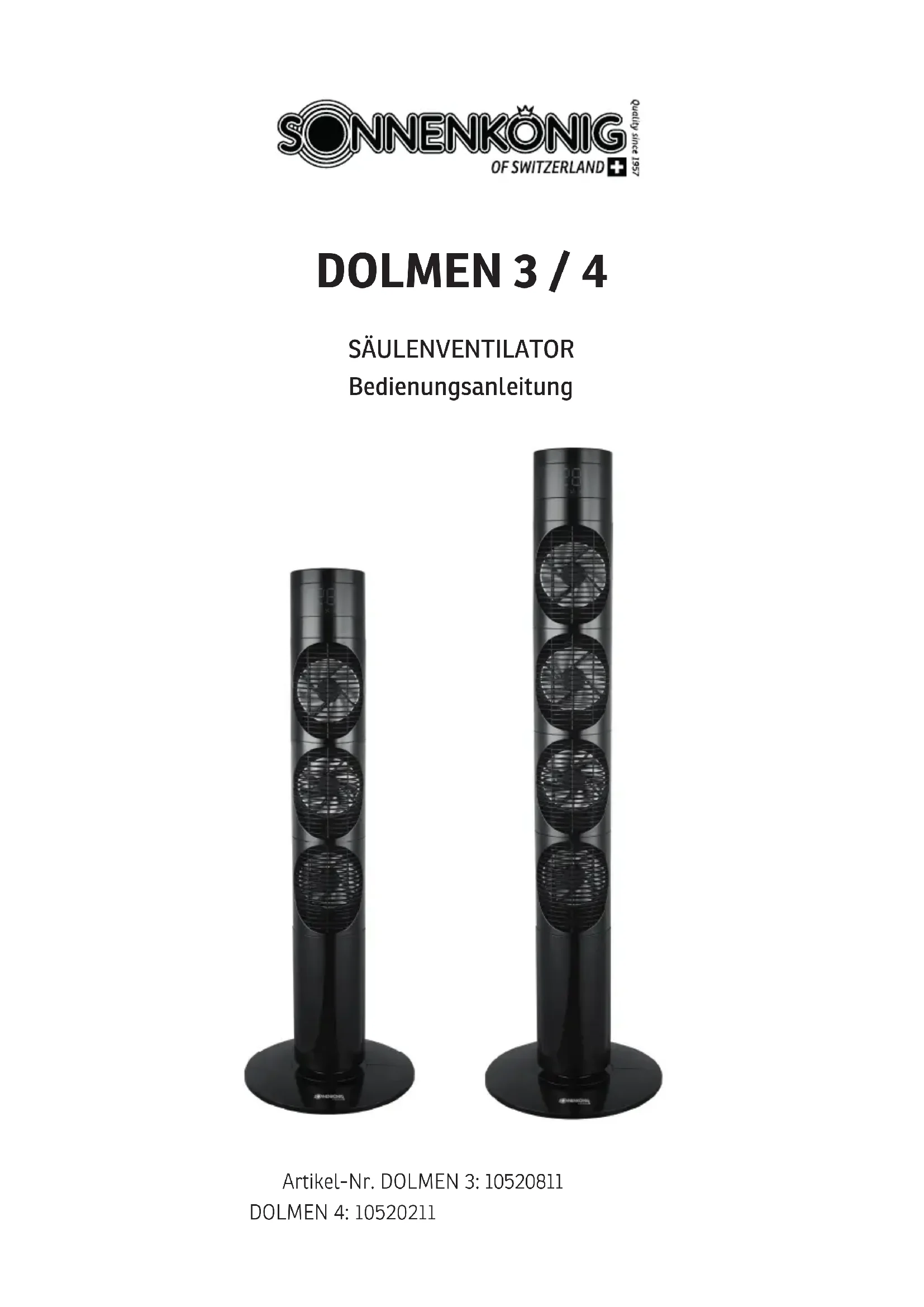

BEDIENUNGSANLEITUNG Dolmen 3 Sonnenkönig

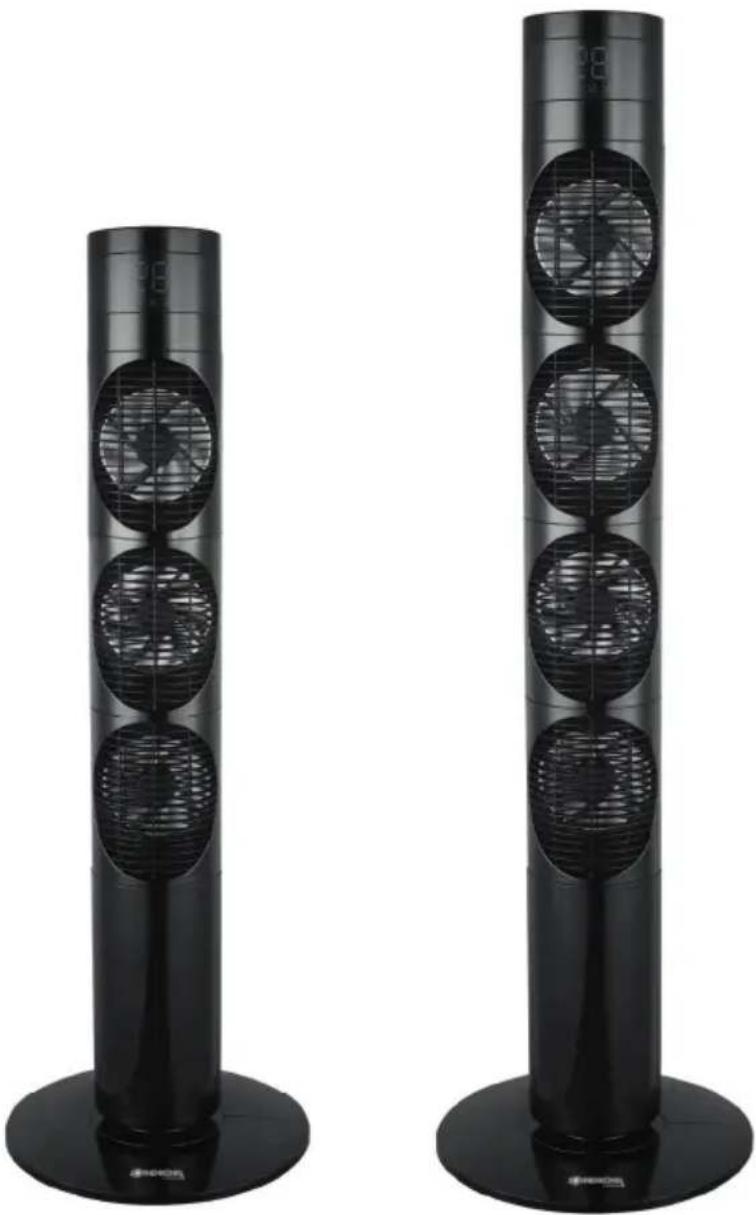

SÄULENVENTILATOR Bedienungsanleitung
Articlel-Nr. DOLMEN 3:10520811
DOLMEN 4:10520211
INDEX
1 Sicherheitshinweise 3
2 Komponenten 5
3 Installation 6
4Wartung. 6
5 Bedienung. 7
6 Garantie / Entsorgung / Technische Änderungen 8
1 Sicherheitshinweise
Bitte lessen Sie vor erster Inbetriebnahme die Gebrauchsanweisung genau durch und beachten Sie die Sicherheitshinweise um Schäden durch falsche oder unsachgemäß Bedienung sowie unzulässige Umgebungsbedingungen zu vermeiden. Bewahren Sie diese zum späteren Nachschlagen gut auf.
Kontrollieren Sie das Gerät nach dem Entfernen der Verpackung auf Beschädigungen. Setzen Sie das Gerät bei Verdacht auf eine Beschädigung nicht in Betrieb und wenden Sie sich an einen Fachmann. Das recyclingfähige Verpackungsmaterialarf nicht für Kleinkinderzugänglichaufbewahrt oder entsorgt werden, sondern muss fachgerecht entsorgt werden.
Dieses Gerätarf nur für den Zweck, für den es ausdrücklich entwickelt wurde, verwendet werden. Jeder andere Gebrauch ist als unsachgemäss und folglich als gefährlich anzusehen. Der Lieferant haftet nicht für eventuelle Personen- und/oder Sachschäden, die auf einen unsachgemassen oder falschen Gebrauch zusammen sind.
Dieses Gerätarf von Kindern, die 8 Jahre oder äter sind, sowie von Personen mit reduzierten körperslichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen genutzt werden, sofern sie beaufsichtigt werden oder Anweisungen bezüglich der sicheren Nutzung des Geräts erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Kinder dürfen nicht mit dem Gerät speilen. Kinder dürfen die Reinigung und benutzerseitige Wartung nicht ohne Beaufsichtigung durchführren.itte achten Sie daraufuf, dass Sie das Gerät auf eine geeignete und unempfindliche Flächen stellen, sodass auslaufende Flüssigkeiten keinen Schaden verursachen konnen.
Reparaturen an elektrischen Geräten)dürfen nur von Fachkräften durchgeführt werden. Unsachgemass durchgeführte Reparaturen und Abänderungen an den Geräten konnen gefährliche Folgen für den Benutzer nach sichziehen, worauf die Garantieansprüche abgelehtn werden.
- Um sicherzustellen, dass Sie mit dem Produkt zufrieden sind und es ordnungsgemass reinigen und warten,lesen Sieitte die Bedienungsanleitung vor der Verwendung sorgfältig durch.
- Überprüfen Sie das Gerät vor der Verwendung auf sightbare ässere Beschädigungen. Nehmen Sie niemals ein beschädigtes Gerät in Betrieb.
- Personen, die das Gerät aufgrund körperlicher, geistiger oder körperlicher Probleme nicht bedienen können, * dürfen es nur unter Aufsicht oder Anleitung einer verantwortlichen Person benutzen.
- Lassen Sie Kinder das Gerät nicht benutzen, es sei dann, sie werden beaufsichtigt.
- Nur qualifizierte und vom Hersteller geschulte Elektriker dürfen erforderliche Reparaturen durchfuhren. Unsachgemass durchgeführte Reparaturen können erhebliche Gefahren für den Anwender mit sich bringen.
- Nur qualifizierte und vom Hersteller geschulte Elektriker dürfen erforderliche Reparaturen durch-führen
- Dieses Gerät wird nur im Haushalt verwendet.
-itte verwenden Sie eine separate Steckdose entsprechend dem Gerätestrom/Spannung. Verwen den Sie nicht mehr als ein elektrisches Gerät zur gleichen Zeit an derselben Steckdose. - Ziehen Sie nicht am Anschlusskabel, um den Stecker aus der Steckdose zuziehen.
-
Verwenden Sie das Gerät nicht, wenn das Netzkabel oder der Netzstecker beschädigt ist.
-
Offnen Sie nicht das Gehäuse des Gerätes.
- Gefährung durch elektrischen Strom, wenn spannungsführende Verbindungen berührt und/oder die elektrische und mechanische Konfiguration geändert wird.
- Tauchen Sie das Gerät oder das Netzkabel niemals in Wasser oder andere Flüssigkeiten.
- Berühren Sie das Anschlusskabel nicht mit nassen Handen, wenn Sie das Gerät vom Stromnetz trennen.
- Dieses Gerätarf von Kindern unter 8 Jahren und von Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder Kenntnis nur verwendet werden, wenn sie überwacht oder in die Bedienung des Gerätes eingewiesen wurden und die daraus resultierenden Gefahren verstanden haben.
- Die Reinigung oder Benutzerwartung darf nicht von Kindern durchgeführt werden, die nicht unter Aufsicht stehen.
Bewahren Sie das Gerät und die Zubehörteile ausserhalb der Reichweite von Kindern auf. - Decken Sie das Gerät niemals während des Betriebs ab.
- Stellen Sie das Gerät nicht in die Nähe von Leicht entzündlichen Materialien wie Farbe, Lack oder Gas.
- Lassen Sie einen Abstand von mindestens 1 Meter zwischen dem Ventilator und allen brennbaren und wärmeempfindlichen Materialien (Möbel, Vorhänge, Papier, Kleidung usw.) ein.
- Stellen Sie das Gerät auf eine feste, trockene, ebene und wasserdichte Unterland.
- Installieren Sie das Gerät nicht in einer heissen, nassen oder sehr feuchten Umgebung.
- Stellen Sie das Gerät oder Teile des Gerätes niemals in die Höhe von starken Wärmequellen und heissen Oberflächen (z.B. Hezung, Ofen, Grill).
- Stellen Sie das Gerät nicht in eine enge Umgebung, in eine Nische, Ecke oder zwischen Möbelstücken. Lassen Sie genügend Platz umihn herum, damit die Luft zirkulieren kann.
- Das Gerät wird während des Betriebs sehr heiss. Berühren Sie dazu nicht die heissen Oberflächen des Gerätes während des Betriebs und für kurze Zeit danach.
- Warten Sie vor dem Transport, bis das Gerät abgekühlt ist.
- Spruhen Sie keineu Lufterfrischer in den Luftstrom.
- Stellen Sie das Gerät nicht vor ein automatisches Zerstaubungssystem für Luftferfrischer.
- Schalten Sie das Gerät immer am Bedienfeld aus und warten Sie, bis es heruntergelaufen ist, bevör Sie den Hauptschalter EIN/AUS schalten und den Steckerziehen.
- Stecken Sie keine Gegenstände in die Öffnungen oder Lüftungsgitter.
- Halten Sie das Gerät frei von Staub, Flusen, Haaren und vor allem von allem, was den Luftstrom beeinträchtigen können.
- Kinder und Kleinkinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
- Überprüfen Sie die Luftelnlässe und den Luftschlitz auf freienden Durchgang. Entfern den Sie Verunreinigungen wie Schmutz oder Staubpartikel mit einer weichen Bürste.
| Modell | DOLMEN 3 DOLMEN 4 | |
| Art. Nr. 10 | 0520811 10520911 | |
| Netzteil | 220-240V~ 50/60 Hz 220 | -240V~ 50/60 Hz |
| Nennleistung | 20 W 25 W | |
| Dimensionen | 34 x 98.5 x 34 cm 34 x 11 | 7 x 34 cm |

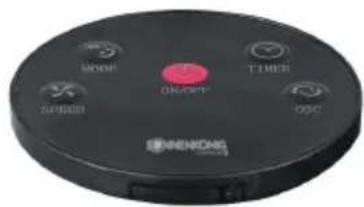

FERNBEDIENUNG

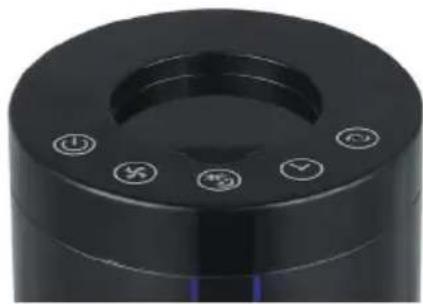

BEDIENPANEL
Die Fernbedienung befi ndet sich offen auf dem Ventilator.
- Entfernen Sie vor der Verwendung der Fernbedienung den Kunststoff schutz der Batterie.
LED-Anzeige
Luftaus-lass
HINWEIS These Säulenventilatoren enthalten 3 oder 4 einzeln DC-Lufter, jeder Lufterkorper kann von Hand gedreht werden, der Drehwinkel beträgt 90 Grad nach rechts und links, insgesamt 180 Grad.
LED-Anzeige
HINWEIS Die Anzeige wird 5 Minuten nach dem Einsatzdunkel.

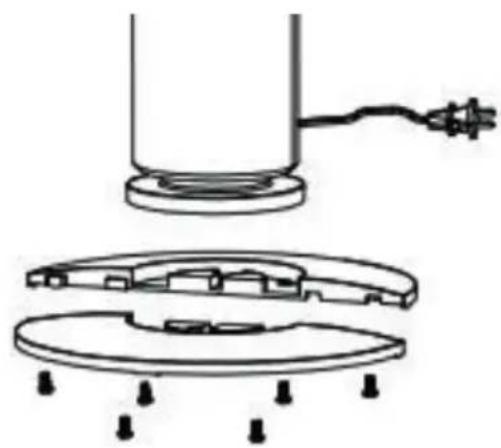

- Klicken Sie die beiden Teile der Basis zusammen.
- Befestigen Sie den Turmlüfter an der Basis und sichern Sieihn mit 6 Schrauben.
4Wartung
- Reinigen Sie den Ventilator mit einem weichen, leicht feuchten Tuch; verwenden Sie keine abrasiven oder korrosiven Produkte.
- Tauchen Sie keinen Teil des Ventilators in Wasser oder andere Flüssigkeiten. Trocknen Sie das Gerät sorgfältig und achten Sie daraufuf, dass alle elektrischen Teile trocken sind: Lassen Sie sich im Zweifelsfall fachlich qualifi zierte Hilfe geben.
- Es ist wichtig, dass die Luftlöcher des Motors vor Staub und Flusen geschlossen sind.
- Wenn der Lüfter über einen längeren Zeitraum nicht benutzt wird, muss er vor Staub und Feuchtigkeit geschützt werden; wir empfehlen,ihn in der Originalverpackung zu lagern.
5 Bedienung
DE
- ON/OFF
- Ventilationsstufen
- Modus
- Timer
- Oszillation

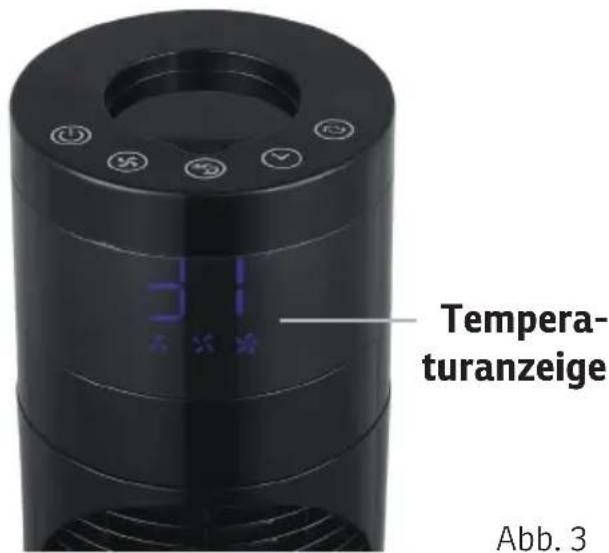

Abb.3

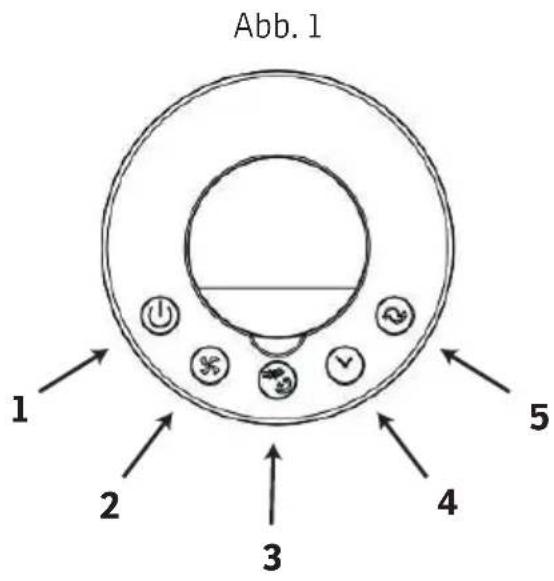

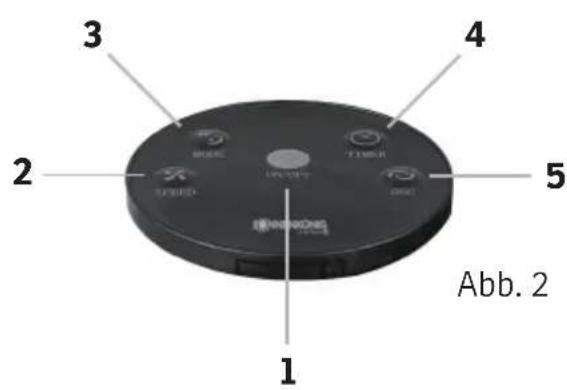

ON / OFF Das Gerät kann über die Taste „POWER" (Abb. 1-2; 3) ein- und ausgeschaltet werden.
VENTILATIONSSTUFEN Wahlen Sie mit der Taste „SPEED" (Abb. 1-2; 2) zwischen den Geschwindigkeitsstufen Hoch, Mittel und Tief.
MODUS Drücken Sie auf die Taste „MODE" (Abb. 1-2; 1), um zwischen den Betriebsmodi Normal, Natur oder Schlaf zu wahlen.
TIMER Stellen Sie den Timer mit der Taste „TIMER" (Abb. 1-2; 4) von 1 bis 12 Stunden im 1-Stunden-Takt ein.
OSZILLATION Drucken Sie auf die Taste „OSC" (Abb. 1-2; 5) damit das Gerät sich horizontal zu drehen beginnnt (Winkel: 75^ ).
Verwenden Sie eine weiche Bürste, um die Öffnung um den Luftauslass herum zu reinigen, oder führen Sie eine Staubsaugerdüse (weiche Bürste) leicht über den Luftauslass, um alle Ablagerungen zu entfernen, die sich im Inneren angesammelt haben können.
Fernbedienung
Wischen Sie die Oberfläche der Fernbedienung vorsichtig mit einem trockenen, weichen Tuch ab. Entfernen Sie die Batterie im Inneren der Fernbedienung, wenn sie langere Zeit nicht benutzt wird.
Netzstecker
BitreinigenSiedenNetzsteckermiteinemtrockenen,weichenTuch.
Lagerung
In einen grossen Plastikbeutel zum Schutz vor Staub geben.
Bitte lagern Sie den Ventilator an einem sauberen und trockenen Ort.
Bitte platzieren Sie das Gerät so, dass Kinder es nicht erreichen konnen.
6 Garantie / Entsorgung / Technische Änderung
Garantie
Die Geräte werden vor der Auslieferung tatsäch kontrolliert. Sollteriotz dem einmal ein Mangel an Ihr Gemär at auftreten, wenden Sie sich vertrauensvoll an ihren Verkauf.itte bringen Sie den Kaufbeleg mit, Denn dieser ist fur jeder Garantieleistung vorzulegen. Die Garantie beträgt 24 Monaten ab dem Kaufdatum.
Entsorgung
Das Gerät muss fachgerecht entsorgt werden. Das Gerät kann bei jedem Fachhändler kostenlos zur Entsorgung abgegeben werden.
Technische Änderungen
Technische Änderungen in Technik und Design vorbehalten.
CE-Konformitätserklarung
Das Gerät entspricht folgenden Standards
EMC EN 55014-1:2017
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
LVD EN 60335-2-80: 2003 + A1: 2004 + A2: 2009
EN 60335-1:2012/A13:2017
EN 62233: 2008
RoHS 2015/863/EU
EMC 2014/30/EU
LVD 2014/35/EU
ENTSORGUNGSHINWEISE FÜR DEN ELEKTRISCHEN TEIL DES PRODUKTS
Gemass Article 26 des Gesetzeserlass vom 31. März 2015 zur Umsetzung der Richtlinie 2012/19/EG und des Erlasses vom 15. März 2015 zur Umsetzung der Richtlinie 2015/863/EU zur Verringerung der Verwendung gefährlicher Stoffe in Elektro- und Elektronikgeräten und zur Abfallentsorgung.
Das Symbol der durchgestriichenen Mülltonne auf dem Gerät oder der Verpackung weist darauf aufhin, dass das Gerät am Ende seiner Lebensdauer getrennt von anderen Abfallen über entsprechende Sammelstellen zu entsorgen ist. Das elektronische oder elektrische Altgerät kann auch aussortiert und bei Anschaffung eines vergleichbaren Neugerätes an den Handler zurückgegeben werden. Die entsprechende Altgerätesammlung zwecks umweltfreundlicher Wiederverwertung verringert die Belastungen für Umwelt und Menschen und unterstützt die Wiederverwendung und/oder das Recycling von wertvollen Wertstoffen.
Die nicht fachgerechte Entsorgung des Produkts durch den Benutzer kann je nach Gesetzeslage mit Bussgeldern gehdet oder strafrechtlich verfolgt werden. Im Gerät enthaltene Akkus oder Batterien sind getrennt über die entsprechenden Behälter für die Sammlung von Altbatterien zu entsorgen.
ENTSORGUNG VON BATTERIEN UND AKKUS
Gemass der Gesetzesverordnung 188 vom 20. November 2008 zur Umsetzung der Richtlinie 2006/66/EG im Umgang mit Altbatterien oder verbrauchten Akkus und ähnlichen Abfallen weist das Symbol der durchgestrichenen Mülltonne auf der Batterie daraufhin, dass es verboten ist, Altbatterien im Hausmüll zu entsorgen.
Batterien und Akkus enthalten stark umweltbelastende Stoffe. Der Benutzer ist verpflichtet, Altbatterien über öffentliche Sammelstellen oder entsprechende Behälter zu entsorgen. Diese Service ist kostenlos. Auf diese Weise werden die gesetzlichen Anforderungen eingehalten und die Umwelt geschont. Die Symbole zur Kennzeichnung der in Batterien und Akkus enthaltenen Gefahrstoffe sind wie folgt: Hg= Quecksilber, Cd=Cadmium, Pb= Blei.
