Technische Merkmale	Elektrische Heizung, Leistung 2000W, einstellbares Thermostat, kompakte Abmessungen.
Verwendung	Ideal als Zusatzheizung in Wohnräumen, einfach zu installieren und zu bedienen.
Wartung und Reparatur	Regelmäßige Reinigung der Lüftungsgitter, Überprüfung der Elektrokabel, bei Reparaturen einen Fachmann konsultieren.
Sicherheit	Ausgestattet mit einem Überhitzungsschutzsystem, das Gerät während des Betriebs nicht abdecken.
Allgemeine Informationen	2 Jahre Garantie, Energieverbrauch bei der Heizkostenplanung berücksichtigen.

Häufig gestellte Fragen - TR5000R BOSCH

Wie kann ich den BOSCH TR5000R einschalten?

Um den BOSCH TR5000R einzuschalten, stecken Sie das Gerät in eine Steckdose und drehen Sie den Temperaturregler auf die gewünschte Position.

Was tun, wenn die Heizung nicht angeht?

Überprüfen Sie, ob das Gerät richtig angeschlossen ist und die Steckdose funktioniert. Stellen Sie außerdem sicher, dass das Thermostat auf eine höhere Temperatur als die Raumtemperatur eingestellt ist.

Wie reinige ich den BOSCH TR5000R?

Ziehen Sie den Stecker des Geräts und verwenden Sie ein leicht feuchtes, weiches Tuch, um die Oberfläche zu reinigen. Tauchen Sie das Gerät nicht in Wasser und verwenden Sie keine aggressiven Chemikalien.

Wie hoch ist die Heizleistung des BOSCH TR5000R?

Der BOSCH TR5000R hat eine Leistung von 2000 Watt, was ihn geeignet macht, Räume bis etwa 25 m² zu beheizen.

Wie stelle ich die Temperatur am BOSCH TR5000R ein?

Verwenden Sie den Temperaturregler am Bedienfeld, um die gewünschte Temperatur zu erhöhen oder zu verringern.

Ist der BOSCH TR5000R mit einem Sicherheitssystem ausgestattet?

Ja, der BOSCH TR5000R verfügt über ein Sicherheitssystem, das das Gerät bei Überhitzung oder Umkippen automatisch ausschaltet.

Kann ich den BOSCH TR5000R im Badezimmer verwenden?

Nein, der BOSCH TR5000R ist nicht für den Einsatz in feuchten Bereichen wie Badezimmern konzipiert. Verwenden Sie ihn nur in trockenen Räumen.

Wie lange ist die Garantiezeit des BOSCH TR5000R?

Der BOSCH TR5000R wird in der Regel mit einer 2-jährigen Garantie geliefert, die je nach Händler variieren kann. Bitte überprüfen Sie die spezifischen Garantiebedingungen beim Kauf.

BEDIENUNGSANLEITUNG TR5000R BOSCH

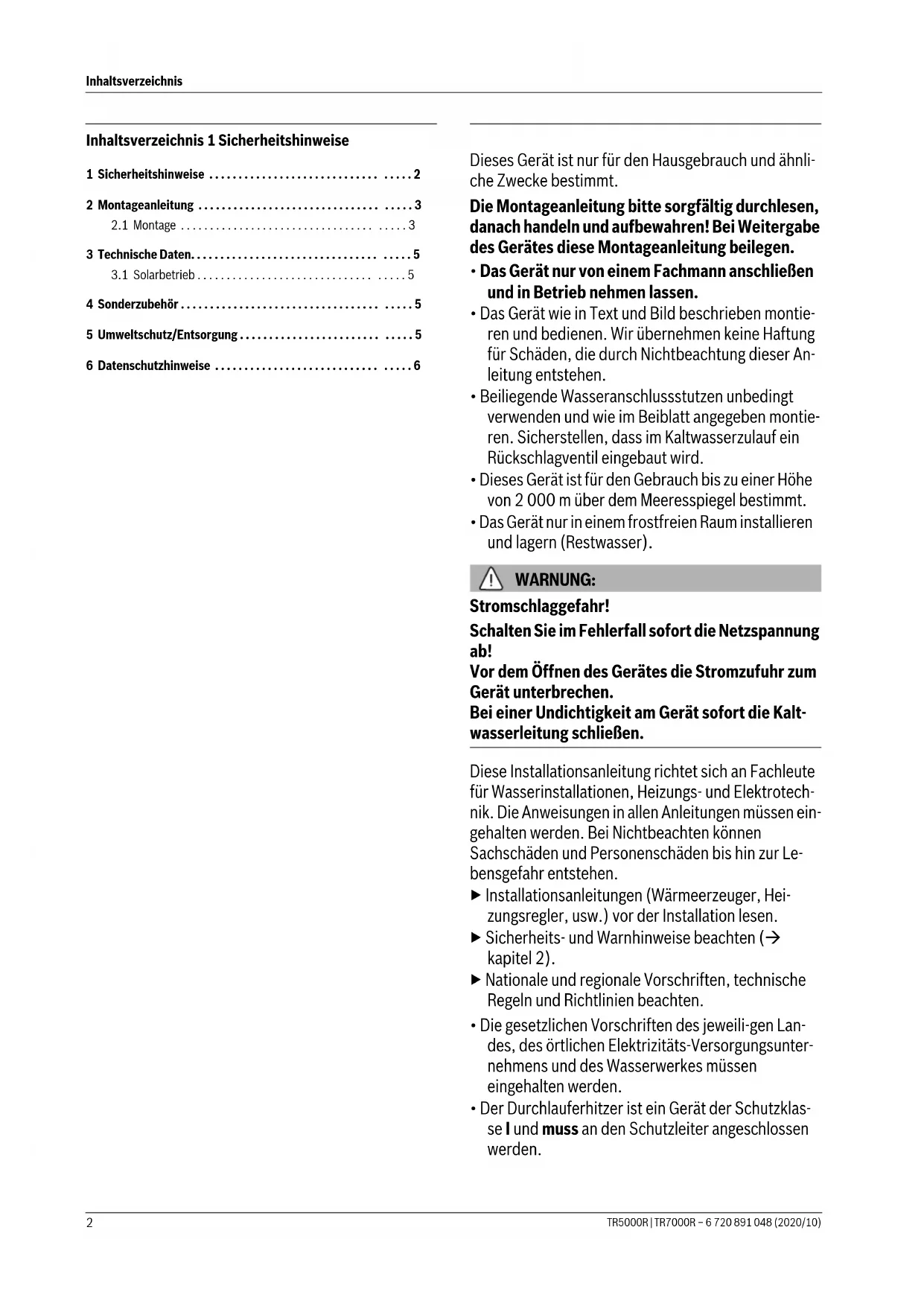

Inhaltsverzeichnis 1 Sicherheitshinweise Dieses Gerät ist nur für den Hausgebrauch und ähnli- che Zwecke bestimmt. Die Montageanleitung bitte sorgfältig durchlesen, danach handeln und aufbewahren! Bei Weitergabe des Gerätes diese Montageanleitung beilegen.

• Das Gerät nur von einem Fachmann anschließen und in Betrieb nehmen lassen.

• Das Gerät wie in Text und Bild beschrieben montie- ren und bedienen. Wir übernehmen keine Haftung für Schäden, die durch Nichtbeachtung dieser An- leitung entstehen.

• Beiliegende Wasseranschlussstutzen unbedingt verwenden und wie im Beiblatt angegeben montie- ren. Sicherstellen, dass im Kaltwasserzulauf ein Rückschlagventil eingebaut wird.

• Dieses Gerät ist für den Gebrauch bis zu einer Höhe von 2 000 m über dem Meeresspiegel bestimmt.

• Das Gerät nur in einem frostfreien Raum installieren und lagern (Restwasser). WARNUNG: Stromschlaggefahr! Schalten Sie im Fehlerfall sofort die Netzspannung ab! Vor dem Öffnen des Gerätes die Stromzufuhr zum Gerät unterbrechen. Bei einer Undichtigkeit am Gerät sofort die Kalt- wasserleitung schließen. Diese Installationsanleitung richtet sich an Fachleute für Wasserinstallationen, Heizungs- und Elektrotech- nik. Die Anweisungen in allen Anleitungen müssen ein- gehalten werden. Bei Nichtbeachten können Sachschäden und Personenschäden bis hin zur Le- bensgefahr entstehen. ▶ Installationsanleitungen (Wärmeerzeuger, Hei- zungsregler, usw.) vor der Installation lesen. ▶ Sicherheits- und Warnhinweise beachten ( kapitel 2). ▶ Nationale und regionale Vorschriften, technische Regeln und Richtlinien beachten.

• Die gesetzlichen Vorschriften des jeweili-gen Lan- des, des örtlichen Elektrizitäts-Versorgungsunter- nehmens und des Wasserwerkes müssen eingehalten werden.

• Der Durchlauferhitzer ist ein Gerät der Schutzklas- se I und muss an den Schutzleiter angeschlossen werden. 1 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 2 Montageanleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2.1 Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

3 Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

3.1 Solarbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

4 Sonderzubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 5 Umweltschutz/Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 6 Datenschutzhinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6Montageanleitung

• Vorsicht: Geerdete Wasserleitungen können das Vorhandensein eines Schutzleiters vortäuschen.

• Das Gerät muss dauerhaft an festverlegte Leitungen angeschlossen werden. Der Leitungsquerschnitt muss der zu installierenden Leistung entspre- chen.

• Zur Erfüllung der einschlägigen Sicherheitsvor- schriften muss installationsseitig eine allpolige Trennvorrichtung vorhanden sein ( kapitel 3). Die Kontaktöffnung muss mindestens 3 mm betra- gen.

• Überprüfen Sie, ob der Wassereingangsdruck, ma- ximum und minimum, mit den Herstelleranforde- rungen übereinstimmt ( kapitel 3).

• Für die Modelle TR 4000, TR 5000 und TR 5000R darf der Kaltwasser Zulauf nicht von anderen Warm- Wasser Systemen erfolgen.

• Für die Modelle TR 6000R, TR 7000R und TR 7000 darf die Zulauftemperatur 55 °C nicht übersteigen.

• Das Gerät ist nur für den geschlossenen (druckfes- ten) Betrieb geeignet.

• Entsprechend der europäischen Norm EN60335- 2-35:2016 müssen Durchlauferhitzer, die für Duschanwendungen eingesetzt werden, auf 55 °C begrenzt sein.

• Armaturen müssen für den Betrieb mit geschlosse- nen (druckfesten) Durchlauferhitzern zugelassen sein.

• Der spezifische Wasserwiderstand darf nicht unter 1 300 Ωcm liegen. Den Wasserwiderstand beim örtlichen Wasserversorger erfragen.

• Das Gerät ist für den Anschluss an DVGW-geprüfte Kunststoffrohre geeignet.

• Das elektrische Anschlusskabel vor der Monta- ge spannungslos machen und die Wasserzulei- tung absperren!

• Den Elektroanschluss erst nach dem Wasseran- schluss durchführen.

• In der Rückwand nur die Öffnungen herstellen, die für die Montage benötigt werden. Bei erneuter Mon- tage müssen die unbenutzten Öffnungen wasser- dicht verschlossen werden.

• Spannungsführende Teile dürfen nach der Montage nicht mehr berührbar sein.

• Keine Scheuermittel oder anlösende Reinigungs- mittel verwenden.

• Keinen Dampfreiniger benutzen. Sicherheit elektrischer Geräte für den Hausge- brauch und ähnliche Zwecke Zur Vermeidung von Gefährdungen durch elektrische Geräte gelten entsprechend EN 60335-2-35 folgende Vorgaben: „Dieses Gerät kann von Kindern ab 3 Jahren und darü- ber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resul- tierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durch- geführt werden.“ „Wenn die Netzanschlussleitung beschädigt wird, muss sie durch den Hersteller oder seinen Kunden- dienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.“ 2Montageanleitung

• Montieren Sie das Gerät wie im Bildteil beschrieben. Beachten Sie die Hinweise im Text.

Auspacken/Haube abnehmen (Bild 1)

• Gerät auspacken und auf Transportschäden kontrollieren. Liegt ein Schaden vor, Gerät nicht anschließen.

• Lieferumfang kontrollieren: Gerät, Montagesatz mit Beiblatt, Monta- geanleitung, Gebrauchsanleitung.

• Verpackung und Altgerät umweltgerecht entsorgen.

• Beim Abnehmen der Haube ist durch einen zentralen Verschluss hin- ter der Serviceklappe fixiert. Montagevorbereitung (Bild 2) Wichtig: Nur den beiliegenden Montagesatz verwenden. Die mitgelie- ferten Wasseranschlussstutzen müssen unbedingt eingebaut werden!

• Wasserzuleitung absperren. Der elektrische Anschluss (Anschluss- kabel) muss spannungsfrei sein. Sicherungen herausdrehen oder ausschalten.

• Die Wasseranschlussstutzen nach der Anleitung auf dem Beiblatt montieren.

• Die Anschlussleitung kann wahlweise oben (X) oder unten (Y) einge- führt werden.

• Die Rückwand muss an der vorgesehenen Stelle auf dem Kaltwasser- stutzen aufliegen (8.). Wandmontage (Bild 3)

• Die Tülle muss das Anschlusskabel eng umschließen. Wird sie bei der Montage beschädigt, müssen die Löcher wasserdicht verschlos- sen werden.

• Die Netzanschlussklemme kann oben (X) oder unten (Y) montiert werden. Die Ummantelung des Anschlusskabels muss mindestens 40 mm in das Gerät hineinragen.

• Der Wandabstand ist variabel. So können Unebenheiten der Wand ausgeglichen werden. Bei einem Wandabstand von 8–16 mm die Distanzhalter einsetzen und die Verlängerung montieren (3.–5.).

• Das Gerät muss fest an der Wand montiert werden. Befestigen Sie es gegebenenfalls an den unteren Stellschrauben (6.).Montageanleitung 6 720 891 048 (2020/10)

Wasseranschluss (Bild 4, 5) ▶ Vor dem Wasseranschluss das AquaStop Verbindungsrohr in die Tülle einführen (Bild 5, [7.]). Die Tülle muss das Verbindungsrohr dicht abschließen. ▶ Den Wasseranschluss vornehmen, anschließend die Kaltwasserzulei- tung öffnen. ▶ Beim Verschrauben der Anschlüsse darauf achten, dass der AquaS- top vertikal ausgerichtet ist. ▶ Die Grifflächen zusammendrücken und die Transportsicherung nach rechts abziehen (Bild 5, [10.]) ▶ Das Gerät muss entlüftet werden. Dazu Warmwasserhahn ganz öffnen und das Gerät 1 Minute lang spülen. Elektroanschluss/Montage (Bild 6) Begrenzung der Auslauftemperatur auf 53 °C (Bild 10). (Nur für die folgenden Geräte: TR 5000, TR7000, TR 5000R, TR 6000R und TR 7000R.) WARNUNG: Stromschlaggefahr! Wie Sie den Temperaturbegrenzungsschalter positionieren, ▶ Vor dem Öffnen des Gerätes die Stromzufuhr zum Gerät unterbre- chen. ▶ Entfernen Sie die Gerätehaube. ▶ Bewegen Sie den Temperaturbegrenzungsschalter auf die 53°C posi- tion ( Bild 10). Nur bei Geräten mit Leistungsumschaltung: ▶ Vor Anschluss der Leitungen an die Netzanschlussklemme die Leis- tung mit dem Leistungsumschalter einstellen: nominale Leistung links, reduzierte Leistung rechts [1.] und die eingestellte Leistung am Typenschild markieren. ▶ Die Leitungen an der Netzanschlussklemme festschrauben [2.]. ▶ Sicherheitsbegrenzer einschalten [3.]. ▶ Haube montieren [4.–7.]. Installationshinweis

• Die Installation nicht-steckerfertiger Geräte ist vom jeweiligen Netzbetreiber oder von einem eingetragenen Fachbetrieb vorzu- nehmen, der Ihnen auch bei der Einholung der Zustimmung des jeweiligen Netzbetreibers für die Installation des Gerätes behilflich ist. Inbetriebnahme (Bild 7) Das Gerät stimmt mit IEC 61000-3-12 überein. Erstinbetriebnahme ▶ Sicherungen einschalten. ▶ Temperatur einstellen. ▶ Startspülung: Warmwasserhahn ganz öffnen und mindestens 1 Minute lang Wasser beziehen. Aus Sicherheitsgründen beginnt das Gerät erst danach mit dem Heizen. Tipp: Startet das Gerät aufgrund von zu geringem Durchfluss nicht, Per- lator, Brausekopf oder Ähnliches zum Starten entfernen und Vorgang wiederholen.

• Erklären Sie dem Benutzer die Bedienung des Gerätes. Zusatzinformationen (Bild 8)

• Erreicht das Gerät aufgrund von zu geringem Wasser-leitungsdruck in Ihrer Hausinstallation keinen genügen-den Durchfluss, entfernen Sie den Durchflussbegrenzer [1.–3.].

• Vorrangschaltung für die Kombination mit Elektro-Speicherheizgeräten: Für den Betrieb mit Vorrangschaltung ist ein spezielles Lastabwurfrelais BZ 45L21 (Sonderzubehör) erforderlich. Andere, bereits vorhandene Lastabwurfrelais, ausgenommen elektronische Lastabwurfrelais, können Fehlfunktionen aufweisen (Schaltplan).

• Bei Betrieb mit dem Lastabwurfrelais muss die Regelungselektronik kodiert werden. Die Kodiernase auf der Elektronik entfernen [4.].Technische Daten

6 720 891 048 (2020/10) 3 Technische Daten

• In Abhängigkeit von der Verlegeart können auch größere Leitungsquer- schnitte erforderlich sein. ** Hierzu kommt noch der Druckabfall an der Mischbatterie.

Nur für Geräte, die für Solarbetrieb geeignet sind: Das Gerät erwärmt bereits vorgewärmtes Wasser auf max. 60 °C. Überschreitet der Kaltwasserzulauf die Temperatur von 55 °C, wird das Wasser nicht weiter erwärmt. Wichtig: Die Kaltwasser-Zulauftemperatur darf nicht höher als 55 °C sein! Wird die Kaltwasser-Zulauftemperatur von 60 °C überschritten, löst das Gerät eine Sicherheitsabschaltung aus. Deshalb muss in der Hausinstal- lation ein Thermostatvormischer eingebaut sein, der die Kaltwasser-Zu- lauftemperatur auf max. 55 °C durch Zumischung von Kalt-wasser begrenzt. Abmessungen (Bild 9) 4 Sonderzubehör

• Vorrangschalter (Lastabwurfrelais) BZ 45L21 für den Betrieb mit Vorrangschaltung

• Montageset BZ 45K23 für Aufputzinstallation

• Nur für Geräte, die für Solarbetrieb geeignet sind: Thermostatvormischer für den Einbau in die Hausinstallation bei Nut- zung von vorgewärmtem Wasser. 5 Umweltschutz/Entsorgung Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz werden strikt eingehalten. Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaft- licher Gesichtspunkte bestmögliche Technik und Materialien ein. Verpackung Bei der Verpackung sind wir an den länderspezifischen Verwertungssys- temen beteiligt, die ein optimales Recycling gewährleisten. Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Altgerät Altgeräte enthalten Wertstoffe, die wiederverwertet werden können. Die Baugruppen sind leicht zu trennen. Kunststoffe sind gekennzeichnet. Somit können die verschiedenen Baugruppen sortiert und wiederver- wertet oder entsorgt werden. Elektro- und Elektronik-Altgeräte Nicht mehr gebrauchsfähige Elektro- oder Elektronikgerä- te müssen getrennt gesammelt und einer umweltgerech- ten Verwertung zugeführt werden (Europäische Richtlinie über Elektro- und Elektronik-Altgeräte). Nutzen Sie zur Entsorgung von Elektro- oder Elektronik- Altgeräten die länderspezifischen Rückgabe- und Sam- melsysteme. Batterien dürfen nicht im Hausmüll entsorgt werden. Verbrauchte Batte- rien müssen in den örtlichen Sammelsystemen entsorgt werden. Änderungen vorbehalten. TR5000R 18/21 EAB TR5000R 24/27 EAB TR7000R 18/21 DESOAB TR7000R 24/27 DESOAB Nennleistung [kW] 18/21 24/27 18/21 24/27 Nennspannung [V] 400 400 400 400 Absicherung [A] 32 40 32 40 Mindestens Leitungsquerschnitt* [mm

] 4 6 4 6 Warmwassermenge bei Nennleistung bei Temperaturerhöhung von 12 °C auf 38 °C (ohne Durchflussmengenbegrenzer) 12 °C auf 38 °C (mit Durchflussmengenbegrenzer) 12 °C auf 60 °C [l/min] [l/min] [l/min] 9,8/11,6 7,6 5,3/6,2 13,0/14,6 9,3 7,1/7,9 9,8/11,6 7,6 5,3/6,2 13,0/14,6 9,3 7,1/7,9 Einschaltmenge [l/min] 2,5 2,5 2,5 2,5 Einschaltfließdruck** [MPa (bar)] 0,04 0,4 0,04 0,4 0,04 0,4 0,04 0,4 Einsatzbereich in Wässern Spezifischer elektrischer Widerstand bei 15 °C [Ωcm] ≥ 1 300 ≥ 1 300 ≥ 1 300 ≥ 1 300 Nenndruck [MPa (bar)] 1,0 (10) 1,0 (10) 1,0 (10) 1,0 (10) Maximal zulässige Zulauf-Temperatur [°C] 20 20 55 55 Maximale Netzimpedanz am Anschlussort [Ω] 0,067/0,104 0,067/0,104 0,067/0,104 0,067/0,104 Energieeffizienzklasse A A A A Lastprofil SSSS Jahresenergieverbrauch [kWh] 477 479 477 479 Täglicher Stromverbrauch [kWh] 2,195 2,204 2,195 2,204 Schallleistungspegel [dB] 15 15 15 15 Warmwasserbereitungs-Energieeffizienz [%] 39 39 39 39 Änderungen vorbehalten.Datenschutzhinweise 6 720 891 048 (2020/10)

6 Datenschutzhinweise Wir, die [DE] Bosch Thermotechnik GmbH, So- phienstraße 30-32, 35576 Wetzlar, Deutschland, [AT] Robert Bosch AG, Geschäftsbereich Thermo- technik, Göllnergasse 15-17, 1030 Wien, Öster- reich verarbeiten Produkt- und Installationsinformationen, technische Daten und Ver- bindungsdaten, Kommunikationsdaten, Produktregistrierungsdaten und Daten zur Kundenhistorie zur Bereitstellung der Produktfunktionali- tät (Art. 6 Abs. 1 S. 1 b DSGVO), zur Erfüllung unserer Produktüberwa- chungspflicht und aus Produktsicherheitsgründen (Art. 6 Abs. 1 S. 1 f DSGVO), zur Wahrung unserer Rechte im Zusammenhang mit Gewähr- leistungs- und Produktregistrierungsfragen (Art. 6 Abs. 1 S. 1 f DSGVO), zur Analyse des Vertriebs unserer Produkte sowie zur Bereitstellung von individuellen und produktbezogenen Informationen und Angeboten (Art. 6 Abs. 1 S.1 f DSGVO). Für die Erbringung von Dienstleistungen wie Vertriebs- und Marketingdienstleistungen, Vertragsmanagement, Zahlungsabwicklung, Programmierung, Datenhosting und Hotline-Ser- vices können wir externe Dienstleister und/oder mit Bosch verbundene Unternehmen beauftragen und Daten an diese übertragen. In bestimm- ten Fällen, jedoch nur, wenn ein angemessener Datenschutz gewährleis- tet ist, können personenbezogene Daten an Empfänger außerhalb des Europäischen Wirtschaftsraums übermittelt werden. Weitere Informati- onen werden auf Anfrage bereitgestellt. Sie können sich unter der fol- genden Anschrift an unseren Datenschutzbeauftragten wenden: Datenschutzbeauftragter, Information Security and Privacy (C/ISP), Ro- bert Bosch GmbH, Postfach 30 02 20, 70442 Stuttgart, DEUTSCH- LAND. Sie haben das Recht, der auf Art. 6 Abs. 1 S. 1 f DSGVO beruhenden Ver- arbeitung Ihrer personenbezogenen Daten aus Gründen, die sich aus Ih- rer besonderen Situation ergeben, oder zu Zwecken der Direktwerbung jederzeit zu widersprechen. Zur Wahrnehmung Ihrer Rechte kontaktie- ren Sie uns bitte unter [DE] [e-mail], [AT] [e-mail]. Für weitere Informationen folgen Sie bitte dem QR- Code.Table of Contents
