BEDIENUNGSANLEITUNG OG0040 IFM

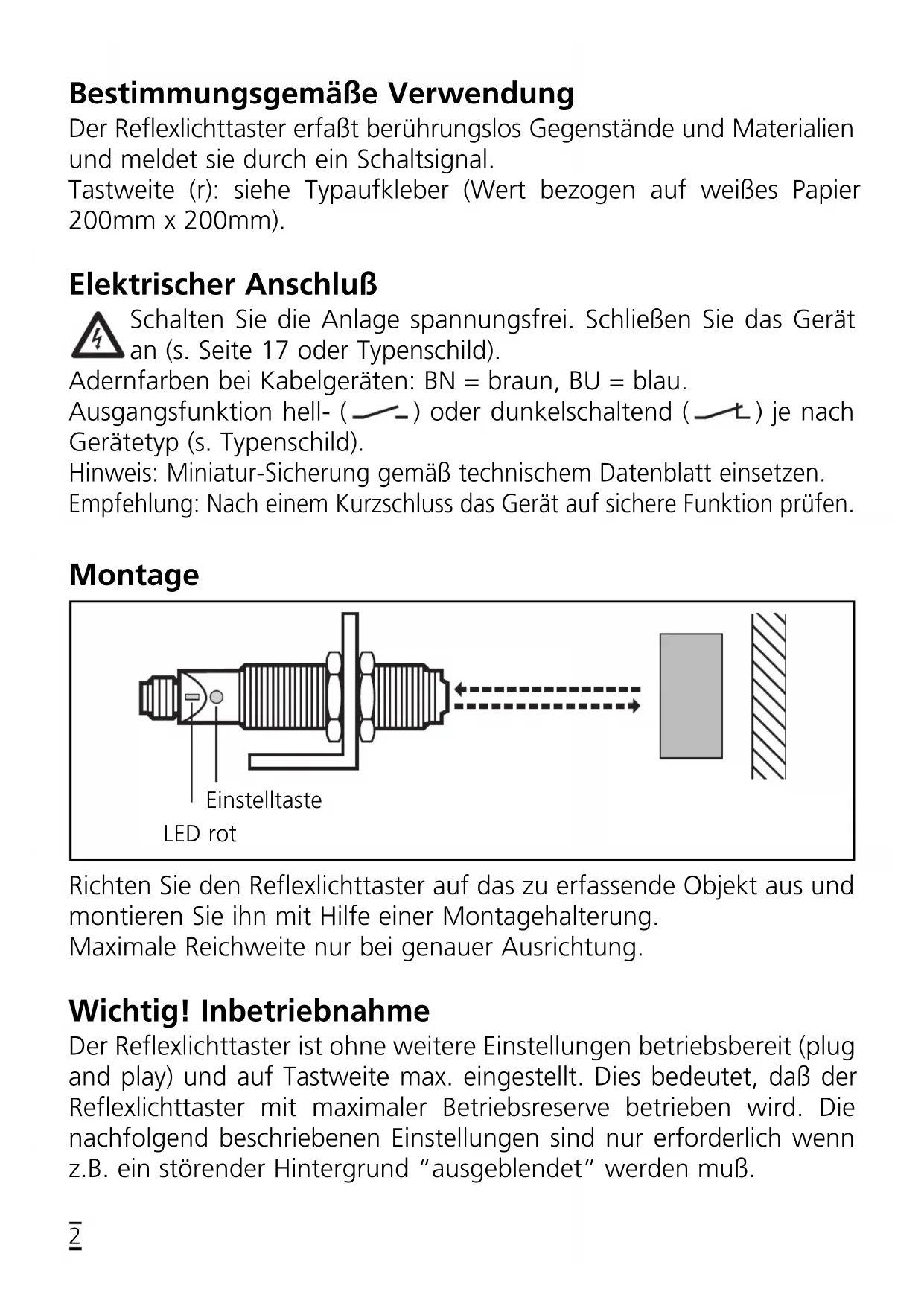

701257 / 04 09 / 2007Bestimmungsgemäße Verwendung Der Reflexlichttaster erfaßt berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal. Tastweite (r): siehe Typaufkleber (Wert bezogen auf weißes Papier 200mm x 200mm). Elektrischer Anschluß Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (s. Seite 17 oder Typenschild). Adernfarben bei Kabelgeräten: BN = braun, BU = blau. Ausgangsfunktion hell- ( ) oder dunkelschaltend ( ) je nach Gerätetyp (s. Typenschild). Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen. Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen. Montage Richten Sie den Reflexlichttaster auf das zu erfassende Objekt aus und montieren Sie ihn mit Hilfe einer Montagehalterung. Maximale Reichweite nur bei genauer Ausrichtung. Wichtig! Inbetriebnahme Der Reflexlichttaster ist ohne weitere Einstellungen betriebsbereit (plug and play) und auf Tastweite max. eingestellt. Dies bedeutet, daß der Reflexlichttaster mit maximaler Betriebsreserve betrieben wird. Die nachfolgend beschriebenen Einstellungen sind nur erforderlich wenn z.B. ein störender Hintergrund “ausgeblendet” werden muß.

LED rot EinstelltasteDEUTSCH Einstellen der Empfindlichkeit bei stillstehenden Objekten Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen. Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell- signal und Dunkelsignal sind annähernd gleich stark) blinkt die LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unver- änderter Empfindlichkeit in den Betriebsmodus über.

Drücken Sie ca. 2s, bis die LED blinkt. Gerät in den Programmiermodus schalten. Die LED beginnt schnell zu blinken. Sobald die LED langsam blinkt ist das Gerät im Programmiermodus.

Empfindlichkeit mit Objekt einstellen. Drücken Sie 1 mal. Während des ersten Meßdurchgangs erlischt die LED. Sobald die LED langsam blinkt ist das Gerät wieder im Programmiermodus.

Drücken Sie 1 mal. Während des zweiten Meßdurchgangs erlischt die LED. War die Programmierung erfolgreich, befindet sich das Gerät nun im normalen Betriebsmodus.

Empfindlichkeit ohne Objekt einstellen.Einstellen der Empfindlichkeit bei bewegten Objekten Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell- signal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Drücken Sie ca. 2s, bis die LED blinkt. Gerät in den Programmiermodus schalten. Die LED beginnt schnell zu blinken. Sobald die LED langsam blinkt ist das Gerät im Programmiermodus.

Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen. Drücken Sie 1 mal. Während des ersten Meßdurchgangs erlischt die LED. Sobald die LED langsam blinkt ist das Gerät wieder im Programmiermodus.

Drücken Sie 1 mal. Während des zweiten Meßdurchgangs erlischt die LED. War die Programmierung erfolgreich, befindet sich das Gerät nun im normalen Betriebsmodus.

Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen.DEUTSCH Wird die Einstelltaste während der Programmierung 15 min. nicht betätigt geht das Gerät automatisch mit unveränderter Empfindlichkeit in den Betriebsmodus über. Wärend des gesamten Programmiervorgangs ist der Ausgang des Gerätes durchgeschaltet! Einstellen maximaler Empfindlichkeit

Gehen Sie in den Programmiermodus (s. Schritt 1).

Richten Sie das Gerät so aus, daß kein Licht reflektiert wird.

Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3). Verriegeln / Entriegeln Betrieb Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LED und durch Ausgang. Hellschaltende Geräte (Schließer) Das Gerät empfängt reflektiertes Licht vom Objekt → LED leuchtet, Ausgang geschaltet: Objekt erkannt (sicherer Bereich). Das Gerät empfängt reflektiertes Licht vom Objekt → LED blinkt (1 Hz), Ausgang geschaltet: Objekt erkannt (unsicherer Bereich). Das Gerät empfängt kein reflektiertes Licht vom Objekt → LED aus, Ausgang nicht geschaltet: kein Objekt erkannt.

Drücken Sie 10s lang. Die rote LED beginnt nach 2s schnell zu blinken. Danach blinkt die LED ca. 8s lang- sam. Nach dem Verlöschen der LED ist das Gerät verriegelt. Drücken Sie 10s lang. Nach 10s erlischt die LED, die Verriegelung ist aufgehoben.Dunkelschaltende Geräte (Öffner) Das Gerät empfängt kein reflektiertes Licht vom Objekt → LED leuch- tet, Ausgang geschaltet: kein Objekt vorhanden (sicherer Bereich). Das Gerät empfängt sehr wenig reflektiertes Licht vom Objekt → LED blinkt (1 Hz), Ausgang geschaltet: kein Objekt vorhanden (unsicherer Bereich). Das Gerät empfängt reflektiertes Licht vom Objekt → LED aus, Aus- gang nicht geschaltet: Objekt erkannt. Wartung Halten Sie die Linsen des Geräts von Verschmutzungen frei. Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststofflinsen beschädigen könnten. 6ENGLISH Function and features The diffuse reflection sensor detects objects and materials without contact and indicates their presence by a switched signal. Range (r): see type label (value referred to white paper 200mm x 200mm). Electrical connection Isolate power, then connect the unit (see page 17 or type label). Core colours: BN = brown, BU = blue. Output function light-on ( ) or dark-on mode ( ) depending on the unit (see type label). Note: insert a miniature fuse according to the technical data sheet. Recommendation: check the unit for reliable function after a short cirucit. Installation Align the photocell and fasten it to a mounting bracket. Maximum range is only possible with precise alignment. NB: Commissioning The diffuse reflection sensor is supplied ready to operate (plug and play) set at the max. sensing range. This is sufficient if the diffuse reflection sensor can operate with maximum excess gain (highest con- trast). The following setting procedures should only be necessary in less straightforward applications, for example if a background must be "tuned out".
