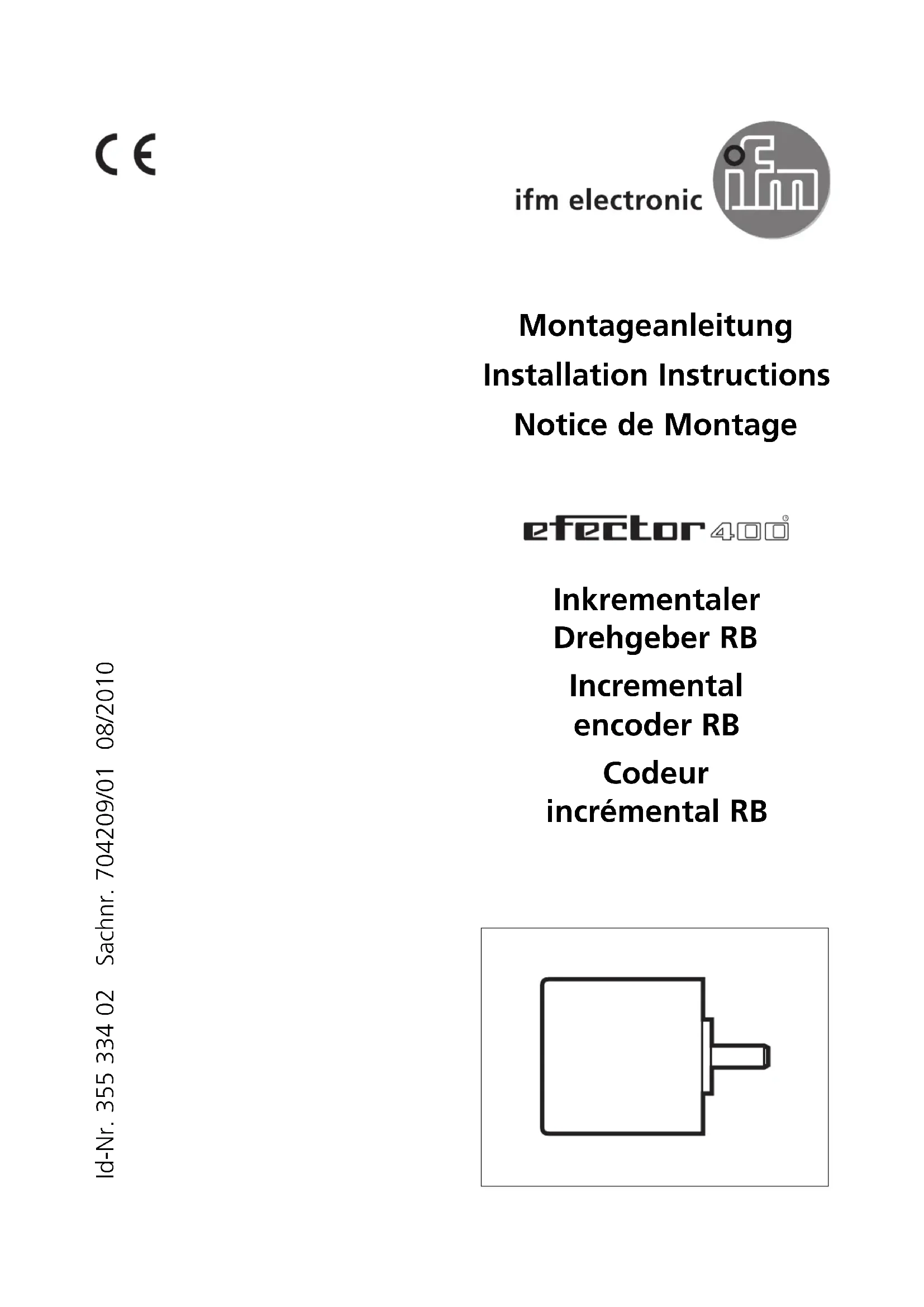

BEDIENUNGSANLEITUNG RB6029 IFM
Id-Nr. 355 334 02 Sachnr. 704209/01 08/2010Bestimmungsgemäße Verwendung Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihnen lassen sich Wegstrecken und Winkelbewegungen messen und Positio- nen bestimmen.
- Versorgungsspannung und Strichzahl (Impulse pro Umdrehung/ “pulses”) laut Typenschild
- Impulsfrequenz 300 kHz (5 V Version) und 160 kHz (10...30 V Version)
- Max. Drehzahl mechanisch: 10 000 U / min
- Max. Drehzahl elektrisch (in U / min): (f max / Z)
max = Impulsfrequenz des Drehgebers oder max. Eingangsfrequenz der Folgeelektronik in Hz; Z = Strichzahl)
- Ausgänge kurzschlussfest gegen U
< 60 s Montage Schalten Sie die Anlage spannungsfrei. Der Antrieb darf während der Montage nicht in Betrieb gesetzt werden. Drehgeber und Antrieb sollten durch eine flexible Kupplung verbunden werden, um Wellen- und Lagerschäden zu vermeiden. Bei Wegmessung mit Ritzel und Zahnstange sollte der Befestigungswinkel auf ein federndes Unterteil montiert werden. Bei Wegmessung mit Messrad sollten Drehgeber und Messrad am Ende eines flexiblen gelagerten Hebels montiert werden.
Montagewinkel E 60033 Referenzmarke Gewinde
5 tiefNicht auf die Welle schlagen; Welle nicht mit Feile oder ähnli- chem Werkzeug behandeln: Zerstörungsgefahr! Elektrischer Anschluss Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckerverbindungen verbinden oder lösen! Schließen Sie das Gerät gemäß der Anschlussbelegung auf der Gehäusekappe an. Ausgangssignale: 5 V Version: TTL-Ausgang, 20 mA 10...30 V Version: HTL-Ausgang, 50 mA, kurzschlussfest Verlängerung mit abgeschirmtem Verlängerungskabel; max. Länge 100 m (5 V Version); 200 m (10...30 V Version). Getrennt von Störquellen verlegen (Mindestabstand ca. 0,2 m). Gehäuse von Drehgeber, Verbindungsstecker / Klemmkasten und Auswerteelektronik über den Schirm miteinander verbinden und erden.
