BEDIENUNGSANLEITUNG RN6045 IFM

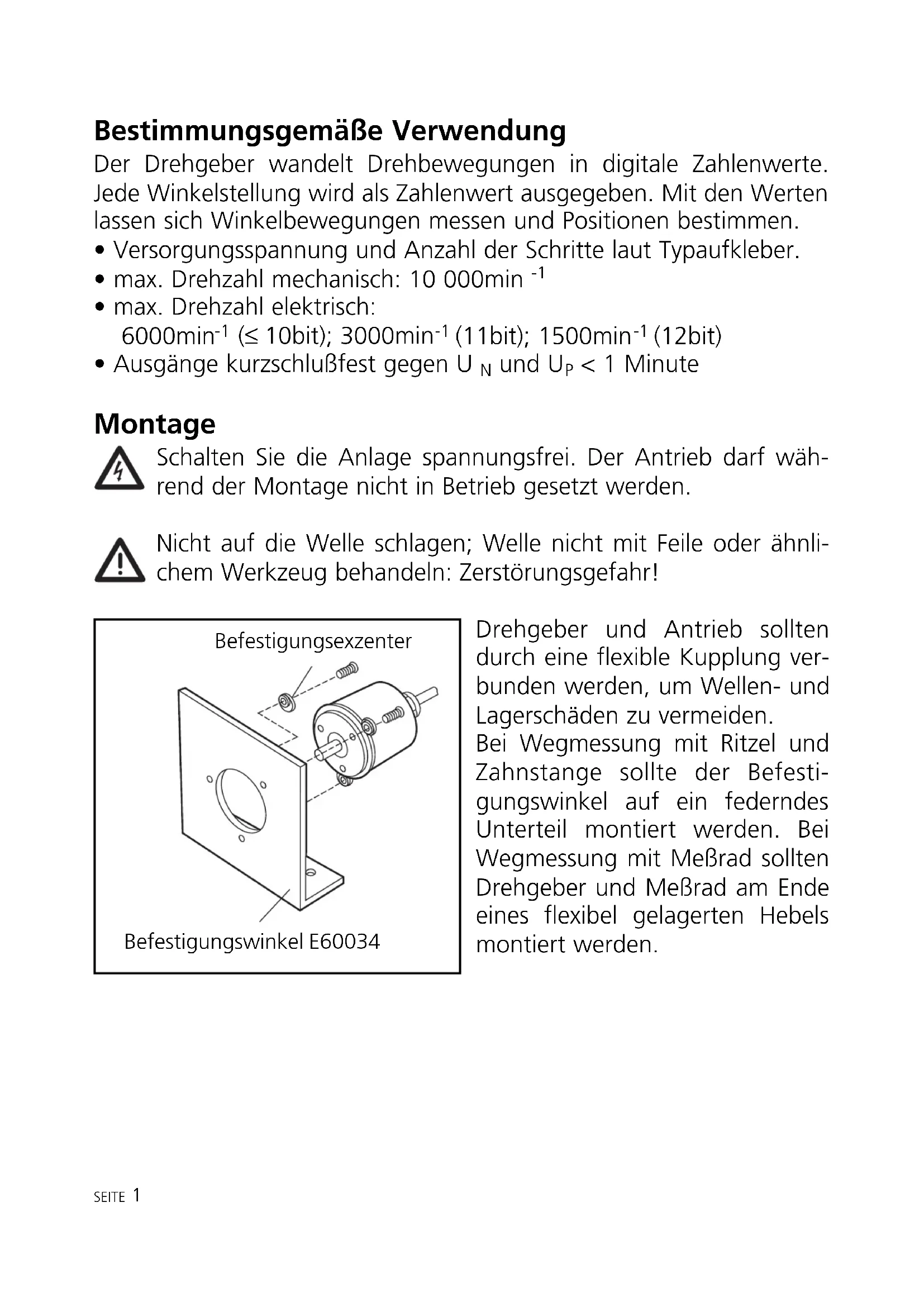

Id-Nr.29654101 Sachnr.701081/04 08/2010Bestimmungsgemäße Verwendung Der Drehgeber wandelt Drehbewegungen in digitale Zahlenwerte. Jede Winkelstellung wird als Zahlenwert ausgegeben. Mit den Werten lassen sich Winkelbewegungen messen und Positionen bestimmen.

  • Versorgungsspannung und Anzahl der Schritte laut Typaufkleber.
  • max. Drehzahl mechanisch: 10 000min
  • max. Drehzahl elektrisch: 6000min
  • Ausgänge kurzschlußfest gegen U

< 1 Minute Montage Schalten Sie die Anlage spannungsfrei. Der Antrieb darf wäh- rend der Montage nicht in Betrieb gesetzt werden. Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnli- chem Werkzeug behandeln: Zerstörungsgefahr! Drehgeber und Antrieb sollten durch eine flexible Kupplung ver- bunden werden, um Wellen- und Lagerschäden zu vermeiden. Bei Wegmessung mit Ritzel und Zahnstange sollte der Befesti- gungswinkel auf ein federndes Unterteil montiert werden. Bei Wegmessung mit Meßrad sollten Drehgeber und Meßrad am Ende eines flexibel gelagerten Hebels montiert werden. SEITE

Befestigungsexzenter Befestigungswinkel E60034Elektrischer Anschluß Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckerverbindungen lösen! Ausgangssignale:

  • 5V-Version: TTL-Ausgang, 6mA
  • 10-30V-Version: HTL-Ausgang 20mA, kurzschlußfest Verlängerung mit abgeschirmtem Verlängerungskabel; max. Länge 20m (5V-Version); 100m (10-30V-Version); getrennt von Störquellen verle- gen (Mindestabstand ca. 20cm). Gehäuse von Drehgeber, Verbin- dungsstecker/ Klemmkasten und Auswerteelektronik über den Schirm miteinander verbinden und erden. Impulsdiagramm SEITE 2 12,5
  • Freigabe A t1,t2 <60 ns Freigabe B Spuren 3 p. 10
  • (8, 9, 10bit) 7 p. 12
  • (11, 12bit/TTL) Spuren 1 p. 2
  • (8, 9, 10bit) 1 p. 6
  • (11, 12bit/TTL) B = 10 → C = 6 B = 20 → C = 10 A = 51 (5V /8 p. 12
  • bit) (10-30V / 8 p. 10
  • bit) A = 62 (10-30V / 11 bit)Freigabeleitungen Im unbeschalteten Zustand oder bei 0V werden die Daten permanent ausgegeben. Beim High Pegel werden die Spuren gesperrt. MSB (Drehrichtung ändern) Bei den Drehgebern mit 8, 9 und 10bit kann die Drehrichtung über den Anschluß ausgewählt werden: Anschluß MSB = rechtsdrehend Anschluß MSB = linksdrehend SEITE p. 12
  • Signalausgänge hochohmig
  • Freigabe A = Low: Spuren 3 bis 10 aufAusgang (8... 10bit-Version) Spuren 7 bis 12 auf Ausgang (11 und 12bit TTL-Version)
  • Freigabe B = Low: Spuren 1 bis 2 auf Ausgang (8 ... 10bit-Version) Spuren 1 bis 6 auf Ausgang (11 und 12bit TTL-Version)
