MODE D'EMPLOI RN6045 IFM

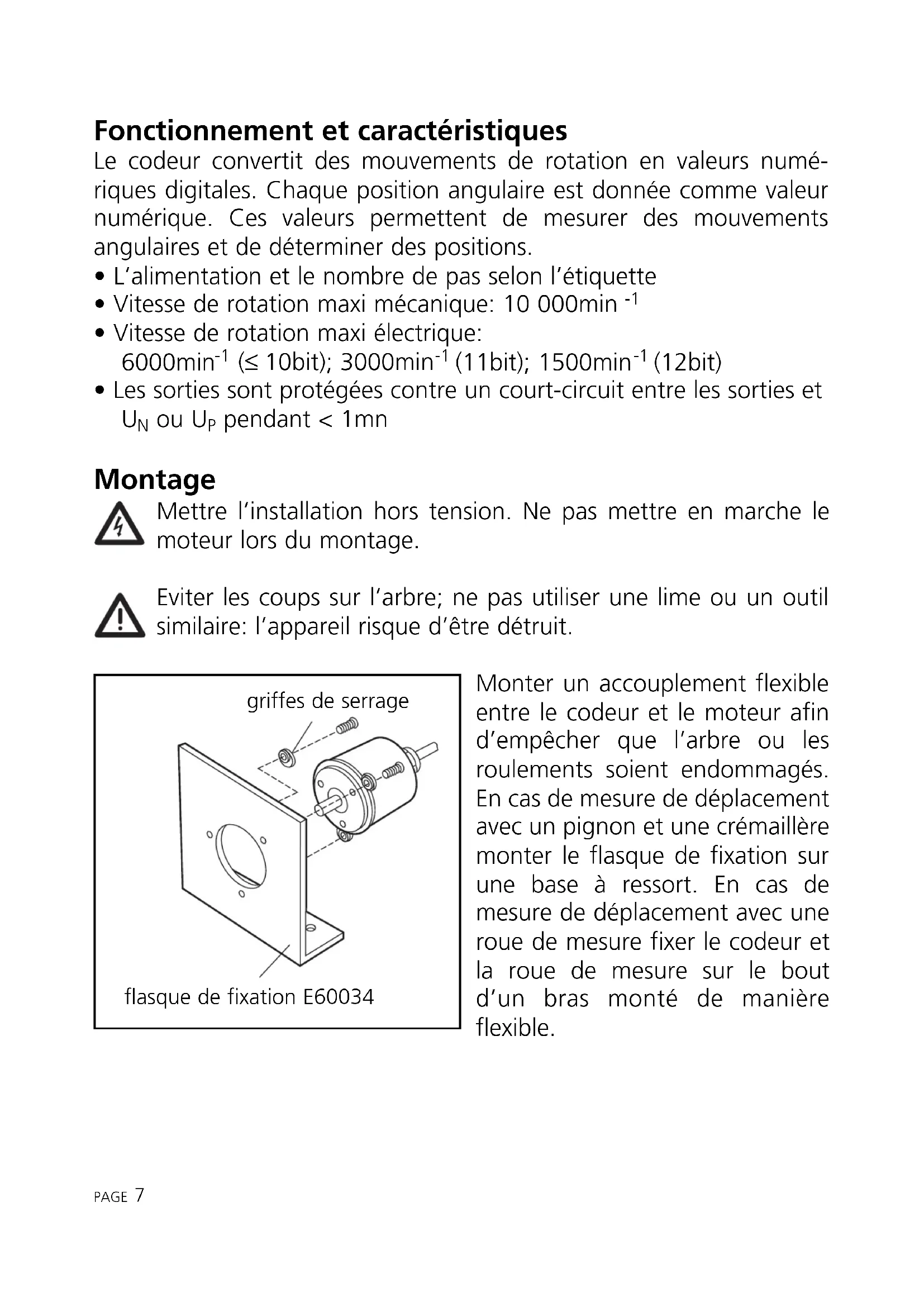

- release A and release B simultaneously low: tracks 1 to 8 (1 to 9; 1 to 10; 1 to 11; 1 to 12) to outputFonctionnement et caractéristiques Le codeur convertit des mouvements de rotation en valeurs numé- riques digitales. Chaque position angulaire est donnée comme valeur numérique. Ces valeurs permettent de mesurer des mouvements angulaires et de déterminer des positions.
- L’alimentation et le nombre de pas selon l’étiquette
- Vitesse de rotation maxi électrique: 6000min
- Les sorties sont protégées contre un court-circuit entre les sorties et
pendant < 1mn Montage Mettre l’installation hors tension. Ne pas mettre en marche le moteur lors du montage. Eviter les coups sur l’arbre; ne pas utiliser une lime ou un outil similaire: l’appareil risque d’être détruit. Monter un accouplement flexible entre le codeur et le moteur afin d’empêcher que l’arbre ou les roulements soient endommagés. En cas de mesure de déplacement avec un pignon et une crémaillère monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure fixer le codeur et la roue de mesure sur le bout d’un bras monté de manière flexible. PAGE
griffes de serrage flasque de fixation E60034Raccordement électrique Mettre l’installation hors tension avant le raccordement / débran- chement du raccordement par câble ou connecteur. Signaux de sortie:
- version 5V: sortie TTL, 6mA
- version 10-30V: sortie HTL, 20mA, protégée contre les courts-circuits Extension par câble blindé; longueur maximale 20m (version 5V), 100m (version 10-30V); installer séparément des sources parasites (distance minimale env. 20cm). Relier le boîtier du codeur, le connecteur / le bor- nier et l’électronique d’exploitation via le blindage et relier à la terre. Diagramme d’impulsion PAGE 8
- déblocage A t1,t2 <60 ns déblocage B pistes 3 p. 10
- (8, 9, 10bit) 7 p. 12
- (11, 12bit/TTL) pistes 1 p. 2
- (8, 9, 10bit) 1 (11, 12bit/TTL) 12,5 p. 6
M4 profondeur 5 B = 10 → C = 6 B = 20 → C = 10 A = 51 (5V /8...12bit) (10-30V / 8...10bit) A = 62 (10-30V /11...12bit)Fils de déblocage Lorsqu'ils ne sont pas utilisés ou à 0 V les données sont présentes en permanence à la sortie. Au niveau haut les pistes sont bloquées. MSB (changer le sens de rotation) Pour les codeurs avec 8, 9 et 10 bits le sens de rotation peut être sélec- tionné par le raccordement: raccordement MSB = rotation à droite raccordement MSB = rotation à gauche PAGE
- sorties de signaux de valeur ohmique élevée
- déblocage A = niveau bas: pistes 3 à 10 sur la sortie (version 8 ... 10 bit) pistes 7 à 12 sur la sortie (version 11 ... 12 bit TTL
- déblocage B = niveau bas: pistes 1 à 2 sur la sortie (version 8 ... 10 bit) pistes1 à 6 sur la sortie (version11...12bitTTL)
- déblocage A et déblocage B au niveau bas en même temps: pistes 1 à 8 (1 à 9; 1 à 10; 1 à 11; 1 à 12) sur la sortieAnschlußbelegung/connection/raccordement PAGE
