Marke	Nedis
Modell	ACON2509BK
Produkttyp	Digitaler Audio-Konverter
Stromversorgung	5,0 VDC; 0,6 A
Audioeingänge	1 x RCA Stereo Buchse, 1 x Toslink Buchse
Audioausgänge	1 x RCA Stereo Buchse (2 Kanäle)
Unterstützte Audioformate	PCM
Abtastraten	44,1 kHz / 48 kHz / 96 kHz (24 Bit)
Eingangswahlschalter	Ja, manuelle Auswahl
LED-Stromanzeige	Blau
Verwendungszweck	Innenbereich, nicht professionell
Sicherheit	Nicht Wasser oder Feuchtigkeit aussetzen; Reparatur nur durch qualifizierten Techniker
Wartung und Reinigung	Mit einem trockenen, weichen Tuch abwischen
Ersatzteile und Reparierbarkeit	Reparatur nur durch qualifizierten Techniker
Enthaltenes Zubehör	DC-auf-USB-Stromkabel

Häufig gestellte Fragen - ACON2509BK NEDIS

Wie schließe ich den Audiokonverter Nedis ACON2509BK an?

Stellen Sie sicher, dass alle Geräte ausgeschaltet sind. Schließen Sie ein RCA- oder Toslink-Kabel (nicht im Lieferumfang enthalten) an den entsprechenden Eingang des Konverters an und verbinden Sie das andere Ende mit Ihrer Audioquelle. Schließen Sie ein doppeltes RCA-Kabel (nicht im Lieferumfang enthalten) an den Stereo-Buchsenausgang an und verbinden Sie es mit Ihrem Ausgabegerät. Versorgen Sie den Konverter schließlich über den Micro-USB-Anschluss mit dem mitgelieferten Kabel mit Strom.

Welche Audioformate werden vom ACON2509BK unterstützt?

Der Konverter unterstützt nur das Format PCM mit Abtastraten von 44,1 kHz, 48 kHz und 96 kHz in 24 Bit.

Kann ich die RCA- und Toslink-Eingänge gleichzeitig verwenden?

Nein, Sie müssen jeweils nur eine Quelle mit dem seitlichen Eingangswahlschalter des Konverters auswählen.

Was tun, wenn die LED-Anzeige nicht leuchtet?

Überprüfen Sie, ob das Stromkabel korrekt am Konverter und an einer funktionierenden USB-Stromquelle (Netzadapter, Computer usw.) angeschlossen ist. Wenn das Problem weiterhin besteht, testen Sie eine andere Stromquelle.

Ist dieser Konverter mit meinem Heimkino-Verstärker kompatibel?

Ja, wenn Ihr Verstärker über RCA-Stereo-Eingänge verfügt. Der Konverter wandelt ein digitales RCA- oder Toslink-Signal in ein analoges RCA-Stereo-Standardsignal um.

Kann ich den Konverter mit einer professionellen Audioquelle verwenden?

Dieses Produkt ist nur für den Hausgebrauch bestimmt, nicht für den professionellen Einsatz. Für intensive Nutzung wird empfohlen, geeignete Geräte zu wählen.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie ein weiches, trockenes Tuch zum Abwischen der Oberfläche. Verwenden Sie niemals flüssige oder scheuernde Reinigungsmittel.

Was tun, wenn der Ton verzerrt ist oder fehlt?

Überprüfen Sie die Kabelverbindungen, stellen Sie sicher, dass der Eingangswahlschalter auf der richtigen Position steht und dass die Audioquelle ein kompatibles PCM-Signal (44,1, 48 oder 96 kHz) ausgibt. Starten Sie die Geräte bei Bedarf neu.

Kann ich den Konverter bei einem Defekt selbst reparieren?

Nein, aus Sicherheitsgründen ist nur eine Reparatur durch einen qualifizierten Techniker erlaubt. Öffnen Sie das Gerät nicht und versuchen Sie keine Reparatur selbst.

Ist das Stromkabel im Lieferumfang enthalten?

Ja, ein DC-auf-USB-Stromkabel wird mitgeliefert. Wenn Sie dieses Kabel verlieren, verwenden Sie ein Standard-USB-Kabel mit einer Ausgangsleistung von mindestens 5 V / 0,6 A.

BEDIENUNGSANLEITUNG ACON2509BK NEDIS

Digitaler Audio-Konverter

ACON2509BK

Weitere Informationen finden Sie in der erweiterten Anleitung online: ned.is/acon2509bk

Bestimmungsgemäß Verwendung

Dieses Produkt ist dazu gedacht, ein RCA-Signal oder ein Toslink-Signal in ein RCA-Signal umzuwandeln.

Das Produkt ist nur zur Verwendung innerhalb von Gebäuden gedacht.

Das Produkt ist nicht für den professionellen Einsatz gedacht. Jegliche Modifikation des Produkts kann Folgen für die Sicherheit, Garantie und ordnungsgemäß Funktionalität haben.

Spezifikationen

Produkt Digitaler Audio-Konverter
Artikelnummer ACON2509BK
Stromeingang 5,0 VDC; 0,6 A
Umwandlung RCA + Toslink zu 2x RCA Stereo-Audio
Unterstützte Formate PCM
Unterstützte Bitraten 44,1 kHz 24-bit 48 kHz 24-bit 96 kHz 24-bit

Hauptbestandteile (Abbildung A)

1 Betriebsanzeige-LED

5 RCA-Eingangsbuchse

2 Stereo RCA-Ausgangsbuchse

6 Toslink-Eingangsbuchse

3 Stromanschluss

7 DC-zu-USB-Netzkabel

4 Eingangswahlschalter

Sicherheitshinweise

WARNING

• Vergewissern Sie sich, dass Sie die Anweisungen in diesen Dokument vollständig gelesen und verstanden haben, bevor Sie das Produkt installmentieren oder verwenden. Heben Sie these Dokument zum späteren Nachschlagen auf.
• Verwenden Sie das Produkt nur wie in diesen Dokument beschreiben.
• Verwenden Sie das Produkt nicht, wenn ein Teil beschädigt ist oder es einen Mangel aufweist. Ersetzen Sie ein beschädigtes oder defektes Produkt unverzüglich.
• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.
• Dieses Produkt darf nur von einem ausgebildeten Techniker gewartet werden, um die Gefahr eines Stromschlags zu reduzieren.
• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.
• Verwenden Sie nur das mitgelieferte Stromkabel.

Installation

1. Stellen Sie sicher, dass alle Geräte, die Sie verbinden sollen, ausgeschaltet sind.
2. Stecken Sie ein RCA-Kabel (nicht im Lieferumfang enthalten) in die RCA-Eingangsbuchse A ⑤ oder stecken Sie ein Toslink-Kabel (nicht im Lieferumfang enthalten) in die Toslink-Eingangsbuchse A ⑥.

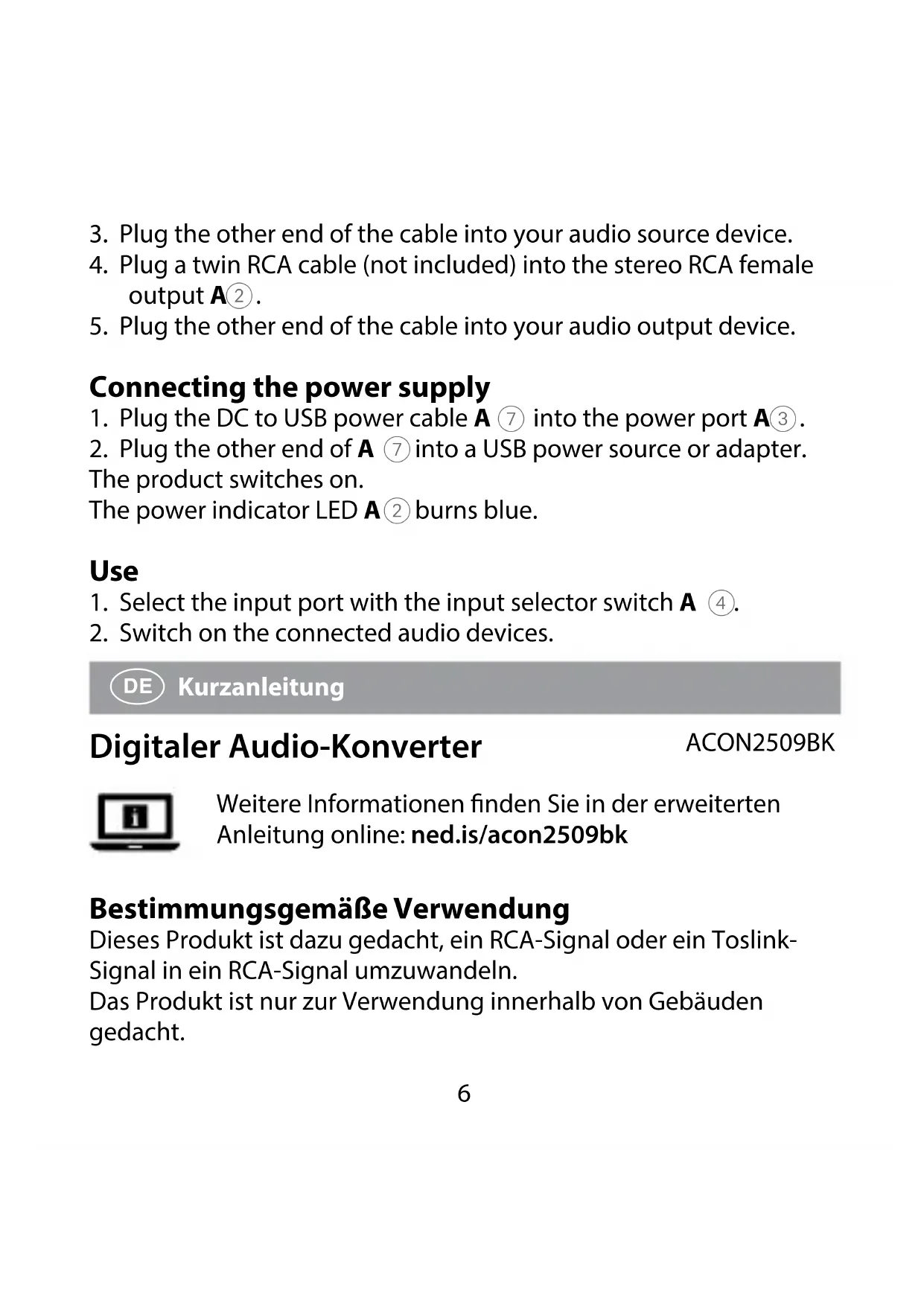

3. Schließen Sie das andere Ende des Kabels an Ihrer Audioquelle an.

4. Stecken Sie ein Doppel-RCA-Kabel (nicht im Lieferumfang enthalten) in die Stereo-RCA-Ausgangsbuchse A2 .

5. Schreiben Sie das andere Ende des Kabels an Ihr Audioausgabeerat an.

Verbinden der Stromversorgung

1. Stecken Sie das DC-zu-USB-Netzkabel A ⑦ in den Stromanschluss A③.
2. Stecken Sie das andere Ende von A ⑦ in eine USB-Stromquelle oder einen Adapter.

Das Produkt schaltet sich ein.

Die Betriebsanzeige-LED A ② leuchtet blau.

Verwendung

1. Wahlen Sie den Eingangsanschluss mit dem Eingangswahlschalter A④.
2. Schalten Sie die angeschlossenen Audiogeräte ein.
