Eigenschaft	Details
Sägetyp	Akku-Gehrungssäge
Batteriespannung	18 V
Maximale Schnitttiefe	100 mm
Gewicht	Ca. 3,5 kg
Leerlaufdrehzahl	3000 U/min
Scheibendurchmesser	190 mm
Verwendung	Ideal für präzise Schnitte in Holz, Kunststoff und ähnlichen Materialien.
Wartung	Überprüfen Sie regelmäßig den Zustand der Sägeblatt und reinigen Sie es nach Gebrauch.
Sicherheit	Tragen Sie beim Umgang Schutzbrille und Handschuhe.
Im Lieferumfang enthaltenes Zubehör	Sägeblatt, Schnittführung, Bedienungsanleitung.
Garantie	2 Jahre

Häufig gestellte Fragen - STAB 18 LTX 100 METABO

Wie wechsle ich das Sägeblatt meiner METABO STAB 18 LTX 100 Säge?

Um das Sägeblatt zu wechseln, stellen Sie sicher, dass die Säge ausgeschaltet und vom Stromnetz getrennt ist. Verwenden Sie den mitgelieferten Schlüssel, um die Befestigungsschraube des Sägeblatts zu lösen. Entfernen Sie das alte Sägeblatt und setzen Sie das neue unter Beachtung der Drehrichtung ein. Ziehen Sie die Schraube wieder fest, um das Sägeblatt zu sichern.

Warum startet meine Säge nicht?

Überprüfen Sie, ob der Akku vollständig geladen und korrekt eingesetzt ist. Stellen Sie außerdem sicher, dass die Sicherheitssperre nicht aktiviert ist. Wenn das Problem weiterhin besteht, testen Sie den Akku in einem anderen kompatiblen METABO-Werkzeug.

Wie stelle ich die Schnitttiefe ein?

Um die Schnitttiefe einzustellen, lösen Sie die Einstellschraube an der Seite der Säge. Bewegen Sie die Basis der Säge nach oben oder unten, bis die gewünschte Tiefe erreicht ist, und ziehen Sie dann die Schraube wieder fest, um die Position zu fixieren.

Was soll ich tun, wenn die Säge während des Gebrauchs heiß wird?

Wenn die Säge heiß wird, stellen Sie die Verwendung sofort ein und lassen Sie sie abkühlen. Überprüfen Sie, ob das Sägeblatt stumpf ist oder durch Schmutz blockiert wird. Ein ungeeignetes Sägeblatt kann ebenfalls Überhitzung verursachen.

Wie reinige ich meine Säge nach der Verwendung?

Um die Säge zu reinigen, trennen Sie sie vom Stromnetz und verwenden Sie ein trockenes Tuch, um Staub und Schmutz zu entfernen. Vermeiden Sie die Verwendung von Wasser oder Flüssigkeiten zur Reinigung. Überprüfen Sie auch, ob das Sägeblatt sauber und frei von Rückständen ist.

Wo finde ich Ersatzteile für die METABO STAB 18 LTX 100?

Ersatzteile können bei autorisierten METABO-Händlern oder direkt auf der offiziellen METABO-Website bestellt werden. Stellen Sie sicher, dass Sie die Modellnummer Ihrer Säge verwenden, um die passenden Teile zu finden.

Welchen Sägeblatttyp empfehlen Sie für präzise Schnitte?

Für präzise Schnitte werden Sägeblätter mit feinen Zähnen empfohlen, die für das Material geeignet sind, das Sie schneiden. Speziell für Holz oder Verbundmaterialien entwickelte Sägeblätter sind ideal für optimale Ergebnisse.

Wie erkenne ich, ob mein Akku defekt ist?

Wenn die Säge trotz voll aufgeladenem Akku nicht funktioniert, testen Sie den Akku mit einem anderen METABO-Werkzeug. Wenn er dort ebenfalls nicht funktioniert, könnte der Akku defekt sein. Es wird empfohlen, einen Fachmann für eine Diagnose zu konsultieren.

BEDIENUNGSANLEITUNG STAB 18 LTX 100 METABO

de Originalbetriebsanleitung 4

en Original instructions 7

fr Notice originale 10

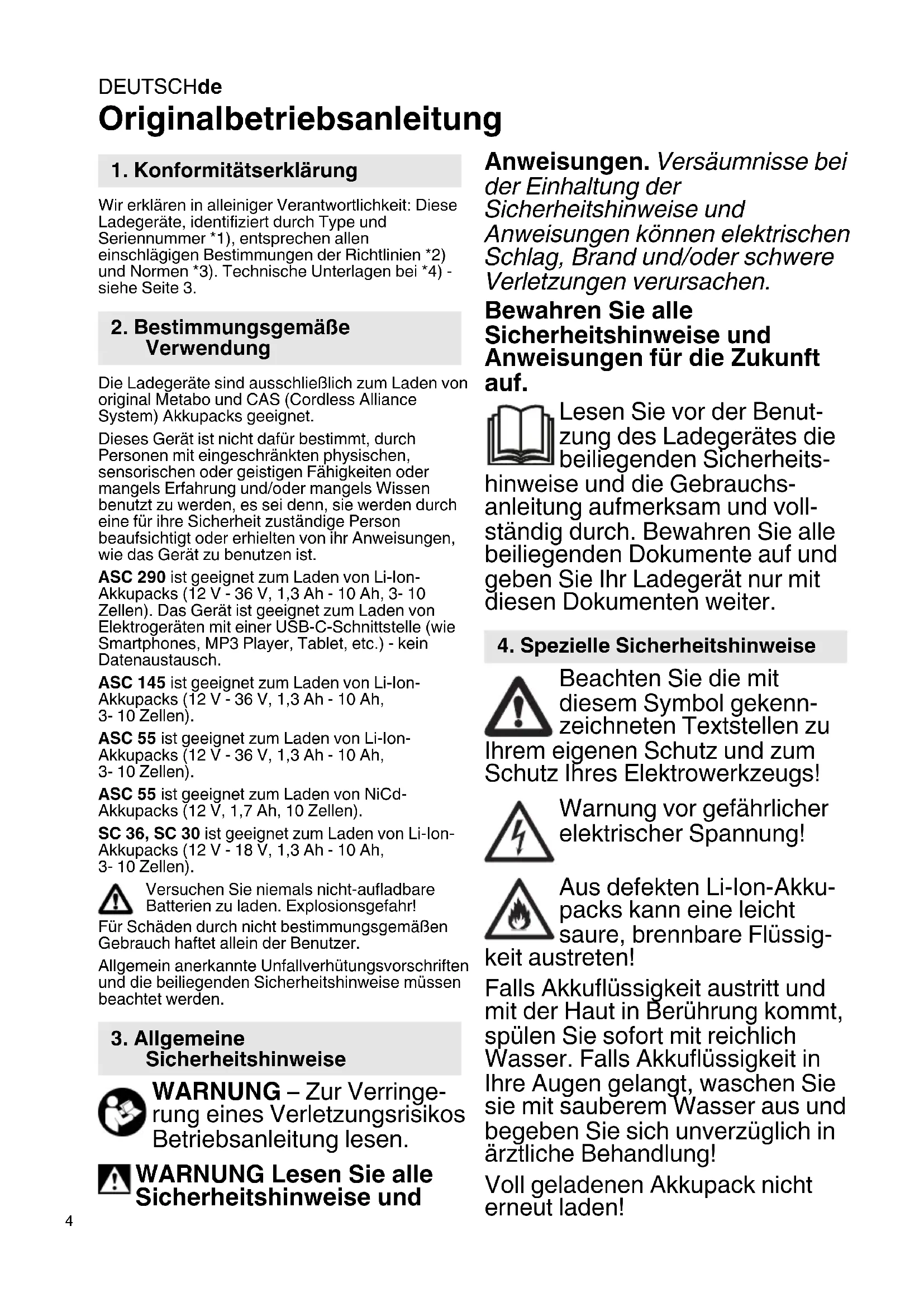

Originalbetriebsanleitung

1. Konformitätserklarung

Wir erklären in alleiniger Verantwortlichkeit: Diese Ladegeräte, identifiziert durch Type und Seriennummer 1), entsprechen allen einschlädigigen Bestimmungen der Richtlinien 2) und Normen 3). Technische Unterlagen bei 4) - siehe Seite 3.

2. Bestimmungsgemäß Verwendung

Die Ladegeräte sind ausschließlich zum Laden von original Metabo und CAS (Cordless Alliance System) Akkupacks geeignet.

Dieses Gerät ist nicht davon bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

ASC 290 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 Zellen). Das Gerät ist geeignet zum Laden von Elektrogeräten mit einer USB-C-Schnittstelle (wie Smartphones, MP3 Player, Tablet, etc.) - kein Datenautausch.

ASC 145 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 Zellen).

ASC 55 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 Zellen).

ASC 55 ist geeignet zum Laden von NiCd-Akkupacks (12 V, 1,7 Ah, 10 Zellen).

SC 36, SC 30 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 Zellen).

Versuchen Sie niemals nicht-aufladbare Batterien zu laden. Explosionsgefahr!

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und die beiliegenden Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

WARNING - Zur Verringerung eines Verletzungsrisikos Betriebsanleitunglesen.

WARNING Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Lesen Sie vor der Benutzung des Ladegerates die beiliegenden Sicherheits-

hinweise und die Gebrauchs-anleitung aufmerksam und vollständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Ladegerät nur mit diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

Beachten Sie die mit dieserem Symbol gekenn-zeichneten Textstellen zu

Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

Warning vor gefährlicher elektrischer Spannung!

Aus defekten Li-Ion-Akkupacks kann eine leicht saure, brennbare Flüssigstreten!

Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spulen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in arztliche Behandlung!

Voll geladenen Akkupack nicht erneut laden!

Nur für den Gebrauch in Innenräumen.

Schützen Sie Ihr Ladegerät vor Nasse!

Niemals Kindern die Benutzung des Gerätes gestatten.

Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.

Halten Sie Kinder vom Ladegerät bzw. vom Arbeitsbereich fern!

Verwahren Sie Ihr Ladegerät so, dass es für Kinder unzugänglich ist!

Ziehen Sie bei Rauchentwicklung oder Feuer im Ladegerät davon den Netzstecker!

Stecken Sie keine Gegenstände in die Luftungsschlitze des Ladegerates - Gefahr eines elektrischen Schlags bzw. Kurzschlusses!

Verwenden Sie keine defekten Akkupacks!

In Bereichen mit hoher Metallstaubbelastung keine Akkupacks mit AIR COOLED-Ladegeräten laden.

ASC 290: Nur die original Metabo Netzanschlussleitung verwenden.

5. Überblick

Siehe Seite 2. Die Abbildungen gelten beispielhaf t für alle Geräte.

1 Akkupack (nicht im Lieferumfang enthalten)
2 Schiebesitz
3 Betriebsanzeige
4 Warnanzeige
5 Ladezustandsanzeige *
6 USB-Abdeckung
7 USB-C-Anschluss
8 LED-Anzeige (USB-C-Anschluss mit Spannung versorgt) *
modellabhangig

6. Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

Geräte wie这点es, die Gleichstrom erzeugen, konnten einfache Fehlerstromschutzschalter beeinflussen. Verwenden Sie Typ F oder better, mit einem Auslösestrom von max. 30mA

Vor Inbetriebnahme des Ladegerates, sicherstellen, dass die Luftungsschlitze frei sind. Mindestabstand zu anderen Gegenständen min. 5 cm!

6.1 Selftest

Netzstecker einstecken.

Die Warnanzeige (4) und die Betriebsanzeige (3) leuchten nacheinander fur ca. 1 Sekunde, der eingebaute Lüfter lauft fur ca. 5 Sekunden.

7. Benutzung

7.1 Akkpack laden

Akkupack vollständig, bis zum Anschlag auf den Schiebesitz (2) aufschieben.

Die Betriebsanzeige (3) blinkt.

Hinweis: Um bei Li-Ion-Akkupacks den Ladezustand anzeigen zu halten, erst Akkupack aus dem Ladegerätnehmen und dann Taste am Akkupack drucken.

7.2 Erhaltungsladung

Ist die Ladung beendet, schaltet das Ladegerät automatisch auf Erhaltungsladung um.

Der Akkupack kann im Ladegerät verbleiben und ist somit immer betriebsbereit.

100%

Die Betriebsanzeige (3) leuchtet dauernd.

7.3 Nur ASC 290: USB-Gerät laden

Nur USB-Geräte anschlieBen, die mit dem USB-Standard kompatibel sind. Bei

Benutzung mit inkompatiblen Geräten kann dies zu Fehlfunktionen, Schäden oder Verletzungen führen.

Die Abdeckung (6) öffnen und ein USB-Gerät mit einem geeigneten Kabel am USB-C-Anschluss (7) einstecken. Das Gerät wird geladen.

Der USB-C-Anschluss (7) wird nur mit Spannung versorgt (LED-Anzeige (8) leuchtet), wenn kein Akkupack geladen wird.

Sind Akkupack und USB-Gerät gleichzeitig angeschlossen, startet der USB-Ladevorgang automatisch nach dem Ende des Akkupack-Ladevorgangs.

DEUTSCHde

8. Störung

8.1 Warnanzeige (4) leuchtet dauernd

Akkupack wird nicht geladen. Temperatur zu hoch/ zu niedrig. Liegt die Temperatur des Akkupacks zwischen 0^ und 50^ , beginnnt der Ladevorgang automatisch.

ASC 290: Warnanzeige (4) leuchtet dauernd und Ladezustandsanzeige (5) blinkt: Ladegerät heiß, oder Akkupack kalt bzw. heiß, Akkupack wird mit reduzierter Ladeleistung geladen.

8.2 Warnanzeige (4) blinkt

• Akkupack defekt. Akkupack(sofort aus dem Ladegerat entnahmen.
• Akkupack wurde nicht richtig auf den Schiebesitz (2) aufgeschoben. Siehe Kapitel 7.1.

9. Reparatur

Reparaturen am Ladegerät dürfen nur durch eine Elektrofachkraft ausgeführrt werden!

Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Mit reparaturbedurfigen Metabo Ladegeraten wenden Sie sichitte an ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

10. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehor.

Verpackungsmaterialien müssen entsprechend Ihrer Kennzeichnung nach kommunalen Richtlinien entsorgt werden. Weitere Hinweise finden Sie auf www.metabo.com im Bereich Service.

Nur für EU-Länder: Werfen Sie Elektrowerk-zeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektround Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerk-zeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

11. Technische Daten

SieheSeite3.
U = Spannungsbereiche der Akkupacks
C = Akkupack-Kapazität
= Ladestrom
±bt = Ladezeit 1)

USB = Spannung und max. Ladestrom des USB-C-Anschlusses

1) Ladezeiten beispielhaft ausgewählter
Akkupacks. Abhängig von der Restkapazität sowie der Temperatur des Akkupacks können die realen Ladezeiten von den Angaben abweichen.
Empfohlene Umgebungstemperatur beim Laden: 0^ bis 40^ .
Änderungen im Sinne des technischen Fortschritts vorbehalten.
Gerat der Schutzklasse II
Wechselstrom

Volledig geladen accompanies nicht opniew laden!

NEDERLANDSnl

Beschem de acculader gegen vocht!

10. Milieubescherming

11. Technische gegevens

Zie pagina 3.

Ladeindikatoren (3) blinker.

OBS! Hvis du vil se oppladingsgraden pa et Li-ion batteri, tar du forst ut batteriet fra laderen og trykker deretter pa knappen pa batteriet.

7.2 Vedlikeholdslading

Nár ladingen er fullfør, kobles laderen automatisk om på vedlikeholdslading.

Driftsindikatoren (3) lyser konstant.

7.3 Kun ASC 290: lade USB-enhet

Driftslampen (3) lyser konstant.

8.1 Eckenpy HndkaTopbi (4) TypaKtbi Typde KaHbIn Typ

AkkymyIaTOp 3apdTaImaIbI. TempepaTypa TbIM XOFaPb/ThbIM TeMeH. Erep aKKmyJrTopDbIH TempepaTypacbI O ^ C xeHe 50^ apaIbIFbIHda 6oIca, 3apraTay apeketi abTomattbI Typde 6actaIaNbl.

ASC 290: eckeptu INDnKaTOpbl (4) TypaKTbI TypDe XaHbIn Typ XaHe 3apJd DeHreINiH INDnKaTOpbl (5) KblbInblkTan Typ: 3apJdTaFbIw KypbInFbl Kbl3bIn KeTTi HEmece aKKymyJrTOp cybl/Nbl3bIn KeTTi, aKKymyJrTOp TEmeHdtinreH 3apJdTay KyaTbImeH 3apJdTanyda.
