BEDIENUNGSANLEITUNG Meisterstück SO610 SONORO

Gesamtinhaltsverzeichnis

DE Bedienungsanleitung 5
GB Operating manual 61
FR Mode d'emploi 115
IT Manuale operativo 169
NL Bedieningshandleiding. 226
DK Betjeningsvejledning 282

sonoro audio GmbH

Nordkanalallee 94

D-41464 Neuss

Deutschland

Telefon: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: www.sonoro.de

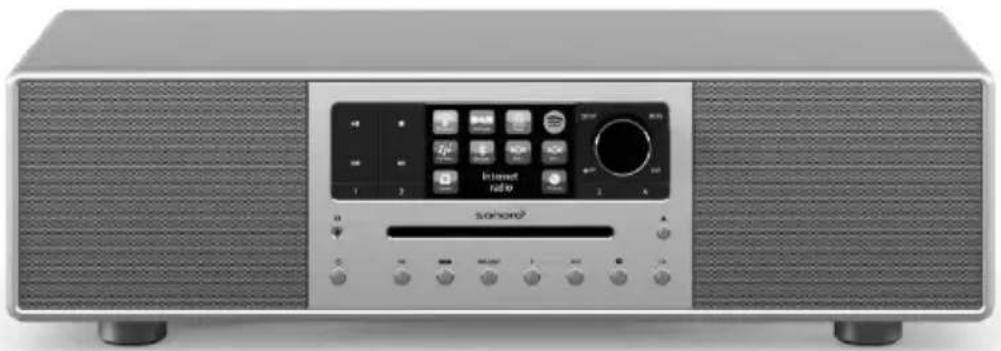

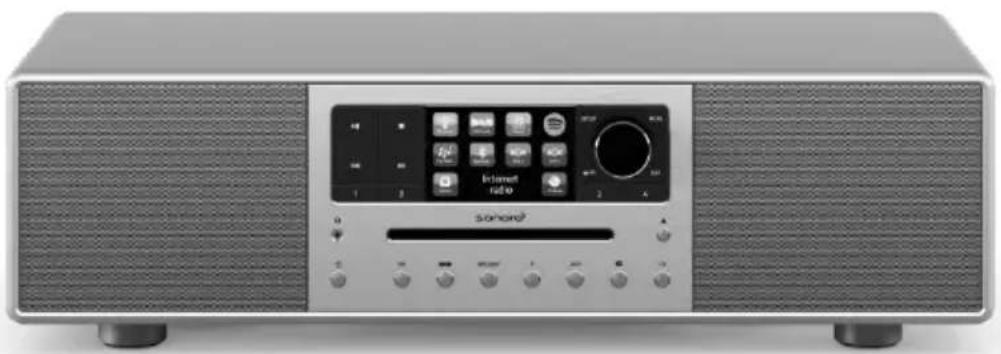

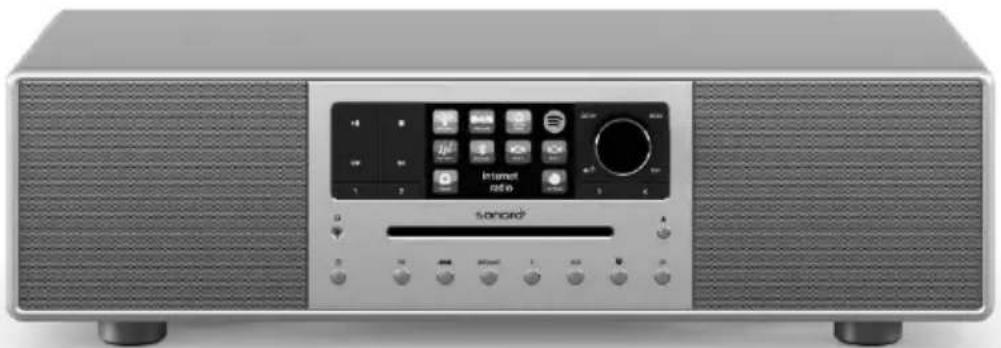

MEISTERSTÜCK

(SO-610)

2.1 Stereo-Musikanlage

Bedienungsanleitung

Inhaltsverzeichnis

1 Einleitung 8

1.1 Kontakdaten 8
1.2 Bestimmungsgemäß Verwendung 9

2 Kennenlernen Ihres MEISTERSTUCK 9

2.1 Lieferumfang 9
2.2 Bedienelemente und Anschlusses 10
2.3 Technische Daten 15
2.4 Prüfzeichen und Zertifikate 16

3 Erste Schritte 17

3.1 MEISTERSTUCK auspacken 17
3.2 Einsetzen der Batterie in die Fernbedienung 17
3.3 Verwendung der Antennen 18
3.4 Ersteinrichtung 19

4 Allgemeine Funktionen 21

5 Menu-Übersicht 23

6 Anzeige-Symbole 24

7 FM Radio 25

7.1 Betrieb 25
7.2 Einstellungenmenu 27

8 DAB Radio 28

8.1 Betrieb 28
8.2 Einstellungsmenu 29

9 Internet Radio 31

9.1 Betrieb 31
9.2 Einstellungenmenu 32
9.3 Senderliste 33
9.4 Verwendung des Webportals 34

10 Spotify 35

10.1 Betrieb 35
10.2 Einstellungenmenu 37

11 My Music 38

11.1 Betrieb 38
11.2 Einstellungenmenu 39

12 Bluetooth 41

12.1 Verbinden 41
12.2 Betrieb 41
12.3 Einstellungenmenu 42

13 AUX In 1 43

13.1 Betrieb 43
13.2 Einstellungsmenu 43

14 AUX In 2 44

14.1 Betrieb 44
14.2 Einstellungenmenu 44

15 Optischer Modus 45

15.1 Betrieb 45
15.2 Einstellungsmenu 45

16 CD-Modus. 46

16.1 Betrieb 46
16.2 Einstellungsmenu 47

17 Sleeptimer (Schlummerfungtion) 48
18 Systemeinstellungen 49

18.1 Zugang zu den Systemeinstellungen 49
18.2 Equalizer 49
18.3 Netzwerk 49
18.4 Z eit/Datum 50
18.5 Inaktives Standby 51
18.6 Sprache 51
18.7 Werkseinstellungen 51
18.8 Software update 51
18.9 Einrichtungsassistent. 51
18.10 Info 51
18.11 Anzeigehelligkeit 52
18.12 Multi-room 52

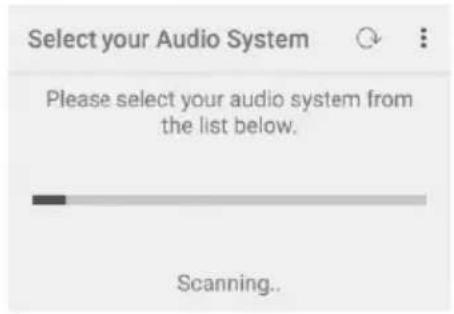

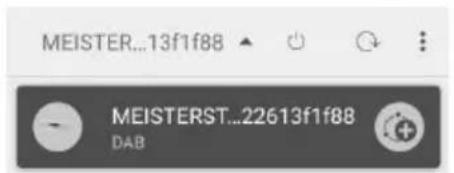

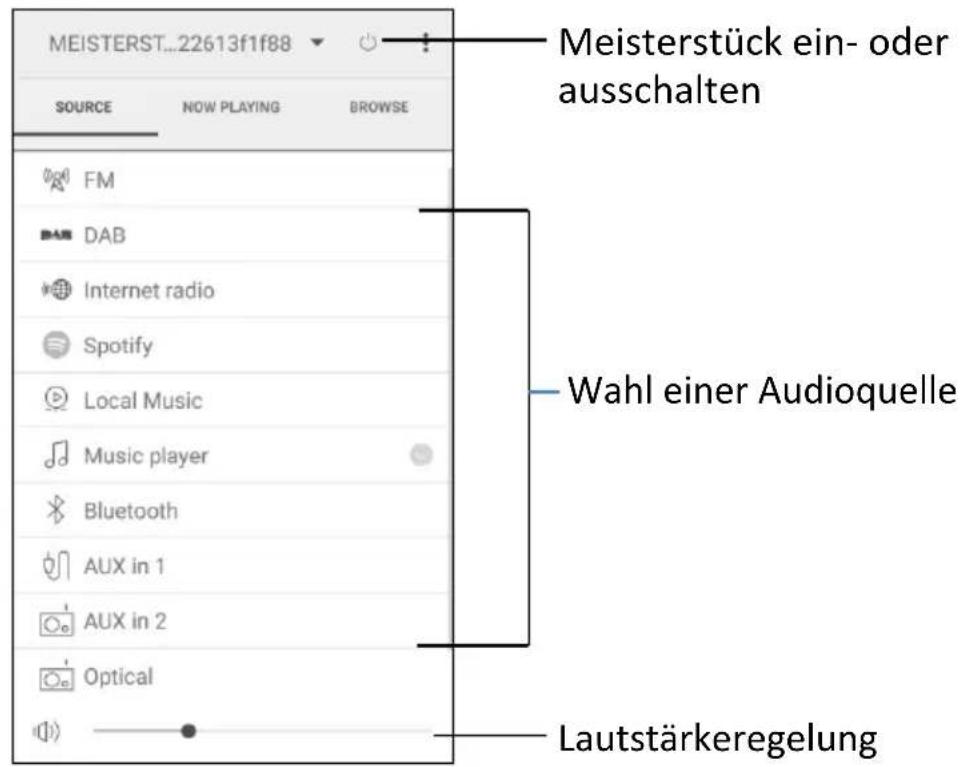

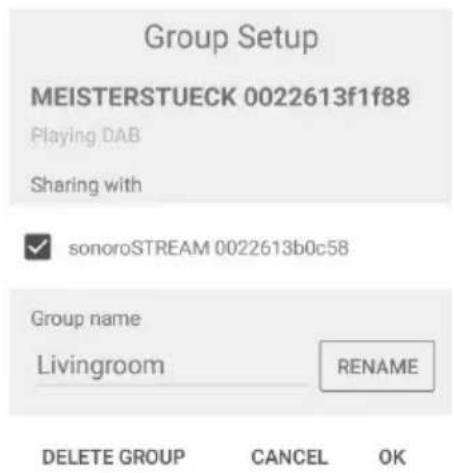

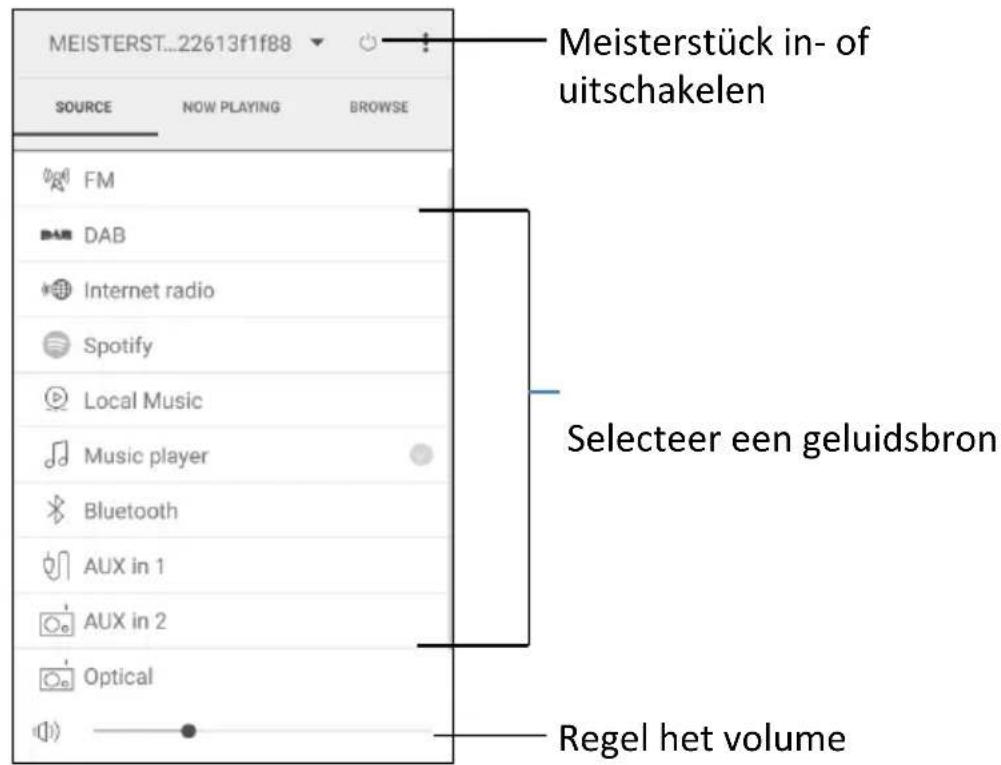

19 Verwendung der UNDOK™ App zur Steuerung des MEISTERSTUCK ... 54
20 Fehlerbehebung 56
21 Reinigung 58
22 Garantie 59

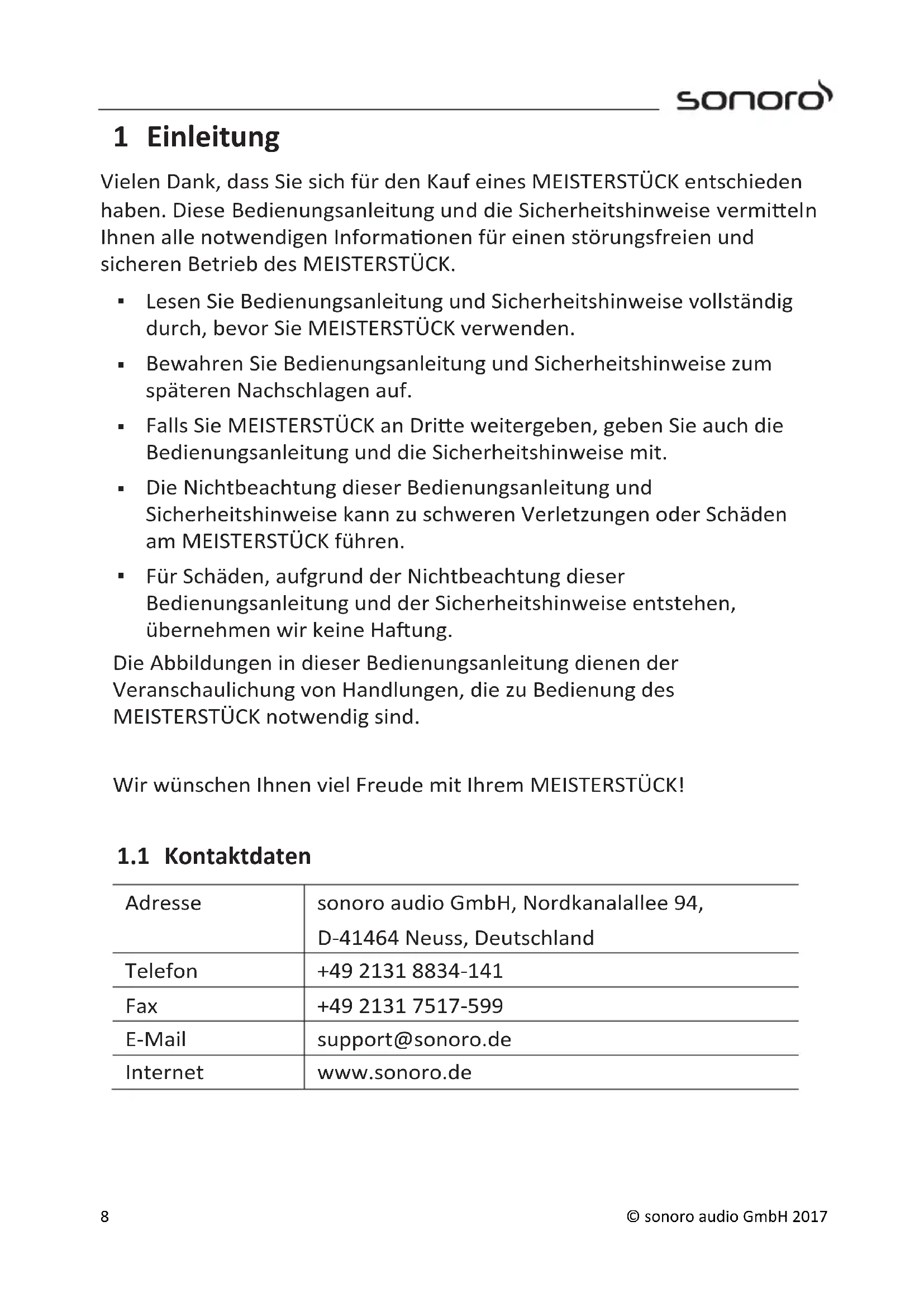

1 Einleitung

Vielen Dank, dass Sie sich für den Kauf eines MEISTERSTÜCK entschieden haben. Diese Bedienungsanleitung und die Sicherheitshinweise vermitteln Ihnen alle notwendigen Informationen für einen störungsfreien und sicheren Betrieb des MEISTERSTÜCK.

• Lesen Sie Bedienungsanleitung und Sicherheitshinweise vollständig durch, bevor Sie MEISTERSTÜCK verwenden.
• Bewahren Sie Bedienungsanleitung und Sicherheitshinweise zum späteren Nachschlagen auf.
• Falls Sie MEISTERSTUCK an Dritte weitergeben, geben Sie auch die Bedienungsanleitung und die Sicherheitshinweise mit.
  Die Nichtbeachtung dieser Bedienungsanleitung und Sicherheitshinweise kann zu schweren Verletzungen oder Schäden am MEISTERSTÜCK führen.
• Für Schäden, aufgrund der Nichtbeachtung dieser Bedienungsanleitung und der Sicherheitshinweise entstehen, übernehmen wir keine Haftung.

Die Abbildungen in dieser Bedienungsanleitung dienen der Veranschaulichung von Handlungen, die zu Bedienung des MEISTERSTUCK notwendig sind.

Wir wünschen Ohnen viel Freude mit Ihr dem MEISTERSTUCK!

1.1 Kontaktdaten

Adresse	sonoro audio GmbH, Nordkanalallee 94, D-41464 Neuss, Deutschland
Telefon	[phone]
Fax	[phone]
E-Mail	[e-mail]
Internet	www.sonoro.de

1.2 Bestimmungsgemäß Verwendung

MEISTERSTÜCKarf nur fur den Privatgebrauch eingesetzt werden. Es ist fur eine gewerbliche Nutzung nicht geeignet. MEISTERSTÜCKist ausschließlich fur die folgenden Aufgaben bestimmt:

• Wiedergabe von FM/DAB+/Internet-Radiosendern und Spotify Streaming-Diensten.
• Abspielen von 12 cm Audio-CD und MP3/WMA CD.
• Audio-Wiedergabe von externen Geräten, die über AUX In, USB-Anschluss oder optischen Eingang verbunden sind.
  Audio-Wiedergabe von Bluetooth-fahigen Geräten (z. B. Mobiltelefonen).
• Music-Streaming zu Bluetooth-Kopfhörern.
• Laden von externen Geräten, die über den USB-Eingang angeschlossen sind.

Andere Verwendungen gelten als nicht bestimmungsgemäß und sind untersagt. Wir übernehmen keinerlei Haftung für Schäden, die sich aus unsachgemäßen Gebrauch ergeben.

2 Kennenlernen Ihres MEISTERSTÜCKS

2.1 Lieferumfang

Zum MEISTERSTÜCK selbst gehoren folgende Zubehörteile ebenfalls zum Lieferumfang:

Fernbedienung
- Eine Knopfelle (CR2032, 3 V)
Stromkabel
FM/DAB Wurfantenne
FM/DAB Teleskopantenne
- Externe WiFi-Antenne
Kurzanleitung
Bedienungsanleitung
- Sicherheitshinweise
Grußkarte
Prospekt zum Audio-Angebot von sonoro
Prospekt von Spotify
- Adresse des Kundendienstzentrums
Schutzhandschuhe

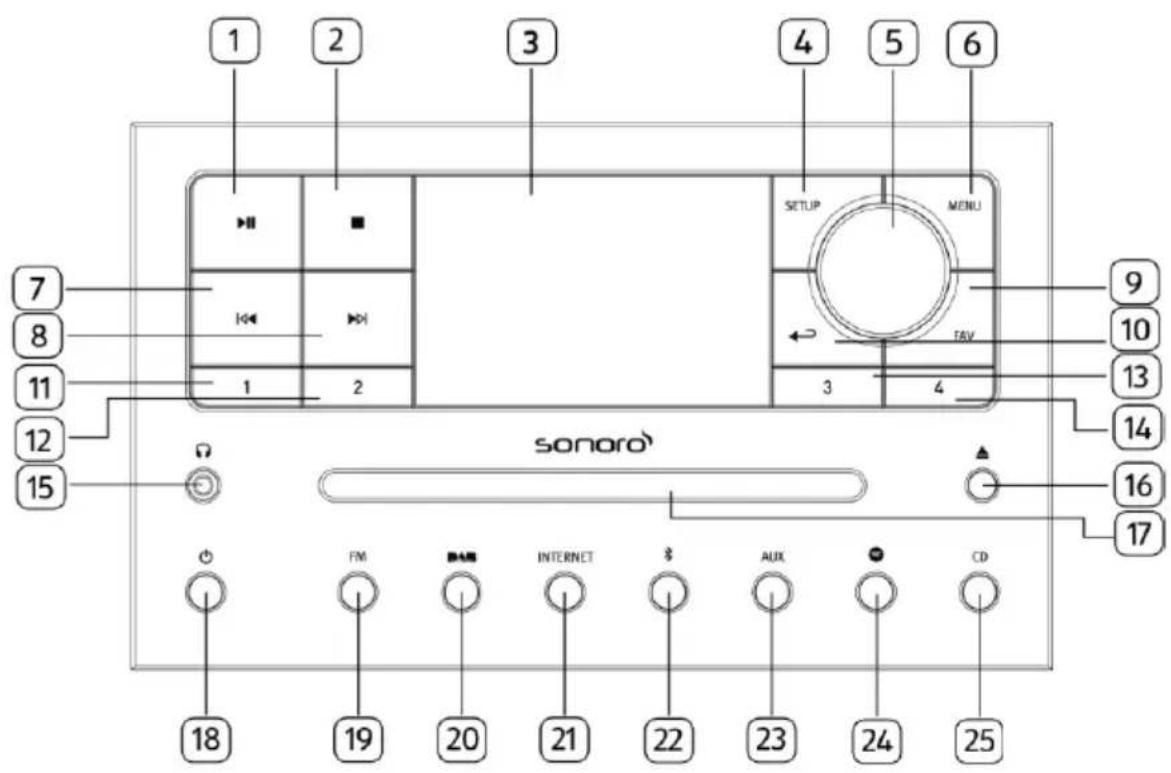

2.2 Bedienelemente und Anschlüsse Vorderansicht

1. Taste Abspielen/Pause (▶II)

2. Taste Voreinstellung 4 (4)

3. Stoppaste (■)

4. Kopfhörereingang (O)

5. Anzeige

6. CD Auswurftaste (▲)

7. Einstelltaste (SETUP) 17. CD-Einschub

8. Laufstärkeknopf, Sendersucl

9. Standby-Taste (O)

OK-Taste (Knopf drucken) 19. FM Radio (FM)

1. Menutaste (MENU)

A

1. Taste links, zurück (1)

2. Internet Radio (INTERNET)

3. Taste rechts, vorwärts (▶)

4. Bluetooth-Betrieb (B)

5. Favoritentaste (FAV)

6. Aux In 1/2 (AUX)

7. Taste zürück (←)

8. Spotify (

9. Taste Voreinstellung 1 (1)

10. CD-Modus (CD)

11. Taste Voreinstellung 2 (2)

12. Taste Voreinstellung 3 (3)

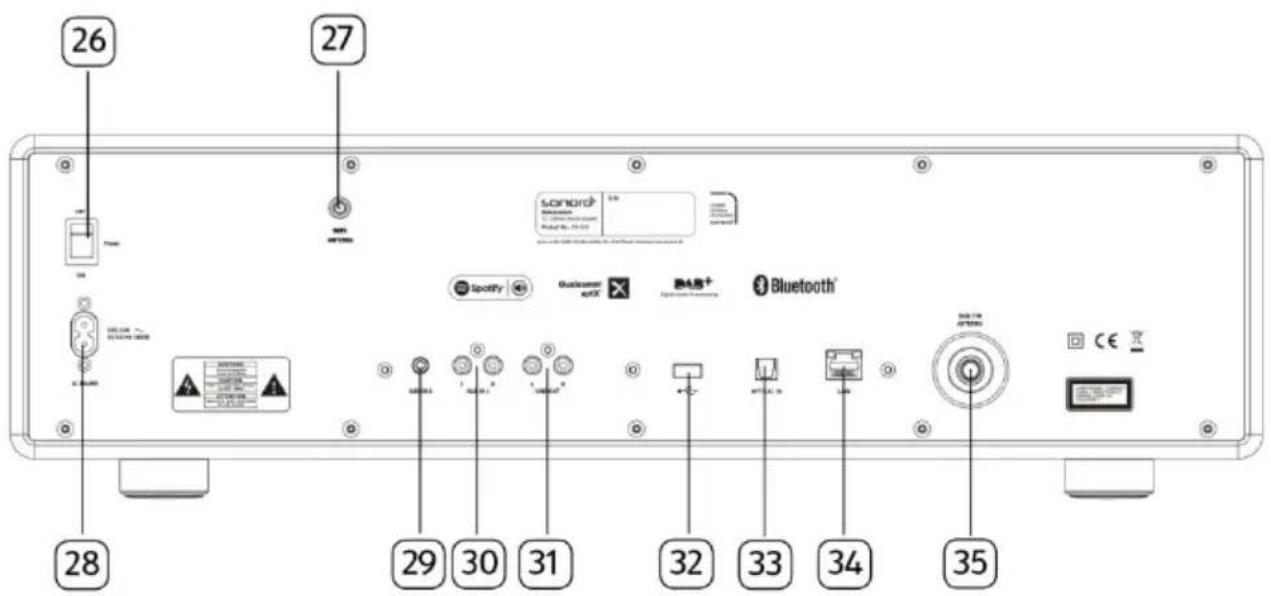

Rückansicht

1. Hauptschalter EIN/AUS
2. Buchse für externe WiFi-Antenne
3. Wechselstromeingang
4. AUX Eingang 2 (3,5 mm)
5. AUX-Eingang 1 (RCA)
6. Line-output (RCA)
7. USB-Anschluss
8. Optischer Anschluss
9. LAN Buchse RJ45
10. FM/DAB Antenneneingang

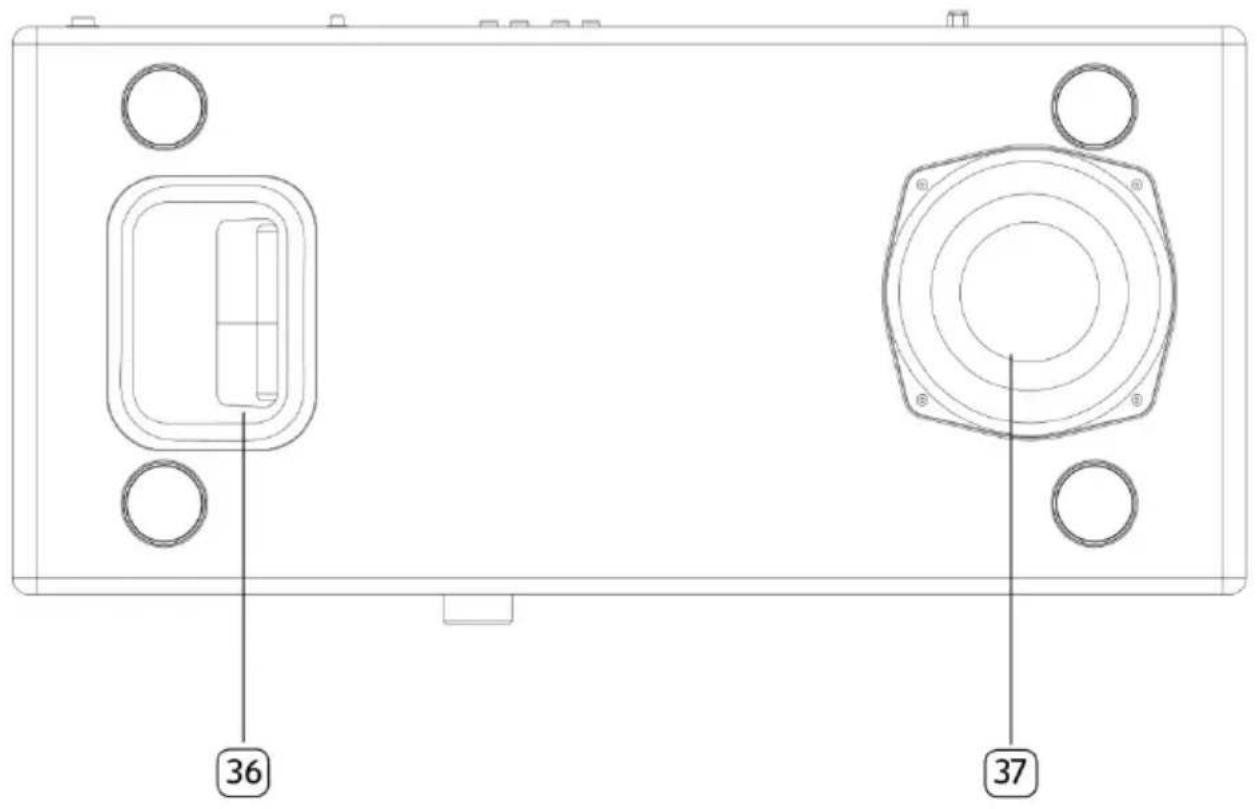

Ansicht von unter

1. Bassreflexöffnung
2. Subwoofer-Treiber

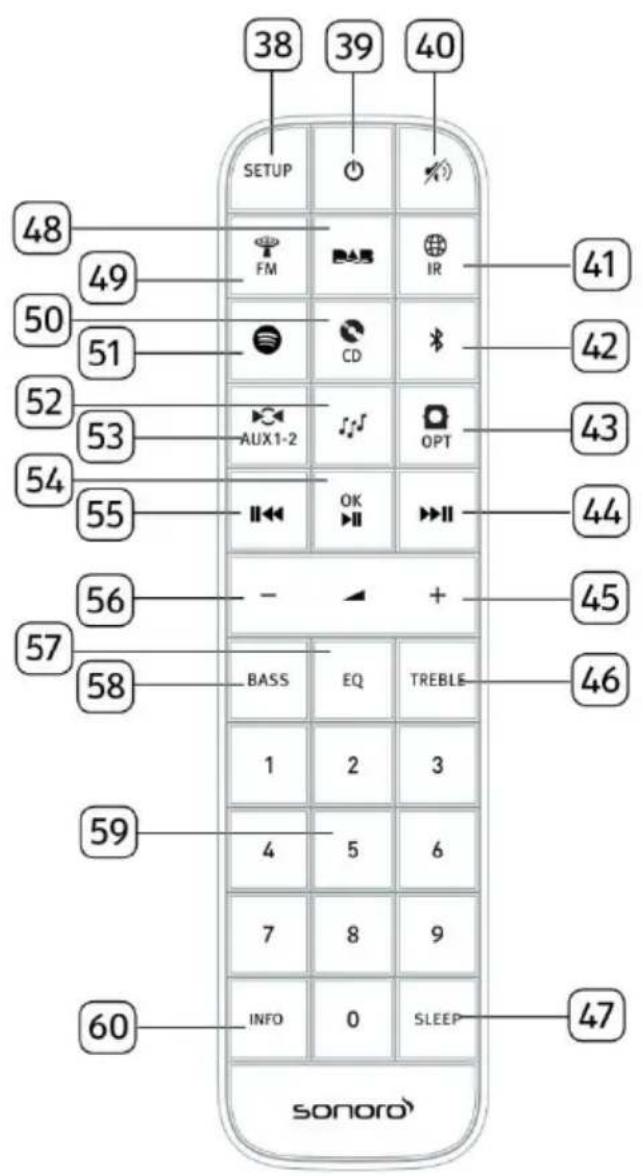

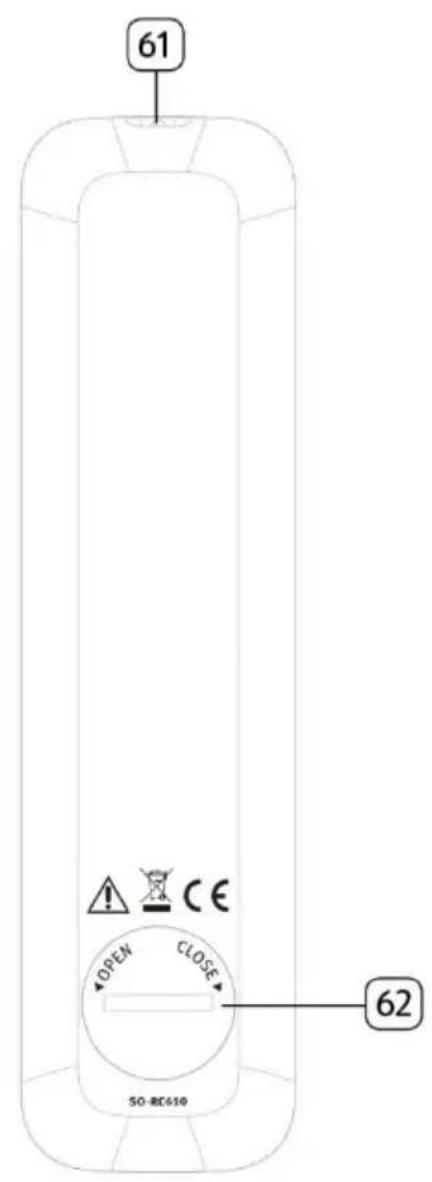

Fernbedienung

1. Einstelltaste (SETUP)
2. Standby-Taste (O)
3. Stummschalten (1)
4. Internet Radio ( IR)
5. Bluetooth (50. CD ( )
6. Optischer Eingang (OPT)
7. Taste rechts, vorwärts (▶II)

8. Taste Lautstärke lauter (+)

9. Hohenverstellung (TREBLE)

10. Schlummertaste (SLEEP)
11. DAB Radio (DAS)
12. FM Radio (FM)

1. Spotify (©)
2. My Music (

3. AUX Eingang 1/2 Modus (AUX1-2)

4. Taste Abspielen/Pause (▶), OK-Taste

5. Taste links, zurück (1)
6. Taste Lautstärke leiser (一)^*
7. Equalizer Einstelltaste (EQ)
8. Bass-Einstelltaste (BASS)
9. Sender-Voreinstellungen (1-9)
10. Informationstaste (INFO)
11. Infrarotsender
12. Batteriefach

2.3 Technische Daten

Spezifikation	Angaben
Abmessungen (BxT×H)	ca. 570 x 262 x 165 mm
Gewicht	ca. 9 kg
Anzeige	2,8" TFT Farbdisplay
Frequenzbereich, FM	87,50 MHz-108,00 MHz
DAB/DAB+	Band III, 174,928 MHz-239,200 MHz
Internet Radio	Über 25.000 Sender weltweit
Sender-Voreinstellungen	Je 40 für FM | DAB/DAB + | Internet Radio, 10 für Spotify
Unterstützte CD-Formate	CD-DA (12cm), CD-R*, CD-RW*Audio CD, MPEG 1 Layer 3 (MP3), Windows Media Audio (WMA, DRM nicht unterstützt)Abtastrate 16KHz~48KHz, Bit-Rate max. 320 kbps(*Wiedergabe je nach Qualität von Aufnahme und Medium)
USB Nachladen	Ausgang: DC 5V = = = 2,1A
USB Abspielen	Kompatibilitätssystem: FAT 16, FAT 32 (nicht kompatibel mit NTFS oder anderen Systemen)
AUX-IN	Port 1 : 3,5 mm Buchse, Empfindlichkeit: 300 mVPort 2 : 3,5 mm Buchse, Empfindlichkeit: 1000 mV
Optical In, TOSLINK	Unterstützt lineares PCMAbtastrate: 28KHz-216KHzKanal: Stereo 16 Bit, 24 Bit
Streaming	Bluetooth | Spotify | DLNA | UPnP
My music Unterstützung	AAC, AAC+, MP3, WAV, WMA, FLAC
Medienformate formats	Max. 16 Bits, 2 Kanäle, Abtastrate 48 KHz
Unterstützes Netzwerk	IEEE 802.11 a/b/g/n, 2,4 + 5 GHz Band, Ethernet2,412GHz-2,472GHz / 5,18GHz - 5,32GHz / 5,50GHz-5,70GHz
Max. Ausgangsleistung	< 20 dBm
Verschlüsselung	WEP, WPA, WPA2 (PSK), WPS
Multi-Room Funktion	Max. 5 Laufsprecher in einer Gruppe (4 Client und 1 Server)
Bluetooth	Version 3.0Profil : AVRCP v1.4, A2DP 1.2, HSP v1.22,402GHz-2,480GHz
Max. Sendeleistung	< 10dBm
Batterie	CR2032 (Fernbedienung)
Standby-Leistung	< 1.0W
Netzwerk-Standby Leistung	< 2.0W

2.4 Prüfzeichen und Zertifikate

Die Wortmarke Bluetooth® und die Logos sind Eigentum der Bluetooth SIG, Inc. und werden von der sonoro audio GmbH in Lizenz verwendet. Andere Warenzeichen und Markennamen sind die ihrer entsprechenden Eigentümer.

Dieses Produkt enthalt Spotify-Software, die Drittlizenzen unterliegt, die an folgender Stelle zu finden sind:

UPnP™ ist ein Warenzeichen der UPnP™

3 Erste Schritte

3.1 MEISTERSTÜCK auspacken

1. Nehmen Sie MEISTERSTÜCK aus der Verpackung und kontrollieren Sie, ob MEISTERSTÜCK oder Einzelteile Beschädigungen aufweisen. Falls dies der Fall ist, benutzen Sie MEISTERSTÜCK nicht. Sollten Sie Beschädigungen feststellen, wenden Sie sich sofort an ihren Handler oder an den Kundendienst der sonoro audio GmbH.
2. Überprüfen Sie den Inhalt auf Vollständigkeit (Siehe Kapitel „Lieferumfang").
3. Stellen Sie MEISTERSTUCK an einem geeigneten Ort auf.
4. Entfernen Sie die Schutzfolie vom Display.
5. Entfernen Sie den Schutzpappe vom Subwoofer-Treiber.

3.2 Einsetzen der Batterie in die Fernbedienung

1. Öffnen Sie den Batteriefachdeckel auf der Rückseite der Fernbedienung, indem Sie den Deckel mit einer kleinen Münze gegenüber den Uhrzeugersinn drehen.
2. Legen Sie die mitgelieferten Batterien (CR2032, 3 V) mit der Beschriftung (+) nach oben ein.
3. Schlieben Sie das Batteriefach, indem Sie den Deckel mit einer kleinen Münze im Uhrzeigersinn drehen.

i

Bei Verwendung der Fernbedienung dürfen der Infrarotsensor am MEISTERSTUCK und der Infrarotsender an der Fernbedienung nicht verdeckt sein.

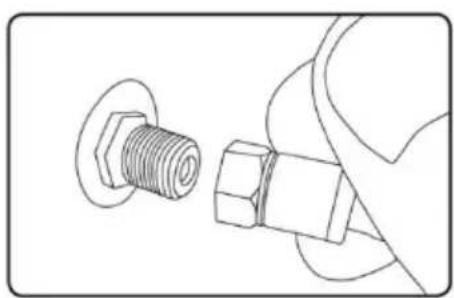

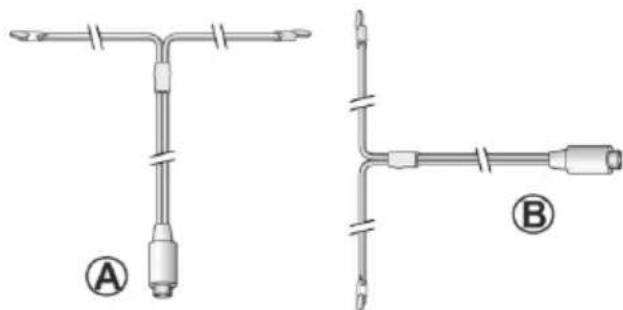

3.3 Verwendung der Antennen

1. Im Lieferumfang sind eine Wurfantenne und eine Stabantenne enthalten. Für optimalen Radioempfang muss eine der beiden Antennen verwendet werden.

2. Verschrauben Sie die gewünschte Antenne auf der Rückseite des MEISTERSTÜCK mit dem FM/DAB Antennenanschluss.

1. Wenn Sie die Wurfantenne verwenden, entfalten Sie diese und richten Sie die Antenna so aus, dass Sie optimalen Empfang haben.

i

Für einen gute FM/DAB Radioempfang sollenn beiden Enden der Wurfantenne ein, T^ (Dipol) mit dem Anschlusskabel bilden.

A: Empfohlene Ausrichtung fur FM

B: Empfohlene Ausrichtung fur DAB

Für noch besseren Empfang können Sie das Kabel an eine geeignete Hausantenne anschließen.

1. Wenn Sie die Stabantenne verwenden,ziehen Sie die Arme der Stabantenne auseinander und richten Sie die Antenne so aus, dass Sie optimalen Empfang haben.

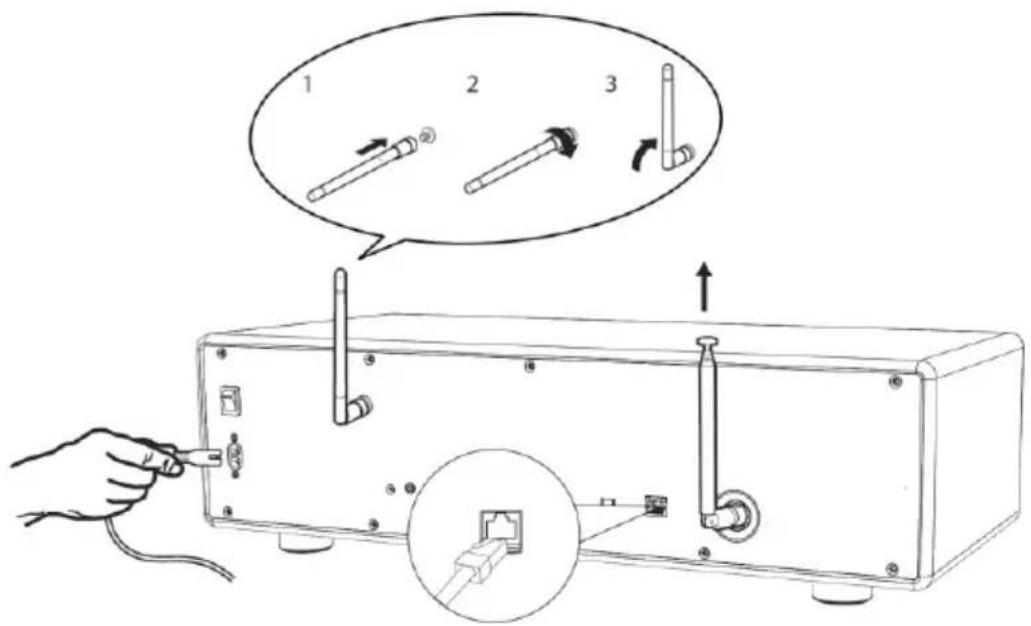

2. Verschrauben Sie die gewünschte Wi-Fi Antenne auf der Rückseite des MEISTERSTUCK mit dem WiFi Antennenanschluss. Ziehen Sie die Wi-Fi Antenne nach oben.

3. Wenn Sie MEISTERSTÜCK mit einem Ethernet-Kabel an Ihr Netzwerk anschließen möchten, verbinden Sie ein Ethernet-Kabel vom LAN-Anschluss an der Rückseite des MEISTERSTÜCK mit ihrem Router.

1. Einstecken des Netzkabels.

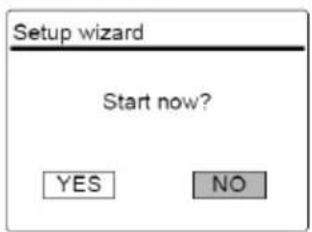

3.4 Ersteinrichtung

Wenn Sie MEISTERSTÜCK erstmalig einschalten erscheint der „Einrichtungsassistent" auf dem Display. Folgen Sie den unter angegebenen Anweisungen, um eine Grundeinstellungen vorzunehmen.

1. Wenn der „Einrichtungsassistent“ angezeigt wird, drücken Sie auf der Fernbedienung + oder - (oder drehen Sie den Bedienknopf), um „JA“ auszuwahlen und drücken Sie dann OK, um die Einrichtung zu beginnen.

1. Danach werden Sie zu folgender Auswahl aufgefordert:

Sprache (fur das Display)
- Zeitformat (12 oder 24 Stunden),
- Quelle für Auto Update (Update von Radio, Internet oder kein Update).

Folgen Sie je nach Ihrer Auswahl den Hinweisen auf dem Display, um danach Datum und Uhrzeit, Zeitzone, Sommerzeit oder Drahtlosnetzwerk einzurichten. Drehen Sie den Bedienknopf am MEISTERSTÜCK oder drücken Sie die Navigationstasten an der Fernbedienung, um die Auswahl zu treffen und drücken Sie dann zur Bestätigung auf OK (siehe Kapitel „Menüoptionen").

Wenn Sie „Update vom Internet“ wahlen, muss zuerst die Wi-Fi-Verbindung eingerichtet werden. Drehen Sie bei der Eingabe des Kennworts zu ihrem Drahtlosnetzwerk den Bedienknopf am MEISTERSTUCK oder drücken Sie die Navigationstasten an der Fernbedienung, um einen Zeichen/Buchstaben auszuwahlen und drücken Sie dann zur Bestätigung auf OK. Zum Löschen der letzten Eingabe wahren Sie [BKSP]. Zum Abbruch der Kennworteingabe wahren Sie [CANCEL]. Drücken Sie zur Bestätigung des eingegebenen Kennworts auf [OK].

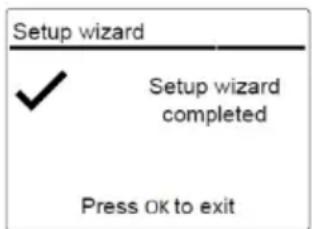

1. Wenn die Meldung „Einrichtungsassistent abgeschlossen" erscheint, drücken Sie auf OK um die Einstellung zu verlassen.

1. Als Alternative können Sie die Ethernet-Verbindung (LAN) zu ihrem Router verwenden (mit automatischer Konfiguration). Wahlen Sie dazu in verfügbar Network den Menüpunkt [Kabel].

i

Um den Assistanten nochmals zu verwenden wahren Sie [Systemeinstellungen] und dann [Einrichtungsassistent] (Siehe Kapitel „Systemeinstellungen").

4 Allgemeine Funktionen

Einschalten	Drücken Sie ◆ MEISTERSTÜCK beginnnt aus dem letzten gewählten Abspielmodus.
Ausschalten (Bereitschaftsmodus)	Drücken Sie ◆ Uhrzeit und Datum (wenn eingestellt) werden angezeigt. MEISTERSTÜCK schaltet sich nach 15 Minuten ohne Abspielen und Betrieb automatisch ab.
Abspielen	Drücken Sie einzelmal MENU, danach ◆der ◆(oder drehen Sie den Bedienknopf) um einen Abspielmodus zu wahren und drücken Sie dann zur Bestätigung auf OK. Reihenfolge: FM-Radio > DAB-Radio > Internet-Radio > Spotify > My Music > Bluetooth > Aux In 1 > Aux In 2 > Optisch > CD
Direkte Auswahlen eines Abspielmodus	Drücken Sie die Taste für Direktbetrieb auf der Fernbedienung oder an der Frontplatte, um direkt von einer Betriebsart zur anderen zu wechseln.
Abspielen einer CD	Schieben Sie die CD in den CD-Schlitz und MEISTERSTÜCK beginnnt mit dem Abspielen der CD.
Lautstärkeregelung	Drücken Sie auf der Fernbedienung + oder - oder drehen Sie den Lautstärkeregler am MEISTERSTÜCK.
Verbindung mit einem Bluetooth Kopfhörer	In allen Betriebsarten außer Bluetooth: Halten Sie die Taste Am MEISTERSTÜCK oder der Fernbedienung gedrückt, oder drücken Sie SETUP einmal, dann + oder - (oder drehen Sie den Bedienkopf) zur Auswahr von [Bluetooth-Kopfhörer], wahren Sie dann [Bluetooth Verbindung] und drücken Sie danach zur Bestätigung auf OK. Das keine Symbol für den Bluetooth-Kopfhörer binkt und zeigt an, dass MEISTERSTÜCK bereit zum Verbinden ist. Das Bluetooth-Kopfhörersymbol ort auf zu blinken, wenn die Verbindung aktiv ist. Der Gerätename des verbundenen Bluetooth-Kopfhörers wird vorübergehend auf dem Display angezeigt. Hinweis: Die Verbindung erfolgt automatisch zwischen MEISTERSTÜCK und Bluetooth-Kopfhörer. Vergewissern Sie sich, dass sich ihr Bluetooth-Kopfhörer bereits im Suchmodus befindet;ephmen Sie zu Einzelheitenitte die Bedienungsanleitung Ihres Bluetooth-Gerätes zur Hilfe.
Trennen eines verbundenen Bluetooth-Kopfhörers	Drücken Sie SETUP einmal, danach + oder - (oder drehen Sie den Bedienkopf) zur Auswahr von [Bluetooth-Kopfhörer], wahren Sie dann [Bluetooth trennen] und drücken Sie dann zur Bestätigung auf OK.

5 Menu-Übersicht

Für das MEISTERSTÜCK stehen drei Menüs zur Verfügung.

• Einstellmenü (für bestimmte Einstellungen in einem Abspielmodus, z.B. [Autom. Sendersuchlauf] in der Betriebsart FM)
• Systemeinstellungen (für allgemeine Einstellungen, z.B. Uhrzeit/ Datum, Sprache, usw.)
• Hauptmenu (Zugang zu Abspielmenüs und Schlummerzeit)

Zugang zu den Menüs	Drücken Sie SETUP. Der Menuinhalt kann sich in entsprechenden Abspielarten untersuchen.
Ausbahl einer Option in den Menüs	Drehen Sie den Bedienknopf am MEISTERSTÜCK oder drücken Sie + oder – auf der Fernbedienung.
Bestätigung einer Auswahl in den Menüs	Drücken Sie OK. (Drücken Sie am MEISTERSTÜCK den Bedienknopf)
Im Menü einen Schritt darübergeben	Drücken Sie ↘.

6 Anzeige-Symbole

In der unten angegebenen Tabelle findsie Bedeutung der Anzeige-Symbole, wenn diese auf dem Display erschinen.

Wi-Fi Verbindung ist aktiv (mit Signalstärke).

Wi-Fi Verbindung ist getrennt.

LAN Verbindung ist aktiv.

LAN Verbindung ist ausgesteckt.

Ein Bluetooth-Gerät ist verbunden.

Ein Bluetooth-Kopfhörer ist verbunden.

Der Radiosender befindet sich in der Voreinstellungsliste.

FM RDS Informationen werden empfangen.

Radiosignal wird empfangen (mit Signalstärke).

Abspielmodus „Alle Titel wiederholen“ ist aktiv.

Abspielmodus „Einen Titel wiederholen“ ist aktiv

Abspielmodus „Ordner wiederholen“ ist aktiv.

Abspielmodus „Zufällige Wiedergabe“ ist aktiv.

Abspielmodus „Alle Titel in zufälliger Wiedergabe wiederholen“ ist aktiv.

Sleeptimer ist aktiv.

Stereosender ist verfügbar.

Tonwiedergabe ist stumm.

Ein USB-Gerät ist angeschlossen.

Pause beim Abspielen.

7 FM Radio

7.1 Betrieb

Auswahr des FM Radio-Modus	Drücken Sie die Taste am MEISTERSTÜCK oder auf der Fernbedienung. Oder drücken Sie einmal auf MENU und danach II oder (oder drehen Sie den Bedienkopf) zur Auswahr des FM Radio-Modus und drücken Sie zur Bestätigung auf OK.
Manuelle Senderwahl	Drücken Sie II oder . >> I Oder drücken und halten Sie den Bedienkopf, um die manuelle Senderwahl zu aktivieren.
Automatische Suche des nachsten verfügbar baren Senders	Drücken und halten Sie II oder . >> I Oder drücken Sie den Bedienkopf, um die automatische Senderwahl zu starten.
Speichern eines Radiosenders in der Voreinstellungsliste (Favoriten)	Es{laffen sich maximal 40 Radiosender speichern.1. Drücken und halten Sie die Taste FAV am MEISTERSTÜCK, bis die Voreinstellungsliste dargestellt wird.2. Drücken Sie + oder - (oder drehen Sie den Bedienkopf) zur Auswahr einer voreingestelltener Sendernummer und drücken Sie dann zur Bestätigung auf OK.
Direktes Speichern eines Radiosenders in der Voreinstellungsliste (1-9)	Stellen Sie einen Sender ein und drücken und halten Sie dann eine Voreinstellungstaste (1-9), umihn direkt in der Voreinstellungslste zu speichern.
Auswahl eines Radiosenders aus der Voreinstellungsliste	1. Drücken Sie auf FAV. 2. Drücken Sie + oder – (oder drehen Sie den Bedienknopf) zur Auswahl eines Radiosenders in der Voreinstellungsliste und drücken Sie dann zur Bestätigung auf OK. Oder Drücken Sie eine Favoritentaste (0–9), um einen gespeicherten, voreingestelltener Sender einzuschalten (1–40).
Informationen des Radiosenders durchsuchen (falls verfügbar)	Drücken Sie wiederholt auf INFO.
Ton stumm schalten oder wiederherstellen	Drücken Sie auf das Symbol × oder die Taste ⋿II.

7.2 Einstellungenmenu

Drücken Sie im FM-Radiobetrieb auf SETUP, um zum Einstellmenu zu gelangen (siehe Kapitel „Menüoptionen”). Folgende Optionen stehen zur Verfügung und die aktuellen Einstellungen (falls zutreffend) sind mit einem Sternchen (*) gekennzeichnet.

[Autom. Sendersuchlauf]

Zur automatischen Speicherung aller verfügbarbaren Radiosender in der Voreinstellungsliste.*

• Alle vorhandenen voreingestelltener Sender werden gelöscht.

[Suchlauf Einstellung]

Zur Auswahr, dass beim automatischen Suchlauf nur Sender mit starkem Empfangssignal berücksichtigt werden.

[Empfang Einstellung]

Radio horen in Stereo oder Mono-Qualität.

• [Bluetooth Kopfhörer]

Zum Verbinden oder Trennen eines Bluetooth-Kopfhörers siehe Kapitel „Allgemeine Funktionen".

• [Systemeinstellungen]

Siehe Kapitel „Systemeinstellungen".

[Hauptmu]

Zur Auswahl anderer Abspiel Funktionen oder für den Sleeptimer.

8 DAB Radio

8.1 Betrieb

Auswahl von DAB Radio	Drücken Sie die Taste am MEISTERSTÜCK oder auf der Fernbedienung. Oder drücken Sie einmal MENU und dann || oder >> (oder drehen Sie den Bedienkopf) zur Auswahl von DAB Radio und drücken Sie zur Bestätigung auf OK.
DAB-Senderuchen	Wenn Sie zum ersten Mal DAB wahren oder wenn die Senderliste leer ist, führt MEISTERSTÜCK automatisch einen vollständigen Suchlauf durch und speichert alle verfügbaren Sender in der Senderliste.
Einstellen eines Senders	Drücken Sie || der . ||
Speichern eines Radiosenders in der Voreinstellungsliste	Es konnen maximal 40 Radiosender gespeichert werden.1. Drücken und halten Sie die Taste FAV am MEISTERSTÜCK, bis die Voreinstellungsliste dargestellt wird.2. Drücken Sie + oder - (oder drehen Sie den Bedienkopf) zur Auswahl einer voreingestelltener Sendernummer und drücken Sie zur Bestätigung auf OK.
Direktes Speichern eines Radiosenders in der Voreinstellungsliste (1-9)	Stellen Sie einen Sender ein und drücken und halten Sie dann eine Voreinstellungstaste (1-9), umihn direkt in der Voreinstellungsliste zu speichern.
Auswahl eines Radiosenders aus der Voreinstellungsstte	1. Drücken Sie auf FAV. 2. Drücken Sie + oder - (oder drehen Sie den Bedienknopf) zur Auswahl eines Radiosenders in der Voreinstellungsstte und drücken Sie zur Bestätigung auf OK. Oder drücken Sie eine Voreinstellungsstaste (0-9), um einen gespeicherten, voreingestelltener Sender zu finden (1-40).
Informationen* des Radiosenders durchsuchen (falls verfügbar)	Drücken Sie wiederholt auf INFO.
Ton stumm schalten oder wiederherstellen	Drücken Sie auf das Symbol oder die Taste ▷.

*DAB-Informationen (falls verfügbar) enthalten: Sendername, Dynamic Label Segment (DLS), Signalstärke, Programmtyp (PTY), Ensemble-Name, Frequenz, Signafehlerrate, Bitrate und Audiostatus, Codec und Uhrzeit und Datum.

8.2 Einstellungenmenu

Drücken Sie im DAB-Modus auf SETUP, um zum Einrichtungsmenu zugegliangen (siehe Kapitel „Menüfunktionen"). Folgende Optionen stehen zur Verfügung und die aktuellen Einstellungen (falls zutreffend) sind mit einem Sternchen (*) gekennzeichnet.

[Senderliste]

Zeigt alle verfügbaren Sender an.

Vollständiger Suchlauf

Zum Suchen und Speichern aller verfügbaren Sender.

[Manuell einstellen]

Zur manuellen Sendersuche. Die Liste verfügbarer digitaler Radiosender wird dargestellt.

[Ungültige entfernen]

Zum Löschen aller inaktiven Sender aus der Senderliste.

[DRC]

Manche DAB-Sender bieten die Dynamic Range Compression (DRC) an. Mit der DCR-Einstellung wird der Lautstärkeunterschied zwischen leisen und lauten Passagen reduziert. Sie konnen zwischen DCR Hoch, DCR Niedrig und DCR Aus wahlen. Bei lauter Umgebung wird DCR Hoch empfohlen.

[Senderreihenfolge]

Zur Festlegung, wie die Sender bei der Sendersuche dargestellt werden. Folgende Optionen stehen zur Verfügung:

• [Alphanumericisch]: Die Sender werden in alphabetischer Reihenfolge aufgeführt,
• [Ensemble]: Es werden Sendergruppen aufgeführrt, die zusammen im gleichen Ensemble gesendet werden und

• [Gültig]: Es werden erst die aktiven Sender und danach die inaktiven Sender dargestellt.

• [Bluetooth Kopfhörer]

Zum Anschlieben oder Trennen eines Bluetooth-Kopfhörers siehe Kapitel „Allgemeine Funktionen".

• [Systemeinstellungen]

Siehe Kapitel „Systemeinstellungen".

[ Hauptmenü]

Um andere Abspielfunktionen oder den Sleeptimer zu wahlen.

9 Internet Radio

9.1 Betrieb

Zur Nutzung des Internetradios muss zuerst eine Internetverbindung über Wi-Fi oder Ethernet eingerichtet werden (siehe Kapitel „Erste Schritte" und „Netzwerk").

Auswahl von Internet Radio	Drücken Sie die Taste INTERNET am MEISTERSTÜCK oder auf der Fernbedienung. Oder drücken Sie einmal auf MENü, danach Über oder >oder drehen Sie den Einstellknopf) zur Auswahl von Internet-Radio und drücken Sie zur Bestätigung auf OK. MEISTERSTÜCK verbindet sich mit dem zuletzt verwendeten Netzwerk und dann mit dem zuletzt gehörten Sender.
Einstellen eines Radiosenders oder Podcast	siehe Kapitel „Senderliste".
Speichern eines Radiosenders in der Favoritenliste	Es konnen maximal 40 Radiosender gespeichert werden. 1. Drücken und halten Sie die Taste FAV am MEISTERSTÜCK, bis die Favoritenliste (Voreinstellungen) dargestellt wird. 2. Drücken Sie + oder - (oder drehen Sie den Einstellknopf) zur Auswahl der Nummer eines Favoritensenders und drücken Sie zur Bestätigung auf OK.
Direktes Speichern eines Radiosenders in der Favoritenliste (1-9)	Stellen Sie einen Sender ein und drücken und halten Sie eine Voreinstelltaste (1-9), um den Sender direkt in der Favoritenliste zu speichern.
Aufrufen eines Radiosenders aus der Favoritenliste	1. Drücken Sie die Taste FAV. 2. Drücken Sie + oder – (oder drehen Sie den Einstellknopf) zur Auswahl eines Radiosenders aus der Favoritenliste und drücken Sie dann zum Speichern auf OK. Oder drücken Sie die Voreinstelltasten (0–9), um einen gespeicherten voreingestelltten Sender (1–40) zu hören.
Informationen* des Radiosenders durchsuchen (falls verfügbar)	Drücken Sie wiederholt auf INFO.
Ton stumm schalten oder wiederherstellen	Drücken Sie die Taste

*Die Senderinformationen (falls verfügbar) enthalten: Künstler und Titelbezeichnung, Senderbeschreibung, Sender-Genre und Ort, Signalqualität, Codec und Abtastrate, Abspiel-Puffer und Datum.

9.2 Einstellungenmenu

Drücken Sie SETUP im Modus Internet Radio um zum Einstellungsmenü zu gelangen (siehe Kapitel „Menüoptionen”). Es stehen folgende Optionen zur Verfügung und die aktuellen Einstellungen (falls zutreffend) sind mit einem Sternchen (*) markiert.

• [Zuletzt gehört]

Einstellen der zuletzt gehörten Radiosender.

[Senderliste]

Einstellen verfügbarter Internet-Radiosender (siehe Kapitel „Senderliste").

• [Bluetooth Kopfhörer]

Verbinden oder Trennen eines Bluetooth-Kopfhörers, siehe Kapitel „Allgemeine Funktionen".

• [Systemeinstellungen]

Siehe Kapitel „Systemeinstellungen".

[ Hauptmenü]

Zur Auswahl von anderen Abspielarten oder Sleeptimer.

9.3 Senderliste

In der [Senderliste] stehen die folgenden Menüs und Untermenüs zur Verfügung:

[Meine Favoriten]

Suchen und Einstellen der Internet-Radiosender, die Sie zu „Meine Favoriten" im Webportal hinzugeführten haben (siehe Kapitel „Verwendenden des Webportals").

[Lokal (Name Ihres Ortes)]

Suchen und Einstellen von Sendern in ihrer Höhe. Die Sender sind in mehreren Kategorien gruppiert.

[Sender]

[Länder]: Suchen und Einstellen von Sendern nach Ort.
- [Genre]: Suchen und Einstellen von Sendern nach Genre.
- [Senderuchen]:Suche nach verfügbaren Radiosendern durch Eingabe von Stichworten.
- [Populäre Sender]: Suchen und Einstellen der beliebtesten Internet-Radiosender.
- [Neue Sender]: Suchen und Einstellen der beliebtesten Internet-Radiosender.

• [Podcasts]

• [Länder]: Suchen und Einstellen von Podcasts nach Ort.

• [Formate]: Suchen und Einstellen von Podcasts nach Genre.
  [Suchen Podcasts]: Suche nach verfügbaren Podcasts durch Eingabe von Stichworten.

[Meine hinzugeführten Radiostationen]

Suchen und Einstellen von Radiosendern, die Sie zu „Meine hinzugeführten Sender" im Webportal hinzugefügt haben (Siehe Kapitel „Verwendung des Webportals").

[Hilfe]

• [Zugriffcode erhalten]: Erhalt des Zugangscodes vom MEISTERSTÜCK.

[FAQ]: Hilfe zu halten gestalten Fragen, wenn das Internet-Radio nicht richtig Funktioniert.

9.4 Verwendung des Webportals

Über die Webseite des Portals Frontier Silicon Internet Radio konnen Sie „Meine Favoriten" organisieren und neue Internetradiosender auf einem Computer hinzufügen. Dazu müssen Sie sich zuerst beim Webportal anmelden.

1. Drücken Sie im Internet-Radiomodus auf SETUP (Einrichten) und wahlen Sie dann [Senderliste] > [Hilfe] > [Zugriffscode erhalten]. Notieren Sie den Zugangscode.
2. Gehen Sie im Web browser Ihres Computers auf die Seite www.wifiradio-frontier.com.
3. Melden Sie mit dem Zugangscode ein neuen Konto an.
4. Folgen Sie den Hinweisen im Webportal, verwenden Sie die Funktionen „Meine Favoriten" und „Meine hinzugeführten Radiostationen", um Radiosender hinzuzufugen.

Die in „Meine Favoriten“ hinzugeführten Sender konnen Sie durch [Meine Favoriten] im Internet-Radiomodus vom MEISTERSTÜCK horen.

Die in „Meine gespeicherten Sender“ hinzugeführten Sender konnen Sie durch [Meine hinzugeführten Radiostationen] im Internet-Radiomodus von MEISTERSTÜCK horen.

10 Spotify

i

Zum Abspielen von Musik, die von „Spotify" bereitgestellt wird, müssen Sie auf Ihr Mobiltelefon die „Spotify" App installieren, ein Konto einrichten und die Premium-Version erwerben (gebührenpflichtig). Ebenfalls muss Ihr Mobiltelefon im gleichen Wi-Fi Netzwerk angemeldet sein wie diesen MEISTERSTÜCK.

Aktuelle Hinweise zur Einrichtung von Spotify finden Sie unter: www.spotify.com/connect

10.1 Betrieb

Ihr Mobiletelefon mit Spotify musss im gleichen Wi-Fi Netzwerk angemeldet sein wie MEISTERSTÜCK.

Auswahr von Spotify	Drücken Sie die Taste●m MEISTERSTÜCK oder auf der Fernbedienung. Oder drücken Sie einmal auf MENU und dann ◆der (◆drehen Sie den Einstellknopf) zur Auswahr von Spotify und drücken Sie dann zur Bestätigung auf OK.
Auswahr eines Titels, Albums usw. und Abspielen in Spotify	Verwenden Sie die Spotify-App auf Ihr Mobiletelefon, um einen Titel zuuchen und abzuspielen.
Abspielen von Spotify durch MEISTERSTÜCK	Um einen Titel in Spotify abzuspielen drücken Sie „ ◆ VERFÜGBARE GERÄTE". Wählten Sie „MEISTERSTÜCK" aus der Liste der verfügbaren Geräte und die Musik wird gespielt.
Pause oder erneute Wiedergabe	Drücken Sie ◆I .
Zum vorherigen oder{nachsten Titel wechseln	Drücken Sie ◆der . ◆II
Speichern eines Titels in der der Favoritenliste	Sie konnen maximal 10 Titel speichern. 1. Drücken Sie auf SETUP, bis die Mitteilung zum Speichern in den Favoriten angezeigt wird und drücken Sie dann zur Bestätigung auf OK. 2. Drücken Sie + oder - (oder drehen Sie den Einstellknopf) zur Auswahl einer voreingestelltten Titelnummer und drücken Sie dann zur Bestätigung auf OK.
Direktes Speichern eines Titels (1–9) in der Favoritenliste	Wählen Sie einen Titel zum Abspielen aus und drücken und halten Sie eine voreingestellte Sendertaste (1–9), umihn direkt in der Favoritenliste zu speichern.
Abspielen eines Titels aus der Favoritenliste	1. Drücken Sie die Taste FAV. 2. Drücken Sie + oder - (oder drehen Sie den Einstellknopf) zur Auswahl eines Titels in der Favoritenliste und drücken Sie dann zur Bestätigung auf OK. Oder drücken Sie die voreingestelltten Sendertasten (0–9), um direkt auf einen Favoritentitel (1–10) zuzugreifen.
Informationen zum Titel durchsuchen (falls verfügbar)	Drücken Sie wiederholt auf INFO.

10.2 Einrichtungsmenu

Drücken Sie im Spotify-Modus auf SETUP, um zum EinrichtungsmENU zu gelangen (siehe Kapitel „Menüoptionen"). Es stehen folgende Optionen zur Verfügung und die aktuellen Einstellungen (falls zutreffend) sind mit einem Sternchen (*) markiert.

• [Bluetooth Kopfhörer]

Zum Verbinden oder Trennen eines Bluetooth-Kopfhörers, siehe Kapitel „Allgemeine Funktionen".

[Systemeinstellungen]

Siehe Kapitel „Systemeinstellungen".

[Hauptmu]

Zur Auswahr von anderen Abspielarten oder Sleeptimer.

11 My Music

HINWEIS!

Gefahr der Beschädigung!

Unsachgemäß Handhabung des MEISTERSTÜCK kann zu Beschädigung führen.

• Verbinden Sie MEISTERSTÜCK nicht direkt mit dem USB-Anschluss eines Computers oder eines anderen externen Speichermediums wie etwa einer externen Festplatte.

i

In My Music können Sie Titel (Audiodateien) abspielen, die sich auf einem USB-Speicherstick oder einem Medienserver (UPnP) befinden und sich im gleichen Wi-Fi-Netzwerk wie MEISTERSTUCK befinden.

11.1 Betrieb

Auswahl von „Meine Musik“	Drücken Sie die Taste „auf der Fernbedienung. Oder drücken Sie einmal MENU, danach „oder drehen Sie den Einstellknopf) zur Auswahl von „Meine Musik" und drücken Sie dann zur Bestätigung auf OK.
Abspielen von Titeln, die auf einem USB-Stick gespeichert sind	Stecken Sie den USB-Stick in den USB-Eingang des MEISTERSTÜCK. Drücken Sie dann SETUP und wahren Sie [USB Playback] aus dem Einrichtungsmenu (siehe Kapitel Einrichtungsmenu auf der{nachsten Seite).
Pause oder erneute Wiedergabe	Drücken Sie „II.
Zum{nachsten oder vorherigen Titel wechseln	Drücken Sie „üder . „
Schnelle Vorwärts- oder Rückwärtssuche innerhalb eines Titels (Audiodatei)	Drücken und halten Sie beim Abspielen || oder >>
Hinzufügen eines Titels in „Meine Playlist“	Drücken und halten Sie >> oder den Einstellknopf, wenn die Datei im Auswahlmenü markiert ist.
Ausbahl eines Abspielmodus	Drücken Sie wiederholt auf FAV. • = Alle Titel wiederholen • = Einen Titel wiederholen • = Zufallsmodus • = Alle Titel zufällig wiederholen
Informationen zum Titel (Audiodatei) durchsuchen (falls verfügbar)	Drücken Sie wiederholt auf INFO.

11.2 Einrichtungsmenu

Drücken Sie im Modus „Meine Musik“ auf SETUP, um zum Einrichtungsmenu zu gelangen (siehe Kapitel „Menüoptionen“). Es stehen folgende Optionen zur Verfügung und die aktuellen Einstellungen (falls zutreffend) sind mit einem Sternchen (*) markiert.

[Gemeinsame Medien]

ZurSuchenachAudiodateienimWi-Fi-oder Ethernet-Netzwerk.

Sobald ein Medienserver gefunden ist, wird ein Auswahlmenü zur Wahl von Audiodateien zum Abspielen vom MEISTERSTÜCK angezeigt.

• [USB Abspielen]

Zuruche nach Audiodateien auf dem angeschlossenen USB-Speicherstick.

Sobald ein USB-Stick gefunden wurde, wird ein Auswahlmenü zur Wahl von Audiodateien zum Abspielen vom MEISTERSTÜCK angezeigt.

[Meine Playlist]

Zum Sachen und Abspielen von Audiodateien, die in „Meine Playlist“ gespeichert sind.

[Wiederholen]

Zum Ein- oder Ausschalten der Wiederholungsfunktion beim Abspielen von aktuellem Ordner/ Playlist.

[Shuffle]

Zum Ein- oder Ausschalten des Zufallsmodus beim Abspielen von aktivellem Ordner/ Playlist.

• [ Playlist leeren ]

Löscht Einträge aus „Meine Playlist".

• [Server entfernen]

Wenn these Einstellung auf „JA“ gesetzt wird, werden inaktive Medienserver angezeigt. Sie können dann einen Medienserver ausgehalten und diesen „aufwecken“ (WOL-Funktion), um Audiodateien vom MEISTERSTÜCK abzuspielen.

• [Bluetooth Kopfhörer]

Zum Verbinden oder Trennen eines Bluetooth-Kopfhörers, siehe Kapitel „Allgemeine Funktionen".

• [Systemeinstellungen]

Siehe Kapitel „Systemeinstellungen".

[ Hauptmenü]

Zur Auswahr von anderen Abspielarten oder Sleeptimer.

12 Bluetooth

MEISTERSTÜCK kann sich innerhalb eines Bereichs von ca. 10 Metern mit Bluetooth-fähigen Abspielgeräten verbinden.

12.1 Verbinden

1. Drücken Sie die Taste am MEISTERSTUCK oder auf der Fernbedienung. Oder drücken Sie einmal auf SETUP, danach + oder - (oder drehen Sie den Einstellknopf) zur Auswahl von Bluetooth und drücken Sie dann zur Bestätigung auf OK.
   Das keine Bluetooth-Symbol binkt und zeigt an, dass MEISTERSTUCK bereit zum Verbinden ist.
2. Schalten Sie an Ihrhempoth-fahigen Abspielgerät die Bluetooth-Funktion ein und suchen Sie nach verfügbaren Bluetooth-Geräten.
3. Wahlen Sie „MEISTERSTÜCK" aus der Liste verfügbarer Bluetooth-Geräte, um die Verbindung einzurichten.
4. Das Bluetooth-Symbol hört auf zu blinken, wenn die Verbindung zustande gekommen ist.

12.2 Betrieb

Auswahr desBluetooth Audio-Modus	Drücken Sie die Taste®am MEISTERSTÜCK oder auf der Fernbedienung.Oder drücken Sie einmal auf MENU, danach®oder (oder drehen Sie den Einstellknopf) zur Auswahr von Bluetooth und drücken Sie dann zur Bestätigung auf OK.
Musk abspielen	Wählen Sie eine Audiodatei von ihrem Bluetooth-fähigen Abspielgerät und starten Sie die Wiedergabe.
Pause oder erneutes Abspielen	Drücken Sie ®.
Wechseln zur vorherigen oder{nachsten Audio-Datei	Drücken Sie ||oder . ||
Schnelle Vorwärts-und Rückwärtssuche innerhalb eines Titels	Drücken und halten Sie beim Abspielen ||oder ||
Trennen derBluetooth-Verbindung	Schalten Sie auf einen anderen Abspielmodus, oder Wahlen Sie [BT Trennen] aus dem Einstellungsmenu (siehe unter), oder Drücken und halten Sie
Informationen zumTitel durchsuchen(falls verfügbar)	Drücken Sie wiederholt auf INFO.

12.3 Einrichtungsmenu

Drücken Sie SETUP im Bluetooth-Audiomodus, um das EinrichtungsmENU auszuwahlen (siehe Kapitel „Menüoptionen"). Folgende Optionen stehen zur Verfugung und die aktuellen Einstellungen (falls zutreffend) sind mit einem Sternchen (*) gekennzeichnet.

• [Bluetooth getrennt]

Zum Trennen der Bluetooth-Verbindung.

[Details anzeigen]

• [Bluetooth Info]: Den vorhandenen Bluetooth-Verbindungsstatus anziegen.

• [Verbunden mit]: Den Name des derzeit verbundenen Bluetooth-Geräts anziegen.

• [Systemeinstellungen]

Siehe Kapitel „Systemeinstellungen".

• [Hauptmenü]

Zur Auswahl von anderen Abspielarten oder Sleeptimer.

13 AUX In 1

13.1 Betrieb

Ihr externes Abspielgerät (z.B. Blu-ray-Player) muss mit einem Audiokabel (mit RCA-Stecker, nicht mitgeliefert) an der AUX-Eingangsbuchse 1 des MEISTERSTÜCK angeschlossen werden.

Auswahl des AUX In 1 Modus	Drücken Sie die Taste AAM MEISTERSTUCK oder auf der Fernbedienung, um auf AUX In 1 umzuschalten. Oder drücken Sie einmal auf MENU, danach loder (oder drehen Sie den Einstellknopf) zur Auswahl von AUX In 1 und drücken Sie dann zur Bestätigung auf OK.
Starten und Steuern der Wiedergabe	Alle Abspieltätigkeiten werden am externen Abspiel gerät durchgeführt.
Ton stumm schalten oder wiederherstellen	Drücken Sieoder die Taste U

13.2 Einrichtungsmenu

Drücken Sie im Modus AUX In 1 auf SETUP, um zum EinrichtungsmENU zu gelangen (siehe Kapitel „Menüoptionen"). Folgende Optionen stehen zur Verfugung und die aktuellen Einstellungen (falls zutreffend) sind mit einem Sternchen (*) gekennzeichnet.

• [Bluetooth Kopfhörer]
  Zum Verbinden oder Trennen eines Bluetooth-Kopfhörers, siehe Kapitel „Allgemeine Funktionen".
• [Systemeinstellungen]

Siehe Kapitel „Systemeinstellungen".

• [Hauptmenu]

Zur Auswahl von anderen Abspielarten oder Sleeptimer.

14 AUX In 2

14.1 Betrieb

Ihr externes Abspielgerät (z.B. mp3-Player) muss mit einem Audiokabel (mit 3,5 mm Stecker, nicht mitgeliefert) an der AUX-Eingangsbuchse 2 des MEISTERSTÜCK angeschlossen werden.

Auswahl des AUX In 2 Modus	Drücken Sie die Taste am MEISTERSTÜCK oder auf der Fernbedienung, um auf AUX In 2 umzuschalten. Oder drücken Sie einmal auf MENü, danach über den Drehren Sie den Einstellknopf) zur Auswahl von AUX In 2 und drücken Sie dann zur Bestätigung auf OK.
Starten und Steuern der Wiedergabe	Alle Abspieltagkeiten werden am externen Abspiel gerät durchgeführt.
Ton stumm schalten oder wiederherstellen	Drücken Sie oder die Taste

14.2 Einrichtungsmenu

Drücken Sie im Modus AUX In 2 auf SETUP, um zum EinrichtungsmENU zu gelangen (siehe Kapitel „Menüoptionen"). Folgende Optionen stehen zur Verfugung und die aktuellen Einstellungen (falls zutreffend) sind mit einem Sternchen (*) gekennzeichnet.

• [Bluetooth Kopfhörer]
  Zum Verbinden oder Trennen eines Bluetooth-Kopfhörers, siehe Kapitel „Allgemeine Funktionen".
  [Systemeinstellungen]

Siehe Kapitel „Systemeinstellungen".

[Hauptmu]

Zur Auswahl von anderen Abspielarten oder Sleeptimer.

15 Optischer Modus

15.1 Betrieb

Ihr externes Abspielgerät (z.B. Audio-Veränder) muss mit einem Audiokabel (mit optischen Stecker, nicht mitgeliefert) am optischen Eingang des MEISTERSTÜCK angeschlossen werden.

Auswahl des optischen Modus	Drücken Sie die Tastes auf der Fernbedienung. Oder drücken Sie einmal auf MENU, danach oder > oder drehen Sie den Einstellknopf) zur Auswahl des optischen Modus und drücken Sie dann zur Bestätigung auf OK.
Starten und Steuern der Wiedergabe	Alle Abspiel;tigkeiten werden am externen Abspiel gerät durchgeführt.
Ton stumm schalten oder wiederherstellen	Drücken Sie oder die Tastes >

15.2 Einrichtungsmenu

Drücken Sie im optischen Eingangsmodus auf SETUP, um zum Einrichtungsmenu zu gelangen (siehe Kapitel „Menüoptionen”). Folgende Optionen stehen zur Verfügung und die aktuellen Einstellungen (falls zutreffend) sind mit einem Sternchen (*) gekennzeichnet.

• [Bluetooth Kopfhörer]
  Zum Verbinden oder Trennen eines Bluetooth-Kopfhörers, siehe Kapitel „Allgemeine Funktionen".
• [Systemeinstellungen]

Siehe Kapitel „Systemeinstellungen".

[Hauptmu]

Zur Auswahl von anderen Abspielarten oder Sleeptimer.

i

Der optische Eingang besteht nur Musikquellen mit Linear PCM, 2 Kanälen 16 Bit oder 24 Bit.

16 CD-Modus

HINWEIS!

Gefahr der Beschädigung!

Unsachgemäß Handhabung des MEISTERSTÜCK kann zu Beschädigung führen.

• Stecken Sie keine Mini-CD oder vom normalen CD-Format abweichende Tonträger in das MEISTERSTUCK.

16.1 Betrieb

MEISTERSTÜCK kann auf einer Audio-CD, CD-R und CD-RW gespeicherte Audiodateien abspielen. Die Wiedergabe hängt auch von der Qualität der CD ab.

Auswahr des CD-Modus	Drücken Sie die Taste cām MEISTERSTÜCK oder auf der Fernbedienung. Oder drücken Sie einmal auf MENU, danach II<oder >üder drehen Sie den Einstellknopf) zur Auswahr von CD-Modus und drücken Sie dann zur Bestätigung auf OK.
Unterbrechen (Pause) oder weiter abspielen	Drücken Sie auf II.
Wiedergabe anhalten	Drücken Sie auf ■.
Zum vorherigen oder)nachsten Titel wechseln	Drücken Sie aufII<oder . >>II
Schnelle Rückwärt-s oder Vorwärtssuche in einem Titel	Drücken und halten Sie beim Abspielen II<oder >>II.
Auswahlen eines Abspielmodus	Drücken Sie wiederholt auf FAV. • = Alle Titel wiederholen • = Einen Titel wiederholen • = Zufallsmodus
Suche der Informationen zur Audiodatei (falls verfügbar)	Drücken Sie mehrmals auf INFO.

16.2 Einrichtungsmenu

Drücken Sie im CD-Modus auf SETUP, um zum Einrichtungsmenu zugehalten (siehe Kapitel „Menüoptionen“) Folgende Optionen stehen zur Verfügung und die aktuellen Einstellungen (falls zutreffend) sind mit einem Sternchen (*) gekennzeichnet.

• [Bluetooth Kopfhorer]
• Zum Verbinden oder Trennen eines Bluetooth-Kopfhörers, siehe Kapitel „Allgemeine Funktionen".
  [Systemeinstellungen]

Siehe Kapitel „Systemeinstellungen".

[Hauptmenu]

Zur Auswahl von anderen Abspielarten oder Sleeptimer.

Mit dem Sleeptimer (Schlummerfungtion) stellen Sie die Zeitdauer ein, bevor sich MEISTERSTUCK automatisch abschaltet.

1. Drücken Sie SETUP im Abspielmodus und wahlen Sie dann [Hauptmenü] und [Schlummer].

Oder drücken Sie direkt die Taste SLEEP, um Schlummerfungtion ein oder auszuschalten.

1. Drücken Sie + oder - (oder drehen Sie den Einstellknopf) zur Auswahl der Schlummerzeit (5, 10, 15, 30, 45, 60, 90, 105 oder 120 Min).
2. Drücken Sie auf OK, um die Auswahl zu bestätigen.

Wenn der Sleeptimer aktiv ist, werden das Schlummersymbol (und die verbleibende Zeit angezeigt. Zum Abschalten des Sleeptimer wahlen Sie [Schlummer aus].

18 Systemeinstellungen

18.1 Zugang zu den Systemeinstellungen

• Drücken Sie in einem Abspielmodus auf SETUP und wahren Sie dann [Systemeinstellungen]
• Einzelheiten zu jeder Einstellung befinden sich in den nachsten Kapiteln.

Die aktuellen Einstellungen (falls zutreffend) sind mit einem Sternchen (^*) gekennzeichnet.

Schlagen Sie zuSuche und Auswahl von Systemeinstellungen im Kapitel „Menüoptionen" nach.

18.2 Equalizer

Wahlen Sie eine der Equalizer-Optionen, um den Klang an ihre Bedürfnisse anzupassen.

[3D Sound]

3D Sound erweitert die Stereobühne und verbessert so die räumliche Wiedergabe ihrer Musik.

[Lautstärke]

Mit Lautstärke werden die Höhen/Tiefen an die jeweilige Lautstärke angepasst, sodass feine Töne auch bei leiser Musik klar zu horen sind.

[Bass]

Einstellen der Basse, um den Klang an ihre Bedürfnisse anzupassen.

[Hohen]

Einstellen der Höhen, um den Klang an ihre Bedürfnisse anzupassen.

Wahlen Sie eine der folgenden voreingestellten Optionen für den Equaliser: [Flach], [Pop], [Rock], [Jazz] und [Klassik].

18.3 Netzwerk

• [Netzwerkassistent]

Zum Einrichten einer Netzwerkverbindung.

[PBC WLAN Aufbau]

Wahlen Sie diese Option, wenn Ihr drahtloser Router die Einrichtungsmethoden WPS oder PBC unterstützen.

• [Einstellungen anzeigen]

Zur Darstellung der aktuellen Netzwerkinformationen.

[WLAN-Region]

Zur Auswahle einer WLAN-Region.

[Manuelle Einstellungen]

Wahlen Sie unter der Option [Drahtlos] [DHCP aktiv] aus, um die IP-Adresse automatisch zuzuweisen oder [DHCP inaktiv], um sie manuell zuzuweisen.

Zur Einrichtung einer NetRemote PIN.

• [Netzwerkprofil]

Zum Anzeigen einer im MEISTERSTUCK gespeicherten Netzwerkliste.

• [Netzwerkeinstellungenlös]

Löscht alle Netzwerkeinstellungen.

• [Netzwerkverbindung halten]

Hält die Netzwerkverbindung aufrecht. Damit konnen Sie MEISTERSTÜCK unter Verwendung einer Remote App aus dem Standby aktivieren.

18.4 Zeit/Datum

[Zeit-/Datumseinst]

Zur Einstellung von Uhrzeit und Datum.

• [Auto Update]

Zur Auswahl einer Quelle (Radio, Internet-Netzwerk oder kein Update) zur automatischen Aktualisierung der Uhrzeit.

Wenn Sie die Uhrzeit von einer Quelleactualisieren (Radio - FM/DAB), ist die Sommerzeit-Einstellung nicht wirksam.

Wenn Sie die Uhrzeit vom Internet-Netzwerkactualisieren, müssen Sie ihre Zeitzone einstellen.

• [Format einst]

Zur Einstellung des Zeitformats (12 oder 24 Stunden).

• [Zeitzone einstellen]

Zur Festlegung einer Zeitzone.

[Sommerzeit?]

Zur Aktivierung oder Deaktivierung der Sommerzeit.

18.5 Inaktiver Standby

• Mit dieser Option konnen Sie die Zeitdauer festlegen, bevor sich MEISTERSTÜCK automatisch abschaltet. Verfügbare Optionen: Aus, 2, 4, 5 und 6 Stunden.

18.6 Sprache

• Mit dieser Option konnen Sie die Sprache festlegen. Verfügbare Optionen: Deutsch, Englisch, Dänisch, Spanisch, Französisch, Italienisch, Niederlandisch, Norwegisch, Polnisch, Portugiesisch, Finnisch, Schwedisch und Türkisch.

18.7 Werkseinstellungen

• Mit dieser Option werden alle benutzerdefinierten Einstellungen gelöscht und durch die ursprünglichen Werkseinstellungen ersetzt.

18.8 Software update

• [Auto-Update]

Zur regelmäßigen automatischen Suche nach Aktualisierungen.

• [Jetzt prüfen]

Zur sofortigenuche nach Aktualisierungen.

Wenn eine neue Software verfügbar ist, wird MEISTERSTÜCK Sie Fragen, ob Sie die Aktualisierung durchführten wollen.

Vergewissern Sie sich vor einer Software-Aktualisierung, dass MEISTERSTÜCK über eine stabile Stromversorgung verfügbar. Ein Trennen der Stromzufahr während eines Software-Updates kann das MEISTERSTÜCK beschädigen.

18.9 Einrichtungsassistent

• Zur Durchführung der ersten Einrichtung (siehe Kapitel "Erste Einrichtung").

18.10 Info

• Hier wird die aktuelle Software-Version, Spotify-Version, Radiokennung und Gerätename angezeigt.

18.11 Anzeigehelligkeit

• [Dimmer Level]

Zur Auswahl der Helligkeit der Anzeige. Folgende Options konnen gewählt werden: [Hoch], [Mittel], [Gering] oder [Auto].

Wenn [Auto] gewählt wird, wird die Helligkeit über den Sensor an der Front des MEISTERSTÜCK automatisch an das Umgebungslicht angepasst.

18.12 Multi-room

Ihr MEISTERSTÜCK lässt sich mit anderen kompatiblen Produkten als Teil eines Multi-Room-Systems verwenden Produkte im gleichen WiFi-Network, die in der gleichen Multi-Room-Gruppe synchronisiert sind, können den gleichen Inhalt in Ihrer Wohnung wiedergeben. Sie können auch mehrere Gruppen für verschiedene Bereiche Ihres Hauses oder für verschiedene Benutzer einrichten.

Sie können die Multi-Room-Gruppen in den Systemeinstellungen mit den folgenden Optionen konfigurieren:

[Details anzeigen]

Zur Ansicht des derzeitigen Multi-Room-Status:

• [Entkoppelt]: MEISTERSTÜCK ist nicht Teil einer Gruppe.
  [Server]: MEISTERSTÜCK sendet Audioinhalte an andere Gruppenmitglieder.

• [Nutzer]: MEISTERSTÜCK erhält Audioinhalte von anderen Produkten in der Gruppe.

• [Neue Gruppe erstellen]

Zur Erstellung einer neuen Multi-Room-Gruppe.

[Zur Gruppe hinzufugen]

Zum Hinzufugen von anderen kompatiblen Produkten zu einer aktuellen Multi-Room-Gruppe.

• [Liste aktueller Nutzer]

Darstellung einer Seite kompatibler Produkte, die Audioinhalte vom MEISTERSTÜCK empfangen.

[Gruppe verlassen]

Zum Entfernen von kompatiblen Produkten aus einer Multi-Room

Gruppe.

[Gruppe auflösen]

Zum Auflösen einer Multi-Room-Gruppe. Dann wird jeder Produkt in der Gruppe einzeln betrieben.

19 Verwendung der UNDOK™ App zur Steuerung des MEISTERSTÜCK

MEISTERSTUCK ist kompatibel mit der UNDOK™ App von Frontier Silicon. Die App bietet umfassende Fernbedienungsfunktionen für FS-basierte Audiomodule mit iOS oder Android Smartphone.

Installieren und Verwenden der UNDOK™ App:

1. Laden Sie die UNDOK™ App vom „App Store" oder von „Google Play" herunter und installieren Sie sie auf Ihr hem iOS oder Android

Smartphone.

1. Verbinden Sie Ihr Smartphone mit dem gleichen Wi-Fi-Netzwerk wie MEISTERSTUCK.
2. Starten Sie die UNDOK™ App auf Ihrhem Smartphone. Die Appucht nach kompatiblen Audiosystemen. Sie können auch „Audiosystem einrichten“ wahlen, um die Suche nach Audiosystemen zu starten.

1. Wahlen Sie, Meisterstück" aus der Liste verfügbarer Audiosysteme.

1. Steuern von Meisterstück über die UNDOK™ App.

Ihr MEISTERSTÜCK lässt sich mit anderen kompatiblen Produkten als Teil eines Multi-Room-Systems verwenden. Sie können die UNDOK™ App zur Verwaltung der Multi-Room-Gruppen verwenden:

1. Drücken Sie das Symbol „Gruppe bearbeiten“ ( ) in der Liste verfügbarer Audiosysteme.

1. Fügen Sie MEISTERSTÜCK einer Multi-Room-Gruppe hinzu oder entfernen Sie es, ändern Sie einen Gruppenamen oder loschen Sie eine Gruppe, falls gewünscht.

20 Fehlerbehebung

Bei allen elektrischen Geräten konnen Störungen konnen Störungen auftreten. Dabei muss es sich nicht immer um einen Defekt am MEISTERSTÜCK handeln. Prüfen Sie deshalb anhand nachfolgender Tabelle, ob Sie die Störung selbst beseitigen konnen.

Störung	Mögliche Ursache	Behebung
Gerät schaltet nicht ein	Netzkabel ist nicht richtig angeschlossen.	Schreiben Sie das Netzkabel richtig an.
MEISTERSTÜCK reagiert nicht	Fehler am MEISTERSTÜCK.	Trennen Sie den Stecker und stecken Sieihn wieder ein. Schalten Sie MEISTERSTÜCK dann wieder ein.
Fernbedienung funktioniert nicht oder nur fehlerhaft	Abstand zum MEISTERSTÜCK ist zu groß.	Verringern Sie den Abstand zwischen Fernbedienung und MEISTERSTÜCK.
	Batterie ist leer.	Tauschen Sie die Batterie aus.
Kein Ton oder schlechter Ton	Ton ist abgeschaltet ausgeschaltet.	Regeln Sie die Lautstärke.
	MEISTERSTÜCK ist nicht im wichtigen Abspielmodus.	Wählen Sie einen anderen Abspielmodus / Audioquelle.
	Kopfhörer ist eingesteckt.	Ziehen Sie den Kopfhörerstecker.
	Empfang von FM/DAB oder Internet ist schlecht.	Richten Sie die FM/DAB- Antenne aus oder prüfen Sie die Wi-Fi-Verbindung.
	Störungen durch andere Funksender oder Geräte.	Erhöhen Sie den Abstand zwischen MEISTERSTÜCK und anderen Geräten.
	Kein Ton bei Optical In.	Wählen Sie PCM als Ausgang am externen Gerät.
Unzureichende Wi-Fi-Signalstärke	Der Router ist zuweit entwickelten oder blockiert.	Stellen Sie MEISTERSTÜCK{naher zum Router oderändern Sie die Lage der Wi-Fi-Antenne.
Keine Verbindung zum Wi-Fi-Netzwerk	Router ist nicht eingeschaltet oder Funktioniert nicht richtig.	Schalten Sie ihren Router ein oder prüfen Sie den Router-Zustand.
	Falsches Einrichtungs-verfahren.	Prüfen Sie, ob IhrRouter WPSunterstützt und das richtige Einrichtungs-verfahren verwendet (PBC oder PIN).
		Konfigurieren Sie nochmals die Wi-Fi-Einstellungen.
Internet-Radiosender Funktioniert manchmal nicht.	Manche Sender understands nur eine begrenzte Zahl an Hörern.	Versuchen Sie es später nochmals.
	Der Radiosender sendet nicht.	Versuchen Sie es später nochmals.
Einige Internet-Radiosender verschwinden von der Senderliste.	Der Sender wird von der,Liste entwickelten, wenn er nicht sendet.	Versuchen Sie es später nochmals.Wenn der Sender wieder zu halten beginnnt, erscheidert er wieder in der,List.
CD-Wiedergabe startet nicht.	CD-Format wird nicht entwickelten.	Stecken Sie das richtige CD-Format in den CD-Schlitz.
	CD ist verschmutzt.	Reinigen Sie die CD.
	CD ist beschädigt.	Stecken Sie eine andere CD in den CD-Schlitz.
USB-Gerätk Funktioniert nicht.	USB-Wiedergabe wird nicht unterstützt.	Prüfen Sie Dateien und Dateisystem am USB-Gerät.
	USB-Gerätlädt nicht.	Prüfen Sie das USB-Kabel.

21 Reinigung

HINWEIS!

Sachschaden durch unsachgemäße Reinigung!

Falsche Reinigung kann zu eingeschrankter Funktionalität und Schäden am MEISTERSTÜCK führen.

• Verwenden Sie keinesfalls scharfe oder Lösungsmittelhaltigen Reinigungsmittel, da diese die Oberfläche des MEISTERSTÜCK angreifen.
• Verwenden Sie keine Heiß- oder Druckluft zur Trocknung des MEISTERSTÜCK.
  Die Ecken und Kanten des MEISTERSTUCK sind druckempfindlich. Schützen Sie diese vor zu hohem Druck.

Fingerabdrücke und leichte Verschmutzungen reinigen

Reinigen Sie MEISTERSTUCK nur von außen mit einem trockenen, weichen Tuch.

Starke Verschmutzungen reinigen

• Reinigen Sie MEISTERSTÜCK nur von außen mit einem leicht angefeuchteten Tuch und trocknen Sie MEISTERSTÜCK dann mit einem weichen, trockenen Tuch.

22 Garantie

Für die Geltendmachung von Garantieansprüchen gilt - ohne dass dadurch ihre gesetzlichen Rechte eingeschrankt werden - Folgendes:

Garantieansprüche können nur innerhalb eines Zeitraums von max. 2 Jahren (1 Jahr in Nordamerika und Australien) gerechnet ab Kaufdatum, geltend gemacht werden.

• Innerhalb der Garantiezeit beseitigt sonoro audio GmbH nach eigener Wahl durch Reparatur oder Austausch des MEISTERSTÜCK unentgeltlich alle Mängel, die auf Material- oder Herstellungsfehlern berufen.

• Bei Reklamationsanfragen wenden Sie sichitte an unseren Kundenservice. Die Kontaktdaten finden Sie unter „Kontaktdaten" oder unter www.sonoro.de.

Mit Reparatur oder Austausch des MEISTERSTÜCK beginnt kein neuer Garantiezeitraum. Maßgeblich bleibt der Garantiezeitraum von 2 Jahren (1 Jahr in Nordamerika und Australien) ab Kaufdatum.

Von der Garantie ausgenommen sind Batterien, Schäden durch unsachgemäßen Gebrauch, normaler Verschleiß und Verbrauch sowie Mängel, die den Wert oder die Gebrauchstauglichkeit des MEISTERSTÜCK nur unherheblich beeinflussen. Bei Eingriffen, die nicht von dem von uns autorisierten Servicezentrum vorgenommen wurden, erlischt die Garantie ebenfalls.

sonoro audio GmbH

Nordkanalallee 94

41464 Neuss

Germany

Telephone: [phone]

Fax: [phone]

E-mail: [e-mail]

Internet: www.sonoro.de

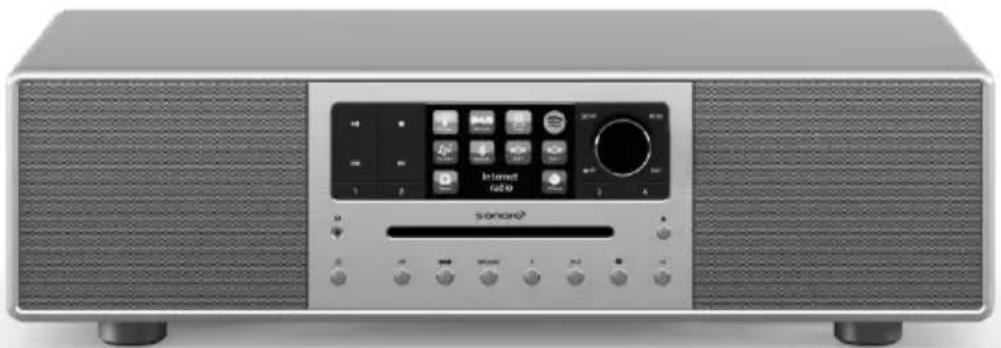

MEISTERSTÜCK

(SO-610)

Internet: www.sonoro.de

2.1 Systeme musical sté reproduction

Mode d'emploi

Table des matières

1 Introduction 118

Internet: www.sonoro.de

2.1 Sistema audio stereo

Manuale operativo

Sommario

1 Introduzione 172

Internet: www.sonoro.de

MEISTERSTÜCK (SO-610)

2.1 stereo muzzlesystem

15 Optische modus 266

15.1 Bediening.. 266
15.2 Menu Setup 266

16 CD-modus 267

16.1 Bediening 267
16.2 Menu Setup 268

17 Slaaptimer 269
18 Systeminstallingen 270

18.1 Toegang tot de systeeminstallingen 270
18.2 Equalizer 270
18.3 Network 270
18.4 Tijd/datum 271
18.5 Inactieve stand-by 272
18.6 Taal 272
18.7 Fabrieksreset 272
18.8 Software update 272
18.9 Setup wizard 272
18.10 Info 272
18.11 Achtergrondverlichting 272
18.12 Multi-Room 273

19 De app UNDOK™ gelebruiken om MEISTERSTÜCK te bedieren...... 274
20 Probleem oplossen 276
21 Reiniging 279
22 Garantie 280

1 Inleiding

2.3 Technische gegevens

Alle netwerkinstellungen wissen.

• [Netwerk verbonden houden]

1. Bedien Meisterstück via de UNDOK™ app.

Internet: www.sonoro.de

2.1 stereo musik system

4 Grundlaggende Funktion 298
