Produkttyp	Trockensauger
Marke	Cleanfix
Modell	S 21
Spannung	230 V
Leistung	1100 W
Unterdruck	200 mbar
Behältervolumen	16,5 L (Staubbeutel)
Nutzinhalt	24 L
Kabellänge	10 m
Anzahl Rollen	4
Gewicht (mit Zubehör)	12,7 kg
Abmessungen (L x B x H)	42 x 42 x 65 cm
Schallpegel	65 dB (A)
Filtertyp	Doppelschicht-Papierbeutel, Filterkorb mit Baumwollgewebe
Im Lieferumfang	Saugschlauch, 2-teiliges Saugrohr, Universaldüse, Polsterdüse, Sauganschlussmuffe
Verwendung	Absaugung von ungefährlichen Trockenstäuben
Wartung	Reinigung des Filterkorbs, Waschen des Baumwollgewebes bei 30°C
Sicherheit	Gemäß Normen EN 60335, EN 55014, IEC 62233
Lagerung	An einem trockenen Ort, Temperatur >0°C

Häufig gestellte Fragen - S 21 Cleanfix

Wie wechsle ich den Staubbeutel beim Cleanfix S 21?

Schalten Sie den Sauger aus und ziehen Sie den Netzstecker. Öffnen Sie die Verschlusshebel und heben Sie den Motorkopf an. Entfernen Sie den Filterkorb mit dem vollen Beutel. Entsorgen Sie den gebrauchten Beutel. Öffnen Sie einen neuen Doppelschicht-Beutel, setzen Sie den Gummiring auf den inneren Anschluss. Setzen Sie den Filterkorb wieder ein und schließen Sie den Motorkopf.

Was tun bei unzureichender Saugleistung?

Überprüfen Sie, ob das Kabel richtig eingesteckt und der Schalter eingeschaltet ist. Untersuchen Sie Schlauch, Rohre und Staubbeutel: Eine Verstopfung oder ein voller Beutel verringert die Saugkraft. Reinigen oder ersetzen Sie den Beutel. Stellen Sie sicher, dass der Motordeckel richtig geschlossen ist.

Kann der Cleanfix S 21 Flüssigkeiten aufsaugen?

Nein, das Modell S 21 ist ein reiner Trockensauger. Es ist nicht zum Aufsaugen von Wasser oder Flüssigkeiten geeignet. Die Verwendung für Flüssigkeiten kann das Gerät beschädigen und die Garantie ungültig machen.

Wie reinige ich den Dauerfilter und das Baumwollgewebe?

Entfernen Sie den Filterkorb. Der Dauerfilter kann mit einem Sauger entstaubt werden. Das Baumwollgewebe kann bei 30°C von Hand oder in der Maschine gewaschen werden. Lassen Sie es vollständig trocknen, bevor Sie es wieder einsetzen.

Welches Zubehör wird mit dem Cleanfix S 21 geliefert?

Die Anleitung erwähnt: Sauganschlussmuffe, flexibler Schlauch, 2-teiliges Saugrohr, Universalstaubdüse, Dauerfilter, Filterkorb mit Baumwollgewebe, Doppelschicht-Staubbeutel aus Papier und Polsterdüse für gepolsterte Möbel.

Wo finde ich Ersatzteile für den Cleanfix S 21?

Verwenden Sie ausschließlich Originalteile des Herstellers. Kontaktieren Sie einen autorisierten Händler oder den Cleanfix-Kundendienst. Reparaturen sollten von einem geschulten Techniker durchgeführt werden.

Wie sind die Abmessungen und das Gewicht des Cleanfix S 21?

Die Abmessungen sind 42 x 42 x 65 cm (L x B x H) und das Gewicht mit Zubehör beträgt 12,7 kg.

Wie pflege ich den Sauger nach Gebrauch?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Reinigen Sie den Behälter mit sauberem Wasser. Wischen Sie die Außenseite mit einem feuchten Tuch ab. Verwenden Sie niemals einen Hochdruckreiniger. Lagern Sie es an einem trockenen Ort.

Ist der Cleanfix S 21 für den Hausgebrauch sicher?

Ja, es entspricht den europäischen Sicherheitsnormen (EN 60335). Allerdings ist es nicht für Personen (einschließlich Kinder) mit eingeschränkten Fähigkeiten ohne Aufsicht bestimmt. Bewahren Sie es außerhalb der Reichweite von Kindern auf.

Was tun, wenn der Sauger überhaupt nicht funktioniert?

Überprüfen Sie die Stromversorgung und das Kabel. Wenn alles in Ordnung ist, das Gerät aber nicht startet, suchen Sie eine autorisiertes Reparaturzentrum auf. Versuchen Sie nicht, elektrische Komponenten selbst zu reparieren.

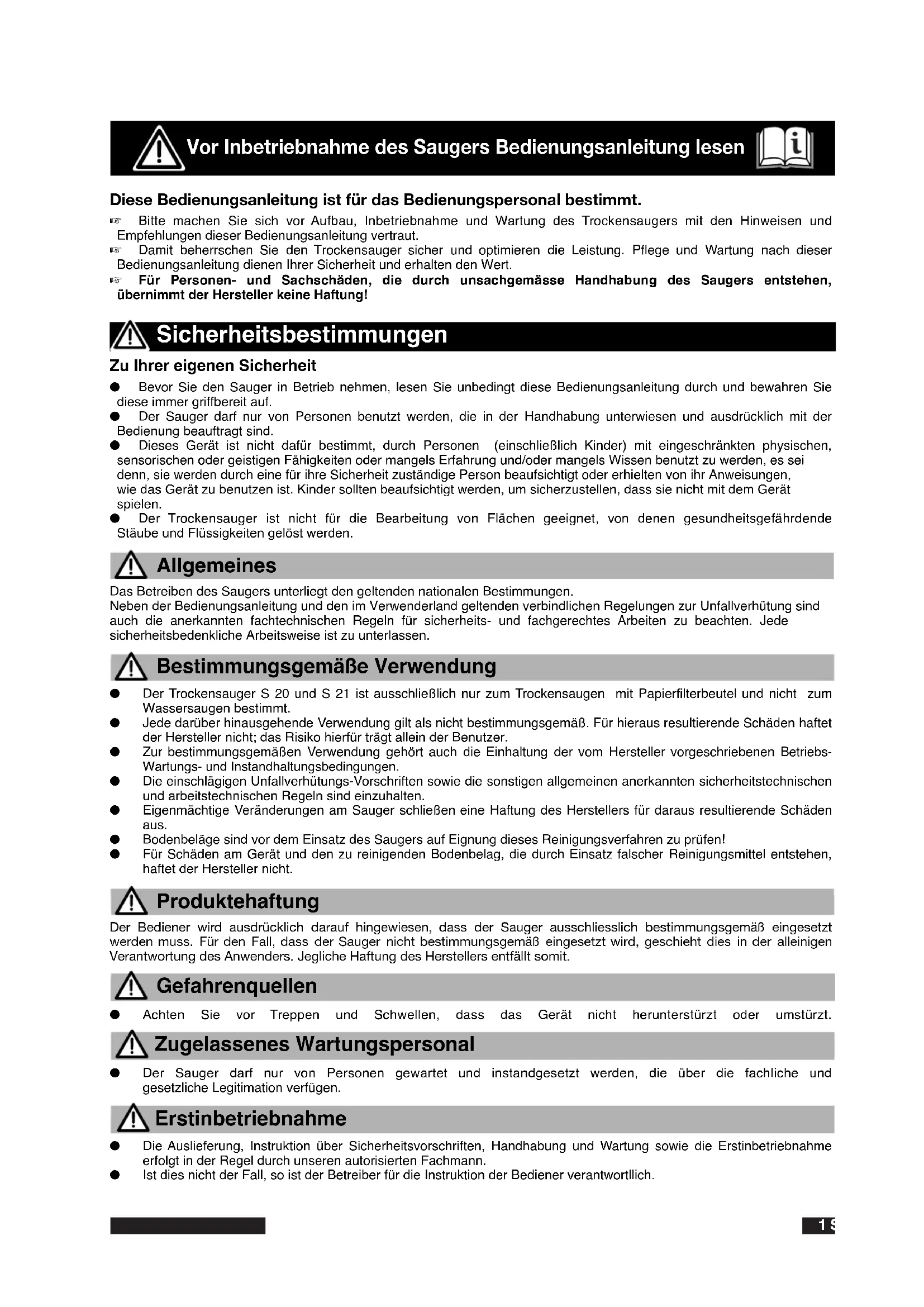

BEDIENUNGSANLEITUNG S 21 Cleanfix

These Bedienungsanleitung ist für das Bedienungspersonal bestimmt.

Bitte machen Sie sich vor Aufbau, Inbetriebnahme und Wartung des Trokensaugers mit den Hinweisen und Empfehlungen dieser Bedienungsanleitung vertraut.

Damit beherrschen Sie den Trockensauger sicher und optimieren die Leistung. Pflege und Wartung nach dieser Bedienungsanleitung dnen Ihrer Sicherheit und erhalten den Wert.

Fur Personen- und Sachschaden, die durch unsachgemasse Handhabung des Saugers entstehen, übernimmt der Hersteller keine Haftung!

Sicherheitsbestimmungen

Zu ihrer eigenen Sicherheit

• Bevor Sie den Sauger in Betriebnehmen, lessen Sie unbedingt diese Bedienungsanleitung durch und bewahren Sie diese immer griffbereit auf.
• Der Saugerarf nur von Personen benutzt werden, die in der Handhabung unterwiesen und ausdrucklich mit der Bedienung beauftragt sind.
• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dessen, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
• Der Trokensauger ist nicht für die Bearbeitung von Flächen geeignet, von denen gesundheitsgeführende Stäube und Flüssigkeiten gelost werden.

Allgemeines

Das Betrieben des Saugers unterliegt den geltenden nationalen Bestimmungen.

Neben der Bedienungsanleitung und den im Verwenderland geltenden verbindlichen Regelungen zur Unfallverhütung sind auch die anerkannten fachtechnischen Regeln für Sicherheits- und fachgerechts Arbeiten zu beachten. Jede sherheitsbedenkliche Arbeitsweise ist zu unterlassen.

Bestimmungsgemäß Verwendung

• Der Trockensauger S 20 und S 21 ist ausschließlich nur zum Trockensaugen mit Papierfilterbeutel und nicht zum Wassersaugen bestimmt.
  Jede daruber hinausgehende Verwendung gilt als nicht bestimmungsgemae. Fur hieraus resultierende Schaden haftet der Hersteller nicht; das Risiko hierfür tragt allein der Benutzer.
• Zur bestimmungsgemäBen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-Wartungs- und Instandhaltungsbedingungen.
  Die einschlagigen Unfallverhütungs-Vorschriften sowie die sonstigen allgemeinen anerkannten Sicherheitstechnischen und arbeitstechnischen Regel sind einzuhalten.
  Eigenmächtige Veränderungen am Sauger schlieben eine Haftung des Herstellers für darauf resultierende Schäden aus.
  Bodenbeläge sind vor dem Einsatz des Saugers auf Eignung these Reinigungsverfahren zu prufen!
  Fur Schaden am Gerat und den zu reinigenden Bodenbelag, die durch Einsatz falscher Reinigungsmittel entstehen, haftet der Hersteller nicht.

Produktehaltung

Der Bediener wird ausdrücklich darauf fingewiesen, dass der Sauger ausschliesslich bestimmungsgemäß eingesetzt werden muss. Für den Fall, dass der Sauger nicht bestimmungsgemäß eingesetzt wird, geschieht dies in der alleinigen Verantwortung des Anwenders. Jegliche Haftung des Herstellers entfällt somit.

Gefahrenquellen

Achten Sie vor Treppen und Schwellen, dass das Gerät nicht herunterstürzt oder umstürzt.

Zugelassenes Wartungspersonal

• Der Saugerarf nur von Personen gewartet und instandgesetzt werden, die uber die fachliche und gesetzliche Legitimation verfugen.

Erstinbetriebnahme

Die Auslieferung, Instruktion über Sicherheitsvorschriften, Handhabung und Wartung sowie die Erstinbetriebnahme erfolgt in der Regel durch unseren autorisierten Fachmann.
- Ist dies nicht der Fall, so ist der Betreiber für die Instruktion der Bediener verantwortlich.

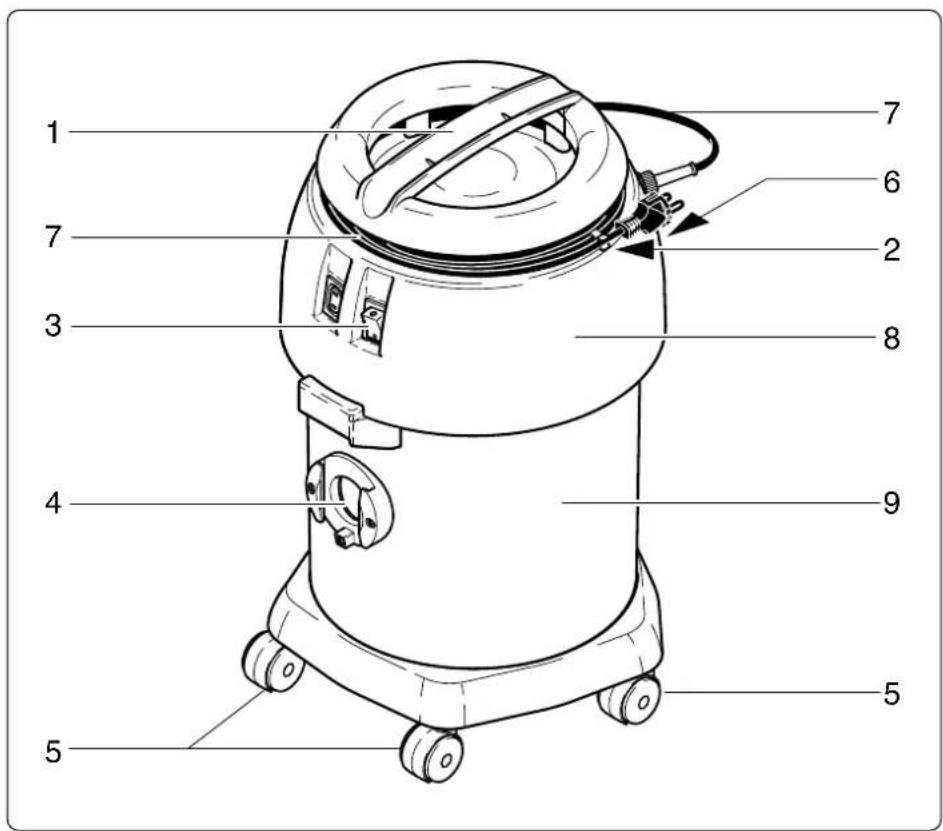

Gerätebeschreibung S 20

Trockensauger

1 Gerategriff
2 Kabelhalter
3 Ein/Aus - Schalter
4 Saugstutzen
5 5 Lenkrollen
6 Verschlussgriff
7Netzkabel
8 Saugkopf mit Schalldammung
9 Kessel

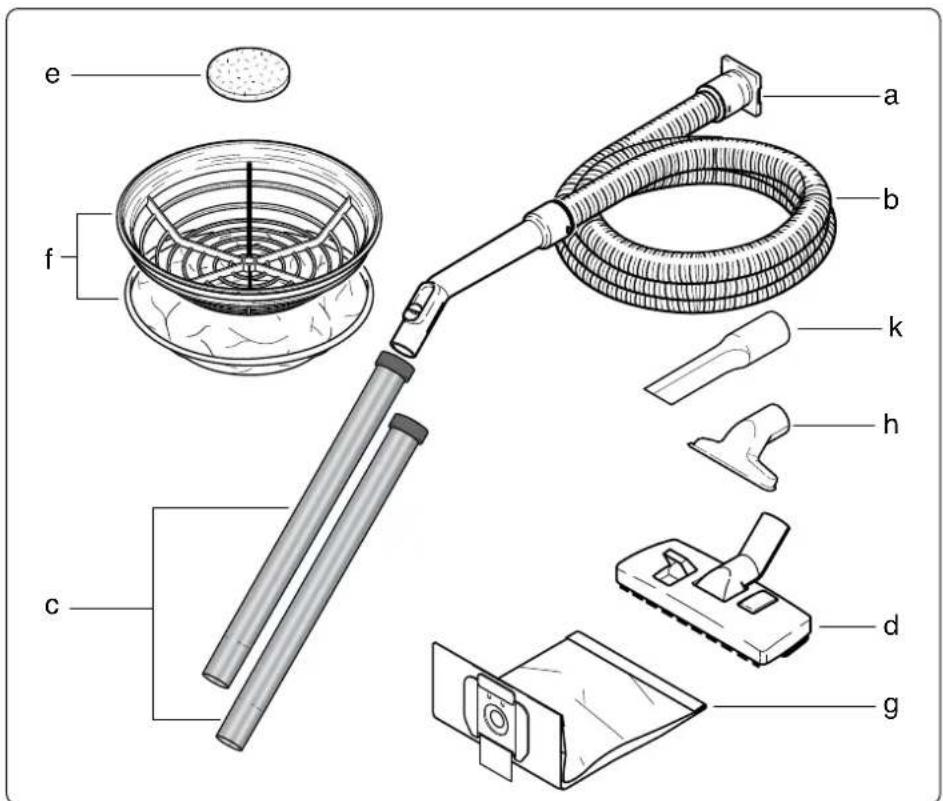

Zubehor

a Schlauchmuffe
b Saugschlauch
c Rohr gerade verchromt 2-teilig
d Universalstaubduse
e Motorschutzfilter
f Filterkorb mit Baumwolltuch
g Doppellagen-Papierfilterbeutel
h Polsterduse
kFugenduse

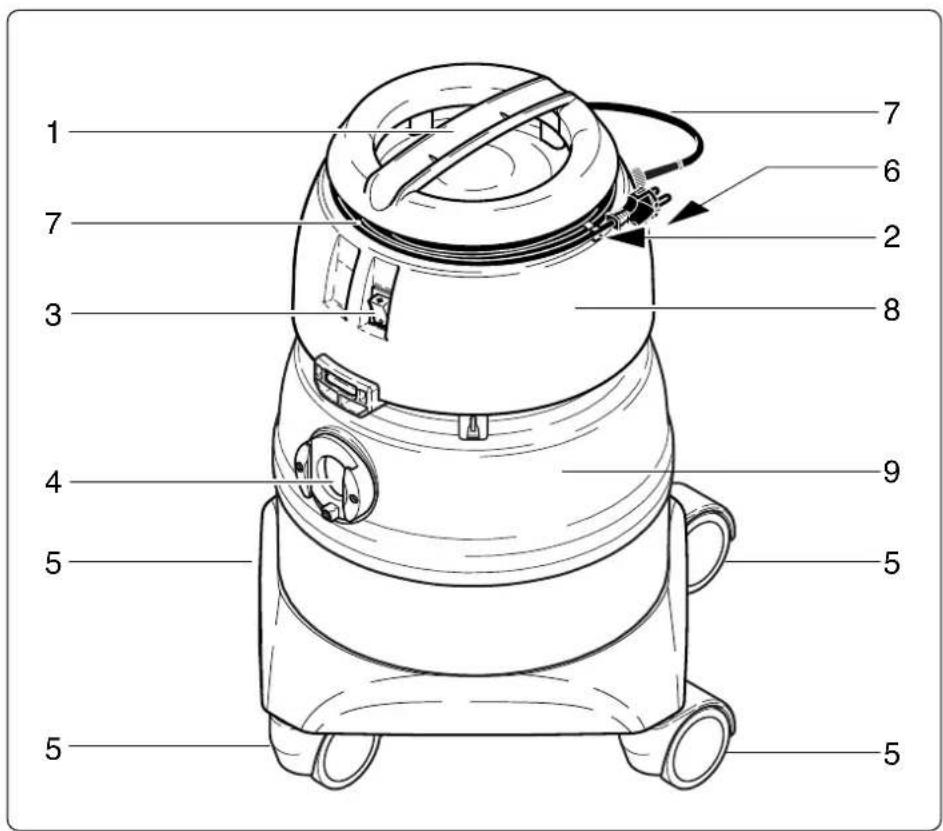

Gerätebeschreibung S 21

Trockensauger

1 Gerätegriff
2 Kabelhalter
3 Ein/Aus - Schalter
4 Saugstutzen
5 4 Lenkrollen
6 Verschlussgriff
7Netzkabel
8 Saugkopf mit Schalldammung
9 Kessel

Zubehör

a Schlauchmuffe
b Saugschlauch
c Rohr gerade verchromt 2-teilig
d Universalstaubduse
e Motorschutzfilter
f Filterkorb mit Baumwolltuch
g Doppellagen-Papierfilterbeutel
h Polsterduse
kFugenduse

Inbetriebnahme/Betrieb

S 20 mit Papierfilterbeutel

Der Sauger S 20 mit Papierfilterbeutel ist nicht für die Absaugung von Flüssigkeiten und gesundheitsgefrhdenden oder explosionsgefährlicher Stäube geeignet.

Auswechseln des Papierfilterbeutels

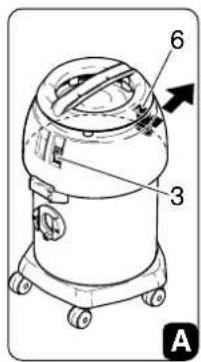

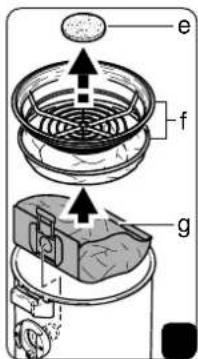

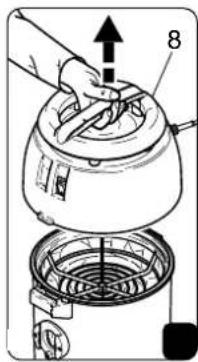

A Der Trockensauger S 20 wird mit einem zweilagigen, ungeblechten Doppellagen-Papierfilterbeitel (g) ausgerustet. Der Doppellagen-Papierfilterbeutel garantiert eine konstant hohe Saugleistung. Sauger ausschalten (3). Verschlussgriff (6) nach oben drucken und Saugkopf (8) abnehmer.
B Filterkorb mit Baumwolltuch (f) Herausnehmen. Gefüllten Papierfilterbeutel (g) entsorgen. Achten Sie daraufauf, dass der Motorschutzfilter (e) eingesetzt ist.

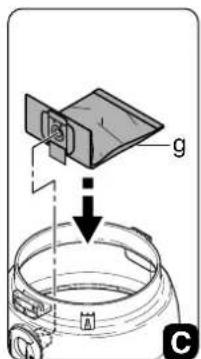

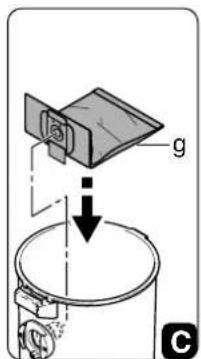

C Neuen Doppellagen-Papierfilterbeutel (g) entfalten und Gummiflansch über den Saugstutzenziehen.

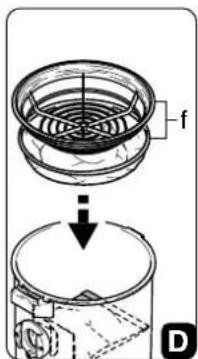

D Filterkorb mit Baumwolltuch (f) ggf. reinigen. Baumwolltuch absaugen oder für eine gründliche Reinigung vom Filterkorb entfernen und mit 30^ waschen. Baumwolltuch trocknen halten und wieder einlagen.

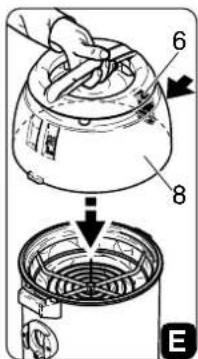

E Saugkopf (8) wieder aufsetzen und Verschlussgriff (6) schliessen.

Wickeln Sie das Netzkabel vollständig ab. Montieren Sie das gewünschte Zubehor.
Sie können nun durch Betätigten des Ein-/Ausschalters (3) mit dem Reinigen beginnen.

S 21 mit Papierfilterbeutel

Der Sauger S 21 mit Papierfilterbeutel ist nicht für die Absaugung von Flüssigkeiten und gesundheitsgefrhdenden oder explosionsgefährlicher Stäube geeignet.

Auswechseln des Papierfilterbeutels

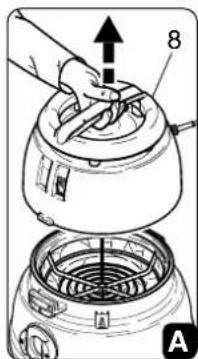

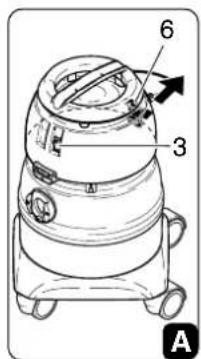

A Der Trockensauger S 21 wird mit einem zweilagigen, ungeblechten Doppellagen-Papierfilterbeitel (g) ausgerustet. Der Doppellagen-Papierfilterbeutel garantiert eine konstant hohe Saugleistung. Sauger ausschalten (3). Verschlussgriff (6) nach oben drucken und Saugkopf (8) abnehmer.

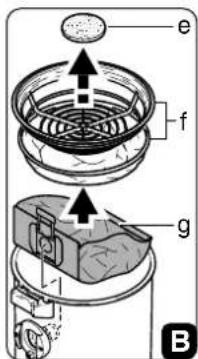

B Filterkorb mit Baumwolltuch (f) hersausnehmer. Gefüllten Papierfilterbeutel (g) entsorgen. Achten Sie darauf, dass der Motorschutzfilter (e) eingesetzt ist.
C Neuen Doppellagen-Papierfilterbeutel (g) entfalten und Gummiflansch über den Saugstutzenziehen.

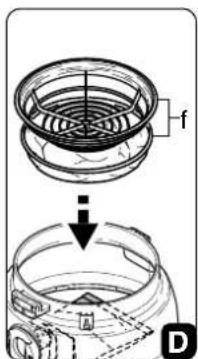

D Filterkorb mit Baumwolltuch (f) ggf. reinigen. Baumwolltuch absaugen oder für eine gründliche Reinigung vom Filterkorb entfernen und mit 30^ waschen. Baumwolltuch trocknen halten und wieder einlagen.

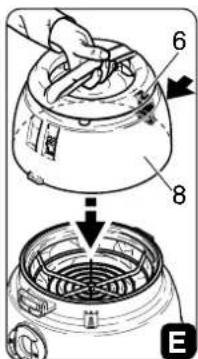

E Saugkopf (8) wieder aufsetzen und Verschlussgriff (6) schliessen.

Wickeln Sie das Netzkabel vollständig ab. Montieren Sie das gewünschte Zubehor.
Sie können nun durch Betätigten des Ein-/Ausschalters (3) mit dem Reinigen beginnen.

Beendigung der Reinigungsarbeiten / Wartung

Gerat ausschalten
- Netzstecker ausziehen
- Kessel mit klarem Wasser spulen
Den Sauger mit einem feuchten Lappen reinigen.
- Der Trockensauger darf nicht mit Hochdruck-, Dampfruckreiniger oder Flüssigkeitsstrahl gereinigt werden.
Fur Reparaturen durren nur Originalersatzteile verwendet werden.
- Reparaturen und Unterhaltsarbeiten dürfen nur durch einen autorisierten Servicedienst ausgeführrt werden.

Bei sorgfältiger Behandlung wird Ihr Trokensauger lange Funktionstüchtig bleiben.

Störungen / Störungssuche

Vor Arbeiten am Trockensauger Netzsteckerziehen!

Nur Wartungs- und Reparaturarbeiten ausfuhren, die in der Betriebsanleitung beschrieben sind.

Überlassen Sie Service- und Reparaturarbeiten, insbesondere Behebung elektrischer Störungen unbedingt dem Kundendienst oder einer autorisierten Fachkraft.

Die nachstehenden Hinweise halten bei der Störungssuche und der Behebung von Störungen.

Störung Ursache Behebung
Saugmotor lauft nicht	Stromzufahr unterbrochen	Stecker überprüfen / einstecken.
Ungenügende Saugleistung	Saugschlauch (b), Saugrohr (c)	Verstopfung beseitigen.
	Staubdüse (d,h oder k) verstopft	Verstopfung beseitigen.
	Papierfilterbeutel (g) voll	Papierfilterbeutel auswechseln.
	Saugkopf (8) nicht richtig aufgesetzt	Saugkopf (8) richtig aufsetzen.
Gerät lauft bzw Fehlerbehebung nicht richtig,itte autorisierte Werkstatt aufsuchen.

Technische Daten	S 20 S 21
Spannung 230 V 230 V
Saugmotor 1100 W 1100 W
Saugleistung (Unterdruck)	200 mbar	200 mbar
Inhalt Staubfilterbeutel	10 lt	16,5 lt
Kesselinhalt	14,5 lt	24 lt
Netzkabellänge	10 m	10 m
Lenkrollen	5	4
Gewicht ohne Zubehör	10 kg	12,7 kg inkl. Zub.
Abmessungen L / B / H	38 / 38 / 59 cm	42 / 42 / 65 cm
Schalldruckpegel	65 dB (A)	65 dB (A)

Lagerung

Wird der Sauger nicht benutzt, ist er trocken und unter normalen Raumbedingungen (nicht unter 0^ ) zu lagern.

KONFORMITÄTSERKLÄRUNG

Cleanfix Reinigungssysteme AG Stettenstraße CH-9247 Henau

erklärern in alleiniger Verantwortung dass das Produkt

Trockensauger

S 20, S 21

ab Seriecode Nr 9001 und folgende (Bezeichnung, Typ, Seriennummer)

auf das sich diese Erklärung bezieht mit der/den fogenden Norm(en) oder normativen Dokument(en) überinstimmt.

Safety:

EN 60335-1:2007-11-01

EN 60335-2-69+A1:2006-01-01

EN 60335-2-69:2003/A2:2008

EMC:

EN 55014-1:2007-08-01

EN 55014-2+A1:2002-09-01

EN 61000-3-2:2006-12-01

EN 61000-3-3+A1+A2:2006-08-01

EMF:

IEC 62233:05(ed.1)

(Titel und/oder Nummer sowie Ausgabedatum der Norm(en)

Gemass den Bestimmungen der Richtlinien:

2006/42EC

2004/108/EC

Henau 01.09.2009

(Ort und Datum der Ausstellung)

Roland Fluck

Leiter Entwicklung

Bevollmächtigter für die

Technische Dokumentation

Cleanfix Reinigungssysteme AG Stettenstraße

CH-9247 Henau

Tel.: [phone]

We

Cleanfix Reinigungssysteme AG Stettenstraße CH-9247 Henau

Cleanfix Reinigungssysteme AG

Stettenstraße

CH-9247 Henau

Tel.: [phone]

Nos

Cleanfix Reinigungssysteme AG

Stettenstraße

CH-9247 Henau

Cleanfix Reinigungssysteme AG

Stettenstraße

CH-9247 Henau

Tel.: [phone]

Umweltschutz

Protection del'environnement / Protezione dell'ambiente / Environmental protection / Zorg voor het milieu / Miljøbeskyttelse / Proteccion del medio ambiente / Ochrany zichotného prostrendia / Proteção do meio-ambiente / miljöskyddet

Die Verpackungsmaterialien sind recyclebar.itte werfen Sie die Verpackungen nicht in den Hausmull, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführrt werden sollenn. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen.itte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.
