Technische Merkmale	HAMA RACEMACHINE Drohne mit fortschrittlicher Flugtechnologie, HD-Kamera, Flugreichweite bis zu 300 Metern, Flugzeit von 20 Minuten.
Verwendung	Ideal für Drohnenrennen, Luftaufnahmen und Freizeit im Freien.
Wartung und Reparatur	Überprüfen Sie regelmäßig den Zustand der Propeller und der Batterie. Ersetzen Sie beschädigte Teile durch Originalteile von HAMA.
Sicherheit	Beachten Sie die lokalen Vorschriften für die Nutzung von Drohnen. Überfliegen Sie keine verbotenen Bereiche und behalten Sie die Drohne stets im Blick.
Allgemeine Informationen	Kompatibel mit mobilen Apps zur Steuerung und Überwachung. 2 Jahre Garantie auf das Produkt.

Häufig gestellte Fragen - RACEMACHINE HAMA

Wie lade ich den Akku der HAMA RACEMACHINE?

Schließen Sie das mitgelieferte Ladegerät an den Akku an und stecken Sie es in eine Steckdose. Stellen Sie sicher, dass der Akku vollständig geladen ist, bevor Sie ihn verwenden.

Was tun, wenn die Drohne nicht einschaltet?

Überprüfen Sie, ob der Akku richtig eingesetzt und geladen ist. Wenn das Problem weiterhin besteht, versuchen Sie, die Drohne zurückzusetzen, indem Sie den Akku herausnehmen und wieder einsetzen.

Wie kalibriere ich die HAMA RACEMACHINE?

Stellen Sie die Drohne auf eine ebene Fläche. Schalten Sie die Drohne und die Fernbedienung ein und folgen Sie den Anweisungen auf dem Bildschirm, um die Gyroskope zu kalibrieren.

Was tun, wenn die Drohne nicht auf Befehle reagiert?

Stellen Sie sicher, dass die Fernbedienung korrekt mit der Drohne gekoppelt ist. Überprüfen Sie auch, ob die Batterien der Fernbedienung geladen sind.

Wie behebe ich Verbindungsprobleme zwischen Drohne und Fernbedienung?

Überprüfen Sie, ob sich Drohne und Fernbedienung in Reichweite zueinander befinden. Versuchen Sie, beide Geräte zurückzusetzen und erneut zu koppeln.

Wie lange ist die maximale Flugzeit der HAMA RACEMACHINE?

Die maximale Flugzeit beträgt etwa 10 bis 15 Minuten, abhängig von den Flugbedingungen und dem Gewicht der Nutzlast.

Wie aktualisiere ich die Firmware der HAMA RACEMACHINE?

Laden Sie die neueste Firmware von der offiziellen HAMA-Website herunter und folgen Sie den Anweisungen, um die Drohne zu aktualisieren.

Was tun, wenn die Drohne nicht startet?

Stellen Sie sicher, dass der Akku geladen ist und der Startbereich frei ist. Überprüfen Sie auch, ob die Drohne korrekt kalibriert ist.

Gibt es Flugbeschränkungen für die HAMA RACEMACHINE?

Ja, beachten Sie die lokalen Vorschriften für Drohnenflüge, insbesondere bezüglich verbotener Zonen und maximaler Flughöhe.

Wie reinige ich die HAMA RACEMACHINE nach der Benutzung?

Verwenden Sie ein weiches, trockenes Tuch, um Staub und Schmutz zu entfernen. Vermeiden Sie die Verwendung aggressiver chemischer Reinigungsmittel.

BEDIENUNGSANLEITUNG RACEMACHINE HAMA

Bedienungselemente und Anzeigen

A: Flugmodell
1		Rotoren
2		Rumpf
3		Lande-/Standbeine
4		Akkuschacht
5		LEDs
6		Schiebeschalter für OFF bzw. A uto-/Drohnenmodus
7		Kameraanschluss

B: Fernsteuerung
1		Actual Direction Mode
2		Linker Steuerhebel (Steigen/Sinken, links-/rechts Rotieren)
3		Taste (max. Geschwindigkeit)
4		Video-Taste (Videoaufnahme)
5		L-Taste (min. Geschwindigkeit)
6		Foto-Taste (Bildaufnahme)
7		automatische(r) Start/Landung
8		Looping
9		rechter Steuerhebel (links/rechts, vorwärts/rückwärts)
10		Feinjustierung (Trimmung) vorwärts/ rückwärts
11		Feinjustierung (Trimmung) links/rechts
12		Ein-/Ausschalter / L ED-Anzeige
13		Batteriefach

Vielen Dank, dass Sie sich für ein Hama Produkt entschieden haben!

Nehmen Sie sich Zeit und lesen Sie die folgenden

Anweisungen und Hinweise zunächst ganz durch.

Bewahren Sie diese Bedienungsanleitung anschließend an einem sicheren Ort auf, um bei Bedarf darin nachschlagen zu können. Sollten Sie das Gerät veräußern, geben Sie diese Bedienungsanleitung an den neuen Eigentümer weiter.

1. Erklärung von Warnsymbolen und Hinweisen

Warning

Wird v erwendet, um Sicherheitshinweise zu kennzeichnen oder um Aufmerksamkeit auf besondere Gefahren und Risiken zu lenken.

[XY6X] Hinweis

Wird v erwendet, um zusätzlich Informationen oder wichtige Hinweise zu kennzeichnen.

2. Packungsinhalt

• 2in1-Drohne
• 4x Räder
  • 1x Fernsteuerung
  • 1x Akku für die Drohne
  • 1x USB-Ladekabel
  • 2x Schraubenschlüssel
• 4x Radmuttern
  • 4x Ersatz-Rotorblätter
• 1x Kamera
  • 1x Trägerfolie mit Stickern
• 4x AA-Batterien
  • 2x Pylonen inkl. Standfuß
  • 1x Drohnen Start-/Landeplatz
  • Diese Bedienungsanleitung

3. Sicherheitshinweise

• Das Produkt ist für den privaten, nicht-gewerblichen Haushaltsgebrauch vorgesehen.
• Schützen Sie das Produkt vor Schmutz, Feuchtigkeit und Überhitzung und verwenden Sie es nur in trockenen Räumen.
• Lassen Sie das Produkt nicht fallen und setzen Sie es keinen heftigen Erschütterungen aus.
• Betreiben Sie das Produkt nicht außerhalb seiner in den technischen Daten angegebenen Leistungsgrenzen.
• Achten Sie darauf, stets nur so zu fliegen, dass Sie das Produkt immer unter Kontrolle haben und überschätzen Sie nicht Ihre Fähigkeiten.
• Halten Sie Haare, Gesicht, Hände und lose Kleidung im Betrieb von dem Produkt fern. Es besteht Verletzungsgefahr durch die Rotoren und/oder generell durch das sich bewegende Produkt.
• Halten Sie Kinder unbedingt von dem Verpackungsmaterial fern, es besteht Erstickungsgefahr.
• Nehmen Sie keine Veränderungen am Produkt vor. Dadurch verlieren sie jegliche Gewährleistungsansprüche.

Warnung - Batterien

• Entfernen und entsorgen Sie verbrauchte Batterien unverzüglich aus dem Produkt.
• Verwenden Sie ausschließlich Akkus (oder Batterien), die dem angegebenen Typ e ntsprechen.
• Mischen Sie alte und neue Batterien nicht, sowie Batterien unterschiedlichen Typs oder Herstellers.
• Beachten Sie unbedingt die korrekte Polarität (Beschriftung + und -) der Batterien und legen Sie diese entsprechend ein. Bei Nichtbeachtung besteht die Gefahr des Auslaufens oder einer Explosion der Batterien.
• Laden Sie Batterien nicht.
• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf.
• Schließen Sie Akkus/Batterien nicht kurz und halten Sie sie von blanken Metallgegenständen fern.

4. Gesetzliche Regelungen/Einschränkungen beim Betrieb von Flugmodellen

Hinweis

• Beachten Sie, dass Hinweise zu gesetzlichen Regelungen in diesen Hinweisen nur die deutschen Vorschriften und Gesetze zum Zeitpunkt der Drucklegung abbilden. Informieren Sie sich in anderen Staaten vor der Verwendung des Produktes über die dort geltenden Regelungen!

• Beachten Sie, dass gem. Luftverkehrsgesetz (LuftVG) §1, Abs.2, Nr.9, ein Flugmodell als Luftfahrzeug angesehen wird und hierfür gem. LuftVG §43 eine Haftpflichtversicherung vorhanden sein muss. Informieren Sie sich bei Ihrem Versicherungsanbieter, ob ihre Privathaftpflicht die Steuerung eines Flugmodells bereits abdeckt.

• Eine gewerbliche Nutzung ist ggf. genehmigungspflichtig. Wenden Sie sich an die lokalen Behörden (z.B. Ordnungsamt), um die rechtlichen Fragen zu klären.

• Beachten Sie, dass mit diesem Produkt aufgenommene Fotos/Videos als gewerbliche Nutzung gelten, wenn diese Aufnahmen z.B. im Internet veröffentlicht werden und Sie Werbung zu den Fotos/Videos erlauben!

5. Betriebsumgebung und bestimmungsgemäße Verwendung

• Dieses Produkt ist nur für die Verwendung in Sport und Freizeit vorgesehen.
• Dieses Produkt ist für die Verwendung ab 14 Jahren und unter elterlicher Aufsicht vorgesehen.
• Dieses Produkt ist nur für die Verwendung außerhalb von Gebäuden vorgesehen.
• Ein generelles Aufstiegs- und Betriebsverbot besteht:
  • Über Menschenansammlungen
• Über Unfall-/Unglücksorten und Katastrophengebieten
• Über Einsatzorten von Organen des Staates (z.B. Polizei, Behörden) und Organisationen mit Sicherheitsaufgaben
• Über Justizvollzugsanstalten
• Über Industrie- und Energieerzeugungsanlagen (auch Solarparks)
• Über militärischen Anlagen und Sperrgebieten
• Über und in der Nähe von Flugplätzen/-häfen
• Über und in der Nähe von Krankenhäusern
• Über Bundesfernstraßen, Bundeswasserstraßen und Bahnanlagen
• Über Naturschutzgebieten
• Über Stadien

• Über Vergnügungsparks

• Beachten Sie, dass in großen Städten, wie z.B. Berlin, Hamburg, Köln etc., besondere und erweiterte Regelungen und Aufstiegsverbote gelten!

• Respektieren Sie die Persönlichkeits- und Eigentumsrechte Anderer! Machen Sie mit Kamera-Drohnen keine Aufnahmen anderer Personen, ohne diese vorher um Erlaubnis zu fragen.
• Fliegen Sie nicht über fremde Grundstücke!
• Fliegen Sie nicht in der Nähe von Personen, Gewässern, Funkmasten, Stromleitungen und erschrecken Sie keine Tiere mit dem Produkt!
• Beachten Sie in Bereichen, in denen Betrieb und Aufstieg erlaubt sind, eine Flughöhe von max. 100m.
• Beachten Sie in Bereichen, in denen Betrieb und Aufstieg erlaubt sind, nur in Sichtweite zu fliegen.
• Generell gilt: belästigen Sie ihre Mitmenschen und ihre Umwelt nicht durch Handlungen, die den allgemeinen Anstandsregeln widersprechen und/oder die Sie selbst als Belästigung ansehen würden.
• Der Führer der Drohne haftet grundsätzlich für alle Schäden, die bei einem Flug verursacht werden können.
• Behalten Sie den Akku der Drohne im Blick. Landen Sie umgehend, wenn die Akkuleistung abnimmt, um nicht abzustürzen.
• Achten Sie vor dem Flug auf passende Wetterverhältnisse.
• Fliegen Sie immer vorausschauend! Achten Sie gleichzeitig auf die Drohne und Ihre Umgebung.
• Verwenden Sie keine technischen Geräte, um die Sichtweite zu verlängern.
• Unbemannte Luftfahrtsysteme und Flugmodelle sind verpflichtet, bemannten Luftfahrzeugen und bemannten Ballonen auszuweichen.

6. Inbetriebnahme

Hinweis

• Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt und seiner Bedienung vertraut, idealerweise unter Anleitung einer mit gleichartigen Produkten erfahrenen Person.
• Bei Nichtbenutzung dient die Verpackung als Aufbewahrung und schützt das Produkt vor Staub und Beschädigung.

6.1 Fernsteuerung – B atterien einlegen

- Öffnen Sie das Batteriefach (13) und legen Sie 4 A A-Batterien polrichtig ein. Schließen Sie die Batteriefachabdeckung anschließend.

6.2 Flugmodell – A kku aufladen

Hinweis

- Akku, Drohne und Ladeadapter sind aufeinander abgestimmt und dürfen nur in der ausgelieferten Kombination verwendet werden.

• Laden Sie vor dem ersten Gebrauch den Akku der Drohne einmal vollständig auf.

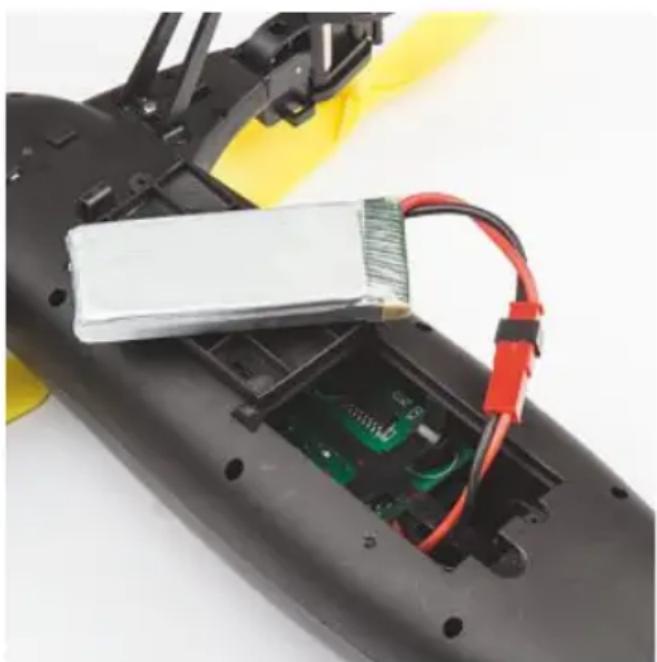

• Öffnen Sie die Batteriefachabdeckung des Akkuschachts (4) auf der Unterseite der Drohne.
• Entnehmen Sie den Akku der Drohne.

• Schließen Sie das mitgelieferte USB-Ladekabel am Akku der Drohne an.

• Schließen Sie den freien Stecker des USB-Kabels an einer freien USB-Buchse Ihres Computers oder einem anderen geeigneten USB-Ladegerät an. Beachten Sie hierzu die Bedienungsanleitung des verwendeten USB-Ladegeräts.

• Die LED-Anzeige des USB-Ladesteckers leuchtet während des Ladevorgangs rot. Ist der Akku vollständig geladen, erlischt die LED-Anzeige.
• Nehmen Sie das Anschlusskabel aus dem Akkuschacht (4) der Drohne heraus.
• Schließen Sie den aufgeladenen Akku am Anschlusskabel an.
• Legen Sie den angeschlossenen Akku zurück in den Akkuschacht (4) und verschließen Sie anschließend die Batteriefachabdeckung.

Warnung - A k k u

• Verwenden Sie nur geeignete Ladegeräte mit USB Anschlüssen zum Aufladen.
• Verwenden Sie defekte Ladegeräte oder USB Anschlüsse generell nicht mehr und versuchen Sie nicht, diese zu reparieren.
• Überladen oder tiefentladen Sie das Produkt nicht.
• Vermeiden Sie Lagerung, Laden und Benutzung bei extremen Temperaturen.
• Laden Sie bei längerer Lagerung regelmäßig (mind. vierteljährig) nach.
• Lassen Sie die Motoren und den Akku nach jedem Flug und vor jedem Ladevorgang vollständig abkühlen!
• Überwachen Sie stets den Ladevorgang!
• Brechen Sie den Ladevorgang sofort ab, wenn der Akku heiß wird und/oder sich verformt!
• Verwenden Sie beim Laden eine hitzebeständige und feuersichere Unterlage!

Hinweis - L adevorgang/ Akkukapazität

• Ein kompletter Ladevorgang dauert ca. 1 Stunde.
• Im Auslieferungszustand ist der Akku teilgeladen. Der erste Ladevorgang kann somit kürzer ausfallen.
• Nach einer Ladedauer von 60 Minuten beträgt die Flugdauer ca. 8-10 Minuten.
  • Die tatsächliche Flugdauer variiert ja nach Nutzung des Produktes, den Einstellungen und Umgebungsbedingungen (z.B. verringern Temperaturen unter 5°C und über 25°C die Akkukapazität).

7. Flugmodus

7.1 Flugsteuerung

Schieben Sie den Schiebeschalter (6) der Drohne auf die Position des Drohnensymbols.

- Drücken Sie den Ein-/Ausschalter (12), um die Fernsteuerung einzuschalten.

Hinweis

• Steuern Sie die Drohne nur durch minimale Bewegungen der Steuerhebel, um ein ruhiges Flugverhalten der Drohne zu sichern.
• Vermeiden Sie ruckartige Bewegungen. Die Drohne könnte außer Kontrolle geraten.
  • Die Richtungsangaben beziehen sich immer darauf, dass die Drohne nach vorn ausgerichtet ist und sich vor Ihnen befindet oder, dass sich die Drohne im Actual-Direction-Mode (siehe Kapitel 7.4) befindet.

Starten und Steigen der Drohne

Hinweis

• Die Drohne ist mit einem Höhenassistenten ausgestattet. Die Höhe, die über die Fernsteuerung vorgegeben wird, wird a utomatisch gehalten.

Linker Hebel

- Um die Drohne zu starten bzw. um an Höhe zu gewinnen, drücken Sie die Start/Lande Taste (7) und bewegen Sie anschließend den linken Steuerhebel (2) der Fernsteuerung nach oben.

Landen und Sinken der Drohne

Linker Hebel

- Um die Drohne zu landen bzw. um die Höhe zu verringern, bewegen Sie den linken Steuerhebel (2) der Fernsteuerung nach unten. - Alternativ drücken Sie, während sich die Drohne im Flug befindet, die automatische Start-/Landetaste (7), um die Drohne automatisch landen zu lassen.

Hinweis

- Achten Sie darauf, dass sich die Drohne über einer ebenen, hindernisfreien Landefläche befindet und keine Personen bei der Landung gefährdet werden.

Flug nach links und rechts

Rechter Hebel

- Um die Drohne nach links zu fliegen, bewegen Sie den rechten Steuerhebel (9) der Fernsteuerung nach links.

Rechter Hebel

- Um die Drohne nach rechts zu fliegen, bewegen Sie den rechten Steuerhebel (9) der Fernsteuerung nach rechts.

Flug vorwärts und rückwärts

Rechter Hebel

- Um die Drohne vorwärts zu fliegen, bewegen Sie den rechten Steuerhebel (9) der Fernsteuerung nach oben.

Rechter Hebel

- Um die Drohne rückwärts zu fliegen, bewegen Sie den rechten Steuerhebel (9) der Fernsteuerung nach unten.

Drehung nach links oder rechts

Linker Hebel

- Für die Drehung der Drohne nach links bewegen Sie den linken Steuerhebel (2) der Fernsteuerung nach links.

Linker Hebel

- Für die Drehung der Drohne nach rechts bewegen Sie den linken Steuerhebel (2) der Fernsteuerung nach rechts.

Looping der Drohne – nur für geübte Piloten!

Hinweis - Looping

- Achten Sie darauf, dass der Akku der Drohne vollständig geladen sein muss, um die Looping-Funktion zu nutzen.

• Fliegen Sie die Drohne auf eine Höhe von ca. 3m.
• Drücken und halten Sie die Looping-Taste (8).
• Bewegen Sie den rechten Steuerhebel (9), um die Richtung des Loopings zu kontrollieren.

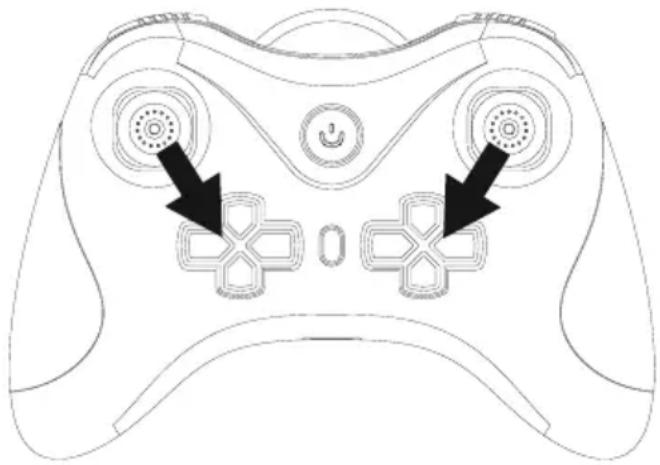

7.2 Feinjustierung der Steuerung (Trimmen)

Hinweis - Trimmen

• Die Drohne sollte ruhig und stabil in der Luft liegen und nur in die Richtung fliegen, die durch die Steuerung vorgegeben wird.
• Nach gewisser Zeit kann es zu geringen Richtungsneigungen der Drohne kommen, obwohl sich die Steuerhebel in der Ruheposition/Nullstellung befinden.
• Durch Trimmen der Steuerung können diese Richtungsneigungen behoben werden.

links/ rechts

• Neigt sich die Drohne während des Flugs stets nach rechts, drücken Sie die Feinjustierungstaste (11) kurz nach links. Wiederholen Sie diesen Schritt, bis die Drohne ausgerichtet ist.
• Neigt sich die Drohne während des Flugs stets nach links, drücken Sie die Feinjustierungstaste (11) kurz nach rechts. Wiederholen Sie diesen Schritt, bis die Drohne ausgerichtet ist.

vorwärts/ rückwärts

• Neigt sich die Drohne während des Flugs stets nach vorne, drücken Sie die Feinjustierungstaste (10) kurz nach unten. Wiederholen Sie diesen Schritt, bis die Drohne ausgerichtet ist.
• Neigt sich die Drohne während des Flugs stets nach hinten, drücken Sie die Feinjustierungstaste (10) kurz nach oben. Wiederholen Sie diesen Schritt, bis die Drohne ausgerichtet ist.

7.3 Actual Direction Mode / Richtungsmodus

Hinweis - A ctual Direction Mode

• Ist der Actual Direction Mode aktiviert, orientiert sich die Steuerung der Drohne bei Befehlen an der Position des Piloten.
• Bewegen Sie den rechten Steuerhebel (9) nach oben/ unten, fliegt die Drohne von Ihnen weg/auf Sie zu.
• Bewegen Sie den rechten Steuerhebel (9) nach links/rechts, fliegt die Drohne nach links/rechts.
  • Die Flugrichtung und Position der Drohne ist bei diesem Modus irrelevant.

• Achten Sie darauf, die Position, die Sie während der Kalibrierung mit der Fernbedienung einnehmen, beizubehalten.

• Positionieren Sie die Drohne direkt vor sich, so dass deren Rumpf in die gewünschte Flugrichtung und von Ihnen weg zeigt.

• Halten Sie die Fernsteuerung so, dass sie in direkter auf den hinteren Teil der Drohne zeigt.
• Drücken Sie automatischer Start/Landung (7).
• Drücken Sie während des Flugs die Actual Direction Mode – Taste (1), um den Actual Direction Mode zu aktivieren.
• Der Actual Direction Mode wird durch zwei Signaltöne und schnelles Blinken der LED-Anzeige (5) der Drohne bestätigt.
• Drücken Sie erneut die Actual Direction Mode – Taste (1), wird dieser Modus deaktiviert. Es ertönt ein Signalton und die LED-Anzeige (5) der Drohne leuchtet nun dauerhaft.

7.4 Geschwindigkeitsstufen

Hinweis

• Nach dem Einschalten befindet sich die Drohne im minimalen Geschwindigkeitsmodus.
• Erfahrene Piloten können die Geschwindigkeit der Drohne erhöhen, indem Sie den Modus der maximalen Geschwindigkeit einstellen.

- Drücken Sie die [H]-Taste (3), um die Geschwindigkeit der Drohne auf das Maximum zu erhöhen.

- Zwei Signaltöne bestätigen die Einstellung Maximum.

- Drücken Sie die [L]-Taste (5), um die Geschwindigkeit der Drohne auf das Minimum zu begrenzen.

- Ein Signalton bestätigt die Einstellung Minimum.

7.5 Zurücksetzen der Drohne auf Neutralposition

Hinweis

• Durch häufiges/falsches Trimmen kann es zu einer Verstellung der Ausrichtung der Drohne kommen.
• Durch ein Zurücksetzen auf die Neutralposition kann dies behoben werden.
• Sind die Lande-/Standbeine (3) beschädigt, ist keine exakte Ausrichtung der Steuerung möglich.

• In diesem Fall darf die Justierung nicht auf die Neutralposition zurückgesetzt werden. Dies würde das Flugverhalten der Drohne manipulieren.

• Platzieren Sie die Drohne auf einer ebenen, horizontalen Oberfläche.

• Aktivieren Sie – wie in 7.4 Minimale/Maximale Linie Geschwindigkeit beschrieben – d as Maximum der Geschwindigkeit.
• Bewegen Sie anschließend die beiden Steuerhebel entsprechend dem Bild:

- Ein Signalton und ein Blinken der LED-Anzeige der Drohne (5) bestätigen das Zurücksetzen der Steuerung auf Neutralposition.

7.6 Notlandung

Hinweis

• Falls Sie die Kontrolle über die Drohne verlieren oder die Drohne schnell zu Boden bringen müssen, können Sie die Notlandefunktion nutzen.
• Achten Sie darauf, keine Personen zu gefährden.
• Vergewissern Sie sich, dass eine Notlandung der Drohne keinen Schaden anrichtet.
• Beachten Sie hierfür die Hinweise zu Sicherheit und Gesetzeslage. (siehe Kapitel 3 b is 5)

- Drücken Sie die Tasten (1) und (8) gleichzeitig, um ein schnelles Sinken der Drohne zu veranlassen.

7.7 Ausschalten der Drohne

• Landen Sie die Drohne.
• Schieben Sie den Schiebeschalter (6) der Drohne auf die Position OFF.
• Drücken Sie den Ein-/Ausschalter (12), um die Fernsteuerung auszuschalten.

8. Automodus

Schieben Sie den Schiebeschalter (6) der Drohne auf die Position des Autosymbols.

8.1 Montage der Räder

• Lösen Sie die Mutter des Rotorblattes mit dem beiliegenden Steckschlüssel.
• Entfernen Sie das Rotorblatt.

• Lösen Sie die Verriegelung auf der Unterseite der Rotor-/Radbefestigung.
• Klappen Sie die Halterung des Rotorblattes um 90° nach oben bis diese an den Lande-/Standbeinen (3) einrasten.

• Setzen Sie das Rad auf der Halterung auf.
• Achten Sie darauf, das Rad wie im nebenstehenden Bild zu positionieren.
• Drücken Sie das Rad an die Halterung bis es dort hörbar einrastet.
• Achten Sie darauf, dass die zwei Nasen des Rades eingerastet sind.

- Befestigen Sie das Rad durch Festziehen der Mutter mit dem beiliegenden Steckschlüssel.

8.2 Autosteuerung

Fahrt Vorwärts/ rückwärts

- Um mit dem Auto vorwärts zu fahren, bewegen Sie den linken Steuerhebel (2) der Fernsteuerung nach oben.

- Um mit dem Auto rückwärts zu fahren, bewegen Sie den linken Steuerhebel (2) der Fernsteuerung nach unten.

Fahrt links/ rechts

- Um mit dem Auto nach links zu fahren, bewegen Sie den rechten Steuerhebel (9) der Fernsteuerung nach links.

Rechter Hebel

- Um mit dem Auto nach rechts zu fahren, bewegen Sie den rechten Steuerhebel (9) der Fernsteuerung nach rechts.

8.3 Geschwindigkeitsstufen

Hinweis

• Nach dem Einschalten befindet sich das Auto im minimalen Geschwindigkeitsmodus.
• Erfahrene Piloten können die Geschwindigkeit des Autos erhöhen, indem Sie den Modus der maximalen Geschwindigkeit auswählen.
• Drücken Sie die [H]-Taste (3), um die Geschwindigkeit des Autos auf das Maximum zu erhöhen.
• Zwei Signaltöne bestätigen die Einstellung Maximum.
• Drücken Sie die [L]-Taste (5), um die Geschwindigkeit des Autos auf das Minimale zu begrenzen.
• Ein Signalton bestätigt die Einstellung Minimum.

8.4 Demontage der Räder

• Lösen Sie die Mutter an der Außenseite des Rades mithilfe des beiliegenden Steckschlüssels.
• Drücken Sie die Nasen nach innen, um das Rad zu lösen.
• Entfernen Sie das Rad und klappen Sie die Antriebmotoren zurück in die Flugposition.
  • Montieren Sie nun die Rotorblätter. (siehe Kapitel 10)

9. Kamera

Hinweis

- Beachten Sie bei der Nutzung der Kamera die in den Kapiteln 4 und 5 genannten gesetzlichen Regelungen und Einschränkungen, sowie die erlaubte Betriebsumgebung!

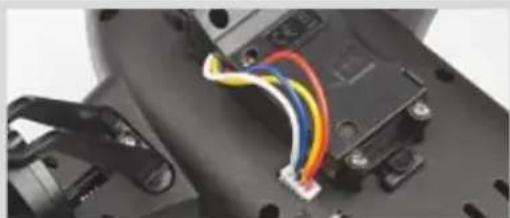

9.1 Montage der Kamera

• Befestigen Sie die Kamera an der Unterseite der Drohne. (A)
• Schließen Sie die Kamera an, indem Sie den Stecker der Kamera am Kameraanschluss (7) einstecken. (C)

9.2 Aufnahmemodus

• Legen Sie eine Micro SD-Karte in den dafür vorgesehenen Slot (B) der Kamera e in.
• Drücken Sie die Fototaste (6) auf der Fernsteuerung, um ein Bild zu machen.
• Drücken Sie die Videotaste (4) auf der Fernsteuerung, um eine Videoaufnahme zu starten/zu beenden.

9.3 Abrufen des aufgenommenen Materials

• Entnehmen Sie die Micro S D-Karte der Kamera.
• Schließen Sie die Micro SD-Karte mithilfe des SD-Kartenlesegeräts an Ihren PC an.
• Übertragen Sie das Bildmaterial auf Ihren PC, um den Speicherplatz der Kamera z u e ntlasten.
• Löschen Sie die Bilder/Videos der Kamera direkt an Ihrem PC.

10. Montage/Wechsel der Rotorblätter

• Entfernen Sie ggf. - wie in 8.1 Montage der Räder beschrieben - d as vorhandene Rotorblatt.
• Setzen Sie das neue Rotorblatt auf der Motorwelle auf. Achten Sie darauf, ein Rotorblatt mit der Markierung „A“ bzw. „B“ nur auf einer Motorwelle mit der Markierung „A“ bzw. „B“ zu montieren, da sonst die Drehrichtung nicht stimmt und kein Auftrieb erzeugt wird.
• Schrauben Sie das Rotorblatt mithilfe der Mutter und des beiliegenden Steckschlüssels fest.

11. Fehlerbehebung

Problem Mögliche	Ursache Behebung
Die Drohne stoppt ohne ersichtlichen Grund und/oder startet nicht.	Der Akku der Drohne ist schwach oder leer.	Laden Sie den Akku der Drohne vollständig auf.
	Die Batterien der Fernsteuerung sind schwach oder leer.	Überprüfen Sie die Batterien der Fernsteuerung und tauschen Sie diese ggf. g egen neue Batterien aus.
Die Rotoren der Drohne bewegen sich nicht.	Der Akku der Drohne ist nicht korrekt mit der Drohne verbunden.	Überprüfen Sie die Steckverbindung des Akkus und der Drohne.
	Der Akku der Drohne ist schwach oder leer.	Laden Sie den Akku der Drohne vollständig auf.
	Die Batterien der Fernsteuerung sind schwach oder leer.	Überprüfen Sie die Batterien der Fernsteuerung und tauschen Sie diese ggf. g egen neue Batterien aus.
Die Drohne dreht sich nur um ihre Hochachse, überschlägt sich oder startet nicht.	Die Propeller der Drohne sind beschädigt oder falsch angeordnet.	Überprüfen Sie die Propeller. Kontrollieren Sie die Anordnung der Propeller und bauen Sie diese ggf. - wie in 10. Montage/ Wechsel der Rotorblätter beschrieben- an.
Die Drohne zieht stark in eine Richtung.	Die Justierung der Drohne stimmt nicht.	Führen Sie die Feinjustierung - wie in 7.2 Feinjustierung der Steuerung (Trimmen) beschrieben - d urch.
Die Drohne fliegt keine Loopings.	Die Kapazität des Akkus ist zu gering.	Laden Sie den Akku der Drohne vollständig auf.

12. Wartung und Pflege

• Reinigen Sie dieses Produkt nur mit einem fusselfreien, leicht feuchten Tuch und verwenden Sie keine aggressiven Reiniger.
• Achten Sie darauf, dass kein Wasser in das Produkt eindringt.

13. Haftungsausschluss

Die Hama GmbH & Co KG ü bernimmt keinerlei Haftung oder Gewährleistung für Schäden, die aus unsachgemäßer Installation, Montage und unsachgemäßem Gebrauch des Produktes oder einer Nichtbeachtung der Bedienungsanleitung und/oder der Sicherheitshinweise resultieren.

14. Service und Support

Bitte wenden Sie sich bei Fragen zum Produkt gerne an d Hama-Produktberatung.

Hotline: [phone] (Deu/Eng)

Weitere Supportinformationen finden sie hier: www.hama.com

1. Technische Daten

Max. Reichweite: 100 m
Anzahl Kanäle 4
Aufnahmeformat 720p/30fps
Beleuchtung Einfarbige LEDs
Kamera Ja
Breite (diagonal, ohne Propeller)	260 mm
Breite x Tiefe x Höhe	310 x 310 x 70 mm
Gewicht 150 g
Rotor-Duchmesser 145 mm
Akku-Anforderung, Drohne	1x Li-Po-Akku (austauschbar), Kapazität: 900 mAh
Batterie-Anforderung, Fernsteuerung	4x AA Batterie
Kapazität 900 mAh
Ladeart USB-A-Kupplung
Frequenzbereich 2,4 GHz

16. Entsorgungshinweise

Hinweis zum Umweltschutz:

Ab dem Zeitpunkt der Umsetzung der europäischen Richtlinien 2012/19/EU und 2006/66/EG in nationales Recht gilt folgendes: Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte sowie Batterien am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an dieewkaufsstelle zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist auf diese Bestimmungen hin. Mit der Wiederverwertung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten/Batterien leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

17. Konformitätserklärung

CE Hiermit erklärt die Hama GmbH & Co K G, dass der Funkanlagentyp [00126853] der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.hama.com -> 00126853 -> Downloads.

Frequenzband/Frequenzbänder	2.413-2.461 GHz
Abgestrahlte maximale Sendeleistung	0.29 mW EIRP

11. Usuwanie usterek
