BEDIENUNGSANLEITUNG PL55 SCHEPPACH

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft! Art.Nr. 5901802915 / 5901825904 / 59018029969 AusgabeNr. 5901802915_0105 Rev.Nr. 05/05/2025

Elektro-Tauchsäge Originalbetriebsanleitung

Erklärung der Symbole auf dem Produkt Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen. Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Tragen Sie einen Gehörschutz. Bei Staubentwicklung Atemschutz tragen! Tragen Sie eine Schutzbrille. Schutzklasse II (Doppelisolierung) Das Produkt entspricht den geltenden europäischen Richtlinien. m ACHTUNG! In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betre󰀨en, mit diesem Zeichen m versehen. Das Produkt entspricht den geltenden serbischen Richtlinien.www.scheppach.com

14. Entsorgung und Wiederverwertung .................................................................. 21

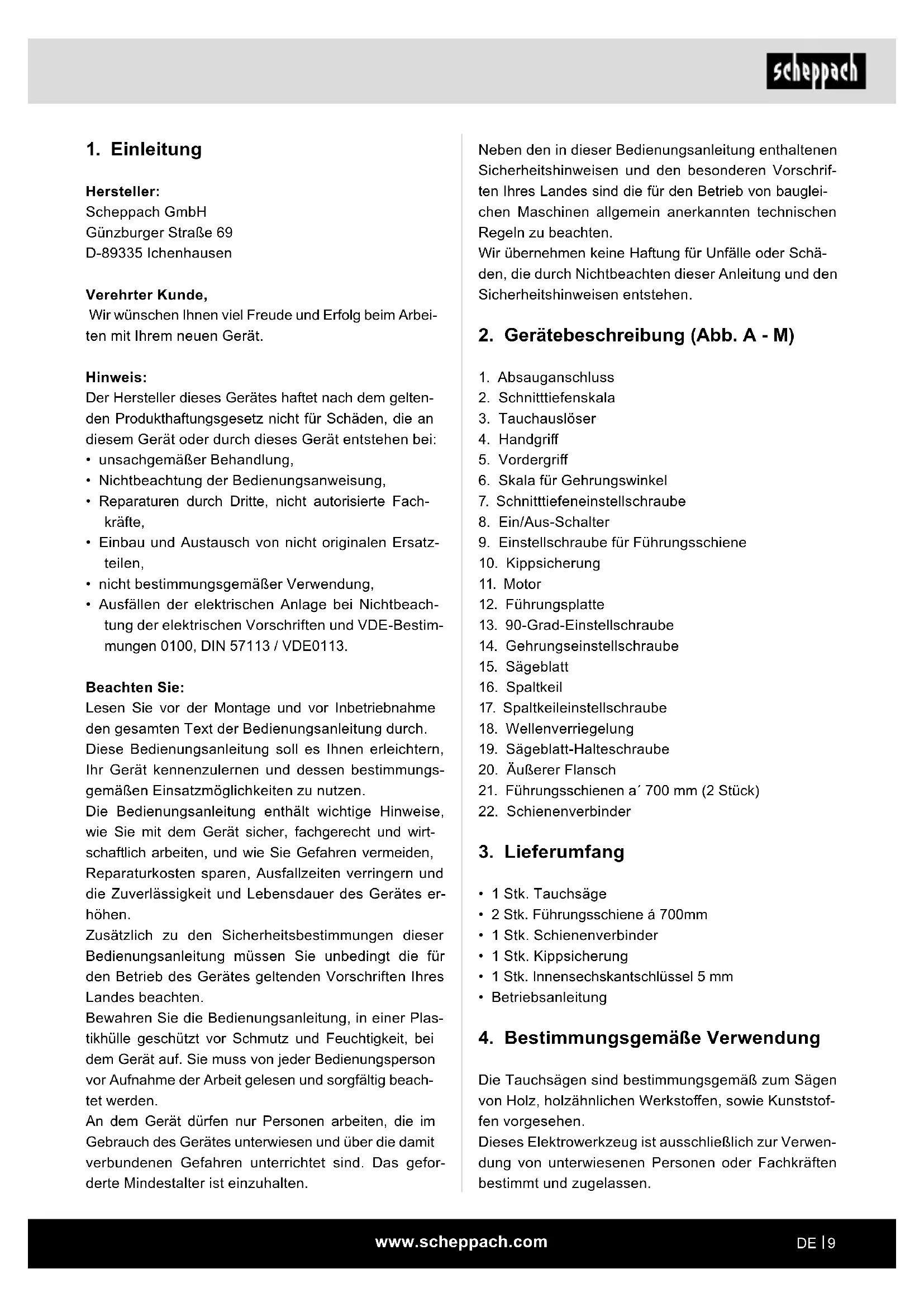

Hersteller: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde, Wir wünschen Ihnen viel Freude und Erfolg beim Arbei- ten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gelten- den Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanweisung,

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte,

• Einbau und Austausch von nicht originalen Ersatz- teilen,

• nicht bestimmungsgemäßer Verwendung,

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Bestim- mungen 0100, DIN 57113 / VDE0113. Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungs- gemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirt- schaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerätes er- höhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plas- tikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beach- tet werden. An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das gefor- derte Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschrif- ten Ihres Landes sind die für den Betrieb von bauglei- chen Maschinen allgemein anerkannten technischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schä- den, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Gerätebeschreibung (Abb. A - M)

2. Schnitttiefenskala

6. Skala für Gehrungswinkel

7. Schnitttiefeneinstellschraube

9. Einstellschraube für Führungsschiene

13. 90-Grad-Einstellschraube

14. Gehrungseinstellschraube

17. Spaltkeileinstellschraube

18. Wellenverriegelung

19. Sägeblatt-Halteschraube

21. Führungsschienen a´ 700 mm (2 Stück)

22. Schienenverbinder

• 2 Stk. Führungsschiene á 700mm

• 1 Stk. Schienenverbinder

• 1 Stk. Kippsicherung

• 1 Stk. Innensechskantschlüssel 5 mm

4. Bestimmungsgemäße Verwendung

Die Tauchsägen sind bestimmungsgemäß zum Sägen von Holz, holzähnlichen Werksto󰀨en, sowie Kunststof- fen vorgesehen. Dieses Elektrowerkzeug ist ausschließlich zur Verwen- dung von unterwiesenen Personen oder Fachkräften bestimmt und zugelassen.www.scheppach.com

Trotz bestimmungsmäßiger Verwendung können be- stimmte Restrisikofaktoren nicht vollständig ausge- räumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Punkte auftreten:

• Berühren des Sägeblatts in den nicht abgedeckten Bereichen;

• Hineingreifen in das laufende Sägeblatt (Schnittver- letzung);

• Rückschlag von Werkstücken und Werkstückteilen bei unsachgemäßer Handhabung;

• Herausschleudern von fehlerhaften Hartmetallteilen des Sägeblattes;

• Gehörschäden bei Nichtverwendung des nötigen Gehörschutzes;

• Augenschäden bei Nichtverwendung der nötigen Schutzbrille;

• Gesundheitliche Schäden bei Nichtverwendung der nötigen Staubschutzmaske;

• Gesundheitsschädliche Emissionen von Holzstäu- ben bei Verwendung in geschlossenen Räumen. Bitte beachten Sie, dass unsere Geräte bestimmungs- gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerk- zeuge m WARNUNG: Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug ver- sehen ist. Versäumnisse bei der Einhaltung der nach- folgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anwei- sungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begri󰀨 „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkube- triebene Elektrowerkzeuge (ohne Netzleitung).

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. Es dürfen nur für die Maschine geeignete Sägeblätter (HM- oder CV-Sägeblätter) verwendet werden. HSS- Sägeblätter und Trennscheiben aller Art dürfen nicht verwendet werden. Alle weiteren Anwendungen sind ausdrücklich ausge- schlossen und gelten als nicht bestimmungsgemäße Verwendung. Der Hersteller oder Händler übernimmt keine Haftung für Verletzungen, Verluste oder Schäden, die durch nicht bestimmungsgemäße oder falsche Verwendung entstanden sind. Mögliche Beispiele für nicht bestimmungsgemäße oder falsche Verwendung sind:

• Verwendung der Tauchsäge für andere Zwecke, als für die sie bestimmt ist;

• Nichtbeachtung der Sicherheitshinweise und War- tungen sowie der Montage-, Betriebs-, Wartungs- und Reinigungsanweisungen, die in dieser Bedie- nungsanleitung enthalten sind;

• Nichtbeachtung etwaiger für die Verwendung der Tauchsäge spezischer und/oder allgemein gelten- der Unfallverhütungs-, arbeitsmedizinischer oder sicherheitstechnischer Vorschriften;

• Verwendung von Zubehör und Ersatzteilen, die nicht für die Tauchsäge bestimmt sind;

• Veränderungen an der Tauchsäge;

• Reparatur der Tauchsäge durch einen anderen als den Hersteller oder eine Fachkraft;

• Gewerbliche, handwerkliche oder industrielle Nut- zung der Tauchsäge;

• Bedienung oder Wartung der Tauchsäge durch Per- sonen, die mit dem Umgang mit der Tauchsäge nicht vertraut sind und/oder die damit verbundenen Ge- fahren nicht verstehen. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedie- nungsanleitung. Personen, welche die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefah- ren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungs- vorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beach- ten. Veränderungen an der Maschine schließen eine Haf- tung des Herstellers und daraus entstehende Schäden gänzlich aus.www.scheppach.com

3. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk- zeugs kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, ver- ringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetrieb- nahme. Vergewissern Sie sich, dass das Elek- trowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug ein- geschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schrau- benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerk- zeugs bendet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und hal- ten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare kön- nen von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -au󰀨angeinrichtun- gen montiert werden können, sind diese anzu- schließen und richtig zu verwenden. Verwen- dung einer Staubabsaugung kann Gefährdungen durch Staub verringern. h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheits- regeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Han- deln kann binnen Sekundenbruchteilen zu schwe- ren Verletzungen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube benden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen wäh- rend der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Ver- wenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Un- veränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schla- ges. b) Vermeiden Sie Körperkontakt mit geerdeten Oberächen wie von Rohren, Heizungen, Her- den und Kühlschränken. Es besteht ein erhöh- tes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektri- schen Schlages. d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, auf- zuhängen oder um den Stecker aus der Steck- dose zu ziehen. Halten Sie die Anschlusslei- tung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder ver- wickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungslei- tungen, die auch für den Außenbereich geeig- net sind. Die Anwendung einer für den Außenbe- reich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, ver- wenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schla- ges.www.scheppach.com

a.) Lassen Sie Ihr Elektrowerkzeug nur von quali- ziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sicherge- stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. Sicherheitshinweise für alle Sägen a) m GEFAHR: Kommen Sie mit Ihren Händen nicht in den Sägebereich und an das Säge- blatt. Halten Sie mit Ihrer zweiten Hand den Zu- satzgri󰀨 oder das Motorgehäuse. Wenn beide Hände die Kreissäge halten, kann das Sägeblatt diese nicht verletzen. b) Greifen Sie nicht unter das Werkstück. Die Schutzhaube kann Sie unterhalb des Werkstückes nicht vor dem Sägeblatt schützen. c) Passen Sie die Schnitttiefe an die Dicke des Werkstücks an. Es sollte weniger als eine volle Zahnhöhe unter dem Werkstück sichtbar sein. d) Halten Sie das zu sägende Werkstück niemals in der Hand oder über dem Bein fest. Sichern Sie das Werkstück an einer stabilen Aufnah- me. Es ist wichtig, das Werkstück gut zu befesti- gen, um die Gefahr von Körperkontakt, Klemmen des Sägeblattes oder Verlust der Kontrolle zu mi- nimieren. e) Fassen Sie das Elektrowerkzeug an den iso- lierten Gri󰀨ächen an, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel tre󰀨en kann. Kontakt mit einer span- nungsführenden Leitung setzt auch die Metallteile des Elektrowerkzeugs unter Spannung und führt zu einem elektrischen Schlag. f) Verwenden Sie beim Längsschneiden immer einen Anschlag oder eine gerade Kantenfüh- rung. Dies verbessert die Schnittgenauigkeit und verringert die Möglichkeit, dass das Sägeblatt klemmt. g) Verwenden Sie immer Sägeblätter in der rich- tigen Größe und mit passender Aufnahmeboh- rung (z.B. sternförmig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kont- rolle. h) Verwenden Sie niemals beschädigte oder fal- sche Sägeblatt-Spannansche oder -Schrau- ben. Die Sägeblatt-Spannansche und - Schrau- ben wurden speziell für Ihre Säge konstruiert, für optimale Leistung und Betriebssicherheit.

4. Verwendung und Behandlung des Elektro-

werkzeuges a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür be- stimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist ge- fährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vorneh- men, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichts- maßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerk- zeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pegen Sie Elektrowerkzeuge und Einsatz- werkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elek- trowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerk- zeugen. f) Halten Sie Schneidwerkzeuge scharf und sau- ber. Sorgfältig gepegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weni- ger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Ein- satzwerkzeuge usw. entsprechend diesen An- weisungen. Berücksichtigen Sie dabei die Arbeits- bedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu ge- fährlichen Situationen führen. h) Halten Sie Gri󰀨e und Gri󰀨ächen trocken, sauber und frei von Öl und Fett. Rutschige Grif- fe und Gri󰀨ächen erlauben keine sichere Bedie- nung und Kontrolle des Elektrowerkzeugs in un- vorhergesehenen Situationen.www.scheppach.com

c) Wenn Sie eine Säge, die im Werkstück steckt, wieder starten wollen, zentrieren Sie das Sä- geblatt im Sägespalt und überprüfen Sie, ob die Sägezähne nicht im Werkstück verhakt sind. Klemmt das Sägeblatt, kann es sich aus dem Werkstück heraus bewegen oder einen Rück- schlag verursachen, wenn die Säge erneut gestar- tet wird. d) Stützen Sie große Platten ab, um das Risiko eines Rückschlags durch ein klemmendes Sägeblatt zu vermindern. Große Platten kön- nen sich unter ihrem Eigengewicht durchbiegen. Platten müssen auf beiden Seiten, sowohl in Nähe des Sägespalts als auch an der Kante, abgestützt werden. e) Verwenden Sie keine stumpfen oder beschä- digten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähnen verursachen durch einen zu engen Sägespalt eine erhöhte Rei- bung, Klemmen des Sägeblattes und Rückschlag. f) Ziehen Sie vor dem Sägen die Schnitttiefen- und Schnittwinkeleinstellungen fest. Wenn sich während des Sägens die Einstellungen ver- ändern, kann sich das Sägeblatt verklemmen und ein Rückschlag auftreten. g) Seien Sie besonders vorsichtig bei „Tauch- schnitten“ in bestehende Wände oder andere nicht einsehbare Bereiche. Das eintauchende Sägeblatt kann beim Sägen in verborgene Objek- te blockieren und einen Rückschlag verursachen. Sicherheitshinweise für Tauchsägen a) Überprüfen Sie vor jeder Benutzung, ob die Schutzhaube einwandfrei schließt. Verwen- den Sie die Säge nicht, wenn die Schutzhaube nicht frei beweglich ist und sich nicht sofort schließt. Klemmen oder binden Sie die Schutz- haube niemals fest; dadurch wäre das Säge- blatt ungeschützt. Sollte die Säge unbeabsichtigt zu Boden fallen, kann die Schutzhaube verbogen werden. Stellen Sie sicher, dass die Schutzhaube sich frei bewegt und bei allen Schnittwinkeln und -tiefen weder Sägeblatt noch andere Teile berührt. b) Überprüfen Sie Zustand und Funktion der Fe- der für die Schutzhaube. Lassen Sie das Gerät vor dem Gebrauch warten, wenn Schutzhaube und Feder nicht einwandfrei arbeiten. Beschä- digte Teile, klebrige Ablagerungen oder Anhäu- fungen von Spänen lassen die Schutzhaube ver- zögert arbeiten.

i) Tragen Sie geeignete persönliche Schutzaus-

rüstungen: Gehörschutz, Schutzbrille, Staub- maske bei stauberzeugenden Arbeiten und Schutzhandschuhe beim Werkzeugwechsel. Weitere Sicherheitshinweise für alle Sägen Ursachen und Vermeidung eines Rückschlags durch den Benutzer:

• Ein Rückschlag ist die plötzliche Reaktion eines hakenden, klemmenden oder falsch ausgerichteten Sägeblattes, die dazu führt, dass eine unkontrollier- te Säge abhebt und sich aus dem Werkstück heraus in Richtung der Bedienperson bewegt;

• wenn sich das Sägeblatt in dem sich schließenden Sägespalt verhakt oder verklemmt, blockiert es, und die Motorkraft schlägt das Gerät in Richtung der Be- dienperson zurück;

• wird das Sägeblatt im Sägeschnitt verdreht oder falsch ausgerichtet, können sich die Zähne des hinteren Sägeblattbereiches in der Oberäche des Werkstücks verhaken, wodurch das Sägeblatt aus dem Sägespalt heraus und die Säge in Richtung der Bedienperson zurückspringt. Ein Rückschlag ist die Folge eines falschen oder feh- lerhaften Gebrauchs der Säge. Er kann durch geeig- nete Vorsichtsmaßnahmen, wie nachfolgend beschrie- ben, verhindert werden. a) Halten Sie die Säge mit beiden Händen fest und bringen Sie Ihre Arme in eine Stellung, in der Sie die Rückschlagkräfte abfangen kön- nen. Halten Sie sich immer seitlich des Säge- blattes, nie das Sägeblatt in eine Linie mit Ih- rem Körper bringen. Bei einem Rückschlag kann die Kreissäge rückwärts springen, jedoch kann die Bedienperson die Rückschlagkräfte beherrschen, wenn geeignete Maßnahmen getro󰀨en wurden. b) Falls das Sägeblatt verklemmt oder Sie die Arbeit unterbrechen, lassen Sie den Ein-/Aus- schalter los und halten Sie die Säge im Werk- sto󰀨 ruhig, bis das Sägeblatt vollständig zum Stillstand gekommen ist. Versuchen Sie nie, die Säge aus dem Werkstück zu entfernen oder sie rückwärtszuziehen, solange das Sägeblatt sich bewegt, sonst kann ein Rückschlag erfol- gen. Ermitteln und beheben Sie die Ursache für das Verklemmen des Sägeblattes.www.scheppach.com

• Wechseln Sie die Sägeblätter, so wie in dieser An- leitung angegeben.

• Wenn die Netzanschlussleitung dieses Gerätes be- schädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualizierte Person ersetzt werden, um Gefährdungen zu ver- meiden.

• Verwenden Sie nur empfohlene Sägeblätter, die der EN 847-1 entsprechen.

• Verwenden Sie nur Original-Sägeblätter des Her- stellers mit der Kennzeichnung Ø 160 mm, 160 x 20 x 2,4.

• Sägeblätter, die den in dieser Gebrauchsanleitung angegebenen Kenndaten nicht entsprechen, dürfen nicht verwendet werden. Sägeblätter dürfen nicht durch seitlichen Druck auf den Grundkörper ge- bremst werden.

• Es ist darauf zu achten, dass das Sägeblatt fest montiert ist und in der richtigen Richtung dreht.

• Halten Sie das Gerät an den isolierten Gri󰀨ächen, wenn Sie Arbeiten ausführen, bei denen das Ein- satzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel tre󰀨en kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. m WARNUNG! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verlet- zungen zu verringern, empfehlen wir Personen mit me- dizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird. Restrisiken Das Elektrowerkzeug ist nach dem Stand der Technik und den anerkannten sicherheitstechni- schen Regeln gebaut. Dennoch können beim Ar- beiten einzelne Restrisiken auftreten.

• Gefährdung der Gesundheit durch Strom bei Ver- wendung nicht ordnungsgemäßer Elektro-An- schlussleitungen.

• Desweiteren können trotz aller getro󰀨ener Vorkeh- rungen nicht o󰀨ensichtliche Restrisiken bestehen.

• Restrisiken können minimiert werden, wenn die „Wichtige Hinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Bedienungsanweisung ins- gesamt beachtet werden. c) Sichern Sie beim „Tauchschnitt“, der nicht rechtwinklig ausgeführt wird, die Grundplatte der Säge gegen Verdrehen. Ein seitliches Ver- schieben kann zum Klemmen des Sägeblattes und damit zum Rückschlag führen. d) Legen Sie die Säge nicht auf der Werkbank oder dem Boden ab, ohne dass die Schutzhau- be das Sägeblatt abdeckt. Ein ungeschütztes, nachlaufendes Sägeblatt bewegt die Säge entge- gen der Schnittrichtung und sägt, was ihm im Weg ist. Beachten Sie dabei die Nachlaufzeit der Säge. Zusätzliche Sicherheitshinweise für alle Sägen mit Spaltkeil a) Verwenden Sie den für das eingesetzte Säge- blatt passenden Spaltkeil. Der Spaltkeil muss stärker als die Stammblattdicke des Sägeblatts, aber dünner als dessen Zahnbreite sein. b) Justieren Sie den Spaltkeil wie in dieser Be- triebsanleitung beschrieben. Falsche Stärke, Position und Ausrichtung können der Grund dafür sein, dass der Spaltkeil einen Rückschlag nicht wirksam verhindert. c) Verwenden Sie immer den Spaltkeil, außer bei Tauchschnitten. Montieren Sie den Spaltkeil nach dem Tauchschnitt wieder. Der Spaltkeil stört bei Tauchschnitten und kann einen Rückschlag er- zeugen. d) Damit der Spaltkeil wirken kann, muss er sich im Sägespalt benden. Bei kurzen Schnitten ist der Spaltkeil unwirksam, um einen Rückschlag zu verhindern. e) Betreiben Sie die Säge nicht mit verbogenem Spaltkeil. Bereits eine geringe Störung kann das Schließen der Schutzhaube verlangsamen. Zusätzliche Sicherheitshinweise

• Keine Schleifscheiben einsetzen.

• Sorgen Sie dafür, dass der Spaltkeil so eingestellt ist, dass sein Abstand zum Zahnkranz des Säge- blattes 5 mm nicht überschreitet und der Zahnkranz nicht um mehr als 3 mm über die Unterkante des Spaltkeiles hinausragt.

• Stellen Sie die richtige Benutzung der Staubauf- fangeinrichtung, so wie in dieser Anleitung angege- ben, sicher.

• Tragen Sie eine Staubschutzmaske. Tragen Sie im- mer einen Gehörschutz.

• Nur in dieser Anleitung empfohlene Sägeblätter dür- fen verwendet werden.www.scheppach.com

Gemessen gemäß EN 62841-2-5 & EN 62841 1. Das Geräusch am Arbeitsplatz kann 85 dB überschreiten, in diesem Fall sind Schutzmaßnahmen für den Benut- zer erforderlich (geeigneten Gehörschutz tragen). Schallleitungspegel L

89,5 dB Schalldruckpegel L

78,5 dB Unsicherheit K wa/pA 3 dB Die oben genannten Werte sind Geräuschemissions- werte und müssen daher nicht zeitgleich sichere Ar- beitsplatzwerte darstellen. Die Wechselbeziehung zwi- schen Emissions- und Immissionspegeln kann nicht zuverlässig zu einer Ableitung führen, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den jeweiligen am Arbeitsplatz vor- handenen Immissionspegel beeinussen können, be- inhalten die Spezikation des Arbeitsraumes und der Umgebung, die Dauer der Einwirkungen, andere Ge- räuschquellen u.a.. Berücksichtigen Sie bei den zuverlässigen Arbeits- platzwerten auch mögliche Abweichungen in den na- tionalen Regelungen. Die oben genannten Informatio- nen ermöglichen dem Anwender jedoch, eine bessere Abschätzung von Gefährdung und Risiko vorzuneh- men. Schwingungsemissionswert a

(Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 62841-2-5 & EN 62841-1: Schwingungsemissionswert (3-achsig) Typische gewichtete Vibration a

7. Vor Inbetriebnahme

• Ö󰀨nen Sie die Verpackung und nehmen Sie das Ge- rät vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Ver- packungs-/ und Transportsicherungen (falls vorhan- den).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

• Belasten Sie die Maschine nicht unnötig: zu starker Druck beim Sägen beschädigt das Sägeblatt schnell, was zu einer Leistungsverminderung der Maschine bei der Verarbeitung und in der Schnittgenauigkeit führt.

• Beim Schneiden von Plastikmaterial verwenden Sie bitte immer Klemmen: die Teile, die gesägt werden sollen, müssen immer zwischen den Klemmen - xiert werden.

• Vermeiden Sie zufällige Inbetriebsetzungen der Ma- schine: beim Einführen des Steckers in die Steckdo- se darf die Starttaste nicht gedrückt werden.

• Verwenden Sie das Werkzeug, das in diesem Hand- buch empfohlen wird. So erreichen Sie, dass Ihre Maschine optimale Leistungen erbringt.

• Halten Sie Ihre Hände vom Arbeitsbereich fern, wenn die Maschine in Betrieb ist.

• Bevor Sie Einstell- oder Wartungsarbeiten vorneh- men, lassen Sie die Starttaste los und ziehen den Netzstecker.

Nennspannung 230 - 240 V~ / 50 Hz Aufnahmeleistung 1200 W Schutzklasse II Leerlaufdrehzahl n

Sägeblatt ø 160 x ø 20 x 2,4 mm Anzahl der Zähne 24 (vormontiert) Spaltkeil (dicke) 2 mm Schnitttiefe max. 90° 55 mm Schnitttiefe max. 45° 41 mm Neigung stufenlos 0 - 45° Ansauganschluss ø (innen) 35 mm / ø (außen) 38 mm Gewicht (ohne Anbauten) 4,9 kg Maße L x B x H 340 x 260 x 235 mm Technische Änderungen vorbehalten! Geräusch-/Vibrationsinformation m WARNUNG! Das Arbeiten ohne Gehörschutz oder Schutzkleidung kann zu Gesundheitsschäden führen.

• Tragen Sie bei der Arbeit einen Gehörschutz und angemessene Schutzkleidung.www.scheppach.com

Schnitttiefe einstellen (Abb. F) Die Schnitttiefe kann von 0 bis 55 mm eingestellt werden. Lösen Sie die Schnitttiefeneinstellschraube (7) und stellen die gewünschte Tiefe mittels der Skala (2) ein und ziehen die Schraube wieder fest an. Das Sägeaggregat kann nun bis zur eingestellten Schnitttiefe nach unten gedrückt werden. Die Angaben auf der Skala (2) bezeichnen die Schnitt- tiefe ohne Schiene. Schnittwinkel einstellen zwischen 0° und 45°: (Abb. G) Der Gehrungswinkel kann zwischen 0° und 45° einge- stellt werden. Lösen Sie die Gehrungseinstellschrauben (14) auf bei- den Seiten. Schwenken Sie die Säge in den gewünschten Schnitt- winkel (Skala für Gehrungswinkel (6)). Ziehen Sie die Gehrungseinstellschrauben (14) auf bei- den Seiten an. Hinweis: Die beiden Stellungen (0° und 45°) sind von Werk aus eingestellt und können vom Kundendienst nachjustiert werden. Sägeblatt wechseln (Abb. A-D, H, I) m VORSICHT! Heißes und scharfes Werkzeug Keine stumpfen und defekten Einsatzwerkzeuge ver- wenden! Schutzhandschuhe tragen. m WARNUNG! Stromschlag Vor allen Arbeiten an der Maschine stets den Netzste- cker aus der Steckdose ziehen!

1. Tauchauslöser (3) drücken, Sägeblatt bis zur Sä-

geblattwechselstellung herunterdrücken (Schnitt- tiefeneinstellschraube (7) auf 25mm einstellen) und Sechskantschlüssel in Sägeblattfeststell- schraube (19) stecken.

2. Wellenverriegelung (18) drücken und das Säge-

blatt (15) drehen, bis dieses einrastet.

3. Die Wellenverriegelung (18) gedrückt halten und

die Sägeblattfeststellschraube (19) gegen den Uhrzeigersinn ö󰀨nen. Dabei das Sägeblatt in der Sägeblattwechselstellung halten.

4. Den äußeren Flansch (20) und das Sägeblatt (15)

entfernen. m ACHTUNG Gerät und Verpackungsmaterialien sind kein Kin- derspielzeug! Kinder dürfen nicht mit Kunststo󰀨- beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Das Sägeblatt muss frei laufen können.

• Bei bereits bearbeitetem Holz auf Fremdkörper, wie z.B. Nägel oder Schrauben, usw. achten.

• Bevor Sie den Ein-/Ausschalter betätigen, vergewis- sern Sie sich, ob das Sägeblatt richtig montiert ist und bewegliche Teile leichtgängig sind.

• Überzeugen Sie sich vor dem Anschließen der Ma- schine, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

• Schließen Sie die Maschine nur an eine ordnungs- gemäß installierte Schutzkontakt-Steckdose an, die mit mindestens 16A abgesichert ist. Anschluss an das Stromnetz Kontrollieren Sie, ob die Netzanlage, an die Sie die Ma- schine anschließen, entsprechend den gültigen Normen geerdet ist und ob die Steckdose in gutem Zustand ist. Wir möchten Sie daran erinnern, dass der Netzanlage eine magnetothermische Schutzvorrichtung vorge- schaltet sein muss, die alle Leitungen vor Kurzschlüs- sen und Überlastungen schützt. Diese Schutzvorrichtung kann auch aufgrund der nachfolgend aufgelisteten elektrischen Eigenschaften der Maschine am Motor angegeben sein. HINWEIS: Das elektrische System der Tauchsäge ist mit einem Unterspannungsrelais ausgerüstet, das au- tomatisch den Schaltkreis ö󰀨net, wenn die Spannung unter eine voreingestellte Mindestgrenze fällt, und dass das selbstständige Zurücksetzen der Maschinen- funktionen verhindert, wenn die Spannung auf Normal- niveau zurückkehrt. Wenn die Maschine unvermittelt anhält, bewahren Sie Ruhe. Stellen Sie sicher, dass kein Spannungsausfall im elektrischen System aufgetreten ist.

m WARNUNG! Stromschlag Vor allen Arbeiten an der Maschine stets den Netzste- cker aus der Steckdose ziehen!www.scheppach.com

Tauchsäge ein- und ausschalten

• Beim Einschalten der Tauchsäge den Ein-/Aus- schalter (8) betätigen. Der Motor startet.

• Zum Ausschalten den Ein-/Ausschalter (8) loslassen. Nachdem Sie nun all dies, was bis hierher beschrieben wurde, ausgeführt haben, können Sie mit der Bearbei- tung beginnen. m VORSICHT! Halten Sie stets Ihre Hände von den Schnittzonen fern und versuchen Sie keinesfalls, diese beim Schneiden zu erreichen. Arbeiten mit der Maschine m ACHTUNG! Beachten Sie beim Arbeiten alle ein- gangs gemachten Sicherheitshinweise sowie folgende Regeln:

• Führen Sie das Elektrowerkzeug nur im eingeschal- teten Zustand gegen das Werkstück.

• Befestigen Sie das Werkstück stets so, dass es sich beim Bearbeiten nicht bewegen kann.

• Schieben Sie die Säge stets nach vorne, keinesfalls rückwärts zu sich heranziehen.

• Vermeiden Sie durch eine angepasste Vorschubge- schwindigkeit eine Überhitzung der Schneiden

• Verwenden Sie bei stauberzeugenden Arbeiten eine Atemmaske.

• Säge mit beiden Händen fest greifen, dabei liegt die eine Hand am Hauptgri󰀨 und die andere Hand am Vordergri󰀨.

• Bei Verwendung einer Führungsschiene muss diese mit Schraubzwingen befestigt werden.

• Achten Sie darauf, dass sich das Stromkabel nicht in der Sägerichtung bendet. Sägen nach Anriss Der Schnittanzeiger (Abb. G Pos. G1) bei 0° and 45° Schnitten (ohne Führungsschiene) den Schnittverlauf an. Abschnitte Sägen

1. Die Maschine mit dem vorderen Teil des Sägeti-

sches auf das Werkstück aufsetzen.

2. Schalten Sie die Maschine mit dem Ein-/Ausschal-

3. Drücken Sie den Tauchauslöser (3).

4. Säge nach unten drücken, um die Sägetiefe zu er-

5. Säge gleichmäßig nach vorne schieben.

m VORSICHT! Schutzhandschuhe tragen.

5. Neues Blatt und Flansch (20) wieder einsetzen.

6. Sägeblattfeststellschraube (19) einschrauben und

festziehen, dabei die Wellenverriegelung wieder gedrückt halten.

7. Die Säge in Ausgangsstellung bringen (0°).

Einstellen des Spaltkeils (16) (Abb. A + K) Justieren Sie den Abstand Sägeblatt (15) zum Spaltkeil (16) nach dem Sägeblattwechsel, oder wenn es erfor- derlich ist. Bringen Sie die Säge in die Stellung wie beim Säge- blattwechsel. Lockern Sie die Einstellschraube (17) mit einem Inbus- schlüssel und stellen den Spaltkeil (16) 2-3 mm höher als das Sägeblatt und ziehen die Einstellschraube (17) wieder fest an. Absaugvorrichtung anschließen Ein Haushaltsstaubsauger ist nicht als Absaugvorrich- tung geeignet. Eine Absaugvorrichtung mit einem Absaugschlauch mit 38 mm Durchmesser (38 mm werden wegen der geringeren Verstopfungsgefahr empfohlen) kann mit dem Absauganschluss (1) verbunden werden. m WARNUNG! Gesundheitsgefährdung durch Stäube Staub kann gesundheitsschädlich sein. Nie ohne Ab- saugung arbeiten. Nationale Bestimmungen beachten.

m Achtung! Vor der Inbetriebnahme das Gerät unbedingt kom- plett montieren! m WARNUNG! Wenn die Tauchsäge unsachgemäß montiert wurde, kann dies zu schweren Verletzungen führen.

• Vergewissern Sie sich vor dem Einschalten der Tauchsäge, dass das Sägeblatt richtig montiert ist und bewegliche Teile leichtgängig sind. Nach dem Einschalten der Säge müssen Sie warten, bis das Sägeblatt (15) seine maximale Drehzahl er- reicht hat, bevor Sie den Schnitt durchführen.www.scheppach.com

Mit dem angebotenen Zubehör können Gehrungs- schnitte, Winkelschnitte und sonstige Passarbeiten durchgeführt werden. Bevor Sie diese Säge zum ersten Mal auf der optio- nalen Führungsschiene benutzen, muss sie eingestellt werden, um mit minimaler Seitenbewegung auf der Führungsschiene entlangzugleiten; verstellbare Ein- stellschrauben (9) sind für diesen Zweck montiert.

1. Platzieren Sie die Säge auf der Führungsschiene.

2. Drehen Sie die Einstellschrauben (9) gegen den

Uhrzeigersinn, bis sie fest sitzen.

3. Danach leicht im Uhrzeigersinn drehen, um Spiel

4. Während Sie die Wählscheiben in Position halten,

arretieren Sie sie, indem Sie die Feststellschraube in der Mitte jeder Nocke festschrauben (5 mm In- busschlüssel wird mit der Maschine geliefert).

5. Bewegen Sie die Säge entlang der Schiene hin

und her, und stellen Sie sicher, dass sie reibungs- los gleitet. Je nach Bedarf neu einstellen.

6. Eine zukünftige Einstellung kann notwendig sein,

abhängig vom Gebrauch der Säge. Splitterschutz Die Führungsschiene verfügt einen Splitterschutz, der vor dem ersten Einsatz zugeschnitten werden muss.

1. Schiene mit den Schraubzwingen auf einem Ab-

fallholz befestigen.

2. Führungsspiel auf der Schiene mit den beiden Ein-

stellschrauben (9) regeln.

3. Tauchsäge auf ca. 6 mm Schnitttiefe einstellen.

4. Säge auf das hintere Ende der Schiene aufsetzen.

5. Maschine einschalten, bis zur eingestellten

Schnitttiefe herunterdrücken und den Splitter- schutz in voller Länge in einem Arbeitsgang, ohne abzusetzen, zuschneiden. Die Kante des Splitter- schutzes entspricht nun exakt der Schnittkante des Sägeblattes. Sägen mit Schiene (Abb. A, B, E, M)

1. Setzen Sie die Maschine in die Führungen der

2. Schalten Sie die Maschine mit dem Ein-/Ausschal-

3. Drücken Sie den Tauchauslöser (3).

4. Säge nach unten drücken, um die Sägetiefe zu er-

reichen. Hinweis: Beim ersten Gebrauch wird die Gummilippe abgesägt und gewährt dadurch Splitterschutz bis zum Sägeblatt.

5. Säge gleichmäßig nach vorne schieben.

6. Nach Beendigung des Sägeschnittes die Maschine

ausschalten und das Sägeblatt nach oben fahren. Ausschnitte sägen (Tauchschnitte) (Abb. L - O) m ACHTUNG! Um Rückschläge zu vermeiden sind bei Tauchschnitten folgende Hinweise unbedingt zu beachten:

• Legen Sie die Maschine stets mit der hinteren Kante des Sägetisches gegen einen festen Anschlag.

• Legen Sie beim Arbeiten mit der Führungsschiene die Maschine an den Rückschlagstopp (M2 / nicht im Lieferumfang enthalten) an, der auf der Führungs- schiene festgeklemmt wird. Vorgehensweise

1. Stellen Sie die Säge auf das Werkstück.

2. Die Schneideanzeige mit dem hinteren Pfeil (L1)

auf die markierte Eintauchstelle setzen. Hinweis: Die Markierung (L1/L2/L3) zeigen bei maximaler Schnitttiefe und Verwendung der Führungsschiene den vordersten und hintersten Schnittpunkt des Sägeblattes (Ø 160 mm) an.

3. Schalten Sie die Maschine ein und drücken Sie die

Säge auf die eingestellte Schnitttiefe nach unten.

4. Schieben Sie die Säge vorwärts bis die Schnei-

deanzeige (L3) den markierten Punkt erreicht hat.

5. Nach Beendigung des Tauchschnittes Sägeblatt

nach oben fahren und die Säge ausschalten. Führungsvorrichtung (Abb. E + M) Die Führungsschienen (21) ermöglichen saubere, prä- zise Schnitte und schützen die Oberäche vor Beschä- digungen. Hinweis: Beim Sägen mit der Führungsschiene be- trägt die Schnitttiefe 4,5 mm weniger als der Skalen- wert an der Maschine. Zur Sicherheit kann die Führungsschiene mit Schraub- zwingen (M1) befestigt werden. (nicht im Lieferumfang enthalten) Mit dem Kippschutz (10) wird verhindert, dass die Tauchsäge bei Gehrungsschnitten und Einstellarbei- ten nicht abkippt. Die Rückschlagsicherung (M2 / nicht im Lieferumfang ent- halten) gewährleistet beim Eintauchen in das Werkstück eine sichere Führung. (nicht im Lieferumfang enthalten) Mittels Schienenverbinder (22) können 2 Führungs- schienen zusammengesteckt werden und erlauben lange genaue Schnitte. Das Führungsspiel der Auage auf der Führungsschie- ne lässt sich mit den beiden Einstellschrauben (9) re- gulieren.www.scheppach.com

Zum Transport heben Sie das Elektrowerkzeug an den Mittelstreben an. Schützen Sie das Elektrowerkzeug vor Schlägen, Stö- ßen und starken Vibrationen, z.B. beim Transport in Fahrzeugen. Sichern Sie das Elektrowerkzeug gegen Kippen und Verrutschen.

11. Wartung und Reinigung

m WARNUNG! Vor jeglicher Einstellung, Instandhaltung oder Instand- setzung Netzstecker ziehen! Allgemeine Wartungsmaßnahmen

• Halten Sie zur Sicherung der Luftzirkulation die Kühlluftö󰀨nungen im Gehäuse stets frei und sauber.

• Um Holzsplitter und -späne aus dem Elektrowerk- zeug zu entfernen, saugen Sie alle Ö󰀨nungen ab.

• Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

• Reinigen Sie das Gerät regelmäßig mit einem feuch- ten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könn- ten die Kunststo󰀨teile des Gerätes angreifen. Ach- ten Sie darauf, dass kein Wasser in das Geräteinne- re gelangen kann.

• Ölen Sie zur Verlängerung des Werkzeuglebens einmal pro Monat die Drehteile. Ölen Sie nicht den Motor. Kohlebürsten

• Bei übermäßiger Funkenbildung lassen Sie die Koh- lebürsten durch eine Elektrofachkraft überprüfen. m ACHTUNG! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden. m WARNUNG! Bei unsachgemäßer Handhabung der Tauchsäge be- steht die Gefahr von schweren Verletzungen.

• Schalten Sie die Tauchsäge vor jeglichen Reini- gungs- und Wartungsarbeiten aus und ziehen Sie den Netzstecker aus der Steckdose.

• Tragen Sie bei Arbeiten an der Tauchsäge geeigne- te Schutzhandschuhe.

• Im Inneren dieser Tauchsäge benden sich keine Tei- le, die vom Benutzer repariert werden können. Versu- chen Sie niemals selbst, die Tauchsäge zu reparieren. Wenden Sie sich stets an eine qualizierte Fachkraft.

6. Nach Beendigung des Sägeschnittes die Ma-

schine ausschalten und das Sägeblatt nach oben schwenken. Tauchschnitte mit Führung

1. Setzen Sie die Säge auf die Führungsschiene an

den markierten Schneidepunkt.

2. Befestigen Sie die Rückschlagsicherung bzw. An-

schlag, (Zubehör nicht im Lieferumfang) am hinte- ren und vorderen Schnittpunkt auf die Führungs- schiene.

3. Schalten Sie die Maschine ein.

4. Drücken Sie die Säge langsam auf die eingestellte

Schnitttiefe nach unten und führen diese auf der Schiene gleichmäßig nach vorne bis zum vorderen Schneidepunkt. Kippschutz: Bei Gehrungsschnitten ist es ratsam einen Kippschutz einzusetzen. Dieser verhindert, dass die Maschine bei Schrägstellung seitlich abkippt. Dadurch können Verletzungen am Körper oder Be- schädigungen an der Maschine vermieden werden. Nach dem Sägen

1. Schalten Sie erst die Tauchsäge und dann die Ab-

sauganlage aus. Das Sägeblatt läuft noch längere Zeit nach.

2. Entfernen Sie den Schnittabfall vom Sägeblatt

erst, wenn sich das Sägeblatt wieder in Ruhestel- lung bendet.

3. Trennen Sie die Tauchsäge vom Stromnetz, indem

Sie den Netzstecker aus der Steckdose ziehen.

4. Lassen Sie die Tauchsäge vollständig abkühlen.

Verklemmtes Werkstück entfernen! m WARNUNG! Bei unsachgemäßer Handhabung der Tauchsäge be- steht die Gefahr von schweren Verletzungen.

• Schalten Sie die Tauchsäge sofort aus und ziehen Sie den Netzstecker aus der Steckdose, wenn sich das Sägeblatt im Werkstück verklemmt hat oder sonstige Blockaden auftreten.

• Verwenden Sie Schutzhandschuhe, fassen Sie das Sägeblatt nicht mit bloßen Händen an.

Schalten Sie das Elektrowerkzeug vor jeglichem Trans- port aus und trennen Sie es von der Stromversorgung.www.scheppach.com

Falls Sie eine Beschädigung feststellen, müssen Sie diese durch eine Fachwerkstatt beheben las- sen, um Gefährdungen zu vermeiden. Service-Informationen Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Kohlebürsten, Sägeblatt

• nicht zwingend im Lieferumfang enthalten! Ersatzteile und Zubehör erhalten Sie in unserem Ser- vice-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30˚C. Bewahren Sie das Elektrowerkzeug in der Originalver- packung auf. Decken Sie das Elektrowerkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedienungsanleitung bei dem Elektrowerkzeug auf.

13. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig an- geschlossen. Der Anschluss entspricht den ein- schlägigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwen- dete Verlängerungsleitung müssen diesen Vor- schriften entsprechen. Wichtige Hinweise Bei Überlastung des Motors schaltet dieser selbstän- dig ab. Nach einer Abkühlzeit (zeitlich unterschiedlich) lässt sich der Motor wieder einschalten. Schadhafte Elektro-Anschlussleitung An elektrischen Anschlussleitungen entstehen oft Iso- lationsschäden. Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fens- ter oder Türspalten geführt werden. m WARNUNG! Das Sägeblatt kann während des Betriebs heiß wer- den, Sie können sich daran verbrennen. Lassen Sie das Sägeblatt vor jeder Reinigung vollstän- dig abkühlen. Hinweis! In das Gehäuse eingedrungenes Wasser kann einen Kurzschluss verursachen, unsachgemäße Reinigung kann zur Beschädigung der Tauchsäge führen.

• Waschen Sie die Tauchsäge nicht und spritzen Sie sie auch nicht mit einem Wasserstrahl ab.

• Tauchen Sie die Tauchsäge niemals in Wasser.

• Achten Sie darauf, dass kein Wasser in das Gehäu- se gelangt.

• Verwenden Sie keine aggressiven Reinigungsmittel, keine scharfen oder metallischen Reinigungsgegen- stände wie Messer, harte Spachtel und dergleichen. Diese können die Oberächen beschädigen.

1. Reinigen Sie die Tauchsäge direkt nach jeder Be-

2. Halten Sie Schutzvorrichtungen so staub- und

schmutzfrei wie möglich.

3. Reiben Sie die Tauchsäge mit einem sauberen

Tuch ab oder blasen Sie sie mit Druckluft bei nied- rigem Druck aus. Tragen Sie eine Schutzbrille bei der Verwendung von Druckluft.

4. Benutzen Sie bei starker Verschmutzung ein

feuchtes Tuch und etwas Schmierseife. Hinweis: Richtige und regelmäßige Pege ist nicht nur für den sicheren Gebrauch wichtig, sondern trägt auch dazu bei, die Lebensdauer der Tauchsäge zu verlängern. Anschlusskabel tauschen Wenn die Netzanschlussleitung der Tauchsäge be- schädigt ist, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualizierte Person er- setzt werden, um Gefährdungen zu vermeiden. Tauchsäge prüfen Prüfen Sie die Tauchsäge regelmäßig auf ihren Zu- stand. Kontrollieren Sie u. a., ob:

• die Schalter unbeschädigt sind,

• das Zubehör in einem einwandfreien Zustand ist,

• die Netzanschlussleitung und der Netzstecker un- beschädigt sind,

• die Lüftungsschlitze frei und sauber sind. Verwen- den Sie ggf. eine weiche Bürste oder einen Pinsel, um sie zu reinigen.www.scheppach.com

Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG) Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zu- zuführen!

• Altbatterien oder -akkus, welche nicht fest im Altge- rät verbaut sind, müssen vor Abgabe zerstörungs- frei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.

• Besitzer bzw. Nutzer von Elektro- und Elektronik- geräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpichtet.

• Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!

• Das Symbol der durchgestrichenen Mülltonne be- deutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.

• Elektro- und Elektronikaltgeräte können bei folgen- den Stellen unentgeltlich abgegeben werden: - Ö󰀨entlich-rechtliche Entsorgungs- bzw. Sammel- stellen (z. B. kommunale Bauhöfe). - Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpich- tet sind oder diese freiwillig anbieten. - Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neu- gerätes vom Hersteller kostenfrei bei diesem ab- geben oder einer anderen autorisierten Sammel- stelle in Ihrer Nähe zuführen. - Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.

• Im Falle der Anlieferung eines neuen Elektrogerä- tes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elekt- roaltgerätes, auf Nachfrage vom Endnutzer, veran- lassen. Setzen Sie sich hierzu mit dem Kundenser- vice des Herstellers in Verbindung.

• Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und ver- kauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlusslei- tung.

• Isolationsschäden durch Herausreißen aus der Wandsteckdose.

• Risse durch Alterung der Isolation. Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isola- tionsschäden lebensgefährlich. Elektrische Anschlussleitungen regelmäßig auf Schä- den überprüfen. Achten Sie darauf, dass beim Über- prüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den einschlä- gigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeich- nung H 05V V- F. Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift. Wechselstrommotor

• Die Netzspannung muss 230 V~ betragen.

• Verlängerungsleitungen bis 25 m Länge müssen einen Querschnitt von 1,5 Quadratmillimeter auf- weisen. Anschlüsse und Reparaturen der elektrischen Ausrüs- tung dürfen nur von einer Elektro-Fachkraft durchge- führt werden. Bei Rückfragen bitte folgende Daten angeben:

• Daten des Maschinen-Typenschildes Anschlussart Y Wenn ein Ersatz der Netzanschlussleitung erforderlich ist, ist dies vom Hersteller oder seinem Vertreter aus- zuführen, um Sicherheitsgefährdungen zu vermeiden.

14. Entsorgung und Wiederverwertung

Hinweise zur Verpackung Die Verpackungsmaterialien sind recycelbar. Bitte Verpackungen umweltgerecht entsorgen.www.scheppach.com

Störung Mögliche Ursache Abhilfe Motor funktioniert nicht Motor, Kabel oder Stecker defekt, Sicherungen durchgebrannt Maschine vom Fachmann überprüfen lassen. Nie Motor selbst reparieren. Gefahr! Sicherungen kontrollieren, evtl. auswechseln. Der Motor geht langsam an und erreicht die Betriebsgeschwindigkeit nicht Spannung zu niedrig, Wicklungen beschädigt, Kondensator durchgebrannt Spannung durch Elektrizitätswerk kontrollieren lassen. Motor durch einen Fachmann kontrollieren lassen. Kondensator durch einen Fachmann auswechseln lassen. Motor macht zu viel Lärm Wicklungen beschädigt, Motor defekt Motor durch einen Fachmann kontrollieren lassen. Motor erreicht volle Leistung nicht Stromkreise in Netzanlage überlastet (Lampen, andere Motoren, etc.) Verwenden Sie keine anderen Geräte oder Motoren auf demselben Stromkreis. Motor überhitzt sich leicht Überlastung des Motors, ungenügende Kühlung des Motors Überlastung des Motors beim Schneiden verhindern, Staub vom Motor entfernen, damit eine optimale Kühlung des Motors gewährleistet ist. Verminderte Schnittleistung beim Sägen Sägeblatt zu klein (zu oft geschli󰀨en) Endanschlag der Sägeaggregat neu einstellen. Sägeschnitt ist rau oder gewellt Sägeblatt stumpf, Zahnform nicht geeignet für die Materialdicke Sägeblatt nachschärfen bzw. geeignetes Sägeblatt einsetzen. Werkstück reißt aus bzw. splittert Schnittdruck zu hoch bzw. Sägeblatt für Einsatz nicht geeignet Geeignetes Sägeblatt einsetzen.www.scheppach.com

Garantiebedingungen Revisionsdatum 26.11.2021 Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service- rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen. Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes: 1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben. 2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Her- stellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zu- stande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Ge- waltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Ver- schleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen. - Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden. - Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden. - Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind. - Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden. - Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind. - Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. 4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlän- gerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvoll- ständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.www.scheppach.com

5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center. Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb

14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig. 7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Ver- schleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus. 8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: +800 4002 4002 (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: service@scheppach.com

• Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor. Ersatzteile Zubehör DokumenteKontakt Reparaturwww.scheppach.com

6. Technische gegevens

16. Konformitätserklärung
