BEDIENUNGSANLEITUNG PBSD 600 A1 PARKSIDE

BANDSCHLEIFER / BELT SANDER PONCEUSE À BANDE PBSD 600 A1

DE AT CH

BANDSCHLEIFER

Bedienungsanleitung

FR BE

PONCEUSEÀBANDE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

OB IE

DE/AT/CH Originalbetriebsanleitung Seite 1

Bestimmungsgemäß Gebrauch. 2
Abgebildete Komponenten 2
Lieferumfang 2
Technische Daten. 2

Allgemeine Sicherheitshinweise für Elektrowerkzeuge 3

1. Arbeitsplatzsicherheit 3
2. Elektrische Sicherheit 3
3. Sicherheit von Personen 4
4. Verwendung und Behandlung des Elektrowerkzeugs 4
5. Service. 5

Gerätespezifische Sicherheitschinweise für Schleifer. 5

Inbetriebnahme 5

Schleifband einspannen/wechseln 5
Zusatzhandgriff einstellen 6
Frontabdeckung hochklappen 6
Staubabsaugung anbringen/entfernen 6
Arbeitshinweise 7

Bedienung 7

Ein- und ausschalten 7
Staubbox entleeren 7
Drehzahl und Schleifband wahlen. 8
Stationäre Arbeitsen 8
Tipps und Tricks 8

Wartung und Reinigung. 9

Entsorgung 9

Garantie der Kompernaß Handels GmbH 10

Service. 11
Importeur 11
Original-Konformitätserklarung 12

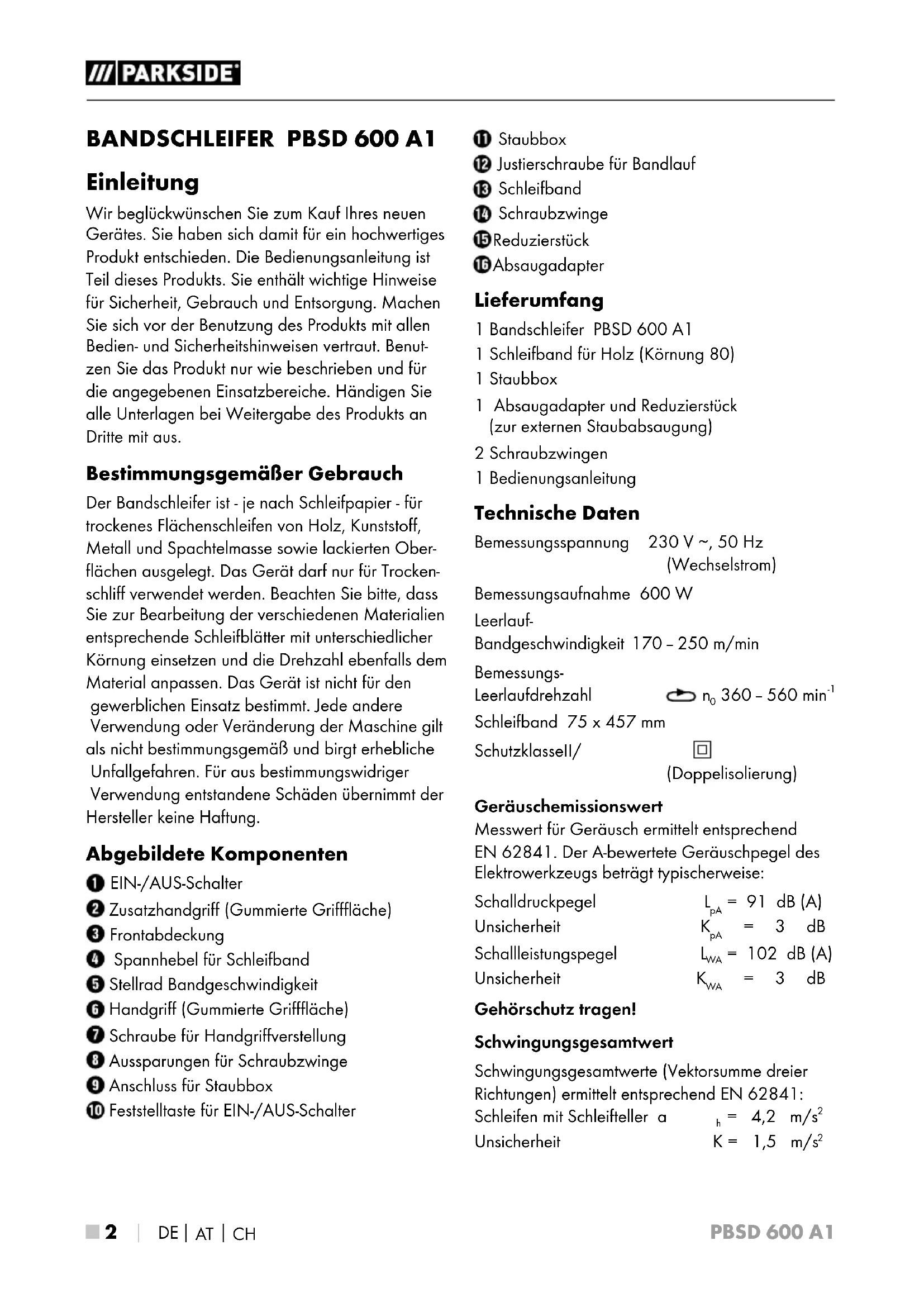

BANDSCHLEIFER PBSD 600 A1

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieseres Produkts. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzten Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Handigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Der Bandschleifer ist - je nach Schleifpapier - für trockenes Flächenschleifen von Holz, Kunststoff, Metall und Spachtelmasse sowie lackierten Oberflächen ausgelegt. Das Gerätarf nur für Trockenschliff verwendet werden. Beachten Sieitte, dass Sie zur Bearbeitung der verschiedene Materialien entsprechende Schleifblätter mit entsprechenderer Körnung einsetzen und die Drehzahl ebenfalls dem Material anpassen. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Jede andere Verwendung oder Veränderung der Maschine gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entwickelte Schäden übernimmt der Hersteller keine Haftung.

Abgebildete Komponenten

EIN-/AUS-Schalter
Zusatzhandgriff (Gummierte Griffläche)
3 Frontabdeckung
4 Spannhebel fur Schleifband
Stellrad Bandgeschwindigkeit
Handgriff (Gummierte Griffläche)
Schaube fur Handgriffverstellung
Aussparungen für Schraubzwinge
Anschluss fur Staubbox
10 Feststelltaste für EIN-/AUS-Schalter

Staubbox
12 Justierschraube für Bandlauf
13 Schleifband
14 Schraubzwinge
15 Reduzierstück
16 Absaugadapter

Lieferumfang

1 Bandschleifer PBSD 600 A1
1 Schleifband für Holz (Körnung 80)
1 Staubbox
1 Absaugadapter und Reduzierstück (zur externen Staubabsaugung)
2 Schraubzwingen
1 Bedienungsanleitung

Technische Daten

Bemessungsspannung 230V ,50Hz (Wechselstrom)

Bemessungsaufnahme 600 W

Leerlauf-

Bandgeschwindigkeit 170 - 250 m/min

Bemessungs

Leerlaufdrehzahl

Gerauschemissionswert

Messwert für Geräusch ermittelt entsprechend EN 62841. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel

Schallleistungspegel

Schwingungsgesamtwert

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841:

Schleifen mit Schleifteller a

_h = 4,2 m/s ^2

Unsicherheit

K= 1,5 m/s²

HINWEIS

Die angegebenen Schwingungsgesamtwerte und die angegebenen Gerauschemisswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.
Die angegebenen Schwingungsgesamtwerte und die angegebenen Gerauschemissionswerte können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

WARNING!

Die Schwingungs- und Gerauschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.
Versuchen Sie, die Belastung so gering wie möglich zu halten. Beisipelhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigten (beispelseweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen eszarw eingeschaltet ist, aber ohne Belastung lauft).

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING!

• Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebildungen und technischen Daten, mit denen these Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akku-betriebene Elektrowerkzeuge (ohne Netzleitung).

1. Arbeitsplatzssicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche konnen zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäubebefinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Elektrowerkzeug verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungs-leitung verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie aufmerksam, achtten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk zeugs kann zu ernsthaften Verletzungen führen.
b) Tagen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringgert das Risiko von Verletzungen.

c] Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, sind diese anzuschlieben und richtig zu verwenden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringn.
h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für ihre Arbeit das dazu bestimmteElektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, dass sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und / oder entfern den Sie den abnehmbaren Akku, bevor Sie Geräteinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber.Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Grillflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grillflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sicherge-stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Gerätespezifische Sicherheitshinweise für Schleifer

Halten Sie das Elektrowerkzeug an den isolierten Grifflächen, da die Schleiffläche die eigene Anschlussleitung treffen kann. Das Beschädigener einer spannungsführenden Leitung kann metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

WARNING!

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten und Metall konnen gesundheitsschädlich sein.
Die Berühung oder das Einatmen dieser Stäube kann eine Gefährung für die Bedienperson oder in der Höhe befindliche Personendarstellen.
Tragen Sie Schutzbrille und Staubschutzmaske!

Inbetriebnahme

Schleifband einspannen/wechseln

WARNING! VERLETZUNGSGEFAHR!

Ziehen Sie den Netzstecker immer aus der Steckdose, bevor Sie Arbeiten am Bandschleifer durchführren.

1. Losen Sie die Spannvorrichtung fur das Schleifband, indem Sie den Spannhebel 4 ganz herausschwenken. Das Schleifband 3 asst sich entnehmer.
2. Legen Sie nun ein neues Schleifband 13 auf bzw. wechseln Sie es aus, um anderes Material zu bearbeiten oder die Kornstarke zu wechseln. WICHTIG: Die Pfeilrichtungen auf der Innenseite des Schleifbandes 13 nd am Gerätegehause müssen übereinstimmen.
3. Drucken Sie den Spannhebel ④ wieder in die Ausgangsposition.

Schleifband manuell justieren

Wird der Bandlauf nach dem Einsatz nicht zentriert, mussen Sie den Bandlauf ggf. manuell nachstellen.

Drehen Sie dazu die Justierschraube an der vorderen Rolle, bis das Schleifband entriert lauft.

WICHTIG: Achten Sie unbedingt daraufuf, dass sich das Schleifband 1icht am Gehäuse einschleift. Prufen Sie regelmäßig den Bandlauf und regeln Sieihn, wenn nötig, mit der Justierschraube 1ach.

Zusatzhandgriff einstellen

Sie konnen den Zusammenhanggriff ±b mehrere Positioneneinstellen.

Losen Sie zum Verstellen des Zusammenhanggriffes die Schraube

Stellen Sie den Zusammenhanggrif in die gewünschte Position ein.

Ziehen Sie die Schraube7 wieder fest.

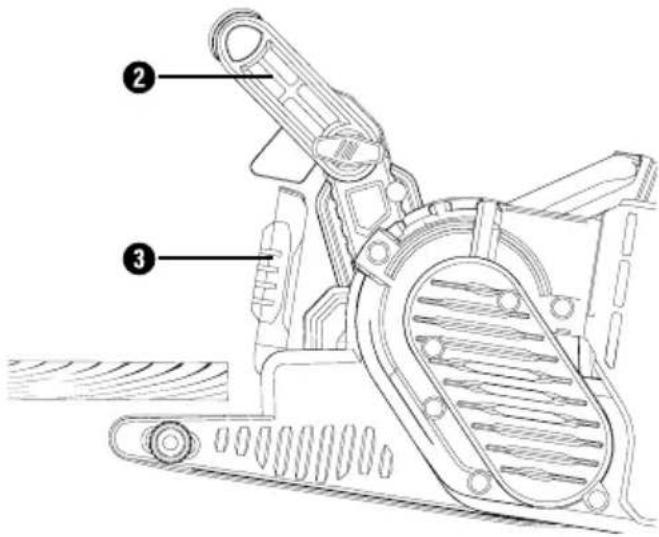

Frontabdeckung hochklappen

Sie können die Frontabdeckung um Schleifen an schwer erreichbaren Stellen hochklappen (siehe Abbildung).

WARNUNG!

Die Frontabdeckung3 kann nur hochgeklappt werden, wenn der Zusatzhandgriff 2 bereits nach oben geklappt wurde (siehe Kapitel „Zusatzhandgriff einstellen").

Klappen Sie die Frontabdeckkun ③ nach oben.

Staubabsaugung anbringen/ entfernen

WARNING! EXPLOSIONSGEFAHR!

Bei explosivem Staub/Luftgemisch müssen Sie einen dazu speziell geeigneten Absauger verwenden. BRANDGEFAHR DURCH FUNKENFLUG! Verwenden Sie beim Schleifen von Metallen keine Staubabsaugung (Staubbox 1 oder Staubsauger).

Asbesthaltiges Materialarf nichtbearbeitet werden.Asbest gilt als krebserrend.

WARNUNG! BRANDGEFAHRI!

Beim Arbeiten mit Elektrogeräten, die über eine Staubfangbox verfügen oder durch eine Staubabsaugvorrichtung mit dem Staubsauger verbunden werden können, besteht Brandgefahr! Unter ungūnstigen Bedingungen, wie z. B. bei Funkenflug - beim Schleifen von Metall oder Metallresten in Holz - kann sich Holzstaub in der Staubfangbox (oder im Staubbeutel des Staubsaugers) selbst entzünden. Dies kann insbesondere dann gelehen, wenn der Holzstaub mit Lackresten oder anderen chemischen Stoffen vermisch ist und das Schleifgut nach langem Arbeiten heiß ist. Vermeiden Sie deshalb unbedingte eine Überhitzung des Schleifguts und des Gerätes und entleeren Sie vor Arbeitspausen stets die Staubfangbox bzw. den Staubbeutel des Staubsaugers.

Sorgen Sie für gute Belüfung des Arbeitsplatzes.
■Beachten Sie in Ihr dem Land gultige Vorschriften fur die zu bearbeitenden Materialien.

Tragen Sie eine Staubschutzmaske.

Staubbox 1nbringen

Schieber Ben Sie die Staubbox von oben auf den Anschluss für die Staubbox.

Staubbox demontieren/abnehmen

Ziehen Sie die Staubboch nach oben hin ab.

Absaugadapter und Reduzierstück zur Fremdabsaugung anschließen

Schieber Ben Sie den Absaugadaptet auf den Anschluss

Schieber Ben Sie das Reduzierstück zur Fremdabsaugung in den Absaugadapter 16

Schieben Sie den Schlauch einer zulässigen Staubsaugvorrichtung (z. B. eines Werkstattstaubsaugers) auf das Reduzierstück zur Fremdabsaugung.

Absaugapter und Reduzierstück zur Fremdabsaugung abnehmer

Ziehen Sie den Schlauch der Staubsaugvorrichtung ab.

Ziehen Sie das Reduzierstück zur Fremdabsaugung ab.

Ziehen Sie den Absaugadapter 16 von dem Anschluss 9 ach oben hin ab.

Arbeitshinweise

Geringer Schleifdruck genegt

Arbeiten Sie mit geringem Schleifdruck. Das Eigengewicht des Bandschleifers reicht für gute Schleifleistungen aus. Zusätzlich schonen Sie durch diese Arbeitsweise den Verschleib des Schleifbandes und die Oberfläche des Werkstücks wird glatter.

Abtrag und Oberfläche

Die Abtragsleistung und die Oberflächengüte werden von der Bandgeschwindigkeit und der Korn Starke des Schleifbandes 13 bestimmt (siehe auch Abschnitt „Drehzahl und Schleifband wahlen").

Schleifvorgang

Platzieren Sie das Gerät eingeschaltet auf dem Werkstück und arbeiten Sie mit mäßigem Vorschub. Führren Sie den Schleifvorgang parallel und überlappen zu den Schleifbahnen durch. Zur Vermeidung von störenden, querlaufenden Schleifspuren nur in Faserrichtung schleifen. Heben Sie das Gerät nach der Bearbeitung vom Werkstück ab und schalten Sie es erst dann aus.

HINWEIS

Halten Sie das Gerät während der Arbeit immer mit beiden Händen fest.

Bedienung

Ein- und ausschalten

Sie können beim Betrieb des Bandschleifers zwischen Moment- und Dauerbetrieb auswahlen.

Momentbetrieb einschalten

Drucken Sie den EIN-/AUS-Schalte1.

Momentbetrieb ausschalten

Lassen Sie den EIN-/AUS-Schalte1 los.

Dauerbetrieb einschalten

Drucken Sie den EIN-/AUS-Schalte1, halten Sie ihn gedrückt und drucken Sie die Feststell-taste 10.

Dauerbetrieb ausschalten

Drucken Sie den EIN-/AUS-Schalte und lessen Sie ihn los.

Staubbox entleeren

Die Staubbox Bolte während des Betriebs alle 10 Minuten entleert werden.

Ziehen Sie die Staubboh ab (siehe Kapitel „Staubabsaugung anbringen/entfernen")

Schütteln Sie die Staubboüber einen Abfalleimer, um diese zu entleeren.

Bringen Sie die Staubboch wieder am Gerät an.

Drehzahl und Schleifband wahlen

Mit dem Stellrad Bandgeschwindigkeit 5onnen Sie die Drehzahl auch bei laufendem Gerät wahren. Die optimale Bandgeschwindigkeit ist abhängig von dem zu bearbeitenden Werkstück bzw. Material. Ermitteln Sie die jeweils beste Drehzahl immer selbst in einem praktischen Versuch. In der nachfolgenden Tabelle findsen Sie unverbindliche Werte, die Ihnen die Ermittlung erleichtern.

Werkstoff/Arbeitsbereich	Weichholz
Grobschliff (Körnung) 60
Feinschliff (Körnung) 240
Drehzahlvorwahr hoch (5 - 6)
Werkstoff/Arbeitsbereich	Hartholz
Grobschliff (Körnung) 60
Feinschliff (Körnung) 180
Drehzahlvorwahr hoch (5 - 6)
Werkstoff/Arbeitsbereich	Spanplatten
Grobschliff (Körnung) 60
Feinschliff (Körnung) 150
Drehzahlvorwahr hoch (5 - 6)
Werkstoff/Arbeitsbereich	Farbe/Lacke entfernen
Grobschliff (Körnung) 60
Feinschliff (Körnung) --
Drehzahlvorwahr hoch (5 - 6)
Werkstoff/Arbeitsbereich	Lacke anschleifen
Grobschliff (Körnung) 150
Feinschliff (Körnung) 320
Drehzahlvorwahr niedrig (1 - 2)

Werkstoff/Arbeitsbereich	Stahl entrosten
Grobschliff (Körnung) 40
Feinschliff (Körnung) 120
Drehzahlvorwahl mittel/hoch (3 - 4)
Werkstoff/Arbeitsbereich	Kunststoffe
Grobschliff (Körnung) 120
Feinschliff (Körnung) 240
Drehzahlvorwahl niedrig/mittel (2 - 3)
Werkstoff/Arbeitsbereich	Nichteisen-Metalle(z. B. Alu)
Grobschliff (Körnung) 80
Feinschliff (Körnung) 150
Drehzahlvorwahl mittel/hoch (3 - 4)

Stationäre Arbeitsen

Bringen Sie den Zusammengrift in die HorizontalePosition.
Drehen Sie das Elektrowerkzeug wie in der Abbildung A gezeigt um und legen Sie es auf eine stabile Arbeitsplatte.
Setzen Sie zwei Schraubzwinge in die darauf vorgesehenen Aussparungen ein und spannen Sie das Elektrowerkzeug fest.

Tipps und Tricks

■ Niemals mit demSELben Schleifband Holz und Metallbearbeiten.
Verschlissene oder eingerissene Schleifbänder konnen das Werkstück beschädigen. Wechseln Sie die Schleifbänder deshalbrechtzeitig aus.
Bewahren Sie Schleifbänder nur hangend auf, da sie durch Knicke etc. unbrauchbar werden.

Wartung und Reinigung

WARNING! VERLETZUNGSGEFAHRI! Schalten Sie vor allen Arbeiten am Gerät das Gerät aus undziehen Sie den Netzstecker.

Der Bandschleifer ist wartungsfrei.

■ Reinigen Sie das Gerät direkt nach Abschluss der Arbeit.

■ Verwenden Sie zur Reinigung des Gerätes ein trockenes Tuch und keinesfalls Benzin, Lösungs-mittel oder Reiniger, die Kunststoff angreifen.

Staubbox 1 entleeren/reinigen

Ziehen Sie die Staubboh vom Gerät ab.
Leeren Sie die Staubbox vollständig durch Ausklopfen und stecken Sie die Staubbox wieder auf das Gerät.
Halten Sie Luftungsöffnungen immer frei.
Entfernen Sie anhaftenden Schleifstaub mit einemPinsel.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen konnen.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU müssen verbrauchte

Elek trowerkzeuge getrennt gesammelt und einer umwelt gerechten Wiederverwertung zugeführten werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Entsorgen Sie die Verpackung umwelt-gerecht. Beachten Sie die Kennzeich-nung auf den verschiedene Verpackungsmaterialien und trennen Sie diese

gegebenfalls gesondert. Die Verpackungsmaterialien sind gekennzeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung: 1-7: Kunststoffe, 20-22: Papier und Pappe, 80-98: Verbundstoffe.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Das Produkt ist recyclelbar, unterliegt einer erweiterten Herstellerverantwortung und wird getrennt gesammelt.

Garantie der KompernaßHandelsGmbH

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie erhalten auf these Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln thesese Produkte stehen Ohnen gegen den Verkauf der Produkte gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschrankt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den Kassenbon gut auf. Dieser wird als Nachweis fur den Kauf benotigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum theses Produkte ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kostenlos repariert, ersetzt oder der Kaufpreis erstattet. Diese Garantieleistung setzt voraus, dass innerhalb der Dreijahresfrist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzie und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkte teile, die normaler Abnutzung ausgesetzt sind und dazu als Verschleibe teile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Teile, die aus Glas gefertigt sind.

These Garantie vermäßt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen都认为 einzuhalten. Verwendungs-zwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Serviceniederlassung vorgenommen wurden, erlischt die Garantie.

Garantiezeit gilt nicht bei

normaler Abnutzung der Akkukapazitat
gewerblichen Gebrauch des Produktes
■ Beschädigung oder Veränderung des Produktes durch den Kunden
■ Missachtung der Sicherheits- und Wartungsvorschriften, Bedienungsfehler
Schaden durch Elementarereignisse

Abwicklung im Garantiefall

Um eine schelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

■Bitte halten Sie für alle Anfrage den Kassenbon und die Artikelnummer (z. B.IAN 123456) als Nachweis für den Kauf bereit.
Die Artikelnummer entnehmer Sieitte dem Typenschild am Produkt, einer Gravur am Produkt, dem Titelblatt der Bedienungsanleitung (unter links) oder dem Aufkleber auf der Rück-oder Unterseite des Produktes.
Sollten Funktionsehler oder sonstige Mängel auftreten, Kontaktieren Sie zunachst die nachfol-gend benannte Serviceabteilung Telefonisch oder per E-Mail.
Ein als defekt erfasstes Produkt konnen Sie dann unter Begebung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Serviceanschrift übersenden.

Auf www.lidl-service.com konnen Sie diese und weitere Handbuchere, Produktvideos und Installationssoftware herunterlagen.

Mit thisem QR-Code gelangen Sie

direkt auf die Lidl-Service-Section (www.lidl-service.com) und können mittels der Eingabe der Artikelnummer (IAN) 123456 ihre Bedienungsanleitung öffnen.

Service

WARNUNG!

Lassen Sie ihre Geräte von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Lassen Sie den Austausch des Steckers oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführten. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

HINWEIS

Hinweis: Nicht aufgeführte Ersatzteile (wie z. B. Kohlebürsten, Schalter, Staubbox) können Sie über unsere Callcenter bestellen.

DE Service Deutschland

Tel.: [phone] (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.) E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: [e-mail]

IAN339668_1910

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunachst die benannte Servicestelle.

Original-Konformitätserklärung

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, Deutschland, erklärern hiermit, dass diesen Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie

(2006/42/EG)

Elektromagnetische Verträglichkeit

(2014/30/EU)

RoHS Richtlinie

(2011/65/EU)*

• Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärungträgt der Hersteller. Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Angewandte harmonisierte Normen:

EN 62841-1:2015

EN 62841-2-4:2014

EN 55014-1:2017

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 50581:2012

Typbezeichnung der Maschine: Bandschleifer PBSD 600 A1

Herstellungsjahr: 01-2020

Seriennummer: IAN 339668_1910

Bochum, 27.01.2020

Semi Uguzlu

• Qualitätsmanager -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

Contents

Introduction 14

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN339668_1910

Importateur

2. Elektrische verilgheit

3. Veiligkeit van Personen

Tel.: [phone] (0,10 EUR/Min.)

E-Mail: [e-mail]

BE Service Belgie

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 339668_1910

Importeur

Stand der Informationen - Last Information Update - Version des informations

Stand van de informatie · Stan informaci · Stav informaci · Stav informaci

03/2020·Ident.-No.:PBSD600A1-012020-1

IAN 339668_1910
