BEDIENUNGSANLEITUNG FM25 DSP FENDER

DEUTsCH - SEITEN 14-15

PORTUGUES-PAGINA.16-17

日本語 - ご一 18-19

Wichtige Sicherheitsvorkehrungen

Dieses Symbol warnt Sie vor gefährlichen Spannungen im Innenaum des Gehäuses.

Dieses Symbol fordert Sie zum Lesen der Begleittexte für einen sicheren Gerätebetrieb auf.

Lesen, befolgen und bewahren Sie alle Anweisungen auf. Beachten Sie alle Warnungen.
Verbinden Sie das Netzkabel nur mit einer geerdeten Netzsteckdose entsprechend den Spannings- und Frequenznennwerten, die unter INPUT POWER auf der Produktrückseite angegeben sind.
WARNUNG: Um Beschädigungen, Brände oder Stromschlagen zu verhindern, setzen Sie das Gerät weder Regen noch Feuchtigkeit aus.
ΔZiehen Sie den Netzstecker, bevor Sie die Geräte-Oberfläche säubern (nur feuchtes Tuch). Warten Sie, bis das Gerät vollig trocken ist, bevor Sie es wieder ans Netz anschließen.
Lassen Sie hinter dem Gerät mindestens 15,24 cm (6") Freiraum, um eine ausreichende Belüfung und Kühlung sicherzustellen.
Stellen Sie das Produkt in ausreichender Entfernung von Wärmequellen, wie Heizkörpern, Wärme-klappen oder anderen Geräten auf, die Hitze erzeugen.
Dieses Produkt ist eventuell mit einem polarisierten Stecker (unterschiedlich breite Pole) ausgerüstet. Dies ist eine Sicherheitsfunktion. Wenn der vorhandene Stecker nicht in ihre Steckdose passst, setzen Sie die veraltete Steckdose von einem Elektriker ersetzen. Setzen Sie die Sicherheitsfunktion des Steckers nicht außer Kraft.
Das Netzkabelarfichtgeknictoderabgeschurftwerden.
Dieses Produkt solle nur mit den vom Hersteller empfohlen.
Wagen oder Ständern benutzt werden.
Das Netzkabel des Produkts sollte bei längerem Nichtgebrauch oder bei Gewittern aus der Netzsteckdose gezogen werden.
Dieses Produkt sollte von qualifiziertem Wartungspersonal gewartet werden, wenn: Netzkabel oder Netzstecker beschädigt wurden oder; Objekte oder Flüssigkeiten ins Produkt gelangt sind oder; das Produkt dem Regen ausgesetzt war oder; das Produkt nicht normal Funktioniert oder sein Betrieb sich deutlich verändert hat oder; das Produkt fallen gelassen wurde oder das Gehäuse beschädigt wurde.
Verschutten Sie keine Flüssigkeiten und stellen Sie keine Behalter mit Flüssigkeit auf das Gerät.
ΔVORSICHT: Die inneren Bauteile können nur von qualifiziertem Fachpersonal gewartet werden.
Fender Verstärker können sehr hohe Schaldruckpegel erzeugen, die zu vorübergehenden oder dauerhaften Hörschaden führen können. Gehen Sie beim Einstellen der Pegel vorsichtig vor.

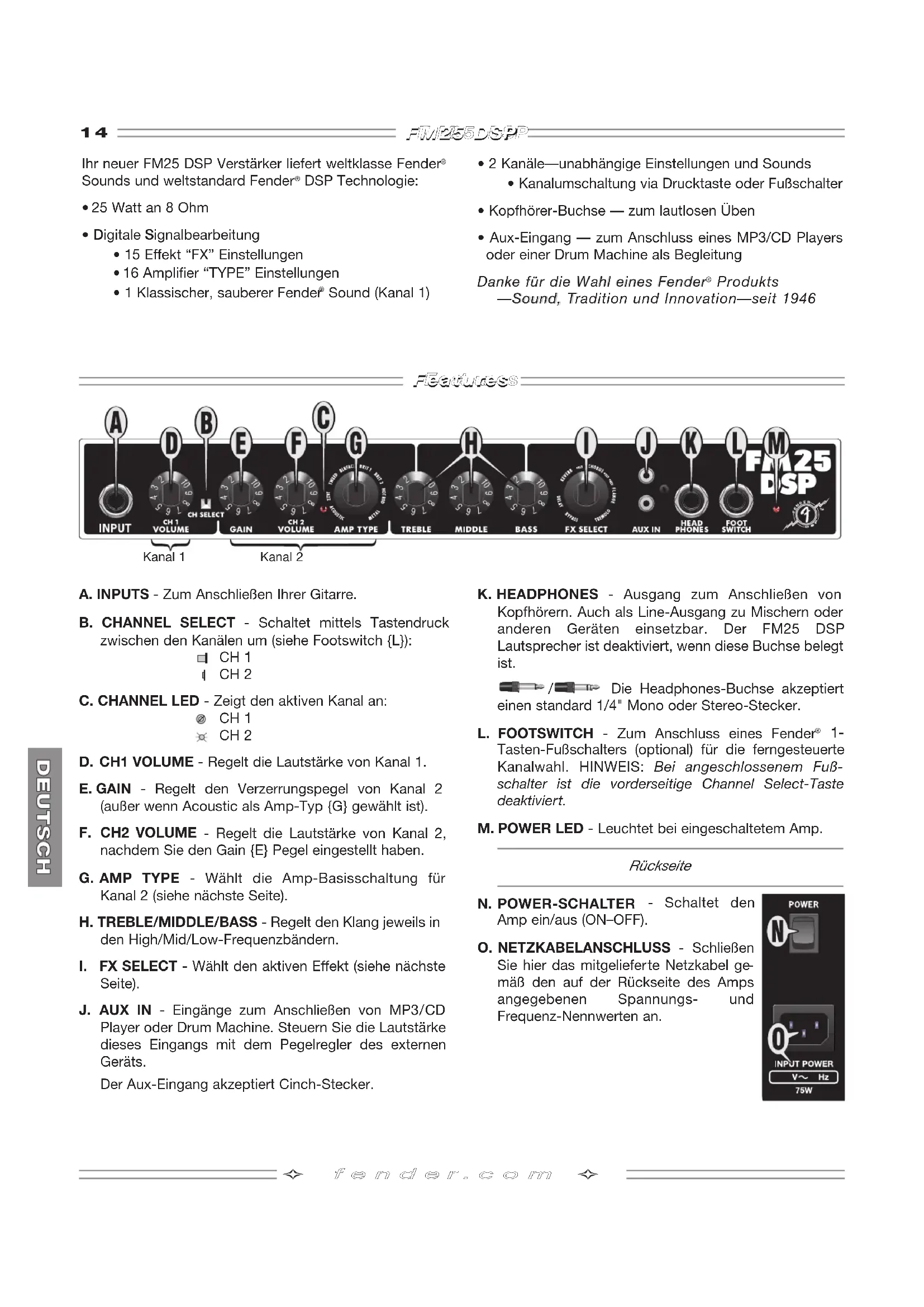

Ihr neuer FM25 DSP Verstärker liefert weltklasse Fender® Sounds und weltstandard Fender® DSP Technologie:

25 Watt an 8 Ohm
- Digitale Signalbearbeitung
15 Effekt "FX" Einstellungen
16 Amplifier "TYPE" Einstellungen
- 1 Klassischer, sauberer Fendel Sound (Kanal 1)

2 Kanä—unabhängige Einstellungen und Sounds
- Kanalumschaltung via Drucktaste oder Fußschalter
- Kopfhörer-Buchse — zum lautlosen Üben
- Aux-Eingang — zum Anschluss eines MP3/CD Players oder einer Drum Machine als Begleitung

Danke für die Wahl eines Fender® Produkts —Sound, Tradition und Innovation—seit 1946

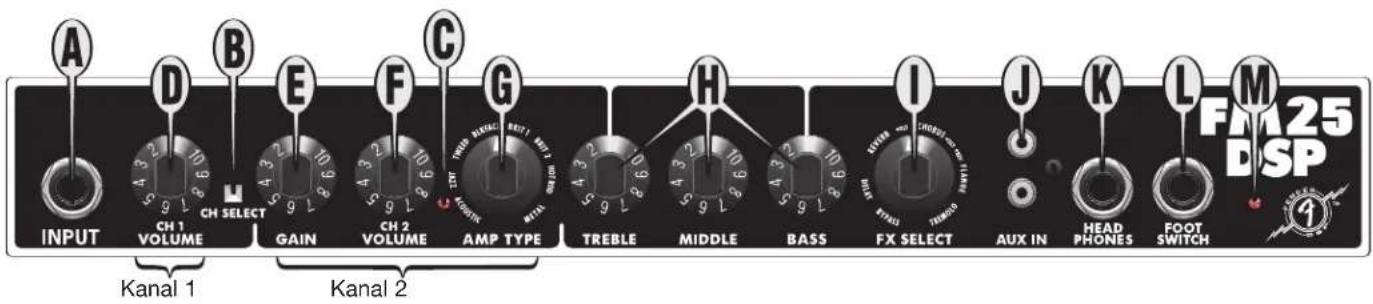

Features

A. INPUTS - Zum Anschlieben Ihrer Gitarre.
B. CHANNEL SELECT - Schaltet mittels Tastendruck zwischen den Kanalen um (siehe Footswitch {L}):

CH1

CH2

C.CHANNELLED-Zeigt den aktiven Kanal an:

CH1
CH2

D. CH1 VOLUME - Regelt die Lautstärke von Kanal 1.
E. GAIN - Regelt den Verzerrungspegel von Kanal 2 (außer wenn Acoustic als Amp-Typ G gewählt ist).
F. CH2 VOLUME - Regelt die Lautstärke von Kanal 2, nachdem Sie den Gain E Pegel eingestellt haben.
G. AMP TYPE - Wahlit die Amp-Basisschaltung für Kanal 2 (siehe)nachste Seite).
H. TREBLE/MIDDLE/BASS - Regelt den Klang jeweils in den High/Mid/Low-Frequenzbändern.
I. FX SELECT - Wähl den aktiven Effekt (siehe)nachste Seite).
J. AUX IN - Eingänge zum Anschlieben von MP3/CD Player oder Drum Machine. Steuern Sie die Lautstärke eines Eingangs mit dem Pegelregler des externen Geräts.

Der Aux-Eingang akzeptiert Cinch-Stecker.

K. HEADPHONES - Ausgang zum Anschlieben von Kopfhörern. Auch als Line-Ausgang zu Mischern oder anderen Geräten einsetzbar. Der FM25 DSP Laufsprecher ist deaktiviert, wenn diese Buchse belegt ist.

Die Headphones-Buchse akzeptiert 4" Mono oder Stereo-Stecker.
L. FOOTSWITCH - Zum Anschluss eines Fender 1-Tasten-Fußschalters (optional) für die ferngesteuerte Kanalwahl. HINWEIS: Bei angeschlossen Fußschalter ist die vorderseitige Channel Select-Taste deaktiviert.
M. POWER LED - Leuchtet bei eingeschalteten Amp.

Rückseite

N. POWER-SCHALTER - Schaltet den Amp ein/aus (ON-OFF).
O. NETZKABELANSCHLUSS - Schlieben Sie hier das mitgelieferte Netzkabel gemäß den auf der Rückseite des Amps angegebenen Spannings- und Frequenz-Nennwerten an.

AMP-TYPEN
BESCHREIBUNG

ACOUSTIC	1	Super-sauberer Amp-Klang mit der Charakteristik eines Acoustasonic™ Verstärkers - gut für Fingerpicking auf einer Akustikgitarre.
	2	Super-sauberer Amp-Klang mit der Charakteristik eines Acoustasonic™ Verstärkers - gut für Akkordbegleitung auf einer Akustikgitarre.
JAZZ	1	Sauberer Amp-Klang - optimiert für Jazz-Stilistik mit der Charakteristik eines Fender® Twin Amp™ Verstärkers mit dunkler Klangreglung.
	2	Dunklerer Amp-Klang mit mehr Gain - optimiert für moderne Jazz-Stilistik.
TWEED	1	Vintage-Klang - basierend auf frühen Fender® Tweed Champ® Amps.
	2	Fetter Vintage-Klang - basierend auf frühen Fender® Tweed Bassman® Amps.
BLACKFACE	1	Heller, möglich übersteuerter Vintage-Klang - basierend auf frühen Fender® Blackface Amps.
	2	Heller, stark übersteuerter Vintage-Klang - basierend auf frühen Fender® Blackface Amps.
BRITISH	1	Heller, „klirrender" Klang - erinnert an frühe britsische Combo-Amps.
	2	Übersteuerter Vintage-Klang - basierend auf frühen britsischen Amp-Türmen mit hohem Gain.
	3	Verzerrter Klang mit hohem Gain - basierend auf modernen britsischen Amp-Türmen.
	4	Verzerrter Klang mit superhohem Gain - basierend auf modernen britsischen Combo-Amps.
HOT ROD	1	Übersteuerter Klang mit hohem Gain - basierend auf der Fender® Hod Rod® Amp-Serie.
	2	Übersteuerter Klang mit hohem Gain - basierend auf spezialisierten Boutique-Amps.
METAL	1	„Abgesenkter“ Metal-Klang mit superhohem Gain und Sustain - basierend auf modernen Heavy Metal Amps, wie dem Fender® Metalhead™.
	2	Dunklerer, „abgesenkter“ Metal-Klang mit superhohem Gain - basierend auf Fender® Dyna-Touch™ Amps.

FX SELECT | BESCHREIBUNG

BYPASS	1	Keine Effekte
DELAY	1	~130ms (Rockabilly)
	2	~300ms
	3	~500ms
REVERB	1	Großes Zimmer
	2	Konzertsaal
	3	Klassischer Fender®“Federalhall”
	4	Reverb + Delay
CHORUS	1	Schnelle Sweep-Bewegung
	2	Starke Sweep-Bewegung
	3	Chorus + Delay
	4	Chorus + Reverb
FLANGE	1	Leichte Sweep-Bewegung
	2	Starke Sweep-Bewegung
TREMODO	1	Geringe Intensität
	2	Hohe Intensität

Tetrahedron 1

TYP:PR650

TEILE-NUMMER:

231-8500-000(120V,60Hz)

231-8500-900 (120V, 60Hz) drop ship

231-8501-900 (110V, 60Hz) TW, drop ship

231-8504-900 (230V, 50Hz) UK, drop ship

231-8505-900 (220V, 50Hz) ARG, drop ship

231-8506-900 (230V, 50Hz) EUR, drop ship

231-8507-900 (100V, 50Hz) JPN, drop ship

231-8509-900 (220V, 60Hz) ROK, drop ship

LEISTUNGSAUFNAHME:

75W

AUSGANGSLEISTUNG:

25W RMS an 8 Ohm

EINGANGS-IMPEDANZ:

1M Ohm

SICHERUNGEN:

100V: T1A, 250V

120V: T750mA, 250V

220V-240V:

T315mA, 250V

FUSSSCHALTER (optional):

1-tastig (P/N 0028890000)

Kanalwahl

ABMESSAGENGEN

BREITE: 17 in (43.1 cm)

Technische Daten konnen ohne Ankündigung geändert werden.
