BEDIENUNGSANLEITUNG TCTS 20251 UA EINHELL

TC-TS 2025/1 UA Art.-Nr.: 43.405.25 I.-Nr.: 11016

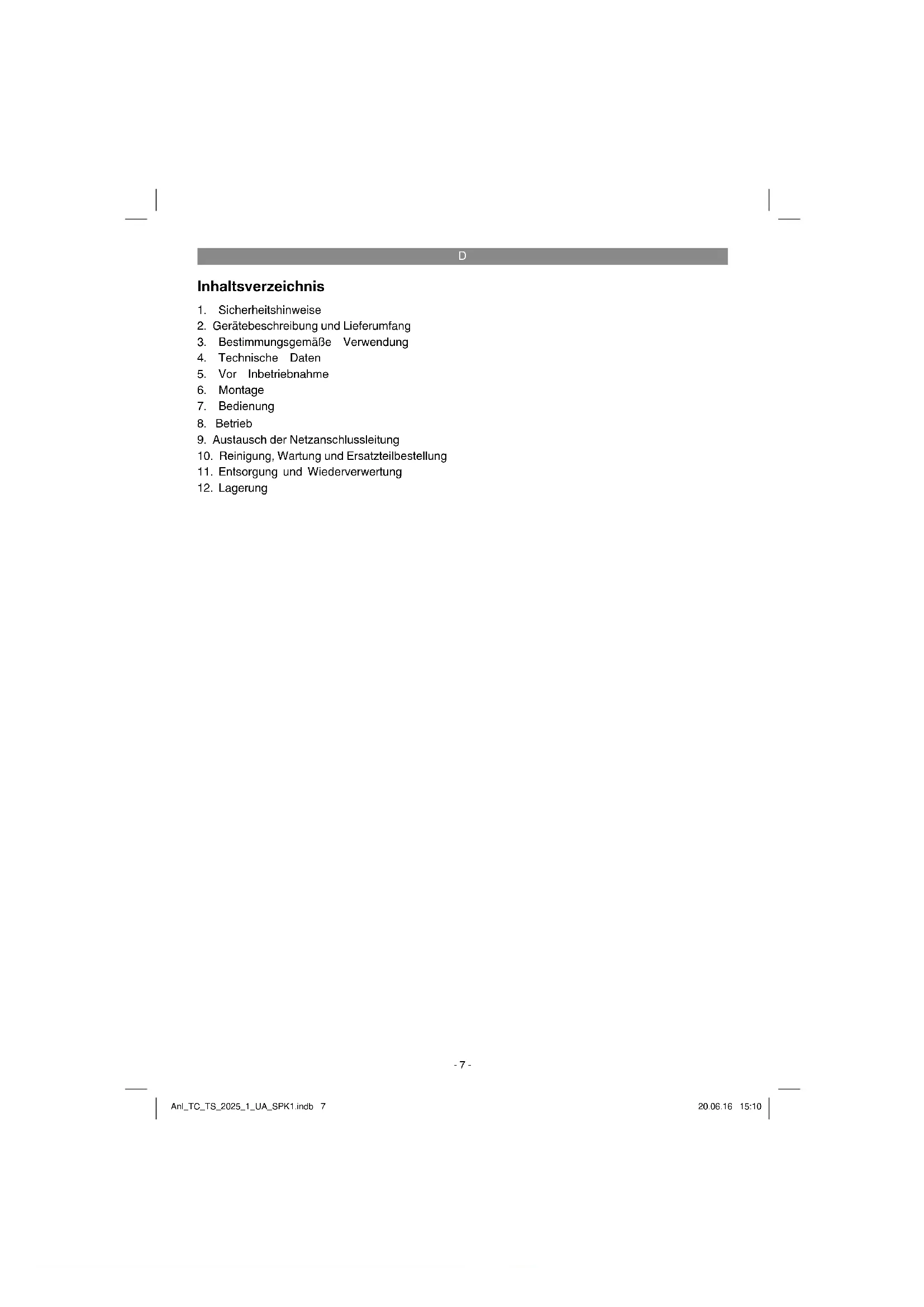

1. Sicherheitshinweise

2. Gerätebeschreibung und Lieferumfang

3. Bestimmungsgemäße Verwendung

5. Vor Inbetriebnahme

9. Austausch der Netzanschlussleitung

10. Reinigung, Wartung und Ersatzteilbestellung

11. Entsorgung und Wiederverwertung

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken. Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Vorsicht! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen. Anl_TC_TS_2025_1_UA_SPK1.indb 8Anl_TC_TS_2025_1_UA_SPK1.indb 8 20.06.16 15:1020.06.16 15:10D

Gefahr! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden Sie im beiliegenden Heftchen! Gefahr! Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und

2.1 Gerätebeschreibung (Bild 1-3, 7-8, 11-14)

1 Sägetisch 2 Sägeblattschutz 3 Schiebestock 4 Sägeblatt 5 Spaltkeil 6 Tischeinlage 7 Parallelanschlag, komplett 8 Handrad 9 Einstell- und Feststellgriff 10 Untergestell 11 Ein-/ Ausschalter 12 Exzenterhebel 13 Gummifuß 14 Queranschlag 15 Schraube 16 Absaugadapter 17 Senkkopfschraube 18 Loch (Spaltkeil) 19 Befestigungsschraube 20 Schraube 21 Nut 22 Skala 23 Anschlagschiene 24 Halter 25 Schlitz 26 Schraube 27 Schlitz 28 Führungsschiene 29 Standbein (A) 30 Querstrebe (B) 31 Längsstrebe (C) 32 Stützen 33 Tischverbreiterung 34 Werkzeughaken 35 Absaugschlauch 36 Zusatz-Standbein 37 Ringschlüssel 10/13 mm 38 Ringschlüssel 10/21 mm 39 Tischverlängerung a Sechskantschraube b Mutter c Rundkopfschraube

Bitte überprüfen Sie die Vollständigkeit des Arti- kels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti- kels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der An- leitung.

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollstän- dig ist.

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr! Anl_TC_TS_2025_1_UA_SPK1.indb 9Anl_TC_TS_2025_1_UA_SPK1.indb 9 20.06.16 15:1020.06.16 15:10D

Tischverbreiterung (2x)

Originalbetriebsanleitung

3. Bestimmungsgemäße

Verwendung Die Tischkreissäge dient zum Längs- und Quer- schneiden (nur mit Queranschlag) von Hölzern al- ler Art, entsprechend der Maschinengröße. Rund- hölzer aller Art dürfen nicht geschnitten werden. Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinaus- gehende Verwendung ist nicht bestimmungsge- mäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bedie- ner und nicht der Hersteller. Wichtiger Hinweis zum Stromanschluss Das Gerät unterfällt der Norm EN 61000-3-11, d.h. es ist nicht für den Gebrauch in Wohnberei- chen, in denen die Stromversorgung über ein öf- fentliches Niederspannungs-Versorgungssystem erfolgt, vorgesehen, weil es dort bei ungünstigen Netzverhältnissen Störungen verursachen kann. (Spannungsschwankungen). In Industriegebieten oder anderen Bereichen, in denen die Stromversorgung nicht über ein öf- fentliches Niederspannungs-Versorgungssystem erfolgt, kann das Gerät verwendet werden. Allgemeine Sicherheitsmaßnahmen Der Benutzer ist verantwortlich, das Gerät gemäß den Angaben des Herstellers fachgerecht zu installieren und zu nutzen. Soweit elektromagneti- sche Störungen festgestellt werden sollten, liegt es in der Verantwortung des Benutzers. Gewährleistung Die Gewährleistungszeit beträgt 12 Monate bei gewerblicher Nutzung, 24 Monate für Verbraucher und beginnt mit dem Zeitpunkt des Kaufs des Gerätes. Es dürfen nur für die Maschine geeignete Säge- blätter (HM- oder CV-Sägeblätter) verwendet wer- den. Die Verwendung von HSS-Sägeblättern und Trennscheiben aller Art ist untersagt. Bestandteil der bestimmungsgemäßen Verwen- dung ist auch die Beachtung der Sicherheitshin- weise, sowie die Montageanleitung und Betriebs- hinweise in der Bedienungsanleitung. Personen, die die Maschine bedienen und war- ten, müssen mit dieser vertraut und über mögli- che Gefahren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheits- technischen Bereichen sind zu beachten. Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus. Trotz bestimmungsgemä- ßer Verwendung können bestimmte Restrisiko- faktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und Aufbau der Ma- schine können folgende Punkte auftreten:

Berührung des Sägeblattes im nicht abge- deckten Sägebereich.

Eingreifen in das laufende Sägeblatt (Schnitt- verletzung)

Rückschlag von Werkstücken und Werkstück- teilen.

Herausschleudern von fehlerhaften Hartme- tallteilen des Sägeblattes.

Gehörschäden bei Nichtverwendung des nö- tigen Gehörschutzes.

Gesundheitsschädliche Emissionen von Holzstäuben bei Verwendung in geschlosse- nen Räumen. Anl_TC_TS_2025_1_UA_SPK1.indb 10Anl_TC_TS_2025_1_UA_SPK1.indb 10 20.06.16 15:1020.06.16 15:10D

Dicke des Spaltkeils: ................................ 2,0 mm Betriebsart S6 25%: Durchlaufbetrieb mit Aus- setzbelastung (Spieldauer 10 min). Um den Motor nicht unzulässig zu erwärmen darf der Motor 25% der Spieldauer mit der angegebenen Nennleis- tung betrieben werden und muss anschließend 75% der Spieldauer ohne Last weiterlaufen. Gefahr! Geräusch und Vibration Die Geräusch- und Vibrationswerte wurden ent- sprechend EN 61029 ermittelt. Betrieb Schalldruckpegel L

........................................... 3 dB Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Obwohl es eine Kor- relation zwischen Emissions- und Immissionspe- geln gibt, kann daraus nicht zuverlässig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den derzeitigen am Arbeitsplatz vorhandenen Im- missionspegel beeinfl ussen können, beinhalten die Dauer der Einwirkungen, die Eigenart des Arbeitsraumes, andere Geräuschquellen usw., z.B. die Anzahl der Maschinen und anderen benachbarten Vorgängen. Die zuverlässigen Arbeitsplatzwerte können ebenso von Land zu Land variieren. Diese Information soll jedoch den Anwender befähigen, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen. Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust be- wirken. Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

Warten und reinigen Sie das Gerät regelmä- ßig.

Passen Sie Ihre Arbeitsweise dem Gerät an.

Überlasten Sie das Gerät nicht.

Lassen Sie das Gerät gegebenenfalls über- prüfen.

Schalten Sie das Gerät aus, wenn es nicht benutzt wird. Vorsicht! Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen. Warnung! Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

Tischkreissäge auspacken und auf eventuelle Transportbeschädigungen überprüfen

Die Maschine muß standsicher aufgestellt werden, d.h. auf einer Werkbank, oder festem Untergestell festgeschraubt werden.

Vor Inbetriebnahme müssen alle Abdeckun- gen und Sicherheitsvorrichtungen ordnungs- gemäß montiert sein.

Das Sägeblatt muß frei laufen können.

Bei bereits bearbeitetem Holz auf Fremd- körper wie z.B. Nägel oder Schrauben usw Anl_TC_TS_2025_1_UA_SPK1.indb 11Anl_TC_TS_2025_1_UA_SPK1.indb 11 20.06.16 15:1020.06.16 15:10D

Bevor Sie den Ein- / Ausschalter betätigen, vergewissern Sie sich, ob das Sägeblatt rich- tig montiert ist und bewegliche Teile leicht- gängig sind.

Gefahr! Vor allen Wartungs- Umrüst- und Montagearbeiten an der Kreissäge ist der Netzstecker zu ziehen.

6.1 Montage des Untergestells

Tischkreissäge umdrehen und auf den Boden legen.

Die vier Standbeine (29) mit den Sechs- kantschrauben (a) locker an der Säge an- schrauben.

Jetzt die Längsstreben (31) und die Querstre- ben (30) mittels der Rundkopfschrauben (c) und Muttern (b) locker an den Standbeinen verschrauben. Achtung: Die längeren Streben müssen seitlich verwendet werden.

Anschließend sämtliche Schrauben und Mut- tern des Untergestells festschrauben.

Verschrauben Sie die zusätzlichen Standbei- ne (36) so an den hinteren Standbeinen (29), dass sie zur Rückseite der Maschine zeigen (Bild 5).

Stecken Sie die Gummifüße (13) auf die Standbeine (29).

6.2 Montage Tischverbreiterung (Abb. 6)

Tischverbreiterungen (33) und Tischverlän- gerung (39) am Sägetisch (1) mittels der Schrauben (a) und Muttern (b) locker befes- tigen.

Stützen (32) am Gehäuse der Tischkreissäge und an den Tischverbreiterungen (33) und an der Tischverlängerung (39) locker anschrau- ben (Abb. 6).

Tischverbreiterungen (33) und Tischverlänge- rung (39) eben mit dem Sägetisch ausrichten.

Anschließend sämtliche Schrauben fest- ziehen.

6.3 Sägeblattschutz montieren / demontieren

Sägeblattschutz (2) auf den Spaltkeil (5) auf- setzen, so daß die Schraube durch das Loch (18) des Spaltkeils paßt.

Schraube (15) nicht zu fest anziehen; der Sä- geblattschutz muss frei beweglich bleiben.

Die Demontage erfolgt in umgekehrter Reihenfolge. Warnung! Vor Sägebeginn muß der Säge- blattschutz (2) auf das Sägegut abgesenkt werden.

6.4 Tischeinlage austauschen (Abb. 8)

Bei Verschleiß oder Beschädigung ist die Tischeinlage zu tauschen, ansonsten besteht erhöhte Verletzungsgefahr.

Sägeblattschutz (2) abnehmen

Die Senkkopfschraube (17) entfernen.

Die verschlissene Tischeinlage (6) heraus- nehmen.

Die Montage der neuen Tischeinlage erfolgt in umgekehrter Reihenfolge

Gefahr! Netzstecker ziehen

Sägeblatt (4) auf max. Schnittiefe einstellen, in die 0° Stellung bringen und arretieren.

Sägeblattschutz demontieren (siehe 6.3.)

Tischeinlage (6) herausnehmen (siehe 6.4)

Die Befestigungsschraube (19) lockern.

Spaltkeil (5) nach oben schieben, bis der Ab- stand zwischen Sägetisch (1) und Oberkante Spaltkeil (5) ca. 10 cm beträgt.

Der Abstand zwischen Sägeblatt (4) und Spaltkeil (5) soll 3-5 mm sein.

Die Schraube (19) wieder festziehen und Tischeinlage (6) montieren (Abb. 8).

6.6 Montage/Wechsel des Sägeblatt (Abb. 7)

Achtung! Netzstecker ziehen.

Die Tischeinlage durch lösen der Senkkopf- schraube entfernen (siehe 6.4)

Mutter lösen, indem man einen Schlüssel (SW 21) an der Mutter ansetzt und mit einem weiteren Gabelschlüssel (SW 10) an der Mo- torwelle, um gegenzuhalten, ansetzt.

Achtung! Mutter in Rotationsrichtung des Sä- geblattes drehen.

Äußeren Flansch abnehmen und altes Säge- blatt schräg nach unten vom inneren Flansch abziehen.

Sägeblattflansche vor der Montage des neu- en Sägeblattes sorgfältig reinigen

Das neue Sägeblatt in umgekehrter Reihen- folge wieder einsetzen und festziehen

Achtung! Laufrichtung beachten, die Schnitt- schräge der Zähne muß in Laufrichtung, d.h. nach vorne zeigen (siehe Pfeil auf dem Säge- blattschutz)

montieren und einstellen (siehe 6.3., 6.5.)

Bevor Sie mit der Säge wieder arbeiten, ist die Funktionsfähigkeit der Schutzeinrichtun- gen zu prüfen.

7.1. Ein/Aus-Schalter (Abb. 1)

Durch Drücken der grünen Taste „I“ kann die- Säge eingeschaltet werden. Vor Beginn des Sägens abwarten, bis das Sägeblatt seine maximale Drehzahl erreicht hat.

Um die Säge wieder auszuschalten, muß die rote Taste „0“ gedrückt werden. 7.2. Schnitttiefe (Abb 1) Durch Drehen des Handrads (8), kann das Säge- blatt (4) auf die gewünschte Schnittiefe eingestellt werden. Entgegen dem Uhrzeigersinn: größere Schnittiefe Im Uhrzeigersinn: kleinere Schnittiefe 7.3. Parallelanschlag

7.3.1. Anschlaghöhe (Abb. 11-14)

Der mitgelieferte Parallelanschlag (7) besitzt zwei verschieden hohe Führungsflächen.

Je nach Dicke der zu schneidenden Materia- lien muß die Anschlagschiene (23) nach Abb. 12, für dickes Material und nach Abb. 13 für dünnes Material verwendet werden.

Zum Umstellen der Anschlagschiene (23) auf die niedere Führungsfläche, müssen die bei- den Rändelschrauben (26) gelockert werden, um die Anschlagschiene (23) vom Halter (24) zu lösen.

Die beiden Rändelschrauben (26) durch den einen Schlitz (27) in der Anschlagschiene (23) herausnehmen und in den anderen Schlitz (25) wieder einsetzen.

Anschlagschiene (23) wieder auf den Halter (24) montieren.

Die Umstellung auf die hohe Führungsfläche muß analog durchgeführt werden.

7.3.2. Schnittbreite (Abb. 14)

Beim Längsschneiden von Holzteilen muß der Parallelanschlag (7) verwendet werden.

Der Parallelanschlag (7) kann auf beiden Sei- ten des Sägetisches (1) montiert werden.

Der Parallelanschlag (7) muß in die Füh- rungsschiene (28) des Sägetisches (1) einge- setzt werden.

Mittels der Skala (22) auf der Führungsschie- ne (28) kann der Parallelanschlag (7) auf das gewünschte Maß eingestellt werden.

Durch Drücken des Exzenterhebels (12) kann der Parallelanschlag in der gewünschten Po- sition festgeklemmt werden.

7.3.3. Anschlaglänge einstellen (Abb. 11, 14)

Um das Klemmen des Schnittgutes zu ver- meiden, ist die Anschlagschiene (23) in Längsrichtung verschiebbar.

Faustregel: Das hintere Ende des Anschlages stößt an eine gedachte Linie, die etwa bei der Sägeblattmitte beginnt und unter 45° nach hinten verläuft.

Benötigte Schnittbreite einstellen - Rändelschrauben (26) lockern und Anschlagschiene (23) so weit vorschieben, bis die gedachte 45° Linie berührt wird. - Rändelschrauben (26) wieder festziehen. 7.4. Queranschlag (Abb. 15)

Queranschlag (14) in die Nut (21) des Säge- tisches schieben.

Queranschlag (14) drehen, bis der Pfeil auf das gewünschte Winkelmaß zeigt.

Schraube (20) wieder festziehen. Achtung!

Anschlagschiene (23) nicht zu weit in Rich- tung Sägeblatt schieben.

Der Abstand zwischen Anschlagschiene (23) und Sägeblatt (4) sollte ca. 2 cm betragen. 7.5. Winkeleinstellung (Abb. 14)

Lösen Sie den Feststellgriff (9).

Verstellen Sie den Sägeblattwinkel, indem Sie das Handrad (8) zur Maschine hin drü- cken und gleichzeitig drehen.

Nach jeder neuen Einstellung empfehlen wir einen Probeschnitt, um die eingestellten Maße zu überprüfen.

Nach den Einschalten der Säge abwarten, bis das Sägeblatt seine maximale Drehzahl er- reicht hat, bevor Sie den Schnitt durchführen.

Achtung beim Einschneiden!

Betreiben Sie das Gerät nur mit Absaugung.

Überprüfen und reinigen Sie regelmäßig die Absaugkanäle.

Die Kappe am Sägeblattschutz kann abge- nommen werden, so dass am Sägeblatt- schutz ein Absauschlauch angeschlossen werden kann.

8.1.1 Ausführen von Längsschnitten

(Abb. 17) Hierbei wird ein Werkstück in seiner Längsrich- tung durchschnitten. Eine Kante des Werkstücks wird gegen den Pa- rallelanschlag (7) gedrückt, während die fl ache Seite auf dem Sägetisch (1) aufl iegt. Der Sägeblattschutz (2) muß immer auf das Werkstück abgesenkt werden. Die Arbeitsstellung beim Längsschnitt darf nie in einer Linie mit dem Schnittverlauf sein.

Parallelanschlag (7) entsprechend der Werkstückhöhe und der gewünschten Breite einstellen. (siehe 7.3.)

Hände mit geschlossenen Fingern flach auf das Werkstück legen und Werkstück am Par- allelanschlag (7) entlang in das Sägeblatt (4) schieben.

Seitliche Führung mit der linken oder rechten Hand (je nach Position des Parallelanschla- ges) nur bis zu Schutzhaubenvorderkante.

Werkstück immer bis zum Ende des Spalt- keils (5) durchschieben.

Der Schnittabfall bleibt auf dem Sägetisch (1) liegen, bis sich das Sägeblatt (4) wieder in Ruhestellung befindet.

Lange Werkstücke gegen Abkippen am Ende des Schneidevorgangs sichern! (z.B. Abroll- ständer etc.)

8.1.2. Schneiden schmaler Werkstücke

(Abb. 18) Längsschnitte von Werkstücken mit einer Breite von weniger als 120 mm müssen unbedingt unter Zuhilfenahme eines Schiebestockes (3) durch- geführt werden.Schiebestock ist im Lieferumfang enthalten.Verschlissenen bzw. beschädigten Schiebestock umgehend austauschen.

8.1.3. Schneiden sehr schmaler Werkstücke

Für Längsschnitte von sehr schmalen Werkstücken mit einer Breite von 30 mm und weniger ist unbedingt ein Schiebeholz zu ver- wenden.

Dabei ist die niedrige Führungsfläche des Parallelanschlages zu bevorzugen.

Schiebeholz nicht im Lieferumfang enthalten! (Erhältlich im einschlägigen Fachhandel) Verschlissenes Schiebeholz rechtzeitig erset- zen.

8.1.4. Ausführen von Schrägschnitten

(Abb. 16/20) Schrägschnitte werden grundsätzlich unter der Verwendung des Parallelschlages (7) durchge- führt.

Sägeblatt (4) auf das gewünschte Winkelmaß einstellen. (siehe 7.5.)

Parallelanschlag (7) je nach Werkstückbreite und -höhe einstellen (siehe 7.3.1)

Schnitt entsprechend der Werkstückbreite durchführen (siehe 8.1.1. und 8.1.2 und

8.1.5. Ausführung von Querschnitten

Queranschlag (14) in eine der beiden Nuten (21) des Sägetisches schieben und auf das gewünschte Winkelmaß einstellen. (siehe

7.4.) Sollte das Sägeblatt (4) zusätzlich

schräg gestellt werden, dann ist die Nut (21) zu verwenden, welche Ihre Hand und den Queranschlag nicht mit dem Sägeblattschutz in Kontakt kommen läßt.

Werkstück fest gegen den Queranschlag (14) drücken.

Queranschlag (14) und Werkstück in Rich- tung des Sägeblattes schieben, um den Schnitt auszuführen.

Warnung! Halten Sie immer das geführte Werkstück fest, nie das freie Werkstück, welches abge- schnitten wird. Anl_TC_TS_2025_1_UA_SPK1.indb 14Anl_TC_TS_2025_1_UA_SPK1.indb 14 20.06.16 15:1020.06.16 15:10D

Queranschlag (14) immer so weit vorschie- ben, bis das Werkstück vollständig durchge- schnitten ist.

Säge wieder ausschalten. Sägeabfall erst entfernen, wenn das Säge- blatt stillsteht.

Netzanschlussleitung Gefahr! Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qua- lifi zierte Person ersetzt werden, um Gefährdun- gen zu vermeiden.

10. Reinigung, Wartung und

Ersatzteilbestellung Gefahr! Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker. Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Netzstecker ziehen.

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutz- frei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Ver- wenden Sie keine Reinigungs- oder Lösungs- mittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elek- trogerät erhöht das Risiko eines elektrischen Schlages.

Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft über- prüfen. Gefahr! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.

Im Geräteinneren befi nden sich keine weiteren zu wartenden Teile.

10.4 Ersatzteil- und Zubehörbestellung:

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden;

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info Tipp! Für ein gutes Arbeits- ergebnis empfehlen wir hochwertiges Zubehör von ! www.kwb.eu welcome@kwb.eu

Transportieren Sie die Maschine nur durch Anhe- ben am Sägetisch. Verwenden Sie Schutzvorrich- tungen wie Sägeblattschutz, Anschlagschienen niemals zur Handhabung oder Transport.

Wiederverwertung Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoff kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf. Anl_TC_TS_2025_1_UA_SPK1.indb 15Anl_TC_TS_2025_1_UA_SPK1.indb 15 20.06.16 15:1020.06.16 15:10D

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt- schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig. Technische Änderungen vorbehalten

Das Produkt erfüllt die Anforderungen der EN 61000-3-11 und unterliegt Sonderanschlussbedin- gungen. Das heißt, dass eine Verwendung an beliebigen frei wählbaren Anschlusspunkten nicht zulässig ist.

Das Gerät kann bei ungünstigen Netzverhältnissen zu vorübergehenden Spannungsschwankungen führen.

Das Produkt ist ausschließlich zur Verwendung an Anschlusspunkten vorgesehen, die a) eine maximale zulässige Netzimpedanz Zmax = 0,34 Ω (Ohm) nicht überschreiten, oder b) die eine Dauerstrombelastbarkeit des Netzes von mindestens 100 A je Phase haben.

Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem Energieversorgungs- unternehmen, dass Ihr Anschlusspunkt, an dem Sie das Produkt betreiben möchten, eine der bei- den genannten Anforderungen a) oder b) erfüllt. Anl_TC_TS_2025_1_UA_SPK1.indb 16Anl_TC_TS_2025_1_UA_SPK1.indb 16 20.06.16 15:1020.06.16 15:10D

Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Kategorie Beispiel Verschleißteile* Kohlebürsten, Keilriemen, Tischeinlage, Schiebestock Verbrauchsmaterial/ Verbrauchsteile* Sägeblatt Fehlteile

• nicht zwingend im Lieferumfang enthalten! Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion. Anl_TC_TS_2025_1_UA_SPK1.indb 17Anl_TC_TS_2025_1_UA_SPK1.indb 17 20.06.16 15:1020.06.16 15:10D

Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean- sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,

die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan- tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-

en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be- schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe- trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach- gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim- mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über- lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-

che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga- rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort- Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu- geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer- den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa- riertes oder neues Gerät zurück. Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service- adresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge- mäß den Service-Informationen dieser Bedienungsanleitung. iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) Anl_TC_TS_2025_1_UA_SPK1.indb 18Anl_TC_TS_2025_1_UA_SPK1.indb 18 20.06.16 15:1020.06.16 15:10D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen. Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

Aktuelle Preisauskünfte

Verfügbarkeiten der Ersatzteile

Servicestellen Vorort für Benzingeräte

Defekte Geräte anmelden

Garantieverlängerungen (nur bei bestimmten Geräten)

Bestellverfolgung Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info! Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00 E-Mail: info@einhell.de · Internet: www.isc-gmbh.info iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) Anl_TC_TS_2025_1_UA_SPK1.indb 19Anl_TC_TS_2025_1_UA_SPK1.indb 19 20.06.16 15:1020.06.16 15:10GB

9. Byta ut nätkabeln

Spärra spärrhandtaget.

9. Byta ut nätkabeln
