BEDIENUNGSANLEITUNG DEEBOT R95MKII ECOVACS

Herzlichen Glückwunsch zum Kauf Ihres neuen DEEBOT von ECOVACS ROBOTICS! Wir hoffen, dass er viele Jahre lang zu Ihrer vollen Zufriedenheit arbeiten wird. Wir sind sicher, dass er Ihnen dabei helfen wird, Ihr Zuhause sauber zu halten, während Sie Ihre wertvolle Zeit für die angenehmen Dinge im Leben nutzen. Live Smart. Enjoy Life. Sol lte n Sie mit e in er Situat io n konfronti er t sei n, d ie in di es e r Bedienungsanleitung nicht ausreichend behandelt wird, wenden Sie sich an das Kundenservicecenter, damit sich ein Techniker mit Ihrem speziellen Problem bzw. Ihrer Frage befassen kann. Weitere Informationen finden Sie auch auf der offiziellen Webseite von ECOVACS ROBOTICS: www.ecovacs.com Da s Un terneh m en behä lt si ch i m Si nne e in er ko nt inu i erlic he n Verbesserung da s Re c ht a uf t e chni sche Änderungen und/oder Designänderungen an diesem Produkt vor. Vielen Dank, dass Sie sich für den DEEBOT entschieden haben!DE

Optionales Erweitertes Nass-/Trocken-Wischsystem

4.2 Erweitertes Nass-/Trocken-Reinigungstuch und erweiterter Nass-/

Trocken-Behälter..................................................................................................50

4.3 Hauptbürste, direkte Einsaugoption und Seitenbürsten...............................51

Beim Gebrauch eines elektrischen Gerätes sind einige grundlegende Sicherheitshinweise zu beachten. Dazu gehören auch die folgenden Hinweise: LESEN SIE ALLE ANWEISUNGEN VOR GEBRAUCH DIESES GERÄTES. BEWAHREN SIE DIESE ANWEISUNGEN AUF.

1. Dieses Gerät ist zur Verwendung durch Kinder ab 8 Jahren oder

durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten bzw. fehlenden Erfahrungen und Kenntnissen geeignet, sofern sie dabei beaufsichtigt oder bezüglich der sicheren Handhabung des Gerätes angeleitet werden und die damit verbundenen Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und anwenderseitige Wartung dürfen nicht durch unbeaufsichtigte Kinder erfolgen.

2. Räumen Sie den zu reinigenden Bereich frei. Entfernen Sie

Stromkabel und kleine Gegenstände, in denen sich das Gerät verfangen könnte, vom Boden. Legen Sie Teppichfransen unter den Teppich und achten Sie darauf, dass Vorhänge, Tischdecken u. ä. nicht bis zum Boden herunterhängen.

3. Wenn sich im zu reinigenden Bereich Absätze in Form von Stufen

oder Treppen befinden, ist das Gerät so zu bedienen, dass die Stufe erkannt wird, ohne dass das Gerät über die Kante fällt. Es kann erforderlich sein, eine physische Barriere an der Kante anzubringen, um ein Herunterfallen des Gerätes zu verhindern. Stellen Sie sicher, dass die physische Barriere keine Stolperfalle darstellt.

4. Verwenden Sie das Gerät nur gemäß der Beschreibung in diesem

Handbuch. Verwenden Sie nur empfohlene bzw. vom Hersteller angebotene Zubehörteile.

5. Stellen Sie sicher, dass Ihre Netzspannung mit der auf dem

Typenschild der Ladestation angegebenen Netzspannung übereinstimmt.

6. Verwenden Sie das Gerät AUSSCHLIESSLICH für INNENRÄUME

im Haushalt. Verwenden Sie das Gerät nicht im Freien oder für kommerzielle oder industrielle Anwendungen.

7. Benutzen Sie nur den aufladbaren Original-Akku und die

Ladestation, die vom Hersteller mit dem Gerät mitgeliefert wurde. Nicht wiederaufladbare Akkus sind verboten. Informationen zum

8. Verwenden Sie das Gerät nicht ohne Staubbehälter bzw. Filter.

9. Verwenden Sie das Gerät nicht in Bereichen, in denen sich

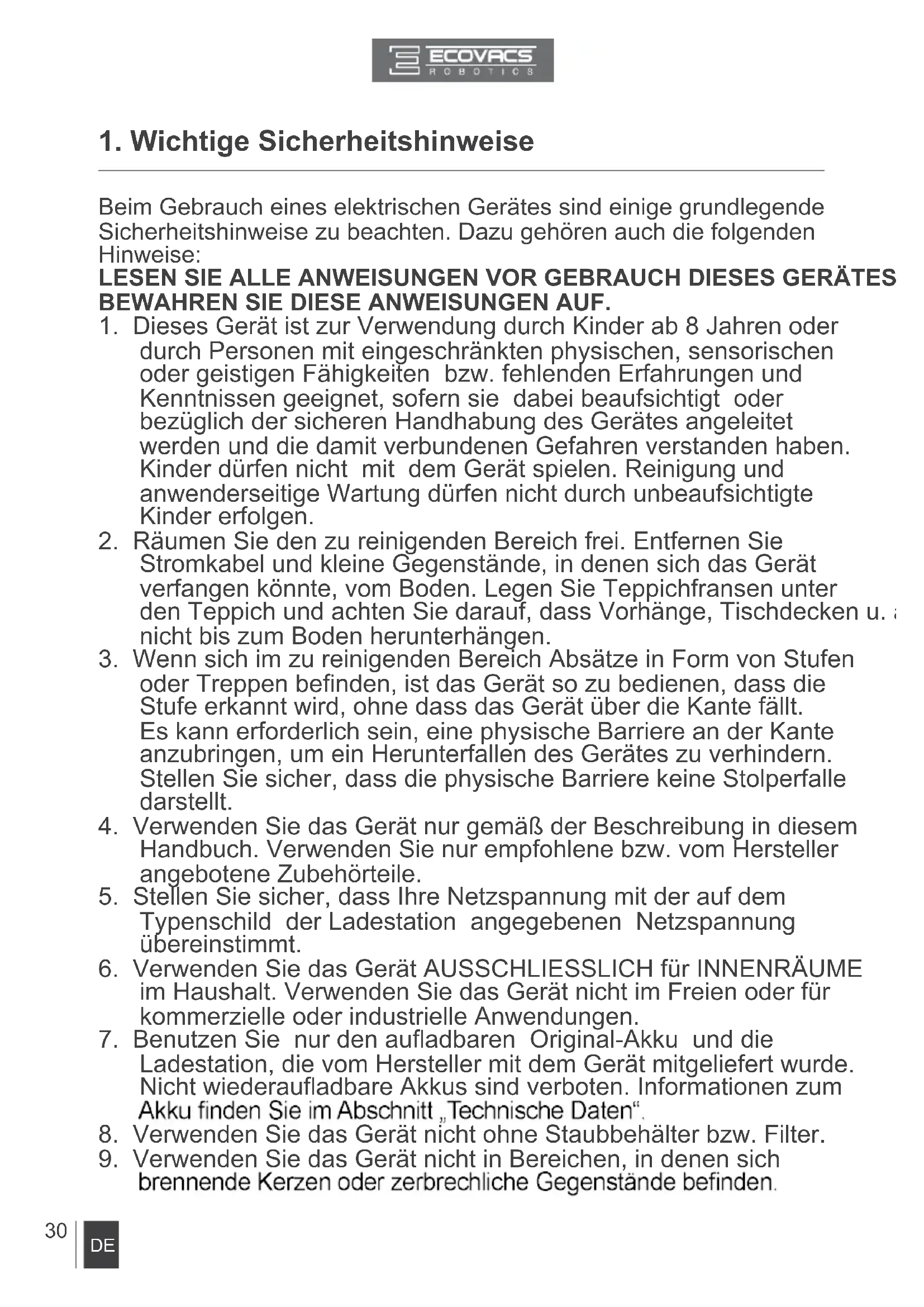

1. Wichtige SicherheitshinweiseDE

1. Wichtige Sicherheitshinweise

10. Verwenden Sie das Gerät nicht bei extrem heißen bzw. kalten

Umgebungstemperaturen (d. h. unterhalb von -5°C bzw. oberhalb

11. Halten Sie Haare, lose Kleidung, Finger und sonstige Körperteile

von jeder Öffnung und sich bewegenden Teilen fern.

12. Verwenden Sie das Gerät nicht in Räumen, in denen Babys oder

13. Verwenden Sie das Gerät nicht auf nassen Flächen oder auf

Flächen, auf denen Wasser steht.

14. Achten Sie darauf, dass das Gerät keine größeren Gegenstände

wie Steine, große Papierstückchen oder sonstige Gegenstände, die das Gerät verstopfen könnten, aufnimmt.

15. Verwenden Sie das Gerät nicht, um entzündliche oder brennbare

Materialien wie Benzin, Drucker- oder Kopierertoner aufzunehmen, und meiden Sie beim Gebrauch Bereiche, in denen diese Materialien anzutreffen sind.

16. Verwenden Sie das Gerät nicht, um Zigaretten, Streichhölzer,

heiße Asche oder sonstige brennende, qualmende oder brandauslösende Gegenstände aufzunehmen.

17. Stecken Sie die genannten Gegenstände nicht in die

Staubeinsaugöffnung. Lassen Sie das Gerät nicht mit verstopfter Einsaugöffnung arbeiten. Halten Sie die Einsaugöffnung frei von Staub, Flusen, Haaren oder sonstigen den Luftstrom behindernden Materialien.

18. Achten Sie darauf, dass das Netzkabel nicht beschädigt wird.

Ziehen oder tragen Sie das Gerät bzw. die Ladestation nicht am Stromkabel, verwenden Sie das Stromkabel nicht als Haltegriff, klemmen Sie es nicht in einer geschlossenen Tür ein, und ziehen Sie es nicht über scharfe Kanten oder Ecken. Achten Sie darauf, dass das Gerät nicht über das Stromkabel fährt. Halten Sie das Netzkabel von heißen Flächen fern.

19. Wenn das Stromkabel beschädigt ist, muss es durch den

Hersteller oder dessen Kundendienst ausgewechselt werden, damit keine Gefahren davon ausgehen.

20. Verwenden Sie die Ladestation nicht, wenn sie beschädigt ist.

21. Verwenden Sie das Gerät nicht, wenn das Netzkabel oder die

Steckdose beschädigt sind. Verwenden Sie das Gerät nicht, wenn es nicht einwandfrei funktioniert, wenn es heruntergefallen, beschädigt worden, im Freien gelassen worden oder mit Wasser in Berührung gekommen ist. Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller oder dessen Kundendienst ausgewechselt werden, damit keine Gefahr davon ausgeht.DE

1. Wichtige Sicherheitshinweise

HF der Ausgangsleistung des WLAN-Moduls unter 100 mW Ordnungsgemäße Entsorgung dieses Produkts Diese Kennzeichnung gibt an, dass das Produkt EU-weit nicht mit dem Hausmüll entsorgt werden darf. Recyceln Sie das Gerät verantwortungsvoll, um die nachhaltige Wiederverwendung der Materialien zu unterstützen und mögliche Umwelt- oder Gesundheitsschäden durch eine unkontrollierte Abfallentsorgung zu vermeiden. Verwenden Sie zum Recyceln Ihres gebrauchten Gerätes entsprechende Rückgabe- und Sammelsysteme, oder wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben. Er kann das Produkt sicher entsorgen. Für EU-Länder

22. Schalten Sie das Gerät vor dem Reinigen oder Warten aus

23. Vor dem Reinigen oder Warten der Ladestation muss der Stecker

aus der Steckdose gezogen werden.

24. Entfernen Sie vor dem Entsorgen des Gerätes den Akku. Nehmen

Sie hierzu das Gerät aus der Ladestation und schalten Sie es aus

25. Vor dem Entsorgen des Gerätes ist der Akku entsprechend

den örtlichen Gesetzen und Vorschriften zu entfernen und zu entsorgen.

26. Gebrauchte Akkus sind entsprechend den örtlichen Gesetzen und

Vorschriften zu entsorgen.

27. Verbrennen Sie das Gerät nicht, auch wenn es stark beschädigt

ist. Die Akkus können im Feuer explodieren.

28. Wenn die Ladestation für längere Zeit nicht verwendet wird, ist sie

vom Stromnetz zu trennen.

29. Verwenden Sie das Gerät immer gemäß den Anweisungen in

dieser Bedienungsanleitung. ECOVACS ROBOTICS übernimmt keine Haftung für Verletzungen und Schäden, die durch unsachgemäße Nutzung entstehen.

30. WARNUNG: Verwenden Sie zum Wiederaufladen des Akkus

ausschließlich das mit dem Gerät mitgelieferte abnehmbare Netzteil CH1465A.

31. Der Roboter enthält Akkus, die nur durch geschultes Personal

ausgewechselt werden dürfen. Zum Auswechseln oder Entfernen des Akkus wenden Sie sich bitte an den Kundendienst.

32. Wenn der Roboter längere Zeit nicht benutzt wird, laden Sie

ihn zur Aufbewahrung vollständig auf und schalten Sie ihn aus. Trennen Sie außerdem die Ladestation vom Netz.DE

2. Packungsinhalt und technische Daten

Roboter Trocken-Reinigungstücher Ladestation Erweiterter Nass-/ Trocken-Behälter Direkte Einsaugoption Messbecher Schnellstartanleitung BenutzerhandbuchDE

2. Packungsinhalt und technische Daten

2.3 Produktübersicht

2. Taste für Reinigung

13. Upgrade-Anschluss

16. Betriebsschalter

17. Öffnungen für erweiterten

Nass-/Trocken-Behälter

Modell DR95 Betriebsspannung Nennleistung 30 W Akkumodell 1355-10056-000-00-H001 Lithium 14,48 V Modell mit Ladestation CH1465A Eingangsnennspannung 100-240 V Ausgangsnennspannung Nennausgangsstrom 1 A Nennleistung 20 W Laser Maximale Leistung: 2,5 mW Frequenz: 1,8 KHz Rotationsgeschwindigkeit: 300±5 Umdrehungen pro Minute Frequenzbänder 2412–2472 MHz Maximale, im Frequenzband übertragene RF-Leistung Maximale PA-Ausgangsleistung bei 72,2 Mbit/s: 17,5 dBm Maximale PA-Ausgangsleistung im 11b-Modus: 21,5 dBm

Produktverbesserung geändert werden.

2.2 Technische DatenDE

2. Packungsinhalt und technische Daten

1. Taste für Reinigung im

3. Anzeige für geplante Reinigung

4. Anzeige für den Punktreinigungsmodus

5. Anzeige für Rückkehr

zur Ladestation Staubbehälter

1. Infrarot-Signalerzeuger

2. Kontakte der Ladestation

Erweiterter Nass-/Trocken-Behälter

1. Staubbehältergriff

4. Abdeckung des Staubbehälters

5. Staubbehälterverriegelung

1. Erweitertes Nass-/Trocken-

2. Erweiterter Nass-/

3. Bedienung und Programmierung

3.1 Vor dem Reinigen

Der DEEBOT scannt die häusliche Umgebung mit der SMART NAVI- Technologie (firmeneigenes lasergesteuertes Scan- und Kartiersystem) und erstellt eine Umgebungskarte. Nehmen Sie sich vor Gebrauch des DEEBOT einen Moment Zeit, um den zu reinigenden Bereich sorgfältig zu kontrollieren und eventuell vorhandene Hindernisse zu entfernen. Entfernen Sie Str omkabel und kleine Gegenstände, in denen sich das Gerät verfangen könnte, vom Boden. Beaufsichtigen Sie den DEEBOT bei der ersten Reinig ung, und greifen Sie bei Problemen ein. Das Gerät ist nicht für den Einsatz auf langflorigen Teppichen geeignet. Schlagen Sie vor dem Gebrauch des Gerätes in der Nähe eines Vorlegers mit Fransen die Kanten des Vorlegers um. Falls sich ein enger Spalt zwischen Möbeln an, damit das Gerät nicht in diesen Bereich gelangt.DE

3. Bedienung und Programmierung

Bitte beachten Sie, dass der DEEBOT mindestens 11 cm Durchfahrtshöhe benötigt, um bei der Reinigung problemlos unter Möbelstücke zu gelangen. Bitte beachten Sie, dass der DEEBOT auf Objekte mit einer Höhe von weniger 1,8 cm heraufsteigen kann. Entfernen Sie diese Objekte nach Möglichkeit. Decken Sie reflektierende Oberflächen bis zu einer Höhe von 13 cm über dem Boden ab. Stehen Sie bitte nicht an engen Stellen wie z. B. in Fluren, während der DEEBOT die Reinigung durchführt, da der DEEBOT sonst möglicherweise den zu reinigenden Bereich nicht erkennt. Wenn sich im zu reinigenden Bereich eine Stufe oder eine Treppe befindet, stellen Si e bei d er Bed ienung des D E EB O T sicher, dass seine Anti-Sturz-Sensoren Stufenvorderkanten erkennen können. Es kann erforderlich sein, eine physische Barriere an der Kante anzubringen, um ein Herunterfallen des Gerätes zu verhindern.DE

3. Bedienung und Programmierung

Einsetzen der Seitenbürsten Setzen Sie di e Seitenbürsten mit leichtem Druck in die entsprechend farbig markierten Öffnungen auf der Unterseite des DEEBOT ein, bis ein Klickgeräusch zu hören ist.

Ent f e rnen S ie v or G eb rauch den Schutzstreifen von der Stoßschiene des Roboters. Aufstellen der Ladestation Stellen Sie die Ladestation auf einer ebenen Bodenfläche an die Wand. Die Basis befindet sich dabei senkrecht zum Boden. Halten Sie die unmittelbare Umgebung in einem Abstand von 1,5 m vor der Ladestation und 0,5 m seitlich davon frei von Gege nständen und Schließen Sie die Ladestation ans Netz an.

Stellen Sie die Ladestation nicht mehr an eine andere Stelle, wenn der DEEBOT die Umgebung bereits gescannt hat. Falls die Ladestation umgestellt werden muss, schalten Sie den DEEBOT AUS und dann wieder EIN, damit er die Umgebung erneut scannt.DE

3. Bedienung und Programmierung

Einschalten des Geräts Öffnen Sie die obere Abdeckung. Bringen Sie “. Das Bedienfeld leuchtet auf, am DEEBOT ertönt eine Melodie und die Taste AUTO-Modus blinkt. Der DEEBOT ist eingeschaltet, wenn die Taste AUTO-Modus dauerhaft leuchtet.

Setzen Sie den DEEBOT in die Ladestation und verg ewi ssern Sie sich, dass sich die Kontakte der Ladestation und die Ladekontakte des DEEBOT berühren.

Laden Sie den DEEBOT vor dem ersten Gebrauch mindestens 4 Stunden lang auf. Die Taste AUTO-Modus blinkt während des Aufladens und erlischt, sobald der DEEBOT vollständig aufgeladen ist.Drücken Sie die Taste AUTO-Modus auf dem Roboter oder eine beliebige Taste auf dem App-Bildschirm, um den Ruhemodus des Roboters zu beenden. Entfernen Sie den erweiterten Nass-/Trocken-Behälter, bevor Sie den DEEBOT laden.DE

3. Bedienung und Programmierung

Schlagen Sie w ährend der N utzung d es W is ch sys te m s di e Ka n te n v on Teppichvorlegern um, sodass sie vom DEEBOT ausgespart werden. Die vollständigen Anweisungen finden Trocken-Wischsystem“ in Abschnitt 3.7. 5 Bringen Sie ein Reinigungstuch an, falls gewünscht Zur Verwendung des optionalen erweiterten Nass-/Trocken-Wischsystems des Roboters bringen Sie vor Gebrauch den erweiterten Nass-/Trocken-Behälter und ein erweitertes Nass-/Trocken-Reinigungstuch an. Drücken Sie zum Anhalten des DEEBOT die Taste AUTO-Modus am Gerät. 7 Pause Drücken Sie die Taste AUTO-Modus am DEEBOT. Der DEEBOT bewegt sich und scannt dabei die Umgebung und erstellt die Karte. Gleichzeitig beginnt der DEEBOT mit der Reinigung im AUTO-Modus. 6 Start

Um re i n ig en zu k ö n nen , m u ss de r Netzschalter des DEEBOT auf EIN stehen. Weitere Informationen zur Auswahl eines anderen Reinigungsmodus finden Sie in Abschnitt 3.3 Wahl des Reinigungsmodus. Bewegen Sie den Roboter während des Reinigungs- oder Aufladevorgangs nicht manuell. Die Taste AUTO-Modus auf dem Bedienfeld des Roboters hört auf zu leuchten, wenn der Roboter länger als 10 Minuten pausiert. Drücken Sie die Taste AUTO-Modus auf dem Roboter oder eine beliebige Taste auf dem App-Bildschirm, um den Ruhemodus des Roboters zu beenden.DE

3. Bedienung und Programmierung

Öffnen Sie die obere Abdeck ung de s Roboters. Schalten Sie das Gerät aus; bringen Sie hierzu den Betriebsschalter in die

Reinigung durchgeführt wird, damit er aufgeladen bleibt. Wenn der DEEBOT ausgeschaltet wird, geht seine Karte verloren. Wenn der DEEBOT in derselben Falls der DEEBOT ausgeschaltet wird, können Sie die Karte in derselben häuslichen Umgebung wiederherstellen, indem Sie den DEEBOT einschalten und die Anweisungen in der ECOVACS-App befolgen. Reinigung im AUTO-Modus Dies ist der gebräuchlichste Reinigungsmodus. Im AUTO-Reinigungsmodus bewegt sich der DEEBOT in einem geradlinigen Muster vorwärts und rückwärts.

3.3 Wahl des Reinigungsmodus

Um unterschiedliche Böden möglichst effektiv mit dem DEEBOT reinigen zu können, sind verschiedene Reinigungsmodi wählbar. Sie können die Reinigungsmodi über die ECOVACS-App oder die Taste AUTO-Modus auf dem Bedienfeld des Roboters auswählen. Um die Reinigung im A UTO-Modus zu starten, drücken Sie die Taste AUTO-Modus am Roboter oder in der App.DE

3. Bedienung und Programmierung

Um den Punktreinigungsmodus zu starten, drücken Sie auf dem Kartenbildschirm der App. Der DEEBOT reinigt den angegebenen Punkt mit einem Umkreis von 1 m. Diese Betriebsart eigne t sich für stark ver schmutzte bzw. verstaubte Bere iche. Im Punktreinigungsmodus arbeitet der DEEBOT gezielt in einem bestimmten zu reinigenden Bereich und kehrt zur Ladestation zurück, sobald die Punktreinigung abgeschlossen ist. Punktreinigungsmodus

Sobald der DEEBOT die Umgebung gescannt und kartiert hat, können Sie bestimmte Bereiche auf der Karte auswählen, die im Bereichsreinigungsmodus gereinigt werden sollen. Der Bereichsreinigungsmodus kann nur über die App gewählt werden. Bereichsreinigungsmodus3 Um die zu reinigenden Bereiche festzulegen oder zu verwerfen, drücken Sie auf dem Kartenbildschirm der App.

Der DEEBOT kann nur Räume mit einer Türöffnung von 40 cm bis 160 cm Breite und einem Umfang von mindestens 8 m erkennen. Der DEEBOT kann jederzeit zur Ladestation zurückgesendet werden, indem Sie die Taste für die Rückkehr zur Ladestation auf dem Hauptbildschirm der ECOVACS-App drücken. Rückkehr zur Ladestation Bei niedrigem Akkuladestand kehrt der DEEBOT automatisch zur Ladestation zurück und wird dort aufgeladen.

Wenn Sie die Taste für die Rückkehr zur Ladestation auf dem Hauptbildschirm der App drücken, setzt der DEEBOT die Reinigung so lange fort, bis er in die Nähe der Ladestation gelangt. Sobald sich der DEEBOT nahe der Ladestation befindet, vermindert er dieDE

3. Bedienung und Programmierung

3.4 Programmieren des Roboters

Der DEEBOT verfügt über Funktionen zur intelligenten Programmierung und zur Zeitprogrammierung, um Reinigungszeiten zu programmieren. Mit der intelligenten Programmierung kann der DEEBOT über das Bedienfeld des Roboters programmiert werden, die Reinigung einmal täglich immer zur selben Zeit durchzuführen. Mit der Zeitprogrammierung kann der DEEBOT über die App wöchentlich programmiert werden, die Reinigung einmal täglich zu einer bestimmten Uhrzeit durchzuführen. Alle programmierten Reinigungsvorgänge werden im AUTO-Modus oder im Bereichsreinigungs-Modus durchgeführt, abhängig vom Modus, der beim Programmieren der Reinigungen aktiviert war. Der DEEBOT kann so programmiert werden, dass er einmal pro Tag immer zur selben Uhrzeit reinigt, selbst wenn niemand zu Hause ist. Drücken Sie zweimal am Roboter die Taste AUTO- Modus, um die aktuelle Uhrzeit als Uhrzeit für die Reinigung zu programmieren. Die intelligente Programmierung wurde erfolgreich aktiviert, wenn der Roboter einen Sprachbericht ausgibt . Der DEEBOT startet den Reinigungsvorgang automatisch jeden Tag zur eingestellten Uhrzeit. Drücken Sie zweimal am Roboter die Taste AUTO-Modus. Die intelligente Programmierung wurde deaktiviert, wenn der Roboter einen Sprachbericht ausgibt. Planen der Reinigungszeit mit der intelligenten Programmierung Deaktivieren der Reinigungszeit mit der intelligenten Programmierung

Programmieren der Reinigungszeit Der DEEBOT kann über die ECOVACS-App wöchentlich programmiert werden, die Reinigung einmal täglich zu einer bestimmten Uhrzeit durchzuführen. “ in der oberen rechten Ecke auf dem Hauptbildschirm der App. Stellen Sie die neu zu programmierenden Reinigungsvorgänge ein, und deaktivieren Sie Planen der Reinigungszeit mit der Zeitprogrammierung3DE

3. Bedienung und Programmierung

Hauptbildschirm der App. Hier finden Sie die Funktionen zum Prüfen des Reinigungsprotokolls, zum Fortsetzen der Reinigung, zum Planen der Reinigungszeit, zum Zurücksetzen der Karte, zum Festlegen der Sprache für die Sprachberichte sowie zum Aktualisieren der Firmware. Zum Festlegen einer virtuellen Grenze drücken Sie auf dem Kartenbildschirm der App.

3.5 Weitere Einstellungen

Virtuelle Grenze Eine virtuelle Grenze sorgt dafür, dass der DEEBOT einen bestimmten Bereich nicht reinigt.

Der DEEBOT kann mit in der App manuell zu den gesperrten Bereichen gesteuert werden. Der DEEBOT kehrt auch dann zur Ladestation zurück, wenn er in den gesperrten Bereich gesteuert wurde. Wenn die Funktion zum Fortsetzen der Reinigung aktiviert ist, kehrt der DEEBOT nach dem nicht ganz gereinigt wurde. Sie können eine Nicht-stören-Zeit festlegen, in der der DEEBOT die Reinigung nicht fortsetzen soll. Funktion zum Fortsetzen der Reinigung mit Nicht-stören-Option Der Roboter verfügt über 2 je nach Bedarf umschaltbare Saugoptionen. Hauptbürstenoption: Die beste Wahl für die Tiefenreinigung mit einer Kombination aus der Hauptbürste und starker Saugkraft. Der Einsatz für die Hauptbürstenoption ist im DEEBOT vorinstalliert. Direkte Einsaugoption: Die beste Wahl für die tägliche Reinigung, bei der die Hauptbürste zum direkten Einsaugen entfernt wird. Diese Saugoption wurde speziell dafür entwickelt, Haare ohne Verheddern einzusaugen.

3.6 Wählen einer SaugoptionDE

3. Bedienung und Programmierung

Installieren der direkten Einsaugoption Drehen Sie den Roboter um. Drücken Sie beide Tasten am Hauptbürsteneinsatz und entfernen Sie die Abdeckung der Hauptbürste. Nehmen Sie die Hauptbürste heraus. Richten Sie die Arretierungen des Einsatzes für die direkte Einsaugoption an den Öffnungen auf der Unterseite des Roboters aus. Drücken Sie, bis das Bauteil hörbar einrastet. Installieren der Hauptbürstenoption Drehen Sie den Roboter um. Drücken Sie beide Tasten am Einsatz für die direkte Einsaugoption und nehmen Sie den Einsatz heraus. Bringen Sie die Hauptbürste an die Unterseite des Roboters an. Richten Sie die Arretierungen der Hauptbürstenabdeckung an den Öffnungen auf der Unterseite des Roboters aus. Drücken Sie, bis das Bauteil hörbar einrastet.DE

Der DEEBOT verfügt über ein optionales Wischsystem mit einem erweiterten Nass-/ Trocken-Reinigungstuch, das am erweiterten Nass-/Trocken-Behälter angebracht wird. Das erweiterbare Nass-/Trocken-Reinigungstuch wischt automatisch feucht und trocknet den Boden dann makellos sauber.

3.7 Optionales erweitertes Nass-/Trocken-Wischsystem

Verwenden Sie das Wischsystem nicht auf Teppichböden. Schlagen Sie während des Gebrauchs des Wischsystems die Kanten von Teppichvorlegern um, sodass sie vom DEEBOT ausgespart werden. Schalten Sie den Roboter beim Gebrauch des Wischsystems nicht ab, und halten Sie ihn nicht an. So hinterlässt der erweiterte Nass-/Trocken-Behälter kein Wasser auf dem Boden. Entfernen Sie den erweiterten Nass-/Trocken-Behälter, bevor Sie den DEEBOT laden. Anbringen des erweiterten Nass-/ Trocken-Reinigungstuchs Bringen Sie das erweiterte Nass-/Trocken- Reinigungstuch am erweiterten Nass-/Trocken- Behälter an.

Befüllen Sie den beiliegenden Messbecher mit Wasser. Öffnen Sie den Wassereinlassdeckel des erweiterten Nass-/Trocken-Behälters, und gießen Sie das Wasser aus dem Messbecher langsam in den Behälter. Schließen Sie den Wassereinlassdeckel. Befüllen des erweiterten Nass-/Trocken-Behälters mit Wasser

Bevor Sie den erweiterten Nass-/Trocken-Behälter mit Wasser befüllen, entfernen Sie den erweiterten Nass-/Trocken-Behälter von der Unterseite des Roboters.

3. Bedienung und ProgrammierungDE

3. Bedienung und Programmierung

Start Entfernen Wählen Sie den gewünschten Reinigungsmodus. Der DEEBOT fegt, löst, saugt, wischt und trocknet im gewählten Modus. W e n n d e r DE E B O T d ie R e i n i g u n g abgeschlossen hat, entfernen Sie den erweiterten Nass-/Trocken-Behälter vom DEEBOT, leeren Sie das Restwasser, und nehmen Sie das erweiterte Nass-/Trocken- Reinigungstuch ab. Bringen Sie den erweiterten Nass-/Trocken- Behälter wieder an der Unterseite des Roboters an. Stecken Sie die Arretierungen am erweiterten Nass-/Trocken-Behälter in die Öffnungen des erweiterten Nass-/Trocken- Behälters an der Unterseite des Roboters, sodass sie hörbar einrasten.DE

Nr. Sprachbericht Situation oder Lösung

Reinigungszeit wurde programmiert. Die geplante Reinigungszeit wurde eingestellt. 2 Reinigungszeit wurde gelöscht. Die geplante Reinigungszeit wurde deaktiviert. 3 Antriebsrad hängt. damit er wieder Griff bekommt. 4 Antriebsrad ist blockiert. Das Antriebsrad ist an einer Steigung oder einer Türschwelle blockiert. Bewegen Sie den Roboter manuell. 5 Ich stecke fest. Der DEEBOT ist an Hindernissen auf dem Boden hängengeblieben. Bewegen Sie den Roboter manuell, und/oder entfernen Sie die Hindernisse. 6 Staubbeutel fehlt. Der Staubbehälter fehlt oder ist nicht ordnungsgemäß an, und prüfen Sie, ob er fehlerfrei sitzt. 7 Bürste hat sich verknotet. Prüfen Sie die Hauptbürste und/oder die Seitenbürsten auf Verunreinigungen oder verknotete Haare, und reinigen Sie die Bürsten wie in Abschnitt 4 beschrieben. 8 Akkustand ist niedrig. Stellen Sie den DEEBOT manuell auf die Ladestation.

Navigationssystem hat einen Fehler. Es gibt ein Problem mit dem LDS. Wenden Sie sich an den Kundendienst. 10 Verbunden mit WLAN-Netzwerk. Der DEEBOT ist mit dem WLAN verbunden. 11 Zeit ist synchronisiert. Die Uhrzeit am DEEBOT wurde erfolgreich mit der Uhrzeit auf Ihrem Smartphone synchronisiert.

WLAN-Verbindung fehlgeschlagen. Der DEEBOT konnte keine Verbindung zum WLAN herstellen. 13 Reinigung ist abgeschlossen. Der DEEBOT hat den Reinigungsvorgang abgeschlossen. 14 Suche… Bitte warten. Der DEEBOT scannt die Umgebung. Bitte warten Sie. 15 Karte wird geladen. Bitte warten. Der DEEBOT analysiert die Umgebung und erstellt die Karte. Bitte warten Sie. 16 Vermessung ist abgeschlossen. Der DEEBOT hat die Karte erstellt.

3. Bedienung und ProgrammierungDE

Spülen Sie den Staubbehälter und das Trocknen Sie den Staubbehälter und das Filternetz vollständig, bevor Sie sie wieder einsetzen. Öffnen Sie die obere Abdeckung des Roboters, und nehmen Sie den Staubbehälter heraus. Öffnen Sie den Verschluss des Staubbehälters und leeren Sie den Staubbehälter.

4.1 Staubbehälter und Filter

Entfernen Sie die Filter. Klopfen Sie den Staub Schalten Sie den DEEBOT aus, und trennen Sie die Ladestation vom Netz, bevor Sie Reinigungs- oder Wartungsarbeiten am Gerät durchführen. *DE

Erweitertes Nass-/Trocken-Reinigungstuch Erweiterter Nass-/Trocken-Behälter Wenn das Wischsystem verwendet wurde, nehmen Sie den erweiterten Nass-/Trocken- Behälter aus der Unterseite des DEEBOT heraus, und entfernen Sie das erweiterte Nass-/ Trocken-Reinigungstuch. Le eren Sie d as Restw asser au s dem erweiterten Nass-/Trocken-Behälter. Wenn das Wischsystem verwendet wurde, nehmen Sie den erweiterten Nass-/Trocken-Behälter aus der Unterseite des DEEBOT heraus. Leeren Sie das Restwasser aus dem erweiterten Nass-/Trocken-Behälter, und lassen Sie ihn trocknen. Waschen Sie das erweiterte Nass-/Trocken- Reinigungstuch von Hand oder in der Waschmaschine, und breiten Sie es zum Trocknen aus. Wischen Sie die Außenseite des erweiterten Nass-/Trocken-Behälters mit einem trockenen Tuch ab.

4.2 Erweitertes Nass-/Trocken-Reinigungstuch und erweiterter Nass-/

4.3 Hauptbürste, direkte Einsaugoption und Seitenbürsten

Das mitgelieferte Multifunktions-Reinigungswerkzeug gewährleistet eine problemlose Wartung. Bitte gehen Sie vorsichtig mit diesem Werkzeug um, da es scharfe Kanten hat. Reinigen der Hauptbürste Drehen Sie den Roboter um. Drücken Sie die beiden Tasten unter der Hauptbürste zur Mitte des Roboters. Entfernen Sie die Abdeckung der Hauptbürste. Nehmen Sie die Hauptbürste heraus. Haare, die sich eventuell um die Hauptbürste gewickelt haben, lassen sich mit dem Multifunktions- Reinigungswerkzeug durchschneiden und entfernen. Reinigen der Seitenbürsten Nehmen Sie die Seitenbürsten heraus. Wischen Sie die Seitenbürsten und die Öffnungen mit einem trockenen Tuch ab. Ziehen Sie die Kunststoffmutter am Ende der Hauptbürste heraus. Nehmen Sie die Kunststoffkappen von den beiden Enden ab. Entfernen Sie verknotete Haare oder Rückstände von den beiden Enden der Hauptbürste und aus den Plastikkappen. Reinigen der direkten Einsaugoption Wischen Sie die direkte Einsaugoption mit einem trockenen Tuch ab.DE

Reinigen Sie die Absturzsensoren mit der Bürste oder dem Filz des Multifunktions- Reinigungswerkzeugs, um deren Effektivität zu gewährleisten. H a a r e , d ie s i c h e v e n t u e l l u m d a s Universalrad gewickelt haben, lassen sich mit dem Multifunktions-Reinigungswerkzeug entfernen.

4.4 Sonstige Bauteile

Reinigen Sie die Stoßschiene mit der Bürste des Multifunktions-Reinigungswerkzeugs, um die Effektivität der Anti-Kollisionssensoren zu gewährleisten. Reinigen Sie die Ladekontakte und die Kontakte der Ladestation mit der Bürste oder dem Filz des Multifunktions-Reinigungswerkzeugs, um deren Effektivität zu gewährleisten. Berühren Sie die Ladekontakte und die Kontakte der Ladestation nicht mit feuchten Händen oder einem feuchten Tuch.

4.5 Regelmäßige Wartung

Um die maximale Leistung des DEEBOT dauerhaft zu gewährleisten, führen Sie die Wartung Für die einfache Wartung wird ein Multifunktions-Reinigungswerkzeug bereitgestellt. Bitte gehen Sie vorsichtig mit diesem Werkzeug um, da es scharfe Kanten hat. Hinweis: ECOVACS stellt verschiedene Ersatzteile und -baugruppen her. Wenden Sie sich an den Kundendienst, um weitere Informationen zu Ersatzteilen zu erhalten. RoboterkomponenteReinigungstuch Nach jeder Verwendung Nach jeweils 50 WaschvorgängenStaubbehälterErweiterter Nass-/Trocken-BehälterNach jeder VerwendungSeitenbürste Einmal alle zwei Wochen Alle drei bis sechs MonateHauptbürste Einmal wöchentlich Alle sechs bis zwölf MonateEinmal wöchentlich (zweimal Alle vier bis sechs MonateUniversalradAbsturzsensorenLadekontakteKontakte der LadestationEinmal wöchentlichDE

Diese Übersicht dient der Behebung allgemeiner Störungen am DEEBOT R9. Nr. Funktionsstörung Mögliche Ursachen Fehlerbehebung

Der DEEBOT lädt nicht. Der DEEBOT ist nicht eingeschaltet. Schalten Sie den DEEBOT EIN. Der DEEBOT hat keinen Kontakt zur Ladestation. Stellen Sie sicher, dass die Ladekontakte des Roboters die Ladekontakte der Ladestation berühren. Sie können den Roboter ggf. auch manuell bewegen, um den Kontakt herzustellen. Die Ladestation ist vom Netz getrennt, während der DEEBOT eingeschaltet ist. Dadurch entlädt sich der Akku. Schließen Sie die Ladestation ans Netz an und stellen Sie sicher, dass der DEEBOT eingeschaltet ist. Lassen Sie den DEEBOT in der Ladestation, um sicherzugehen, dass der Akku jederzeit für den Reinigungsvorgang geladen ist. Der Akku ist vollständig entladen. Reaktivieren Sie den Akku. Schalten Sie das Gerät EIN. Setzen Sie den DEEBOT manuell in die Ladestation, entnehmen Sie ihn nach einer Ladezeit von 3 Minuten, und wiederholen Sie diesen Vorgang dreimal. Laden Sie anschließend das Gerät normal auf.

Der DEEBOT hat während des Betriebs Funktionsstörungen und hält an. Auf dem Boden liegende Gegenstände (Stromkabel, bis zum Boden reichende haben sich im DEEBOT verfangen. Der DEEBOT unternimmt mehrere Versuche, um sich aus der Situation zu befreien. Wenn dies nicht gelingt, entfernen Sie die Hindernisse von Hand, positionieren Sie den DEEBOT am Ausgangsort, und starten Sie das Gerät neu.

Der DEEBOT kehrt zur Ladestation zurück, bevor er den Reinigungsvorgang beendet hat. Bei niedrigem Akkuladestand kehrt der DEEBOT automatisch zur Ladestation zurück und wird dort aufgeladen. Das ist normal. Es ist keine Maßnahme erforderlich. Die Arbeitszeit schwankt je nach des Bodens, der Raumaufteilung und der gewählten Betriebsart. Das ist normal. Es ist keine Maßnahme erforderlich.DE

Nr. Funktionsstörung Mögliche Ursachen Fehlerbehebung

Der DEEBOT startet den Reinigungsvorgang nicht automatisch zur eingestellten Uhrzeit. Die programmierte Reinigungszeit wird gelöscht. Programmieren Sie eine Reinigungszeit wie in Abschnitt 3.4 beschrieben. Die Funktion zum Fortsetzen der Reinigung ist aktiviert. Der DEEBOT hat soeben die Reinigung des programmierten Reinigungsbereichs abgeschlossen. Das ist normal. Es ist keine Maßnahme erforderlich. Der DEEBOT ist ausgeschaltet. Schalten Sie den DEEBOT EIN. Der Akkuladezustand des Roboters ist niedrig, oder der auf der Ladestation. Lassen Sie den DEEBOT eingeschaltet Ladestation, um sicherzugehen, dass der Akku jederzeit für den Reinigungsvorgang geladen ist. Bauteile des DEEBOT sind durch Schmutz blockiert. Schalten Sie den DEEBOT AUS, leeren Sie den Staubbehälter, und drehen Sie den Roboter um. Reinigen Sie die Seitenbürsten und die Hauptbürste wie in Abschnitt 4 beschrieben.

Der DEEBOT kann keine Verbindung zum WLAN-Heimnetzwerk herstellen. Sie haben den falschen Benutzernamen oder das falsche Kennwort für das WLAN- Heimnetzwerk eingegeben. Geben Sie den richtigen Benutzernamen und das richtige Kennwort für das WLAN-Heimnetzwerk ein. Der DEEBOT ist nicht im Signalbereich Ihres WLAN- Heimnetzwerks. Stellen Sie sicher, dass sich der DEEBOT im Signalbereich Ihres Die Netzwerkeinrichtung wurde gestartet, bevor der DEEBOT bereit war. Schalten Sie den Betriebsschalter auf EIN. Drücken Sie die RESET-Taste mit einer Nadel. Der DEEBOT ist zur Netzwerkeinrichtung bereit, sobald eine Melodie ertönt und die WLAN-Anzeige langsam blinkt. Das Betriebssystem Ihres Smartphones muss aktualisiert werden. Aktualisieren Sie das Betriebssystem Ihres Smartphones. Die ECOVACS- ausgeführt werden.

Zum Zurücksetzen des DEEBOT drücken Sie die RESET-Taste mit einer Nadel 5 Sekunden lang. Sobald eine Melodie ertönt, wurde der DEEBOT erfolgreich zurückgesetzt.ES
