BEDIENUNGSANLEITUNG GW14767 Gewiss

Seite ALLGEMEINE HINWEISE 52

ALLGEMEINE BESCHREIBUNG 53

INSTALLATION 55

PROGRAMMIERUNG MIT EASY CONTROLLER 56

IN BETRIEB 60

TECHNISCHE DATEN 61

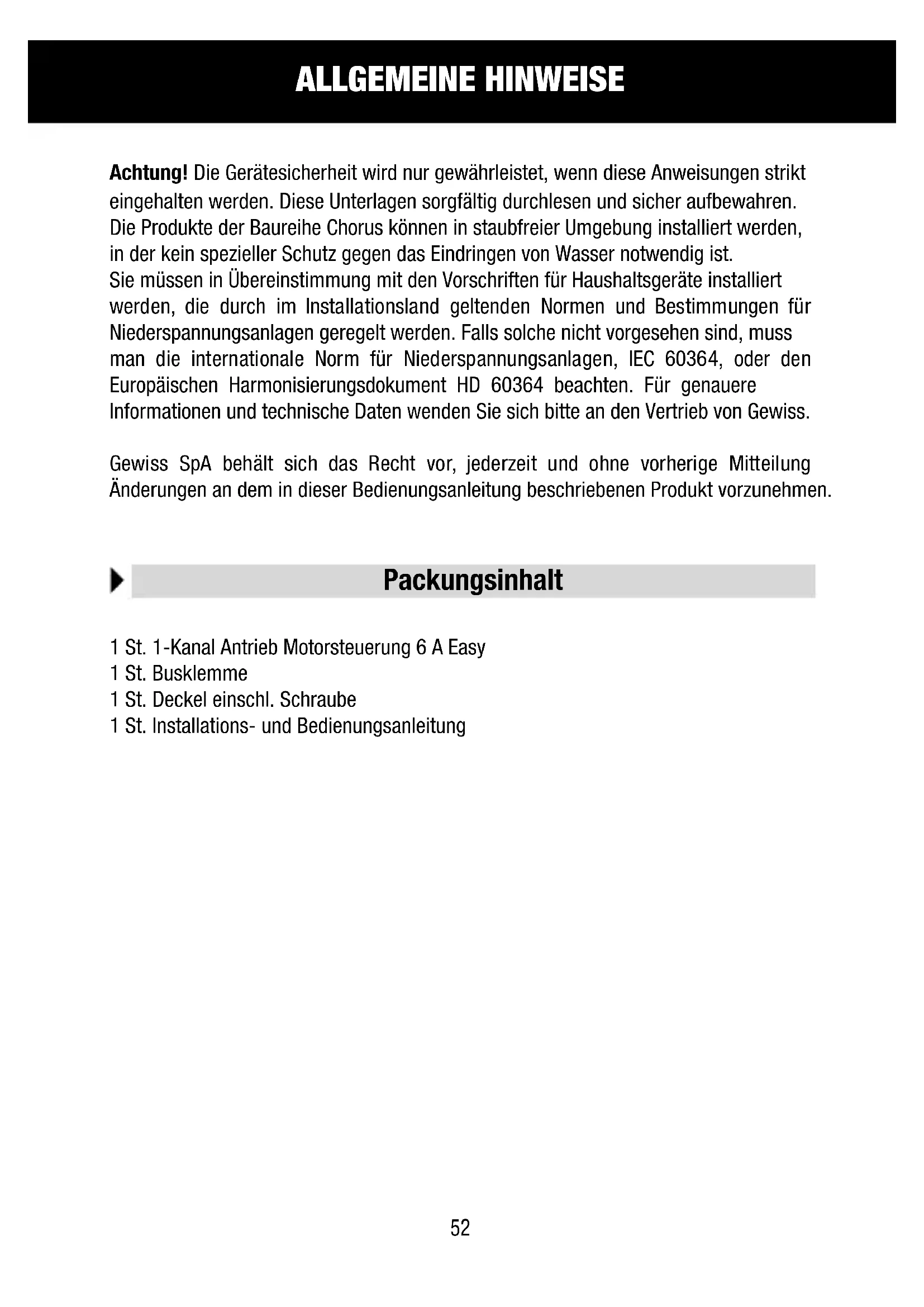

ALLGEMEINE HINWEISE

Achtung! Die Gerätesicherheit wird nur gewährleistet, wenn diese Anweisungen strikt eingehalten werden. Diese Unterlagen sorgfältig durchlesen und sicher aufbewahren. Die Produkte der Baureihe Chorus können in staubfreier Umgebung installiert werden, in der kein spezieller Schutz gegen das Eindringen von Wasser notwendig ist. Sie müssen in Übereinstimmung mit den Vorschriften für Haushaltsgeräte installiert werden, die durch im Installationsland geltenden Normen und Bestimmungen für Niederspannungsanlagen geregelt werden. Falls solche nicht vorgesehen sind, muss man die internationale Norm für Niederspannungsanlagen, IEC 60364, oder den Europäischen Harmonisierungsdokument HD 60364 beachten. Für genauere Informationen und technische Daten wenden Sie sich bitte an den Vertrieb von Gewiss.

Gewiss SpA behält sich das Recht vor, jederzeit und ohne vorherige Mitteilung Änderungen an dem in dieser Bedienungsanleitung beschriebenen Produkt vorzunehmen.

Packungsinhalt

1 St. 1-Kanal Antrieb Motorsteuerung 6 A Easy
1 St. Busklemme
1 St. Deckel einschl. Schraube
1 St. Installations- und Bedienungsanleitung

Kurzbeschreibung

Der 1-Kanal Antrieb Motorsteuerung 6 A Easy ermöglicht die Steuerung von motorisierten Rollladen, Vorhänge und Jalousie. 2 Ausgangsrelais, eines zum Heben und das andere zum Senken sind verriegelt, um eine Beschädigung des angeschlossenen Motors zu verhindern. Die Bewegungsbefehle können das Gerät über Steuereinrichtungen oder Sensoren des Home Automation-Systems über den Bus KNX erreichen, oder lokal über die Tasten der Frontblende generiert werden.

Der Antrieb wird über die Buslinie versorgt und ist mit 2 grünen LEDs auf der Vorderseite für die Anzeige der aktuellen Rollladenbewegung (Heben / Senken) ausgestattet.

Der Antrieb kann in der Betriebsart Rollladen oder Jalousie funktionieren und die Betätigung nach Meldungen wie Alarm, Zwangsführung oder Szene steuern. Das Gerät übermittelt Informationen über den Relaisstatus (AN = Kontakt geschlossen, AUS = Kontakt geöffnet) beim Einschalten, beim Befehlsempfang und bei der manuellen Betätigung. Die Betriebsarten können gleichzeitig genutzt werden. Der Antrieb wird innerhalb normaler Unterputzdosen positioniert, und belegt zwei Chorus Module.

Funktionen

Der Motorantrieb kann gleichzeitig Befehle wie Bewegung, Alarm und Zwangsführung steuern. Bei mehreren gleichzeitigen Betriebsarten führt der Antrieb die mit der höchsten Priorität zuerst aus. Die Vorrangreihenfolge der verschiedenen Funktionen, von der höchsten zur niedrigsten, ist die folgende:

• Relaisstatus bei Abfall Busspannung
• Zwangsführungen
• Alarmsteuerung
• Relaisstatus bei Rückkehr Busspannung
• Bewegung Rollladen/Jalousie, Szenensteuerung
  MAX. VORRANG
  MIN. VORRANG

Die beiden grünen LEDs zur Statusanzeige schalten sich ein, wenn die Kontakte der entsprechenden Relais geschlossen sind.

ROLLLADENBEWEGUNG

Heben oder Senken der Rollladen, oder Stoppen der Bewegung beim Empfang des entsprechenden Befehls.

Bei fehlender Übermittlung des Stoppbefehls wird der Motor erst am Ende der Bewegungszeit gestoppt: Aus diesem Grund müssen die Rollladen mit einem Endlagenschalter oder einer unabhängigen Kupplung ausgestattet sein.

JALOUSIEBEWEGUNG

ACHTUNG: Um diese Betriebsart vollständig nutzen zu können, müssen die Jalousienlamellen mit kleinen auf/ab Bewegungen des Motors ausgerichtet werden können.

Die Jalousie kann mit dem entsprechenden Befehl angehoben oder abgesenkt oder die Bewegung gestoppt werden. Wenn der Antrieb bei stehender Jalousie einen kurzen Bewegungsbefehl erhält, werden die Lamellen gedreht.

Bei fehlender Übermittlung des Stoppbefehls wird der Motor erst am Ende der Bewegungszeit gestoppt: Aus diesem Grund müssen die Jalousie mit einem Endlagenschalter oder einer unabhängigen Kupplung ausgestattet sein.

ALARMSTEUERUNG

Wenn diese Funktion aktiviert ist, öffnet oder schließt der Antrieb zur Sicherheit den Rollladen (Jalousie, motorisierter Vorhang) wenn er eine Alarmmeldung von einem Wind- oder Regensensor empfängt. Die Auswahl Öffnen oder Schließen erfolgt während der Programmierung.

Als zusätzliche Sicherheit interpretiert der Antrieb, wenn er für mehr als 30 Minuten nicht die Meldung „kein anstehender Alarm“ erhält das Fehlen dieser Meldung als Defekt und bringt daher den Rollladen in die vorgegebene Sicherheitsposition. Der Alarmstatus bleibt aufrecht bis der Antrieb die Meldung „kein anstehender Alarm“ empfängt. Nach Beendigung des Alarms bewegt der Antrieb den Rollladen in die Ausgangsposition (oder führt den zuletzt empfangenen Befehl aus, wenn er während des Alarms Befehle empfangen hat).

AUSFÜHRUNG ZWANGSFÜHRUNGEN

Beim Empfang eines Befehls, der die Zwangsschaltung befiehlt, wird der Rollladen in die eingestellte Position bewegt (Auf oder Ab). Solange der Antrieb keinen Widerruf der Zwangsführung erhält, ignoriert er alle anderen eingehenden Befehle einschließlich des Regen- und Windalarms. Nach Widerruf der Zwangsführung bewegt der Antrieb den Rollladen in die Ausgangsposition (oder führt den zuletzt empfangenen Befehl aus, wenn er während der Zwangsführung Befehle empfangen hat).

SZENENMANAGEMENT

Der Antrieb kann bis zu 8 Szenen speichern und ausführen, jedes ist mit einem genauen Position (Auf, Ab, oder Zwischenposition) des Rollladens verbunden. Das Erlernen der Szene ist nur bei stehendem Rollladen möglich. Vor dem Speichern der Szene muss der Rollladen in die gewünschte Position gebracht werden.

ACHTUNG: Ausschließlich qualifiziertes Personal darf die Vorrichtung entsprechend den geltenden Richtlinien und Leitfäden für KNX-Installationen installieren.

Hinweise zur Installation KNX

1. Die Länge der Busleitung zwischen Schaltgeber und Netzgerät darf 350 Meter nicht überschreiten.
2. Die Länge der Busleitung zwischen dem Schaltgeber und der am weitesten entfernt liegenden, KNX-Vorrichtung darf 700 Meter nicht überschreiten.
3. Um unerwünschte Signale und Überspannung, zu vermeiden, sollten keine Ringleitungen angelegt werden.

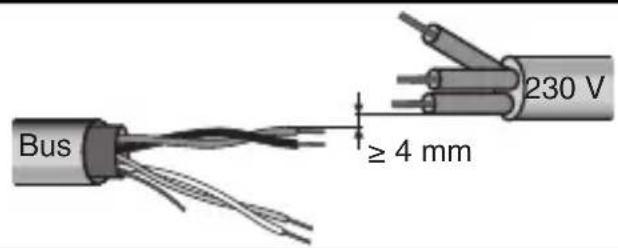

4. Ein Abstand von mindestens 4 mm ist zwischen den einzelnen, isolierten Kabeln der Busleitung und denen der elektrischen Leitung einzuhalten (Abbildung C).

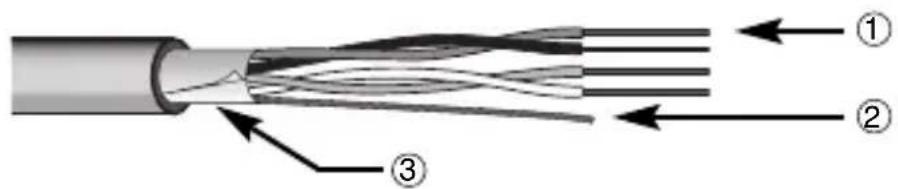

5. Der Stromdurchgangsleiter der Abschirmung darf nicht beschädigt werden (Abbildung D).

ACHTUNG: Die nicht benutzten Signalkabel des Busses und der Stromdurchgangsleiter dürfen keinesfalls mit Strom führenden Elementen oder dem Erdleiter in Berührung kommen!

Elektrische Anschlüsse

ACHTUNG: Die Netzspannung muss abgeschaltet werden, bevor die Vorrichtung an das Stromnetz angeschlossen wird!

In der Abbildung B ist das Schema der elektrischen Anschlüsse dargestellt.

1. Den roten Draht des Buskabels an die rote Klemme (+) des Anschlusses und den schwarzen Draht an die schwarze Klemme (-) anschließen. An den Busanschluss können bis zu 4 Busleitungen angeschlossen werden (Drähte gleicher Farbe an ein und dieselbe Klemme) (Abbildung E).
2. Den Schirm, den Stromdurchgangsleiter und die restlichen weißen und gelben Drähte des Buskabels isolieren (falls ein Buskabel mit 4 Leitern verwendet wird), da diese nicht erforderlich sind (Abbildung D).
3. Die Busklemme in die entsprechenden Füße der Vorrichtung einstecken. Die korrekte Montagerichtung wird durch die Befestigungsführungen vorgegeben. Die Busklemme mit dem entsprechenden Deckel isolieren, der mit der Schraube am Gerät befestigt werden muss. Der Deckel garantiert einen Mindestabstand von 4 mm zwischen den Leistungskabeln und den Buskabeln (Abbildung F).
4. Den Verbraucher an die entsprechenden Schraubklemmen auf der Rückseite des Antriebs (Abbildung G) anschließen, dabei beachten, dass die bei den technischen Daten angegebenen Ströme nicht überschritten werden.

Initialisierung mit Hilfe des Easy Basisgeräts

1. Die Vorrichtung über den Bus mit Strom versorgen.
2. Lassen Sie die Vorrichtung vom System mit Hilfe einer der folgenden Vorgehensweisen erfassen:

- Automatische Erfassung (die Vorrichtung verfügt noch über die werkseitige Einstellung):

- Im Easy Basisgerät das Menü „Projektierung → neue Funktion“ oder „Projektierung → Funktion bearbeiten“ anwählen: die Vorrichtung wird automatisch erkannt.

- Manuelle Erfassung (die werkseitige Einstellung wurde geändert):

• Im Easy Basisgerät das Menü „Projektierung →Gerät erkennen“ anwählen;
• kurz (< 2 Sekunden) die Programmiertaste drücken. Die Programmier-LED leuchtet während des Erfassungsvorgangs (Abbildung A).

Die von dem Easy Basisgerät erfasste Vorrichtung wird mit der ihr zugeordneten Nummer in den Kanälen des Menüs „Projektierung → neue Funktion“ oder „Projektierung → Funktion bearbeiten“ aufgelistet.

Initialisierung mit Easy Controller

1. Die Vorrichtung über den Bus mit Strom versorgen.
2. Lassen Sie die Vorrichtung vom System mit Hilfe einer der folgenden Vorgehensweisen erfassen:

• Automatische Erfassung:

• „Such/Konfig.“ oder „Abtastung“ des Menüs „Anlage“ auswählen;
• Manuelle Erfassung:

- Das Menü „Gerät hinzufügen“ des Menüs „Anlage“ auswählen;

- kurz (< 2 Sekunden) die Programmiertaste drücken. Die Programmier-LED leuchtet während des Erfassungsvorgangs (Abbildung A).

Die hinzugefügte Vorrichtung wird mit einer zugewiesenen Nummer, der Artikelnummer und der Liste der Kanäle in der Ansicht „Gerät“ aufgelistet.

Vervollständigung

Das Gerät in einen Chorus-Halter einsetzen, dabei beachten, dass sich die beiden lokalen Steuertasten auf der linken Seite befinden.

Den Halter eventuell mit anderen Chorus-Geräten oder Lochabdeckungen vervollständigen und im gewünschten Gehäuse montieren (Unterputz-, Aufputzdose, usw.). Die Frontblende montieren.

PROGRAMMIERUNG MIT EASY CONTROLLER

Den Antrieb mit Hilfe des Easy Basisgeräts programmieren (Code GW 90 831) oder mit dem Easy Controller programmieren (GW90837 / GW90838 / GW90840).

Die Vorrichtung kann wie folgt gewählt werden:

• Eine der lokalen Steuertasten drücken: der entsprechende Kanal wird in der Kanalliste;
• direkt aus der Liste der Kanäle.

Im Anschluss an das Anwählen der Vorrichtung können die Funktionen erstellt werden.

Namen der Funktionen

Jalousietaster Bewegung des Rollladens oder der Jalousie mit 1 Taste

Jalousie Bewegung des Rollladens oder der Jalousie mit 2 Tasten

Rollladenflanken Bewegungssteuerung von Rollladen oder Jalousie mit Flanken

Szene Ausführung oder Speicherung von Szenen

Zwangsführung Ausführung Zwangssteuerung

Windsensor Betätigung mit Windalarm

Regensensor Betätigung mit Regenalarm

Für weitere Informationen zur Vorgehensweise bei der Programmierung lesen Sie bitte in den Unterlagen des Easy Basisgeräts oder des Easy Controller.

Konfigurationsparameter (Easy)

Nach der Erstellung der gewünschten Funktion können die Funktionsparameter des Antriebs vom Menü "Projektion →Parameter" aus vorgegeben werden.

Die je nach der erstellten Funktion zur Verfügung stehenden Parameter werden in den nachstehenden Tabellen aufgeführt.

Der unterstrichene Wert gilt als Default-Wert.

Funktion: für alle Funktionen

Parameter: Betriebsart

Rollladen Rollladenbewegung

Jalousie Jalousiebewegung und Lamelleneinstellung

Funktion: Alarm
Parameter: Alarmverhalten
kein Alarm Alarmmeldung	ignoriert
Alarm Pos. Ab Vollständige	Öffnung Rollladen
Alarm Pos. Auf Vollständiges	Schließen Rollladen

Einstellung der Hub- und Bewegungszeiten

Der Antrieb Motorsteuerung für die Steuerung der Zwischenpositionen der Rollladen und der Unterbrechung der Motorversorgung verwendet zwei einstellbare Zeiten:

• Hubzeit, die Zeit, die erforderlich ist, bis der Rollladen sich, ausgehend von der vollständigen Öffnung, vollständig schließt;
• Bewegungszeit, entspricht 110% der Hubzeit, ist die Sicherheitszeit, nach der die Stromversorgung des Elektromotors unterbrochen wird.

Die Hubzeit wird mit der folgenden Prozedur im Antrieb gespeichert:

1. Den Rollladen in vollständig geöffnete Position bringen („ganz auf“).
2. Gleichzeitig die beiden lokalen Steuertasten drücken (Abbildung A): Die LEDs blinken.
3. Innerhalb von 5 Sekunden (bevor die LEDs aufhören zu blinken) die Taste AB drücken und den Rollladen schließen.
4. Wenn der Rollladen vollständig geschlossen ist („ganz ab“) eine beliebige der lokalen Steuertasten drücken, um die Hubzeit zu speichern und die Prozedur zu verlassen. Für die korrekte Speicherung der Hubzeit muss die Taste sofort nach dem vollständigen Schließen des Rollladens gedrückt werden.

Verwendung der lokalen Steuertasten

2 lokale Steuertasten (Abbildung A) ermöglichen das lokale Steuern des Rollladens oder der Jalousie auf die folgende Weise:

• Langer Druck (> 0,5 s) auf die Taste bewegt den Rollladen oder die Jalousie nach AUF (Taste 1) oder nach AB (Taste 2) für eine Zeit, die der Bewegungszeit entspricht.
• Während der Bewegung des Rollladens oder der Jalousie kann diese durch einen kurzen Druck (0,5 s) auf eine der beiden Tasten gestoppt werden.
• In der Betriebsart Jalousie verursacht bei stehender Jalousie jeder kurze Druck der Tasten (0,5 s) eine Veränderung der Lamellenneigung.

Zwischenposition des Rollladens oder der Jalousie

Bei der Ausführung einer Szene nimmt der Rollladen oder die Jalousie die zuvor gespeicherte Zwischenposition ein.

Am Ende des Alarms oder der Zwangsschaltung (Empfang eines Befehls Ende Alarm oder Zwangsschaltung) führt der Antrieb den letzten gespeicherten Befehl aus, falls kein Befehl gegeben wurde, bewegt er sich in die Position vor Beginn des Alarms oder der Zwangssteuerung.

Verhalten bei Stromausfall und beim Wiederherstellen der Bus-Stromversorgung

Wenn die Bus-Spannung für länger als 1,5 ms unter 18 V dc absinkt, wird die eventuelle Bewegung des Rollladens oder der Jalousie gestoppt.

Bei Wiederherstellung der Bus-Spannung bleibt der Rollladen oder Jalousie bis zum neuen Bewegungsbefehl stehen.

Wartung

Das Gerät erfordert keine Wartung. Zur Reinigung ggf. ein trockenes Tuch verwenden.

TECHNISCHE DATEN

Kommunikation	KNX Bus
Stromversorgung	über KNX-Bus , 29 V dc SELV
Buskabel	KNX TP1
Stromaufnahme des Bus	max. 8 mA
Bedienelemente	1 Miniatur-Programmiertaste
	2 lokale Steuertasten
Anzeigeelemente	1 rote Programmier-LED
	2 grüne LEDs zur Anzeige des Ausgangszustands
Antriebselemente	1 Relais, einpolig mit abgezweigter Phase
	1 Relais, einpolig mit Wechselkontakt und abgezweigter Phase
Ausgangskontakt	2 NO von 8 A (cosφ=1) - 250 V ac

Max. Strom je nach Verbraucherart Motoren und Motorgetriebe: 6A nach EN60669-2-1

	Ohmsche Last: 8 A
Nutzungsumgebung	Innenbereich, trockene Räume
Betriebstemperatur	-5 ÷ 40 °C
Lagertemperatur	-25 ÷ 70 °C
Relative Feuchtigkeit	max. 93% (nicht kondenswasserbildend)
Busanschluss	Einrastklemme, 2 Pin ∅ 1 mm
Elektrische Anschlüsse	Schraubklemmen, max. Kabeldurchmesser: 4 mm
Schutzgrad	IP20
Größe	2 Module Chorus
Normverweise	Niederspannungsrichtlinie 2006/95/EG
	Richtlinie über der elektromagnetischen Kompatibilität
	2004/108/EG, EN50428, EN50090-2-2
Zertifizierungen	KNX

NOTE

C

Bus ≥ 4 mm 230 V

D
