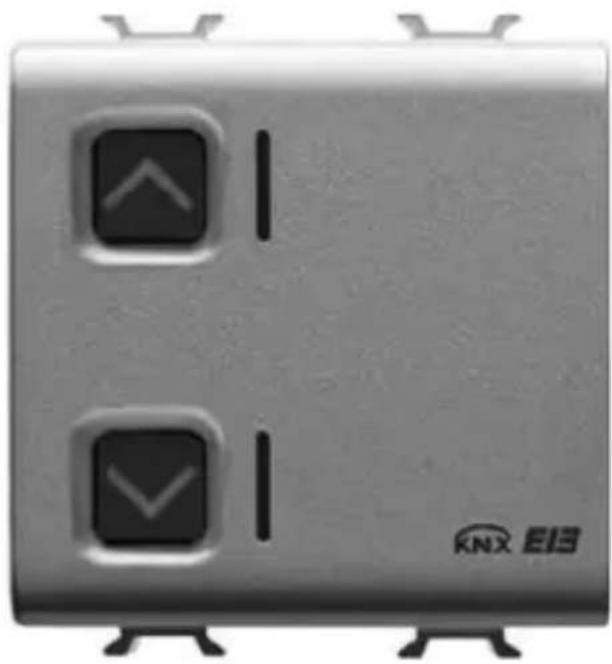

Attuatore comando motore 1 canale 6 A Easy

Easy 1 channel 6 A motor command actuator Actionneur de commande moteur 1 canal 6 A Easy Actuador mando motor de 1 canal 6 A Easy 1-Kanal Antrieb Motorsteuerung 6 A Easy

pag. AVVERTENZE GENERALI 4

DESCRIZIONE GENERALE 5

INSTALLAZIONE.... 7

PROGRAMMAZIONE CON CONFIGURATORE EASY 8

IN SERVIZIO 12

DATI TECNICI 13

AVVERTENZE GENERALI

Attenzione! La sicurezza dell'apparecchio è garantita solo attendendosi alle istruzioni qui riportate. Pertanto è necessario leggerle e conservarle. I prodotti Chorus devono essere installati conformemente a quanto previsto dalla norma CEI 64-8 per gli apparecchi per uso domestico e similare, in ambienti non polverosi e dove non sia necessaria una protezione speciale contro la penetrazione di acqua.

L'organizzazione di vendita GEWISS è a disposizione per chiarimenti e informazioni tecniche.

Gewiss SpA si riserva il diritto di apportare modifiche al prodotto descritto in questo manuale in qualsiasi momento e senza alcun preavviso.

Contenuto della confezione

n. 1 Attuatore comando motore 1 canale 6 A Easy
n. 1 Morsetto bus
n. 1 Coperchietto con vite
n. 1 Manuale di installazione e uso

In breve

L'attuatore comando motore 1 canale 6 A Easy permette di comandare il movimento di tapparelle, tende e veneziane motorizzate. I 2 relè di uscita, uno per la salita e l'altro per la discesa, sono interbloccati per evitare danneggiamenti al motore collegato.

I comandi di movimento possono giungere da dispositivi di comando o sensori del sistema di Home Automation, tramite il bus KNX, oppure essere generati localmente mediante i due pulsanti frontali. L'attuatore è alimentato dalla linea bus ed è dotato di 2 LED frontali verdi per la segnalazione del movimento della tapparella in corso (salita / discesa).

L'attuatore può funzionare nelle modalità tapparelle o veneziane, ed è in grado di gestire l'attuazione conseguente a comandi di allarme, prioritari e di scenario. Il dispositivo invia informazioni sullo stato dei relé (ON = contatto chiuso, OFF = contatto aperto) all'accensione, alla ricezione di un comando e all'azionamento manuale.

Le modalità di funzionamento sono fruibili contemporaneamente.

L'attuatore viene posizionato all'interno di scatole da incasso standard, nello spazio di due moduli Chorus.

Funzioni

L'attuatore motore è in grado di gestire contemporaneamente comandi di movimentazione, di allarme e prioritari. In caso di più modalità attive nello stesso momento, l'attuatore eseguirà quella a priorità più alta. La priorità delle varie funzioni, dalla quella massima a quella minima, è la seguente:

• Stato relè su caduta tensione bus
• Comandi prioritari
• Gestione allarmi
• Stato relè su ritorno tensione bus
• Movimentazione tapparelle/veneziane, gestione scenari

PRIORITÀ MAX

PRIORITÀ MIN

I due LED verdi di segnalazione di stato si accendono quando i contatti dei rispettivi relè sono chiusi.

MOVIMENTAZIONE TAPPARELLE

Alza o abbassa le tapparelle, oppure ne ferma il movimento, al ricevimento del relativo comando.

In caso di mancato invio del comando di Stop il motore viene arrestato solamente al termine del Tempo di movimentazione: occorre quindi che le tapparelle siano dotate di un sensore di fine corsa o di una frizione autonoma.

MOVIMENTAZIONE VENEZIANE

ATTENZIONE: per poter sfruttare completamente questa modalità le veneziane devono poter orientare meccanicamente le loro lamelle con piccoli movimenti di salita/discesa del motore.

Le veneziane possono essere alzate o abbassate, oppure se ne può fermare il movimento, inviando il relativo comando. Le lamelle vengono ruotate quando, a veneziane ferme, l'attuatore riceve un comando di movimento breve.

In caso di mancato invio del comando di Stop il motore viene arrestato solamente al termine del Tempo di movimentazione: occorre quindi che le veneziane siano dotate di un sensore di fine corsa o di una frizione autonoma.

GESTIONE ALLARMI

Se si attiva questa funzione, l'attuatore apre o chiude completamente per sicurezza la tapparella (veneziana, tenda motorizzata) quando riceve un messaggio di allarme da un sensore di vento o di pioggia.

La scelta di apertura o chiusura viene effettuata durante la programmazione.

Come ulteriore sicurezza, se l'attuatore non riceve per più di 30 minuti un messaggio di "allarme assente" da parte del sensore interpreta questa mancanza come un guasto e, di conseguenza, porta la tapparella nella posizione di sicurezza prestabilita. Lo stato di allarme perdura finché l'attuatore non riceve un messaggio di "allarme assente".

Al termine dell'allarme l'attuatore riporta la tapparella nella posizione iniziale (o esegue l'ultimo comando ricevuto, se durante la fase di allarme ha ricevuto dei comandi).

ESECUZIONE COMANDI PRIORITARI

Alla ricezione di un comando che ordina la forzatura, porta la tapparella nella posizione impostata (SU o GIÙ). Finché non viene revocato il comando prioritario, l'attuatore ignora tutti gli altri comandi ricevuti, compresi quelli di allarme pioggia e vento.

Alla revoca del comando prioritario l'attuatore riporta la tapparella nella posizione iniziale (o esegue l'ultimo comando ricevuto, se durante il comando prioritario ha ricevuto dei comandi).

GESTIONE SCENARI

L'attuatore è in grado di memorizzare ed eseguire fino ad 8 scenari, ad ognuno dei quali è associata una precisa posizione (SU, GIÙ o intermedia) della tapparella.

L'apprendimento dello scenario è possibile solo quando la tapparella è ferma.

Posizionare la tapparella nella posizione desiderata prima di memorizzare lo scenario.

ATTENZIONE: l'installazione del dispositivo deve essere effettuata esclusivamente da personale qualificato, seguendo la normativa vigente e le linee guida per le installazioni KNX.

Avvertenze per l'installazione KNX

1. La lunghezza della linea bus tra l'attuatore comando motore e l'alimentatore non deve superare i 350 metri.
2. La lunghezza della linea bus tra l'attuatore comando motore e il più lontano dispositivo KNX non deve superare i 700 metri.
3. Per evitare segnali e sovratensioni non voluti, non dar vita a circuiti ad anello.
4. Mantenere una distanza di almeno 4 mm tra i cavi singolarmente isolati della linea bus e quelli della linea elettrica (figura C).
5. Non danneggiare il conduttore di continuità elettrica della schermatura (figura D).

ATTENZIONE: i cavi di segnale del bus non utilizzati e il conduttore di continuità elettrica non devono mai toccare elementi sotto tensione o il conduttore di terra!

Connessioni elettriche

ATTENZIONE: disinserire la tensione di rete prima di connettere il dispositivo alla rete elettrica!

La figura B mostra lo schema delle connessioni elettriche.

1. Connettere il filo rosso del cavo bus al morsetto rosso (+) del terminale e il filo nero al morsetto nero (-). Al terminale bus si possono collegare fino a 4 linee bus (fili dello stesso colore nello stesso morsetto) (figura E).
2. Isolare lo schermo, il conduttore di continuità elettrica e i rimanenti fili bianco e giallo del cavo bus (nel caso in cui si utilizzi un cavo bus a 4 conduttori), che non sono necessari (figura D).
3. Inserire il morsetto bus negli appositi piedini del dispositivo. Il corretto senso di inserzione è determinato dalle guide di fissaggio. Isolare il morsetto bus usando l'apposito coperchietto, che deve essere fissato al dispositivo con la sua vite. Il coper chietto garantisce la separazione minima di 4 mm tra i cavi di potenza e i cavi bus (figura F).
4. Collegare il carico agli appositi morsetti a vite posti sul retro dell'attuatore (figura G), controllando di non superare i limiti di corrente specificati nei Dati tecnici.

Inizializzazione con unità base Easy

1. Alimentare il dispositivo attraverso il bus.
2. Far acquisire il dispositivo dal sistema con una delle seguenti procedure:

- Acquisizione automatica (il dispositivo ha ancora le impostazioni di fabbrica): - scegliere nell'unità base Easy il menu "Applicazione → Nuova funzione" o "Applicazione → Edita funzione": il dispositivo viene riconosciuto automaticamente.

- Acquisizione manuale (le impostazioni di fabbrica sono state modificate): - scegliere nell'unità base Easy il menu "Applicazione →Cerca dispositivo"; - premere brevemente (< 2 secondi) il tasto di programmazione. Il LED di programmazione si illuminerà durante il processo di acquisizione (figura A).

Il dispositivo acquisito dall'unità base Easy viene elencato, con il numero assegnato, nei canali dei menu “Applicazione → Nuova funzione” o “Applicazione → Edita funzione”.

Inizializzazione con Easy Controller

1. Alimentare il dispositivo attraverso il bus.
2. Far acquisire il dispositivo dal sistema con una delle seguenti procedure:

• Acquisizione automatica:

- selezionare il comando “Cerca/Configura” o “Scansione” del menù “Impianto”;

- Acquisizione manuale:

• selezionare il menù “Aggiungi dispositivo” del menù “Impianto”;
• premere brevemente (< 2 secondi) il tasto di programmazione. Il LED di programmazione si illuminerà durante il processo di acquisizione (figura A).

Il dispositivo acquisito viene elencato con un numero assegnato, codice prodotto ed elenco dei canali nella vista “Dispositivi”.

Completamento

Inserire il dispositivo in un supporto Chorus, facendo attenzione che i due pulsanti di comando locale si trovino a sinistra.

Completare eventualmente il supporto con altri dispositivi Chorus o coprifori e fissarlo al contenitore prescelto (scatola da incasso, scatola da parete, etc.).

Applicare la placca di finitura.

PROGRAMMAZIONE CON CONFIGURATORE EASY

Programmare l'attuatore tramite l'unità base Easy (codice GW90831) o con Easy Controller (GW90837 / GW90838 / GW90840).

Il dispositivo può essere selezionato nei seguenti modi:

• premendo uno dei pulsanti di comando locale: il canale corrispondente verrà evidenziato nell'elenco dei canali;
• direttamente dall'elenco dei canali.

Dopo la selezione del dispositivo è possibile creare le funzioni.

Nomi delle funzioni

tappar. 1 pulsante movimentazione di tapparelle o veneziane con 1 pulsante

tappar. 2 pulsanti movimentazione di tapparelle o veneziane con 2 pulsanti

fronti tapparelle comando gestione di tapparelle o veneziane con fronti

scenario attuazione e memorizzazione scenari

comando prioritario attuazione forzature

sensore vento attuazione con allarme vento

sensore pioggia attuazione con allarme pioggia

Per ulteriori informazioni sulle procedure di programmazione fare riferimento alla documentazione dell'unità base Easy o dell'Easy Controller.

PROGRAMMAZIONE CON UNITÀ BASE EASY

Parametri di configurazione (Easy)

Dopo la creazione delle funzione desiderata è possibile impostare i parametri di funzionamento dell'attuatore dal menù “Applicazione →Imposta pararametri”.

I parametri disponibili, in relazione alla funzione realizzata, sono elencati nelle tabelle sottoriportate.

Il valore sottolineato indica il valore di default.

Funzione: per tutte le funzioni
Parametro: Modo funzionamento
tapparelle movimentazione	tapparelle
veneziane movimentazione	veneziane e regolazione lamelle

Funzione: allarme

Parametro: Modalità allarme

nessun allarme segnalazione di allarme ignorata

posiz. allarme: giù apertura completa tapparella

posiz. allarme: su chiusura completa tapparella

Regolazione dei tempi di corsa e movimentazione

L'Attuatore comando motore per la gestione delle posizioni intermedie della tapparella e l'interruzione dell'alimentazione del motore utilizza due tempi parametrizzabili:

• Tempo di corsa, che è il tempo necessario affinché la tapparella si chiuda completamente partendo dalla piena apertura;
• Tempo di movimentazione, pari al 110% del tempo di corsa, che è il tempo di sicurezza trascorso il quale viene interrotta l'alimentazione del motore elettrico.

Il tempo di corsa viene memorizzato nell'attuatore con la seguente procedura:

1. Portare la tapparella in posizione di completa apertura ("tutto su").
2. Premere contemporaneamente i 2 pulsanti di comando locale (figura A): i LED lampeggiano.
3. Entro 5 secondi (prima che i LED smettano di lampeggiare) premere il pulsante GIÙ e far scendere la tapparella.
4. Quando la tapparella è completamente chiusa ("tutto giù") premere uno qualsiasi dei pulsanti di comando locale per memorizzare il tempo di corsa e uscire dalla procedura. Per la corretta memorizzazione del tempo di corsa, si raccomanda di premere il pulsante subito dopo che la tapparella è completamente chiusa.

Uso dei pulsanti di comando locale

I 2 pulsanti di comando locale (figura A) permettono di comandare localmente la tapparella o veneziana nel seguente modo:

• Premendo a lungo (> 0,5 s) il pulsante si fa muovere la tapparella o veneziana in SU (pulsante 1) o in GIÙ (pulsante 2) per un tempo pari al Tempo di movimentazione.
• Se la tapparella o veneziana è in movimento, premendo brevemente (0,5 s) uno dei due pulsanti la si arresta.
• Nella modalità veneziana, con la veneziana ferma, ogni pressione breve dei pulsanti (0,5 s) causa un movimento di inclinazione delle lamelle.

Posizione intermedia della tapparella o veneziana

All'esecuzione di uno scenario la tapparella o veneziana assume la posizione intermedia precedentemente memorizzata.

Al termine di allarmi o forzature (ricezione di un comando di fine allarme o forzatura) l'attuatore esegue l'ultimo comando memorizzato e, in caso non ve ne siano, si porta nella posizione precedente l'inizio dell'allarme o della forzatura.

Comportamento alla caduta e al ripristino dell'alimentazione bus

Se la tensione del bus scende sotto i 18 V dc per più di 1,5 ms viene interrotta l'eventuale movimentazione della tapparella o veneziana.

Al ripristino della tensione del bus, la tapparella o veneziana rimane ferma fino ad un nuovo comando di movimentazione.

Manutenzione

Il dispositivo non necessita di manutenzione. Per un'eventuale pulizia adoperare un panno asciutto.

DATI TECNICI

Comunicazione	Bus KNX
Alimentazione	Tramite bus KNX, 29 V dc SELV
Cavo bus	KNX TP1
Assorbimento corrente dal bus	8 mA max
Elementi di comando	1 tasto miniatura di programmazione
	2 pulsanti di comando locale
Elementi di visualizzazione	1 LED rosso di programmazione
	2 LED verdi di segnalazione stato uscite
Elementi di attuazione	1 relè unipolare con fase derivata
	1 relè unipolare con contatto in scambio e fase derivata
Contatto di uscita	2 NA da 8 A (cosφ=1) - 250 V ac
Corrente max per tipologia carico	Motori e motoriduttori: 6A secondo EN60669-2-1
	Carico resistivo: 8 A
Ambiente di utilizzo	Interno, luoghi asciutti
Temperatura di funzionamento	-5 ÷ +40 °C
Temperatura di stoccaggio	-25 ÷ +70 °C
Umidità relativa	Max 93% (non condensante)
Connessione al bus	Morsetto ad innesto, 2 pin ∅ 1 mm
Connessioni elettriche	Morsetti a vite, sezione max cavi: 4 mm^2
Grado di protezione	IP20
Dimensione	2 moduli Chorus
Riferimenti normativi	Direttiva bassa tensione 2006/95/CE
	Direttiva compatibilità elettromagnetica 2004/108/CE
	EN50428, EN50090-2-2
Certificazioni	KNX

CONTENTS

GENERAL INFORMATION ...... page 16

GENERAL DESCRIPTION 17

INSTALLATION 19

PROGRAMMING WITH THE EASY CONTROLLER 20

IN SERVICE 24

TECHNICAL DATA 25

GENERAL INFORMATION

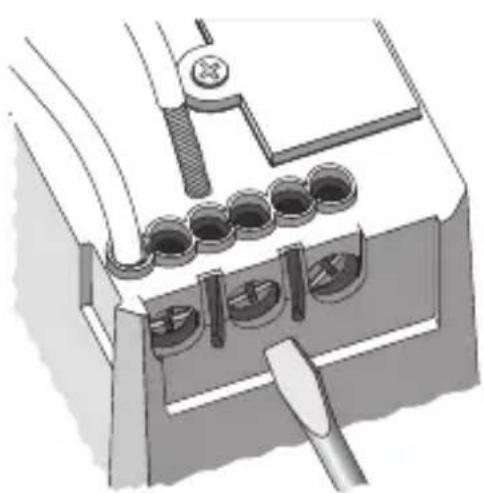

① Connessione dispositivo bus

Bus device connection - Connexion dispositif bus - Conexión dispositivo bus Anschluss Busvorrichtung

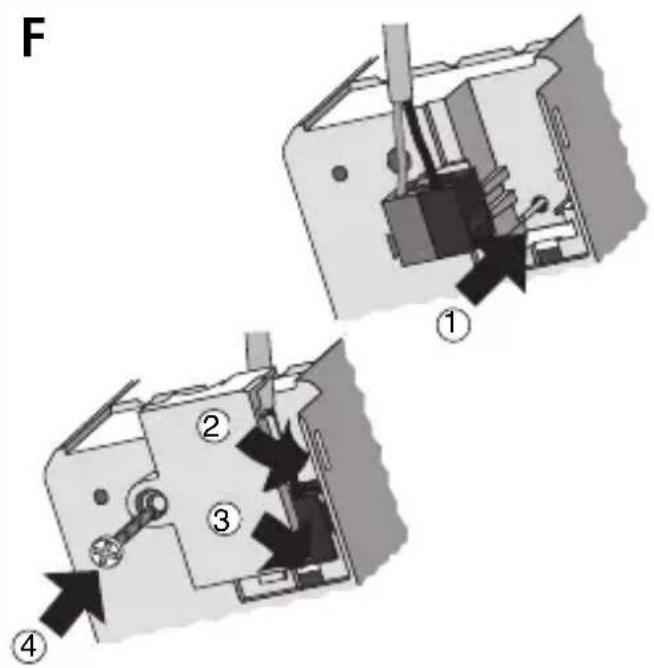

②Connessione cavo bus

Bus device connection - Connexion câble bus Conexión cable bus - Anschluss Buskabel

F ① ② ③ ④

G

Ai sensi dell'articolo 9 comma 2 della Direttiva Europea 2004/108/CE e dell'articolo R2 comma 6 della Decisione 768/2008/EC si informa che responsabile dell'immissione del prodotto sul mercato Comunitario è:
