BEDIENUNGSANLEITUNG TRX 3500 BRENNENSTUHL

DE Bedienungsanleitung 2

Bedienungsanleitung PMR Walkie Talkie TRX 3500

1. ALLGEMEINE HINWEISE

Bitte lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie die Geräte nutzen. Werfen Sie die Bedienungsanleitung nicht weg. Fügen Sie diese Bedienungsanleitung bei, wenn Sie die Geräte jemandem anderem geben.

1.1. Bestimmungsgemäße Verwendung

Dieses Produkt ist ein Sprechfunkgerät nach dem europäischen PMR 446 Standard. Es eignet sich zur Kommunikation mit einer Reichweite bis zu 5 km (Freifeld). Diese kann jedoch je nach Witterung und Umgebung geringer ausfallen. Die Reichweite kann beeinträchtigt werden durch:

• Gebäude, dichte Bäume oder Laubwerk
• Hügeliges oder bergiges Gelände
• Niedrigen Batteriestand

Die längste Reichweite wird in ebenem, offenem Gelände ohne Hindernisse erreicht.

1.2. Lieferumfang

Beim Auspacken Ihres PMR-Funkgeräts sollten folgende Teile vorhanden sein:

• Zwei 8-Kanal PMR-Funkgeräte mit Gürtelclips
• Diese Anleitung

2. ÜBERSICHT

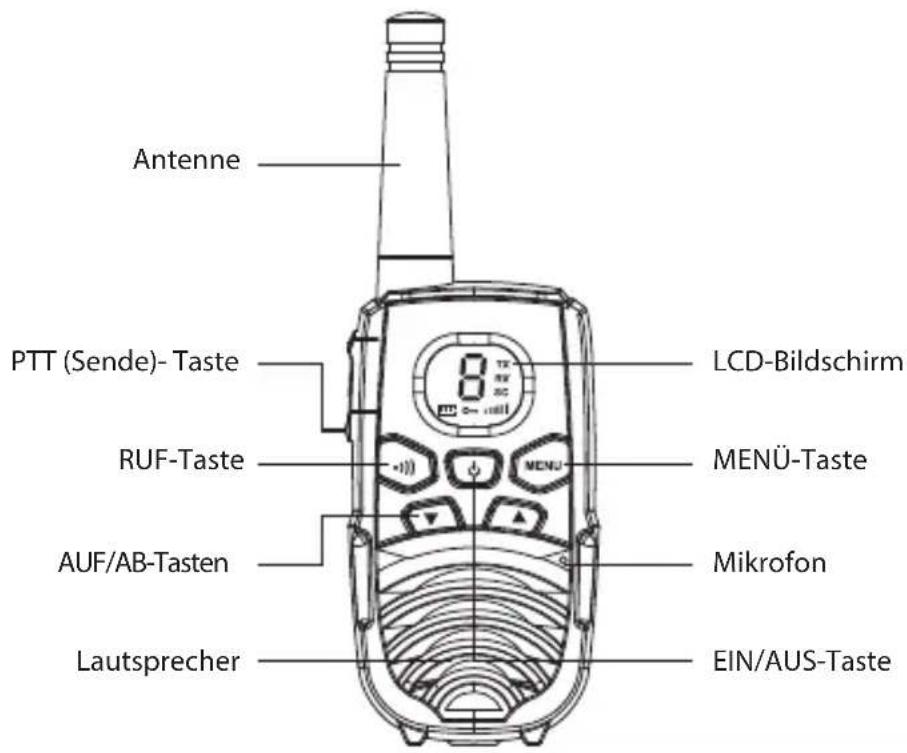

2.1. Bedienteile

Antenne PTT (Sende)- Taste RUF-Taste AUF/AB-Tasten Lautsprecher LCD-Bildschirm MENÜ-Taste Mikrofon EIN/AUS-Taste

2

2.2. Anzeigeelemente

8 Kanalnummer: Vom Nutzer gewählter Kanal zwischen 1 und 8

Batteriestandsanzeige

SC Wird angezeigt, wenn die automatische Kanalsuche aktiviert ist

Wird angezeigt, wenn die Tastensperre aktiviert ist

TX Wird angezeigt, wenn ein Signal übertragen wird

RX Wird angezeigt, wenn ein Signal empfangen wird

Zeigt die eingestellte Lautstärke an

3. INBETRIEBNAHME

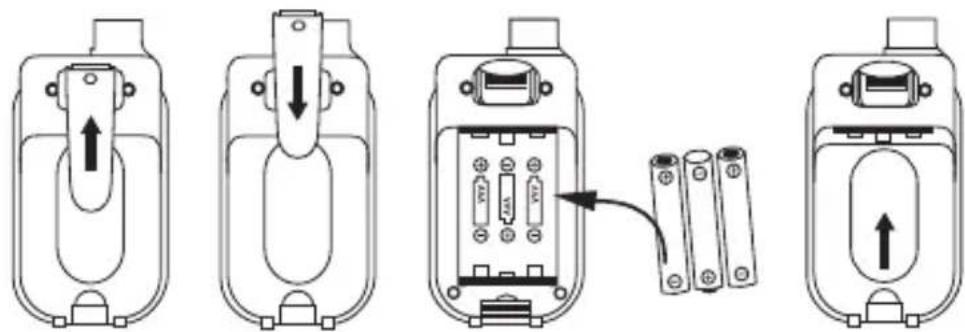

3.1. Gürtelclips

Entfernen des Gürtelclips

• Ziehen Sie die Verriegelung des Gürtelclips von der Mobilfunkeinheit (PMR) weg.

- Schieben Sie, während Sie die Verriegelung des Gürtelclips ziehen, den Gürtelclip nach oben, wie in Abb. 1 gezeigt.

Montieren des Gürtelclips

• Schieben Sie den Gürtelclip in die Aussparung, wie in Abb. 2 gezeigt.

- Ein "Klick" deutet darauf hin, dass der Gürtelclip eingerastet ist.

3.2. Einlegen der Batterien

Zur Nutzung des PMR-Funkgeräts sind je 3 Alkalibatterien der Größe AAA einzulegen.

- Entriegeln Sie die Abdeckung des Batteriefachs und nehmen Sie diese ab.

- Legen Sie 3 AAA-Alkalibatterien ein. Positionieren Sie die Batterien gemäß der Polaritätsmarkierung in dem Batteriefach. Siehe Abb. 3.

- Setzen Sie die Batterieabdeckung wieder ein. Siehe Abb. 4.

- Verwenden Sie in den PMR-Funkgeräten immer nur Batterien vom selben Typ und Fabrikat.

• Alte und neue Batterien nicht gemeinsam verwenden.

- Entfernen Sie die Batterien, wenn die Einheiten über einen längeren Zeitraum nicht verwendet werden.

DE

Bedienungsanleitung PMR Walkie Talkie TRX 3500

ACHTUNG!

• Durch fehlerhafte Positionierung der Batterien können sowohl die Batterien selbst als auch das Gerät Schaden nehmen.
• Es besteht Explosionsgefahr, wenn die Batterie durch einen falschen Typ ersetzt wird.
• Entsorgen Sie verbrauchte Batterien gemäß den Anweisungen.

3.3. Batteriestandsanzeige

Das PMR-Funkgerät kann den Batteriestand erkennen und diesen wie folgt anzeigen:

• Batteriestand voll oder ausreichend: 📄 wird dauerhaft angezeigt
• Batteriestand niedrig oder leer: 📄blinkt fortlaufend

Hinweis

- Um eine gute Kommunikation zu gewährleisten, sollten die Batterien ausgetauscht werden, sobald dieser niedrige Batteriestand erreicht ist.

4. BEDIENUNG

4.1. EIN- und AUS-Schalten des PMR-Funkgerätes

EIN-Schalten

- Drücken und halten Sie die (Ein/Aus)-Taste gedrückt. Sie hören dann einen speziellen Piepton. Auf dem LCD-Bildschirm wird der gegenwärtige Kanal angezeigt.

AUS-Schalten

- Drücken und halten Sie die (Ein/Aus)-Taste gedrückt. Sie hören dann einen speziellen Piepton und der LCD-Bildschirm erlischt.

4.2. Ruf-Taste (Klingelton)

Sie können die RUF-Taste nutzen, um an andere Nutzer auf demselben Kanal einen Klingelton zu senden.

- Drücken Sie auf die 📋 (Ruf)-Taste und lassen Sie sie wieder los. Die Einheit wird dann an die andere Einheit, welche sich auf demselben Kanal und innerhalb des Sendebereichs be ndet, einen 2 Sekunden anhaltenden Rufton senden.

4.3. Einstellen der Lautsprecherlautstärke

Es gibt 8 Lautstärkestufen, wobei die gegenwärtige Lautsprecherlautstärke auf dem LCD-Bildschirm angezeigt wird.

- Zum Einstellen der Lautsprecherlautstärke drücken Sie die (AUF)-Taste, um die Lautstärke zu erhöhen oder die (AB)-Taste, um sie zu verringern. Auf dem LCD-Bildschirm wird dann das Lautstärkesymbol mit aufsteigenden bzw. abfallenden Balken angezeigt.

4.4. Ruf empfangen

Die Einheit ist ununterbrochen im Empfangsmodus, sofern die Einheit eingeschaltet ist und nicht gerade sendet. Bei Empfang eines Signals auf dem gegenwärtigen Kanal wird auf dem LCD-Bildschirm das Signalempfangssymbol „RX“ angezeigt.

4.5. Übertragen (Senden)

• Drücken und halten Sie die PTT-Taste gedrückt, um Ihre Stimme zu übertragen. Auf dem LCD-Bildschirm wird nun das Signalübertragungssymbol „TX“ angeze
• Halten Sie die Einheit in senkrechter Position und das Mikrofon 5 cm vom Mund entfernt. Sprechen Sie, während Sie die PTT-Taste gedrückt halten, mit normaler Tonlage in das Mikrofon.
• Lassen Sie die PTT-Taste wieder los, wenn Sie die Übertragung beendet haben.

Hinweis

• Damit andere Personen Ihre Übertragung empfangen können, müssen diese sich auf demselben Kanal befinden, den Sie zurzeit nutzen. Mehr Informationen dazu finden Sie im Abschnitt „Kanal wechseln“.
• Wenn Sie ununterbrochen auf die PTT- und/oder die RUF-Taste drücken, kann Ihr PMR Funkgerät keine Übertragung empfangen.

4.6. Roger Piepton

Der Roger Piepton ist ein Ton, welcher automatisch gesendet wird, sobald die PTT-Taste losgelassen wird. Dieser Ton teilt der empfangenden Partei mit, dass Sie die Übertragung beendet haben.

4.7. Kanal wechseln

Das PMR Funkgerät besitzt 8 verfügbare Kanäle.

Um die Kanäle zu wechseln, müssen Sie wie folgt vorgehen:

• Drücken Sie zuerst die MENU (Menü)-Taste. Das Kanalsymbol „1“ auf dem LCD-Bildschirm beginnt zu blinken.
• Drücken Sie dann, während das Kanalsymbol blinkt, die ▲ - oder ▼ - Taste, um den gewünschten Kanal auszuwählen.
  Der Kanal ändert sich nun von 1 nach 8 bzw. in umgekehrter Reihenfolge.
• Drücken Sie die Menü (Menü)-Taste erneut, um Ihre Einstellung zu bestätigen und in den Stand-by-Modus zurückzukehren.

Hinweis

- Nach ca. 5 Sek. ohne Tasteneingabe wird die Kanal-Einstellung automatisch beendet und in den Stand-by-Modus zurückgekehrt.

4.8. Automatische Kanalsuche

Ihr PMR Funkgerät kann die 8 Kanäle automatisch auf Aktivität durchsuchen. Dies ermöglicht Ihnen andere aktive PMR Funkgeräte zu finden, ohne den Kanal manuell ändern zu müssen.

- Drücken und halten Sie gleichzeitig die MENU - und die ▲ -Taste gedrückt, woraufhin sofort das Durchsuchen der Kanäle gestartet wird. Auf dem LCD-Bildschirm wird SC angezeigt. Wenn ein Signal entdeckt wird, pausiert die Einheit auf diesem Kanal solange sie das Signal empfängt. Anschließend wird die Kanalsuche fortgeführt.

- Während ein Signal empfangen wird: Drücken Sie die PTT-Taste, um die Kanalsuche zu beenden und auf diesem Kanal zu sprechen, oder drücken Sie die ▲ - oder ▼-taste, um die Kanalsuche umgehend fortzuführen.

- Drücken Sie die MENU -Taste, um die automatische Kanalsuche zu beenden und in den Stand-by-Modus zurückzukehren.

5. WEITERE FUNKTIONEN

5.1. Automatische Rauschsperre

Ihr PMR Funkgerät ist mit einer automatischen Rauschspere ausgestattet, mit der schwache Übertragungen und unerwünschte Nebengeräusche herausgefiltert werden.

Sie können die automatische Rauschsperre vorübergehend deaktivieren, um den gegenwärtigen Kanal auf schwächere Signale zu überprüfen. Damit kann die maximal mögliche Reichweite ausgenutzt werden, allerdings werden auch Signalstörungen aufgefangen.

Deaktivierung der automatischen Rauschsperre

• Drücken und halten Sie gleichzeitig die ▲ - und die ▼ -Taste gedrückt. Das Empfangssymbol „RX“ erscheint nun in der Anzeige.
  Ihr PMR Funkgerät gibt nun alle Signale auf dem gegenwärtigen Kanal wieder.
• Drücken Sie die MEN. -Taste, um die automatische Rauschsperre wieder zu aktivieren.

5.2. Tastensperre

Mit gesperrten Tasten können Sie noch senden (TX), im gegenwärtigen Kanal einen Ruf (Klingelton) absetzen oder das Geräte EIN-/AUS-Schalten, aber nicht mehr die Lautstärke ändern oder den Kanal wechseln.

Sperren der Tasten

- Drücken und halten Sie im Stand-by-Modus die MENL -Taste gedrückt, bis auf dem LCD-Bildschirm das Symbol OTI erscheint.

Entsperren der Tasten

- Drücken und halten Sie erneut im Stand-by-Modus die MENU -Taste gedrückt, bis auf dem LCD-Bildschirm das Symbol OTI erscheint.

5.3. Hintergrundbeleuchtung des LCD-Bildschirms

Der LCD-Bildschirm ist mit einer Hintergrundbeleuchtung ausgestattet. Diese wird bei Betätigung einer Taste (außer PTT-Taste) für kurze Zeit aktiviert und geht anschließend automatisch wieder aus.

5.4. Energiesparmodus

Ihre PMR Funkgerät besitzt einen speziell zur Verlängerung der Lebensdauer Ihrer Batterien entwickelten Schaltkreis. Wenn die Einheit 4 Sekunden lang nicht genutzt wird, geht sie automatisch in einen Energiesparmodus über. Die Energiesparfunktion beeinträchtigt nicht die Fähigkeit des PMR Funkgerätes Übertragungen zu empfangen. Wenn ein Signal entdeckt wird, kehrt es automatisch in den uneingeschränkten Energieversorgungsmodus zurück.

6. ENTSORGUNG

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Die unsachgemäße Entsorgung von Batterien und Akkus ist umweltschädlich!

Batterien und Akkus gehören nicht in den Hausmüll. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Geben Sie deshalb verbrauchte Batterien und Akkus bei einer kommunalen Sammelstelle ab.

7. KONFORMITÄTSERKL ÄRUNG

Die Konformitätserklärung des Herstellers liegt dem Produkt bei. Die Konformitätserklärung ist auch unter folgendem Link hinterlegt: www.brennenstuhl.com/konformitaetserklaerung/ke_1290940.pdf

Für weitere Informationen empfehlen wir den Bereich Service/FAQ's auf unserer Homepage www.brennenstuhl.com.
